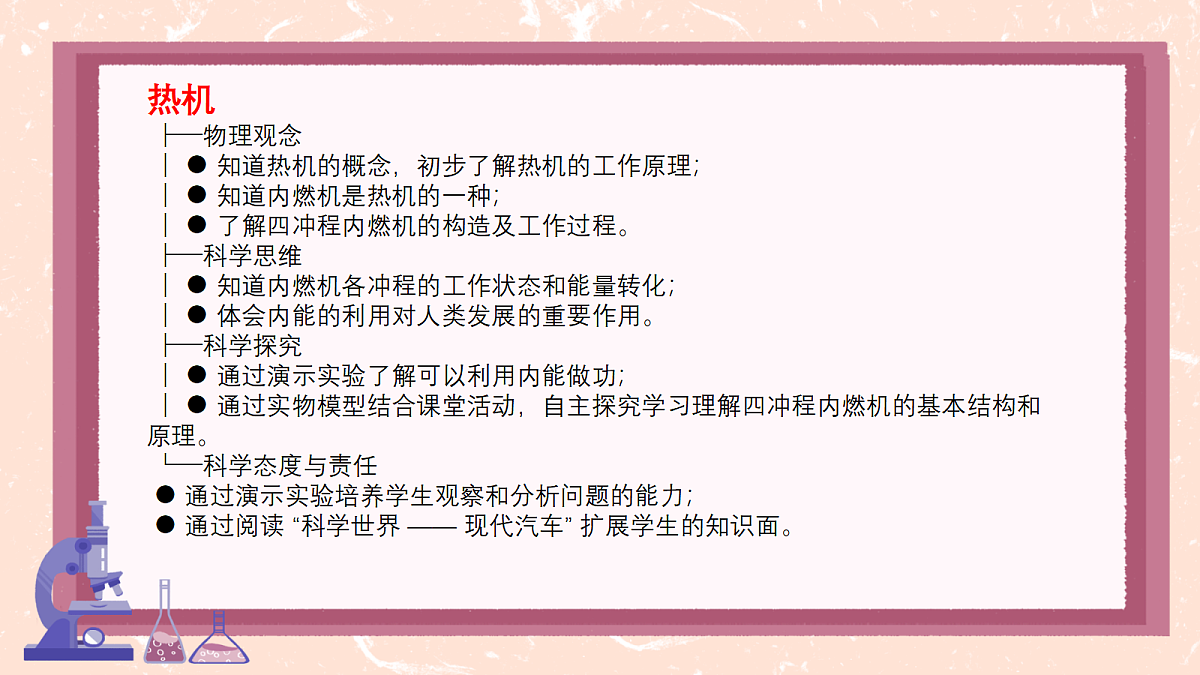

热机 ├─物理观念 │ ● 知道热机的概念，初步了解热机的工作原理； │ ● 知道内燃机是热机的一种； │ ● 了解四冲程内燃机的构造及工作过程。 ├─科学思维 │ ● 知道内燃机各冲程的工作状态和能量转化； │ ● 体会内能的利用对人类发展的重要作用。 ├─科学探究 │ ● 通过演示实验了解可以利用内能做功； │ ● 通过实物模型结合课堂活动，自主探究学习理解四冲程内燃机的基本结构和原理。 └─科学态度与责任 ● 通过演示实验培养学生观察和分析问题的能力； ● 通过阅读 “科学世界 —— 现代汽车” 扩展学生的知识面。
18世纪第一辆汽车问世时，它的速度只有几千米每小时，而目前最快汽车的速度已经超过了声速。汽车是如何获得机械能的呢?

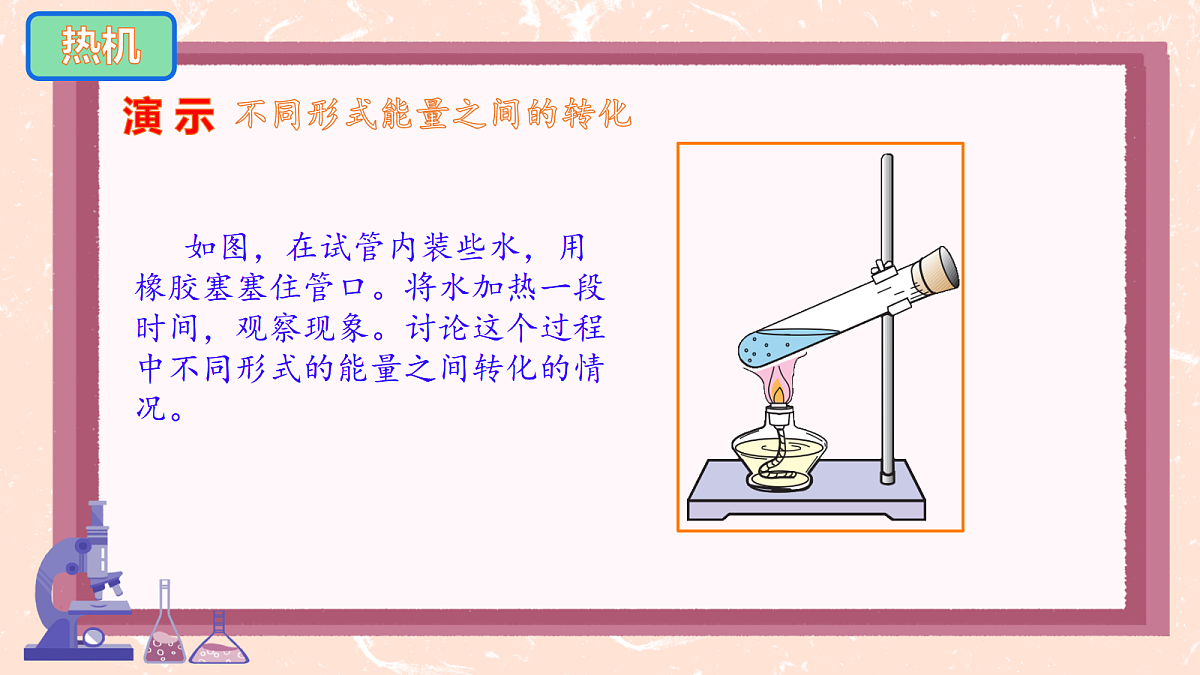

如图，在试管内装些水，用橡胶塞塞住管口。将水加热一段时间，观察现象。讨论这个过程中不同形式的能量之间转化的情况。

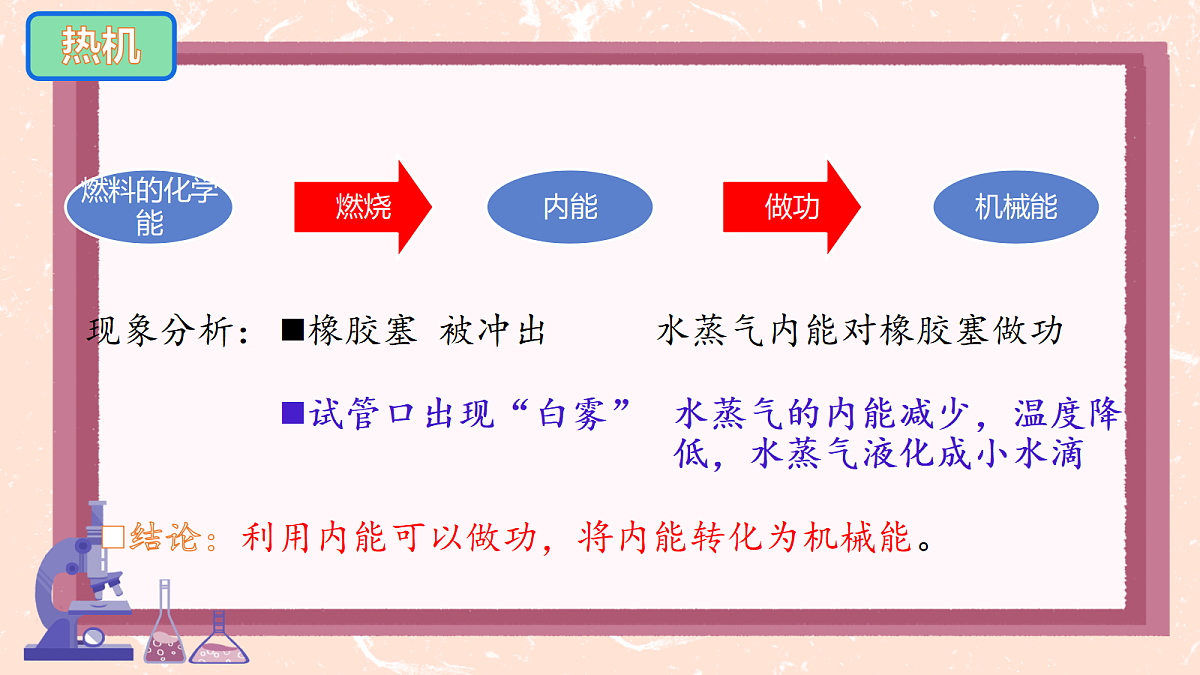

水蒸气内能对橡胶塞做功
水蒸气的内能减少，温度降低，水蒸气液化成小水滴
结论：利用内能可以做功，将内能转化为机械能。

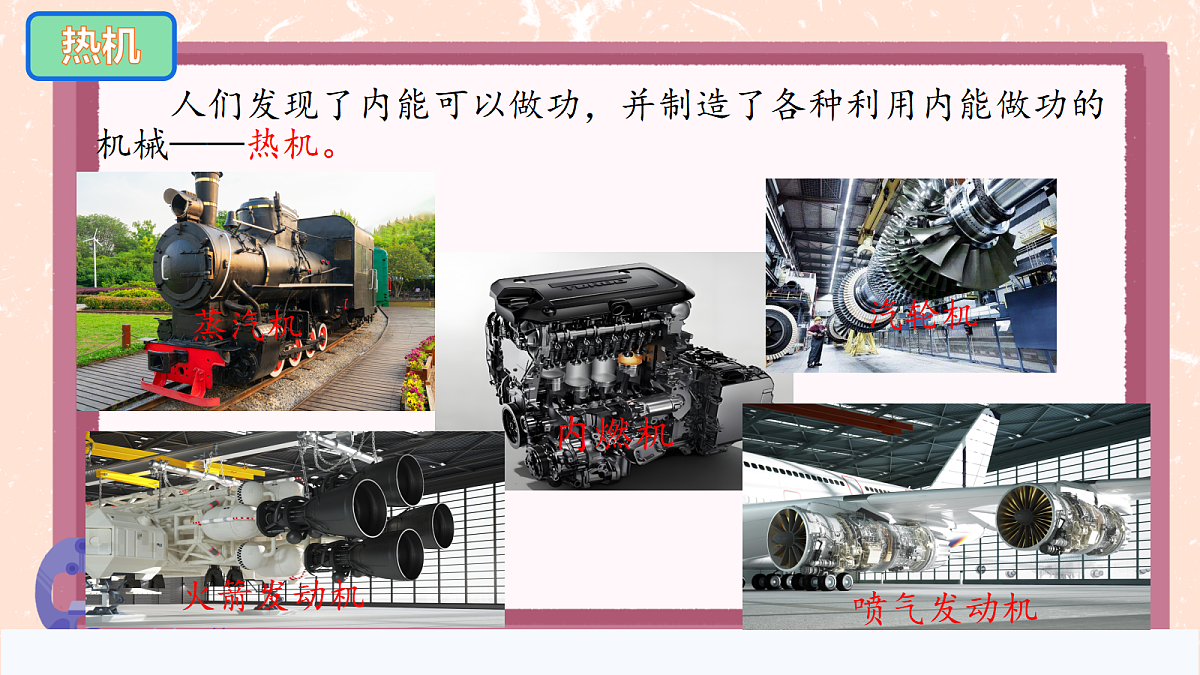

人们发现了内能可以做功，并制造了各种利用内能做功的机械——热机。

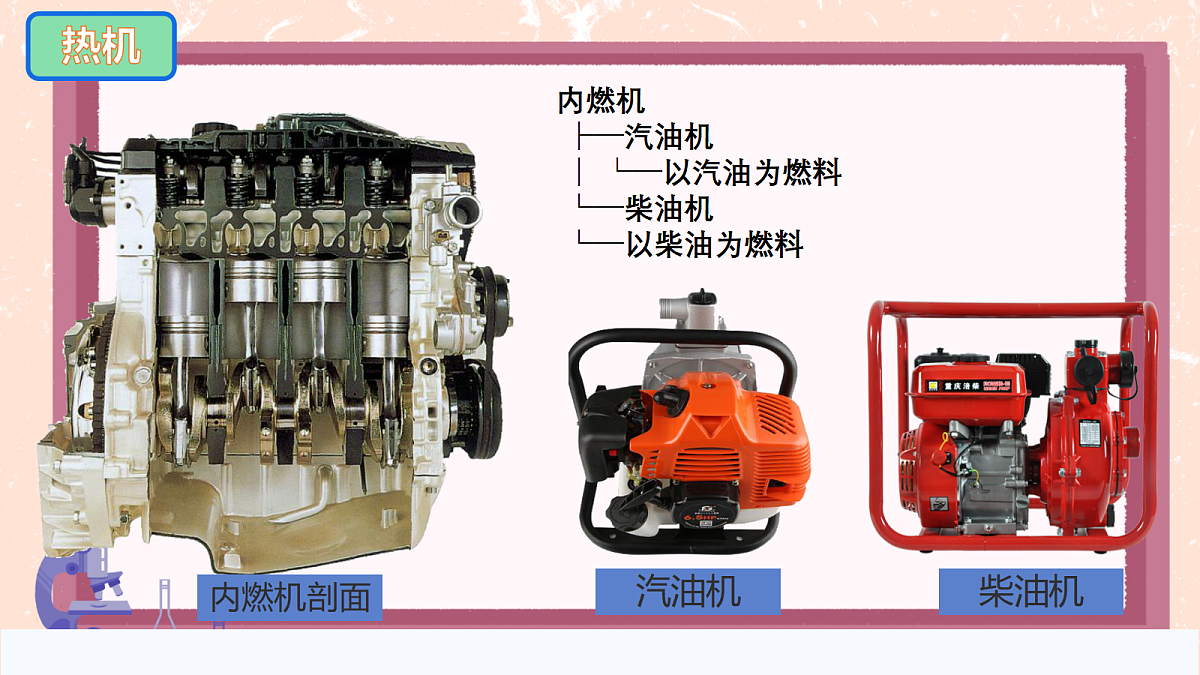

内燃机 ├─汽油机 │ └─以汽油为燃料 └─柴油机 └─以柴油为燃料

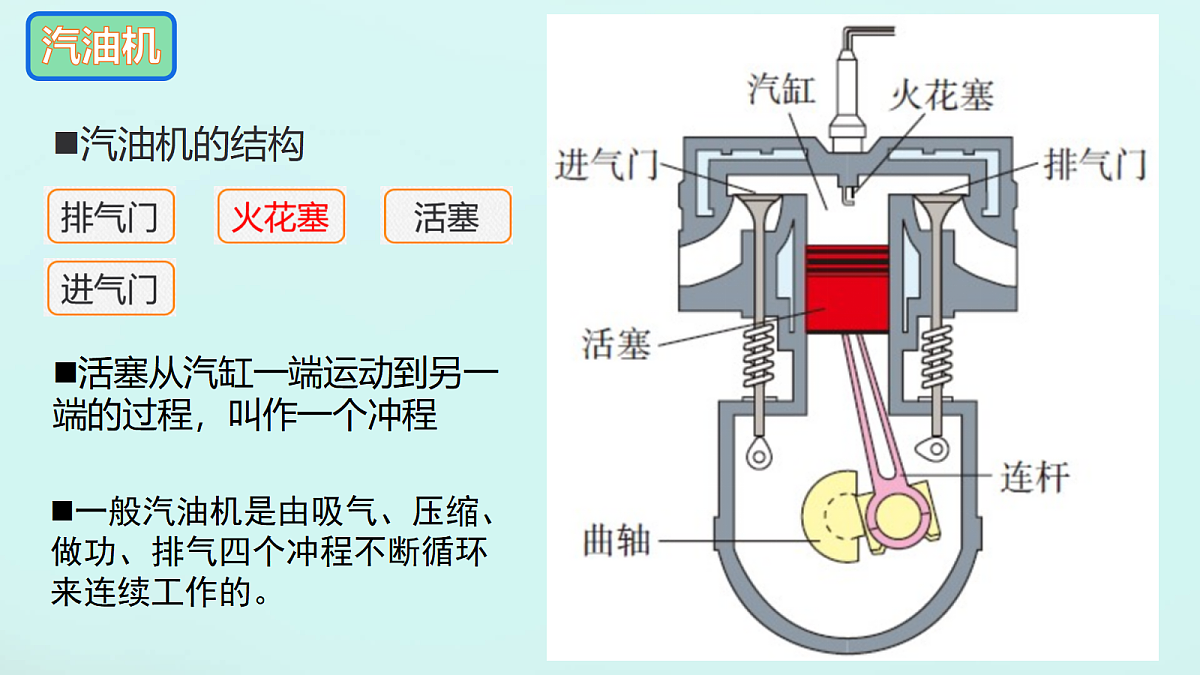

活塞从汽缸一端运动到另一端的过程，叫作一个冲程
一般汽油机是由吸气、压缩、做功、排气四个冲程不断循环来连续工作的。
进气门          排气门           活塞向 运动  吸入___________________
进气门__________排气门活塞向     运动______能转化为_____能
进气门          排气门           活塞 运动  排出废气（尾气）
阅读柴油机部分回答下面问题：1.柴油机与汽油机构造上的区别；2.柴油机的工作循环与汽油机的区别。
汽油机特点:质量轻、转速高、结构简单。
柴油机特点：笨重、功率大、效率高。
由图可知每分钟转速：750r/min
1.世界上很多发明都是受到生活现象的启发而萌生的创意，比如：蒸汽机和汽油机，它们工作时，能的转化过程是 　 　，图中 　 　（选填“甲”或“乙”）是汽油机的工作原理图。一台四冲程内燃机飞轮转速为3600r/min，在1秒钟内内燃机的活塞做了 　 　次功。
2.如图所示是单缸四冲程汽油机某一冲程工作示意图，该冲程是 冲程．若该汽油机1 s对外做功15次，则汽油机的飞轮速度为  r/min.
3.如图所示为四冲程汽油机的工作示意图，一个工作循环的正确顺序： ⁠，图 冲程能获得动力，图丁冲程将 能转化为 能，若这台汽油机飞轮的转速为2 400 r/min，则在1 s内，柴油机完成  ⁠个冲程，对外做功 次．
热机 ├─热机 │ ①把内能转化为机械能的机器叫热机。 │ 常见热机有：蒸汽机、内燃机、汽轮机、喷气发动机等. │ ②工作原理：利用内能做功，将内能转化为机械能. └─内燃机 ①内燃机：燃料直接在发动机气缸内燃烧产生动力的热机. ②内燃机工作的四冲程：吸气、压缩、做功、排气冲程. ③能量转化：压缩冲程中，机械能转化为内能； 做功冲程中，内能转化为机械能. ④汽油机与柴油机的区别： 汽油机吸入汽油与空气的混合物，柴油机只吸入空气. 汽油机是点燃式点火，柴油机点火方式为压燃式.
