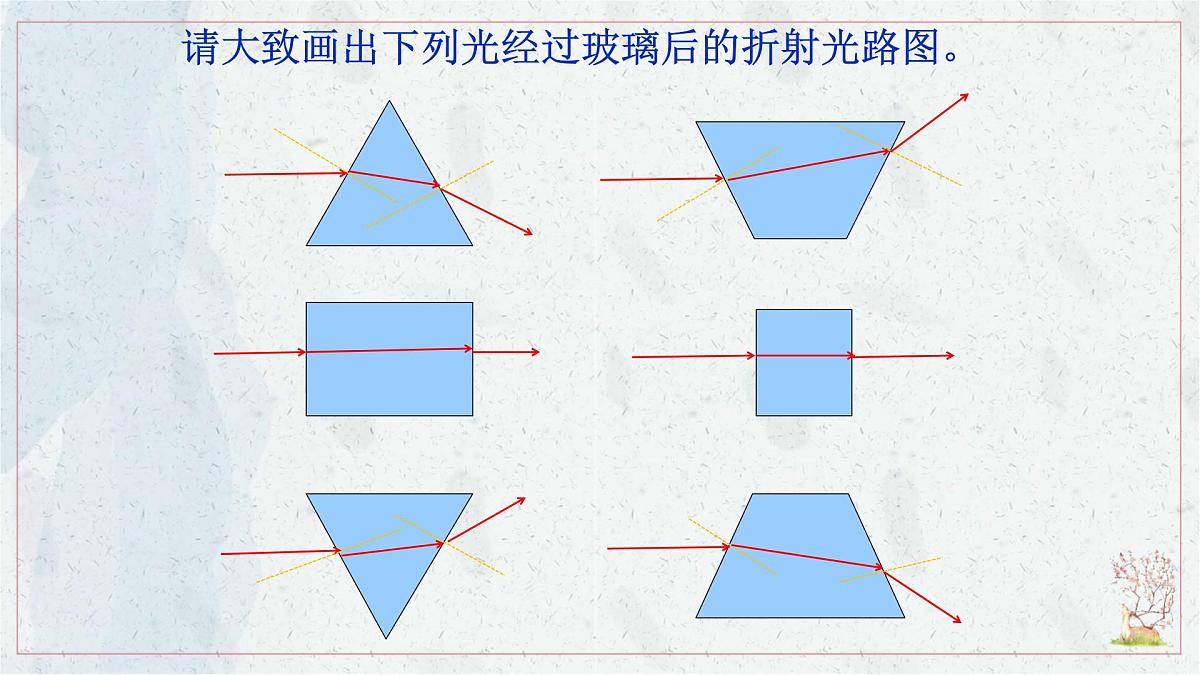

请大致画出下列光经过玻璃后的折射光路图。

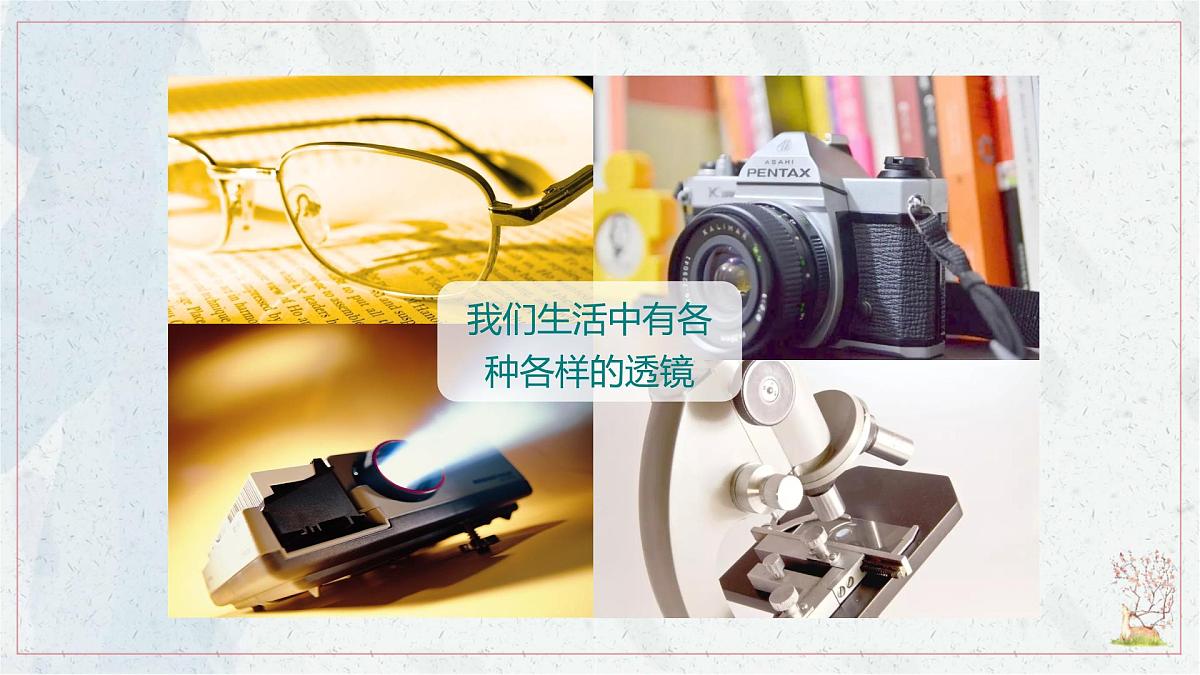

我们生活中有各种各样的透镜

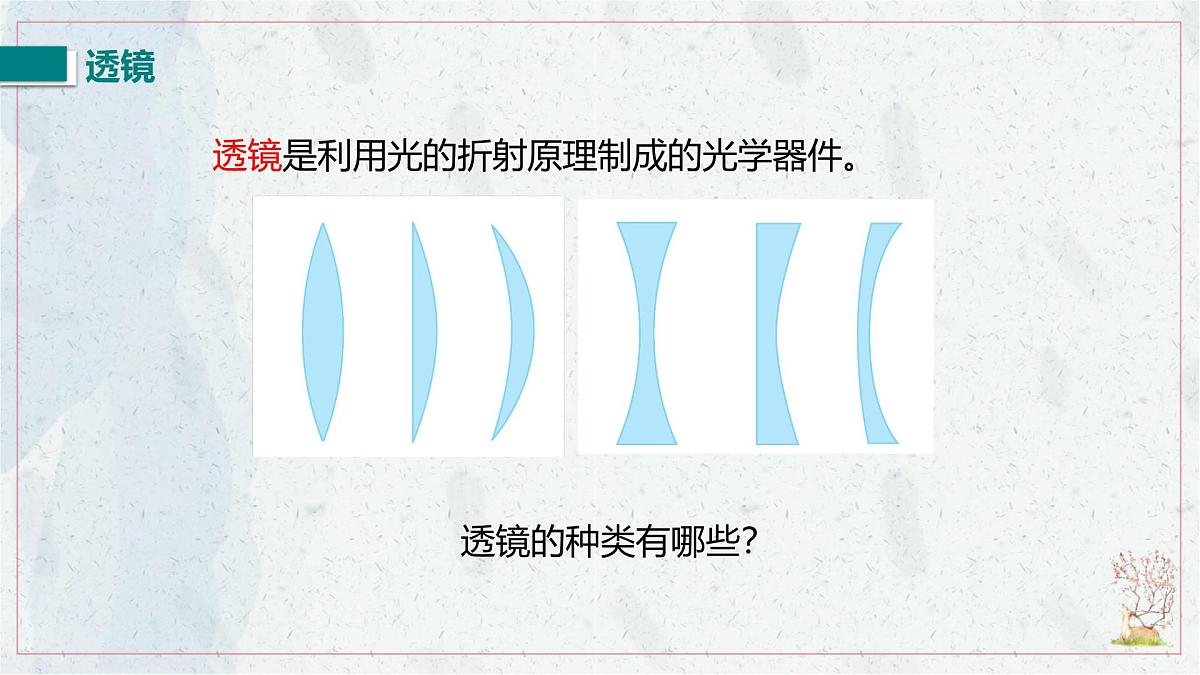

透镜是利用光的折射原理制成的光学器件。

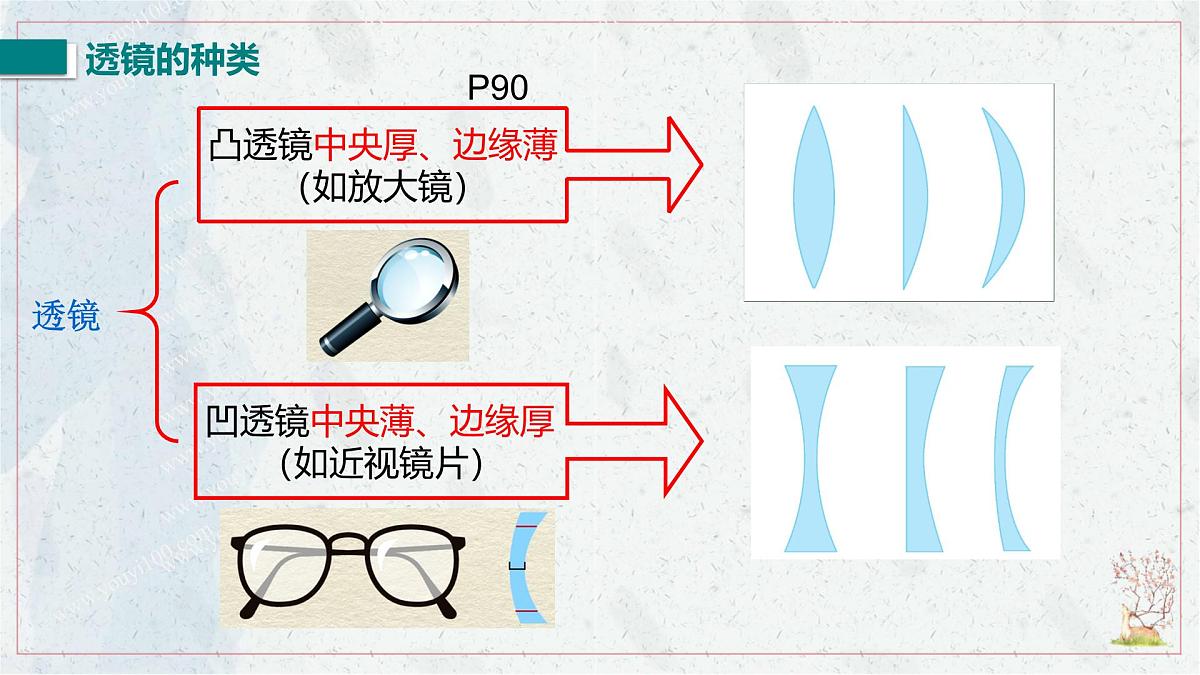

凸透镜中央厚、边缘薄（如放大镜）
凹透镜中央薄、边缘厚（如近视镜片）

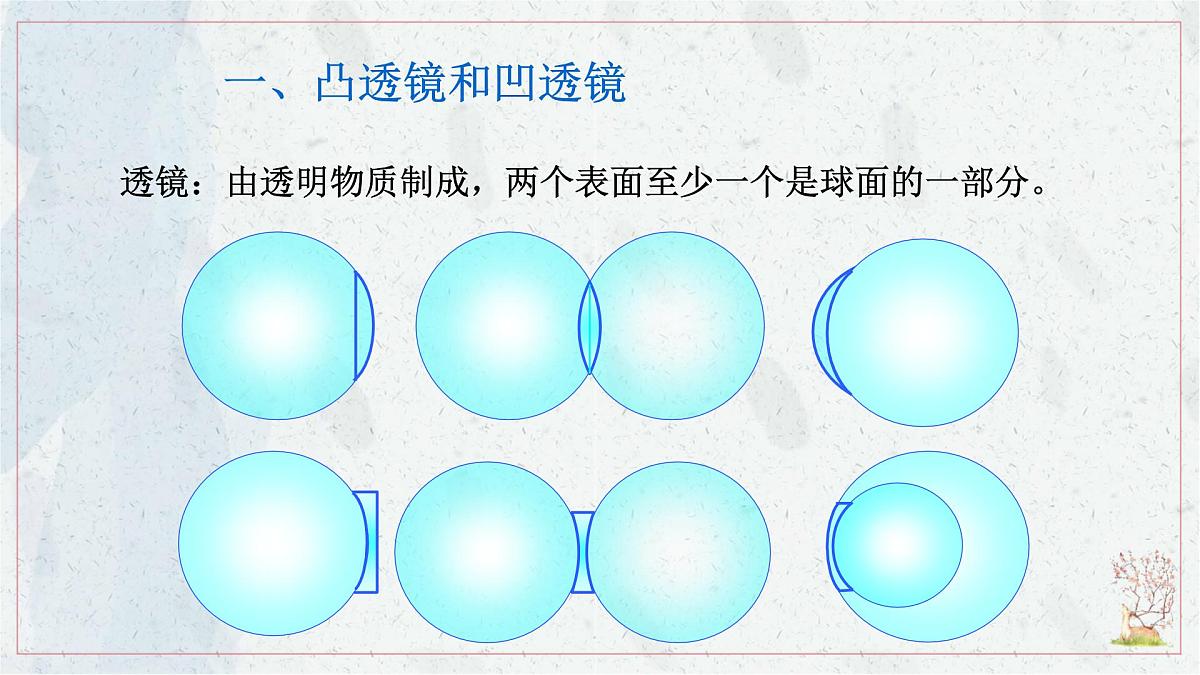

透镜：由透明物质制成，两个表面至少一个是球面的一部分。

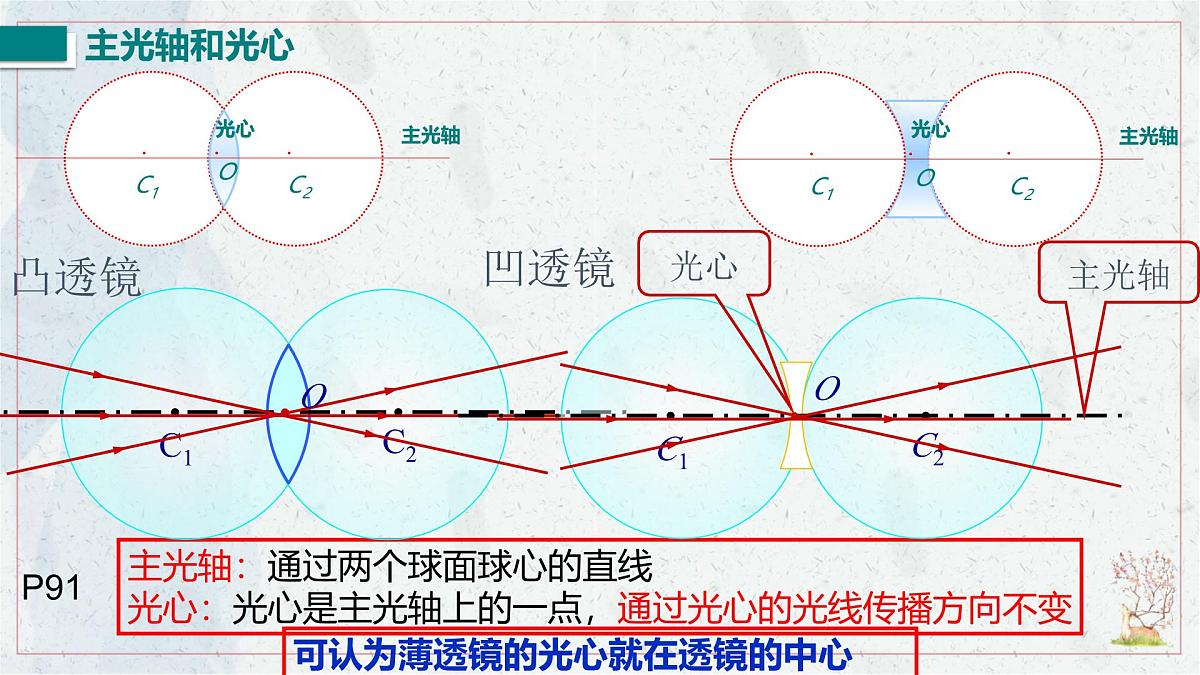

主光轴：通过两个球面球心的直线光心：光心是主光轴上的一点，通过光心的光线传播方向不变
可认为薄透镜的光心就在透镜的中心
通过透镜光心的光线传播方向不改变
试猜想光线通过透镜后会有什么现象？画一下
光从凸透镜的另一侧射出，会聚到一点上。
使平行于透镜主光轴的光射向凸透镜，观察光线的传播路径。
凸透镜对光线有会聚作用，所以凸透镜又叫会聚透镜。
焦点：平行于主轴的平行光通过凸透镜后会聚于一点。　　焦距：焦点到光心的距离。
会聚后的光线不一定相交。
小结：凸透镜对所有光线都起会聚作用。
会聚：与原光线相比，通过透镜后的光线更靠近主光轴
光从凹透镜的另一侧射出，折射光线远离主光轴。
使平行于透镜主光轴的光射向凹透镜，观察光线的传播路径。
凹透镜对光线有发散作用，所以凹透镜又叫发散透镜。
发散：与原光线相比，通过透镜后的光线更远离主光轴
把折射光线反向延长看一看。
平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，所以叫虚焦点(F)。
发散后的光线不一定散开。
小结：凹透镜对所有光线都起发散作用。
折射光线的反向延长线过焦点
折射光线平行于主光轴射出
1.通过光心的光线:传播方向不改变。
2.平行于主光轴的光线:经凸透镜折射后通过焦点； 经凹透镜折射后发散光线的反向延长线通过虚焦点。
3.经过焦点的光线:凸透镜焦点入射的光，折射后平行于主光轴射出； 对着凹透镜异侧虚焦点入射的光线，折射后平行于主光轴射出 。
拿一个凸透镜正对着太阳光，再把一张纸放在它的另一侧，改变透镜与纸的距离，直到纸上的光斑变的最小最亮，测量这个最小最亮的光斑到透镜光心的距离，这就是焦距。
太阳是一个巨大的光源，当太阳光射到地面时，我们就可以把它看做平行光。那么同学们能不能想办法利用太阳光粗测凸透镜的焦距呢？
图中画出的两条折射光线，哪条是平行主光轴的入射光线的折射光线？
折射光线反向延长，通过焦点的是正确的折射光线。
要使小灯泡发出的光经某透镜后变成平行光，应把小灯泡放在（ ）
A. 凸透镜前任意位置 B. 凸透镜的焦点上 C. 凹透镜前任意位置 　　 D. 凹透镜的焦点上
下面两图是光线经过透镜后的光路图,请选择合适的透镜填入方框内。
如图是一束光线通过两个透镜前后的传播方向，请在长方框中填上适当类型的透镜。
如图所示，L1中的光线，L2为出射光线，请在图中添加合理的透镜
注意所添加透镜位置要正确
