常州卷-2025年中考第一次模拟考试物理试卷（含答案解析）

这是一份常州卷-2025年中考第一次模拟考试物理试卷（含答案解析），共24页。
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答第Ⅰ卷时，选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号。写在本试卷上无效。
3．回答第Ⅱ卷时，将答案写在答题卡上。写在本试卷上无效。
4．考试结束后，将本试卷和答题卡一并交回。
一、选择题（本大题共15题，每题2分，共30分，每题只有一个正确选项）
1．如图所示是一款具有哼唱识别功能的音乐软件，当我们对着手机哼唱时，它就能识别出曲目。它识别歌曲是依据声音的（ ）
A．音调B．音色C．响度D．能量
2．嫦娥六号于2024年6月成功实施了月背采样任务，取回了1935．3克月壤样品，开启我国首次月背采样返回之旅，如图所示是嫦娥六号在月球采样的情景，嫦娥六号将月壤带回地球后，月壤发生变化的是（ ）
A．质量B．重力C．比热容D．密度

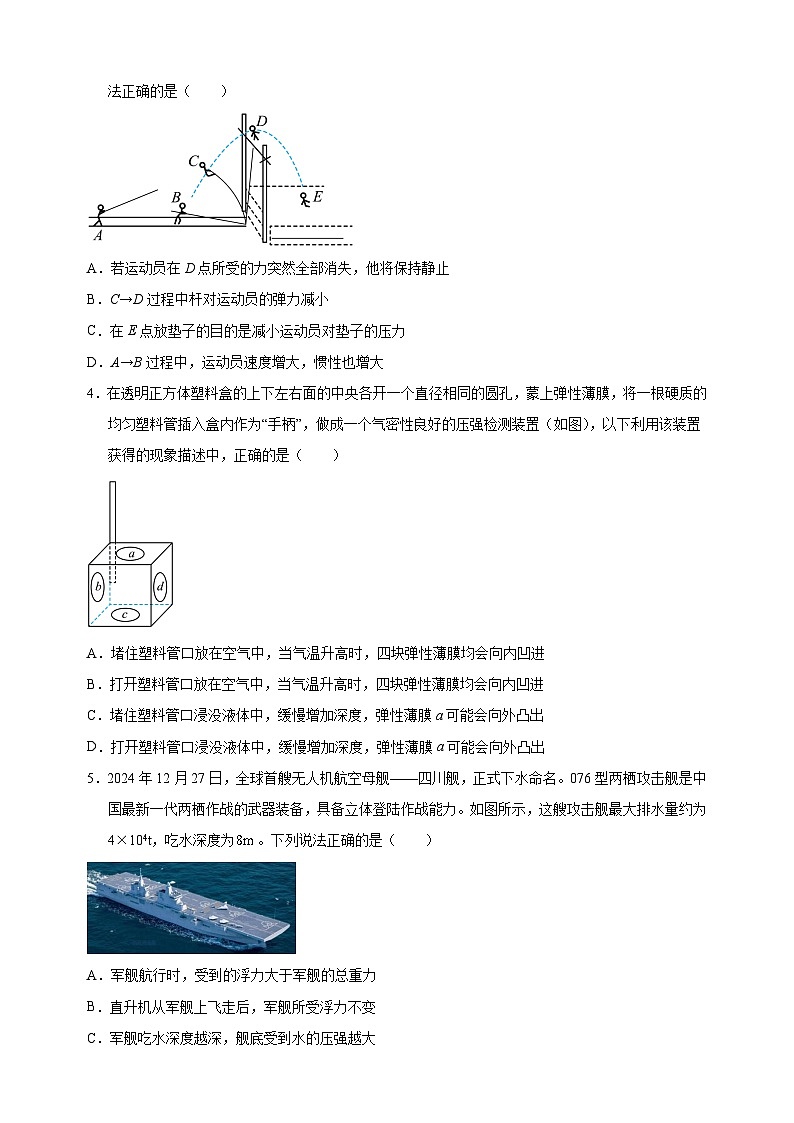

3．杭州亚运会中国淳杆跳名将李玲打破赛会纪录夺冠赢得观众阵阵掌声。如图所示运动员撑杆跳全过程可分为四个阶段：A→B阶段，助跑加速：B→C阶段，杆弯曲程度增大、人上升；C→D阶段，杆弯曲程度减小、人上升：D→E阶段，人越过横杆后下落，整个过程空气阻力忽略不计。下列说法正确的是（ ）
A．若运动员在D点所受的力突然全部消失，他将保持静止
B．C→D过程中杆对运动员的弹力减小
C．在E点放垫子的目的是减小运动员对垫子的压力
D．A→B过程中，运动员速度增大，惯性也增大
4．在透明正方体塑料盒的上下左右面的中央各开一个直径相同的圆孔，蒙上弹性薄膜，将一根硬质的均匀塑料管插入盒内作为“手柄”，做成一个气密性良好的压强检测装置（如图），以下利用该装置获得的现象描述中，正确的是（ ）
A．堵住塑料管口放在空气中，当气温升高时，四块弹性薄膜均会向内凹进
B．打开塑料管口放在空气中，当气温升高时，四块弹性薄膜均会向内凹进
C．堵住塑料管口浸没液体中，缓慢增加深度，弹性薄膜a可能会向外凸出
D．打开塑料管口浸没液体中，缓慢增加深度，弹性薄膜a可能会向外凸出
5．2024年12月27日，全球首艘无人机航空母舰——四川舰，正式下水命名。076型两栖攻击舰是中国最新一代两栖作战的武器装备，具备立体登陆作战能力。如图所示，这艘攻击舰最大排水量约为4×104t，吃水深度为。下列说法正确的是（ ）
A．军舰航行时，受到的浮力大于军舰的总重力
B．直升机从军舰上飞走后，军舰所受浮力不变
C．军舰吃水深度越深，舰底受到水的压强越大
D．因为流速越大的位置流体压强越小，所以两艘军舰可以近距离并排航行

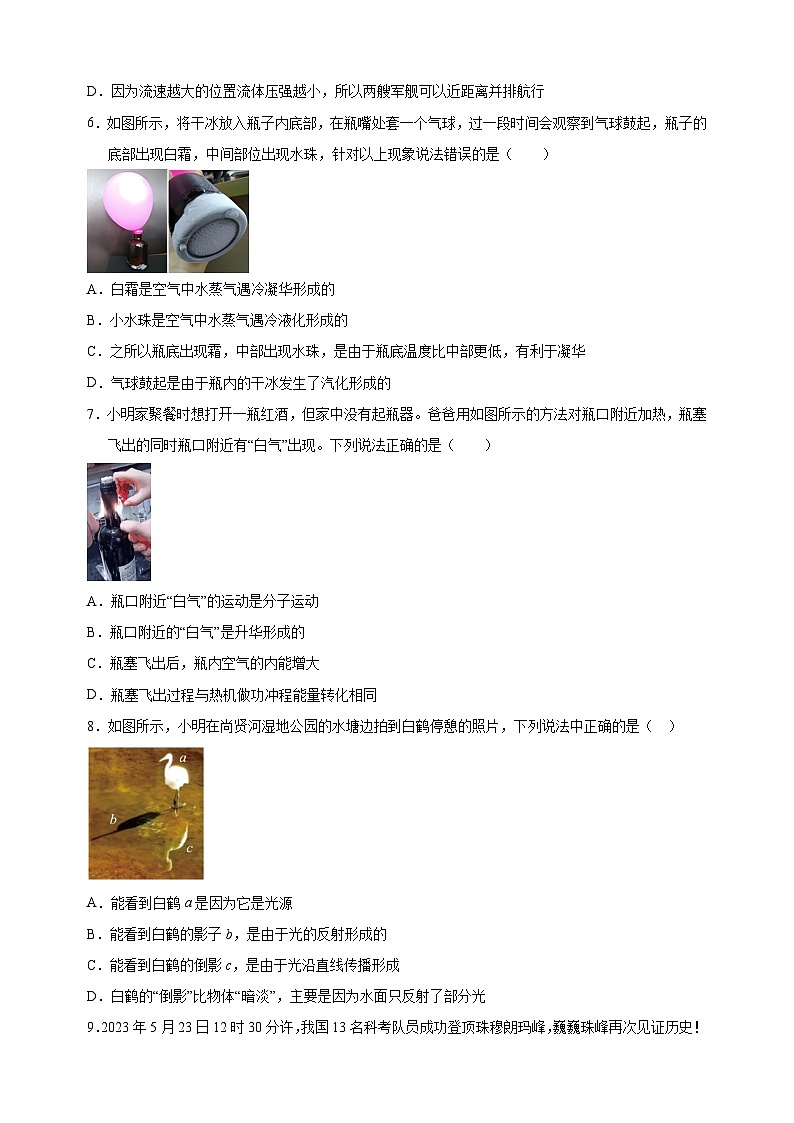

6．如图所示，将干冰放入瓶子内底部，在瓶嘴处套一个气球，过一段时间会观察到气球鼓起，瓶子的底部出现白霜，中间部位出现水珠，针对以上现象说法错误的是（ ）
A．白霜是空气中水蒸气遇冷凝华形成的
B．小水珠是空气中水蒸气遇冷液化形成的
C．之所以瓶底出现霜，中部出现水珠，是由于瓶底温度比中部更低，有利于凝华
D．气球鼓起是由于瓶内的干冰发生了汽化形成的
7．小明家聚餐时想打开一瓶红酒，但家中没有起瓶器。爸爸用如图所示的方法对瓶口附近加热，瓶塞飞出的同时瓶口附近有“白气”出现。下列说法正确的是（ ）
A．瓶口附近“白气”的运动是分子运动
B．瓶口附近的“白气”是升华形成的
C．瓶塞飞出后，瓶内空气的内能增大
D．瓶塞飞出过程与热机做功冲程能量转化相同
8．如图所示，小明在尚贤河湿地公园的水塘边拍到白鹤停憩的照片，下列说法中正确的是（ ）
A．能看到白鹤a是因为它是光源
B．能看到白鹤的影子b，是由于光的反射形成的
C．能看到白鹤的倒影c，是由于光沿直线传播形成
D．白鹤的“倒影”比物体“暗淡”，主要是因为水面只反射了部分光
9．2023年5月23日12时30分许，我国13名科考队员成功登顶珠穆朗玛峰，巍巍珠峰再次见证历史！如图所示。在他们从山脚下到峰顶的过程中，体重（含装备）越大的队员一定（ ）

A．做功越多B．功率越大
C．做功越快D．功率越小
10．如图所示，某同学把眼镜放在兔子前面，通过眼镜看到两只正立变小的兔子，关于此眼镜说法正确的是（ ）
A．凸透镜，具有会聚光作用B．凹透镜，具有发散光作用
C．凸透镜，具有发散光作用D．凹透镜，具有会聚光作用
11．如图甲所示，压力传感器能够测量出其表面受到的压力大小，与电脑连接后，放置在水平地面上，将一排球从正上方某一高度处由静止释放，落到传感器上后再竖直弹起上升，反复多次后静止在传感器上。传感器测得的弹力F的大小随时间t变化情况如图乙所示。A、B、C三点对应的时刻是t1、t2、t3，下列说法中正确的是（ ）
A．t2时刻排球的重力势能最小
B．t2～t3时间内，排球的重力势能转化为动能
C．排球t1时刻的动能等于t3时刻的动能
D．整个过程中，排球的机械能守恒
12．用三种方法来提升同一个重物：a．用不计摩擦的定滑轮将重物提高h；b．沿光滑斜面将重物提高h；c．用手直接将重物提高h。其中机械效率最高的是（ ）

A．a方式B．b方式C．c方式D．三种方式一样多
13．电磁轨道炮发射的基本原理如图所示，两条平行的金属导轨A和导轨B置于磁场中，充当炮管，弹丸放置在两导轨之间，当强大的电流流过弹丸时，弹丸获得力的作用，最终高速发射出去。下列情况与电磁炮原理相同的是（ ）
A．发电机B．电动机C．电热水器D．电磁继电器
14．某同学想把两盏“220V 60W”的电灯和一个插座接入家庭电路中，他设计的电路图如图所示，若闭合开关和，下列现象会出现的是（ ）
A．两盏灯同时烧坏B．两盏灯正常发光
C．只有正常发光D．在插座上插上一盏“220V 30W”的台灯，台灯能正常发光
15．如图甲，R0为定值电阻，灯L标有“3V 1．5W”字样，电源电压U总保持不变。闭合开关S，滑动变阻器R的滑片从某一位置移到某一端的过程中，其接入电路的电阻改变了∆R，电路消耗的总功率改变了∆P，同时三只电表示数均发生变化。图乙中有OA、AB和BC三段图像，其中有两段反映了上述滑片移动过程中电压V1和V2示数与电流表A示数的对应关系。下列说法中正确的是（ ）
A．∆R为6．5ΩB．∆P为1．3W
C．U总为11VD．OA是R0的图像
二、填空题与作图（每空1分，共33分）
16．2024年5月，我国科学家成功研发出微尺寸昆虫仿生机器人，机器人身体最长尺寸仅有2个食指指甲的宽度，大约______cm，如图所示。“昆虫”机器人前腿长后腿短，它前进的动力是靠两个前腿振动击打地面获得的，这说明力的作用是______的。
17．如图所示，用沿斜面向上、大小为400N的力F将重的货物匀速运到距地面2m高的平台上，斜面长4m。该过程中斜面的机械效率为______%，货物受到的摩擦力为______N，判断出使用斜面可以省力的依据是______。当改变斜面倾角α将同一货物运上该平台时，机械效率提高，则应使a变______。
18．如图所示是一位游客在海洋公园拍到的北极熊的照片，北极熊的头身居然分离了!对此，小亮解释道：游客看到的北极熊的身体是光从______中斜射入______（前两空均选填“水”或“空气”）中时，在界面发生折射形成的______（选填“实”或“虚”）像。
19．如图所示，将盖上盖子的空矿泉水瓶用力扭转压缩，在旋开瓶盖的瞬间瓶盖飞出，且有“白气”从瓶口冒出。瓶盖飞出瞬间______（瓶盖/瓶内气体）的内能迅速______（增大/减小），“白气”是______（水蒸气/小水珠/摩擦生成的烟）。该过程的能量转化与单缸四冲程汽油机的______冲程相同。某四冲程内燃机每秒对外做功20次，其飞轮转速为______r/min。
20．早上爸爸送小明上学，车子向南行驶，小明前后两次从后视镜中观察到一辆越野车分别如图甲、乙所示，设两车均匀速行驶，则以地面为参照物，越野车是运动的，越野车在向______行驶，且越野车的车速______（选填“>”、“=”或“＜”）小明车的车速。
21．2024年江都区泰山路等路段改造和排水管网改造正如火如荼地进行，上述工程中常用到压路机，如图所示，压路机的碾子质量很大，主要目的是______对地面的压强。从安全角度考虑，载重卡车不能超载，原因是当载重卡车超载行驶时突然刹车，由于载重卡车具有的______太大，不能立即停止，容易造成事故。
22．“街电”遍布吴江城区的公共场所。如图所示，移动充电宝插入柜机充电时，电能转化为______能，查阅资料获悉，该“街电”设备“全天24小时待机，一个月1度电，正常借还操作使用，一周1度电”，则它的待机功率是______W。（g=10N/kg，一个月以30天计算，保留一位小数）
23．吸盘“粘”在天花板不掉是由于______的作用；冰箱拿出的冰棒会“粘”住舌头，因为液体______（填写物态变化的名称）的缘故，如图b，带电的塑料棒靠近铝箔条，发现铝箔条可以“粘”在塑料棒上，它的原理和图a验电器的原理______（选填“相同”或“不同”）。
24．如图所示，用绝缘细线悬挂着的导体棒ab、cd分别放在磁体中，将它们用导线连接，闭合开关，使导体棒ab在磁体中沿______方向运动时，导体棒cd中因有电流也随之摆动，此时导体棒cd与磁体的组合相当于______机，导体棒ab中产生电流应用的物理原理是______。
25．如图所示，电源电压为6V，将S2断开、S1闭合，观察灯泡的亮度；再闭合开关S2，两灯泡的亮度变化情况是L1______、L2______（两空均选题“熄灭/变亮/变暗/不变”）。原因是S2闭合后，L2两端电压等于______V。
26．暑假期间，李华帮父母设计了一个将粮食提升至房顶的滑轮组，如图所示。当他拉着绳子自由端移动1．2m时，粮食上升了0．3m，请画出他是如何对该滑轮组绕绳的。
27．京杭大运河上的古桥———拱宸桥两侧,安装了全国首个水上红绿灯,实现同一时间段内仅让船舶单向通过桥洞．图中电源电压恒为6V,四盏灯的额定电压均为6V,开关S中央的金属片自动与触点1、2、1、2……接触．请以笔画线代替导线完成电路连接．
三、解答探究题（共37分，计算型问题解答时要有必要的文字说明、公式和运算过程,直接写出结果的不能得分．）
28．（8分）中国在建的航空母舰“福建舰”利用模块化建造的方法能够大大缩短工时，如图是龙门吊起重机在一次作业中起重某构件的示意图，起重机通过上方的电动机牵引绳子自由端来控制构建的升降。在此作业中，电动机牵引绳子自由端的拉力为12000N，动滑轮及其附属装置的总重力为8000N，构件的质量为8t，构件在1min内上升15m，求此次作业中：（g取10N/kg）
(1)电动机牵引绳子自由端的功率；
(2)滑轮组的机械效率；
(3)电动机克服钢丝绳重力和滑轮组各处摩擦所做的这部分额外功。
29．（8分）根据下列学科实践活动，回答问题。
制作“智能”投影仪
小明用硬纸板制作一个长方体暗箱，配置合适的凸透镜制成一个简易投影仪，将播放视频的手机放到指定位置，白屏上便能观察到放大的视频画面。
[设计与制作]
(1)将凸透镜正对着太阳光，______移动光屏，在光屏上找到最小、最亮的光斑，测量出它的焦距，如图甲所示；
(2)如图乙，制作时使凸透镜、手机和白屏三者中心在同一水平直线上，目的是______；现有宽和高均为18cm，长度分别为10cm、20cm和40cm的三个纸盒，则他应选择长度为______cm的纸盒做暗箱；
(3)为了使投影仪具有更好的观影效果，手机屏幕应该选图丙中的______（A/B）的放置方式。
[优化与改进]
(4)小明给暗箱设计了一个抽屉，如图丁所示。这样设计的优点是：______；
(5)若使白屏上的像变得更大，他的操作是______；
(6)观影时小明发现白屏上的画面偏暗，于是在暗箱上开槽，如图戊所示，插入某种类型的透镜后，画面的亮度增强，但模糊不清，则这块透镜是______透镜。为了得到清晰的像，他接下来应将白屏向移动。
30．（7分）资料如下：该电车配有储氢系统，能量由大功率氢燃料电池和磷酸铁锂电池共同提供，在氢燃料电池满氢状态和磷酸铁锂电池满电状态下可续航约210km。电车正常行驶时需要的机械能为，这其中由氢燃料电池提供的能量约占90%。氢燃料电池的能量转化效率约为50%。请根据以上资料解答下列问题：（、）
(1)磷酸铁锂电池工作时将______能转化为电能，电能再转化为汽车的______能；
(2)求该电车正常行驶210km所需的机械能；
(3)第（2）问中这些能量若由燃烧汽油提供，求需完全燃烧汽油的质量；
(4)当该电车储氢系统储满氢燃料时，求所储氢燃料的质量。
31．（7分）在“测量液体密度”的实验中，将天平放在水平工作台上，小红同学进行了如下操作。
(1)把天平放在水平桌面上，将天平底座调至水平，然后调节平衡螺母，使指针指在分度盘的中央刻度线处，如图甲所示，其做法错误之处是______；
(2)改正错误并调平衡后，小红将容器内部分液体倒入量筒并测出体积V，然后称量出容器和剩余液体的质量m，继续向量筒中倒液体，多次重复上述实验操作。如图乙所示为某次测得容器和剩余液体的质量，质量为______g；如图丙所示是根据多次测得的数据绘制的m-V图像，根据图像计算可得，液体密度为______kg/m3；
(3)爱思考的小华同学利用如图所示带容积刻度的试管和矿泉水瓶设计了一种密度计，他测量某液体密度的过程如下：
①在矿泉水瓶中倒入适量的水，将试管放入矿泉水瓶，读出试管浸入水中的体积V0；
②在试管中倒入适量的水，读出此时试管浸入水中的体积V1和试管中水的体积V水；
③将试管中的水倒出擦净重新放入矿泉水瓶，缓缓倒入被测液体，直至试管浸入水中的体积为V1，读出此时试管中液体的体积V液；
④改变V1重复②③步得到多组V水、V液值；
⑤根据各次测量值分别计算液体密度，然后求平均值得到液体的密度。
请结合你对该实验的理解，回答下列问题：
a．根据漂浮的知识，小华推出密度的表达式ρ液=______（用ρ水、V水、V液表示），补全表格数据，最终测得的液体密度是g/cm3；
b．小华读得空试管浸在液体中的体积V0=12mL，请计算试管的质量为，考虑试管厚度，判断你算得的质量与真实质量相比是（“偏大”或“偏小”）。
32．（7分）如图甲是小明制作的防盗报警装置示意图，其中工作电路电源电压，指示灯L的额定电压，定值电阻；控制电路电源电压，磁敏电阻的阻值随其所处位置磁场强度的变化关系如图乙所示，当窗户分别处在轨道A、B、C处时，磁敏电阻所处位置的磁场强度分别为a、b、c，闭合开关和后，当窗户关闭时，指示灯亮，蜂鸣器不工作；当窗户打开一定程度时，指示灯熄灭，蜂鸣器发出警报声。
（1）电磁继电器实则就是电磁铁控制的一种。
（2）将窗户移至A点时，窗户关闭，闭合开关，指示灯L正常发光，求此时指示灯L消耗的电功率。
（3）已知电磁铁线圈中的电流达到3mA时，电磁铁的衔铁刚好被吸下，指示灯L熄灭，蜂鸣器开始报警。现移动滑动变阻器的滑片，使其接入电路的阻值为其最大阻值的，当窗户移至轨道B点位置时，蜂鸣器恰好开始报警。若要求窗户移至轨道C点位置时蜂鸣器才开始报警，此时能否通过调节滑动变阻器的阻值来实现？请通过计算加以说明。（电磁铁线圈电阻忽略不计）
实验次数
V1/mL
V水/mL
V液/mL
ρ/g/cm3
1
15
5．5
7
0．786
2
17．5
8
10
3
20
11
14
0．786
4
22．5
13．5
17
0．794
参考答案
1．A
【详解】同一个人在唱不同的歌时发出声音不同，本质上是歌曲的音调不同，因此音乐软件识别歌曲依据的是声音的音调。
故选A。
2．B
【详解】A．将月壤标本从月球带回地球后，月壤的位置变化，但是月壤所含物质的多少不变，故其质量不变。故A不符合题意；
B．将月壤标本从月球带回地球后，引力常量g发生变化，质量不变，由公式可知，重力发生变化，故B符合题意；
C．比热容只和物质的种类和状态有关，将月壤标本从月球带回地球后，月壤的比热容不变，故C不符合题意；
D．密度是物质的一种基本属性，不随物质位置的改变而改变，将月壤标本从月球带回地球后，月壤的密度不变，故D不符合题意。
故选B。
3．B
【详解】A．运动员在D点时速度不为零，所以若运动员在D点所受的力突然全部消失，他将做匀速直线运动，故A错误；
B．C→D过程中杆弯曲程度减小，则杆对运动员的弹力减小，故B正确；
C．在E点放垫子的目的是增大受力面积，从而减小压强，故C错误；
D．惯性只跟质量有关，A→B过程中，运动员速度增大，质量不变，则惯性不变，故D错误。
故选B。
4．C
【详解】A．堵住塑料管口，放在空气中，当气温升高时，塑料盒内气体温度升高，压强变大，大于外界空气压强，四块弹性薄膜会向外凸出，故A错误；
B．打开塑料管口，放在空气中，气温升高时，因为塑料管口与空气接通，平衡内外气压，所以四块弹性薄膜均不会发生变化，故B错误；
C．堵住塑料管口，浸没液体中，缓慢增加深度，a处深度小于c处深度，a处压强小于c处压强，a处压力小于c处压力，盒内空气被挤压，由于上方a处向下的压力较小，故a处可能向外凸出，故C正确；
D．打开塑料管口浸没液体中，塑料盒内气体与大气接通，盒内气压始终等于大气压强。当缓慢增加深度，由于液体压强的存在，四个方向上的弹力性薄膜均会向内凹，故D错误。
故选C。
5．C
【详解】A．军舰航行时，漂浮在水面上，浮力等于军舰总重力，故A错误；
B．军舰漂浮，浮力始终等于重力，直升机从军舰上飞走后，军舰总的重力减小，浮力也会减小，故B错误；
C．军舰吃水深度越深，舰底到水面深度越深，液体压强随深度增大而增大，则舰底受到水的压强也越大，故C正确；
D．因为流体流速越大的位置压强越小，两艘军舰近距离并排航行，中间流速大压强小，会使两船相撞，故D错误。
故选C。
6．D
【详解】A．白霜是由于空气中水蒸气遇冷凝华形成的固体，是由气体变为固体，是凝华现象，故A正确，不符合题意；
B．小水珠是空气中水蒸气遇冷液化形成的小液滴，是由气体变为液体，是液化现象，故B正确，不符合题意；
C．干冰升华吸热使试管温度降低，由于瓶底温度比中部更低，瓶底凝华出现霜，中部液化出现水珠，故C正确，不符合题意；
D．气球鼓起是由于瓶内的干冰有固体变为气体，是升华现象，不是汽化形成，故D错误，符合题意。
故选D。
7．D
【详解】A．瓶口附近的“白气”是水蒸气越冷液化形成的水珠，分子运动肉眼看不见，故A错误；
B．瓶口附近的“白气”是水蒸气越冷液化形成的水珠，故B错误；
C．瓶塞飞出后，瓶内空气的内能对瓶塞做功，将内能转化为瓶塞的机械能，内能减小，故C错误；
D．瓶塞飞出过程与热机做功冲程能量转化相同，都将内能转化为机械能，故D正确。
故选D。
8．D
【详解】A．能自行发光的物体叫做光源，因此能看到白鹤a是因为它反射了光，并不是因为它是光源，故A错误；
B．白鹤的影子是由于光的直线传播形成的，故B错误；
C．白鹤的倒影是平面镜成像，由于光的反射形成的，故C错误；
D．白鹤在水中的倒影是平面镜成的虚像，比物体“暗淡”，主要是因为水面只反射了部分光，有一部分光折射进入水中，故D正确。
故选D。
9．A
【详解】体重越大，则重力越大，从山脚下到峰顶的过程中，上升的高度相同，则克服重力做功越多，由于不知道做功时间长短，所以无法比较做功的快慢程度和功率的大小，故A符合题意，BCD不符合题意。
故选A。
10．B
【详解】根据凸透镜成像规律可知，凸透镜可以成正立放大的虚像和倒立的实像，所以通过眼镜看到两只正立变小的兔子是光通过凹透镜成的像，凹透镜对光有发散作用。
故选B。
11．A
【详解】A．t2时刻排球产生的弹力最大，则弹性形变程度最大，则重心最低，重力势能最小，故A正确；
B．t2～t3时间内，弹力变小，则弹性形变程度变小，重心上升，重力势能变大，所以不是重力势能转化为动能，故B错误；
CD．整个过程中，因为要克服阻力，机械能转化为内能，所以机械能减小；所以排球t1时刻的机械能大于t3时刻的机械能，t1时刻和t3时刻弹力相同，则弹性形变程度相同，则重心高度相同，则重力势能相同，所以排球t1时刻的动能不等于t3时刻的动能，故CD错误。
故选A。
12．D
【详解】a．用不计摩擦的定滑轮将重物提高h，摩擦不计、额外功为零； b．沿光滑斜面将重物提高h，光滑斜面没有克服摩擦做额外功，额外功为零；c．用手直接将重物提高h，没有额外功，三种方式都是把同一个重物提高h，因此做的有用功相同，所以三种情况下机械效率相同，故D符合题意，ABC不符合题意。
故选D。
13．B
【详解】由题可知电磁炮的工作原理是：通电导体在磁场中受力的作用，与电动机的原理是相同的；发电机的工作原理是电磁感应现象，电热水器是利用电流的热效应工作的，电磁继电器是利用电流的磁效应工作的。
故选B。
14．C
【详解】ABC．根据电路图可知，灯泡L2单独受S1控制，L1跟插座串联受S2控制，插座在不插入用电器的情况下是断路，不会有电流通过，所以开关S2闭合后L1不能发光；后，L2可以正常发光，故C正确，AB错误；
D．在插座上插上一盏“220V 30W”的台灯，此时插座上的台灯与灯泡L1串联，而台灯与灯泡L1的额定电压都为220V，根据串联电路的电压规律可知，台灯与灯泡L1的实际电压小于额定电压，所以台灯不能正常发光，故D错误。
故选C。
15．B
【详解】A．由图甲知道，闭合开关，灯与滑动变阻器、定值电阻串联，电压表V1测量L两端的电压，电压表测V2灯泡和滑动变阻器两端的总电压，电流表测通过电路的电流，串联电路各处电流相等，当变阻器接入电路的阻值不为零时，由串联电路的电压特点知道，电压表V2的示数大于电压表V1的示数；由P=UI知道，灯泡正常发光时的电流
灯泡正常发光时的电流为0．5A，所以通过该电路的最大电流为0．5A，且灯泡的电阻是变化的，所以，综合以上分析可知，BC为电压表V1随电流表示数变化的图像，AB为电压表V2随电流表示数变化的图像。根据题意和图像知道，滑动变阻器R的滑片从某一位置移到某一端的过程中，电流从0．4A增大为0．5A，说明变阻器的滑片是向左移动的，滑片移到最左端时，灯泡L和定值电阻R0串联，此时灯泡正常发光，两电压表都测灯泡两端的电压，即为3V，串联电路总电压等于各部分电压之和，根据欧姆定律可得电源电压
①
滑片在中间某一位置时，灯泡、滑动变阻器和定值电阻R0串联，电压表V1测灯泡两端电压，电压表测V2灯泡和滑动变阻器两端的总电压，此时通过电路的电流为0．4A，灯泡两端的电压为2V，灯泡和滑动变阻器两端的总电压为5V，此时变阻器接入电路的阻值为
即
故A错误；
C．根据串联电路电压规律结合欧姆定律可得电源电压
②
联立①②可得
R0=20Ω
U总=13V
故C错误；
BD．电路消耗的总功率的变化量为
而OA图像对应的电阻值为
所以OA不是R0的U-I图像，综上分析知道， B正确， D错误。
故选B。
16． 2 相互
【详解】[1]食指指甲的宽度在1cm左右，所以机器人身体最长尺寸大约2cm。
[2]当“昆虫”机器人的前腿振动击打地面时，前腿给地面一个力，同时地面也会给前腿一个反作用力，推动机器人前进，体现了力的相互作用。
17． 75 100 拉力小于重力大
【详解】[1]推力做的有用功为
W有=Gh=600N×2m=1200J推力做的总功为
W总=Fs=400N×4m=1600J则该斜面的机械效率为
[2][3]推力做的额外功为
W额=W总-W有=1600J-1200J=400J克服摩擦力所做的功为额外功，根据W额=fs可知，货物受到斜面的摩擦力大小为
由于拉力小于重力，所以使用斜面可以省力。
[4]当斜面的倾角变大时，物体对斜面的压力逐渐变小，在接触面粗糙程度不变时，压力变小，物体受到的滑动摩擦力变小，额外功变小，有用功不变，总功变小，由机械效率公式可知，斜面的机械效率变大。
18．水空气虚
【详解】[1][2][3]游客看到的熊是水中的熊反射的光从水中斜射入空气中时，光线发生折射，折射光线偏离法线，人逆着折射光线看去，看到的熊的虚像。
19．瓶内气体减小小水珠做功 2400
【详解】[1][2][3]旋开瓶盖的瞬间瓶盖飞出，是瓶内的空气对瓶盖做功，瓶内空气的内能转化为瓶盖的机械能，瓶内空气的内能会减小，温度降低，空气内的水蒸气遇冷液化变为小水珠即白气。
[4]上述分析中的能量转化与热机冲程中做功冲程的能量转化相同。
[5]某四冲程内燃机每秒对外做功20次，已知飞轮每转2r对外做功1次，则该四冲程内燃机每秒飞轮的转速为40r，则每分钟的转速是2400r/min。
20．南>
【详解】[1][2]由图可知，小明前后两次从后视镜中观察到一辆越野车，其车头朝前，所以与小明的车行驶方向相同，即越野车在向南行驶；由于观察到的车身越来越大，说里越野车的车速大于小明车的车速。
21．增大惯性
【详解】[1]压路机的碾子质量很大，碾子对地面的压力大，是通过增大压力的方式，增大碾子对地面的压强，使地面被压实。
[2]惯性的大小与物体的质量有关，物体的质量越大，惯性越大，保持原来运动状态的能力越强，不能立即停止，容易造成事故，因此载重卡车不能超载。
22．化学 1．4
【详解】[1]充电宝充电时，电能转化为化学能。
[2]该“街电”设备全天24小时待机，一个月1度电，即30天消耗电能1，则它的待机功率为
23．大气压凝固不同
【详解】[1] 吸盘“粘”在天花板不掉是由于吸盘内气压小于外界气压，被大气压“压”在墙上。
[2] 冰箱拿出的冰棒会“粘”住舌头，是因为液体瞬间变成固体，即发生凝固的缘故。
[3] 如图b，带电的塑料棒靠近铝箔条，发现铝箔条可以“粘”在塑料棒上，这是因为带电体具有吸引轻小物体的性质；图a验电器的原理同种电荷相互排斥。二者原理不同。
24．
【答案】水平电动电磁感应现象
【详解】[1][3]闭合开关，导体ab和cd组成一个闭合电路，闭合电路的一部分导体ab在磁场中沿水平运动时做切割磁感线运动，闭合电路中有了感应电流，这种现象是电磁感应现象。
[2]电路中有了感应电流之后，感应电流经过导体cd，导体cd成为通电导体在磁场中受力而运动，这是电动机的工作原理，所以乙装置相当于电动机。
25．熄灭变亮 6
【详解】[1][2][3]由电路图可知，S2断开、S1闭合，两灯泡串联，两灯泡都发光，根据串联电路电压特点可知，L2两端的电压小于电源电压；再闭合开关S2，L1被短路，灯泡L1熄灭；此时电源电压全部加在L2两端，L2两端的电压变大，等于6V，根据可知，灯泡实际功率变大，灯泡变亮。
26．
【详解】由题可知，滑轮组承担物体重力的绳子段数是
所以绳子的固定端应从定滑轮上开始缠绕，如图：
27．
【详解】水上红绿灯让船舶单向通过桥洞，即左侧红灯亮时，右侧绿灯亮，右侧船可通行，且这一对红绿灯应并联，反之，使用单刀双掷开关进行左右通行转换，如下图所示:
28．(1)
(2)
(3)
【详解】（1）由图可知，有效绳子段数，则绳子自由端移动距离为
则绳子拉力做功为
则电动机牵引绳子自由端的功率为
（2）有用功为
则滑轮组的机械效率为
（3）额外功为
克服动滑轮及其附属装置总重力所做的额外功为
则电动机克服钢丝绳重力和滑轮组各处摩擦所做的这部分额外功为
29．(1)来回
(2) 使像成在白屏中央 40
(3)B
(4)便于改变物距
(5)向右推动抽屉
(6) 凸靠近凸透镜方向
【详解】（1）将凸透镜正对太阳光时，光屏上会形成一个光斑，通过来回移动光屏找到光斑最小、最亮的位置，对应的距离即为凸透镜的焦距。
（2）[1]为了使像成在白屏中央，制作时需要保证凸透镜、手机和白屏三者的中心在同一水平直线上。
[2]由甲图可知，凸透镜的焦距为
投影仪是根据物距大于一倍焦距小于二倍焦距（）制成的，故只有40cm的纸盒长度能满足要求。
（3）凸透镜成实像时，像与物上下颠倒，为了使投影仪实验过程中具有更好的观影效果，手机屏幕应该倒着放，故应选择B的放置方式。
（4）抽屉设计使得凸透镜与手机屏幕的相对距离可以灵活调整，即便于改变物距。
（5）根据凸透镜成像原理，物近像远像变大可知，若使白屏上的像变得更大，可以减小物距，则他的操作是向右推动抽屉。
（6）[1][2]因凸透镜对光具有会聚作用，所以插入凸透镜后，画面的亮度增强，但模糊不清；调节距离减小像距可使成像清晰。所以为了得到清晰的像，他接下来应将白屏向靠近凸透镜方向移动。
30．(1) 化学机械
(2)
(3)16．8kg
(4)9．72kg
【详解】（1）[1][2]磷酸铁锂电池工作时消耗电池内部的化学能，将化学能转化为电能，汽车获得电能从而行驶，因此电能转化为汽车的机械能。
（2）由题意可知，电车正常行驶时需要的机械能为，则该电车正常行驶210km所需的机械能为
（3）第（2）问中这些能量若由燃烧汽油提供，需完全燃烧汽油的质量为
（4）由题意可知，氢燃料电池提供的能量为
氢燃料电池的能量转化效率约为50%，则氢燃料完全燃烧释放的热量为
则所储氢燃料的质量是
31．(1)未将游码移动到标尺左端的0刻度线
(2) 72．6 1．5×103
(3) 0．792 12 偏小
【详解】（1）天平在使用时，应将天平放在水平台面上，将游码归零，然后调节平衡螺母使天平在水平位置平衡，由题意知，实验中的错误是未将游码移动到标尺左端的0刻度线。
（2）[1]用天平测量物体质量时，物体的质量等于砝码的质量和游码的示数，所以由图乙可知，质量为
m=50g+20g+2．6g=72．6g
[2]由图可知，倒出液体的体积为10mL时，容器和剩余液体的质量为80g，倒出液体的体积为30mL时，容器和剩余液体的质量为50g，因此可知倒出液体的体积为
V=30mL-10mL=20mL=20cm3
倒出液体的质量为
m=80g-50g=30g
液体密度为
（3）[1]将试管放入矿泉水瓶时，试管漂浮，则此时试管所受的浮力大小等于重力大小，因此可得
m试g=ρ水V0g
在试管中倒入适量的水后，该试管仍处于漂浮状态，则
ρ水V1g=ρ水V0g+ρ水V水g
在试管中倒入被测液体后，可得
ρ水V1g=ρ水V0g+ρ液V液g
综合可得
[2]此时在第2组数据中，由浮沉条件可得
则最终测得的液体密度为
[3]将空试管浸在液体中时处于漂浮状态，则
m试g=ρ水V0g
则试管的质量为
m试=ρ水V0=1g/cm3×12cm3=12g
[4]考虑到试管厚度，则空试管在液体中的体积将比示数显示的体积偏小，则由m试=ρ水V0可知此时算出的试管质量比真实值偏小。
32．开关不能通过调节滑动变阻器的阻值来实现
【详解】（1）[1]电磁继电器实则就是电磁铁控制的一种开关。
（2）[2]闭合开关，灯泡和串联，灯泡正常发光，其两端的电压为
两端的电压
电路中的电流
灯泡的额定功率
（3）[3]由图乙可知，窗户移至B点和C点时，磁敏电阻的电阻值分别为和，由欧姆定律可得,当窗户移至轨道B点位置时，蜂鸣器恰好开始报警，控制电路中的总电阻
此时滑动变阻器接入电路的阻值
此时滑动变阻器接入电路的阻值为其最大阻值的，所以滑动变阻器的最大阻值为，当窗户移至轨道C点位置时，滑动变阻器接入电路的阻值应该为
但是滑动变阻器的最大阻值为，所以若要求窗户移至轨道C点位置时蜂鸣器才开始报警，此时不能通过调节滑动变阻器的阻值来实现。
