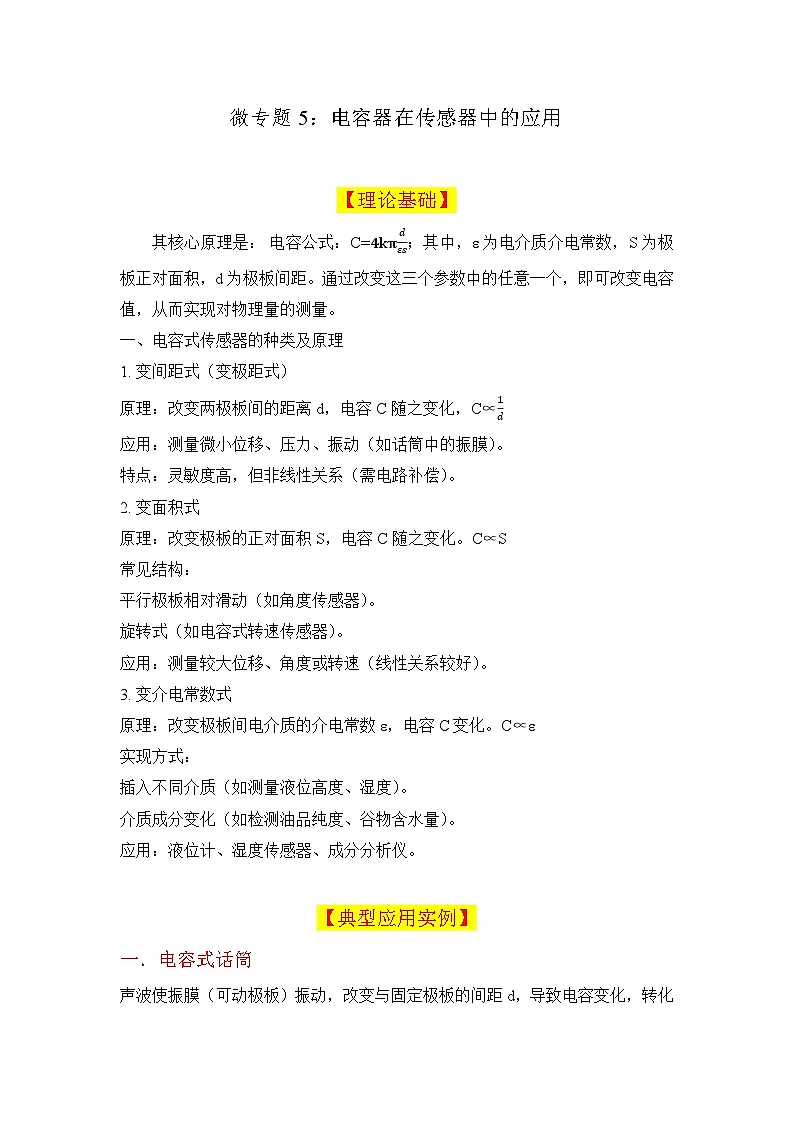

【理论基础】
其核心原理是： 电容公式：C=4kπdεs；其中，ε为电介质介电常数，S 为极板正对面积，d为极板间距。通过改变这三个参数中的任意一个，即可改变电容值，从而实现对物理量的测量。
一、电容式传感器的种类及原理
1. 变间距式（变极距式）
原理：改变两极板间的距离 d，电容 C 随之变化，C∝1d
应用：测量微小位移、压力、振动（如话筒中的振膜）。
特点：灵敏度高，但非线性关系（需电路补偿）。
2. 变面积式
原理：改变极板的正对面积 S，电容 C 随之变化。C∝S
常见结构：
平行极板相对滑动（如角度传感器）。
旋转式（如电容式转速传感器）。
应用：测量较大位移、角度或转速（线性关系较好）。
3. 变介电常数式
原理：改变极板间电介质的介电常数 ε，电容 C 变化。C∝ε
实现方式：
插入不同介质（如测量液位高度、湿度）。
介质成分变化（如检测油品纯度、谷物含水量）。
应用：液位计、湿度传感器、成分分析仪。
【典型应用实例】
一．电容式话筒
声波使振膜（可动极板）振动，改变与固定极板的间距 d，导致电容变化，转化为电信号。

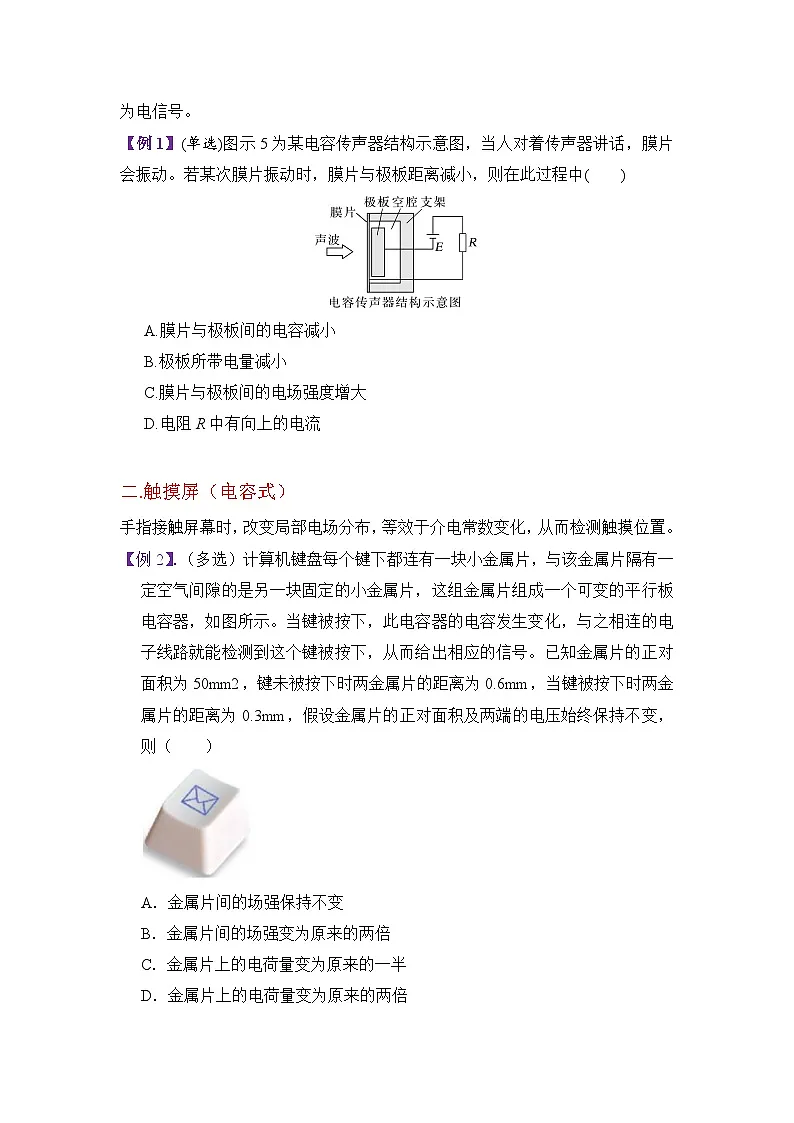

【例1】(单选)图示5为某电容传声器结构示意图，当人对着传声器讲话，膜片会振动。若某次膜片振动时，膜片与极板距离减小，则在此过程中( )
A.膜片与极板间的电容减小
B.极板所带电量减小
C.膜片与极板间的电场强度增大
D.电阻R中有向上的电流
二.触摸屏（电容式）
手指接触屏幕时，改变局部电场分布，等效于介电常数变化，从而检测触摸位置。
【例2】．（多选）计算机键盘每个键下都连有一块小金属片，与该金属片隔有一定空气间隙的是另一块固定的小金属片，这组金属片组成一个可变的平行板电容器，如图所示。当键被按下，此电容器的电容发生变化，与之相连的电子线路就能检测到这个键被按下，从而给出相应的信号。已知金属片的正对面积为50mm2，键未被按下时两金属片的距离为0.6mm，当键被按下时两金属片的距离为0.3mm，假设金属片的正对面积及两端的电压始终保持不变，则（ ）
A．金属片间的场强保持不变
B．金属片间的场强变为原来的两倍
C．金属片上的电荷量变为原来的一半
D．金属片上的电荷量变为原来的两倍

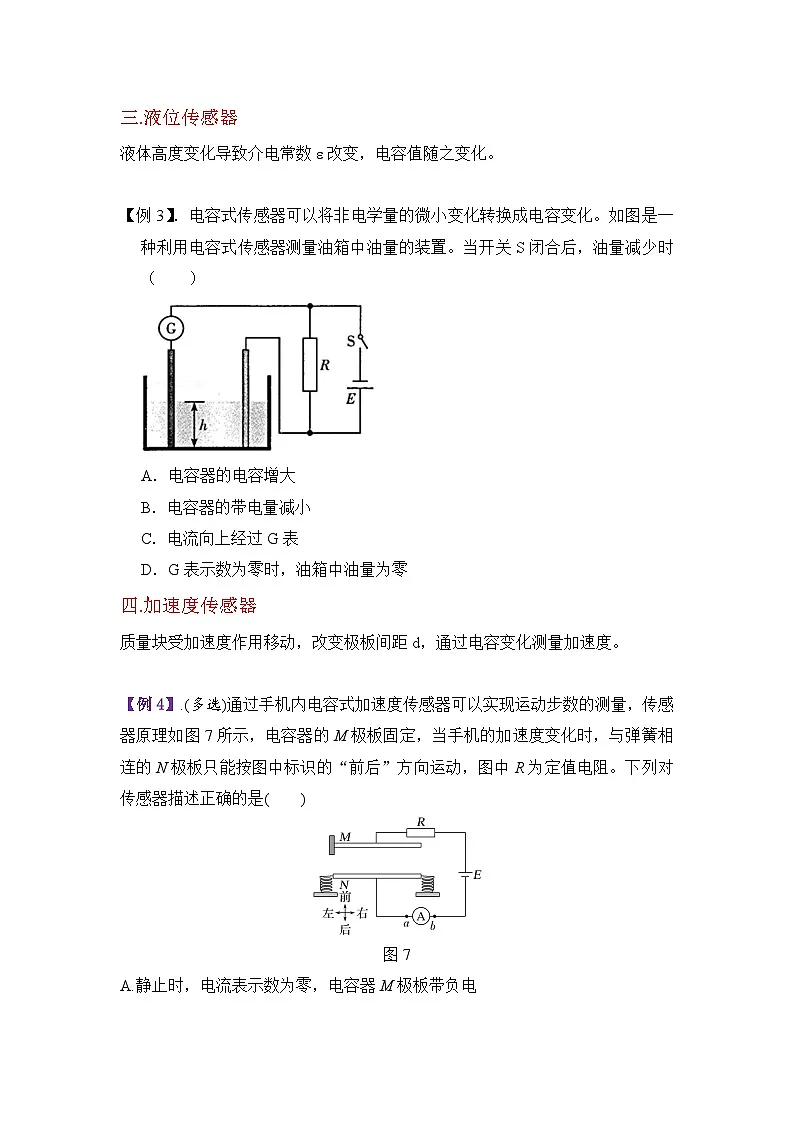

三.液位传感器
液体高度变化导致介电常数 ε 改变，电容值随之变化。
【例3】．电容式传感器可以将非电学量的微小变化转换成电容变化。如图是一种利用电容式传感器测量油箱中油量的装置。当开关S闭合后，油量减少时（ ）
A．电容器的电容增大
B．电容器的带电量减小
C．电流向上经过G表
D．G表示数为零时，油箱中油量为零
四.加速度传感器
质量块受加速度作用移动，改变极板间距 d，通过电容变化测量加速度。
【例4】.(多选)通过手机内电容式加速度传感器可以实现运动步数的测量，传感器原理如图7所示，电容器的M极板固定，当手机的加速度变化时，与弹簧相连的N极板只能按图中标识的“前后”方向运动，图中R为定值电阻。下列对传感器描述正确的是( )
图7
A.静止时，电流表示数为零，电容器M极板带负电
B.由静止突然向前加速时，电容器的电容减小
C.由静止突然向前加速时，电流由b向a流过电流表
D.保持向前匀减速运动时，电阻R以恒定功率发热
五.加速度传感器
质量块受加速度作用移动，改变极板间距 d，通过电容变化测量位移。
【例5】（单选）某学校气象兴趣小组的同学利用所学物理知识设计了一个电容式风力传感器。如图5所示，将电容器与静电计组成回路，可动电极在风力作用下向右移动，引起电容的变化，风力越大，移动距离越大(两电极不接触)。若极板上电荷量保持不变，在受到风力作用时，则( )
图5
A.电容器电容变小
B.极板间电场强度不变
C.极板间电压变大
D.静电计指针张角越小，风力越小
【例6】 (单选)如图4所示是一种可测量物体位移的电学仪器。当被测物体在左右方向发生微小的位移时，会带动电介质进出电容器两板之间，灵敏电流计的指针也会左右发生偏转。已知电流从a到b流过电表时，电流计的指针向右偏，则下列说法正确的是( )
图4
A.当电流计的指针向左偏时，被测物体向左移动
B.当电流计的指针向左偏时，电容器的电压增大
C.当电流计的指针向右偏时，电容器的电容增大
D.当电流计的指针向右偏时，电容器的电荷量减小
【针对训练】
1.（单选）某同学用平行板电容器设计制作了单电容热膨胀检测仪，原理如图10所示。电容器上极板固定，下极板可随材料竖直方向的尺度变化而上下移动，平行板电容器的电容C＝eq \f(εrS,4πkd)，S是电容器极板的正对面积，d是极板间的距离，其余均为常量。闭合开关S，若材料热胀冷缩，下列说法中正确的是( )
图10
A.材料温度升高，极板所带电荷量增大
B.滑动变阻器滑片向下滑动少许可以提高检测仪的工作电压
C.检测到灵敏电流计的电流方向为从a到b，说明材料温度降低
D.检测结束，断开开关，灵敏电流计上有从a到b的短暂电流
2．（多选）把被测的力学量（如位移、力、速度等）转换成电容变化进而转变成电信号变化的传感器称为电容传感器。图1、图2分别是电容式位移、压力传感器的简化模型图。下列分析正确的是（ ）
A．图1所示，被测物体向左移动时，电容减小
B．图1所示，被测物体向左移动时，θ增大
C．图2所示，当F向上压膜片电极时，电容将减小
D．图2所示，当F向上压膜片电极时，极板间的电压减小
3．（单选）在手机塑料壳的生产线上，用图示装置来监控塑料壳的厚度。两个完全一样的金属板A、B，平行正对固定放置，通过导线接在恒压电源上。闭合开关，一小段时间后断开开关，让塑料壳匀速通过A、B间，当塑料壳变厚时（ ）
A．两板间电压不变B．两板间电场强度减小
C．两板所带电荷量减小D．静电计指针偏角增大
4．(多选)(多选)如图所示的电路中，当半导体材料做成的热敏电阻浸泡到热水中时，电流表示数增大，说明( )

A．热敏电阻的温度越高，电阻越大
B．热敏电阻的温度越高，电阻越小
C．半导体材料温度升高时，导电性能变差
D．半导体材料温度升高时，导电性能变好
5．（单选）如图所示的传感器，甲、乙为平行板电容器的上、下两个固定极板，分别接在恒压直流电源的两极上，当纸张从平行板间穿过时，可监控纸张的厚度。若电流计指针偏向a端，电容器放电；若电流计指针偏向b端，电容器充电。某次纸张从平行板间穿过时，发现电流计指针偏向b端，则（ ）
A．平行板电容器的电容不变
B．平行板电容器的电容变小
C．甲、乙两板间纸张厚度变小
D．甲、乙两板间纸张厚度变大
6．如图所示，是一种通过测量电容器电容的变化，来检验液面高低的仪器原理图（这种仪器的优点是将非电荷的变化转换为电信号，使测量自动化）．容器中装有导电液体，是电容器的一个电极，中间的芯柱是电容器的另一个电极，芯柱外面套有绝缘管（塑料或橡皮）作为电介质．电容器的两个电极分别用导线接到指示器上．指示器显示的是电容的大小，从电容的大小就可以知道器中液面位置的高低．如图指示器显示出电容增大了，则可判断液面 （填“升高”或“降低”）
【参考答案】
例1.C 解析:膜片与极板距离d减小，根据电容决定式C＝eq \f(εrS,4πkd)，可知膜片与极板间的电容增大，膜片与极板间的电压不变，由C＝eq \f(Q,U)可知极板所带电量增大，A、B错误；根据电场强度公式E＝eq \f(U,d)，可知膜片与极板间的电场强度增大，C正确；极板所带电量增大，电源给极板充电，充电电流向下通过电阻R，D错误。
例2.BD 【分析】依据电容的定义式C＝与电容的决定式C＝，结合电压与正对面积不变，从而判定电容器的电量，再由E＝来确定电场强度的大小。
【解答】解：AB、由公式E＝，因两端的电压始终保持不变，当键未被按下时两金属片的距离为0.6mm，当键被按下时两金属片的距离为0.3mm，则金属片间的场强变为原来的两倍，故A错误，B正确；
CD、因极板间距减小一半，依据电容的决定式C＝，可知，电容增大一倍，再依据电容的定义式C＝，则金属片上的电荷量变为原来的两倍，故C错误，D正确；
例3.ABC 【分析】依据油量的变化，从而确定电容器的正对面积的变化，再由电容的决定式C＝，可知，电容的变化，最后由电容的定义式C＝，确定电容器极板电量的变化，进而判定电流方向。
【解答】解：ABC、开关S闭合后，则电容器的极板间电压U不变，当油量减少时，则电容器的正对面积减小，依据电容的决定式C＝，可知，电容C减小，由电容的定义式C＝，可知，电容器所带电量Q减小，电容器处于充电状态，则电流向下经过G表，故AC错误，B正确；
D、当电容器既不放电，也不充电时，电表G示数为零，而油箱中油量不一定为零，故D错误；
故选：B。
例4.BC 解析：静止时，N板不动，电容器的电容不变，则电容器电荷量不变，则电流表示数为零，电容器M极板因为与电源正极相连，所以其带正电，故A错误；由静止突然向前加速时，N板向后运动，则板间距变大，根据C＝eq \f(εrS,4πkd)可知，电容器的电容减小，电容器带电荷量减小，则电容器放电，则电流由b向a流过电流表，故B、C正确；保持向前匀减速运动时，加速度恒定不变，则N板的位置在某位置不动，电容器电荷量不变，电路中无电流，则电阻R发热功率为零，故D错误。
例5.B 解析：根据C＝eq \f(εrS,4πkd)，在受到风力作用时，d减小，则电容器电容变大，故A错误；极板间电场强度E＝eq \f(U,d)＝eq \f(\f(Q,C),d)＝eq \f(Q,Cd)＝eq \f(4πkQ,εrS)不变，故B正确；极板间电压U＝eq \f(Q,C)变小，故C错误；风力越小，d越大，极板间电压越大，静电计指针张角越大，故D错误。
例6.C 解析：电流计的指针向左偏时，可知电容器极板上的电荷量减小，说明电容器放电，由电容定义式C＝eq \f(Q,U)可知，U不变，Q减小，C减小，由电容决定式C＝eq \f(εrS,4πkd)可知，电容器极板间的电介质减少，被测物体向右移动，故A、B错误；当电流计的指针向右偏时，同理可得，电源在对电容器充电，由电容定义式C＝eq \f(Q,U)可知，U不变，Q增大，C增大，故C正确，D错误。
【针对训练】
1.A 解析：材料温度升高，材料膨胀，电容器两板间距减小，根据C＝eq \f(εrS,4πkd)，电容增大。由于电容器两板间电势差不变，根据C＝eq \f(Q,U)，极板所带电荷量增大，A正确；滑动变阻器滑片向下滑动，阻值减小，根据E＝U＋eq \f(E,R＋r)r，可知检测仪的工作电压降低，B错误；材料温度降低，同理A选项，极板所带电荷量减小，则灵敏电流计的电流方向为从b到a，C错误；断开开关，电容器放电，则灵敏电流计上有从b到a的短暂电流，D错误。
2.D
【分析】依据电容的决定式C＝，结合电容的定义式C＝，及针对本题电容器的电量不变，即可求解。
【解答】解：AB、由公式C＝，可知当被测物体带动电介质板向左移动时，导致两极板间电介质增多，ε变大，则电容C增大，由公式C＝可知，电荷量Q不变时，U减小，则θ减小，故A、B错误；
CD、由公式C＝，可知当F向上压膜片电极时，导致两极板间距离减少，d减小，则电容C增大，由公式C＝可知，电荷量Q不变时，U减小，故C错误、D正确．
【点评】本题电容器动态变化分析问题，考查电容的定义式与决定式的应用，掌握比值定义法的含义，注意两式的区别，同时理解电量何时不变，电压何时不变的条件。
3.B
【分析】依据断开开关电容器的电量Q不变，根据电容的决定式C＝，分析电容的变化，再由电容的定义式C＝，明确电容器两端电势差变化，及静电计指针变化情况，最后由E＝，结合电容的决定式与定义式，导出电场强度的综合表达式，即可判定。
【解答】解：ACD、闭合开关，一小段时间后断开开关，则电容器极板电量Q不变，
当塑料壳变厚时，介电常数变大，根据电容的决定式C＝，可知，电容C增大，
由电容的定义式C＝，可知，两板间电压减小，则静电计指针偏角减小，故ACD错误；
B、根据公式E＝，结合电容的决定式C＝，与电容的定义式C＝，可得，电场强度的综合表达式E＝，可知，当介电常数变大，电场强度减小，故B正确。
【点评】本题考查了电容的定义式与决定式、匀强电场中场强与电势差的关系，并掌握电场强度的综合表达式的推导等，同时要注意明确由于电容器与电源断开，因此电容器极板的电量不变。
4.BD 解析：电流表的示数增大，说明电路中的电流增大，电阻减小，所以这个热敏电阻的电阻率是随温度的升高而减小的；电阻率减小，电阻值在其他条件不变时减小，导电性能变好，故B、D正确
5.D 【解答】解：AB、发现电流计指针偏向b端，说明电容器处于充电状态，即电容器的电量增多，
由于电容器极板间的电压U不变，根据C＝，可知，电容器的电容C增大，
再根据电容的决定式C＝，要使电容C增大，则电介质与正对面积增大，或极板间距减小，
依据题意，可知，甲、乙两板间纸张厚度变大，即电介质增大，故ABC错误，D正确。
6.答案：升高
【分析】由图可知电容器的构造，再由平行板电容器的决定式C＝进行分析即可．
【解答】解：由图可知，液体与芯柱构成了电容器，由图可知，两板间距离不变；液面变化时两极板的正对面积发生变化，则由C＝可知，当电容增大时只能是正对面积S增大，可知液面升高；
【点评】本题考查平行板电容器在生产生活中的应用，注意由题意找出我们常见的模型再时行分析．
