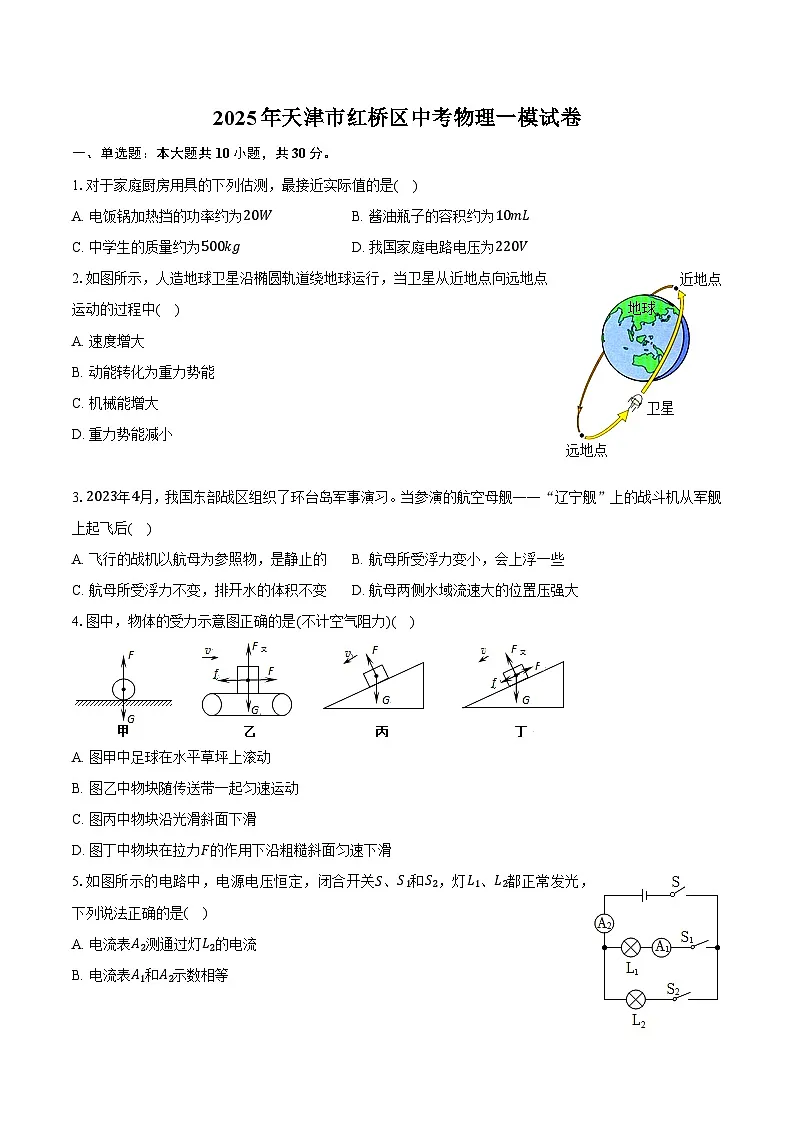

2025年天津市红桥区中考物理一模试卷

这是一份2025年天津市红桥区中考物理一模试卷，共14页。试卷主要包含了单选题，多选题，填空题，实验探究题，计算题等内容，欢迎下载使用。
1.对于家庭厨房用具的下列估测，最接近实际值的是( )
A. 电饭锅加热挡的功率约为20WB. 酱油瓶子的容积约为10mL
C. 中学生的质量约为500kgD. 我国家庭电路电压为220V
2.如图所示，人造地球卫星沿椭圆轨道绕地球运行，当卫星从近地点向远地点运动的过程中( )
A. 速度增大
B. 动能转化为重力势能
C. 机械能增大
D. 重力势能减小
3.2023年4月，我国东部战区组织了环台岛军事演习。当参演的航空母舰——“辽宁舰”上的战斗机从军舰上起飞后( )
A. 飞行的战机以航母为参照物，是静止的B. 航母所受浮力变小，会上浮一些
C. 航母所受浮力不变，排开水的体积不变D. 航母两侧水域流速大的位置压强大
4.图中，物体的受力示意图正确的是(不计空气阻力)( )
A. 图甲中足球在水平草坪上滚动
B. 图乙中物块随传送带一起匀速运动
C. 图丙中物块沿光滑斜面下滑
D. 图丁中物块在拉力F的作用下沿粗糙斜面匀速下滑
5.如图所示的电路中，电源电压恒定，闭合开关S、S1和S2，灯L1、L2都正常发光，下列说法正确的是( )
A. 电流表A2测通过灯L2的电流
B. 电流表A1和A2示数相等
C. 断开S2，电流表A2示数变小
D. 断开S2，灯L1变暗

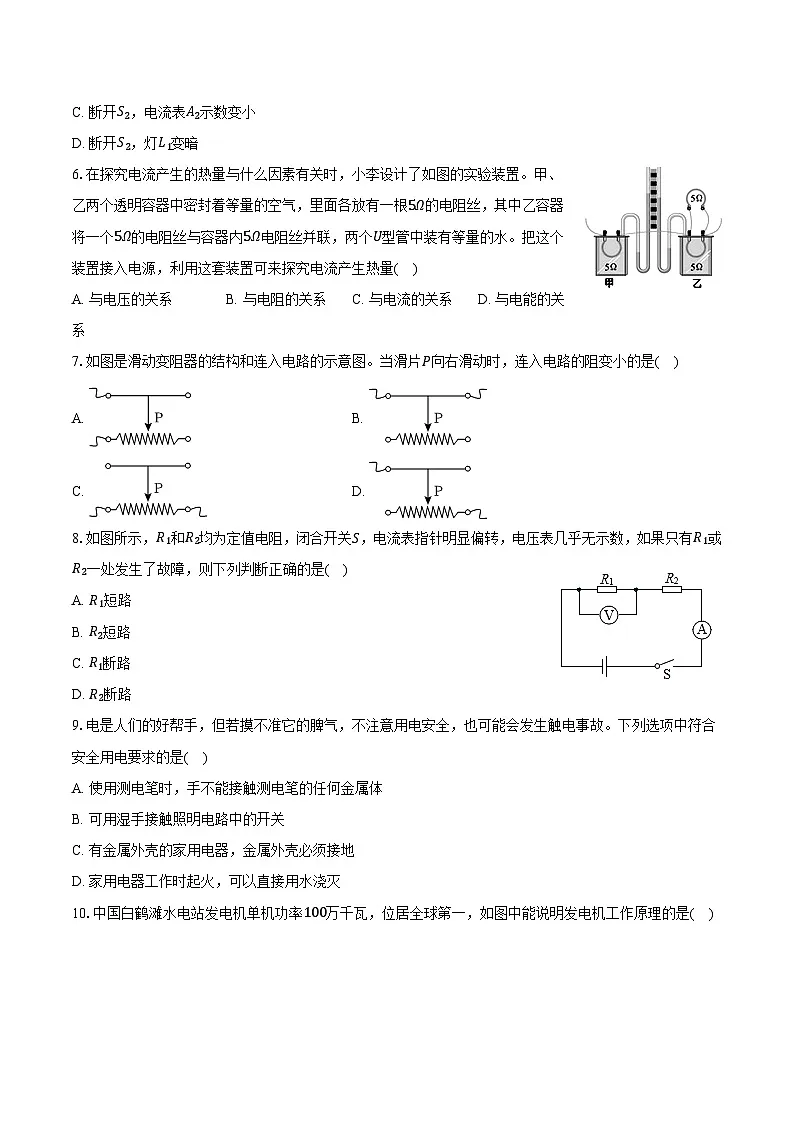

6.在探究电流产生的热量与什么因素有关时，小李设计了如图的实验装置。甲、乙两个透明容器中密封着等量的空气，里面各放有一根5Ω的电阻丝，其中乙容器将一个5Ω的电阻丝与容器内5Ω电阻丝并联，两个U型管中装有等量的水。把这个装置接入电源，利用这套装置可来探究电流产生热量( )
A. 与电压的关系B. 与电阻的关系C. 与电流的关系D. 与电能的关系
7.如图是滑动变阻器的结构和连入电路的示意图。当滑片P向右滑动时，连入电路的阻变小的是( )
A. B.
C. D.
8.如图所示，R1和R2均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，如果只有R1或R2一处发生了故障，则下列判断正确的是( )
A. R1短路
B. R2短路
C. R1断路
D. R2断路
9.电是人们的好帮手，但若摸不准它的脾气，不注意用电安全，也可能会发生触电事故。下列选项中符合安全用电要求的是( )
A. 使用测电笔时，手不能接触测电笔的任何金属体
B. 可用湿手接触照明电路中的开关
C. 有金属外壳的家用电器，金属外壳必须接地
D. 家用电器工作时起火，可以直接用水浇灭

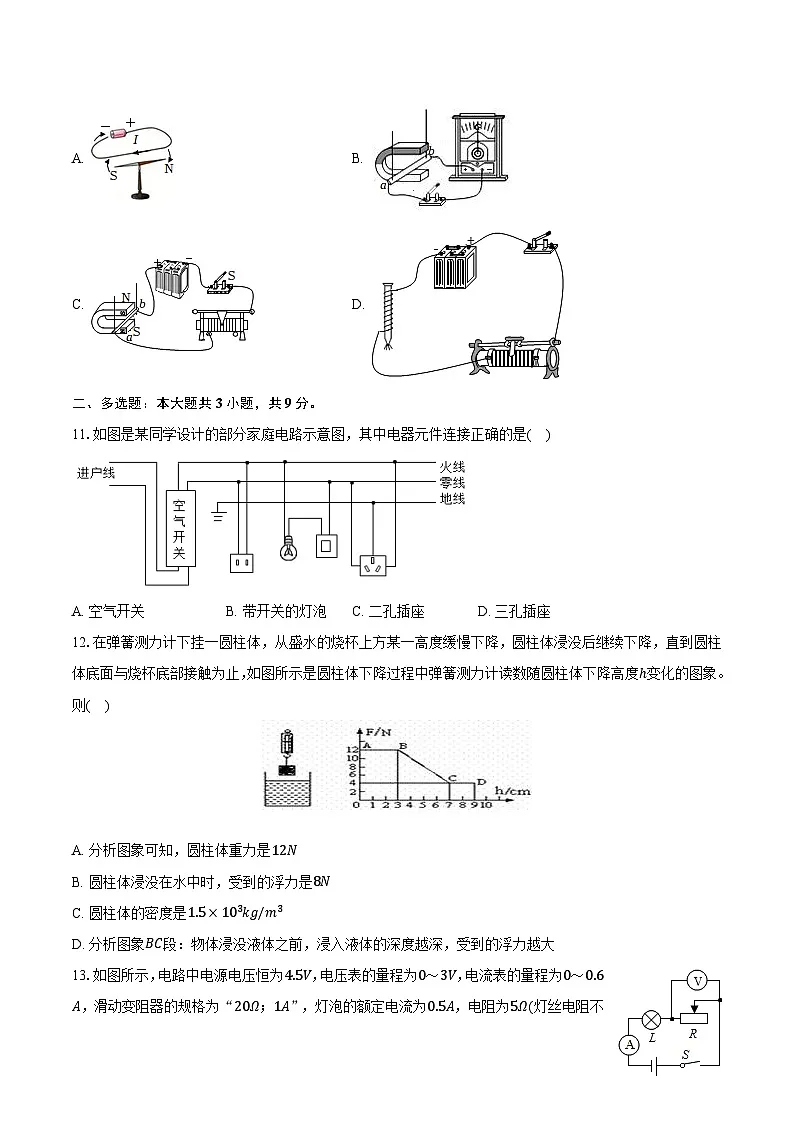

10.中国白鹤滩水电站发电机单机功率100万千瓦，位居全球第一，如图中能说明发电机工作原理的是( )
A. B.
C. D.
二、多选题：本大题共3小题，共9分。
11.如图是某同学设计的部分家庭电路示意图，其中电器元件连接正确的是( )
A. 空气开关B. 带开关的灯泡C. 二孔插座D. 三孔插座
12.在弹簧测力计下挂一圆柱体，从盛水的烧杯上方某一高度缓慢下降，圆柱体浸没后继续下降，直到圆柱体底面与烧杯底部接触为止，如图所示是圆柱体下降过程中弹簧测力计读数随圆柱体下降高度h变化的图象。则( )
A. 分析图象可知，圆柱体重力是12N
B. 圆柱体浸没在水中时，受到的浮力是8N
C. 圆柱体的密度是1.5×103kg/m3
D. 分析图象BC段：物体浸没液体之前，浸入液体的深度越深，受到的浮力越大
13.如图所示，电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω；1A”，灯泡的额定电流为0.5A，电阻为5Ω(灯丝电阻不变)。闭合开关，要求两电表的示数均不能超过所选量程，灯泡两端电压不允许超过额定值，则下列说法正确的是( )
A. 滑动变阻器允许的调节范围是4～10Ω
B. 电流表最大示数为0.6A
C. 当滑动变阻器的滑片向左滑动过程中，电压表示数变大，灯泡变亮
D. 当电路中电流最大时，灯泡与滑动变阻器两端的电压比为5：4
三、填空题：本大题共6小题，共24分。
14.小明乘车去奶奶家玩，坐在行驶的汽车上，刹车时，人会向前倾，这是由于人具有______；车上安全锤的头部做得很尖，这样设计的目的是为了增大______。
15.生活中的“吸”字常蕴含着丰富的物理知识，如：用吸管将饮料“吸”入口中，是利用了______的作用；梳过头发的塑料梳子能“吸”小纸屑，是因为梳子带了______。
16.在水平地面上，用20N的力沿水平方向拉着重为50N的小车前进了5m，拉力做功是______J，重力做功是______J.
17.如图所示，根据通电螺线管的磁感线方向，可判断通电螺线管左端为______极，小磁针静止时的b端为______极。
18.如图所示，当开关S闭合后，电流表A1和A2的示数之比为3：2，则通过R1和R2的电流之比为______，R1和R2的阻值之比为______。
19.如图1所示，电能表的读数为______度；如图2甲所示，用核桃钳夹核桃时，用力握紧手柄即可夹碎核桃。将上部的手柄ABC简化为如图2乙所示的杠杆，若F1=20N，l1=10cm，l2=4cm，忽略杠杆自身的重力，则F2的大小为______N。
四、实验探究题：本大题共2小题，共11分。
20.小明同学在做“电压一定时，电流跟电阻的关系”实验时，准备了一下器材：干电池(1.5V)两节，电流表、电压表、滑动变阻器、开关各一只，定值电阻、导线若干，按照如图(1)所示的电路图进行实验，请你完成下列内容。
(1)按照如图(1)所示的电路图，以笔画线代替导线，完成上图实物图的电路连接。
(2)将电路连接正确后，闭合开关，移动滑动变阻器滑片P，电压表、电流表示数如图(2)所示，电流表的示数为______A，此时小明连入电路的电阻R的阻值为______Ω.
(3)实验过程中，小明用20Ω电阻替代10Ω电阻继续实验时，为了正确完成实验，应将滑动变阻器的滑片P向______(选填“a”或“b”)移动。
21.如图所示是“探究物体的动能跟哪些因素有关”的实验装置示意图，让小球A从斜面上某点滚下，撞击在水平面上的木块B，木块B移动一段距离。
(1)该实验中所探究物体的动能是指______(选填“小球A”或“木块B”)的动能。
(2)实验表明，让小球A分别从斜槽不同高度由静止滚下，高度越大，速度越______，木块B被撞得越远。
可得结论：______。
(3)若要研究物体动能与质量的关系，应让不同质量的小球A从斜面______高度由静止滚下，观察比较木块B被撞移动的距离。
五、计算题：本大题共4小题，共26分。
22.某校师生自制了一台电热水器．将它接在220V家庭电路中，电阻通过5A的电流时通电6min，使2kg的水从20℃升高到60℃.已知水的比热容为4.2×103J/(kg⋅℃).求：
(1)水吸收的热量；
(2)电热水器的热效率．
23.如图所示的电路中，电源两端电压U=9V，R1、R2、R3均为定值电阻，其中R2=45Ω，R3=30Ω。
(1)当闭合开关S和S1，断开开关S2时，求R3两端的电压U3；
(2)当开关S、S1和S2均闭合时，求电流表的示数I；
(3)当闭合开关S，断开开关S1和S2时，电压表示数为6V，求R1消耗的电功率P。
24.现有一个阻值为20Ω的定值电阻R0，一个电压约为15V的电源，一个量程为0～1A的电流表，一个单刀双掷开关及导线若干。请你利用上述器材设计实验，测出约为10Ω的未知电阻Rx的阻值。要求：
(1)画出实验电路图；
(2)写出主要的实验步骤和需要测量的物理量；
(3)写出待测电阻Rx的数学表达式(用已知量和测量量表示)。
25.小明在研究物体的浮沉问题时，制作了一个空腔“浮沉子”，将其放入一个底面积为S、水深为h0的薄壁柱形容器内。刚放入水中时，浮沉子恰好悬浮，此时水深为h1，如图所示；一段时间后，由于渗漏空腔内开始进水，最后空腔充满了水，浮沉子沉底且完全浸没，此时水的深度降为h2。已知水的密度为ρ0，则：
(1)所制作浮沉子的质量为？
(2)所制作的浮沉子的密度为？
答案和解析
1.【答案】D
【解析】A、电饭锅加热挡的功率约为1000W，故A不合实际；
B、酱油瓶子的容积约为500mL，故B不合实际；
C、中学生的质量约为50kg，故C不合实际；
B、我国家庭电路电压为220V，故D符合实际。故选：D。
2.【答案】B
【解析】外太空没有空气阻力，卫星在绕地运动过程中机械能守恒，当卫星从近地点向远地点运动时，卫星质量不变，所处高度增加，重力势能增加，故动能减小，运动的速度减小，动能转化为重力势能，故ACD错误、B正确。故选：B。
3.【答案】B
【解析】A、飞行的战机以航母为参照物，战机的位置在发生变化，是运动的，故A错误；
BC、航空母舰一直漂浮在水面上，所受浮力等于重力大小；若舰上的战斗机飞离甲板后，其总重力减小，则航空母舰所受的浮力变小；由F浮=ρ水gV排可知，在水的密度一定时，所受浮力变小，则排开水的体积变小，舰身将上浮一些，故B正确，C错误；
D、流体的压强跟流速有关，流速越大，压强越小，因此航母两侧水域流速大的位置压强小，故D错误。
故选：B。
4.【答案】C
【解析】
A、足球在水平草坪上滚动，不计空气阻力，足球受到三个力的作用，在竖直方向上受到竖直向下的重力、竖直向上的支持力，在水平方向上受到与运动方向相反的摩擦力作用，作用点均在足球的重心上，而图中缺少摩擦力的示意图，故A错误；
B、由于物体和传送带一起匀速运动，相对静止，所以物体不受摩擦力的作用，也不受推力的作用，只受竖直向下的重力和竖直向上的支持力的作用，并且这两个力是一对平衡力，作用点在物体重心上；图中多了摩擦力和推力的示意图。故B错误；
C、物块沿光滑斜面下滑，它受到竖直向下的重力、垂直于斜面向上的支持力作用，作用点在物体重心，因为斜面是光滑的，所以不受摩擦力的作用，故C正确；
D、物块在拉力F的作用下沿粗糙斜面匀速下滑，物块受到拉力、竖直向下的重力、垂直于斜面向上的支持力的作用，由于物块下滑，所以摩擦力的方向应该平行于斜面向上，而图中摩擦力方向平行于斜面向下了。故D错误。故选：C。
5.【答案】C
【解析】A、如图所示的电路，闭合开关S、S1和S2，灯L1和L2并联，电流表A1 测通过灯L1 的电流，电流表A2 测干路中的电流，故A错误；
B、由并联电路中，干路中的电流等于各支路中的电流之和可知，电流表A1 的示数比电流表A2 的示数小，故B错误；
C、断开S2，电路只有一个灯L1，电流表A2的示数与电流表A1 的示数相等，所以电流表A2示数变小，故C正确；
D、并联电路，用电器互不影响，所以断开开关S2，灯L1 亮度不变，故D错误。故选：C。
6.【答案】C
【解析】两个相同的电阻串联在电路中，通电时间和电阻相同，当给其中一个并联一个电阻时，电阻的电流改变，探究电流产生热量跟电流关系。
通过实验可以得出结论：通过导体的电流越大，产生的热量越多。故选：C。
7.【答案】D
【解析】A、图中滑片左侧的电阻丝接入电路，滑片向右移动时，接入电路中电阻丝的长度增大，连入电路的电阻变大，故A不符合题意。
B、图中同时接入上方两接线柱，相当于接入一导线，滑片移动时，连入电路的电阻为0，故B不合题意；
C、图中同时接入下方两接线柱，相当于接入一定值电阻，滑片移动时，连入电路的电阻不变，故C不合题意；
D、图中滑片右侧的电阻丝接入电路，滑片向右移动时，接入电路中电阻丝的长度减小，则连入电路的电阻变小，故D符合题意。故选：D。
8.【答案】A
【解析】由电路图知，闭合开关S，两电阻串联，电流表测电路中电流，电压表测R1两端电压。
闭合开关S，电流表指针明显偏转，说明电路为通路，即没有断路，故CD错误；
若R1短路，则电压表也被短路，电压表无示数，电路为R2的简单电路，有电流通过R2和电流表，则电流表有示数，符合题意，故A正确；
若R2短路，电路为R1的简单电路，有电流通过R1和电流表，R1两端电压等于电源电压，则电压表和电流表都有示数，不符合题意，故B错误；故选：A。
9.【答案】C
【解析】A、使用测电笔时，手必须接触测电笔的笔尾金属体，故A不符合安全用电的要求；
B、生活用水是导体，用湿手拔热水器的开关，会发生触电事故；故B不符合安全用电的要求；
C、有金属外壳的用电器，其金属外壳一定要通过三脚插头接地，以防用电器外壳带电，会危及人身安全。故C符合安全用电的要求；
D、家用电器工作时起火，应该先切断电源，不可以直接用水浇灭，故D不符合安全用电的要求。
故选：C。
10.【答案】B
【解析】A、如图是奥斯特实验，奥斯特实验第一个揭示了电和磁之间的联系，说明了电流周围存在磁场，故A错误；
B、开关闭合后，在外力作用下使导体做切割磁感应线运动，则电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，故B正确；
C、这是研究通电导体在磁场中受力的实验，是电动机的原理，故C错误；
D、这是研究电磁铁的磁性强弱影响因素的实验，不能说明发电机工作原理，故D错误。
故选：B。
11.【答案】ACD
【解析】A、空气开关相当于保险丝，应串联在干路中，连接正确，故A正确；
B、开关应接在火线上，当开关断开时，能切断火线；若开关接在零线上，开关断开时，灯泡连接着火线，不安全；由图可知，电路中明显的错误是开关接在零线上了、灯泡接在火线上了，即开关和灯泡的连接错误，故错误；
C、由图知，两孔插座与其他用电器并联，接线是“左零右火”，连接正确，故C正确
D、三孔插座与其他用电器并联，接线是“左零右火上地线”，连接正确，故D正确。
故选：ACD。
12.【答案】ABCD
【解析】(1)由图象可知，当h=0时，弹簧测力计示数为12N，
此时圆柱体在空气中，根据二力平衡条件可知，G=F示=12N，故A正确；
(2)从h=7cm开始，弹簧测力计示数不变，说明此时圆柱体已经浸没在水中，对圆柱体受力分析可知，
F浮=G-F示=12N-4N=8N，故B正确；
(3)由阿基米德原理F浮=ρ液V排g得：
V排=F浮ρ水g=8N1.0×103kg/m3×10N/kg=8×10-4m3，
因为物体是全部浸没，所以V物=V排=8×10-4m3，
由公式G=mg可求出物体的质量：
m=Gg=12N10N/kg=1.2kg，
ρ物=mV物 =1.2kg8×10-4m3=1.5×103kg/m3，故C正确；
(4)分析图象BC段，物体在液体中的深度逐渐增加，测力计读数在减小，
说明物体在慢慢浸入水中，V排在逐渐增大，物体受到的浮力也在逐渐增大，故D正确。
故选：ABCD。
13.【答案】AD
【解析】由电路图可知，闭合开关，L与R串联，电压表测R两端电压，电流表测电路中电流。
A、灯泡正常发光的电流0.5A，电流表的量程为0～0.6A，
所以电路中电流：I=URL+R≤0.5A，即：4.5V5Ω+R≤0.5A，解得：R≥4Ω，
电压表的量程为0～3V，所以，UV=IR=URL+R'×R'≤3V，即：4.5V5Ω+R'×R'≤3V，解得：R≤10Ω，
所以两电表的示数均不能超过量程，灯泡两端电压不允许超过额定值，滑动变阻器允许的调节范围是4Ω～10Ω，故A正确；
B、由于灯泡正常发光电流0.5A，电流表的量程为0～0.6A，所以，电流表最大示数为0.5A，故B错误；
C.当滑动变阻器的滑片向左滑动过程中，变阻器R接入电路中的电阻变小，电路的总电阻变小，由I=UR知道，电路中的电流(A表示数)变大，灯泡两端的电压变大，因串联电路中总电压等于各分电压之和，所以，R两端的电压变小，即电压表的示数变小，因灯泡的亮暗取决于实际功率的大小，所以，由P=UI知道，灯泡的实际功率变大，灯泡变亮，故C错误；
D.由以上分析知道，电路中最大电流0.5A，此时滑动变阻器接入电路的电阻为R″=4Ω，由串联分压原理知道，灯泡与滑动变阻器两端的电压比为：
，故D正确。
故选：AD。
14.【答案】惯性 压强
【解析】(1)坐在行驶的汽车上，刹车时，人会向前倾，这是由于人具有惯性保持原来的运动状态继续运动；
(2)车上安全锤的头部做得很尖，在压力一定时，减小了受力面积增大压强。
故答案为：惯性；压强。
15.【答案】大气压 电
【解析】用吸管吸饮料时，吸管内气压减小，小于外界大气压，在大气压的作用下饮料被压入吸管；
梳头发时，梳子与头发摩擦后带上了电，能够吸引小纸屑。
故答案为：大气压；电。
16.【答案】100；0
【解析】(1)拉力做的功W=Fs=20N×5m=100J；
(2)重力的方向是竖直向下的，而物体是在水平方向上移动了5m，没有在重力方向上移动距离，所以重力做功为0J．
故答案为：100；0．
17.【答案】S N
【解析】磁体外部的磁感线总是从N极出发，回到S极，由此可知图中通电螺线管的右端为N极、左端为S极；
因同名磁极相互排斥，异名磁极相互吸引，所以小磁针静止时的b端为N极；
故答案为：S；N。
18.【答案】1：2 2：1
【解析】由电路图可知，R1与R2并联，电流表A1测干路电流，电流表A2测R2支路的电流，
因并联电路中干路电流等于各支路电流之和，
所以，两支路的电流之比：
I1I2=IA1-IA2IA2=3-22=12，
因并联电路中各支路两端的电压相等，
所以，由I=UR可得，R1和R2的阻值之比：
R1R2=UI1UI2=I2I1=21。
故答案为：1：2；2：1。
19.【答案】213.9 50
【解析】电能表的读数为213.9kW⋅h=213.9度。
根据杠杆平衡条件，由图得，F1l1=F2l2，即20N×10cm=F2×4cm，解得，F2=50N。
故答案为：213.9；50。
20.【答案】(1)见下图；(2)0.4；5；(3)b

【解析】(1)已知电源电压为3V，所以电压表的量程为0～3V；电流表的量程为0～0.6A；
将电流表、被测电阻以及滑动变阻器串联连接，电压表并联在被测电阻两端；注意滑动变阻器按一上一下的原则接线；如下图所示：
(2)由图可知，电流表所选量程为0～0.6A；则电流表的最小分度为0.02A，故指针所指的示数为0.4A；
电压表的量程为：0～3V，分度值为0.1V，电压为2V，则由欧姆定律可得：
电阻R=UI=2V0.4A=5Ω；
(3)用20Ω的电阻替换10Ω的电阻后，电路总电阻变大，电源电压不变，
由欧姆定律I=UR可知，电路中的电流变小，电阻阻值变大，电阻分压变大，电压表的示数将变大。
若要使电压表示数仍保持不变，应减小电阻两端电压，增大滑动变阻器分压，滑动变阻器滑片应向阻值增大的方向移动，即滑片适当向b端移动。
故答案为：(1)见上图；(2)0.4；5；(3)b。
21.【答案】小球A 大 质量相同时，速度越大，物体的动能就越大 不同
【解析(1)实验中探究的是小球A的动能大小；
(2)小球A从斜槽不同高度处滚下，目的是使小球A到达水平面的速度不同，高度越大，速度越大，木块B被撞得越远，说明质量相同时，小球的速度越大，动能越大；
(3)要探究动能与质量的关系，这样应让不同质量的小球A从斜面同一高度由静止滚下，使小球到达水平面的速度相同，观察比较木块B被撞移动的距离，得出动能与质量的关系。
故答案为：(1)小球A；(2)大；质量相同时，速度越大，物体的动能就越大；(3)不同。
22.【答案(1)水吸收热量：Q吸=cm△t=4.2×103J/(kg⋅℃)×2kg×(60℃-20℃)=3.36×105J；
(2)电热水器消耗的电能：W=UIt=220V×5A×6×60s=3.96×105J；
电热水器的热效率：η=Q吸W×100%=3.36×105J3.96×105J×100%≈85%．
答：(1)水吸收的热量为3.36×105J.
(2)电热水器的热效率为85%．
23.【答案(1)当闭合开关S和S1，断开开关S2时，R1被短路，R2为断路，电路为R3的简单电路，则R3两端的电压U3=U=9V；
(2)当开关S、S1和S2均闭合时，R2、R3为并联，并联电路的电压规律可知，R2、R3为两端电压U2=U3=U=9V，
则流经R2的电流I2=U2R2=9V45Ω=0.2A，
流经R3的电流I3=U3R3=9V30Ω=0.3A，
则电流表的示数I=I2+I3=0.2A+0.3A=0.5A；
(3)当闭合开关S，断开开关S1和S2时，R1和R3为串联，电压表测量R3两端电压，由并联电路的电压规律可知R1两端电压：
U1=U-U3'=9V-6V=3V，
流经R3的电流：
I'=U3'R3=6V30Ω=0.2A，
串联电路中电路处处相等，R1消耗的电功率：
P=U1×I'=3V×0.2A=0.6W。
答：(1)R3两端的电压U3为9V；
(2)电流表的示数I为0.5A；
(3)R1消耗的电功率P为0.6W。
24.【答案(1)
(2)①按上图连接电路；
②将开关的刀掷向1，记下电流表的示数I1；
③将开关的刀掷向2，记下电流表的示数I2。
(3)在②中，由欧姆定律的变形公式，电源电压U=I1R0；
在③中，两电阻串联，电流表测电路中的电流，由欧姆定律的变形公式，电路的总电阻：
R=UI2=I1R0I2，
根据电阻的串联，待测电阻的电阻：
Rx=R-R0=I1R0I2-R0=I1-I2I2R0
25.【答案(1)刚放入水中时，浮沉子恰好悬浮，排开水的体积为：
V排=S(h1-h0)；
悬浮时，浮力等于重力，根据阿基米德原理F浮=G排，则有：G物=F浮=G排；
即m物g=m排g=ρ0gV排=ρ0gS(h1-h0)
解得浮沉子的质量为：
m物=ρ0gS(h1-h0)g=ρ0S(h1-h0)；
(2)一段时间后，空腔充满了水，浮沉子沉底且完全浸没，此时水的深度降为 h2，实心部分的体积为：
V实=S(h2-h0)；
则材料的密度为：
ρ=m物V实=ρ0S(h1-h0)S(h2-h0)=h1-h0h2-h0ρ0。
答：(1)所制作浮沉子的质量为ρ0S(h1-h0)；
(2)所制作的浮沉子的材料密度为h1-h0(h2-h0)ρ0。
