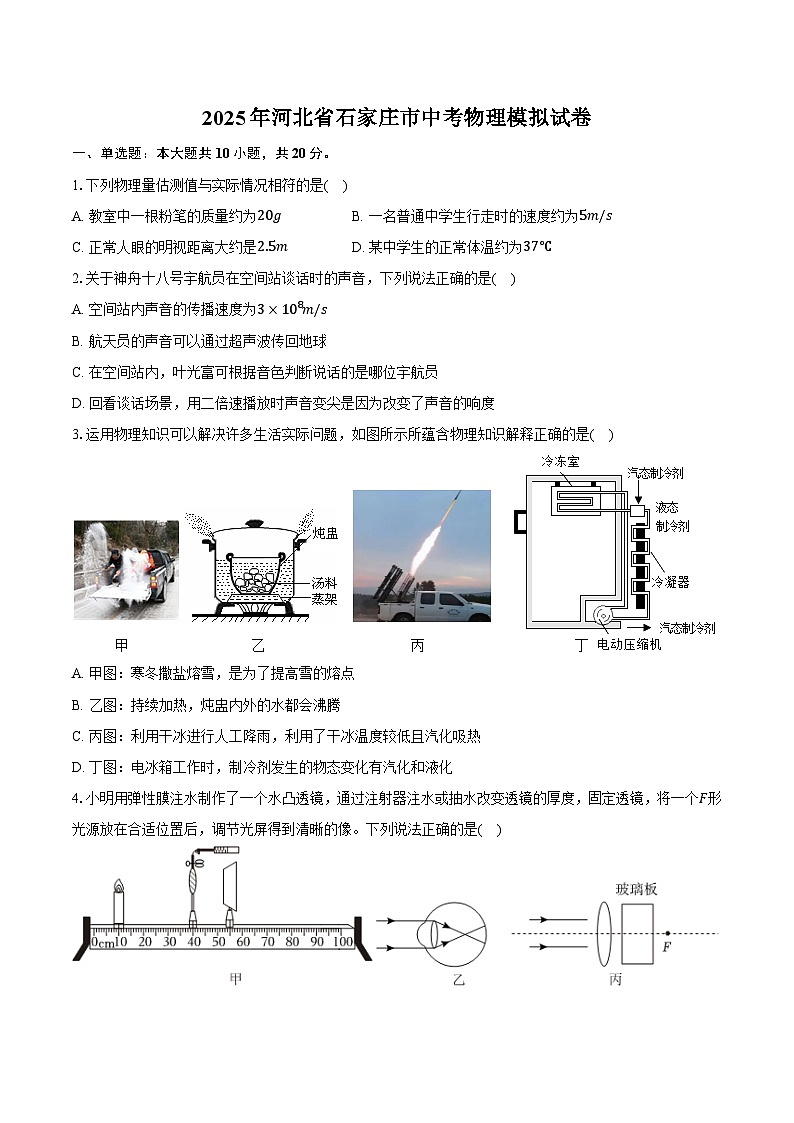

2025年河北省石家庄市中考物理模拟试卷

这是一份2025年河北省石家庄市中考物理模拟试卷，共16页。试卷主要包含了单选题，填空题，实验探究题，计算题等内容，欢迎下载使用。
1.下列物理量估测值与实际情况相符的是( )
A. 教室中一根粉笔的质量约为20gB. 一名普通中学生行走时的速度约为5m/s
C. 正常人眼的明视距离大约是2.5mD. 某中学生的正常体温约为37℃
2.关于神舟十八号宇航员在空间站谈话时的声音，下列说法正确的是( )
A. 空间站内声音的传播速度为3×108m/s
B. 航天员的声音可以通过超声波传回地球
C. 在空间站内，叶光富可根据音色判断说话的是哪位宇航员
D. 回看谈话场景，用二倍速播放时声音变尖是因为改变了声音的响度
3.运用物理知识可以解决许多生活实际问题，如图所示所蕴含物理知识解释正确的是( )
A. 甲图：寒冬撒盐熔雪，是为了提高雪的熔点
B. 乙图：持续加热，炖盅内外的水都会沸腾
C. 丙图：利用干冰进行人工降雨，利用了干冰温度较低且汽化吸热
D. 丁图：电冰箱工作时，制冷剂发生的物态变化有汽化和液化
4.小明用弹性膜注水制作了一个水凸透镜，通过注射器注水或抽水改变透镜的厚度，固定透镜，将一个F形光源放在合适位置后，调节光屏得到清晰的像。下列说法正确的是( )

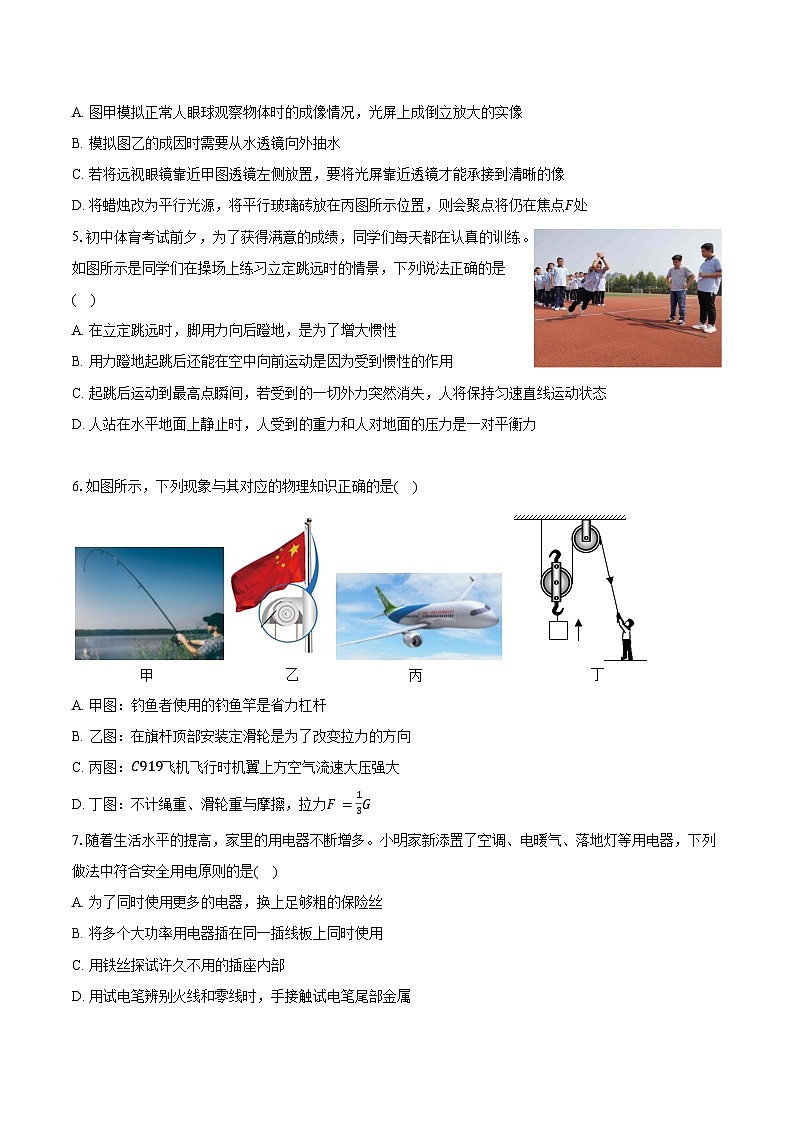

A. 图甲模拟正常人眼球观察物体时的成像情况，光屏上成倒立放大的实像
B. 模拟图乙的成因时需要从水透镜向外抽水
C. 若将远视眼镜靠近甲图透镜左侧放置，要将光屏靠近透镜才能承接到清晰的像
D. 将蜡烛改为平行光源，将平行玻璃砖放在丙图所示位置，则会聚点将仍在焦点F处
5.初中体育考试前夕，为了获得满意的成绩，同学们每天都在认真的训练。如图所示是同学们在操场上练习立定跳远时的情景，下列说法正确的是( )
A. 在立定跳远时，脚用力向后蹬地，是为了增大惯性
B. 用力蹬地起跳后还能在空中向前运动是因为受到惯性的作用
C. 起跳后运动到最高点瞬间，若受到的一切外力突然消失，人将保持匀速直线运动状态
D. 人站在水平地面上静止时，人受到的重力和人对地面的压力是一对平衡力
6.如图所示，下列现象与其对应的物理知识正确的是( )
A. 甲图：钓鱼者使用的钓鱼竿是省力杠杆
B. 乙图：在旗杆顶部安装定滑轮是为了改变拉力的方向
C. 丙图：C919飞机飞行时机翼上方空气流速大压强大
D. 丁图：不计绳重、滑轮重与摩擦，拉力F=13G
7.随着生活水平的提高，家里的用电器不断增多。小明家新添置了空调、电暖气、落地灯等用电器，下列做法中符合安全用电原则的是( )
A. 为了同时使用更多的电器，换上足够粗的保险丝
B. 将多个大功率用电器插在同一插线板上同时使用
C. 用铁丝探试许久不用的插座内部
D. 用试电笔辨别火线和零线时，手接触试电笔尾部金属
8.如图所示，是一款由磁吸头和充电线组成的新型充电线。使用时将磁吸头插入手机、当充电线头靠近磁吸头时，会自动吸附在一起对手机进行充电。下列有关分析正确是( )
A. 磁吸头内的磁体只有一个磁极B. 磁吸头内的磁体周围存在磁感线
C. 充电线头内肯定有磁性材料或磁体D. 自动吸附利用了同名磁极相互吸引
9.下列有关热和能的说法中，正确的是( )
A. 一块0℃的冰熔化成0℃的水时，内能不变
B. 在四冲程内燃机中，做功冲程将内能转化为机械能
C. 发生热传递时，温度总是从高温物体传递给低温物体
D. 夏天在室内洒水降温，主要利用了水的比热容较大的性质
10.粮食在正常储存过程中含水量应低于12%。图甲是小晋设计的监测含水量变化的电路图。电源电压恒为6V，R0是滑动变阻器，湿敏电阻R的阻值随含水量的变化关系如图乙所示，报警仪由量程为0～3V的电压表改装而成。闭合开关S，将滑片调至某一位置固定，当含水量达到12%时，报警仪指针指在表盘中央。下列说法正确的是( )
A. 含水量增加时，电路中的电流变大
B. 此时滑动变阻器连入电路的阻值为10Ω
C. 当电路电流为0.1A时，指针指在安全区
D. 将滑片向左移动，报警仪的安全区范围会变小
二、填空题：本大题共5小题，共10分。
11.“西塞山前白鹭飞，桃花流水鳜鱼肥。”是唐代张志和的词句。如图所示，在平静湖面上方，一只白鹭水平滑翔。若以白鹭为参照物，它在水中的倒影是______(选填“运动”或“静止”)的，白鹭向上高飞时，则白鹭在水中倒影的大小______(填变小、变大或不变)。
12.甲、乙是两个完全相同的皮球。如图所示，在同一高度同时以大小相等的速度，将甲球竖直向下抛出，乙球竖直向上抛出，不计空气阻力。落地前的运动过程中，甲球的动能______(选填“增大”、“不变”或“减小”)，刚到地面时的速度v甲 ______v乙(选填“大于”、“小于”或“等于”)。
13.中医是中国医学文化的宝贵遗产。为了更好的控制煎药时的火候，某厂家生产了如图甲的一款全自动电煎药壶，它有“加热”和“保温”两个挡位，简化电路图如图乙，其中S2是一个温控开关。

(1)如图乙，当S1和S2闭合时，电煎药壶处于______(选填“加热”或“保温”)挡。
(2)某次煎药时关闭家里其他用电器，测出加热1min电能表表盘转过40圈(电能表盘如图丙所示)，则电煎药壶实际功率为______W。
14.如图甲所示，人体很多关节可以看作由肌肉和骨骼组成的杠杆模型。人的前臂可以看成以肘关节为支点的杠杆，如图乙所示。当手托物件曲肘时，肱二头肌会对前臂施加一个动力F1，物件对前臂施加一个阻力F2。若铅球重为50N，动力臂L1为5cm，阻力臂L2为20cm，则肱二头肌对小臂的拉力F1= ______N。请在图中画出阻力臂L2 ______。
15.近年来，山川田野间一座座风力发电机组拔地而起。风力发电机是利用风力带动风轮旋转，把风的动能转变为风轮轴的机械能，风能属于______(选填“可再生”或“不可再生”)能源。某型号风力发电机转一圈发电量为2kW⋅h，相当于______kg的煤完全燃烧释放的能量(q煤=3×107J/kg)。
三、实验探究题：本大题共3小题，共18分。
16.用鸡蛋做以下实验。

(1)如图甲，夏天从冰箱中拿出的鸡蛋放置一段时间后表面会出现许多小水珠，小水珠是空气中的水蒸气______(填物态变化名称)形成的；
(2)如图乙，将鸡蛋放进茶叶水中煮较长时间，剥开发现蛋白变色，这是______现象；
(3)如图丙，在瓶中放入点燃的酒精棉，用剥壳的熟鸡蛋堵住瓶口，过了一会儿发现鸡蛋在______的作用下进入瓶中。要让吞进锥形瓶中的鸡蛋吐出，可将瓶倒置，并向上面浇______(选填“冷”或“热”)水。
(4)如图丁，鸡蛋放在泡沫板的凹槽内，脚穿软底鞋站在鸡蛋上，鸡蛋并没有破裂，这是通过______减小对鸡蛋的压强。
17.小明测量食用油密度的实验步骤如下：

(1)①将天平放在水平桌面上，移动游码至标尺左端的“0”刻度线后，指针位置如图甲所示，则应将平衡螺母向______(选填“左”或“右”)适当调节，直至天平平衡；
②在天平左盘中放入空烧杯，测得空烧杯的质量为33.8g；
③将食用油倒入烧杯并放在天平左盘中，天平平衡时，右盘所加砝码和游码位置如图乙所示时，食用油和烧杯的总质量为______g；
④将食用油全部倒入空量筒中，测得食用油体积是30mL；
⑤计算得出食用油的密度为______kg/m3。
(2)小华认为小明的操作中烧杯壁上有残留的食用油，产生实验误差，他调整了小明的实验操作顺序，其中更合理的是______；
A.①③④②⑤
B.①④②③⑤
(3)如丙图所示是小华同学在实验操作过程中的情况，他的错误是：______；
(4)他们想出了测食用油密度的其它方法，他们利用实验台上的弹簧测力计、空饮料瓶、水、细线等物品来测量，其操作步骤是：(已知水的密度为ρ水)
①用弹簧测力计测出空饮料瓶所受的重力G1；
②在空饮料瓶中装满水，用弹簧测力计测出瓶和水所受的总重力G2；
③倒掉水，擦干饮料瓶，在瓶中装满食用油，用弹簧测力计测出瓶和食用油所受的总重力G3；
④计算食用油密度ρ= ______。(用已知量和测出的物理量的字母表示)
18.在社会实践活动中，同学们参观了我市大棚蔬菜园。据了解，蔬菜适宜生长的温度在10～30℃之间。同学们想利用热敏电阻和电阻箱(可以调节并显示阻值的变阻器)设计温度报警电路，于是利用电压恒为12V的电源等器材设计了如图1所示的电路探究“热敏电阻R1阻值随环境温度t变化的规律”。

(1)根据图1，用笔画线表示导线将图2中的实物电路连接完整。
(2)连接电路的过程中，应将开关______，并将电阻箱的阻值调至最大，起到______的作用。
(3)将热敏电阻置于0℃的环境中，闭合S1、断开S2，记录电流表示数I0，然后断开S1、闭合S2，调节电阻箱R0直至电流表示数为______，此时R1=R0；将热敏电阻R1置于不同温度的环境中，重复实验，测得的数据如表格：
(4)分析数据可得：①该热敏电阻的阻值随温度的升高而______；②为了满足大棚蔬菜园的要求，热敏电阻R1的阻值变化范围是______Ω。
(5)完成上述实验后，同学们交流后又设计了一种测量小灯泡正常发光时的电阻的方案，设计的电路如图3所示，小灯泡的额定电压已知，R0是阻值已知的定值电阻，请将实验步骤补充完整。
①连接好电路，闭合开关S，将开关S1拨到触点A，移动滑片，使电压表的示数为小灯泡的额定电压U1。
②保持滑片的位置不动，再将开关S1拨到另一触点B，读出电压表的示数U2。
③小灯泡正常发光时的电阻的表达式：R= ______(用U1、U2、R0表示)。
四、计算题：本大题共2小题，共16分。
19.如图所示，足够高的薄壁圆柱形容器放在水平桌面上，容器内水的质量为1kg，水的深度为10cm。不吸水的实心圆柱体A质量为400g，底面积为20cm2，高度为16cm。已知ρ水=1.0×103kg/m3，常数g取10N/kg。
(1)求容器的底面积。
(2)若将圆柱体A竖直放入容器内，求静止时水对容器底部的压强p。
(3)B的质量为600g，体积为700cm3，把B放入容器中，要使B对容器的压力为0，则B的底面积最小为多少？
20.在图(a)所示的电路中，电源电压为18伏，电阻R1的阻值为20欧，电压表、电流表的规格如图(b)所示。闭合开关S，电压表的示数为10伏。(各电表量程选择合适且保持不变)
①求通过电阻R1的电流I1。
②求电阻R2的阻值。
③现用电阻R0替换电阻R1、R2中的一个，替换后，发现两电表的示数一个变大，一个变小，且某一个电表指针正好达到某量程的满刻度。请判断被电阻R0所替换的电阻，并求出电阻R0的阻值。
答案和解析
1.【答案】D
【解析】A、教室中一根粉笔的质量约为5g，故A错误；
B、一名普通中学生行走时的速度约为1.1m/s，故B错误；
C、正常人眼的明视距离大约是25cm=0.25m，故C错误；
D、人的正常体温约为37℃且变化幅度很小，故D正确。
故选：D。
2.【答案】C
【解析】A、空间站内声音的传播速度约为340m/s，故A错误；
B、航天员的声音可以通过电磁波传回地球，超声波不能在真空中传播，故B错误；
C、在空间站内，叶光富可根据音色判断说话的是哪位宇航员，故C正确；
D、回看谈话场景，用二倍速播放时声音变尖是因为改变了声音的音调，故D错误。
故选：C。
3.【答案】D
【解析】A、寒冬撒盐熔雪，是为了降低雪的熔点，故A错误；
B、持续加热，炖盅内外的水温度相同，炖盅内的水由于吸收不到热量，因此不会沸腾，而炖盅外的水可以吸收到热量，所以可以沸腾，故B错误；
C、干冰进行人工降雨，是利用干冰升华吸热导致周围空气温度降低，空气中的水蒸气遇冷液化形成降雨，故C错误；
D、丁图中，当电冰箱工作时，制冷剂在冰箱冷冻室内发生汽化而吸热，使冷冻室温度降低；在外面冷凝器中发生液化而放热，将热散失在空气中，故D正确。
故选：D。
4.【答案】C
【解析】A、由图可知，此时物距大于像距，根据凸透镜成实像时，物距大于像距，成倒立、缩小的实像，故A错误；
B、图乙模拟近视眼成因，近视眼是由于晶状体太厚，折光能力强造成的，因此应该向透镜内注水，故B错误；
C、若将远视眼镜靠近甲图透镜左侧放置，远视眼镜是凸透镜，凸透镜对光线具有会聚作用，会将光线提前会聚成像，因此需将光屏靠近透镜才能承接到清晰的像，故C正确；
D、将蜡烛改为平行光源，将平行玻璃砖放在丙图所示位置，因玻璃砖对光线具有折射作用，所以会聚点不会在焦点F处，故D错误。
故选：C。
5.【答案】C
【解析】
A、在立定跳远时，脚用力向后蹬地，地给人向前的作用力，使人向前运动；惯性的大小与人的质量有关，在立定跳远时，脚用力向后蹬地时，人的质量不变，惯性大小不变，故A错误；
B.用力蹬地起跳后还能在空中向前运动是因为人具有向前运动的惯性，惯性不是力，不能说受到惯性作用，故B错误；
C.起跳后运动到最高点瞬间，若受到的一切外力突然消失，由于人在水平方向有一定的速度，由牛顿第一定律可知，人将保持匀速直线运动状态，故C正确；
D.人站在水平地面上静止时，人的重力和人对地面的压力作用在不同的物体上，且方向相同，所以不是一对平衡力，故D错误。
故选：C。
6.【答案】B
【解析】A、钓鱼竿在使用过程中，动力臂小于阻力臂，是费力杠杆，故A错误；
B、学校旗杆顶部安装定滑轮是为了改变力的方向，故B正确；
C、C919飞机飞行时机翼上凸下平，上方空气流速大压强小，产生向上的升力，故C错误；
D、图中滑轮组绳子股数n=2，不计绳重、滑轮重与摩擦，拉力F=12G，故D错误。
故选：B。
7.【答案】D
【解析】A、同时使用更多的电器时，由于电路中的电流变大，不但要换上足够粗的保险丝，还要更换干路中的通电导线，故A说法错误；
B、多个大功率用电器同时使用一个插线板，会使总功率过大，造成电流过大，容易引起火灾，故B说法错误；
C、用铁丝探试许久不用的插座内部，容易触电，故C说法错误；
D、使用试电笔辨别火线时，一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的，故D说法正确；
故选：D。
8.【答案】C
【解析】A.任何磁体都是两个磁极，磁吸头内的磁体也有两个磁极，故A错误；
B.磁感线是假想的模型，不存在，磁吸头内的磁体周围不存在磁感线，故B错误；
C.当充电线头靠近磁吸头时，会自动吸附，充电线头内肯定有磁性材料或磁体，故C正确；
D.自动吸附可能利用了异名磁极相互吸引，也可能利用磁体具有吸引铁钴镍等物质的性质，故D错误。
故选：C。
9.【答案】B
【解析】A、一块0℃的冰熔化成0℃的水后，吸收热量，温度不变，内能增加，故A错误；
B、在四冲程内燃机中，做功冲程是将内能转化为机械能，故B正确；
C、发生热传递时，传递的是热量而不是温度，故C错误；
D、夏天在室内洒水，水汽化(蒸发)吸收热量，起到降温的作用，不是利用了水的比热容较大的性质，故D错误。
故选：B。
10.【答案】D
【解析】A、由电路图知，电路中的滑动变阻器R0与湿敏电阻R串联，由图乙可知，含水量增大时，湿敏电阻R的阻值增大，根据串联电路的总电阻等于各用电器的电阻之和可知总电阻变大，电路中电流变小，故A错误；
B.报警仪与R并联，故为电压表，测量湿敏电阻R两端的电压，由图乙可知，此时湿敏电阻R的阻值为10Ω，量程为0～3V的电压表改装而成，报警仪指针指在表盘中央，即湿敏电阻R两端的电压为1.5V，串联电路电压比等于电阻比，则滑动变阻器连入电路的阻值为：1.5V6V-1.5V=10ΩR滑，解得：R滑=30Ω，故B错误；
C.当电路电流为0.1A时，根据欧姆定律I=UR可知，滑动变阻器两端的电压为：U滑'=I'R滑=0.1A×30Ω=3V，
根据串联电路的电压特点可知湿敏电阻R两端的电压也U'=U-U滑=6V-3V=3V，由图甲可知，指针指在报警区，故C错误；
D.将滑片向左移动，滑动变阻器连入电路的阻值变大，由串联分压的特点可知，当含水量达到12%时，湿敏电阻R两端的电压变小，所以报警仪的安全区范围会变小，故D正确。
故选：D。
11.【答案】静止 不变
【解析】一只白鹭正平行于水面飞行，白鹭和白鹭所成的像关于水面是对称的，若以白鹭为参照物，像与白鹭间没有位置的变化，故像(即它在水中的倒影)是静止的；
平面镜成像的特点是，像和物体大小相等，白鹭向上高飞时，则白鹭在水中倒影的大小不变。
故答案为：静止；不变。
12.【答案】增大 等于
【解析】不计空气阻力，皮球在运动过程中只有动能和势能相互转化，运动过程中两个皮球的机械能守恒；落地前的运动过程中，皮球的高度减小，重力势能转化成动能，甲球的动能增大；
落地时，两个皮球的重力势能全部转化为动能，且两个皮球的动能相同，质量相同，因此刚到地面时的速度v甲等于v乙，即v甲=v乙。
故答案为：增大；等于。
13.【答案】加热； 800
【解析】(1)由图乙可知，当S1和S2闭合时，R1、R2并联，根据并联电路的特点可知，此时电路中的总电阻最小，由P=U2R可知，电路的总功率最大，电煎药壶处于加热挡；
当S1闭合、S2断开时，只有电阻R2工作，电路的总电阻最大，总功率最小，电煎药壶处于保温挡；
(2)由图丙的电能表可知，电路中用电器消耗1kW⋅h的电能，电能表的转盘转过3000r，
则电能表表盘转过40圈，电煎药壶消耗的电能W=40r3000r/(kW⋅h)=175kW⋅h，
电煎药壶实际功率：P=Wt=175kW⋅h160h=0.8kW=800W。
故答案为：(1)加热；(2)800。
14.【答案】200
【解析】铅球重为50N，对手向下的压力等于重力，为50N，动力臂L1为5cm，阻力臂L2为20cm，
根据杠杆平衡条件F1l1=F2l2可得，F1×5cm=50N×20cm；
解得肱二头肌对小臂的拉力F1=200N；
阻力臂是支点到阻力作用线的距离，过支点O做阻力F2的作用线作垂线，OA为F2的力臂L2，如图
故答案为：200；见解答。
15.【答案】可再生 0.24
【解析】风能可以在自然界里源源不断的得到补充，所以它属于可再生能源。
某型号风力发电机转一圈产生的电能为W=2kW⋅h=2×3.6×106J=7.2×106J；
煤完全燃烧释放的能量等于风力发电机转一圈产生的电能Q放=W=7.2×106J；
燃烧煤的质量m=Q放q煤=7.2×106J3×107J/kg=0.24kg。
故答案为：可再生；0.24。
16.【答案】液化； 扩散； 大气压；热； 增大受力面积
【解析】(1)夏天从冰箱中拿出的鸡蛋放置一段时间后表面会出现许多小水珠，小水珠是空气中温度较高的水蒸气遇到冷的鸡蛋放热液化形成的。
(2)将鸡蛋放进茶叶水中煮较长时间，剥开发现蛋白变色，这是扩散现象，说明分子在不停做无规则热运动。
(3)在瓶中放入点燃的酒精棉，用剥壳的熟鸡蛋堵住瓶口，过了一会儿，酒精燃烧完后，瓶内气体减少，气压减小，小于外界大气压，鸡蛋在大气压的作用下进入瓶中。
要让吞进锥形瓶中的鸡蛋吐出，可将瓶倒置，并向上面浇热水，瓶内气体温度升高，受热膨胀，压强增大，大于外界大气压，使鸡蛋吐出。
(4)如图丁，鸡蛋放在泡沫板的凹槽内，脚穿软底鞋站在鸡蛋上，鸡蛋并没有破裂，这是在压力一定时，通过增大受力面积来减小对鸡蛋的压强。
故答案为：(1)液化；(2)扩散；(3)大气压；热；(4)增大受力面积。
17.【答案】左；60.8；0.9×103； A； 测量过程中调节平衡螺母； G3-G1G2-G1ρ水
【解析】(1)使用天平之前，首先把天平放在水平台上，游码移到标尺左端的零刻度，由甲图可知，分度盘的指针向右偏，平衡螺母向左调节，直到指针指在分度盘中央。
由图乙知，标尺的分度值为0.2g，读数为0.8g，烧杯和食用油的总质量：
m1=50g+10g+0.8g=60.8g
量筒中食用油的质量为m=m1-m0=60.8g-33.8g=27g
食用油体积是V=30mL=30cm3，根据密度公式，食用油的密度ρ=mV=27g30cm3=0.9g/cm3=0.9×103kg/m3
(2)由于烧杯中的食用油不能全部倒入量筒中，烧杯上有残留的食用油，导致食用油的体积测量值偏小，根据ρ=mV得，食用油的密度测量值偏大；为了避免误差产生，实验步骤为：
①将天平放在水平桌面上，调节平衡螺母，直至天平平衡；
③将食用油倒入烧杯并放在天平左盘中，当右盘所加砝码和游码位置如图乙所示时，天平平衡，食用油和烧杯的总质量；
④将食用油全部倒入空量筒中，测得食用油体积；
②在天平左盘中放入空烧杯，在右盘中加入砝码，并移动游码，使天平平衡，测得空烧杯的质量；
⑤计算得出食用油的密度；
因此更合理的步骤为①③④②⑤。
故选A。
(3)在调节天平的横梁平衡时，调节天平的平衡螺母，称量过程中绝对不能调节平衡螺母，只能通过加减砝码或移动游码使天平重新平衡，小李同学在实验操作过程中的错误是：测量过程中调节平衡螺母。
(4)由①②可得，在空饮料瓶中装满水时，水的质量m水=G2-G1g
水的体积V水=m水ρ水=G2-G1gρ水
由①②可得，在空饮料瓶中装满食用油时，食用油的质量m油=G3-G1g
装油和装水用的是同一个空饮料瓶，都装满时，油的体积等于水的体积，即V油=V水，食用油密度
ρ=m油V油=m油V水=G3-G1gG2-G1gρ水=G3-G1G2-G1ρ水
故答案为：(1)左；60.8；0.9×103；(2)A；(3)测量过程中调节平衡螺母；(4)G3-G1G2-G1ρ水。
18.【答案】断开 保护电路 I0 减小 800～1800 U1U2-U1⋅R0
【解析】(1)由图甲可知，电流表测干路电流，如图所示：
；
(2)为了保护电路，连接电路的过程中，应将开关断开，闭合开关前，应将电阻箱的阻值调至最大；
(3)由欧姆定律可知，电源电压一定时，两次电路中的电流相等时，两次电路中的电阻相等，因此测好只让将热敏电阻置于0℃的环境中时通过热敏电阻的电流后，再只让电阻箱接入电路中，此时应断开S1、闭合S2，通过调节电阻箱时此时通过电阻箱的电流与只让将热敏电阻接入电路中时通过热敏电阻的电流相等都为I0，此时电阻箱接入电路的电阻与热敏电阻的阻值相等；
(4)①由表中数据可知，热敏电阻的阻值随温度的升高而减小；
②由表中数据可知，温度t=30℃和t=10℃时热敏电阻的阻值分别为800Ω和1800Ω，热敏电阻R1的阻值变化范围是800～1800Ω；
(5)在步骤①中，灯与定值电阻串联后再与滑动变阻器串联，电压表测灯的电压，调节滑动变阻器的滑片，使电压表读数为小灯泡额定电压U1，灯正常发光；
在步骤②中，电压表测灯与R0两端的电压为U2，因此时各电阻的大小和电压不变，灯仍正常工作，根据串联电路电压的规律，此时定值电阻两端的电压：
U0=U2-U1，由串联电路电流特点和欧姆定律可知，电路中的电流为：
I额=I0=U0R0=U2-U1R0，
则小灯泡正常发光时的电阻的表达式：R=U1I额=U1U2-U1R0=U1U2-U1⋅R0。
故答案为：(1)见解答图；(2)断开；保护电路；(3)I0；(4)①减小；②800～1800；(5)③U1U2-U1⋅R0。
19.【解析】(1)由ρ=mV可得，水的体积：
V水=m水ρ水=1kg1.0×103kg/m3=1×10-3m3=1000cm3，
由V=Sh可得，容器的底面积：
S底=V水h水=1000cm310cm=100cm2；
(2)由m=ρV=ρSh可得，实心圆柱体A的密度：
ρA=mASAhA=400g20cm2×16cm=1.25g/cm3=1.25×103kg/m3，
则：ρA>ρ水，所以，将圆柱体A竖直放入容器内，A将沉底，
假设A竖直放入容器中，没有被水淹没且水的深度为h1，
由体积关系可得：(S-SA)h1=V水，即(100cm2-20cm2)×h1=1000cm3，
解得：h1=12.5cm
