2024-2025学年高中物理教科版（2019）选择性必修第二册 第五章 传感器 章末复习 课件

这是一份2024-2025学年物理教科版（2019）选择性必修第二册 第五章 传感器 章末复习 课件，共20页。

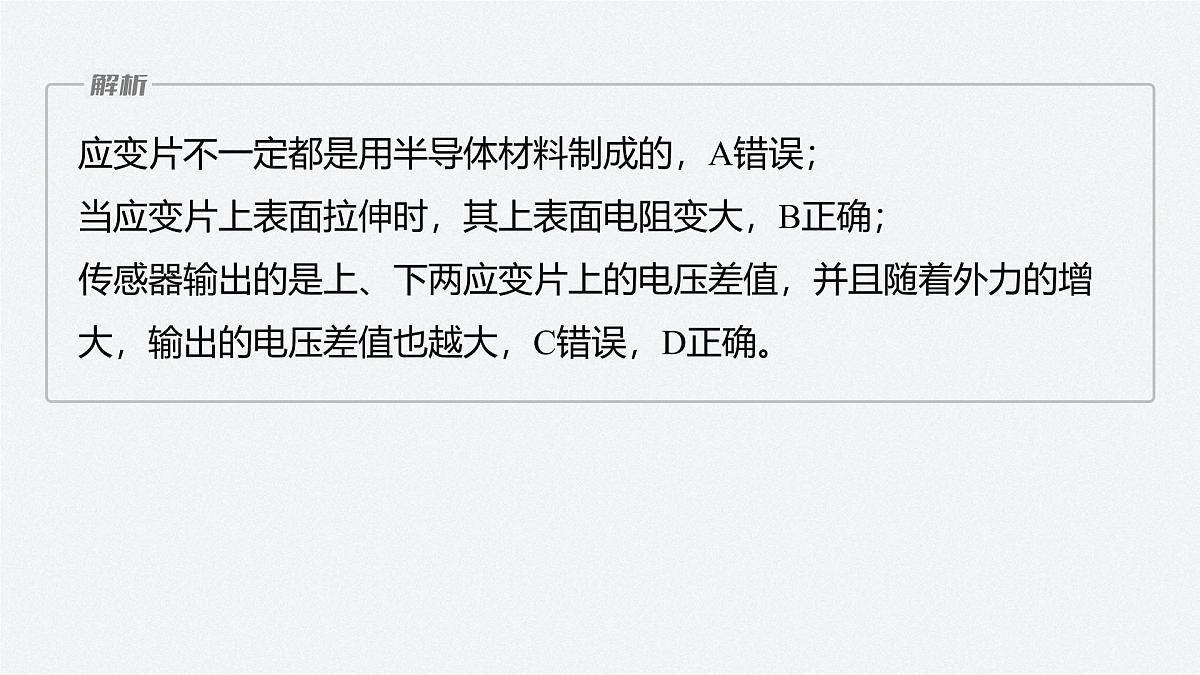

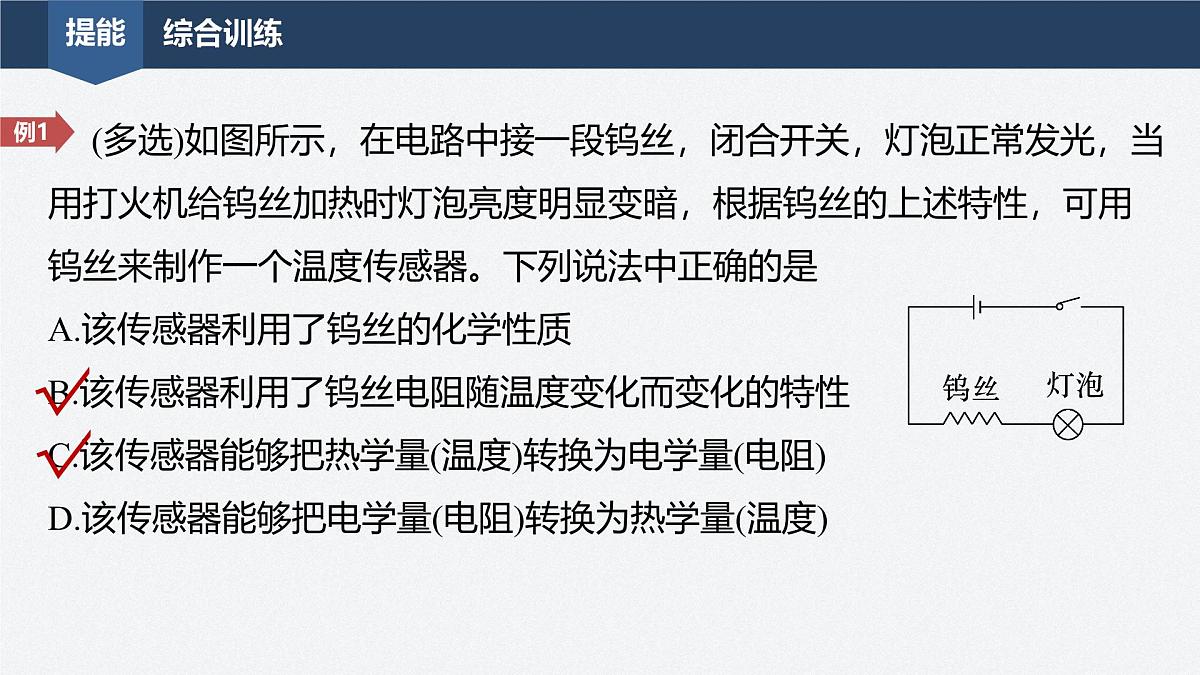

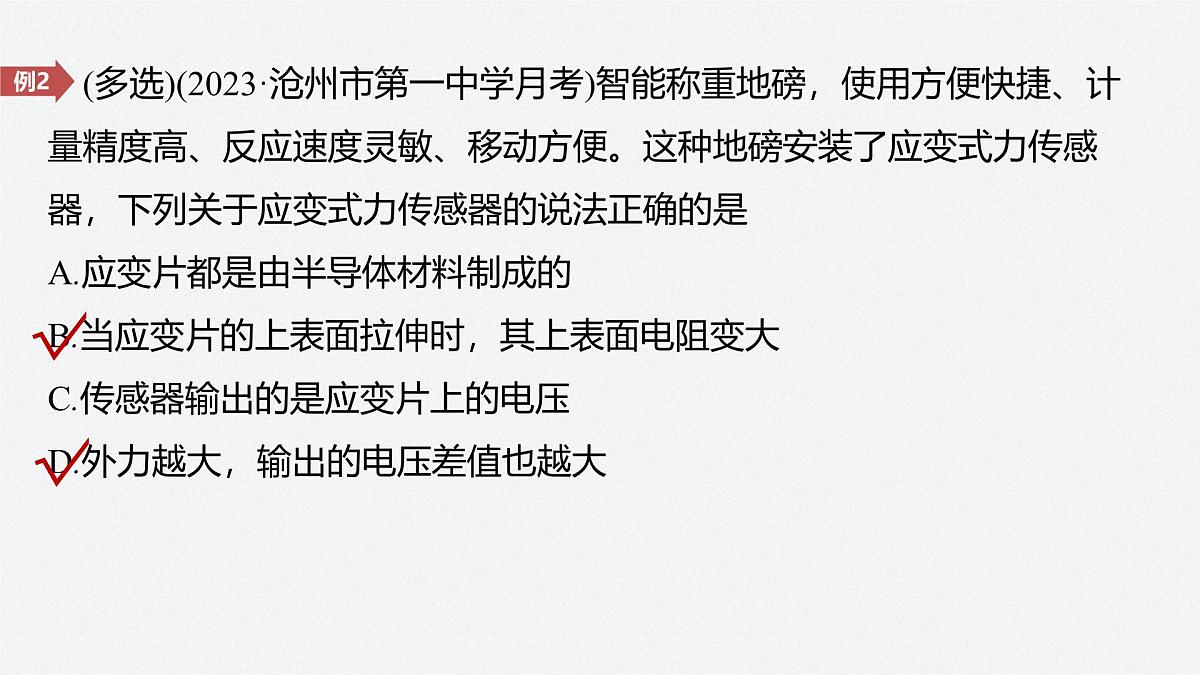

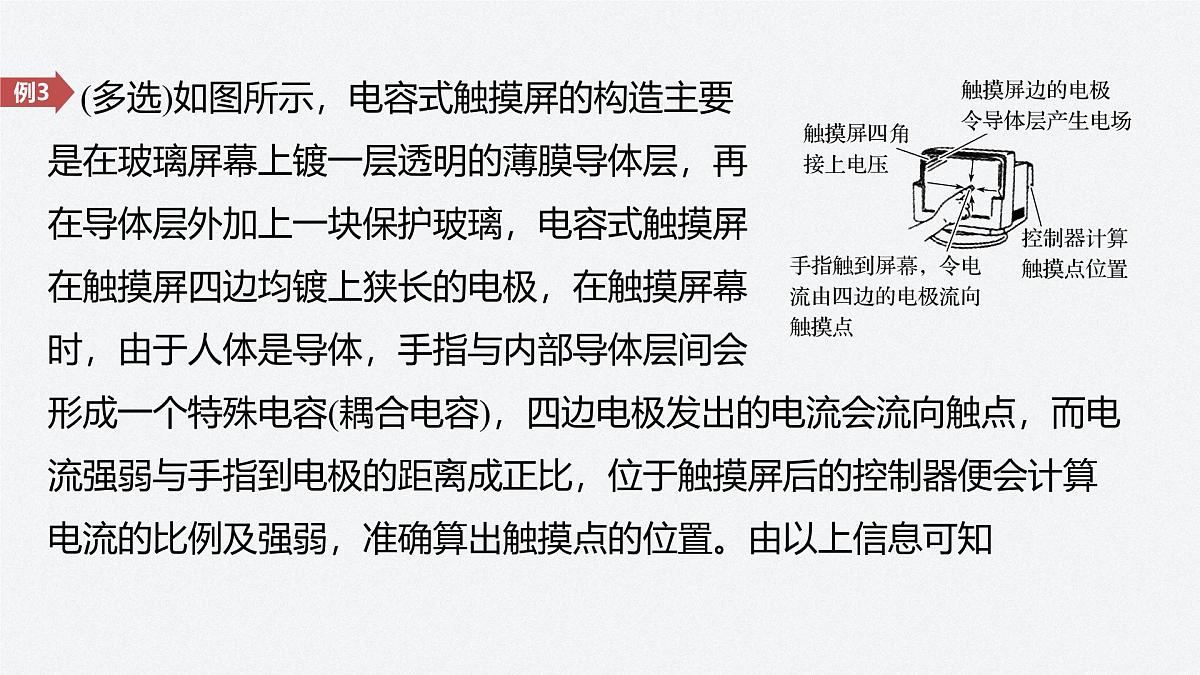

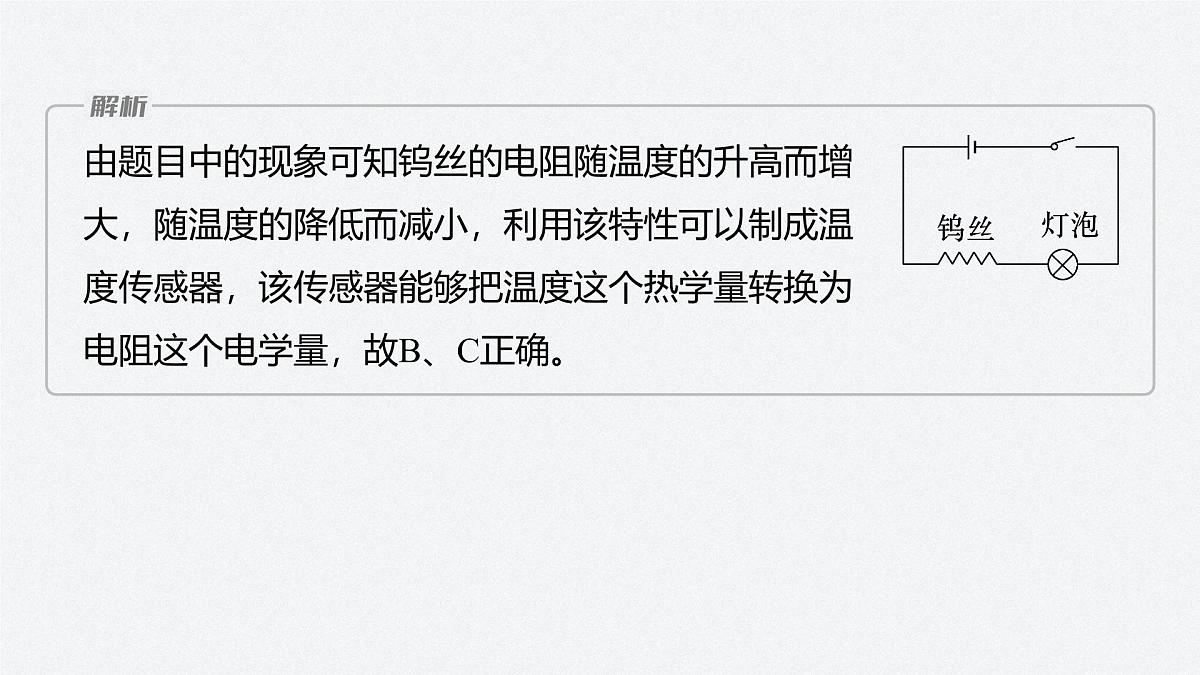

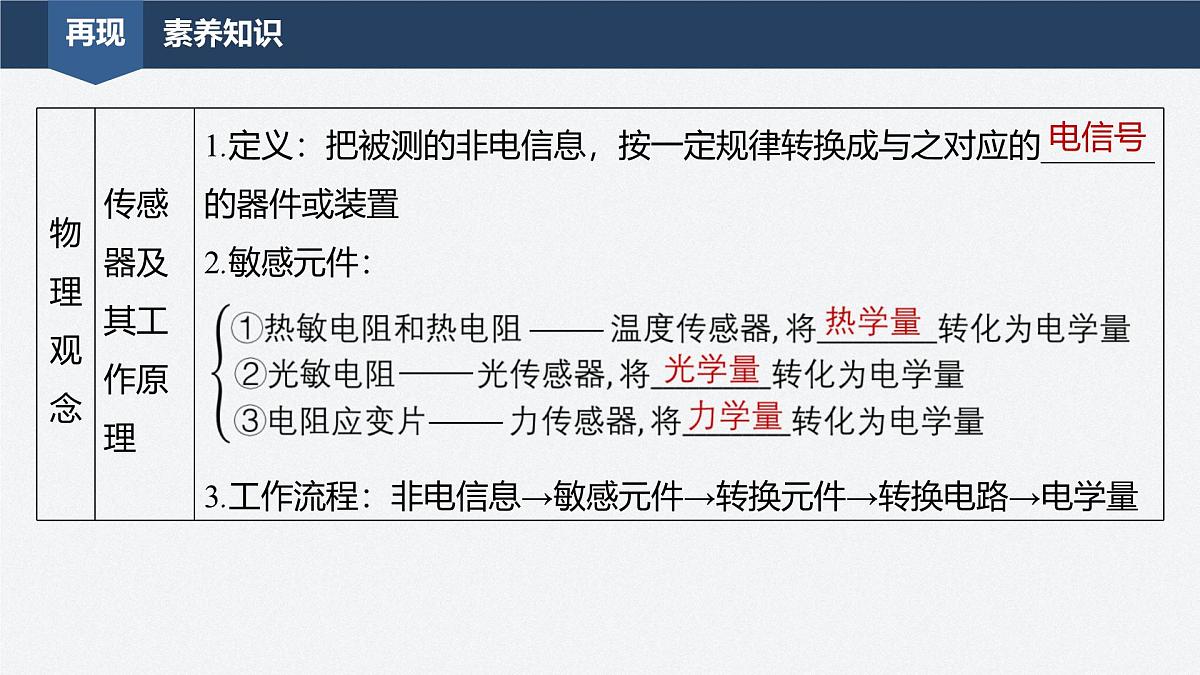

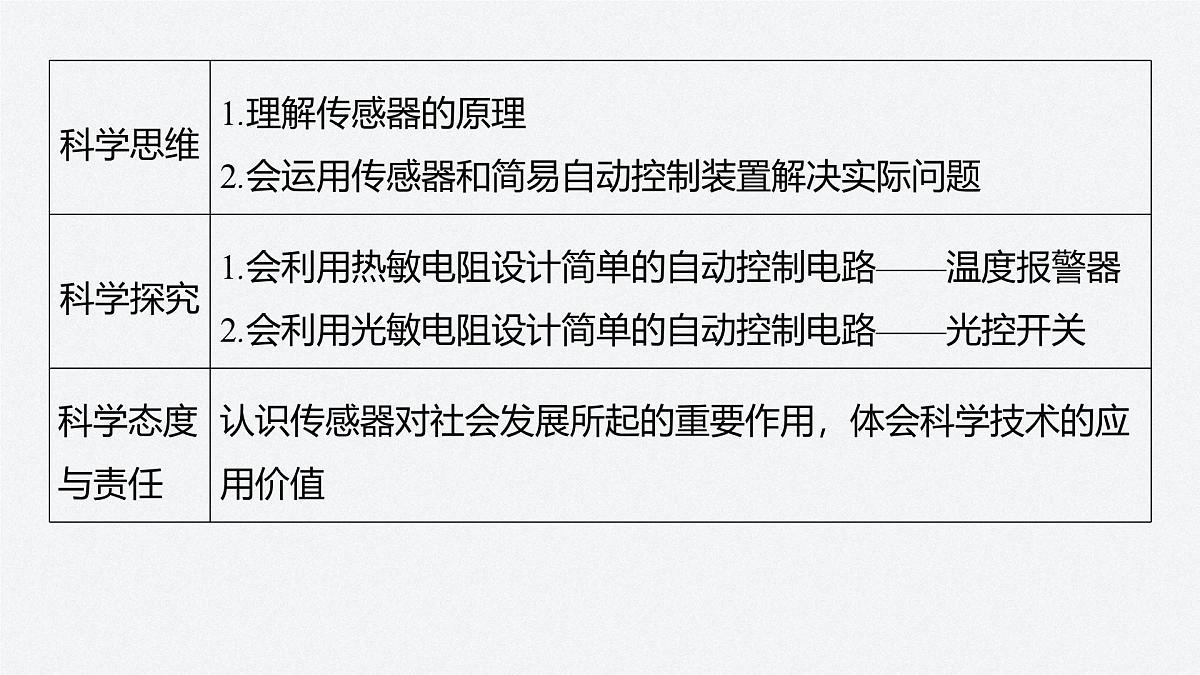

DIWUZHANG第五章章末素养提升再现素养知识电信号   　 (多选)如图所示，在电路中接一段钨丝，闭合开关，灯泡正常发光，当用打火机给钨丝加热时灯泡亮度明显变暗，根据钨丝的上述特性，可用钨丝来制作一个温度传感器。下列说法中正确的是A.该传感器利用了钨丝的化学性质B.该传感器利用了钨丝电阻随温度变化而变化的特性C.该传感器能够把热学量(温度)转换为电学量(电阻)D.该传感器能够把电学量(电阻)转换为热学量(温度)提能综合训练√√由题目中的现象可知钨丝的电阻随温度的升高而增大，随温度的降低而减小，利用该特性可以制成温度传感器，该传感器能够把温度这个热学量转换为电阻这个电学量，故B、C正确。 (多选)(2023·沧州市第一中学月考)智能称重地磅，使用方便快捷、计量精度高、反应速度灵敏、移动方便。这种地磅安装了应变式力传感器，下列关于应变式力传感器的说法正确的是A.应变片都是由半导体材料制成的B.当应变片的上表面拉伸时，其上表面电阻变大C.传感器输出的是应变片上的电压D.外力越大，输出的电压差值也越大√√应变片不一定都是用半导体材料制成的，A错误；当应变片上表面拉伸时，其上表面电阻变大，B正确；传感器输出的是上、下两应变片上的电压差值，并且随着外力的增大，输出的电压差值也越大，C错误，D正确。 (多选)如图所示，电容式触摸屏的构造主要是在玻璃屏幕上镀一层透明的薄膜导体层，再在导体层外加上一块保护玻璃，电容式触摸屏在触摸屏四边均镀上狭长的电极，在触摸屏幕时，由于人体是导体，手指与内部导体层间会形成一个特殊电容(耦合电容)，四边电极发出的电流会流向触点，而电流强弱与手指到电极的距离成正比，位于触摸屏后的控制器便会计算电流的比例及强弱，准确算出触摸点的位置。由以上信息可知A.电容式触摸屏的两极板分别是导体层和手指B.当用手触摸屏幕时，手指与屏的接触面积越大，电容越大C.当用手触摸屏幕时，手指与屏的接触面积越大，电容越小D.如果用戴了绝缘手套的手触摸屏幕，照样能在触摸屏上进行触控操作√√根据题意知，人体是导体，人的手指和内部导体层间会形成一个电容，故A正确；由平行板电容器电容的决定式可知，手指与屏的接触面积越大，电容越大，故B正确，C错误；戴了绝缘手套时，不能引起导体层电场发生明显变化，所以不能在触摸屏上进行触控操作，故D错误。 (2022·北京卷)某同学利用压力传感器设计水库水位预警系统。如图所示，电路中的R1和R2，其中一个是定值电阻，另一个是压力传感器(可等效为可变电阻)。水位越高，对压力传感器的压力越大，压力传感器的电阻值越小。当a、b两端的电压大于U1时，控制开关自动开启低水位预警；当a、b两端的电压小于U2(U1、U2为定值)时，控制开关自动开启高水位预警。下列说法正确的是A.U1U2，A、B错误；  目前有些居民区内楼道灯的控制使用的是一种延时开关，该延时开关的简化原理如图所示。图中D是红色发光二极管(只要有很小的电流通过，就能使其发出红色亮光)，R为限流电阻，K为按钮式开关，虚线框内S表示延时开关电路，当按下K接通电路瞬间，延时开关触发，相当于S闭合，这时释放K后，延时开关S约在1 min后断开，灯泡熄灭。根据上述信息和原理图，我们可推断：按钮式开关K按下前，发光二极管是　　　　(选填“发光的”或“熄灭的”)；将按钮式开关K按下再释放后，灯泡L发光持续时间约　 min，这一过程中发光二极管是　　　　(选填“发光的”或“熄灭的”)。限流电阻R的阻值和灯丝电阻RL相比，应满足R　 RL的条件。 发光的1熄灭的≫按钮式开关K按下前，发光二极管、限流电阻与灯泡串联，有电流通过发光二极管，因此发光二极管处于发光状态。当将按钮式开关K按下再释放后，由于接通电路瞬间延时开关触发，相当于S闭合，二极管被短路，所以处于熄灭状态。由于延时开关S约1 min后断开，灯泡熄灭，则知灯泡L发光持续时间约1 min。由于R为限流电阻，且二极管只要有很小的电流通过就能发光，若要保证延时开关断开时，二极管发光，灯泡L不发光，则应满足R≫RL。 某同学利用热敏电阻设计了一个“过热自动报警电路”，如图甲所示。将热敏电阻R安装在需要探测温度的地方，当环境温度正常时，继电器的上触点接触，下触点分离，指示灯亮；当环境温度超过某一值时，继电器的下触点接触，上触点分离，警铃响。图甲中继电器的供电电压U1=3 V，继电器线圈用漆包线绕成，其电阻R0为30 Ω。当线圈中的电流大于等于50 mA时，继电器的衔铁将被吸合，警铃响。图乙是热敏电阻R的阻值随温度变化的图像。(1)图甲中警铃的接线柱C应与接线柱　　相连，指示灯的接线柱D应与接线柱　　相连；(均选填“A”或“B”) BA根据题意知警铃的接线柱C应与接线柱B相连，指示灯的接线柱D应与接线柱A相连。(2)当环境温度升高时，热敏电阻阻值将　 　，继电器的磁性将　　　(均选填“增大”“减小”或“不变”)，当环境温度达到　　 ℃时，警铃报警； 减小增大80 (3)如果要使报警电路在更高的温度报警，下列方案可行的是　　。 A.适当减小U1 B.适当增大U1 C.适当减小U2 D.适当增大U2A
