不同用电器的电流大小不同，那么电流大小与哪些因素有关？

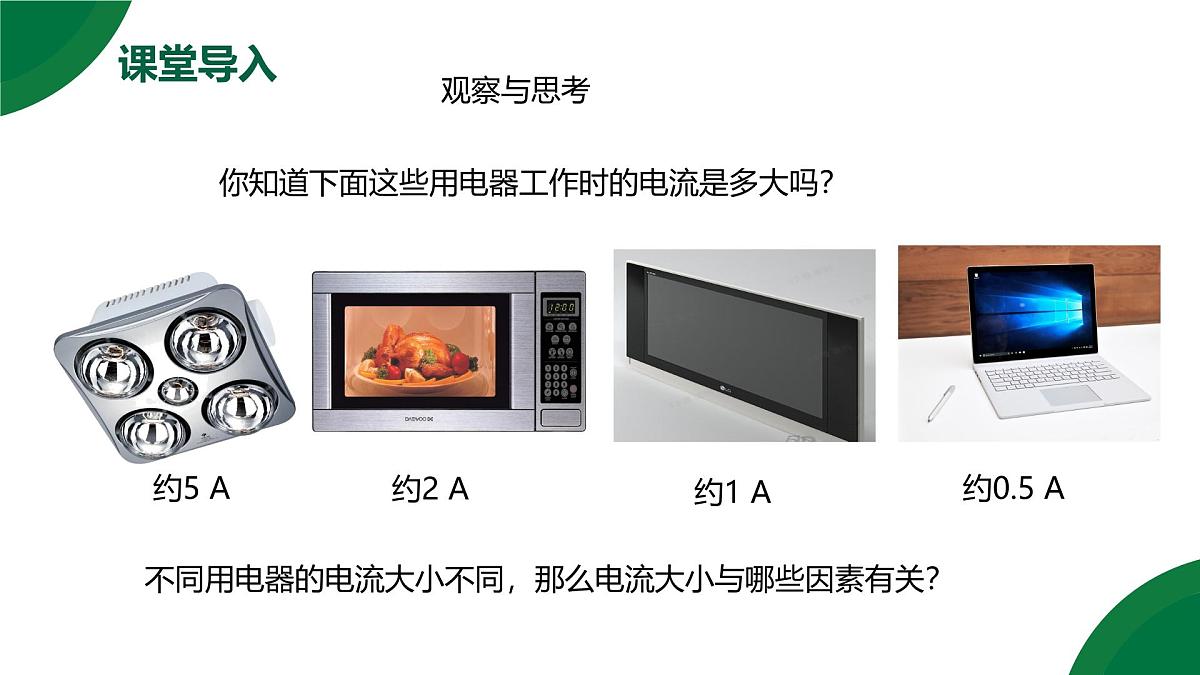

你知道下面这些用电器工作时的电流是多大吗？

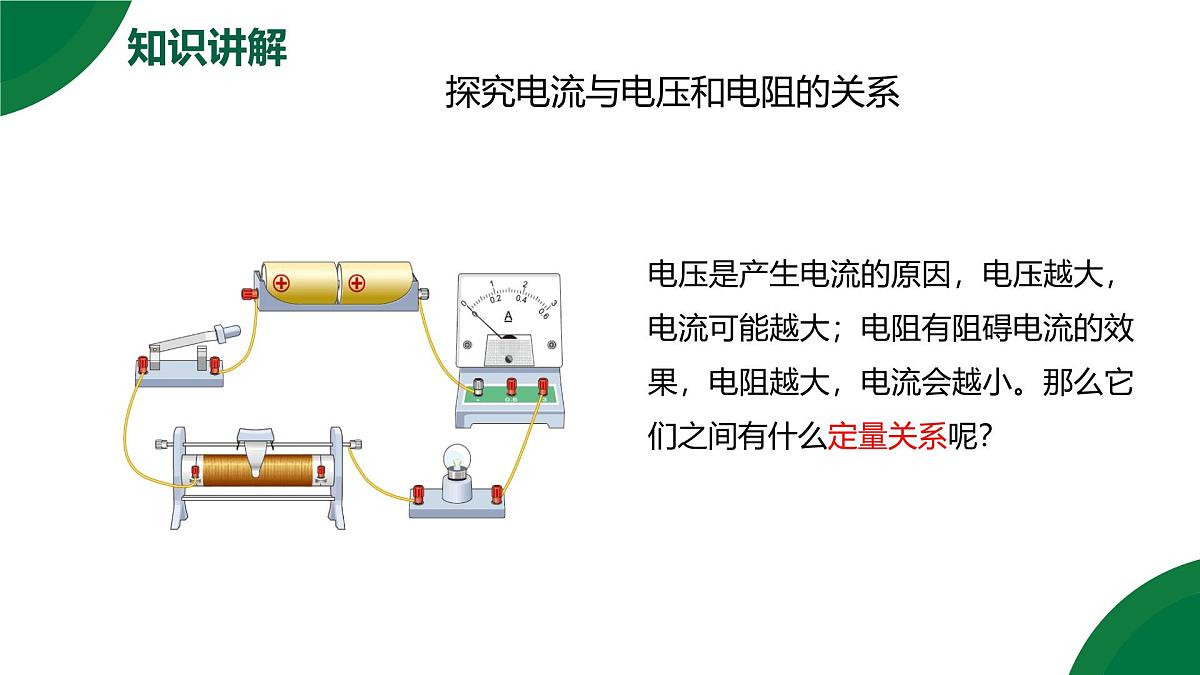

电压是产生电流的原因，电压越大，电流可能越大；电阻有阻碍电流的效果，电阻越大，电流会越小。那么它们之间有什么定量关系呢？

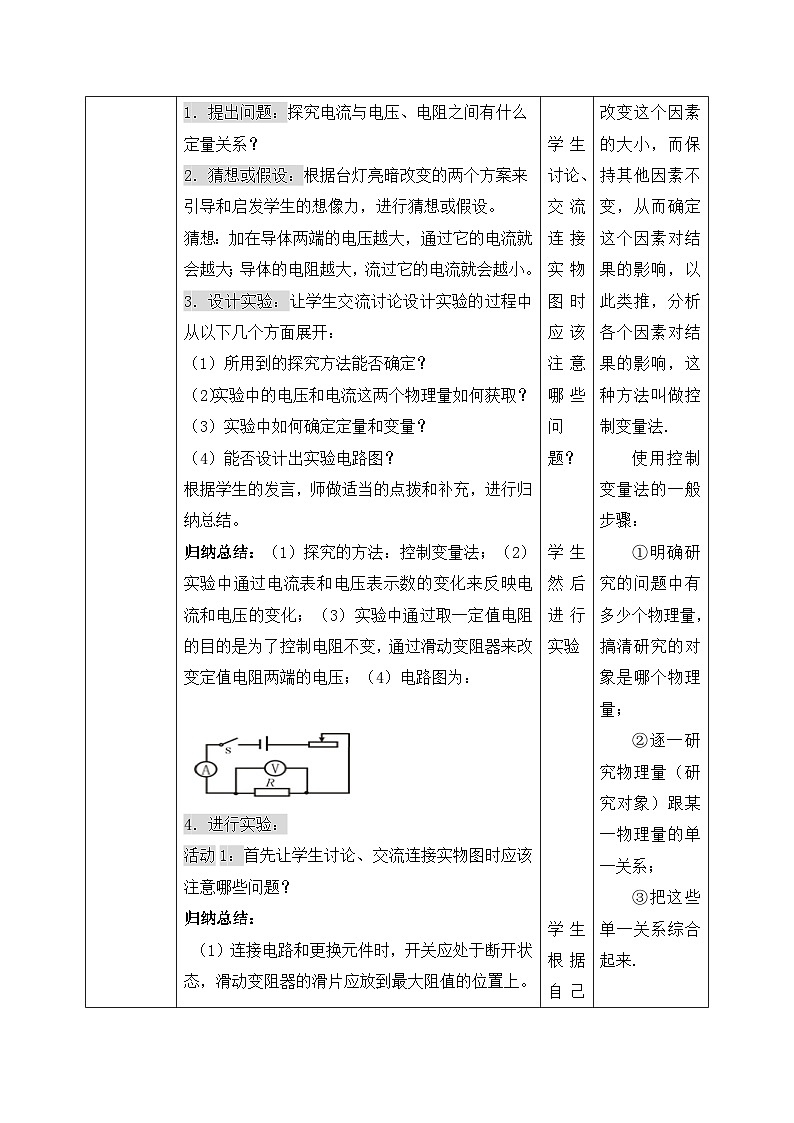

探究电流与电压和电阻的关系

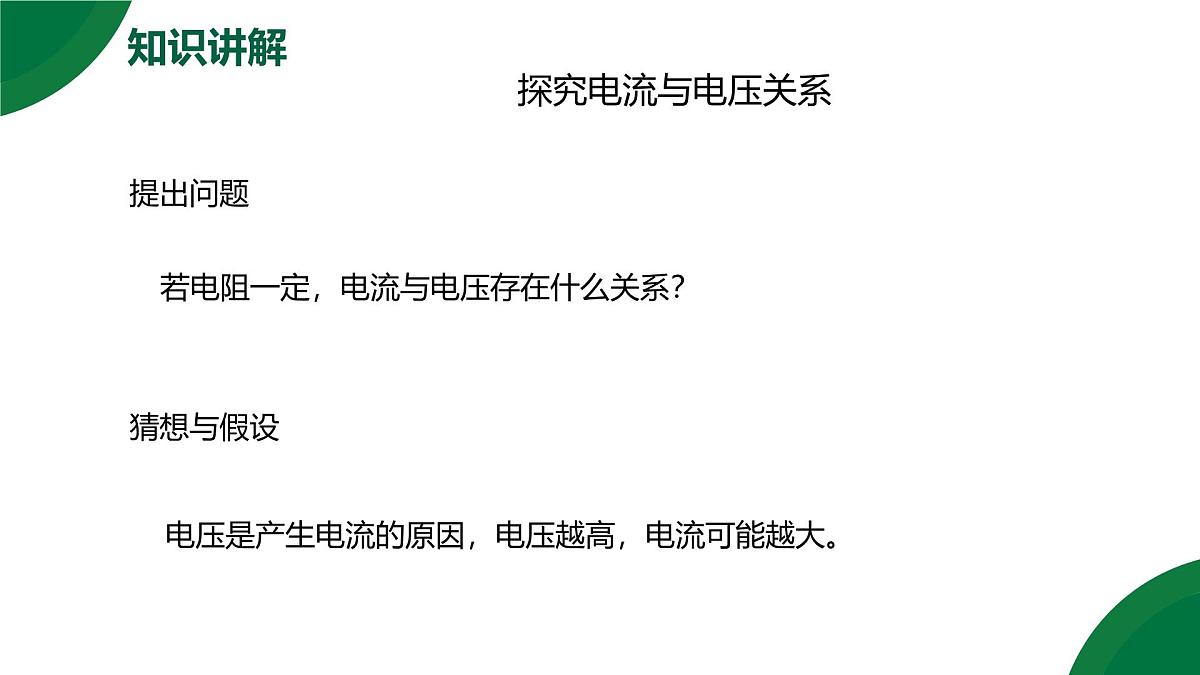

若电阻一定，电流与电压存在什么关系？
电压是产生电流的原因，电压越高，电流可能越大。

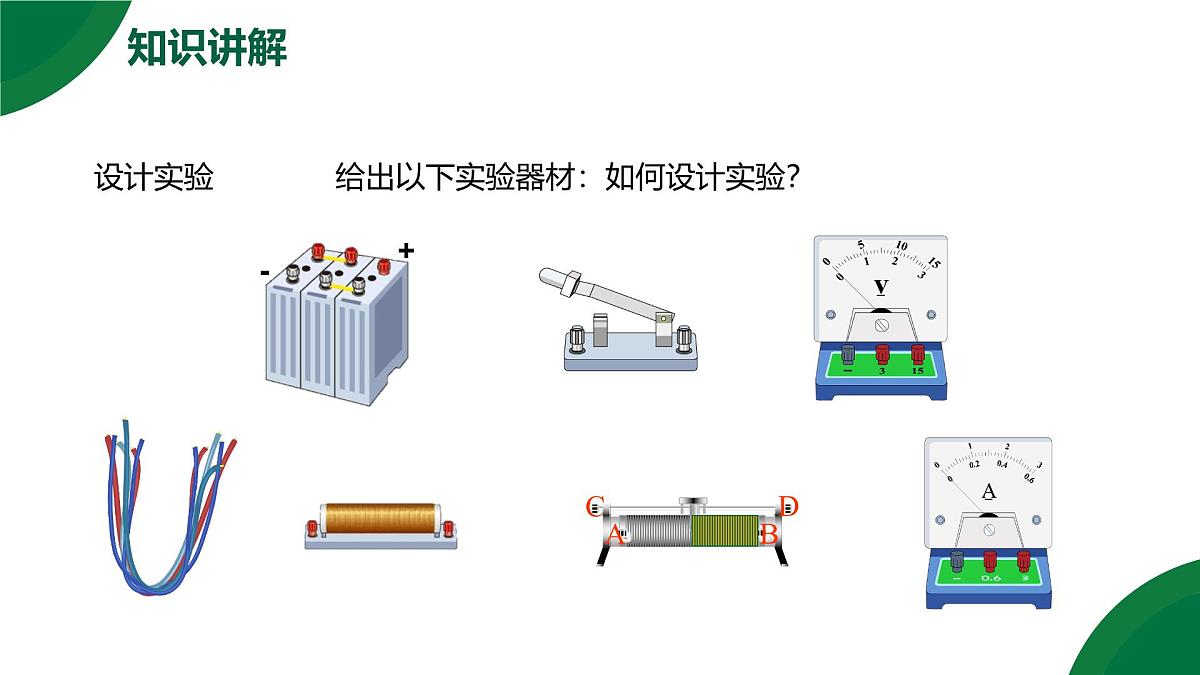

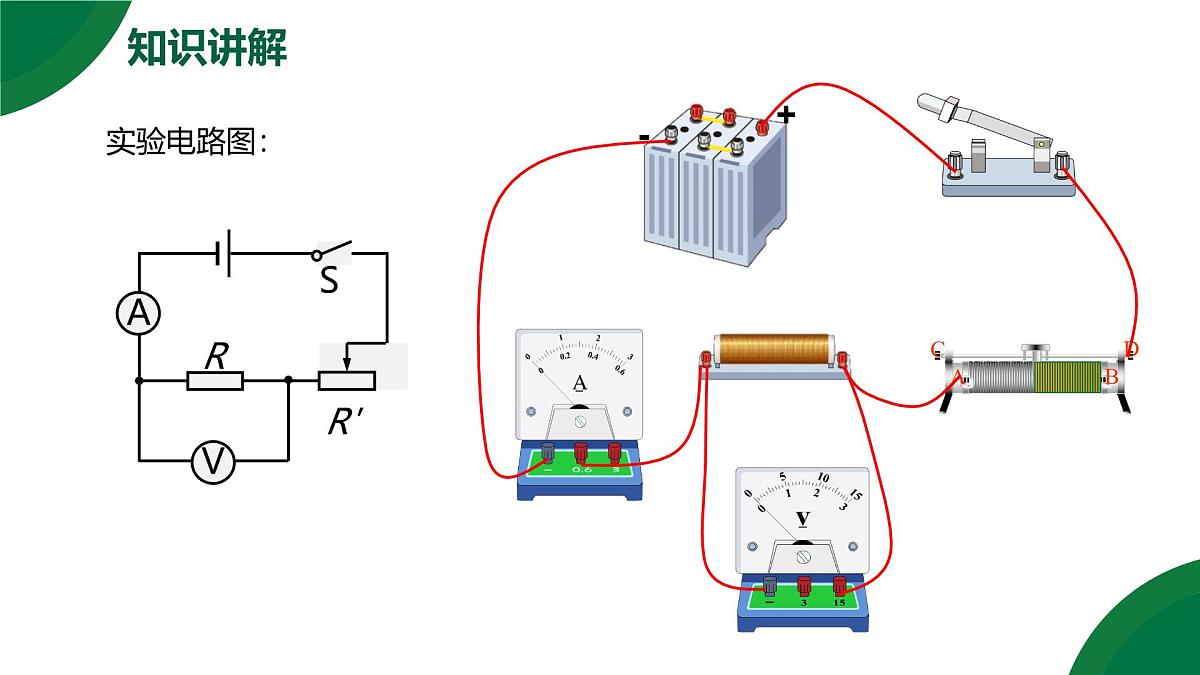

给出以下实验器材：如何设计实验？

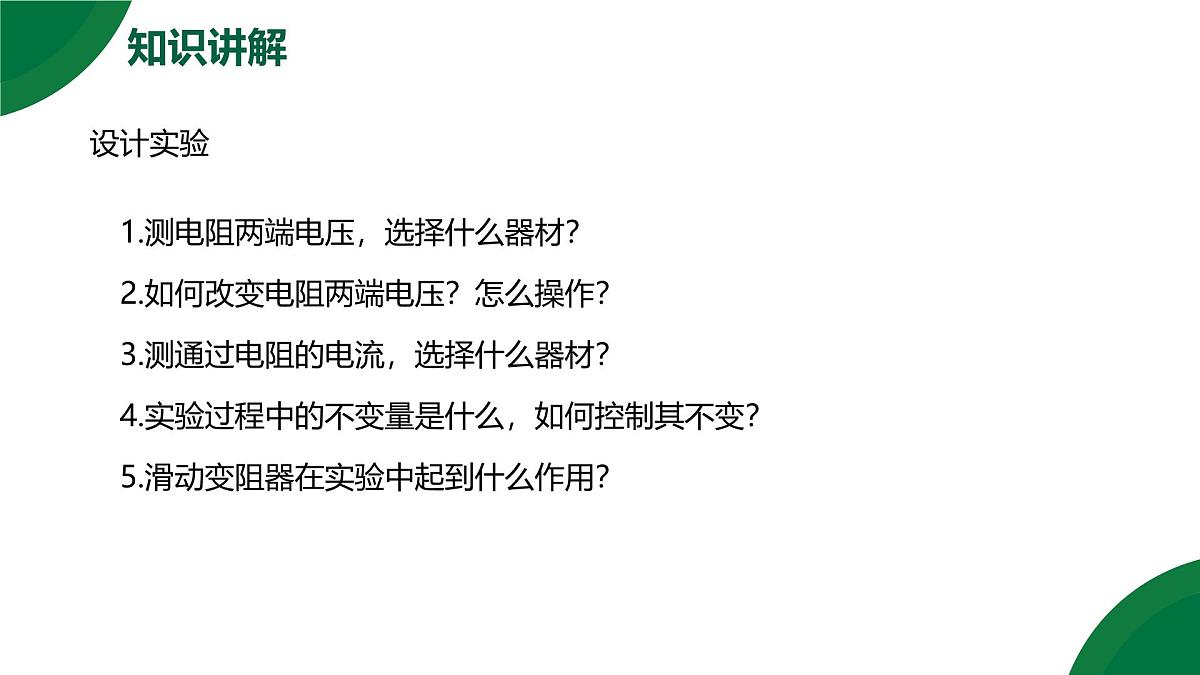

1.测电阻两端电压，选择什么器材？2.如何改变电阻两端电压？怎么操作？3.测通过电阻的电流，选择什么器材？4.实验过程中的不变量是什么，如何控制其不变？5.滑动变阻器在实验中起到什么作用？
0.2 0.3 0.4 0.5 0.6
当导体的电阻一定时，通过导体的电流跟导体两端的电压成正比。
视频资料：探究电流与电压的关系
若电压一定，电流与电阻存在什么关系？
电阻表示导体对电流的阻碍作用，电阻越大，电流可能会越小。
　　在电路中如何改变电阻，选用什么器材？怎么操作？　　如何使电阻两端电压不变，如何控制其不变？　　滑动变阻器在实验中起到什么作用？
1 0.5 0.4 0.25
当导体的电压一定时，通过导体的电流跟导体的电阻成反比。
视频资料：探究电流与电阻的关系
例1.小明探究“通过导体的电流与导体两端电压的关系”时,使用的器材如图甲所示，电源电压不变，R为定值电阻。(1)请你根据图甲所示电路图连接图乙的实物。(2)连接电路时，开关应该_______。合上开关前，若滑动变阻器使用了b接线柱,则实验前变阻器的滑片应放置在_______(选填“左”或“右”)端。
(3)电路中使用了滑动变阻器，它除了能保护电表（避免电压表和电流表的示数超过量程）外，还能改变________________________________，以方便实验的进行。(4)通过实验,小明测得多组数据记录在表格中，请你在图丙坐标轴上作出图像。根据此图像,可初步得到实验结论:______________________________________________________________________。
电阻R 两端电压(电压表的示数)　
导体的电阻一定时，通过导体的电流与该导体两端的电压成正比
例2.某同学按如图所示的电路研究通过导体的电流跟导体电阻的关系。电源电压保持不变，他不断改变电阻箱R1(符号用 表示)的阻值，测得相应的电流如下表。分析表中数据可知：电流跟电阻__________，这与其他同学的结论不一样，其原因是_____________________。
例3. 小鹏在探究“通过导体的电流与导体两端电压的关系”时，电路如图甲所示，电源电压保持不变，R为定值电阻。（1）请用笔画线代替导线，将图中的电路按甲图连接完整。（要求导线不交叉）
（2）连接电路时，开关应该处于_________状态，实验前滑动变阻器的滑片应位于_____（选填“A”或“B”）端。滑动变阻器的作用除了保护电路外，还起到了____________________的作用。（3）电路连接正确后，闭合开关，发现电压表有示数但电流表无示数，此时出现的故障可能是_______（选填字母）。A．滑动变阻器短路 B．电流表断路C．电阻R短路 D．电阻R断路
例4. 某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图象。下列结论与图象相符的是（　　）A．电阻一定时，电流随着电压的增大而增大 B．电阻一定时，电压随着电流的增大而增大 C．电压一定时，电流随着电阻的增大而减小 D．电压一定时，电阻随着电流的增大而减小
例5. 在做“探究电流与电阻的关系”实验中，小翔连接了如图所示的电路。他先在电路的A、B间接入10Ω的电阻，移动变阻器的滑片，读出电压表与电流表的示数；记录数据后，改用15Ω电阻替换10Ω电阻，闭合开关，接下来他的实验操作应该是（　　）A．观察电压表，向右移动滑片，读取电流数据 B．观察电流表，向右移动滑片，读取电压数据 C．观察电压表，向左移动滑片，读取电流数据 D．观察电流表，向左移动滑片，读取电压数据
例6.在探究“电流与电阻关系”实验中，某同学根据实验数据作出如图所示的图像，下列说法正确的是（　　）A．导体中的电流与导体的电阻成正比B．电源至少选用两节新干电池C．换用2Ω电阻做实验时，需要更换电压表量程D．多次实验是为了求平均值，以减小实验误差
电阻一定时，导体中的电流与导体两端的电压成正比
电压一定时，导体中的电流与导体的电阻成反比

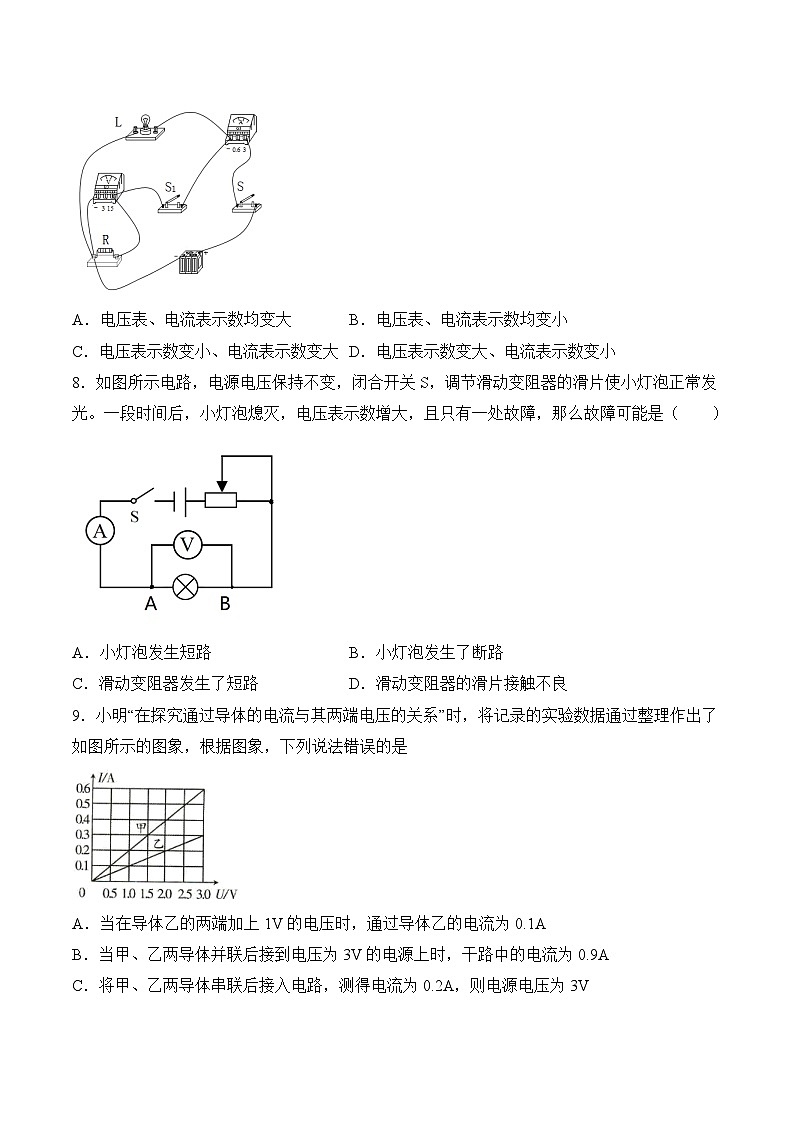

1.一导体接到电路中 ，如果把它两端的电压增大到原来的三倍，下列说法中正确的是（ ）A．它的电阻是原来的三倍 B．它的电流保持不变C．它的电流是原来的三分之一 D．它的电流是原来的三倍
2.如图所示是研究电流与电压、电阻关系的电路图,实验分“保持电阻不变”和“保持电压不变”两步进行,在“保持电阻不变”这一步实验时应该(　　)A.保持R2滑片的位置不变B.保持R2两端的电压不变C.保持R1不变,调节R2滑片到不同的适当位置D.保持电路中电流不变
3．已知R1＝3R2，分别把R1、R2接到6 V的电源上，通过它们的电流比I1∶I2等于（ ）A．1∶3　 B．3∶1　C．2∶1　 D．4∶1
4. 下列说法正确的是（ ）A. 导体电阻一定时，电压跟电流成正比B. 导体电阻一定时，电流跟电压成正比C. 电压一定时，电阻跟电流成正比D. 电压一定时，电流跟电阻成反比
5.小明同学为了探究“电流与电压的关系”连接了如图甲所示的电路，正准备闭合开关时，旁边的小红同学急忙拦住他，说接线有错误。 （1）请你在图甲中只改动一根导线的连线，使电路正常工作，（用“×”标出改动的导线，用笔画线代替导线，把它接到正确的位置上，导线不得交叉）
（2）纠正错误后，闭合开关前，应将滑动变阻器的滑片P移到_________（选填“A”或“B”）端。
（3）小红在探究“电流与电阻的关系”，她将表一中的第3次数据填入到表二中作为第1次实验数据，然后将定值电阻R由5Ω更换成10Ω接入电路，调节滑片P，直到_________________为止，记下此时电流表的示数，电流表示数如图所示，请把电压数及测得的电流数据填入表二中a、b处。
小红同学根据表二中的实验数据得到如下结论：“电流与电阻成反比”。 （4）请你对第（3）步中的探究过程作出评价，并写出两点评价意见Ⅰ：___________ Ⅱ：________________________________
结论缺少“电压一定”的前提条件
