2023-2024学年浙江省杭州市公益中学八年级下学期期中科学试卷+

这是一份2023-2024学年浙江省杭州市公益中学八年级下学期期中科学试卷+，共21页。试卷主要包含了选择题，填空题，实验探究题，画图题，解答题等内容，欢迎下载使用。

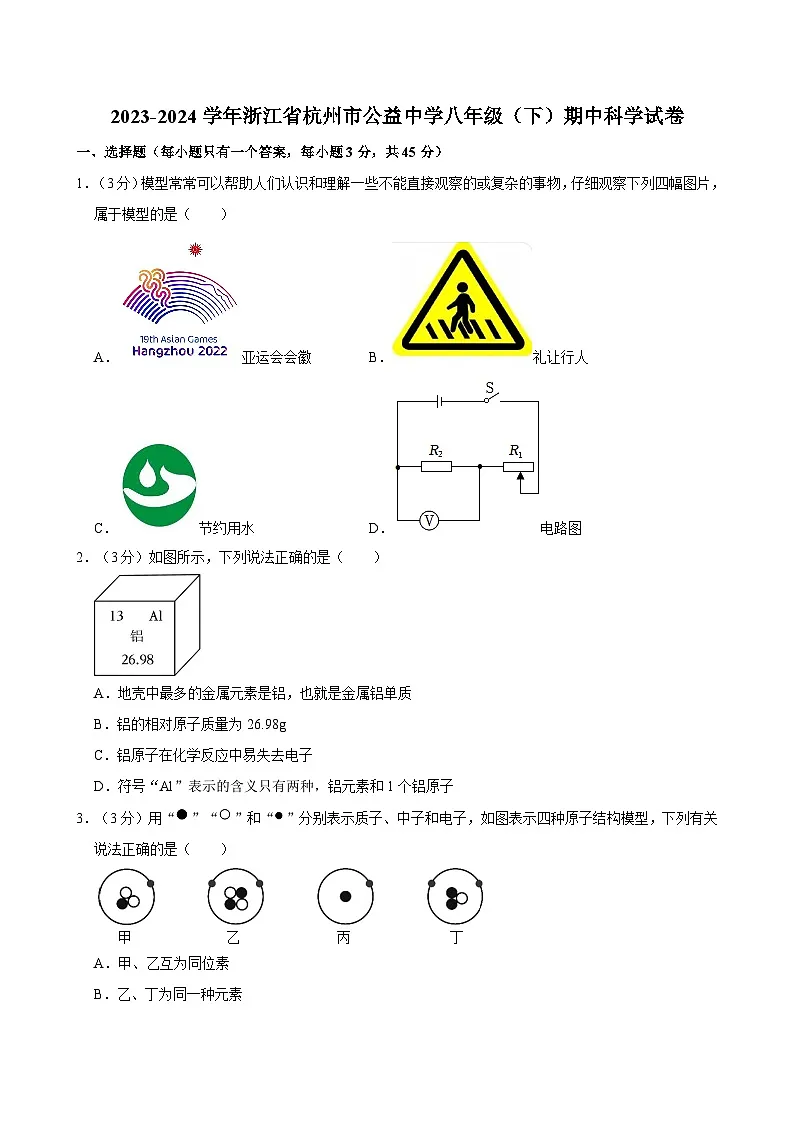

1．（3分）模型常常可以帮助人们认识和理解一些不能直接观察的或复杂的事物，仔细观察下列四幅图片，属于模型的是（ ）
A．亚运会会徽B．礼让行人
C．节约用水D．电路图
2．（3分）如图所示，下列说法正确的是（ ）
A．地壳中最多的金属元素是铝，也就是金属铝单质
B．铝的相对原子质量为26.98g
C．铝原子在化学反应中易失去电子
D．符号“Al”表示的含义只有两种，铝元素和1个铝原子
3．（3分）用“”“”和“”分别表示质子、中子和电子，如图表示四种原子结构模型，下列有关说法正确的是（ ）
A．甲、乙互为同位素
B．乙、丁为同一种元素
C．甲、丙的核电荷数不同
D．丙、丁为同一种原子

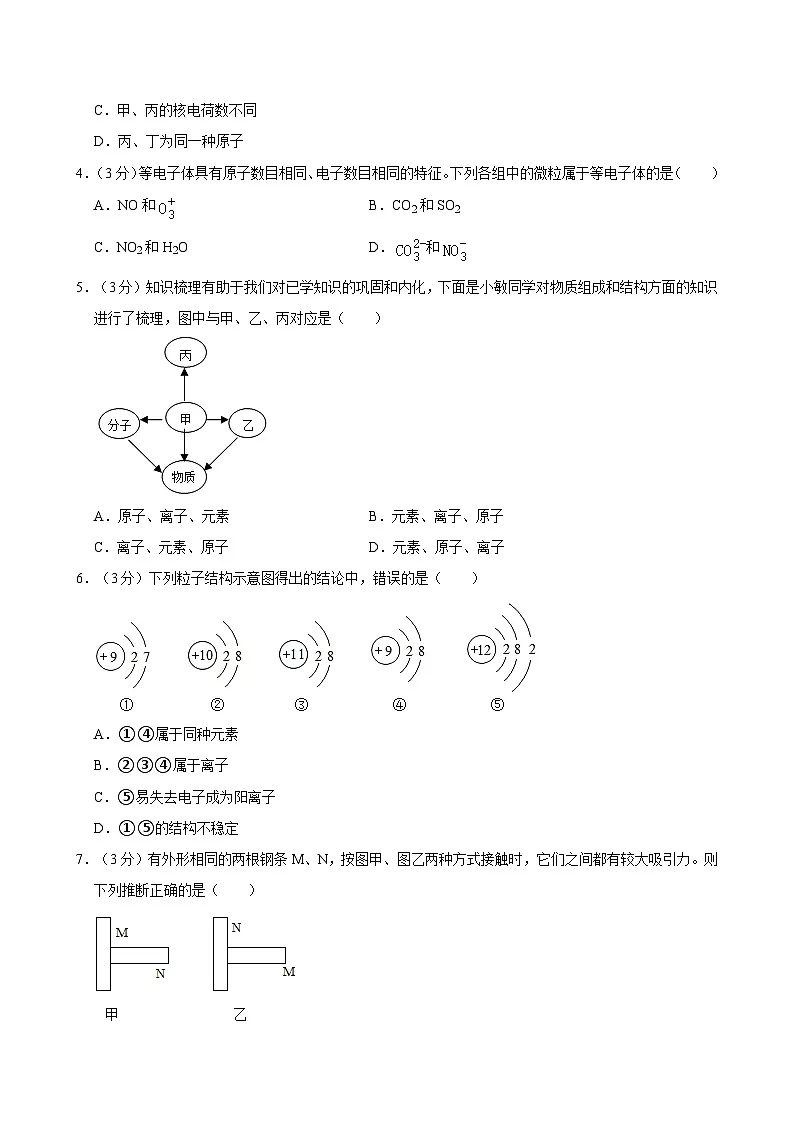

4．（3分）等电子体具有原子数目相同、电子数目相同的特征。下列各组中的微粒属于等电子体的是（ ）
A．NO和B．CO2和SO2
C．NO2和H2OD．和
5．（3分）知识梳理有助于我们对已学知识的巩固和内化，下面是小敏同学对物质组成和结构方面的知识进行了梳理，图中与甲、乙、丙对应是（ ）
A．原子、离子、元素B．元素、离子、原子
C．离子、元素、原子D．元素、原子、离子
6．（3分）下列粒子结构示意图得出的结论中，错误的是（ ）
A．①④属于同种元素
B．②③④属于离子
C．⑤易失去电子成为阳离子
D．①⑤的结构不稳定

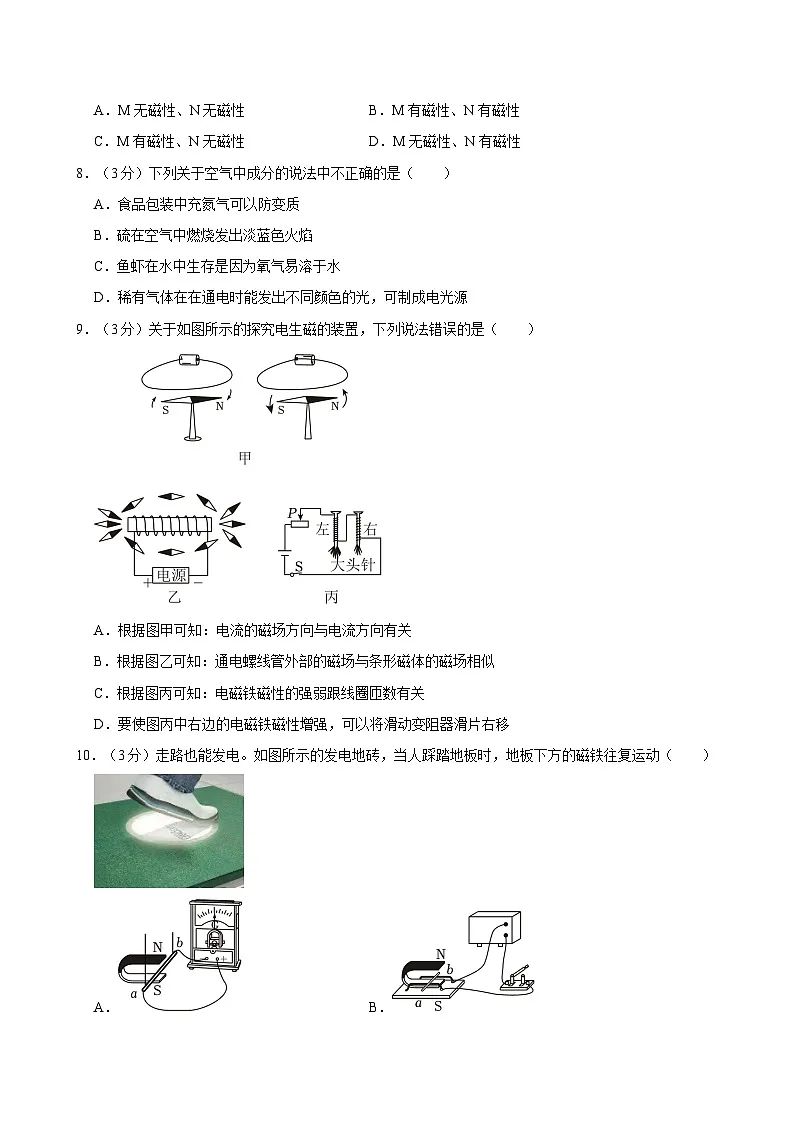

7．（3分）有外形相同的两根钢条M、N，按图甲、图乙两种方式接触时，它们之间都有较大吸引力。则下列推断正确的是（ ）
A．M无磁性、N无磁性B．M有磁性、N有磁性
C．M有磁性、N无磁性D．M无磁性、N有磁性
8．（3分）下列关于空气中成分的说法中不正确的是（ ）
A．食品包装中充氮气可以防变质
B．硫在空气中燃烧发出淡蓝色火焰
C．鱼虾在水中生存是因为氧气易溶于水
D．稀有气体在在通电时能发出不同颜色的光，可制成电光源
9．（3分）关于如图所示的探究电生磁的装置，下列说法错误的是（ ）
A．根据图甲可知：电流的磁场方向与电流方向有关
B．根据图乙可知：通电螺线管外部的磁场与条形磁体的磁场相似
C．根据图丙可知：电磁铁磁性的强弱跟线圈匝数有关
D．要使图丙中右边的电磁铁磁性增强，可以将滑动变阻器滑片右移
10．（3分）走路也能发电。如图所示的发电地砖，当人踩踏地板时，地板下方的磁铁往复运动（ ）
A．B．
C．D．
11．（3分）如图，某同学用燃烧红磷的方法测定空气中氧气的体积分数，实验后发现测得的氧气体积分数小于，你认为下列做法或想法不可取的是（ ）
A．检查实验装置是否漏气
B．可能红磷的量不足，没有除尽氧气
C．将红磷改成足量的木炭，重新实验
D．没有冷却至室温就打开止水夹，进入瓶内的水减少
12．（3分）电工维修电路有时需要带电操作，如图所示，以下操作不会发生触电事故的是（ ）
A．甲站在绝缘凳上同时接触火线和零线
B．乙站在绝缘凳上仅接触火线
C．丙站在地上仅接触火线
D．丁站在地上同时接触火线和零线
13．（3分）如图所示实验装置，弹簧下面挂着条形磁铁，螺线管中插有铁芯。现开关S拨在触点②位置且电流表示数为I。要使弹簧变短（ ）
A．开关S位置不动，将铁芯从螺线管中取出
B．开关S位置不动，将滑片P向a端滑动
C．将开关S拨到①位置，并通过调节仍使电流表示数为I
D．将开关S拨到③位置，并通过调节仍使电流表示数为I
14．（3分）在A+B＝C+D的化学反应中，20gA和10gB恰好完全反应生成5gC．若当D的式量为74.5，5gA和5gB发生反应时（ ）
A．2.62gB．3.46gC．4.27gD．6.25g
15．（3分）某化学反应的微观过程如图，则下列说法中，正确的是（ ）
A．该反应属于分解反应
B．甲、乙两物质参加反应的质量比为13：16
C．物质丁的化学式是H2
D．反应前后氧元素的化合价发生了改变
二、填空题（16题、17题（1）、18、20、22题每空1分，其余每空2分，共45分）
16．（6分）请用化学用语表示。
（1）氧化亚铜中铜元素的化合价为+1价 。
（2）构成食盐的微粒是 。
（3）保持干冰化学性质的微粒 。
（4）现有铁屑、硫粉、硫化亚铁、氧化汞和海水五种物质，为了区分它们，小希参照二歧分类检索表制作了一个物质检索表，请分析乙是 。已知铁屑和硫粉在一定条件下形成硫化亚铁，这属于 变化。
17．（4分）如图是我国早期的指南针——司南，由勺形的指南器具和外方内圆的底座组成。
（1）东汉学者王充在《论衡》中记载：“司南之杓，投之于地，其柢指南”，是因为受到 的作用而指向地理的南极附近，其“柢”应该为磁体的 极。
（2）铜、铝、铁三种金属中，适合做司南底座的有 。
18．（2分）我国家庭电路中火线和零线之间的电压为 伏。测电笔可以用来判别火线与零线，在如图中①②③④分别表示四位同学使用钢笔式测电笔或螺丝刀式测电笔时的握法，其中握法正确的是 （填序号）。
19．（6分）若使CO2和CO的质量相等，则CO2和CO的中氧元素的质量比为 ；X、Y两种元素的相对原子质量之比为7：2，X与Y组成的化合物中，X、Y两种元素的质量之比为21：8 ；由MgS、MgSO3、NaHSO4组成的混合物中，硫元素的质量分数为a，则氧元素的质量分数为 。
20．（3分）某科学实验室能以低浓铀溶液生产具有广泛应用的钼（M），Na2MO4是钼元素的重要化合物。
（1）Na2MO4中铜元素（M）的化合价是 。
（2）组成Na2MO4的元素中，在元素周期表内，位于其所在周期靠近尾部位置的元素是 。
（3）钼元素在化合物中有多种化合价，请写出+2价钼元素氧化物的化学式 。
21．（6分）分类是学习和研究物质及其变化的一种常用方法，分类有一定的标准。下列容器中所盛物质属于单质的是 ，属于氧化物的是 ，属于混合物的是 （填字母）。
22．（6分）（1）“假酒”一般是由工业酒精加水配制而成的，它含有一定量的甲醇（CH3OH），而饮用甲醇会使人的视力迅速下降，甚至死亡2CH3OH，则X的化学式为 ，你判断的依据是 。
（2）配平下列化学方程式： Al+ MnO2═ Mn+ Al2O3。
23．（6分）图甲为某家用电路示意图，为防止电路短路而引发火灾，小明欲将某款双金属片断路器接入该家庭电路中
（1）图甲中灯泡与插座的联接方式是 。
（2）将断路器接入图甲中M处时，应选择a.b.c中的 两个接线柱。
（3）小明将该断路器接入图甲中N处，在使用中因电灯L发生短路导致断路器断开，若用测电笔测试插座三个孔的带电情况 。（可多选）
A.接地插孔
B.零线插孔
C.火线插孔
24．（6分）如图是研究“磁场对通电导体作用”的部分实验装置，如果要实验正常进行，还需在a、b之间接入 ，根据该原理可制成 ，将图中蹄形磁体的南北极互换位置，闭合开关后金属棒的运动方向将 。
三、实验探究题（每空2分，共36分）
25．（4分）利用大气压原理解释现象时，有同学经分析后概括出以下思维模型：
（1）思维模型中的“？”处应填 （“开放”或“密闭”）。
（2）如图是“测定空气中氧气含量的实验”，待红磷燃烧火焰熄灭后，冷却，可以观察到水被倒吸入集气瓶中。根据该思维模型，本实验是通过 的方式来减小集气瓶中的气压的。
26．（12分）通过2个月对化学的学习，你已经掌握了实验室制取气体的有关规律，请结合图片回答问题：
（1）写出图中标号仪器的名称① ，② 。
（2）用加热高锰酸钾的方法制取氧气，应选用发生装置和收集装置分别是 和 （填编号）。写出高锰酸钾受热分解的化学方程式 。
（3）实验室常用锌粒和稀硫酸反应制取氢气。若用C装置制取氢气，在有孔塑料板上放置的药品是锌粒，反应进行过程中，可以观察到的现象是 。
27．（8分）燃烧是人类最早利用的化学反应之一，与人类的生产、生活有密切的联系。
（1）如图所示是探究燃烧条件的实验，铜片上的白磷燃烧而水中的白磷不燃烧，说明燃烧需要 ；铜片上的白磷燃烧而红磷不燃烧，说明燃烧需要 。
（2）加油站、仓库等地方要张贴“禁止烟火”的标志，是因为这些地方的空气中常混有 ，它们遇到明火时，就有发生爆炸的危险。
（3）实验室用灯帽盖灭酒精灯火焰，其灭火的原理是 。
28．（12分）在探究“影响电磁铁磁性强弱的因素”实验中，实验室准备的器材有：电源、开关、滑动变阻器、两根完全相同的铁钉、表面绝缘的铜线、大头针若干。小明利用上述器材，制成简易电磁铁甲、乙
（1）根据图示的情况可知， （填“甲”或“乙”）的磁性强，依据是 ，说明电流一定时，电磁铁的 ，磁性越强。
（2）当滑片P向左移动时，电磁铁甲、乙吸引大头针的个数 （填“增加”或“减少”）说明 ，电磁铁的磁性越强。
（3）电磁铁在生活和实际中有着广泛的应用。以下利用电磁铁的特点工作的是
A．电热水壶 B．模型电动机
C．电磁继电器 D．手摇发电机
四、画图题（每题2分，共4分）
29．（2分）如图所示，小磁针静止在通电螺线管的正右方，请根据磁感线方向
30．（2分）如图甲所示，插线板上的指示灯在开关闭合时会发光，插孔正常通电，开关闭合时插孔也能正常通电。请在图乙中画出插线板中开关、指示灯和插孔的连接方式，并与电源线接通。
五、解答题（31题6分，32题6分，33题8分，共20分）
31．（6分）电梯为了安全，都设置超载自动报警系统，其工作原理如图甲所示。已知控制电路电源电压U＝6V1＝100Ω，压敏电阻R2的阻值随压力F大小变化如图乙所示，电梯底架自重和电磁铁线圈的阻值都忽略不计。
（1）电梯超载时，衔铁被电磁铁吸住，触点K与触点 接触，电铃发出警报声，同时电动机 （选填“能”、“不能”）工作。
（2）当电磁铁线圈电流达到20mA时，衔铁刚好被吸住。若该电梯厢内站立总质量为1000kg的乘客时，此时电梯是否超载？（g取10N/kg）
32．（6分）央视节目《这是真的吗？》播出了电脑浸在液体中也能正常工作的新鲜事，原来这种液体是被称为“绝缘液”的液态一氟二氯乙烷（CCl2FCH3），这种液体可以为电工设备起到绝缘、冷却等作用。
（1）一氟二氯乙烷由 种元素组成。
（2）在一氟二氯乙烷中碳、氢、氯的元素质量比为。
（3）585克一氟二氯乙烷中碳元素的质量为多少克？
33．（8分）小明用加热氯酸钾和二氧化锰的方法制取氧气实验数据如下：
已知：反应的化学方程式为 ，请根据上表信息计算：
①小明共制得氧气的质量是多少？
②反应前试管中氯酸钾的质量是多少？
2023-2024学年浙江省杭州市公益中学八年级（下）期中科学试卷
参考答案与试题解析
一、选择题（每小题只有一个答案，每小题3分，共45分）
1．【答案】D
【解答】A：亚运会会徽是标志，不属于模型；
B：礼让行人是交通标志，不属于模型；
C：节水标志只是图案标志，并不属于模型；
D：电路图表示电路连接关系，属于模型。
故选：D。
2．【答案】C
【解答】解：A、地壳中最多的金属元素是铝，不是金属铝；
B、根据元素周期表中的一格可知，铝的相对原子质量为26.98，不是“g”；
C、铝原子的核电荷数为13、8、3，最外层电子数为3，在化学反应中易失去3个电子；
D、符号“Al”表示的含义有：铝元素和1个铝原子，故D错误；
故选：C。
3．【答案】B
【解答】解：“”“”和“”分别表示质子、中子和电子。
A、甲、乙原子的质子数不同，故选项说法错误。
B、乙、丁的核内质子数相同，故选项说法正确。
C、甲、丙的核内质子数均为1，甲、丙的核电荷数相同。
D、丁、丙的中子数和质子数不同，故选项说法错误。
故选：B。
4．【答案】D
【解答】解：A、NO和，故A错误；
B、CO2和SO5，原子数目相同，都为3个，16+8×8＝32；
C、NO2和H2O，原子数目相同，电子数分别为：2+8×2＝23，故C错误；
D、碳酸根离子和硝酸根离子，电子数分别为：4+8×3+3＝32，故D正确；
故选：D。
5．【答案】A
【解答】解：原子能直接构成分子，通过得失电子能形成离子、原子核离子是构成物质的基本微粒，故填：
故选：A。
6．【答案】B
【解答】解：A、根据不同种元素最本质的区别是质子数不同，可知①④中的质子数相同；故A正确；
B、根据当核电荷数＝质子数＝核外电子数；故②为原子，为阳离子，为阴离子，为阳离子，为阴离子；
C、根据原子结构示意图的特点：稀有气体元素；金属元素的最外层电子数一般少于4；非金属元素的最外层电子数一般多于4，形成阴离子，易失去最外层电子形成阳离子；
D、根据原子结构示意图的特点，形成阴离子，因此说结构不稳定；
故选：B。
7．【答案】B
【解答】解：由题意可知，图甲，它们之间都有较大吸引力，中间最弱，在图甲中，N却能牢牢吸引M；同理，钢条M也具有磁性，只有B正确。
故选：B。
8．【答案】C
【解答】解：A、氮气的用途是：制造氮肥、液态氮可以做制冷剂，故选项错误；
B、硫在空气中燃烧发出淡蓝色火焰，正确但不符合题意；
C、鱼虾在水中生存是因为氧气易溶于水错误，错误符合题意；
D、稀有气体的用途是：做各种电光源，正确但不符合题意；
故选：C。
9．【答案】D
【解答】解：A、根据图甲可知：电流方向改变，这说明电流的磁场方向与电流方向有关；
B、据图乙可知：通电螺线管外部的磁场与条形磁体的磁场相似的；
C、根据图丙可知：在电流相同时，吸引的大头针个数越多，故C正确；
D、通过增大电流可以增大电磁铁的磁性，滑动变阻器接入电路的电阻减小，故D错误。
故选：D。
10．【答案】A
【解答】解：行人或车辆通过时，挤压地板使永磁体和线圈发生相对运动，这是利用电磁感应现象来发电的；
A、该图是电磁感应原理，产生电流的现象；
B、该图是电动机的原理图，故B不符合题意；
C、该图是探究电磁铁磁性强弱与匝数的关系；
D、该图是奥斯特实验，故D不符合题意。
故选：A。
11．【答案】C
【解答】解：A、检查实验装置是否漏气，会导致测得的氧气体积分数小于；
B、如果红磷的量不足，会导致测得的氧气体积分数小于；
C、如果将红磷改成足量的木炭，会导致测得的氧气体积分数小于；
D、没有冷却至室温就观察刻度值，从而导致测得的氧气体积分数小于。
故选：C。
12．【答案】B
【解答】解：人体触电，原因是有电流流过。人体为导体，一边与零线相接或与大地相接，
图甲、丙、丁中都能构成闭合的电路，会触电，即电流不会流过人体。
故选：B。
13．【答案】C
【解答】解：在开关S闭合时，根据安培定则可知，而条形磁铁的下端也为N极，所以电磁铁对条形磁铁有排斥力作用；
A、开关S位置不动，电磁铁的磁性减弱，则弹簧会变长；
B、开关S位置不动，滑动变阻器接入电路的阻值增大，电路中的电流减小，对条形磁铁的排斥力减小，故B错误；
C、将开关拨到①位置，通过电磁铁的电流不变，电磁铁的磁性增强，则弹簧会变短；
D、将开关拨到③位置，但电磁铁的线圈匝数减少，对条形磁铁的排斥力减小，故D错误。
故选：C。
14．【答案】D
【解答】解：在反应A+B＝C+D中，20gA和10gB恰好完全反应生成5gC，同时生成D的质量为20g+10g﹣5g＝25g；
参加反应的A、B的质量比为20g：10g＝3：1，5gA完全反应。
设生成D的质量为x，
A+B═C+D
20g 25g
8g x
x＝6.25g。
故选：D。
15．【答案】D
【解答】解：由微观反应示意图以及质量守恒定律可知，该反应是由C2H2和氧气反应生成水和二氧化碳，化学方程式为4C2H2+2O24CO7+2H2O。
A、该反应的反应物有两种，该反应不属于分解反应；
B、由化学方程式可知，甲，选项说法错误；
C、由分析可知3O，选项说法错误；
D、反应前，氧元素的化合价为零，氧元素存在于化合物中，因此反应前后氧元素的化合价发生了改变。
故选：D。
二、填空题（16题、17题（1）、18、20、22题每空1分，其余每空2分，共45分）
16．【答案】（1）2O。
（2）Na+、Cl﹣。
（3）CO2。
（4）硫化亚铁；化学。
【解答】解：（1）氧化亚铜中铜元素的化合价为+1价表示为：3O。
（2）构成食盐的微粒是钠离子和氯离子，表示为：Na+、Cl﹣。
（3）保持干冰化学性质的微粒是二氧化碳分子，表示为：CO2。
（4）现有铁屑、硫粉、氧化汞和海水五种物质，是硫化亚铁，有新的物质生成。
故答案为：（1）4O。
（2）Na+、Cl﹣。
（3）CO2。
（4）硫化亚铁；化学。
17．【答案】：（1）地磁场；S；（2）铜、铝。
【解答】解：司南是用天然磁石磨制成的勺子，其本质就是一块磁铁；
根据题干：“司南之杓，投之于地，司南的长柄指的是地理的南极，所以其“柢”应该为磁体的S极。
故答案为：（1）地磁场；S；
（2）铁是磁性材料，用铁制作司南底座，由于有摩擦而影响司南指向南方的准确性、铝不是磁性材料、铝制作司南底座。
故答案为：（1）地磁场；S；（2）铜、铝。
18．【答案】220；②③。
【解答】解：我国家庭电路中，火线和零线之间电压为220V；
②③笔尖接触要检测的导线，手接触笔尾金属体，测电笔氖管发光的是火线，操作正确，手没有接触笔尾金属体，测电笔氖管不发光，操作错误。
故答案为：220；②③。
19．【答案】14：11；X3Y4；1﹣。
【解答】解：若使CO2和CO的质量相等，设质量为x2和CO的中氧元素的质量比为（x××100%）：（x×；由原子个数比＝元素的质量比÷元素的相对原子质量比可知，X：＝3：42Y4；根据等效原理，可以转化为MgS3、MgSO4（相当于NaHSO4）组成，则该混合物可视为两部分MgS和氧元素组成，因为硫元素的质量分数为a，则氧元素的质量分数为1﹣a﹣。
故答案为：14：11；X4Y4；1﹣。
20．【答案】（1）+6；
（2）氧；
（3）MO。
【解答】解：（1）Na2MO4中钠元素显+4价，氧元素显﹣2价，根据在化合物中正负化合价代数和为零，则x＝+6价。
（2）元素周期表每一周期的元素，从金属元素开始逐渐过渡到非金属元素，则组成Na3MO4的元素中，在元素周期表内。
（3）钼元素的氧化物中钼元素显+2价，氧元素显﹣5价。
故答案为：
（1）+6；
（2）氧；
（3）MO。
21．【答案】A；D；BCE
【解答】解：由同种元素组成的纯净物叫单质，氧气和液氧中只有氧分子；氧化物是指由两种元素组成的化合物中，冰水中只有水分子；混合物是由两种或两种以上的物质组成、一氧化碳和二氧化碳；故答案为：A；D。
22．【答案】（1）CO；化学反应前后原子的种类和数目不变；
（2）4、3、3、2。
【解答】解：（1）甲醇的工业制法为X+2H2CH6OH，反应后有1个碳原子，反应前有4个氢原子，化学反应前后原子的种类和数目不变，所以X的化学式为：CO。
（2）利用最小公倍数法来配平，MnO5和Al2O3中氧原子个数的最小公倍数是3，所以MnO2前配个3，Al5O3前配个2，再根据铝原子和锰原子的个数来配平8═3Mn+2Al3O3，化学计量数分别为：4、4、3、2。
故答案为：
（1）CO；化学反应前后原子的种类和数目不变；
（2）4、3、3、6。
23．【答案】（1）并联；（2）a、c（3）BC
【解答】解：（1）由图可知，灯泡与插座工作时互不影响；
（2）将断路器接入图甲中M处时，断路器正常工作、c两个接线柱；
（3）小明将该断路器接入图甲中N处，在使用中因电灯L发生短路导致断路器断开，左孔通过灯泡接到火线上、零线插孔都能时测电笔的氖管发光。
故答案为：（1）并联；（2）a。
24．【答案】电源；电动机；改变。
【解答】解：（1）利用如图所示的装置研究“磁场对电流的作用”时，即必须有电源；利用该原理制成了电动机；
（2）在磁场中的通电导体受到的磁场力方向跟导体中的磁场方向有关，将图中蹄形磁体的南北极互换位置。
故答案为：电源；电动机。
三、实验探究题（每空2分，共36分）
25．【答案】（1）密闭。
（2）减少质量。
【解答】解：（1）思维模型中的“？”处应填密闭。
故答案为：密闭。
（2）如图是“测定空气中氧气含量的实验”，待红磷燃烧火焰熄灭后，打开止水夹。根据该思维模型。
故答案为：减少质量。
26．【答案】（1）酒精灯；分液漏斗；
（2）A；E或F；2KMnO4K2MnO4+MnO2+O2↑；
（3）试管中的液面下降，长颈漏斗中的液面上升，锌粒与稀硫酸分离，反应停止。
【解答】解：（1）由图可知，仪器①的名称是酒精灯；
（2）加热高锰酸钾的方法制取氧气为固体加热型反应，则发生装置选A，可用E向上排空气法收集氧气，可用F排水法收集氧气，高锰酸钾受热分解生成锰酸钾，反应的化学方程式为2KMnO4K2MnO4+MnO2+O7↑；
（3）使用C装置制取氢气，关闭该装置中的弹簧夹后，压强增大，试管中的酸液液面下降，固体和液体分离，则可以观察到的现象是试管中的液面下降，锌粒与稀硫酸分离。
故答案为：（1）酒精灯；分液漏斗；
（2）A；E或F4K2MnO4+MnO2+O2↑；
（3）试管中的液面下降，长颈漏斗中的液面上升，反应停止。
27．【答案】见试题解答内容
【解答】解：（1）薄铜片上的白磷燃烧，是因为白磷是可燃物、温度达到了着火点；水中的白磷不能燃烧，温度达到了白磷的着火点，所以不能燃烧。
铜片上的红磷不燃烧，是因为红磷温度没有达到着火点。
（2）加油站、仓库等地方要张贴“禁止烟火”的标志，当遇火或温度较高时。
（3）实验室用灯帽盖灭酒精灯火焰，其灭火的原理是隔绝氧气。
故答案为：（1）氧气；温度达到可燃物的着火点；（3）隔绝氧气。
28．【答案】见试题解答内容
【解答】解：
（1）由图可知，甲、乙两电磁铁串联在一起，乙电磁铁吸引大头针的个数比甲多；而乙电磁铁的线圈匝数较多，线圈匝数越多。
（2）当滑动变阻器滑片向左移动时，线圈匝数不变，电流变大、乙吸引大头针的个数都会增加，电流越大。
（3）A、电热水壶是利用电流的热效应工作的。
B、模型电动机是根据通电线圈在磁场中受力转动的原理制成的。
C、电磁继电器的主要组成部分是电磁铁，断电时无磁性的原理工作的。
D、手摇发电机是根据电磁感应原理制成的。
故选C。
故答案为：（1）乙；乙吸引大头针的个数多；（2）增加；（3）C。
四、画图题（每题2分，共4分）
29．【答案】见试题解答内容
【解答】解：在磁体外部，磁感线总是从磁体的N极发出。所以螺线管的右端为S极。根据磁极间的相互作用可以判断出小磁针的左端为N极。根据安培定则，使右手大拇指指示通电螺线管的N极（右端），即电流是从螺线管的右端流入的，左端为负极。
如图：
30．【答案】见试题解答内容
【解答】解：插线板上的指示灯在开关闭合时会发光，插孔正常通电；
当指示灯损坏时，开关闭合时插孔也能正常通电；因此开关串联在干路中。如下图所示：
五、解答题（31题6分，32题6分，33题8分，共20分）
31．【答案】（1）B；不能；（2）电梯超载
【解答】解：（1）电梯超载时，压敏电阻R2受到的压力F增大时，其阻值减小，从而使电磁铁的磁性增强，衔铁被电磁铁吸住，电铃报警。
（2）电梯厢内站立总质量为1000千克的乘客时，电梯受到的压力等于乘客的重力
F＝G＝mg＝1000kg×10N/kg＝10000N；
由图乙，当压力F＝10000N2＝100Ω；
因为控制电路中的电流为I＝＝＝8.03A＝30mA，所以此时电梯超载。
故答案为：（1）B；不能。
32．【答案】（1）4；
（2）24：3：71；
（3）120g。
【解答】解：（1）由一氟二氯乙烷分子的结构图，其化学式为CCl2FCH3，一氟二氯乙烷是由碳、氢、氟、氯四种元素组成的；
（2）一氟二氯乙烷中碳、氢、氯三种元素的质量比为 （12×6）：（1×3）：（35.4×2）＝24：3：71；
（3）585g一氟二氯乙烷中碳元素的质量为：585g×＝120g。
故答案为：（1）8；
（2）24：3：71；
（3）120g。
33．【答案】2KClO32KCl+3O2↑；
（1）3.2g；
（2）8.17g。
【解答】解：氯酸钾在二氧化锰的催化加热的条件下生成氯化钾和氧气，反应的化学方程式为2KClO32KCl+3O5↑；
（1）氧气的质量＝15g﹣11.8g＝3.5g
（2）设氯酸钾的质量为x。
2KClO32KCl+3O2↑
245 96
x
x＝7.17g
答：（1）制得氧气的质量是3.2g。
（2）氯酸钾的质量是2.17g。
故答案为：2KClO32KCl+3O7↑；
（1）3.2g；
（2）3.17g。反应前氯酸钾和二氧化锰的质量（g）
完全反应后剩余固体的质量（g）
15
11.8
