2025年高中物理复习配套课件 专题十二 静电场中图像综合问题

这是一份2025年高中物理复习配套课件 专题十二 静电场中图像综合问题，共57页。

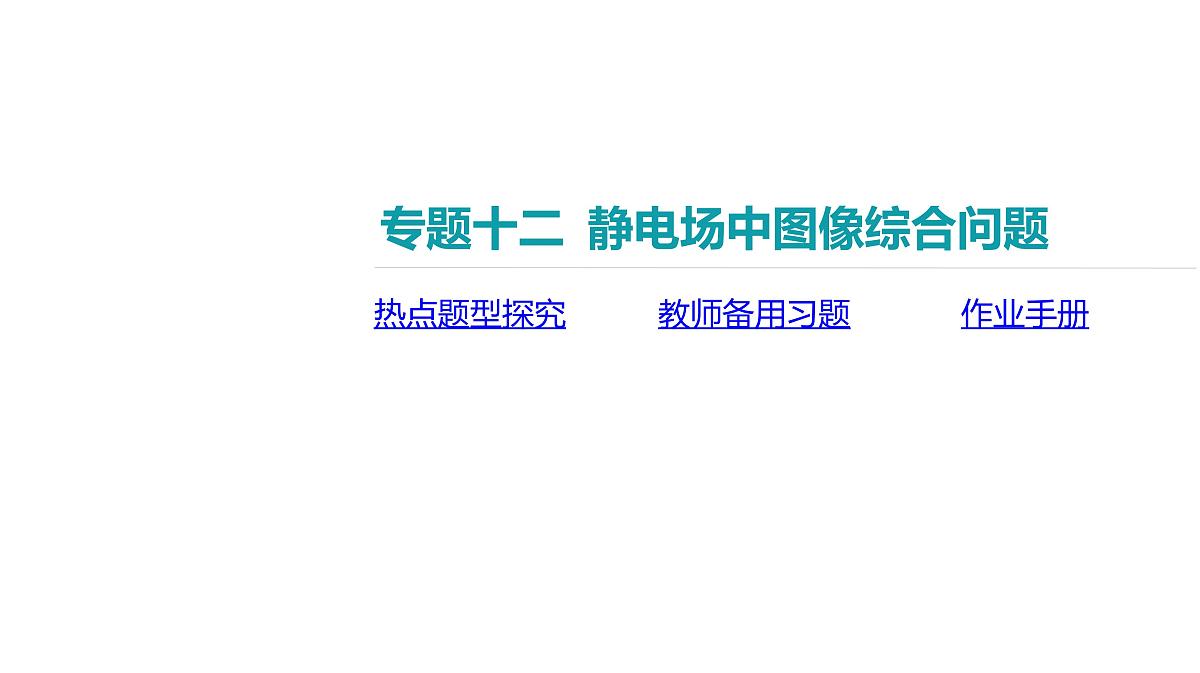

专题十二 静电场中图像综合问题

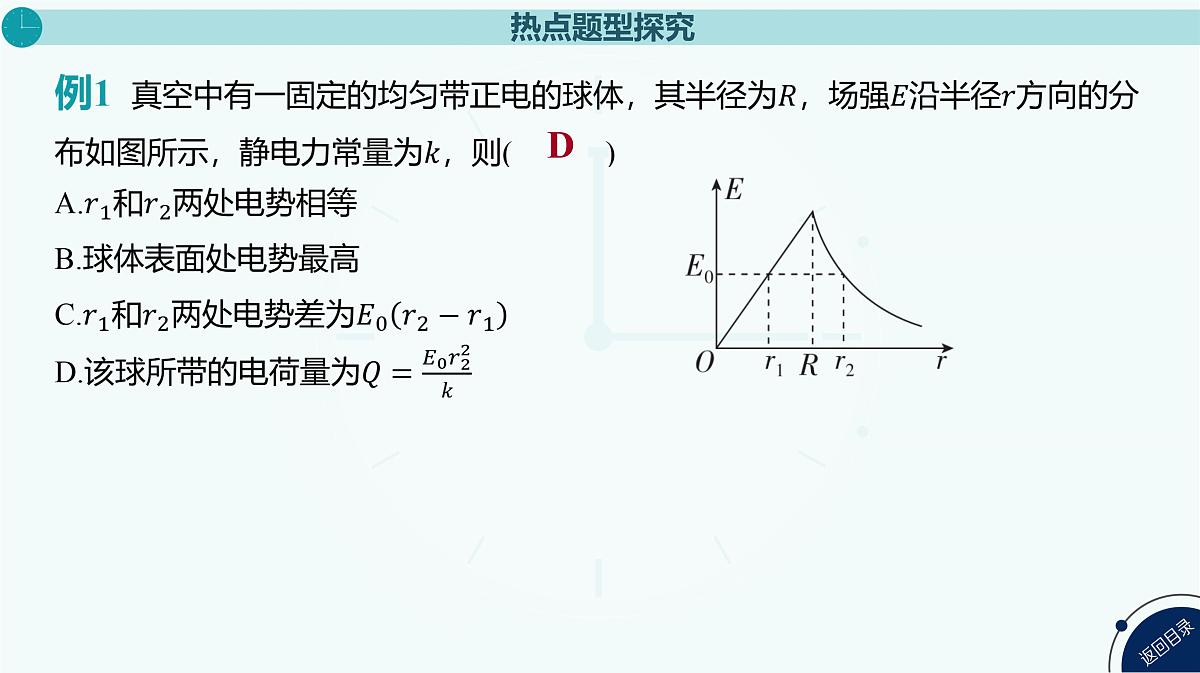

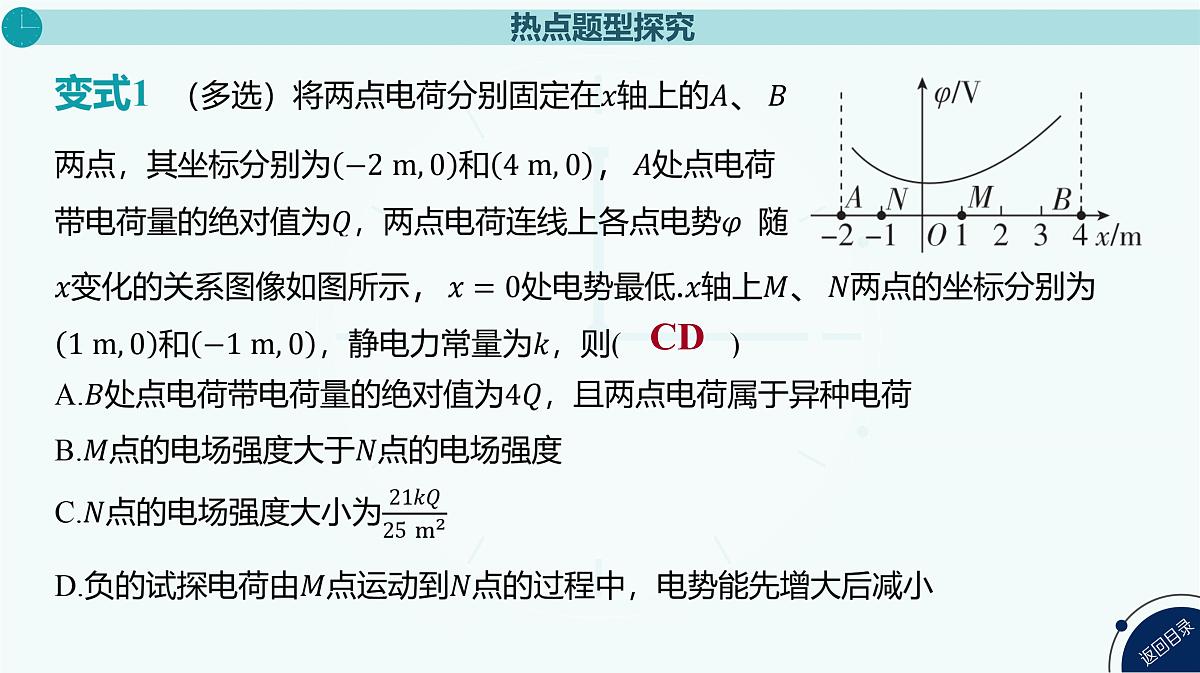

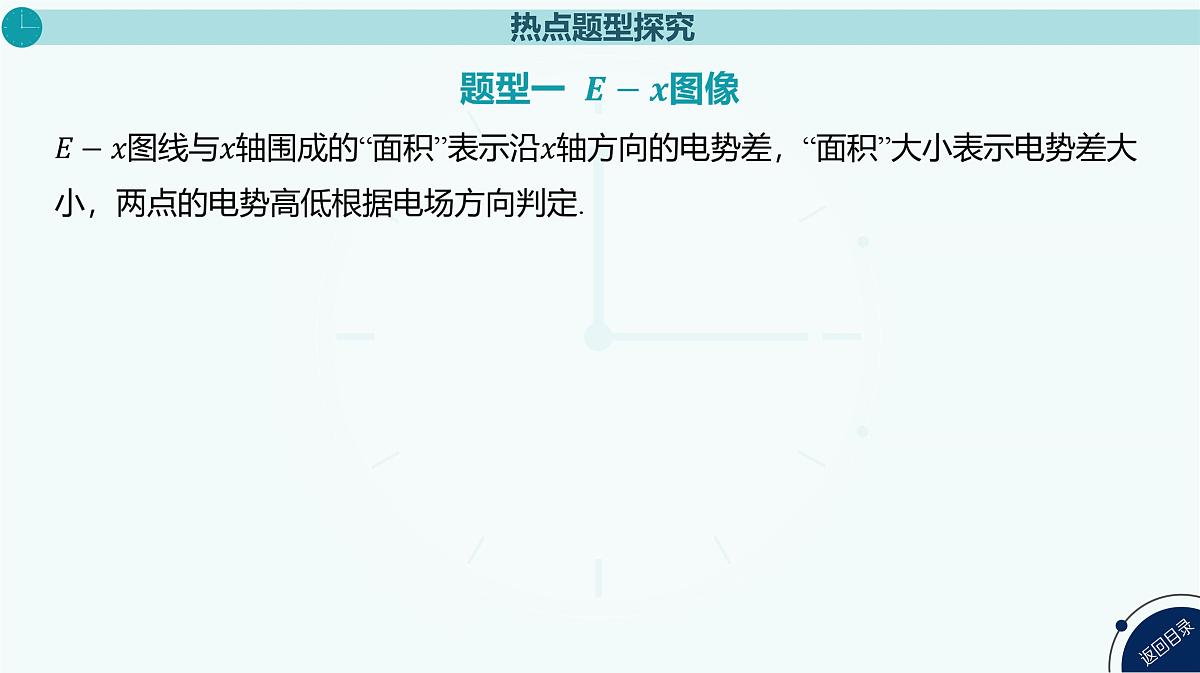

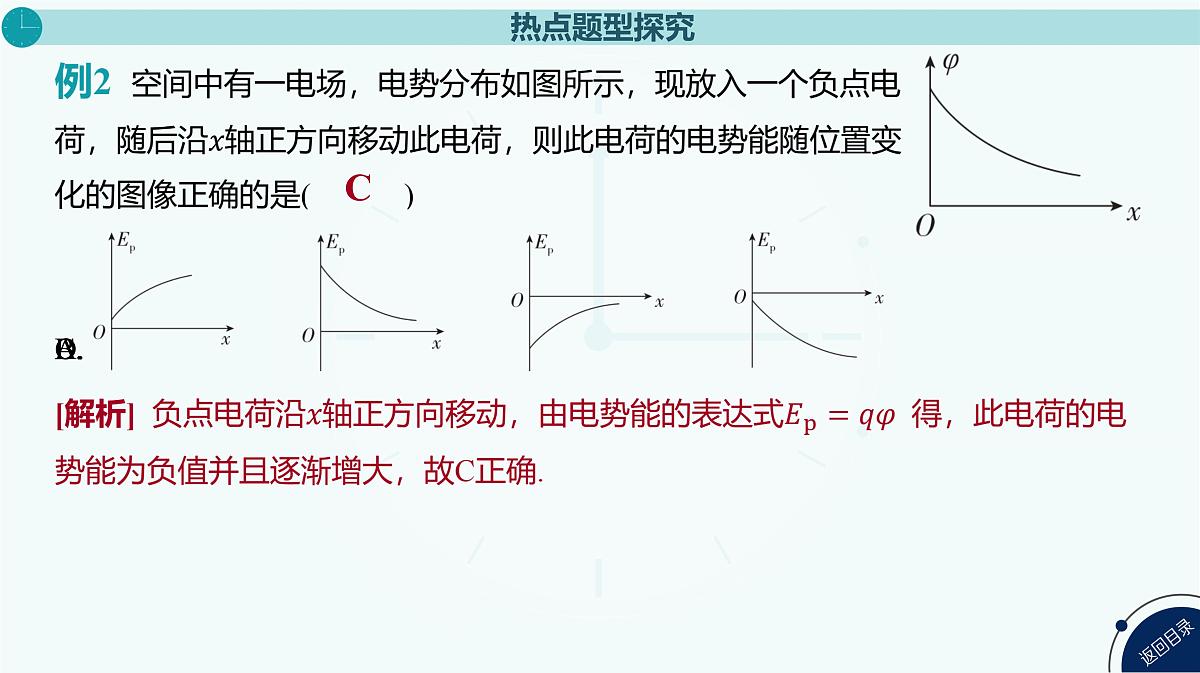

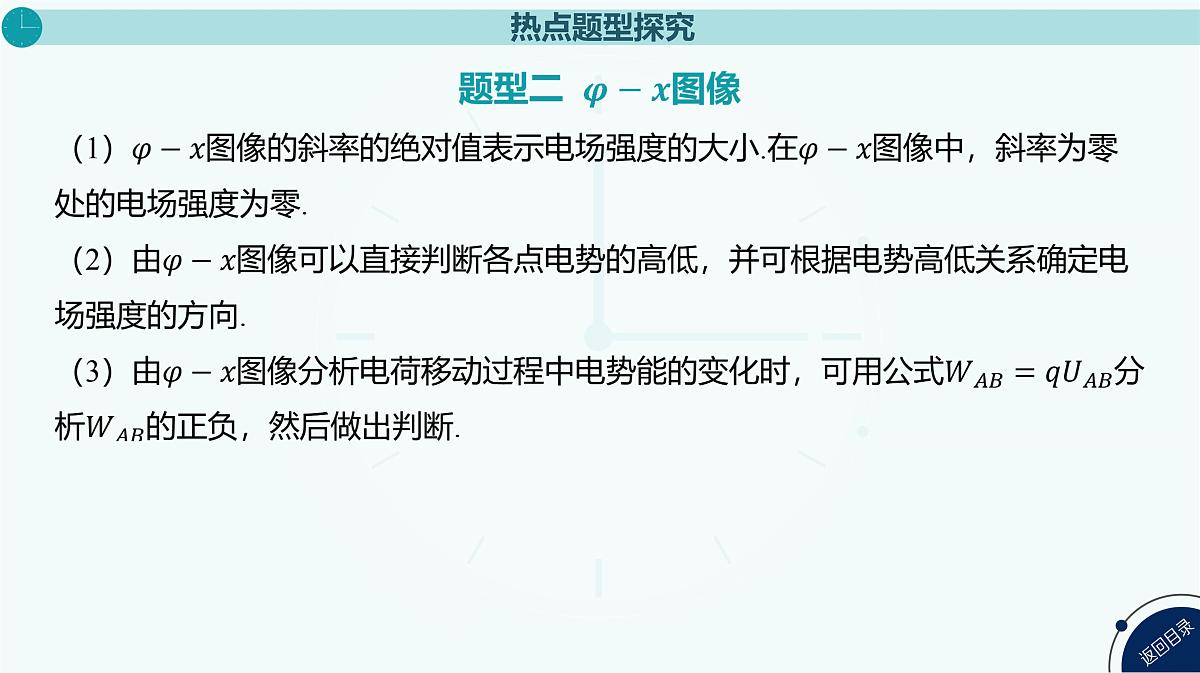

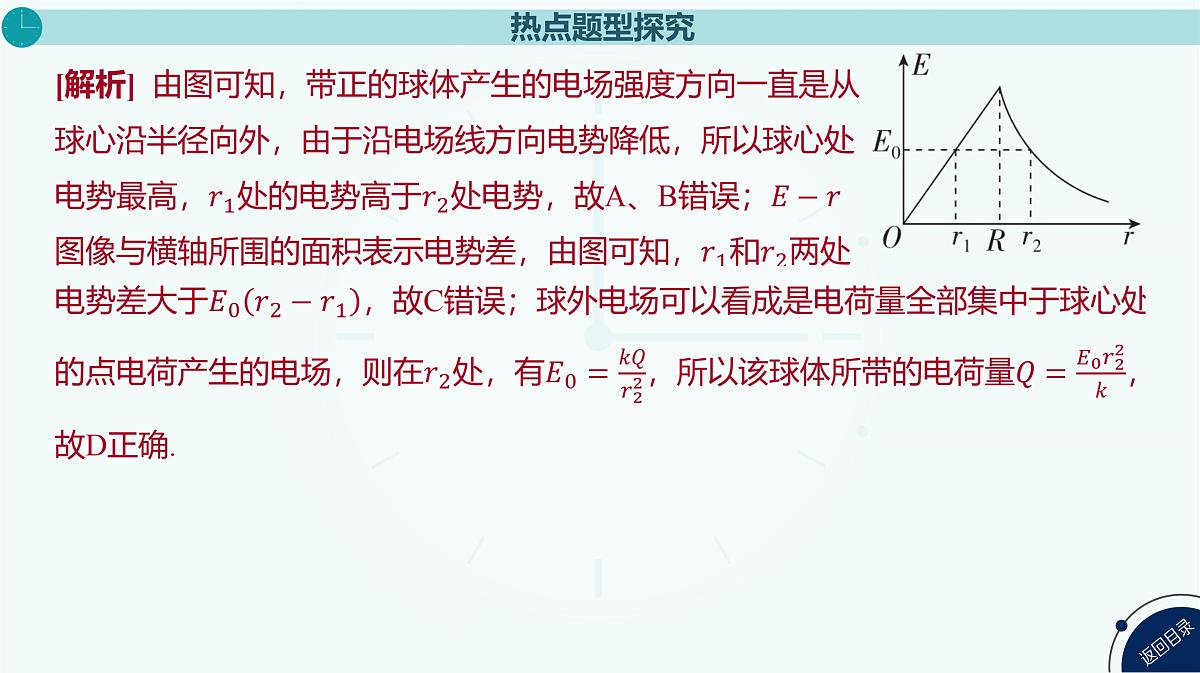

A.&1& B.&2& C.&3& D.&4&
A.&5& B.&6& C.&7& D.&8&
1.某静电场方向平行于x轴,x轴上各点电场强度随位置的变化关系如图所示,规定x轴正方向为电场强度正方向.若取x0处为电势零点,则x轴上各点电势随位置的变化关系可能为(　　)
2. (多选)[2017·全国卷Ⅰ] 在一静止点电荷的电场中,任一点的电势φ与该点到点电荷的距离r的关系如图所示.电场中四个点a、b、c和d的电场强度大小分别Ea、Eb、Ec和Ed.点a到点电荷的距离ra与点a的电势φa已在图中用坐标(ra,φa)标出,其余类推.现将一带正电的试探电荷由a点依次经b、c点移动到d点,在相邻两点间移动的过程中,电场力所做的功分别为Wab、Wbc和Wcd.下列选项正确的是(　 　)A.Ea∶Eb=4∶1 B.Ec∶Ed=2∶1C.Wab∶Wbc=3∶1D.Wbc∶Wcd=1∶3
4. (多选)一带正电的粒子仅在电场力作用下沿x轴正方向运动,其电势能Ep随位置x的变化关系如图所示,其中0~x2段是对称的曲线,x2~x3段是直线,则下列判断正确的是(　 　)A.x1、x2、x3处电势φ1、φ2、φ3的关系为φ1
