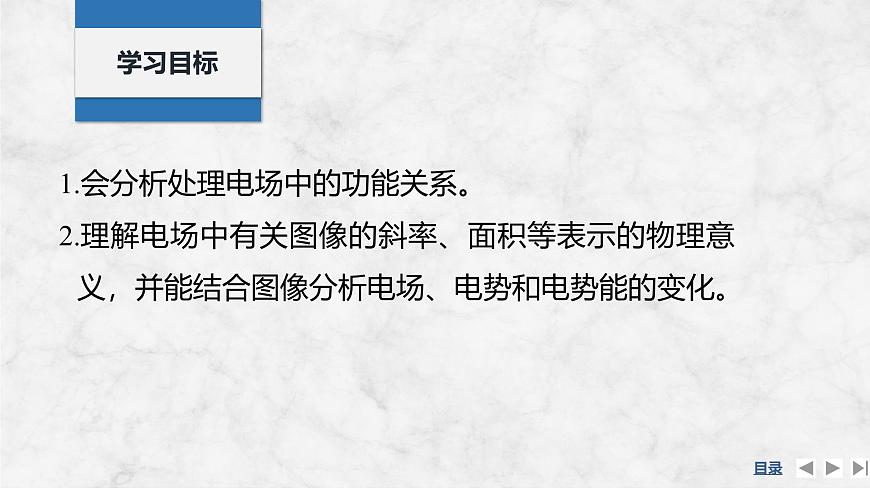

1.会分析处理电场中的功能关系。 2.理解电场中有关图像的斜率、面积等表示的物理意义，并能结合图像分析电场、电势和电势能的变化。

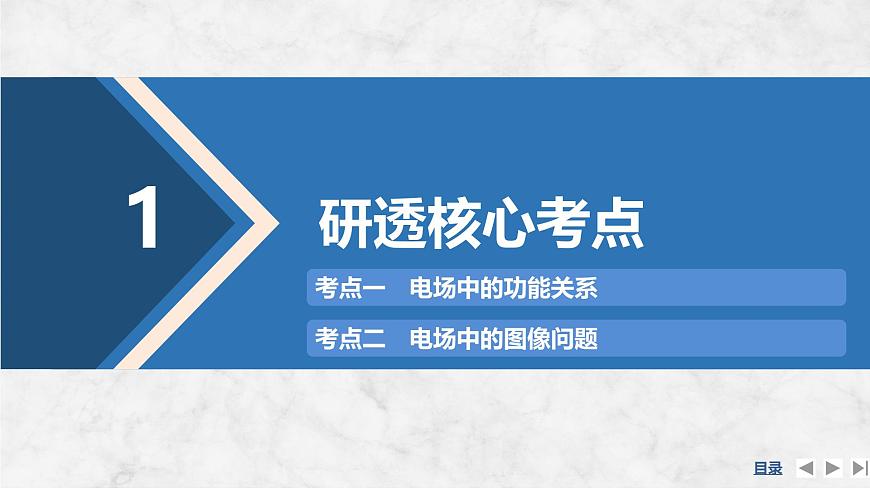

考点二　电场中的图像问题

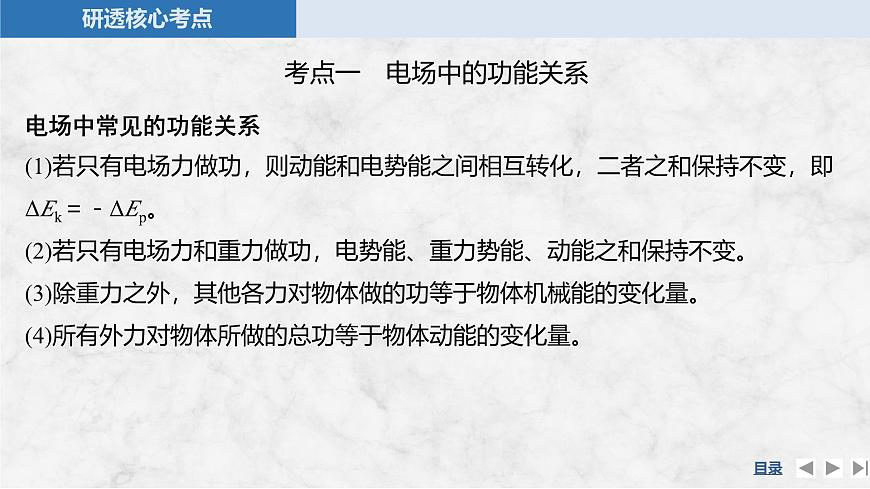

考点一　电场中的功能关系
电场中常见的功能关系(1)若只有电场力做功，则动能和电势能之间相互转化，二者之和保持不变，即ΔEk＝－ΔEp。(2)若只有电场力和重力做功，电势能、重力势能、动能之和保持不变。(3)除重力之外，其他各力对物体做的功等于物体机械能的变化量。(4)所有外力对物体所做的总功等于物体动能的变化量。

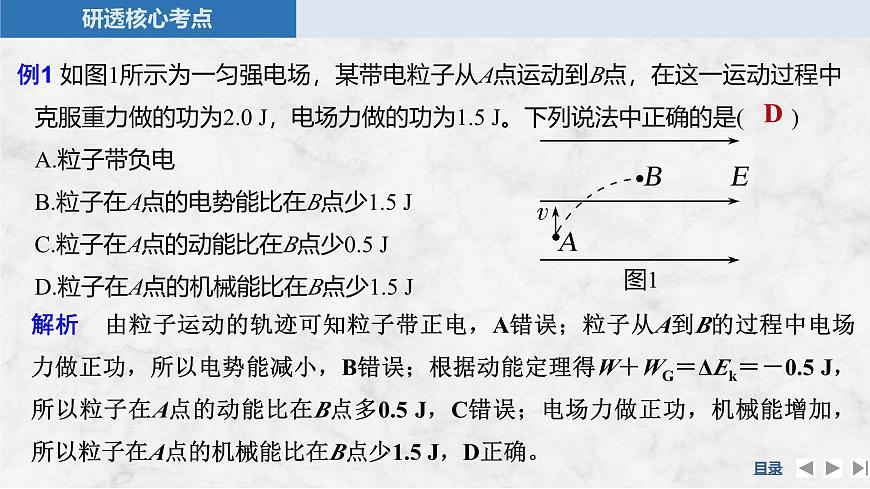

例1 如图1所示为一匀强电场，某带电粒子从A点运动到B点，在这一运动过程中克服重力做的功为2.0 J，电场力做的功为1.5 J。下列说法中正确的是(　　)A.粒子带负电B.粒子在A点的电势能比在B点少1.5 JC.粒子在A点的动能比在B点少0.5 JD.粒子在A点的机械能比在B点少1.5 J
解析　由粒子运动的轨迹可知粒子带正电，A错误；粒子从A到B的过程中电场力做正功，所以电势能减小，B错误；根据动能定理得W＋WG＝ΔEk＝－0.5 J，所以粒子在A点的动能比在B点多0.5 J，C错误；电场力做正功，机械能增加，所以粒子在A点的机械能比在B点少1.5 J，D正确。

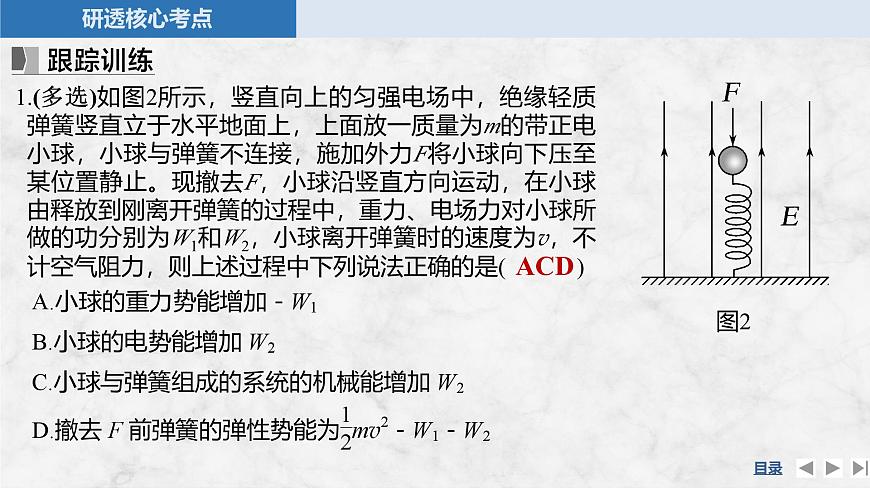

1.(多选)如图2所示，竖直向上的匀强电场中，绝缘轻质弹簧竖直立于水平地面上，上面放一质量为m的带正电小球，小球与弹簧不连接，施加外力F将小球向下压至某位置静止。现撤去F，小球沿竖直方向运动，在小球由释放到刚离开弹簧的过程中，重力、电场力对小球所做的功分别为W1和W2，小球离开弹簧时的速度为v，不计空气阻力，则上述过程中下列说法正确的是(　　　)

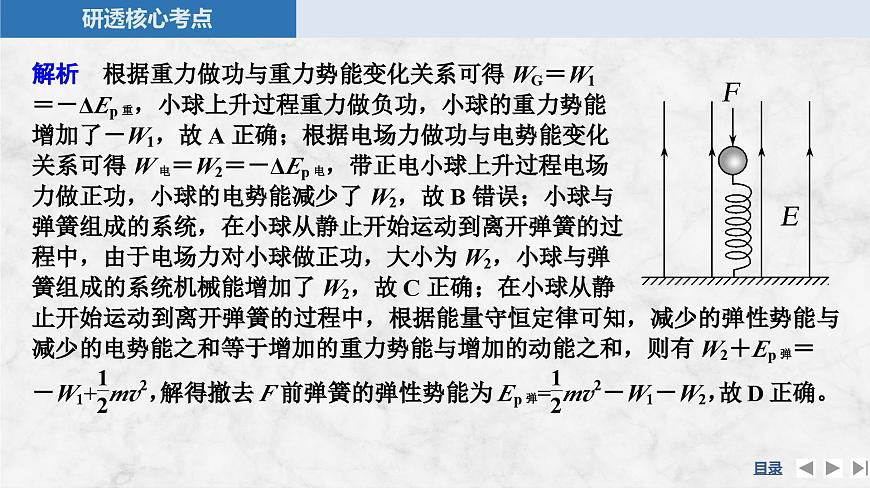

角度　　电场中的v－t图像
例2 (2024·重庆市八中检测)两个等量同种点电荷固定于光滑水平面上，其连线的中垂线(在水平面内)上有A、B、C三点，如图3甲所示，一个电荷量为2×10－5 C、质量为1 g的小物块从C点由静止释放，其运动的v－t图像如图乙所示，其中B点处为整条图线的切线斜率最大的位置(图中标出了该切线)。则下列说法正确的是(　　)A.小物块带负电B.A、B两点间的电势差UAB＝500 VC.小物块由C点到A点电势能先减小再增大D.B点为中垂线上电场强度最大的点，电场强度E＝100 V/m
角度　　电场中的φ－x图像
1.电场强度的大小等于φ－x图线的切线斜率的绝对值，如果图线是曲线，电场为非匀强电场；如果图线是倾斜的直线，电场为匀强电场(如图)。切线的斜率为零时沿x轴方向电场强度为零。
2.在φ－x图像中可以直接判断各点电势的高低，并可根据电势大小关系确定电场强度的方向，进而可以判断电荷在电场中的受力方向(如图)。
3.电场中常见的φ－x图像(1)点电荷的φ－x图像(取无限远处电势为零)，如图。
(2)两个等量异种点电荷连线上的φ－x图像，如图。
(3)两个等量同种点电荷的φ－x图像，如图。
例3 在x轴上分别固定两个点电荷Q1、Q2，Q2位于坐标原点O处。两点电荷形成的静电场中，x轴正半轴上的电势φ随x变化的图像如图4所示。下列说法正确的是(　　)A.x3处电势φ最高，电场强度最大B.Q1带负电，Q2带正电C.Q1的电荷量小于Q2的电荷量D.电子从x1处沿x轴移动到x2处，电势能增加
2.(2024·广东茂名模拟)在x轴上坐标为－3L和3L的两点固定电荷量不等的两点电荷，坐标为3L处电荷带正电，电荷量大小为Q。两点电荷连线上各点电势φ随x变化的关系如图5所示，其中x＝L处电势最低，x轴上M、N两点的横坐标分别为－2L和2L，则(　　)A.两点电荷为异种电荷B.坐标为－3L处电荷的电荷量大小为2QC.负检验电荷在原点O处受到向左的静电力D.负检验电荷由M点运动到N点的过程，电势能先减小后增大
角度　　电场中的 E－x图像
1.反映了电场强度随位移变化的规律。2.判定电场强度E的方向：E＞0表示电场强度沿正方向；E＜0表示电场强度沿负方向。3.图线与x轴围成的“面积”表示两点间电势差，“面积”大小表示电势差大小，两点的电势高低根据电场方向判定。
4.电场中常见的E－x图像(1)点电荷的E－x图像正点电荷及负点电荷的电场强度E随坐标x变化关系的图像大致如图所示。
(2)两个等量异种点电荷的E－x图像，如图。
(3)两个等量正点电荷的E－x图像，如图。
解析　O～x1间，电场强度沿x轴正方向且大小不变，又粒子带正电，故粒子沿x轴正方向做匀加速直线运动；x1～x2间，电场强度沿x轴正方向，且大小逐渐减小，故粒子沿x轴正方向做加速度减小的加速运动；x2～x3间，电场强度沿x轴负方向，且大小逐渐增大，故粒子沿x轴正方向做加速度增大的减速运动，故A、D错误；x1～x3间的图线关于x2点中心对称，则x1～x2间电场力对粒子做的正功数值上等于x2～x3间电场力对粒子做的负功，粒子到达x3时的动能等于粒子到达x1时的动能，即Ek＝qdE0，故B错误；由题意知x2点的电势为0，有φx1＝－φx3，φx1φB，选项C、D错误。
6.(多选)在x轴上0～x0范围内，存在沿x轴正方向的电场，其电势φ随x的变化规律如图6所示。现将一质量为m、带电荷量为q的粒子自O点由静止释放，粒子仅在电场力的作用下沿x轴做加速运动，从x0处离开电场，下列说法正确的是(　　)
7.(多选)有一电场在x轴上各点的电场强度分布如图7所示。现将一带正电的粒子(不计重力)从O点静止释放，仅在电场力的作用下，带电粒子沿x轴运动，则关于该电场在x轴上各点的电势φ、带电粒子的动能Ek、电势能Ep以及动能与电势能之和E0随x变化的图像，正确的是(　　)
解析　带正电的粒子(不计重力)从O点静止释放，仅在电场力的作用下，带电粒子沿x轴运动，则电场力方向沿x轴正方向，电场线方向沿x轴正方向。沿电场线方向电势降低，A错误；电场力做正功，动能增加，电势能减小，C错误；由Ek－x图像斜率大小代表电场力大小，斜率正负代表电场力方向，由图可知，场强先减小后增大，方向一直为正方向，电场力F＝qE，先减小后增大，一直为正方向，与题中电场强度沿x轴变化一致，B正确；由能量守恒定律有E0＝Ek＋Ep，动能与电势能之和E0不变，D正确。
8.(2024·广东深圳校考)工业生产中有一种叫电子束焊接机的装置，其核心部件由如图8所示的高压辐向电场组成。该电场的电场线如图中带箭头的直线所示。一电子在图中H点从静止开始只在电场力的作用下沿着电场线做直线运动。设电子在该电场中的运动时间为t，位移为x，速度为v，受到的电场力为F，电势能为Ep，运动经过的各点电势为φ，则下列四个图像可能合理的是(　　)
9.(多选)(2024·贵州贵阳市第一中学月考)如图9所示，在x轴上的O点(x＝0)和b点(x＝15 cm)分别固定放置两点电荷q1、q2，所形成静电场的电势φ在x轴上的分布如图所示，取无穷远处的电势为零，下列说法正确的是(　　)
A.a、c两点的电场强度相同B.q1所带电荷量是q2所带电荷量的4倍C.将一负电荷从a点移到c点，静电力做功为零D.将一负电荷从c点移到d点，电势能增大
10.(2023·广东茂名模拟)如图10所示，带电平行板倾斜放置与水平面间的夹角为θ，两板间的电压U＝8×103 V，两板间的距离d＝0.4 m，圆形光滑轨道竖直固定放置，最低点B正好在上极板的边缘，C点是圆弧轨道的最高点；质量m＝0.1 kg、电量q＝＋10－4C的小球，从平行板下极板A点由静止释放，在平行板间的匀强电场中正好沿水平直线AB做匀加速直线运动，经过B点进入圆弧轨道，刚好到达最高点C点，电场只存在带电平行板内，外部没有电场，重力加速度g取10 m/s2，不计空气阻力。求：
(1)平行板与水平面间的夹角θ及小球经过B点时的速度vB；(2)圆形轨道的半径R。答案　(1)60°　4 m/s　(2)0.32 m
对小球受力分析，可知电场力与重力的合力水平向右，由力的合成矢量三角形的几何关系可得
解得vB＝4 m/s。
(1)小物块第一次通过C点时对轨道的压力大小；(2)小物块第一次从D点飞出后上升的最大高度；(3)小物块在直线轨道AB上运动的总路程。答案　(1)10.8mg　(2)1.2R　(3)15R解析　(1)由几何关系知，轨道AB与水平面的夹角为37°，小物块从A点第一次到C点的过程，由动能定理知
联立解得FN＝10.8mg由牛顿第三定律知此时小物块对轨道的压力大小为10.8mg。
(2)小物块从A第一次到D的过程，由动能定理知
小物块第一次到达D点后以速度vD1逆着电场线方向做匀减速直线运动
联立解得smax＝1.2R。(3)分析可知小物块到达B点的速度为零后，小物块就在圆弧轨道上做往复圆周运动由功能关系知(qE＋mg)Lsin 37°＝μ(qE＋mg)dcs 37°解得d＝15R。
