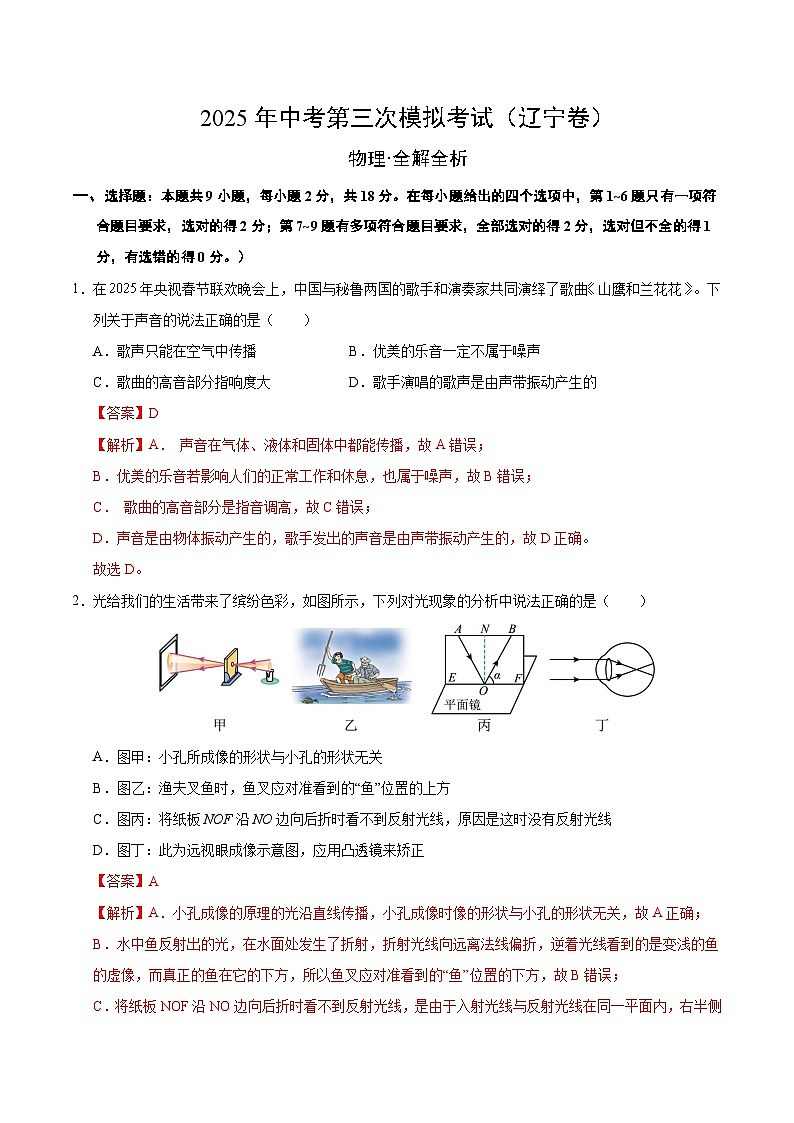

2025年中考数学第三次模拟考试卷：物理（辽宁卷）（解析版）

这是一份2025年中考数学第三次模拟考试卷：物理（辽宁卷）（解析版），共20页。试卷主要包含了选择题，填空题，作图题，实验题，综合应用题等内容，欢迎下载使用。
一、选择题：本题共9小题，每小题2分，共18分。在每小题给出的四个选项中，第1~6题只有一项符合题目要求，选对的得2分；第7~9题有多项符合题目要求，全部选对的得2分，选对但不全的得1分，有选错的得0分。）
1．在年央视春节联欢晚会上，中国与秘鲁两国的歌手和演奏家共同演绎了歌曲山鹰和兰花花。下列关于声音的说法正确的是（ ）
A．歌声只能在空气中传播B．优美的乐音一定不属于噪声
C．歌曲的高音部分指响度大D．歌手演唱的歌声是由声带振动产生的
【答案】D
【解析】A． 声音在气体、液体和固体中都能传播，故A错误；
B．优美的乐音若影响人们的正常工作和休息，也属于噪声，故B错误；
C． 歌曲的高音部分是指音调高，故C错误；
D．声音是由物体振动产生的，歌手发出的声音是由声带振动产生的，故D正确。
故选D。
2．光给我们的生活带来了缤纷色彩，如图所示，下列对光现象的分析中说法正确的是（ ）
A．图甲：小孔所成像的形状与小孔的形状无关
B．图乙：渔夫叉鱼时，鱼叉应对准看到的“鱼”位置的上方
C．图丙：将纸板NOF沿NO边向后折时看不到反射光线，原因是这时没有反射光线
D．图丁：此为远视眼成像示意图，应用凸透镜来矫正
【答案】A
【解析】A．小孔成像的原理的光沿直线传播，小孔成像时像的形状与小孔的形状无关，故A正确；
B．水中鱼反射出的光，在水面处发生了折射，折射光线向远离法线偏折，逆着光线看到的是变浅的鱼的虚像，而真正的鱼在它的下方，所以鱼叉应对准看到的“鱼”位置的下方，故B错误；
C．将纸板NOF沿NO边向后折时看不到反射光线，是由于入射光线与反射光线在同一平面内，右半侧纸板与左半侧纸板此时不在同一平面内，无法承接到反射光线，但反射光线仍然存在，故C错误；
D．像成在了视网膜的前方，为近视眼，需要配戴凹透镜矫正，故D错误。
故选A。

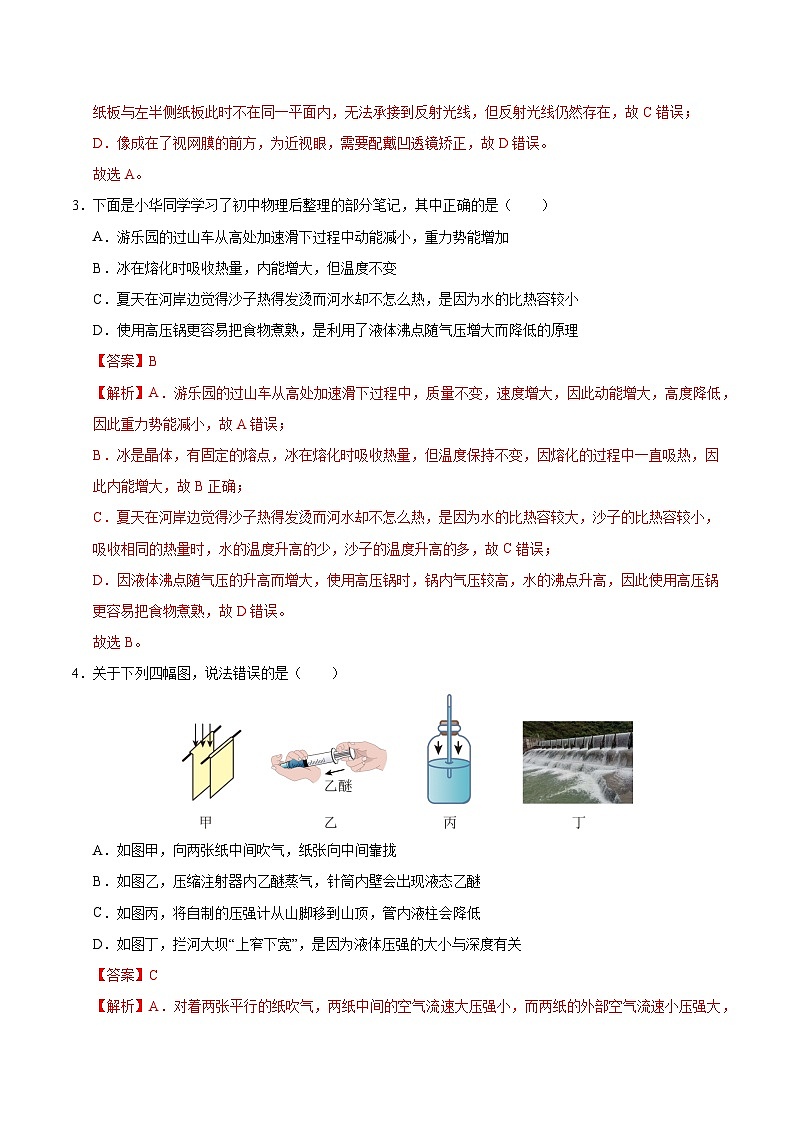

3．下面是小华同学学习了初中物理后整理的部分笔记，其中正确的是（ ）
A．游乐园的过山车从高处加速滑下过程中动能减小，重力势能增加
B．冰在熔化时吸收热量，内能增大，但温度不变
C．夏天在河岸边觉得沙子热得发烫而河水却不怎么热，是因为水的比热容较小
D．使用高压锅更容易把食物煮熟，是利用了液体沸点随气压增大而降低的原理
【答案】B
【解析】A．游乐园的过山车从高处加速滑下过程中，质量不变，速度增大，因此动能增大，高度降低，因此重力势能减小，故A错误；
B．冰是晶体，有固定的熔点，冰在熔化时吸收热量，但温度保持不变，因熔化的过程中一直吸热，因此内能增大，故B正确；
C．夏天在河岸边觉得沙子热得发烫而河水却不怎么热，是因为水的比热容较大，沙子的比热容较小，吸收相同的热量时，水的温度升高的少，沙子的温度升高的多，故C错误；
D．因液体沸点随气压的升高而增大，使用高压锅时，锅内气压较高，水的沸点升高，因此使用高压锅更容易把食物煮熟，故D错误。
故选B。
4．关于下列四幅图，说法错误的是（ ）
A．如图甲，向两张纸中间吹气，纸张向中间靠拢
B．如图乙，压缩注射器内乙醚蒸气，针筒内壁会出现液态乙醚
C．如图丙，将自制的压强计从山脚移到山顶，管内液柱会降低
D．如图丁，拦河大坝“上窄下宽”，是因为液体压强的大小与深度有关
【答案】C
【解析】A．对着两张平行的纸吹气，两纸中间的空气流速大压强小，而两纸的外部空气流速小压强大，两纸受到两边向内的压强差，所以两张纸被压到一起，故A正确，不符合题意；
B．利用压缩体积的方法可以使气体液化，推动活塞压缩注射器内乙醚蒸气，针筒内壁会出现液态乙醚，故B正确，不符合题意；
C．将自制的压强计从山脚移到山顶，山顶高度高，大气压强小，瓶中液体被瓶内气体压进管内，管内液柱会上升，故C错误，符合题意；
D．液体内部向各个方向都有压强，液体越深，液体内部压强越大，故拦河大坝的修建成上窄下宽的梯形，为了能够承受水深处的较大的压强，故D正确，不符合题意。
故选C。

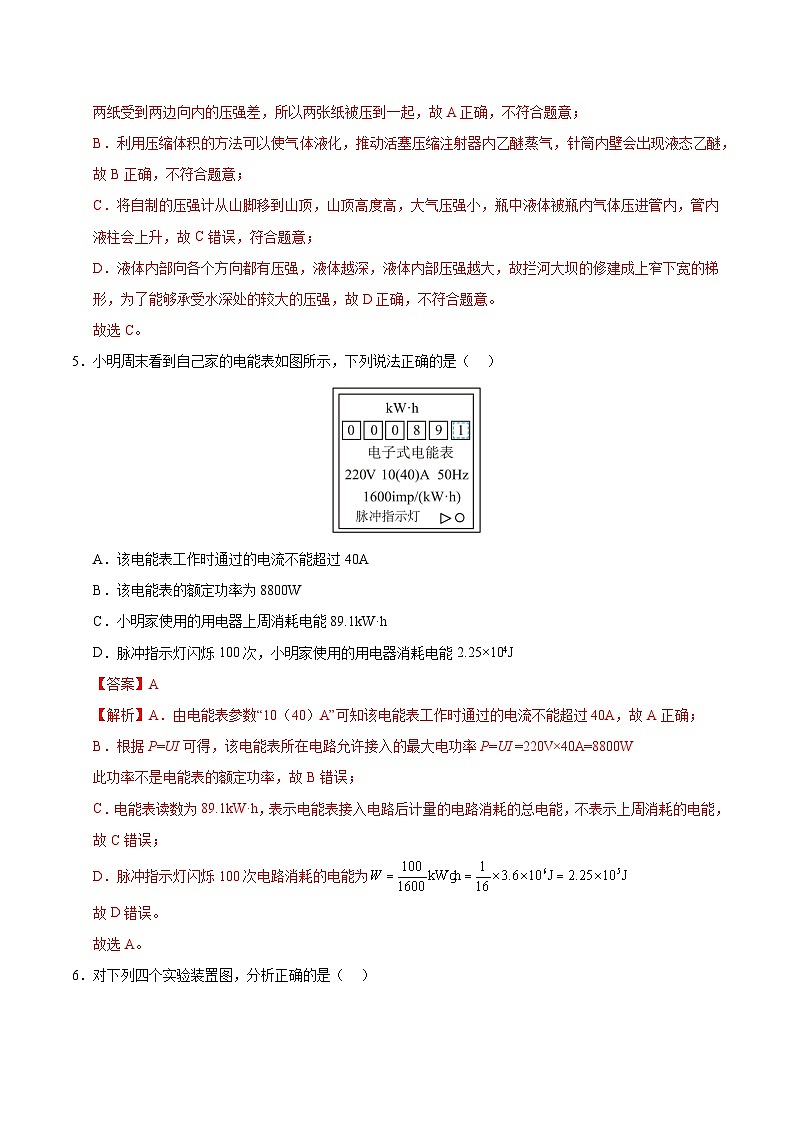

5．小明周末看到自己家的电能表如图所示，下列说法正确的是（ ）
A．该电能表工作时通过的电流不能超过40A
B．该电能表的额定功率为8800W
C．小明家使用的用电器上周消耗电能89.1kW·h
D．脉冲指示灯闪烁100次，小明家使用的用电器消耗电能2.25×104J
【答案】A
【解析】A．由电能表参数“10（40）A”可知该电能表工作时通过的电流不能超过40A，故A正确；
B．根据P=UI可得，该电能表所在电路允许接入的最大电功率P=UI =220V×40A=8800W
此功率不是电能表的额定功率，故B错误；
C．电能表读数为89.1kW·h，表示电能表接入电路后计量的电路消耗的总电能，不表示上周消耗的电能，故C错误；
D．脉冲指示灯闪烁100次电路消耗的电能为
故D错误。
故选A。
6．对下列四个实验装置图，分析正确的是（ ）
A．甲图中验电器是利用了异种电荷相互排斥的原理制成的
B．乙图中开关与灯的位置可以互换
C．丙图实验演示的是磁场能够产生电流
D．丁图是探究电磁感应现象的装置
【答案】D
【解析】A．验电器是利用同种电荷相互排斥原理制成的，故A错误；
B．开关要控制火线，乙图为了用电安全，开关与灯的位置不可以互换，故B错误；
C．丙图是奥斯特实验，说明通电导线周围存在磁场，故C错误；
D．该实验装置是用于研究感应电流的实验，闭合电路的部分导体在磁场中做切割磁感线运动时，导体中才会产生感应电流，将机械能转化为电能，发电机就是应用了这一原理，故D正确。
故选D。
7．在白纸板上画两个向右的箭头，竖立在桌子上，将玻璃杯移到白纸板正前方合适位置。往杯中倒入水后，透过玻璃杯观察到的情形如图所示。下列说法正确的是（ ）
A．透过玻璃杯观察到的下方箭头的像是实像
B．白纸板一定在玻璃杯透镜的一倍焦距内
C．将玻璃杯靠近白纸板，图中下方箭头的方向会发生变化
D．将玻璃杯远离白纸板，透过玻璃杯观察到下方的箭头将变大
【答案】AC
【解析】在白纸板上画两个向右的箭头；
A．由图可知，此时像的箭头的方向是向左的，这说明成的是实像，故A正确；
B．凸透镜成实像时，物距大于焦距，故B错误；
C．将玻璃杯靠近白纸板，当物距小于焦距时，成正立、放大的虚像，图中下方箭头的方向会发生变化，故C正确；
D．将玻璃杯远离白纸板，物距变大，像距变小，透过玻璃杯观察到的箭头将变小，故D错误。
故选AC。
8．如图所示，两个完全相同的容器中分别装有甲、乙两种体积相同的不同液体，将同一小球分别浸没在两容器中，静止时细线对小球均有拉力且拉力相等。下列说法正确的是（ ）
A．甲液体密度小于乙液体密度
B．小球在甲液体中所受浮力小于在乙液体中所受浮力
C．放入小球后左边容器对桌面的压力大于右边容器对桌面的压力
D．剪断乙中的细线，液面静止后容器底部受到液体的压强变小
【答案】ABD
【解析】AB．相同的两个容器甲和乙分别装有体积相同的不同液体，设甲图中绳对小球的拉力为F，甲液体中小球受到的浮力
乙图中绳对小球的拉力也为F，乙液体中小球受到的浮力
可知
由于是同一小球，浸没时排开液体的体积相同，根据可得，。故AB正确；
C．放入小球后甲容器对桌面的压力
甲容器对桌面的压力
甲液体密度小于乙液体密度，因此，比较可得，左边容器对桌面的压力小于右边容器对桌面的压力，故C错误；
D．剪断乙中的细线，小球将上浮，最后漂浮，液面静止后，将会下降，根据可知，容器底部受到液体的压强变小，故D正确。
故选ABD。
9．将一根细金属丝置入柔性塑料中，可以制成用来检测物体形变的器件应变片，其结构如图1所示。将它接入图2所示的电路，电源电压不变，R为定值电阻。闭合开关S，当应变片随被检测物体发生拉伸形变时，塑料中的金属丝会被拉长变细，导致电阻变大，则下列判断正确的是（ ）
A．电压表和电流表示数都变大
B．电压表示数变大，电流表示数变小
C．电压表和电流表示数的比值变小
D．电路消耗的总功率变小
【答案】BD
【解析】由图2可知，应变片与定值电阻R串联，电流表测电路中的电流，电压表测应变片两端的电压；
AB．闭合开关S，当应变片随被检测物体发生拉伸形变时，金属丝会被拉长变细，导致其电阻变大，总电阻变大，根据可知电路中的电流变小，即电流表示数变小；应变片的电阻变大，根据串联电路的分压规律可知，应变片分得的电压变大，即电压表示数变大，故A错误，B正确；
C．因电压表测应变片两端的电压，电流表测电路中的电流，则由欧姆定律可知电压表和电流表示数的比值等于应变片中金属丝的电阻，又因为金属丝被拉长变细时，其电阻会变大，所以电压表和电流表示数的比值变大，故C错误；
D．电源电压不变，电路中的电流变小，则由可知电路消耗的总功率变小，故D错误。
故选BD。
二、填空题：本题共6小题，每空1分，共12分。
10．如图所示是一木块在水平面上运动时在相等时间内连续拍摄4次“频闪”照片，频闪的时间间隔为0.02s。该木块从A位置到D位置的距离是 cm，木块在AD段运动的速度为 m/s。
【答案】5.40 0.9
【解析】[1]使用刻度尺测量长度时，要在精确值后估读一位，木块从A位置到D位置的距离
[2]木块在AD段运动的速度为
11．如图甲所示，放在水平地面上的物体C受到方向不变的水平拉力F的作用，F—t和v—t图像分别如图乙、图丙所示，第4 s摩擦力的大小为 N，在6 s—9 s内，物体克服摩擦力所做的功为 J。
【答案】4 12
【解析】[1]由图丙可知，物体在6~9s做匀速直线运动，由二力平衡可得，由图乙可知拉力大小为4N，从而可以判断摩擦力等于4N。第4 s时，由丙图可知，物体做加速运动，由于接触面的粗糙程度不变，压力大小不变，所以滑动摩擦力不变，仍为4N。
[2]在6 s—9 s内，物体运动的速度大小为1m/s，摩擦力的大小为4N，物体运动的距离为
s=vt=1m/s×3s=3m
克服摩擦做的功为
W=Fs=4N×3m=12J
12．一艘轮船的排水量是50000t，当它满载在长江内河航行时，排开水的体积是 m3，一艘潜水艇从长江内河潜行（潜行时潜水艇浸没）到海洋时，潜水艇受到的浮力 （选填“变大”“不变”或“变小”）。（）
【答案】5×104 变大
【解析】[1]一艘轮船的排水量是50000t，当它满载在长江内河航行时，由得，它排开水的体积是
[2]一艘潜水艇从长江内河潜行（潜行时潜水艇浸没）到海洋时，潜水艇排开水的体积不变，液体密度变大，由得，潜水艇受到的浮力变大。
13．黄旭华（）， 共和国勋章获得者，中国工程院院士，被称为“中国核潜艇之父”。核潜艇所使用的核燃料是一种 能源（选填“可再生”、“不可再生”）；潜艇在水下巡航时主要通过“声呐”所发出的 （选填“超声波”、“次声波”、“电磁波”）对前方海况进行探测。
【答案】不可再生 超声波
【解析】[1]不可再生能源是不可能在短期内从自然界得到补充的能源。核潜艇所使用的核燃料是一种不可再生能源。
[2]超声波的特点：方向性好，穿透能力强，易于获得较集中的声能。潜艇在水下巡航时主要通过“声呐”所发出的超声波对前方海况进行探测。
14．小王为了延长楼道路灯使用寿命，将标有“220V 100W”甲灯和“220V 40W”的两灯串联使用。二者串联使用时，通过甲乙两灯的电流之比是 ，亮度更亮的是 灯。
【答案】1：1 乙
【解析】[1]串联电路电流处处相等，所以两灯串联使用时电流相等，通过甲乙两灯的电流之比是1：1。
[2]由公式可得电压U相同时，功率越大的灯泡，其电阻越小，则“220V 100W”的灯泡电阻小。两灯串联使用时，电路中的电流相同，“220V 100W”的灯泡电阻小，由公式可得 “220V 100W”的灯泡实际功率小，所以会暗一些，所以乙灯更亮。
15．如图1所示的电路，电源电压保持不变。闭合开关S，调节滑动变阻器的滑片P，两电压表的示数随电路中电流变化的图像如图2所示，根据图像的信息可知：电源电压为 V，当滑动变阻器的滑片P移动到中点时，电路中的电流为 A。
【答案】6 0.15
【解析】[1]由图1可知两电阻串联，电压表示数之和为电源电压，结合图乙可知，电源电压为
[2]结合电路图1根据图2判断可知乙为电阻图像，甲为电阻图像，由图知滑片在最右端时候，电压表1示数为2V，电压表2示数为4V，此时电阻全部接入，滑动变阻器阻值
定值电阻阻值
当滑片滑到中点时，电路中电流为
三、作图题：本题共2小题，每小题2分，共4分。
16．一束激光从空气斜射到玻璃表面时，有一部分光返回到空气中，还有一部分光进入玻璃中，请在图中画出反射光线和大致的折射光线。
【答案】见解析
【解析】过入射点O作出垂直于玻璃面的法线，根据反射角等于入射角在空气中法线的另一侧画出反射光线；光从空气斜射入玻璃中，根据折射角小于入射角在水中法线的另一侧画出折射光线。如图所示：
17．小明在学校运动会上是仪仗队旗手，如图所示，他竖直举旗前进时，红旗受到风的水平阻力F2，其作用点可以看成在A点，若以B点为支点，请画出手对旗杆施加的最小动力F1及阻力F2的力臂。
【答案】见解析
【解析】B点为支点，过B点作阻力的垂线，即为阻力的力臂；在阻力、阻力臂一定的情况下，要使动力最小，动力臂需要最长，可知最长的动力臂为BC，即过C点作AC的垂线即为手对旗杆施加的最小动力，因阻力使杠杆顺时针转动，故动力使杠杆逆时针转动，所以动力的方向应该水平向右，如下图所示：
四、实验题：本题共4小题，每空1分，共24分。
18．（5分）小明用如图甲所示的装置对烧杯内的水进行加热，探究水沸腾时温度变化的特点。
（1）除温度计外，小明还需要的测量工具是 。
（2）同组的小刚发现实验器材组装有问题，这样会导致测得的水温 （选填“高于”、“低于”或“等于”）实际水温。
（3）调整好后开始实验，当水温接近90℃时，每隔1min测一次温度，直到水沸腾，实验结束后小明发现烧杯中的水量明显减少。由图像可知水在沸腾过程中的特点是 。实验过程中闻到酒精的气味是 现象。
（4）关于该实验，以下分析正确的是___________。
A．水量变少是由于部分水吸收热量升华成了水蒸气
B．水的最终温度只有，表明当地气压大于一个标准大气压
C．水沸腾后增大火力沸腾更剧烈，但不能提高水的沸点
【答案】（1）停表 （2）高于 （3）不断吸热，温度保持不变 扩散 （4）C
【解析】（1）除温度计外，小明还需要测量时间，故还需要的工具是停表。
（2）同组的小刚发现实验器材组装有问题，温度计的玻璃泡接触烧杯的底部，这样会导致测得的水温高于实际水温。
（3）[1]水在沸腾过程中的特点是不断吸热，温度保持不变。调整好后开始实验，当水温接近时，每隔1min测一次温度，直到水沸腾，实验结束后小明发现烧杯中的水量明显减少。由图像可知水在沸腾过程中的特点是不断吸热，温度保持不变。
[2]分子一直做无规则运动。实验过程中闻到酒精的气味是扩散现象。
（4）A．水量变少是由于部分水吸收热量汽化成了水蒸气，故A不符合题意；
B．沸点随大气压的降低而降低，水的最终温度只有，表明当地气压低于一个标准大气压，故B不符合题意；
C．液体的沸点与气压有关，所以水沸腾后增大火力沸腾更剧烈，不能提高水的沸点，故C符合题意。
故选C。
19．（6分）如图甲所示是小明利用透明玻璃板“探究平面镜成像特点”的实验装置。
（1）实验中选择两根完全一样的蜡烛A和B，是为了比较像与物的 关系；
（2）在实验中用平板玻璃代替平面镜，主要是利用玻璃透明的特点，便于 ；
（3）实验时，小明应在 （选填A或B）侧观察蜡烛A经玻璃板所成的像；
（4）图乙是小明测量蜡烛A到玻璃板最近处的距离，则蜡烛的像B离玻璃板最近处到玻璃板的距离为 cm；
（5）小明将蜡烛A以0.2m/s的速度远离玻璃板，则它的像远离玻璃板的速度是 m/s，且像的大小 （选填“变大”、“不变”或“变小”）。
【答案】（1）大小 （2）确定像的位置 （3）A （4）14.5 （5）0.2 不变
【解析】（1）实验中选择两根完全一样的蜡烛A和B，实验中用蜡烛B代替蜡烛A与像进行对比，当蜡烛B与蜡烛A的像完全重合时，说明像和物体大小相等。
（2）在实验中用平板玻璃代替平面镜，主要是利用玻璃透明的特点，既能看到蜡烛的像，又能看到玻璃板后代替像的蜡烛B，便于确定像的位置。
（3）平面镜成像的原理是光的反射，烛焰的光经玻璃板反射后成像，反射光线在玻璃板前面，故应在A侧观察蜡烛A经玻璃板所成的像。
（4）由图可知，蜡烛A放在5.0cm刻度线处，玻璃板最近处在19.5cm刻度线处，蜡烛A到玻璃板最近处的距离为14.5cm；平面镜成像时，像和物体到平面镜的距离相等，所以蜡烛的像B离玻璃板最近处的距离等于蜡烛A到玻璃板最近处的距离，为14.5cm。
（5）[1][2]平面镜所成的像和物体到平面镜的距离相等，且像和物体大小相等，将蜡烛A以0.2m/s的速度远离玻璃板，物距变大，同时像距也变大，物距等于像距，则它的像远离玻璃板的速度是0.2m/s，在物体远离玻璃板时，像的大小不变。
20．（6分）小明测量食用油密度的实验步骤如下：
（1）①将天平放在水平桌面上，移动游码至标尺左端的“0”刻度线后，指针位置如图甲所示，则应将平衡螺母向 （选填“左”或“右”）适当调节，直至天平平衡；
②在天平左盘中放入空烧杯，测得空烧杯的质量为33.8g；
③将食用油倒入烧杯并放在天平左盘中，天平平衡时，右盘所加砝码和游码位置如图乙所示时，食用油和烧杯的总质量为 g；
④将食用油全部倒入空量筒中，测得食用油体积是30mL；
⑤计算得出食用油的密度为 。
（2）小华认为小明的操作中烧杯壁上有残留的食用油，产生实验误差，他调整了小明的实验操作顺序，其中更合理的是___________；
A．①③④②⑤B．①④②③⑤
（3）如丙图所示是小华同学在实验操作过程中的情况，他的错误是： ；
（4）他们想出了测食用油密度的其它方法，他们利用实验台上的弹簧测力计、空饮料瓶、水、细线等物品来测量，其操作步骤是：（已知水的密度为）
①用弹簧测力计测出空饮料瓶所受的重力G1；
②在空饮料瓶中装满水，用弹簧测力计测出瓶和水所受的总重力G2；
③倒掉水，擦干饮料瓶，在瓶中装满食用油，用弹簧测力计测出瓶和食用油所受的总重力G3；
④计算食用油密度 。（用已知量和测出的物理量的字母表示）
【答案】（1）左 60.8 （2）A （3）测量过程中调节平衡螺母 （4）
【解析】（1）[1]使用天平之前，首先把天平放在水平台上，游码移到标尺左端的零刻度，由甲图可知，分度盘的指针向右偏，天平左端上翘，所以平衡螺母向左调节，直到指针指在分度盘中央。
[2]由图乙知，标尺的分度值为0.2g，读数为0.8g，烧杯和食用油的总质量:
[3]量筒中食用油的质量为
食用油体积是，食用油的密度
（2）由于烧杯中的食用油不能全部倒入量筒中，烧杯上有残留的食用油，导致食用油的体积测量值偏小，根据得，食用油的密度测量值偏大；为了避免误差产生，实验步骤为：
①将天平放在水平桌面上，调节平衡螺母，直至天平平衡；
③将食用油倒入烧杯并放在天平左盘中，当右盘所加砝码和游码位置如图乙所示时，天平平衡，食用油和烧杯的总质量；
④将食用油全部倒入空量筒中，测得食用油体积；
②在天平左盘中放入空烧杯，在右盘中加入砝码，并移动游码，使天平平衡，测得空烧杯的质量；
⑤计算得出食用油的密度；
因此更合理的步骤为①③④②⑤。
故选A。
（3）在调节天平的横梁平衡时，调节天平的平衡螺母，称量过程中绝对不能调节平衡螺母，只能通过加减砝码或移动游码使天平重新平衡，小李同学在实验操作过程中的错误是：测量过程中调节平衡螺母。
（4）由①②可得，在空饮料瓶中装满水时，水的质量
水的体积
由①②可得，在空饮料瓶中装满食用油时，食用油的质量
装油和装水用的是同一个空饮料瓶，都装满时，油的体积等于水的体积，即，食用油密度
21．（7分）在“探究电流与电阻关系”的实验中，可供使用的实验器材有：电源（电压恒为3V）、电流表、电压表、滑动变阻器、开关各一个，三个阻值不同的定值电阻（5Ω、10Ω、20Ω）和导线若干。
（1）用笔画线表示导线，把图甲实物图连接完整（要求：向左移动滑片电流表示数变大） ；
（2）连接电路前，开关应处于 状态；
（3）正确连接电路后，闭合开关，发现电压表和电流表均无示数，用一根导线分别与定值电阻和电流表并联，两表仍无示数，当导线与滑动变阻器并联时，发现两表指针有明显偏转，故障原因是 ；
（4）排除故障后，闭合开关，电压表的示数为0.6V，电流表的示数如图乙所示，则使用的定值电阻阻值为
Ω；
（5）图丙是根据测量的数据绘制的电流与电阻关系的图像，分析图像可得出结论：导体两端电压一定时， ；
（6）小明利用电源（电压恒定）、电流表、阻值为R0的定值电阻、铭牌磨损的滑动变阻器、开关和单刀双掷开关各一个，设计了下图所示的电路，测量未知电阻Rx的阻值，请将实验步骤补充完整：
①开关S闭合，开关S1接a时，移动变阻器的滑片到某一位置，此时电流表的示数为I1；
②开关S闭合，开关S1接b时，变阻器的滑片 （选填“移到最左端”、“移到最右端”或“保持不动”），此时电流表的示数为I2；
③电阻Rx= （用I1、I2和R0表示）。
【答案】（1）见解析 （2）断开 （3）滑动变阻器断路 （4）5
（5）通过导体中的电流与导体的电阻成反比 （6）保持不动
【解析】（1）滑动变阻器应该按“一上一下”的原则接入电路中，图中已经将滑动变阻器的右上接线柱接入电路中，为了使滑片向左移动时电流表示数变大，即向左移动时滑动变阻器接入电路中的阻值变小，所以应将左下接线柱与电源负极相连，如图所示：
（2）为了保护电路，连接电路前，开关应处于断开状态。
（3）电压表和电流表均无示数可能是电路发生断路；用一根导线分别与定值电阻和电流表并联，两表仍无示数，说明可能是除定值电阻和电流表以外的电路出现断路；当导线与滑动变阻器并联时，发现两表指针有明显偏转，说明故障原因是与该导线并联的滑动变阻器断路。
（4）从图甲可知电流表选用的量程是0~0.6A，分度值为0.02A，图乙中电流表的示数为0.12A，定值电阻阻值
（5）由图丙可知，电压表的示数为UV=I1R1=0.1A×20Ω=2V
保持不变，可以得到导体两端电压一定时，通过导体中的电流与导体的电阻成反比。
（6）②[1]开关S闭合，开关S1接b时，R0、Rx并联，电流表测通过干路中的电流，为了保持通过Rx的电流不变，所以变阻器的滑片应保持不动。
③[2]在①中，开关S闭合，开关S1接a时，R0、Rx并联，电流表测通过Rx的电流，移动变阻器的滑片到某一位置，此时电流表的示数为I1，即通过Rx的电流为I1；在②中，根据并联电路电流特点，便可得通过R0的电流为
根据并联电路各支路两端电压相等，可得Rx两端电压为
所以电阻Rx为
五、综合应用题：本题共3小题，共22分。
22．（8分）生活中有些低层建筑没有电梯，房屋装修时聪明的工人师傅常用滑轮组提升重物。工人用如图甲所示的滑轮组将400N的重物匀速提起，拉力。重物上升的高度h与所用时间t的关系图象如图乙所示，不计绳重和摩擦。已知工人的质量为80kg，每只脚与水平地面的接触面积为（g取）。求：
（1）在匀速提升重物的过程中，工人拉绳子的速度；
（2）工人未提升重物正常站在地面上时，对地面的压强；
（3）不考虑绳子的承重，该滑轮组的最大机械效率。
【答案】（1） （2） （3）
【解析】（1）物体升高的速度为
如图，由2段绳子吊着动滑轮，在匀速提升重物的过程中，工人拉绳子的速度为
（2）工人未提升重物正常站在地面上时，对地面的压强为
（3）不计绳重和摩擦，则动滑轮的重力为
不考虑绳子的承重，人对绳子最大拉力等于人的重力，大小为
该滑轮组可提升的物重最大为
该滑轮组的最大机械效率为
23．（9分）如图甲所示是家用电饭煲的简化电路图，其额定电压为220V，定值电阻R1和R2为发热电阻，其中，开关S1、S2、S3的通断可实现高、中、低三个挡位的调节（S1、S2不会同时闭合），只闭合S3时，中温挡的额定功率为440W。求：

（1）定值电阻R2的电阻；
（2）高温挡正常工作100s消耗的电能。
（3）小明同学在家使用电饭煲烹饪食物，他将电饭煲插头插入智能计费插座（如图乙所示），在电饭煲高温挡单独工作时，智能计费插座示数使用前后如表所示，通过表盘显示的数据计算此过程中电饭煲实际上所消耗的电能。
【答案】（1）110Ω （2）2.2×105J （3）1.0692×106J
【解析】（1）当开关S1、S3闭合、S2断开时，两电阻并联，总电阻最小，根据可知，此时总功率最大，为高温挡；
只闭合S3时，电路为R2的简单电路，总电阻较小，根据可知，此时总功率较大，为中温挡；
当开关S1、S3断开、S2闭合时，两电阻串联，总电阻最大，根据可知此时总功率最小，为低温挡。
则R2的电阻
（2）当开关S1、S3闭合、S2断开时，两电阻并联，总电阻最小，根据可知，此时总功率最大，为高温挡，高温挡正常工作的功率
高温挡正常工作100s消耗的电能
（3）由图乙可知，电饭锅工作的时间为
由于实际电压，电饭锅高温档实际功率
电饭煲实际消耗的电能
24．（5分）阅读短文，回答问题：
空气断路器
空气开关，又名空气断路器，是一种电路中电流超过设定电流值就会自动断开的开关。图1为空气开关简化后的原理图，当线路发生一般性过载（即电流较大，但小于设定电流值）时，过载电流虽不能使电磁脱扣器动作，但能使发热元件产生热量，促使左端固定双金属片受热弯曲，推动顶杆使搭钩与锁扣脱开，将触点分离，切断电源。当线路发生短路或严重过载电流时，电磁脱扣器产生足够大的吸力，将衔铁吸合并撞击顶杆，使搭钩绕转轴座向上转动与锁扣脱开，锁扣在弹簧的作用下将触点分离，切断电源。
（1）当线路发生一般性过载时，空气开关利用了电流的 （热/磁/热和磁）效应切断电路；
（2）双金属片受热弯曲，推动顶杆使搭钩与锁扣脱开时，搭钩相当于 杠杆；
（3）关于电磁脱扣器说法正确的是 ；
A．A端为电磁脱扣器的N极
B．当300mA的电流致人触电时，空气开关不能自动切断电路
C．只当线路发生短路或严重过载电流时，电磁脱扣器才对衔铁有吸引力
D．锁扣与搭钩脱开前，弹簧没有弹性势能
（4）双金属片是由铜片和铁片组成，受热时铜片膨胀得比铁片大，在图2中的选项中，铜片和铁片的位置符合要求的是 ；
（5）如果要在现有基础上将空气开关的设定电流值调小一些，你的做法是： 。
【答案】（1）热 （2）费力 （3）B （4）B （5）增加电磁脱扣器线圈匝数
【解析】（1）[1]空气开关中有一个电磁铁（电磁铁的原理是电流的磁效应），当电流过大时，电磁铁会产生较强的磁性从而吸引衔铁Q，使开关断开，切断电路，所以空气开关切断电路是电流的磁效应引起的；而双金属片利用电流的热效应加热。
（2）[2]挺杆向上顶起搭钩时，搭钩的动力臂小于阻力臂，相当于费力杠杆。
（3）[3]A．根据图中知，电源为交流电，因而电流方向一直改变，电磁铁的磁极改变，A端不一定为电磁脱扣器的N极，故A错误；
BC．当线路发生短路或严重过载电流时，电磁脱扣器产生足够大的吸力，将衔铁吸合并撞击顶杆，使搭钩绕转轴座向上转动与锁扣脱开，当300mA的电流致人触电时，电流较小，吸引力较小，空气开关不能自动切断电路，在正常工作时，电磁脱扣器对衔铁也有较小的吸引力，故B正确，C错误。
D．锁扣与搭钩脱开前，弹簧被拉长，所以有弹性势能，故D错误。
故选B。
（4）[4]图中双金属片受热必须向上弯曲才能顶起顶杆，因而必须下方的金属片比上方膨胀厉害，因而下方是铜，上方是铁，故选B。
（5）[5]如果要在现有基础上将空气开关的设定电流值调小一些，因而必须增大电磁铁的线圈匝数，同时增大发热元件的电阻，增大产生的热量。
