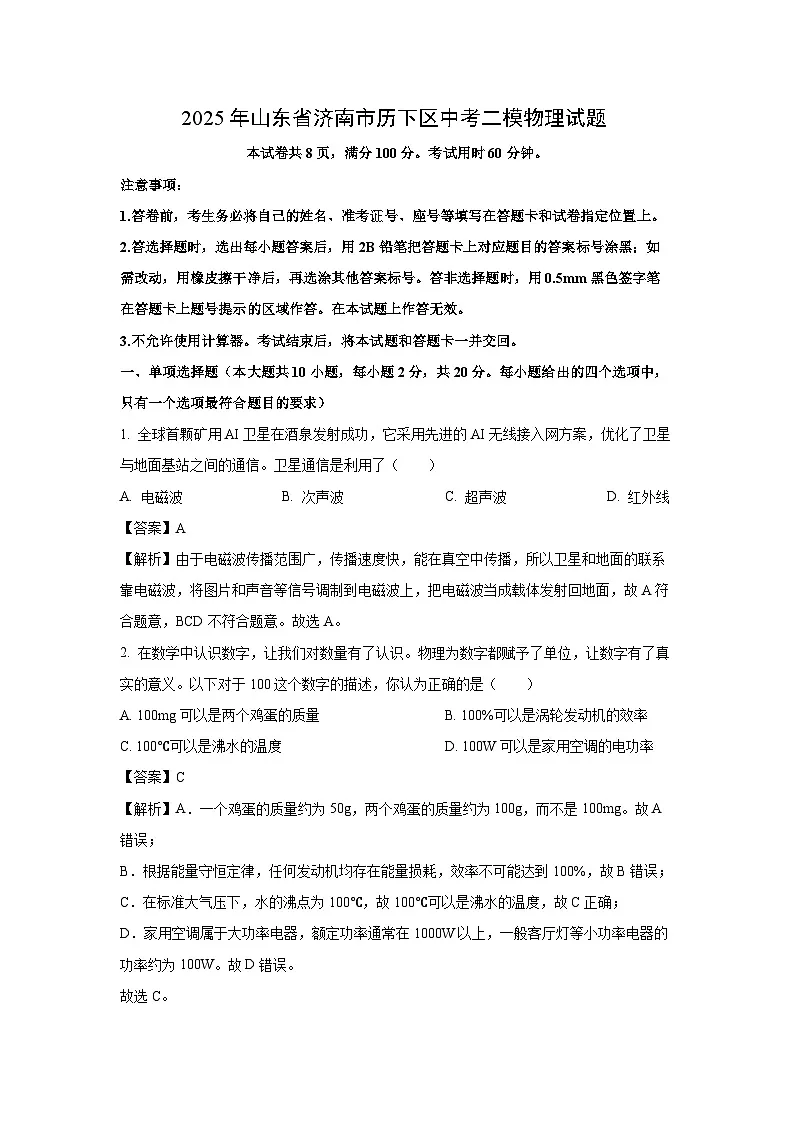

物理：2025年山东省济南市历下区中考二模试题（解析版）

这是一份物理：2025年山东省济南市历下区中考二模试题（解析版），共19页。试卷主要包含了不允许使用计算器等内容，欢迎下载使用。
注意事项：
1.答卷前，考生务必将自己的姓名、准考证号、座号等填写在答题卡和试卷指定位置上。
2.答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案标号。答非选择题时，用0.5mm黑色签字笔在答题卡上题号提示的区域作答。在本试题上作答无效。
3.不允许使用计算器。考试结束后，将本试题和答题卡一并交回。
一、单项选择题（本大题共10小题，每小题2分，共20分。每小题给出的四个选项中，只有一个选项最符合题目的要求）
1. 全球首颗矿用AI卫星在酒泉发射成功，它采用先进的AI无线接入网方案，优化了卫星与地面基站之间的通信。卫星通信是利用了（ ）
A. 电磁波B. 次声波C. 超声波D. 红外线
【答案】A
【解析】由于电磁波传播范围广，传播速度快，能在真空中传播，所以卫星和地面的联系靠电磁波，将图片和声音等信号调制到电磁波上，把电磁波当成载体发射回地面，故A符合题意，BCD不符合题意。故选A。
2. 在数学中认识数字，让我们对数量有了认识。物理为数字都赋予了单位，让数字有了真实的意义。以下对于100这个数字的描述，你认为正确的是（ ）
A. 100mg可以是两个鸡蛋的质量B. 100%可以是涡轮发动机的效率
C. 100℃可以是沸水的温度D. 100W可以是家用空调的电功率
【答案】C
【解析】A．一个鸡蛋的质量约为50g，两个鸡蛋的质量约为100g，而不是100mg。故A错误；
B．根据能量守恒定律，任何发动机均存在能量损耗，效率不可能达到100%，故B错误；
C．在标准大气压下，水的沸点为100℃，故100℃可以是沸水的温度，故C正确；
D．家用空调属于大功率电器，额定功率通常在1000W以上，一般客厅灯等小功率电器的功率约为100W。故D错误。
故选C。

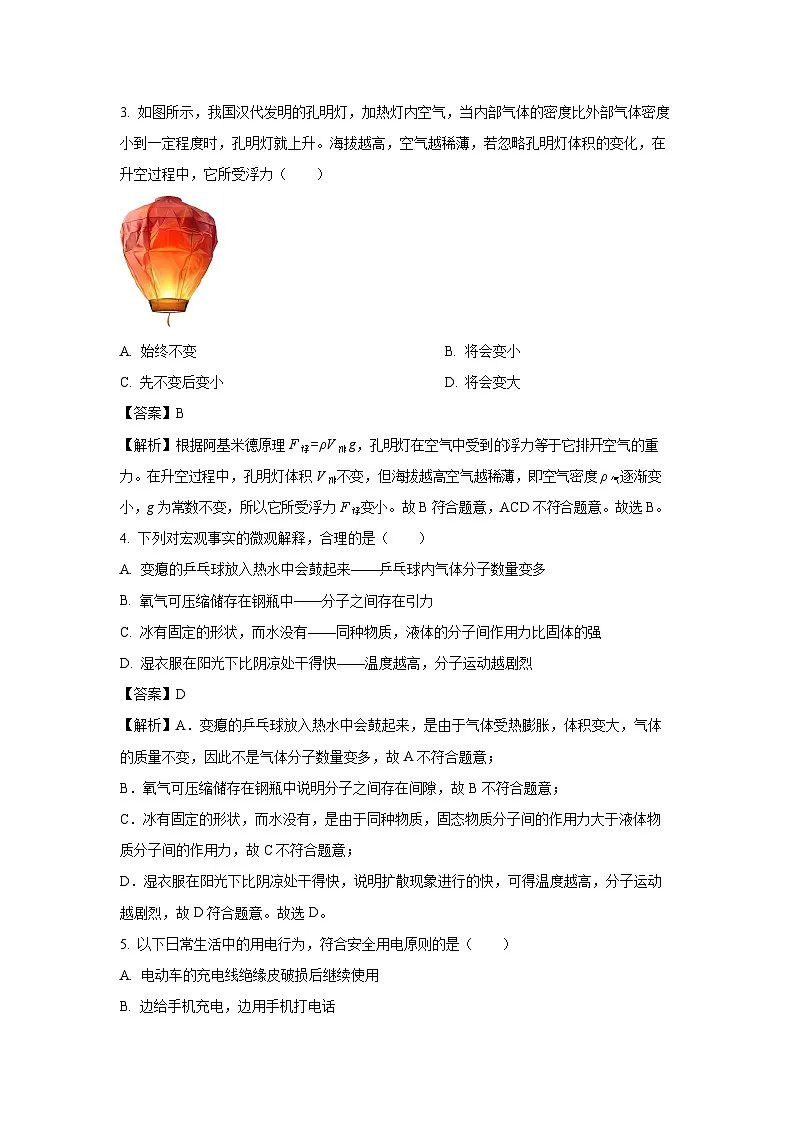

3. 如图所示，我国汉代发明的孔明灯，加热灯内空气，当内部气体的密度比外部气体密度小到一定程度时，孔明灯就上升。海拔越高，空气越稀薄，若忽略孔明灯体积的变化，在升空过程中，它所受浮力（ ）
A. 始终不变B. 将会变小
C. 先不变后变小D. 将会变大
【答案】B
【解析】根据阿基米德原理F浮=ρV排g，孔明灯在空气中受到的浮力等于它排开空气的重力。在升空过程中，孔明灯体积V排不变，但海拔越高空气越稀薄，即空气密度ρ气逐渐变小，g为常数不变，所以它所受浮力F浮变小。故B符合题意，ACD不符合题意。故选B。
4. 下列对宏观事实的微观解释，合理的是（ ）
A. 变瘪的乒乓球放入热水中会鼓起来——乒乓球内气体分子数量变多
B. 氧气可压缩储存在钢瓶中——分子之间存在引力
C. 冰有固定的形状，而水没有——同种物质，液体的分子间作用力比固体的强
D. 湿衣服在阳光下比阴凉处干得快——温度越高，分子运动越剧烈
【答案】D
【解析】A．变瘪的乒乓球放入热水中会鼓起来，是由于气体受热膨胀，体积变大，气体的质量不变，因此不是气体分子数量变多，故A不符合题意；
B．氧气可压缩储存在钢瓶中说明分子之间存在间隙，故B不符合题意；
C．冰有固定的形状，而水没有，是由于同种物质，固态物质分子间的作用力大于液体物质分子间的作用力，故C不符合题意；
D．湿衣服在阳光下比阴凉处干得快，说明扩散现象进行的快，可得温度越高，分子运动越剧烈，故D符合题意。故选D。

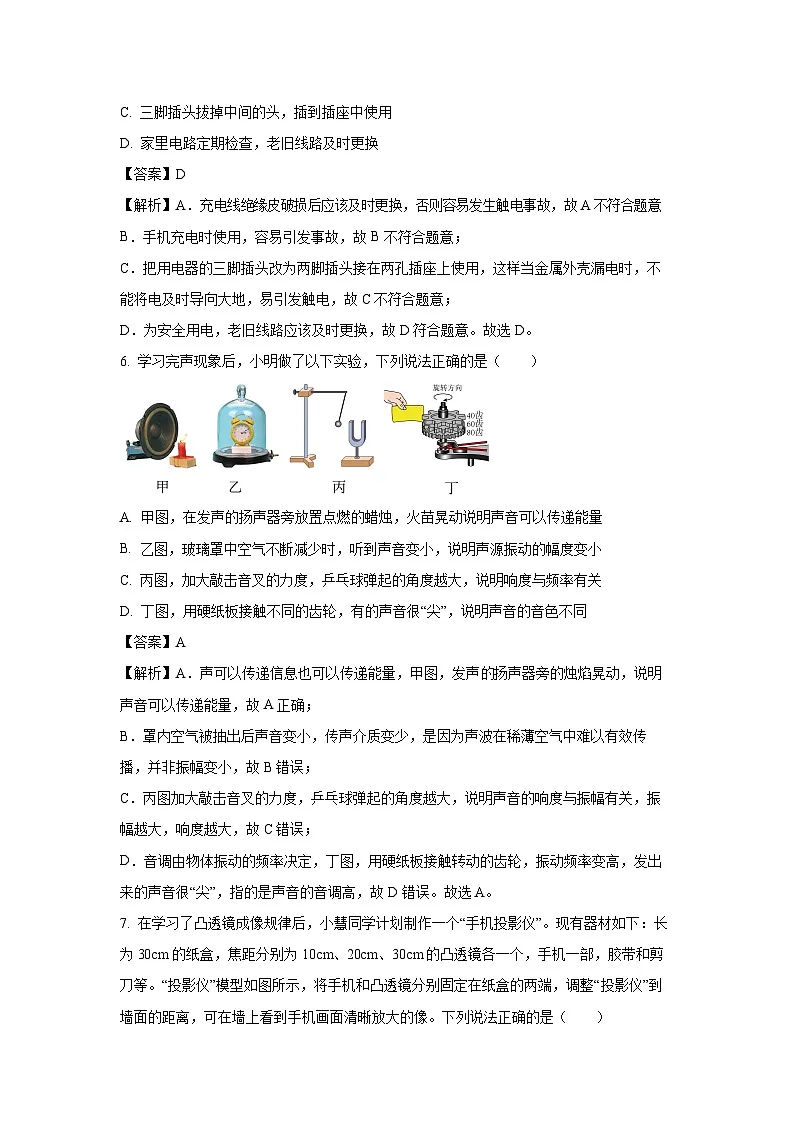

5. 以下日常生活中的用电行为，符合安全用电原则的是（ ）
A. 电动车的充电线绝缘皮破损后继续使用
B. 边给手机充电，边用手机打电话
C. 三脚插头拔掉中间的头，插到插座中使用
D. 家里电路定期检查，老旧线路及时更换
【答案】D
【解析】A．充电线绝缘皮破损后应该及时更换，否则容易发生触电事故，故A不符合题意
B．手机充电时使用，容易引发事故，故B不符合题意；
C．把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电及时导向大地，易引发触电，故C不符合题意；
D．为安全用电，老旧线路应该及时更换，故D符合题意。故选D。
6. 学习完声现象后，小明做了以下实验，下列说法正确的是（ ）
A. 甲图，在发声的扬声器旁放置点燃的蜡烛，火苗晃动说明声音可以传递能量
B. 乙图，玻璃罩中空气不断减少时，听到声音变小，说明声源振动的幅度变小
C. 丙图，加大敲击音叉的力度，乒乓球弹起的角度越大，说明响度与频率有关
D. 丁图，用硬纸板接触不同的齿轮，有的声音很“尖”，说明声音的音色不同
【答案】A
【解析】A．声可以传递信息也可以传递能量，甲图，发声扬声器旁的烛焰晃动，说明声音可以传递能量，故A正确；
B．罩内空气被抽出后声音变小，传声介质变少，是因为声波在稀薄空气中难以有效传播，并非振幅变小，故B错误；
C．丙图加大敲击音叉的力度，乒乓球弹起的角度越大，说明声音的响度与振幅有关，振幅越大，响度越大，故C错误；
D．音调由物体振动的频率决定，丁图，用硬纸板接触转动的齿轮，振动频率变高，发出来的声音很“尖”，指的是声音的音调高，故D错误。故选A。
7. 在学习了凸透镜成像规律后，小慧同学计划制作一个“手机投影仪”。现有器材如下：长为30cm的纸盒，焦距分别为10cm、20cm、30cm的凸透镜各一个，手机一部，胶带和剪刀等。“投影仪”模型如图所示，将手机和凸透镜分别固定在纸盒的两端，调整“投影仪”到墙面的距离，可在墙上看到手机画面清晰放大的像。下列说法正确的是（ ）
A. 该模型利用光的反射原理
B. 应选择焦距为20cm的凸透镜
C. 手机应正立放置便于观影
D. 选一个更长的盒子可以成出更大的像
【答案】B
【解析】A．该模型用的镜头是凸透镜，利用光的折射原理，故A错误；
B．若选择焦距为20cm的凸透镜，此时物距为30cm，物距在一倍焦距和两倍焦距之间，成的是倒立的放大的实像，是投影仪原理，故可以满足题意，故B正确；
C．将手机正立放置，在墙上看到的像是倒立的像，所以应该让手机倒立放置才便于观影，故C错误；
D．根据凸透镜成实像时遵循“物近远像远像放大”的原则，应该选一个更短的盒子，缩短物距，可以成更大的像，故D错误。故选B。
8. 如图所示，《天工开物》记载了铸造“鼎”方法，先用泥土制作“模骨”，“干燥之后以牛油、黄蜡附其上数寸”然后在油蜡的外面用泥土制成外壳；干燥之后，“外施火力炙化其中油蜡”，油蜡流出形成空腔，在空腔中倒入铜液，待铜液冷却后，“钟鼎成矣”。下列说法正确的是（ ）
A. “炙化其中油蜡”是液化过程，需要吸热
B. “炙化其中油蜡”是熔化过程，需要放热
C. 铜液冷却成钟鼎是凝固过程，需要放热
D. 铜变成铜液是凝华过程，需要放热
【答案】C
【解析】AB．“炙化其中油蜡”是使固态的油蜡变成液态的油蜡，是熔化过程，需要吸热，故AB错误；
CD．铜液冷却成钟鼎是使液态的铜变成固态的铜，是凝固过程，需要放热，故C正确，D错误。故选C。
9. 2025年4月24日是第十个中国航天日。小振用可乐瓶制作出水火箭，如图所示，先在瓶里装适量水，旋紧瓶塞，然后将带有阀门的金属管插入瓶塞，用打气筒往瓶里打足气，打开阀门后，水从金属管向下喷出，水火箭竖直向上飞向空中。下列分析正确的是（ ）
A. 水火箭上升过程中，水火箭瓶内气体的内能在不断增加
B. 水向下喷出时，通过热传递的方式减小了瓶内空气的内能
C. 升空时，水火箭内气体对水向下的力与水对它向上的力是一对平衡力
D. 打气筒将空气压入水火箭内的能量转化与汽油机的压缩冲程相同
【答案】D
【解析】A．水火箭上升过程中，水从金属管向下喷出，气体的内能转化为火箭的机械能，所以水火箭瓶内气体的内能在不断减小，故A错误；
B．水向下喷出时，气体的内能转化为火箭的机械能，通过做功的方式减小了瓶内空气的内能，故B错误；
C．升空时，水火箭内气体对水向下的力的受力物体是水，水对水火箭向上的力的受力物体是水火箭，两个力的受力物体不是相同物体，所以不是一对平衡力，故C错误；
D．打气筒将空气压入水火箭内的能量转化是将机械能转化为空气的内能，汽油机的压缩冲程是将机械能转化为汽缸内气体的内能，所以打气筒将空气压入水火箭内的能量转化与汽油机的压缩冲程相同，故D正确。故选D
10. 一个乒乓球在某一高度由静止下落后，发现它的反弹高度会低于下落高度。将它放在装有水的杯中，使它们在同一高度由静止下落，发现乒乓球反弹高度会大于下落的高度，如图所示。关于此现象，下列说法正确的是（ ）
A. 反弹时，乒乓球的机械能变大
B. 反弹过程中水的内能转化为乒乓球的动能
C. 在整个过程中，乒乓球和装水杯子总机械能保持不变
D. 若增大乒乓球的质量，使其从同一高度静止下落，会反弹至更高位置
【答案】A
【解析】A．将它放在装有水的杯中，使它们在同一高度由静止下落，发现乒乓球反弹高度会大于下落的高度，说明反弹瞬间，水给乒乓球做了功，乒乓球的机械能变大，故A正确；
B．反弹过程中，乒乓球重力势能增大，动能变小，动能转化为乒乓球的重力势能，故B错误；
C．在整个过程中，由于空气阻力以及与地面碰撞等因素导致的能量损失，乒乓球和装水杯子总机械能会减小，故C错误；
D．如果增大乒乓球的质量，它在初始位置时具有的重力势能会增大。但是在下落和反弹过程中，由于空气阻力以及与地面碰撞等因素导致的能量损失也会相应增加，而且这些能量损失占总能量的比例通常不会因为乒乓球质量的增大而减小，故D错误。故选A。
二、多项选择题（本大题共5小题，每小题4分，共20分。每小题给出的四个选项中，至少有两个选项符合题目的要求。）
11. 2025年3月，济南首条无人机外卖配送航线试飞成功。如图为正在运输货物的无人机，下列说法正确的是（ ）
A. 无人机上升时，以地面为参照物无人机是运动的
B. 无人机水平匀速飞行时，货物的质量保持不变
C. 无人机以更大速度匀速竖直上升时，对货物做功会变快
D. 无人机匀速下降过程中，重力势能转化为动能
【答案】ABC
【解析】A．无人机上升时，以地面为参照物，无人机位置在发生变化，是运动的，故A正确；
B．质量是指物体所含物质的多少，与所处位置没有关系，所以无人机水平匀速飞行时，货物的质量保持不变，故B正确；
C．无人机匀速竖直上升时，对货物的拉力与重力是一对平衡力，对货物做功的功率
若无人机上升速度增大，功率会变大，对货物做功会变快。故C正确；
D．无人机匀速下降时，速度不变，动能不变，重力势能并未转化为动能，而是转化为其他形式的能，故D错误。故选ABC。
12. 在探究物理量与其影响因素的关系时，有时因无法测出数值，只能得出“x越大，y越大”的定性关系；有的能用测量工具直接测量出数据，得出y与x的定量关系，如“y与x成正比”。利用下图中的实验器材，能探究出定量关系的是（ ）
A. 甲图，物体所受重力的大小与它的质量成正比
B. 乙图，在液体密度一定时，液体压强与深度成正比
C. 丙图，质量相同时，物体具有的动能与速度成正比
D. 丁图，导体电阻不变时，通过导体的电流与导体两端的电压成正比
【答案】AD
【解析】A．甲图中，用弹簧测力计悬挂不同质量的物体，可以直接读出所受重力，可以测出具体的数据，比较后可得重力与质量成正比的定量关系，故A符合题意；
B．乙图中，利用连通器（U形管）测不同深度处液柱高度差，可以反应液体压强的大小，但没有具体测出所受压强的数据，无法探究出定量关系，故B不符合题意；
C．初中无法用实验测出动能大小，只能通过实验现象分析得出：质量相同时，速度越大，动能越大的定性关系，故C不符合题意；
D．丁图中，通过测量导体两端电压和通过导体的电流，可以测出具体的数据，比较后可定量验证在电阻一定时，电流与电压成正比，故D符合题意。故选AD。
13. 核潜艇是利用与核能发电相同的原理产生动力来前进，通过声呐系统探测并收集信息。以下相关说法正确的是（ ）
A. 核潜艇在航行过程中关闭发动机后，因惯性会继续向前运动
B. 核潜艇悬浮在水中某位置时，所受浮力与其自身重力是一对平衡力
C. 核潜艇配备的声呐系统发出的超声波，频率高，因此传播速度大
D. 核潜艇是利用核反应堆发生的核裂变获得能量，所用核能是不可再生能源
【答案】ABD
【解析】A．核潜艇在航行过程中关闭发动机后，因惯性还要保持原来的运动状态，会继续向前运动，故A正确；
B．核潜艇悬浮在水中某位置时，处于静止状态，竖直方向受力平衡，所受浮力与其自身重力大小相等，方向相反，作用在同一条直线上，是一对平衡力，故B正确；
C．声速与介质的种类和温度有关，与频率无关，所以传播速度不变，故C错误；
D．核潜艇是利用核反应堆发生的核裂变获得能量，核能越用越少，不能在短期内从自然界得到补充，所以核能是不可再生能源，故D正确。故选ABD。
14. 包饺子、写春联、剪窗花、放鞭炮都是具有中国传统文化特色的活动。以下关于这些活动说法正确的是（ ）
A. 写春联——毛笔书写的速度越大所受的摩擦力越小
B. 包饺子——面皮发生形变是因为手对面皮施加了力
C. 剪窗花——折叠的纸片越靠近剪刀转轴，会越省力
D. 放鞭炮——利用火药含有的热量高鞭炮容易被点燃
【答案】BC
【解析】A．写春联时，毛笔与纸面之间的摩擦力是滑动摩擦力，其大小与压力大小和接触面的粗糙程度有关，与书写的速度无关，故A错误；
B．包饺子时，面皮发生形变是因为手对面皮施加了力，是力改变了物体的形状，故B正确；
C．剪刀相当于两只杠杆的组合，纸片越靠近剪刀转轴，相当于阻力臂越小，阻力和动力臂不变，由杠杆平衡条件可知动力越小，越省力，故C正确；
D．热量是一个过程量，不能用含有来修饰，因此不能说火药含有的热量高，故D错误。
故选BC。
15. 如图所示的实物电路，电源电压保持不变。下列说法正确的是（ ）
A. 仅闭合S，向右调节滑动变阻器，电流表示数变小，电压表示数变大
B. 闭合S、S1，向右调节滑动变阻器，电流表示数变大，电压表示数变大
C. 先闭合S，再闭合S1，电流表示数变大，电压表示数变小，小灯泡变亮
D. 将电路中的电压表、电流表位置互换，闭合S、S2，电流表有示数，电压表无示数
【答案】BCD
【解析】A．由图可知，仅闭合S，电路为灯泡、定值电阻、滑动变阻器的串联电路，电流表未接入电路，电压表测灯泡与定值电阻两端的电压。向右调节滑动变阻器，滑动变阻器接入电路中的阻值减小，由分压原理可知，滑动变阻器两端的电压变小，由串联电路的电压规律可知，灯泡与定值电阻两端的电压变大，即电压表示数变大，但电流表示数不变。故A错误；
B．由图可知，闭合S、S1，电流表将定值电阻短路，电路为灯泡、滑动变阻器串联电路，电压表测灯泡两端的电压，电流表测此时通过电路的电流。向右调节滑动变阻器，滑动变阻器接入电路中的阻值减小，由分压原理可知，滑动变阻器两端的电压变小，由串联电路的电压规律可知，灯泡两端的电压变大，即电压表示数变大，电路的总电阻减小，电流变大，即电流表示数变大，故B正确；
C．由上述分析可知，先闭合S，电路为灯泡、定值电阻、滑动变阻器的串联电路，电流表示数为0；再闭合S1，电路为灯泡、滑动变阻器的串联电路，电路中的电流变大，即通过灯泡的电流变大，灯泡变亮，电流表的示数变大。由U=IR可知，滑动变阻器分担的电压变大，则电压表的示数变小。故C正确；
D．将电路中的电压表、电流表位置互换，闭合S、S2，此时电流表将灯泡、定值电阻短路，电路为滑动变阻器的简单电路，电流表测其电流，有示数；因S1未闭合，电压表无示数。故D正确。故选BCD。
三、非选择题（本大题共12小题，共60分）
乘古巷清风，沐趵突灵秀。在济南，每一次相遇都是惊喜，每一处风景都是最美的家乡印记。请你完成16-22题。
【泉水之都】
16. 济南南部是泰山山脉余脉，降水使南部水位升高，地下水通过地下渗漏带流向北部低洼处，沿裂隙涌出地表形成泉群。泉水的形成可以用___________原理解释。人们制作了各种手工艺品来传递泉文化，如图所示的磁悬浮文创商品，利用___________磁极相互排斥实现“泉标”悬浮。
【答案】连通器；同名
【解析】泉水的形成可以用连通器原理解释。南部山区的地下水和北部低洼处的泉水可以看作是一个连通器的不同部分。根据连通器原理，当连通器内装有同种液体且液体不流动时，各容器中的液面总保持相平。南部水位升高，水在重力作用下会通过地下渗漏带流向北部低洼处，当遇到合适的地质条件，如裂隙等，水就会沿裂隙涌出地表形成泉群。磁悬浮文创商品利用同名磁极相互排斥实现“泉标”悬浮。在磁悬浮文创商品中，“泉标”和底座上分别安装有磁铁，通过合理设计磁极的分布，使“泉标”和底座上相对的磁极是同名磁极，从而产生相互排斥的力，当这个排斥力与“泉标”的重力相平衡时，“泉标”就能够悬浮在空中。
【明湖胜境】
17. 漫步大明湖畔，清澈的泉水中倒映着岸边的亭台楼阁，这是光的___________现象；大明湖公园内明显感觉比其他地方凉爽，主要是因为水的___________比砂石和泥土大。
【答案】反射；比热容
【解析】漫步大明湖畔，清澈的泉水中倒映着岸边的亭台楼阁，这是倒影，倒影是光的反射现象。因为水的比热容大于砂石和泥土的比热容，根据可知，相同质量的水和沙石吸收相同的热量时，水升高的温度低，所以炎热的夏季，大明湖公园内明显比其他地方凉爽很多。
【曲水民俗】
18. 夜幕降临，曲水亭街花灯点亮。投影灯投射到地面上的彩色超然楼图案是由红、___________、蓝三种色光混合而成。投影灯长时间工作会升温，这个过程实际是能量的转化过程，在转化的过程中，能量的总量是___________的。
【答案】绿 ； 不变
【解析】红、绿、蓝三种色光叫色光三原色；彩色投影画面的颜色是由红、绿、蓝三种色光合成的。能量只会转化和转移，且能量守恒。能量的转化过程，在转化的过程中，能量的总量是不变的。
【非遗传承】
19. 越来越多的非遗技艺进入课堂，不断延续其生命力。如图是小宇同学用电烙铁在葫芦上烙画的情景。电烙铁通电后温度升高，利用了电流的___________效应；为了安全，电烙铁的手柄应该选用___________（选填“导体”、“半导体”或“绝缘体”）材料。
【答案】热；绝缘体
【解析】电烙铁通电后温度升高，消耗了电路中的电流，产生热量，将电能转化为内能，所以利用了电流的热效应。为了安全，手握电烙铁的手柄时，不能触电，所以电烙铁的手柄应该选用绝缘体材料。
【曲苑杂坛】
20. 山东杂技，匠心传承。如图所示，杂技演员骑着独轮车通过斜面，技艺高超。请在图中画出斜面所受压力的示意图。
【答案】
【解析】压力的方向垂直于受力面，作用点在接触面的中间点上，从作用点画一条带箭头的垂直于斜面向下的线段。
【国货之光】
21. 小鸭集团是济南的老牌国有企业。其生产的家用衣物烘干机，关上机门相当于闭合开关S1，滚筒（电动机）旋转，紫外线杀菌灯L照射杀菌；再将烘干开关S2闭合，电阻R加热烘干衣物，同时旋转杀菌；若只闭合开关S2不关机门，则整个烘干机不工作；若杀菌灯坏了，不影响滚筒旋转及烘干衣物。请在答题卡的相应位置画出符合此工作情况的烘干机内部电路图。
【答案】见解析
【解析】根据题意可知，开关S1控制滚筒、紫外杀菌灯，开关S2闭合，开始烘干衣物并高温杀菌，这说明开关S2闭控制发热电阻，只闭合开关S2不关门，则整个烘干机不工作，这说明开关S1在干路中控制整个电路，开关S2与发热电阻串联在电路中，如下图所示
【茶礼遗风】
22. 护城河雾霭升腾，坐上古色古香雕梁画栋的游船，围炉煮茶，恍若穿越千年时光。茶壶中装入0.5kg初温为20℃的水，用火炉加热至100℃，已知c水=4.2×103J/（kg·℃），求水吸收的热量是多少？
【答案】1.68×105J
【解析】水吸收的热量
23. 2025年4月，在北京亦庄举行的半程马拉松赛事，首次由人类和人形机器人共跑。某型号机器人的质量为50kg，拥有高度仿生的躯干构型和拟人化的运动控制。本次赛事的赛道约21km，下表是该机器人的部分参数，g取10N/kg。请通过计算回答：
（1）该机器人若以最高速度跑完该赛道需要的时间是多少？
（2）该机器人站立在水平地面上，对地面的压强是多少？
（3）该机器人满电时持续工作的功率是多少？
【答案】（1）2.1h （2）1×104Pa （3）0.675kW
【解析】【小问1】机器人若以最高速度跑完该赛道需要的时间为
【小问2】机器人的重力为
因为在水平面上，所以机器人对水平面的压力为
脚与地面接触总面积为
机器人站立在水平地面上，对地面的压强为
【小问3】机器人满电时持续工作的功率为
24. 小刚将“6V 3.6W”的灯泡L接到10V的学生电源上，为了使灯泡正常发光，电路中串联接入最大阻值为10Ω的滑动变阻器R，电路如图所示。请通过计算回答：
（1）灯泡的额定电流是多少？
（2）灯泡正常发光时，滑动变阻器接入电路的阻值是多少？
（3）不考虑温度对灯丝电阻的影响，灯泡两端的最大电压不能高于额定电压的1.2倍，通过滑动变阻器的电流不超过0.8A。要保证整个电路元件的安全，求滑动变阻器可调节的电阻的最小值是多少？
【答案】（1）0.6A （2）6.67Ω （3）3.89Ω
【解析】【小问1】灯泡的额定电流是
【小问2】灯泡正常发光时，，，因为灯泡和滑动变阻器串联，所以，滑动变阻器两端的电压为
滑动变阻器接入电路的阻值是
【小问3】灯丝的电阻
灯泡两端的最大电压
通过灯泡的最大电流
，不超过滑动变阻器的最大电流，所以电路中最大电流为0.72A，滑动变阻器两端的最小电压为
则滑动变阻器的最小值
25. 小林学习了电磁感应原理后，想到地球是一个巨大的磁体，于是他和同学利用一根长导线等器材形成闭合电路。两名同学摇动导线，就能利用地磁场将我们日常运动的能量转化为可利用的电能。
（1）考虑到产生的电流较小，在如图甲所示的实验装置中，需在导线夹间接入的电路元件是___________；
（2）实验中发现，当顺时针摇导线转动一周的过程中，电表指针先向右偏转后向左偏转，这是因为感应电流的方向与___________有关；
（3）与本实验原理相同的是________（选填“电动机”或“发电机”）；
（4）通过多次实验，他们可以发现按照图乙____的方向站立转动导线更容易产生感应电流
（5）小林和同学发现，两位摇绳的同学拉动导线上下抖动时，产生感应电流的大小和转动导线时不同，请你依据此现象猜想，感应电流的大小与_________有关。
【答案】（1）灵敏电流计 （2）导体运动方向 （3）发电机
（4）A （5）切割磁感线的速度大小
【解析】【小问1】由于实验中产生的感应电流小，因此应在导线夹间接入的电路元件是较灵敏的灵敏电流计。
【小问2】当顺时针摇导线转动一周的过程中，导体运动的方向发生改变，此时电表指针先向右偏转后向左偏转，说明感应电流的方向与导体运动方向有关。
【小问3】上述过程中满足闭合回路中一部分导体做切割磁感线运动，产生感应电流是电磁感应现象，发电机是利用该原理工作的。
【小问4】由于地磁场是南北方向，因此应按东西方向站立转动导线，会切割磁感线运动，产生感应电流，故A符合题意。
【小问5】两位摇绳的同学拉动导线上下抖动和转动时，切割磁感线的速度不同，产生感应电流的大小和转动导线时不同，说明产生感应电流的大小与切割磁感线的速度大小有关。
26. 拔河比赛时，某一队若被拉得“转动起来”，会导致身体前倾，脚底不稳输掉比赛。如果把拔河的人看成杠杆，可以建立如图甲所示的模型。于是小静利用图乙的器材和钩码探究了杠杆的平衡条件。
（1）实验中，小静应将杠杆调节至水平平衡，目的是为了__________。桌面不水平可能会影响对杠杆水平平衡的判断，以下器材能对调节有所帮助的是________。
A.重垂线 B.刻度尺
（2）小静通过改变杠杆两端悬挂钩码的个数和位置，进行了多次实验，若作用在杠杆左侧的力为动力，数据记录如下表所示：
分析表中的数据，归纳出杠杆的平衡条件是__________；请将表格中①合适的数据填写在答题卡的相应位置。_______
（3）在专业的拔河比赛中，队员都会通过后仰的姿势，将重心调节的很低，如图丙所示，这样不容易被拉得“转动起来”，原因是___________。
【答案】（1）便于直接在杠杆上读出力臂 ；A （2） F1l1=F2l2 ； 21.0
（3）身体向后仰，可以增大重力G的力臂l1，减小绳子拉力F的力臂l2
【解析】【小问1】将杠杆调至水平位置平衡，此时杠杆的力臂与杠杆重合，故便于直接在杠杆的刻度尺上直接读出力臂大小。
AB．为了准确得判断杠杆是否在水平位置平衡，可以利用重锤线，因为重锤线的方向总是竖直向下的，当杠杆与重锤线互相垂直时则说明杠杆在水平位置平衡，故A符合题意，B不符合题意；故选A。
【小问2】分析前3次实验数据可知，当杠杆平衡时，F1l1=F2l2。
由第6次实验可知当左端下沉时，应有F1l1＞F2l2，只需要满足且不要超过刻度尺的量程即可。
【小问3】如图甲所示，当队员重心降低，重力的力臂将增大，同时绳子对人的拉力的力臂将减小，根据杠杆平衡条件可知此时将不容易被拉动。
27. 传统的身高测量工具往往需要人工读数，如果能利用电学知识制作一个简单的身高测量仪，就能够更加便捷。在学习了欧姆定律后，某班级同学在老师指导下利用所学尝试设计了电子身高测量仪。
（1）有两个小组分别设计了如图甲、乙两种设计方案，滑动变阻器的滑片P可以随身高的变化竖直上下移动；乙图的设计与甲图的设计相比，你认为优势是____；（只写出一点）
（2）为了进一步检查图乙设计的电路是否合理，用电阻箱代替滑动变阻器，按照图乙的设计连接实物电路；请在答题卡的相应区域用笔画线代替导线按照图乙的设计将图丙所示电路补充完整；
（3）调节电阻箱的阻值，记录下电压表示数，如表格所示：
①请在答题卡相应位置的坐标纸上描点，并用平滑曲线画出电压表示数U与电阻箱阻值R关系的图像；
②通过分析图像和数据发现，电压表示数与电阻箱阻值不是成正比关系，原因是____________；
（4）请在答题卡的相应区域将图丁电路连接完整，并将电压表安装到合适的位置，使电压表示数与电阻箱阻值成正比，从而更方便的通过表的示数，得到身高值。
【答案】（1）乙图有定值电阻保护电路，可避免滑动变阻器阻值为0时，使得电路发生短路 （2）见解析 （3）①. 见解析 ②.电阻箱串联接在电路中时，调节电阻箱的阻值，电路中的电流会发生改变
（4）见解析
【解析】【小问1】分析图乙可知，电路中串联一个定值电阻，当滑动变阻器的阻值为0时，避免电路发生短路，电路中电流不会过大，避免烧坏电流表。
【小问2】分析图乙可知，定值电阻与滑动变阻器串联，电压表测量滑动变阻器两端电压，所以图丙中，定值电阻与电阻箱串联，电压表与电阻箱串联，如下图所示：
【小问3】根据表格中的数据描点，再用平滑曲线连接各点，如下图所示：
电阻箱与定值电阻串联接在电路中，调节电阻箱的阻值，电路中的电流会发生改变，由可知，电压表示数与电阻箱阻值不成正比。
【小问4】当滑动变阻器与定值电阻串联接在电路中，滑动变阻器的阻值不变时，电路中的电流不变，所以滑动变阻器最大阻值与定值电阻串联，电压表测量滑动变阻器下半段电压，将电压表与滑动变阻器下半段并联，当人体身高增大时，滑动变阻器下半段阻值增大，则电压表示数增大，如下图所示：
脚与地面接触总面积/cm2
500
跑步最高速度/（km·h-1）
10
满电时持续工作时间/h
3
续航电能/（kW·h）
2.025
次数
动力
动力臂
阻力
阻力臂
杠杆状态
1
1
12.0
2
6.0
平衡
2
2
12.0
1
24.0
平衡
3
2
5.0
1
10.0
平衡
4
2
4.0
1
10.0
右端下沉
5
3
80
2
16.0
右端下沉
6
4
①
5
16.0
左端下沉
电阻箱阻值R/Ω
0
5
10
15
20
电压表示数U/V
0
1.5
2
2.3
2.4
