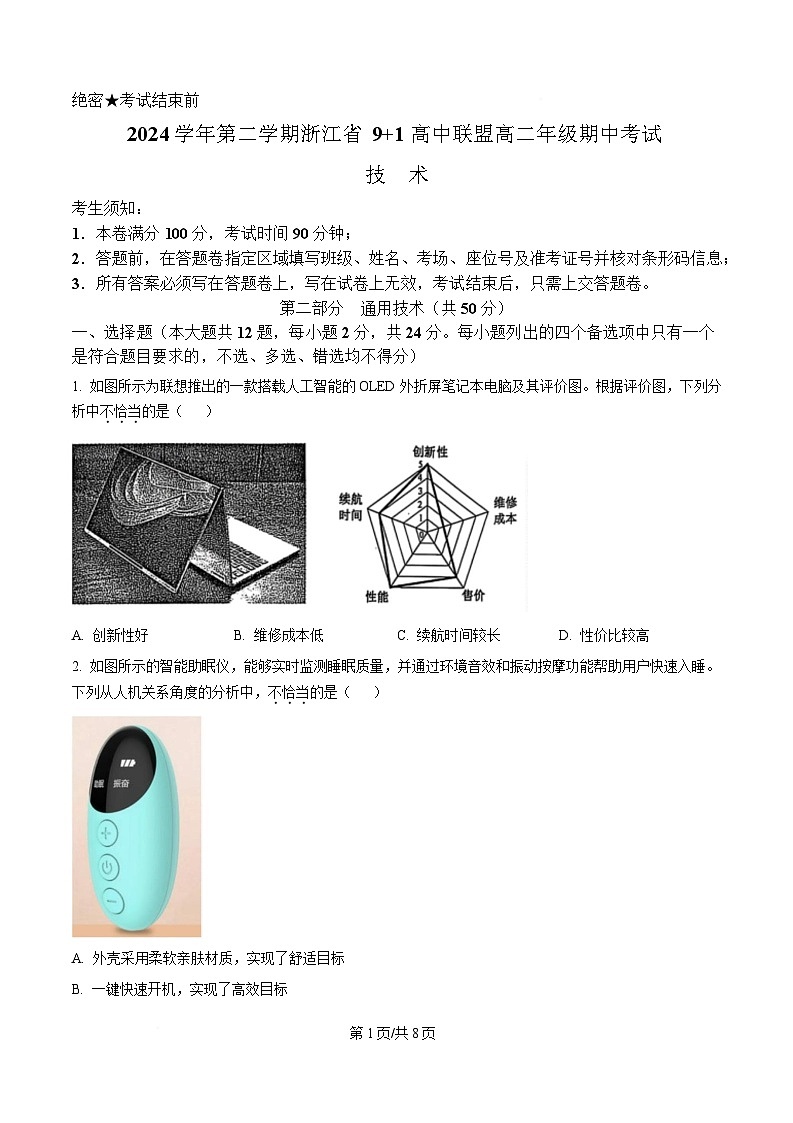

技 术
考生须知：
1．本卷满分 100 分，考试时间 90 分钟；
2．答题前，在答题卷指定区域填写班级、姓名、考场、座位号及准考证号并核对条形码信息；
3．所有答案必须写在答题卷上，写在试卷上无效，考试结束后，只需上交答题卷。
第二部分 通用技术（共 50 分）
一、选择题（本大题共 12 题，每小题 2 分，共 24 分。每小题列出的四个备选项中只有一个
是符合题目要求的，不选、多选、错选均不得分）

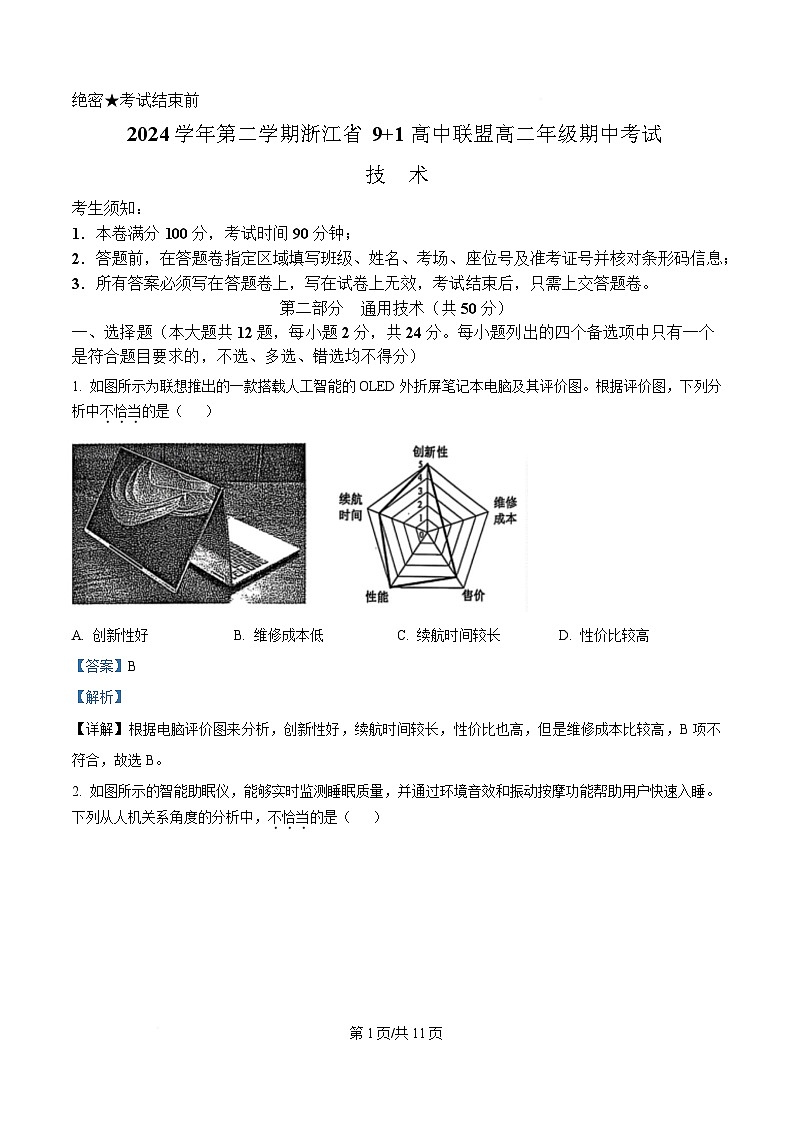

1. 如图所示为联想推出的一款搭载人工智能的 OLED 外折屏笔记本电脑及其评价图。根据评价图，下列分
析中不恰当的是（ ）
A. 创新性好 B. 维修成本低 C. 续航时间较长 D. 性价比较高

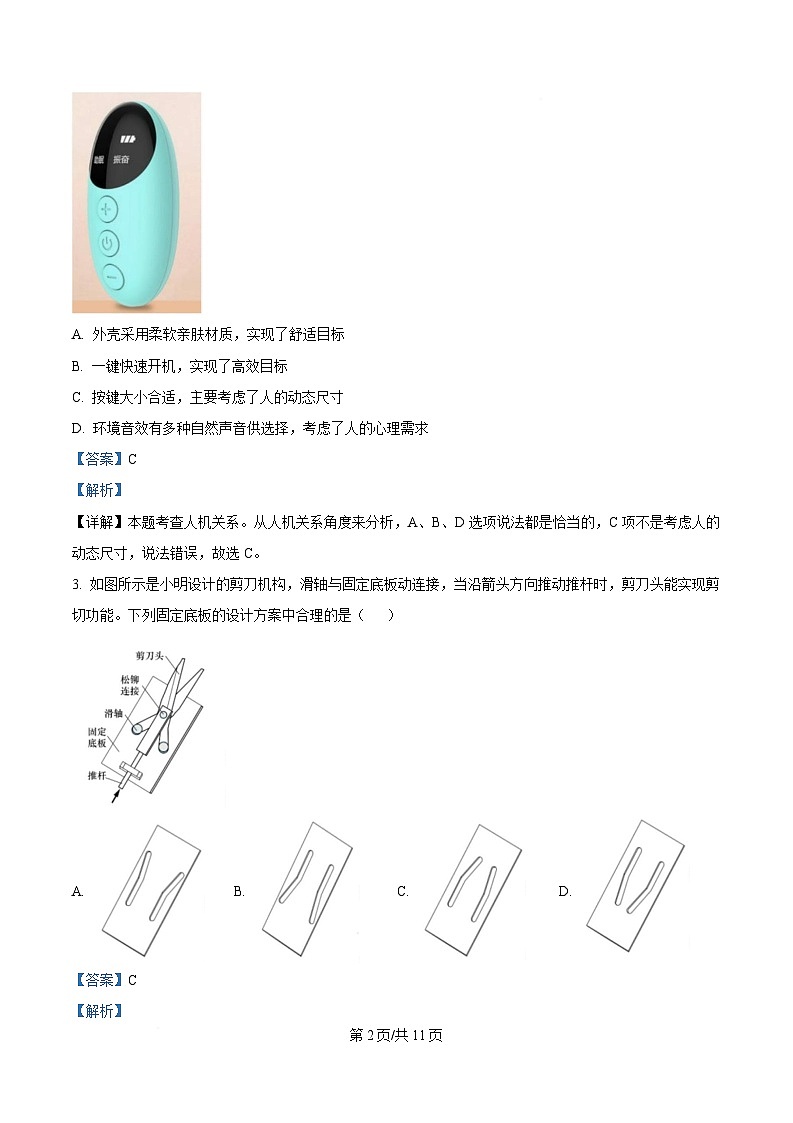

2. 如图所示的智能助眠仪，能够实时监测睡眠质量，并通过环境音效和振动按摩功能帮助用户快速入睡。
下列从人机关系角度的分析中，不恰当的是（ ）
A. 外壳采用柔软亲肤材质，实现了舒适目标
B. 一键快速开机，实现了高效目标
第 1页/共 8页
C. 按键大小合适，主要考虑了人的动态尺寸
D. 环境音效有多种自然声音供选择，考虑了人 心理需求

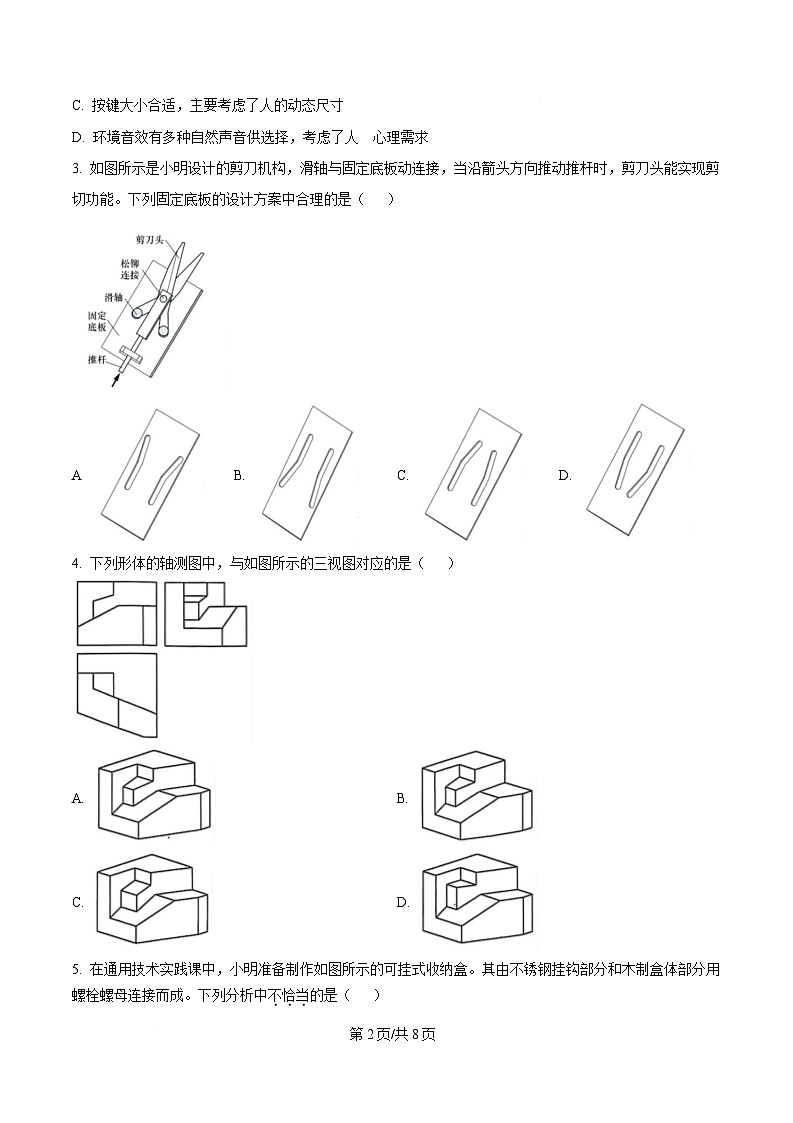

3. 如图所示是小明设计的剪刀机构，滑轴与固定底板动连接，当沿箭头方向推动推杆时，剪刀头能实现剪
切功能。下列固定底板的设计方案中合理的是（ ）
A B. C. D.

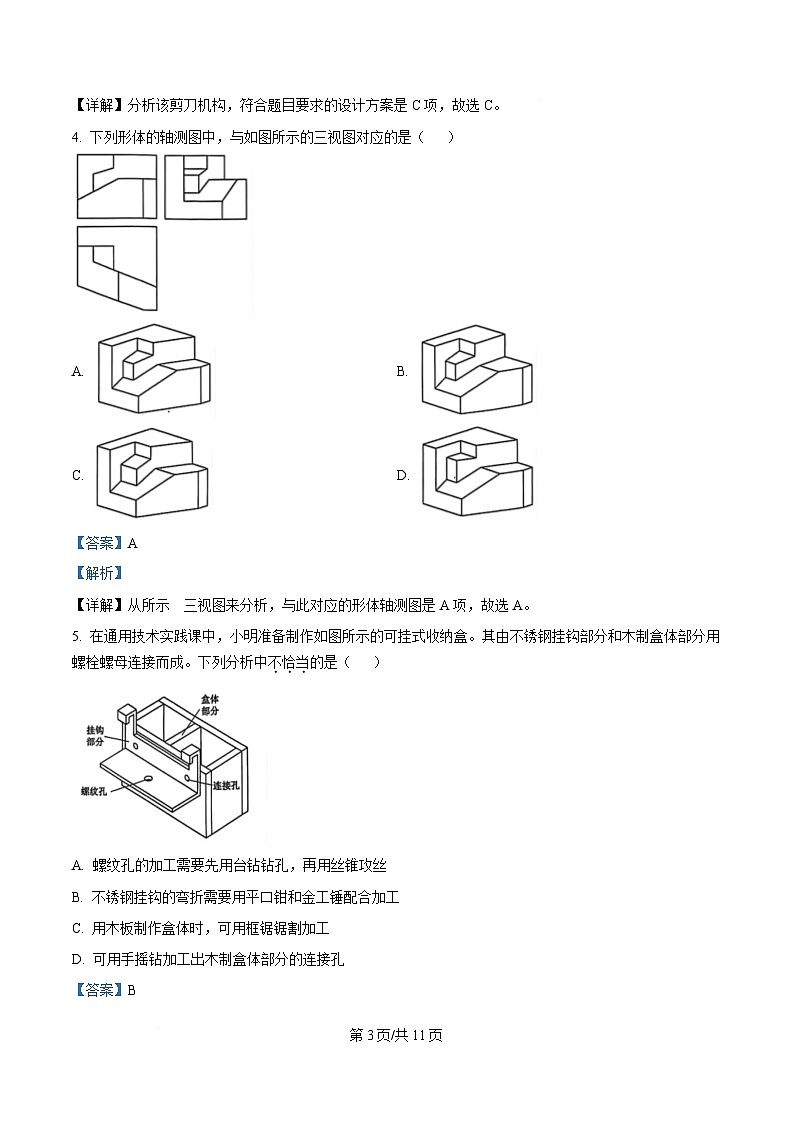

4. 下列形体的轴测图中，与如图所示的三视图对应的是（ ）
A. B.
C. D.

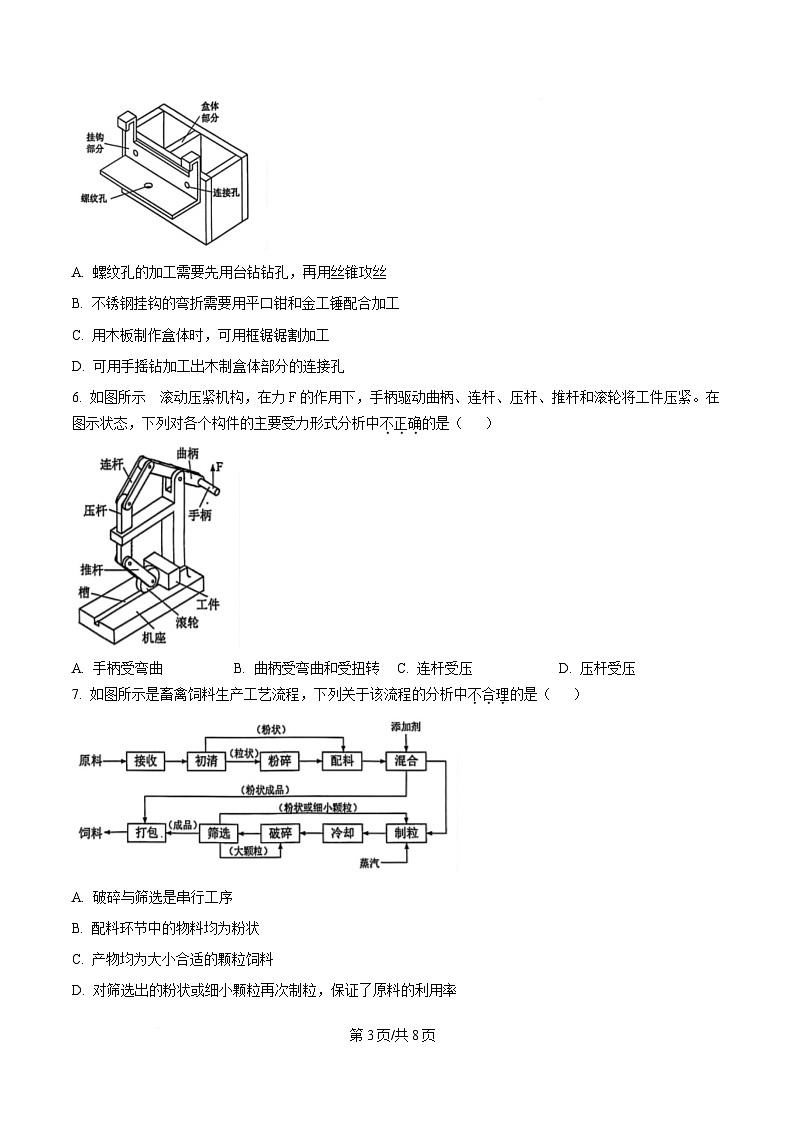

5. 在通用技术实践课中，小明准备制作如图所示的可挂式收纳盒。其由不锈钢挂钩部分和木制盒体部分用
螺栓螺母连接而成。下列分析中不恰当的是（ ）
第 2页/共 8页
A. 螺纹孔的加工需要先用台钻钻孔，再用丝锥攻丝
B. 不锈钢挂钩的弯折需要用平口钳和金工锤配合加工
C. 用木板制作盒体时，可用框锯锯割加工
D. 可用手摇钻加工出木制盒体部分的连接孔
6. 如图所示 滚动压紧机构，在力 F 的作用下，手柄驱动曲柄、连杆、压杆、推杆和滚轮将工件压紧。在
图示状态，下列对各个构件的主要受力形式分析中不正确的是（ ）
A. 手柄受弯曲 B. 曲柄受弯曲和受扭转 C. 连杆受压 D. 压杆受压
7. 如图所示是畜禽饲料生产工艺流程，下列关于该流程的分析中不合理的是（ ）
A. 破碎与筛选是串行工序
B. 配料环节中的物料均为粉状
C. 产物均为大小合适的颗粒饲料
D. 对筛选出的粉状或细小颗粒再次制粒，保证了原料的利用率
第 3页/共 8页
如图所示的宇树人形机器人 G1 采用多传感器融合技术实现自主行走，其自主导航子系统工作原理为：主控
单元根据激光雷达、IMU（惯性测量单元）等传感器检测到的实时数据，建立环境三维模型并规划路径，
通过动态调节关节电机的扭矩与步态周期，到达预设目的地。请根据描述完成以下小题。
8. 下列关于宇树人形机器人 G1 的分析中恰当的是（ ）
A. 传感器的灵敏度会影响机器人对环境的感知能力，体现了系统的环境适应性
B. 机器人的各关节之间相互配合、协同工作，体现了系统的相关性
C. 该机器人经主控单元分析计算后确定前进的步态，体现了系统分析的科学性原则
D. 设计时既要考虑惯性测量单元，又要考虑关节电机，体现了系统分析的综合性原则
9. 关于自主导航子系统，下列从控制系统角度进行的分析中恰当的是（ ）
A. 机器人的行走姿态为被控对象 B. 主控单元生成的指令是控制量
C. 控制方式属于开环控制 D. 传感器检测不到 障碍物属于干扰因素
10. 在通用技术实践课中，小明打算在面包板上进行三极管试验电路 搭建，以探究三极管工作时的电流和
电压情况，下列器材中不需要的是（ ）
A. B.
C. D.
11. 如图所示的信号处理电路，A、B 为输入信号，U 为输出信号。假设逻辑门输出的高电平恒定为 5V，
低电平恒定为 0V。下列波形关系中可能出现的是（ ）
第 4页/共 8页
A. B.
C. D.
12. 小明设计了如图所示的水箱水位控制电路，当水位低于 a 点时，水泵启动开始注水；当水位高于 b 点时，
水泵停止注水。下列分析中不恰当的是（ ）
A. 该电路中继电器引脚至少 6 个
B. 水位介于探头 ab 之间时，闭合开关 S，水泵可能启动
C. 水位介于探头 ab 之间时，VT 可能处于截止状态
D. VD3 的作用是拉低 VT 的基极电位，使得 VD2 导通时 VT 可靠截止
二、非选择题（本大题共 3 小题，第 28 小题 8 分，第 29 小题 10 分，第 30 小题 8 分，共 26
分。各小题中的“_____”处填写合适选项的字母编号）
13. 小明发现身边同学使用的保温杯存在保温效果差、无法显示水温、携带不便等问题。于是，他决定设计
一款集保温、智能显示和便携性于一体的智能保温杯。为此，他收集了相关技术资料，并准备对保温杯进
第 5页/共 8页
行改进。请完成以下任务：
（1）小明发现问题的途径是（单选）_______
A. 观察日常生活 B. 收集和分析信息 C. 技术研究与技术试验
（2）小明对智能保温杯提出了以下设计要求，其中不属于保温功能设计的是（多选）_______
A. 采用双层真空隔热技术
B. 杯体表面增加智能温度显示屏
C. 杯体外层采用防滑、耐磨的硅胶材料
（3）小明为完成此次设计，在网上购买了几款常见的保温杯作为参考，下一步该进行的是（单选）_______
A. 收集信息 B. 设计分析 C. 方案构思
（4）小明在设计智能保温杯时准备进行相关试验，以下试验方案中合理的是（多选）_______
A. 使用仿真软件模拟保温杯在不同环境温度下的水温变化曲线，优选保温材料
B. 在实物模型中加入热水，每隔一段时间测量水温，观察保温效果
C. 用铁锤敲击保温杯，观察保温杯是否损坏
14. 如图 a 所示是小明家的一款年糕切片器，他发现长时间使用手臂易疲劳，手拿年糕操作也存在风险。请
你帮助小明改进该装置，实现自动切年糕的功能。年糕切片器的结构和部分尺寸如图 b 所示，刀柄采用厚
4mm 的不锈钢制作。如图 c 所示，当挡片与台板夹角超过 45°时，两者分离。一般条状年糕长 15cm，设
计要求如下：
（a）装置能实现刀片往复下切的功能；
（b）装置能固定年糕实现自动给进；
（c）装置连接可靠，只允许对底板、台板打孔；
第 6页/共 8页
（d）可采用电机、弹簧等驱动。
请完成以下任务：
（1）设计该装置时，不需要考虑的是（单选）_______
A. 年糕的尺寸 B. 刀片的强度 C. 刀柄的结构 D. 电机的转速
（2）请在头脑中构思符合设计要求的多个方案，并画出其中最优方案的设计草图（电机可用方框表示），
简要说明方案的工作过程__________
（3）在草图上标注主要尺寸___________
15. 如图所示是小明设计的电热水壶控制电路，有煮水和保温功能。放置电热水壶后，压力开关 S 闭合，水
壶进入煮水模式，热敏电阻 Rt 检测到水温为 100℃时，自动进入保温模式，使得水温保持在 40℃～60℃之
间。请完成以下任务：
（1）依据电路进行分析，以下芯片能用在电路中且引脚排列正确的是（单选）_______
A. B.
C. D.
（2）小明准备在印制电路板上制作上图所示的电路，下列制作过程中不正确的是（单选）_______
A. 焊接元器件时，应先移走焊锡丝，再移走电烙铁
第 7页/共 8页
B. 将元器件插入印制电路板后，先完成焊接，再剪去引脚的多余部分
C. 焊接前，用多用电表测得继电器中两个引脚之间的电阻为几百欧，说明这是连接线圈的引脚
D. 焊接前，用多用电表测电位器两个引脚，旋转电位器旋钮后阻值不变化，说明电位器损坏
（3）下列关于电热水壶控制电路的分析中正确的是（单选）_______
A. 若 VD2 虚焊，水温可能始终保持在 100℃
B. 调小 RP1，煮水模式下水温设定值下降
C. VD3 的主要作用是在开启加热的瞬间保护三极管 VT2
D. 调小 RP2，保温模式下水温上限设定值升高，下限设定值降低
（4）小明想用与非门构成的基本触发器重新设计本题中的电路，实现原有电路的功能。请在下图虚线框中
连接给定的元器件，将电路补充完整。
第 8页/共 8页
