湖南省永州市2025年4月中考二模 物理试题（含解析）

这是一份湖南省永州市2025年4月中考二模 物理试题（含解析），共21页。试卷主要包含了非选择题部分请按题号用0，在草稿纸、试题卷上作答无效；，6A；电源的电压为， 下列现象不可能出现的是等内容，欢迎下载使用。

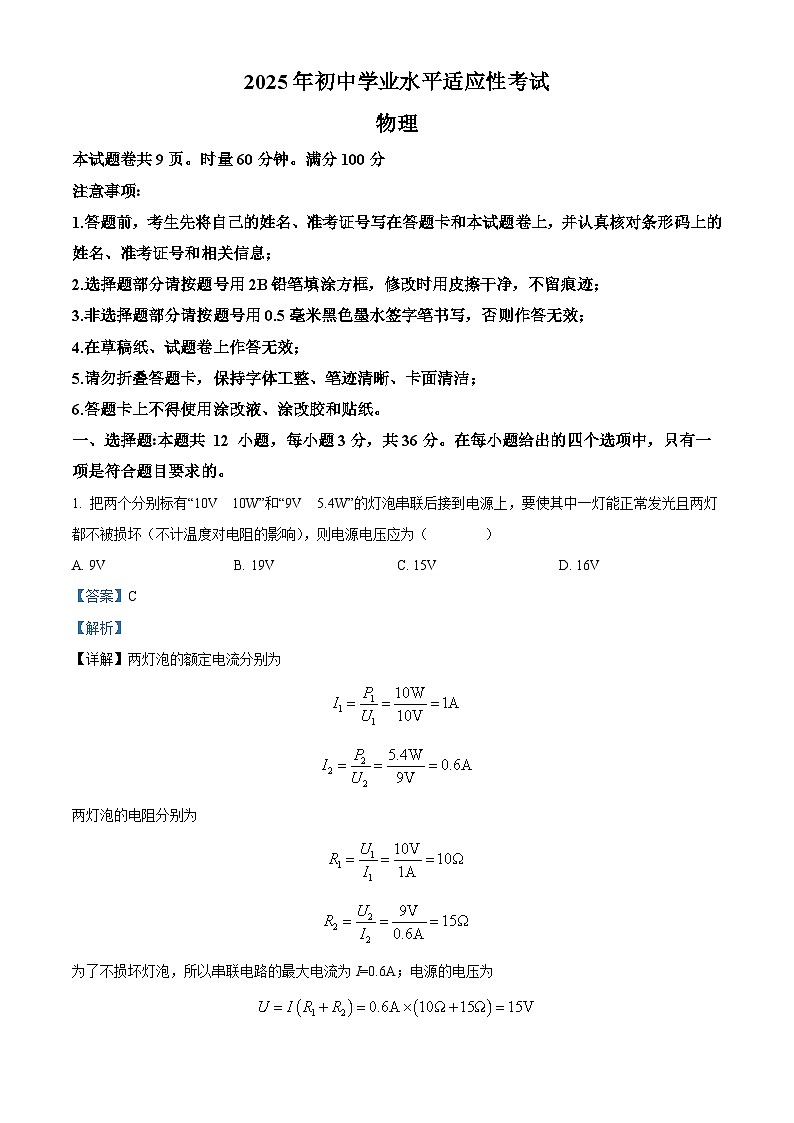

本试题卷共9页。时量60分钟。满分100分
注意事项∶
1.答题前，考生先将自己的姓名、准考证号写在答题卡和本试题卷上，并认真核对条形码上的姓名、准考证号和相关信息；
2.选择题部分请按题号用2B铅笔填涂方框，修改时用皮擦干净，不留痕迹；
3.非选择题部分请按题号用0.5毫米黑色墨水签字笔书写，否则作答无效；
4.在草稿纸、试题卷上作答无效；
5.请勿折叠答题卡，保持字体工整、笔迹清晰、卡面清洁；
6.答题卡上不得使用涂改液、涂改胶和贴纸。
一、选择题∶本题共 12 小题，每小题3分，共36分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1. 把两个分别标有“10V 10W”和“9V 5.4W”的灯泡串联后接到电源上，要使其中一灯能正常发光且两灯都不被损坏（不计温度对电阻的影响），则电源电压应为（ ）
A. 9VB. 19VC. 15VD. 16V
【答案】C
【解析】
【详解】两灯泡的额定电流分别为
两灯泡的电阻分别为
为了不损坏灯泡，所以串联电路的最大电流为I=0.6A；电源的电压为
故ABD不符合题意，C符合题意。
故选C。

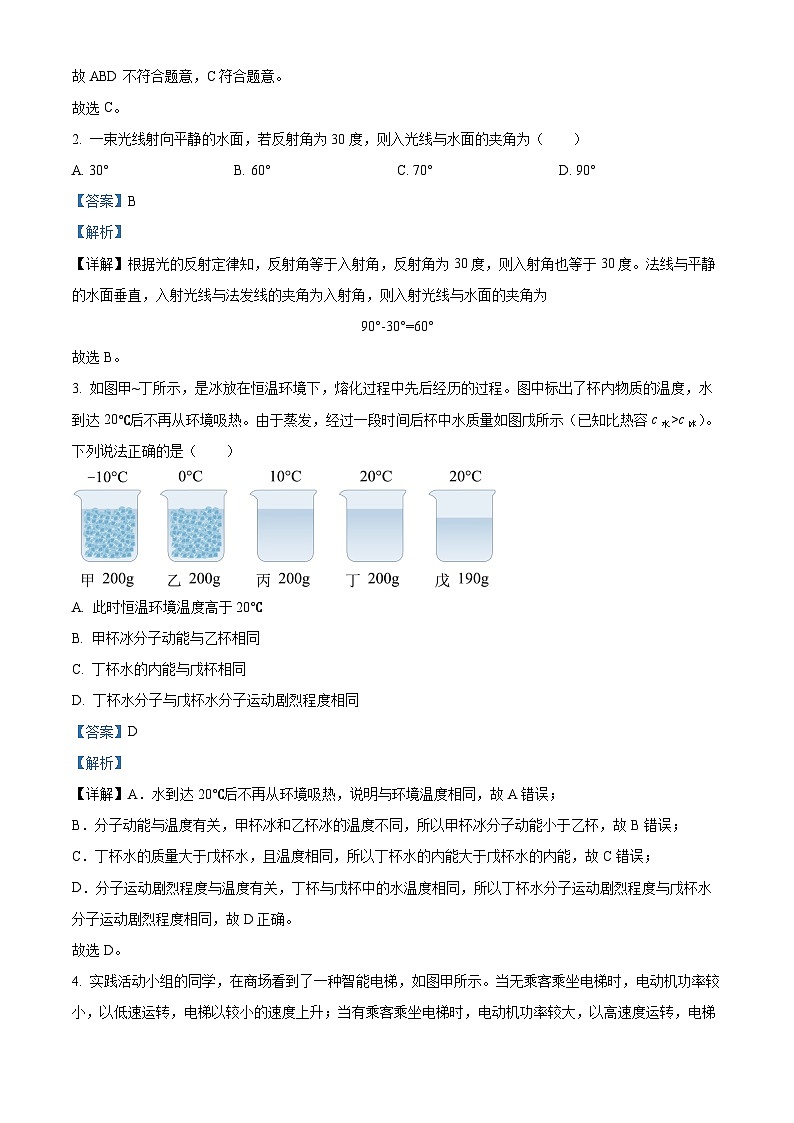

2. 一束光线射向平静的水面，若反射角为30度，则入光线与水面的夹角为（ ）
A. 30°B. 60°C. 70°D. 90°
【答案】B
【解析】
【详解】根据光的反射定律知，反射角等于入射角，反射角为30度，则入射角也等于30度。法线与平静的水面垂直，入射光线与法发线的夹角为入射角，则入射光线与水面的夹角为
90°-30°=60°
故选B。
3. 如图甲~丁所示，是冰放在恒温环境下，熔化过程中先后经历的过程。图中标出了杯内物质的温度，水到达20℃后不再从环境吸热。由于蒸发，经过一段时间后杯中水质量如图戊所示（已知比热容c水>c冰）。下列说法正确的是（ ）
A. 此时恒温环境温度高于20℃
B. 甲杯冰分子动能与乙杯相同
C. 丁杯水的内能与戊杯相同
D. 丁杯水分子与戊杯水分子运动剧烈程度相同
【答案】D
【解析】
【详解】A．水到达20℃后不再从环境吸热，说明与环境温度相同，故A错误；
B．分子动能与温度有关，甲杯冰和乙杯冰的温度不同，所以甲杯冰分子动能小于乙杯，故B错误；
C．丁杯水的质量大于戊杯水，且温度相同，所以丁杯水的内能大于戊杯水的内能，故C错误；
D．分子运动剧烈程度与温度有关，丁杯与戊杯中的水温度相同，所以丁杯水分子运动剧烈程度与戊杯水分子运动剧烈程度相同，故D正确。
故选D。
4. 实践活动小组的同学，在商场看到了一种智能电梯，如图甲所示。当无乘客乘坐电梯时，电动机功率较小，以低速运转，电梯以较小的速度上升；当有乘客乘坐电梯时，电动机功率较大，以高速度运转，电梯以较大的速度上升。他们利用所学过的知识设计了一个能实现智能电梯上述功能的模拟电路，如图乙所示。其中M为带动电梯运转的电动机，为定值电阻，R为阻值随所受乘客对其压力大小发生改变的压敏电阻，线圈可看作定值电阻，两个电源两端的电压均保持不变。关于这个电路，下列说法中正确的是（ ）
A. 当有乘客站在电梯上时，R的阻值变大
B. 当有乘客站在电梯上时，衔铁上的动触点与触点1接触
C. 若适当减小的阻值，可减小无乘客时电动机消耗的电功率
D. 当有乘客站在电梯上时，电磁铁线圈的耗电功率变大
【答案】D
【解析】
【详解】A．由题意可知，当无人站立在电梯上时，R的阻值较大，通过线圈的电流较小，线圈的功率与磁性较小，动触点与触点1接触，电梯电动机与电阻R1串联，电动机所在电路电流较小；当有人站立在电梯上时，R的阻值变小，此时电源电压不变，通过线圈的电流变大，线圈的功率与磁性变大，线圈将衔铁吸引下来，此时动触点与触点2接触，电梯电动机不与R1串联而是独自接在电源上，通过电动机的电流变大，电梯功率变大。故AB错误，D正确；
C．电梯上无人时，电阻R1与电梯的电动机串联，若减小R1的阻值，而电源电压不变，则电路中的电流变大，电动机的功率会变大。故C错误。
故选D。
5. 如图所示是小明同学设计的一种限流器原理图。当电流超过限制电流时，限流器会自动切断电路。根据图中小磁针静止时的指向，请你指出下列说法中正确的是（ ）
A. 电磁铁C的右端是N极B. D点接的是电源负极
C. 衔铁B发生转动时，是利用了电流的热效应D. 滑片P向左移动，电磁铁C 的磁性增强
【答案】B
【解析】
【分析】
【详解】A．小磁针静止时，右端为S极，根据异名磁极相互吸引知道，电磁铁的左端为N极，右端为S极，故A错误；
B．电磁铁的左端为N极，由安培定则判断知道，电流从右端流入、左端流出，故D点接的是电源负极，故B正确；
C．衔铁B发生转动时，是利用了电流的磁效应，故C错误；
D．滑片P向左移动，变阻器接入电路的阻值变大，则电路中的电流变小，电磁铁C的磁性减弱，故D错误。
故选B。
6. 如图斜面与水平面在M点通过小圆弧相连，弹簧左端固定，原长是右端在N点，小物块从斜面上P点由静止滑下，与弹簧碰撞后又返回到位于P点的下方，则下列说法中正确的是（ ）
A. 小物块从P向M运动过程中，机械能减小
B. 小物块从P向M运动过程中，机械能增大
C. 弹簧被压缩到最短时，弹簧的弹性势能最小
D. 小物块从P向M运动过程中，动能减小
【答案】A
【解析】
【分析】影响动能大小的因素：质量、速度，质量越大，速度越大，动能越大；影响重力势能大小的因素：质量、高度，即物体的质量越大，高度越高，其重力势能越大。
【详解】AB．物块从P到N碰撞后返回到位于P点的下方，说明接触面粗糙，物块运动过程中克服摩擦力做功，则小物块从P向M运动过程中，机械能减小，故A正确、B错误；
C．弹簧被压缩到最短时，弹簧的弹性形变达到最大限度，弹性势能最大，故C错误；
D．小物块从斜面上P点由静止滑下，说明小物块从P向M做加速运动，质量不变，速度增大，其动能增大，故D错误
故选A。
7. 如图所示为2022年北京冬奥会自由式滑雪大跳台运动项目中，中国运动员谷爱凌在空中运动的情景，下列说法中正确的是（ ）
A. 运动员在空中上升的过程中，所受合力的方向向上
B. 运动员在空中上升的过程中，重力势能增加
C. 运动员在空中上升到最高点时，所受合力为零
D. 运动员在空中加速下落是由于受到惯性的作用
【答案】B
【解析】
【详解】A．运动员在空中上升的过程中，受到重力和空气阻力，所受的合力是向下的，故A错误；
B．运动员在空中上升的过程中，高度增加，重力势能增大，故B正确；
C．运动员在空中上升到最高点时，在竖直方向上，只受重力，所受的合力不可能为零，故C错误；
D．惯性是物体的属性，不是力，不能表述为受到惯性的作用，故D错误。
故选B。
8. 如图所示，某房间水平地面上有一点光源S，距离点光源为L的地面上，放有一边长为L且不透光的立方体物块，并且正好挡住了房间内某同学的视线。该同学只好通过安置在天花板上的平面镜来观察光源的像，则平面镜离地面的高度不得低于（ ）
A. B. C. D. 2L
【答案】B
【解析】
【详解】人如果要看到光源，需要借助平面镜的反射。要使平面镜离地面的高度最低，光源发出的其中一条光线应刚好不被立方体快遮挡，A为反射点。如图所示：
由于BC和AD都与地面垂直，A作为反射点，可知E为BF中点。所以
在三角形SBC中，BC和SC长度相等，BC与地面垂直，所以
在三角形AEB中，由于BF平行于CD，根据平行线关系，有
又有AD垂直于地面，所以AE垂直于BF。所以三角形ABE等腰直角三角形。故
所以平面镜离地面的高度最小为
故ACD不符合题意，B符合题意。
故选B。
9. 下列现象不可能出现的是（ ）
A. 衣柜里的樟脑丸放置很长时间后会变小
B. 潮湿的夏天，从冰箱里取出的啤酒瓶上会出现小水珠
C. 有风的天气，游泳后从水中出来会感觉冷
D. 冬天，戴眼镜的人从室内走到室外，眼镜上会出现小水珠
【答案】D
【解析】
【详解】A．衣柜里的樟脑丸放置很长时间后会变小，是樟脑丸发生了升华现象，故A不符合题意；
B．潮湿的夏天，从冰箱里取出的啤酒瓶上会出现小水珠，是空气中的水蒸气遇到温度低的啤酒瓶液化为小水珠，故B不符合题意；
C．有风的天气，游泳后从水中出来会感觉冷，是因为皮肤表面的水蒸发吸热，故C不符题意；
D．冬天，戴眼镜的人从室内走到室外，室外温度较低的水蒸气遇到温度高的镜片不能放热液化为小水珠，故D符合题意。
故选D。
10. 如图甲，边长为10cm的实心均匀正方体A，质量为800g，放置在底面积为200cm2、足够高的薄壁容器中。底面积150cm2、高为10cm的实心均匀长方体B通过一轻质细线悬挂于天花板上，细线拉力为15N，A上表面与B下表面相距7cm。现往容器中注入密度为1.2g/cm3的液体，当液体深度为17cm时，A恰好完全浸没，如图乙（g取10N/kg）。下列说法正确的是（ ）

A. 乙图中，细线受到的拉力为11NB. 从甲图到乙图，A物体克服重力做功56J
C. 乙图中，正方体A处于悬浮状态D. 剪断乙图中细线，液面高度不变
【答案】A
【解析】
【详解】A．正方体A的体积
VA=0.1×0.1×0.1m3=10-3m3
A的密度
A的密度比液体的密度小，在液体中，A漂浮，图乙中，A恰好浸没时，A所受的浮力
细线将B悬挂在天花板上时，B受到竖直向下的重力和竖直向上的拉力的作用，处于静止，所以B的重力等于细线的拉力为15N。图乙中，AB刚好接触，这个整体受到竖直向下的总重力和竖直向上的浮力及拉力的作用，处于平衡。A的重力
GA= mAg=0.8kg×10N/kg=8N
AB的总重力
G总=GA+GB=8N +15N=23N
细线的拉力
F拉=G总-F浮A=23N-12N=11N
故A正确；
B．A的上表面与B的下表面相距7cm，液体深度为17cm时，A恰好浸没在液体中，A的边长为10cm，所以由图甲到图乙，A物体重心移动的距离为7cm，A物体克服重力做功
W=GAh=8N×0.07m=0.56J
故B错误；
C．乙图中，A受到浮力为12N，A受到的重力为8N，重力比浮力小，不是处于悬浮，因为悬浮时，物体所受的重力等于浮力，故C错误；
D．细线有11N的拉力，AB这个整体所受的重力为23N，所受的浮力为12N，剪断乙图中细线时，重力大于浮力，物体将下降，排开水的体积增大，液面会上升，故D错误。
故选A。
11. 如图甲电路，电源电压保持不变。当闭合开关时，将变阻器的滑片从一端移动到另一端的过程中，两电压表、示数与电流表示数的变化关系如图乙，下列说法正确的是（ ）
A. 图像a表示示数变化B. 电源电压为12V
C. 滑片移至最左端时的功率为0.6WD. 电路消耗的最大功率为3.6W
【答案】C
【解析】
【详解】由图甲得，变阻器R、定值电阻R2、定值电阻R1测量，电压表V1测量定值电阻R2电压，电压表V2测量变阻器R、定值电阻R2的总电压，电流表测量电路电流。
A．由欧姆定律得，定值电阻R2的电流越大，电压越大，则b图像为R2的I-U图像，即表示示数变化；图像a表示V2示数变化，故A错误；
B．由图像得，定值电阻R1电阻为
电源电压为
故B错误；
C．滑片移至最左端时，变阻器接入电路中电阻最大，电路中电阻最大，电路电流最小，为0.2A，的功率为
故C正确；
D．电路消耗的最大功率为
故D错误。
故选C。
12. 如图所示，电路总电压不变．当只闭合开关S1、S3，滑动变阻器的滑片P滑至最左端时，电路消耗的总功率为10W，电流表A的示数为I1，电压表的示数为U1；当只断开开关S1，滑片P滑至最右端时，电流表A的示数为I2，电压表的示数为U2：当只闭合开关S1，滑片P仍在最右端时，电流表A1的示数为I3，电压表的示数为U3．若I1：I2=5：3，U2：U3=3：5．则下列结论错误的是（ ）
A. I2：I3=3：2
B. U1：U3=4：3
C. 电路的最大功率与最小功率之比为5：2
D. 该电路的最小功率为4W
【答案】B
【解析】
【详解】由电路图可知：只闭合开关S1、S3，滑动变阻器的滑片P在最左端时，只有R1接入电路，等效电路图如图1所示；
则 I1= U1=U
只断开开关S1，滑片P移至最右端时，R1和R2串联接入电路，等效电路图如图2所示；
则I2= U2=
只闭合开关S1，滑片P仍在最右端时，R1、R2和R3串联接入电路，等效电路图如图3所示；
则I3= U3= I1：I2=5：3 即 解得R2=R1 ----①
U2：U3=3：5 即————② 由①②得，R3=R1;
A. 故A 正确；B. , 故B错误；C.电路的最大功率为P1=电路的最小功率为P3= , 故C 正确；D.P1=10W 由C可知P3=P1=4W 即该电路的最小功率为4W ，故D 正确;
故选B。
二、填空题：本题共4小题，每空2分，16题第1空1分，共18 分
13. 2023年12月18日，甘肃省发生6.2级地震，各方力量迅速集结赶赴灾区，争分夺秒展开救援。地震时会产生人听不到但有些动物能够提前感知的____________（选填“超声波”或“次声波”）。
【答案】次声波
【解析】
【详解】自然灾害火山爆发、地震、台风等都能产生频率低于20Hz的次声波，有的动物能够听到，但人却听不到。
14. 人们在探索太阳光过程中，发现有些光是人眼无法直接觉察的，这些光称为不可见光，其中______能使被照物体发热，具有热效应；我们能从各个方向看到本身不发光的物体，是由于光在物体表面发生了____反射的缘故；让太阳光通过硬纸板上很小的三角形小孔，在地面上将观察到一个___________（选填“三角形”或“圆形”）的光斑。
【答案】 ①. 红外线 ②. 漫 ③. 圆形
【解析】
【详解】[1]在太阳光的不可见光中，具有热效应的是红外线。
[2]我们能从各个方向看到本身不发光的物体，是由于光在物体表面发生了漫反射的缘故。
[3]因为太阳离地面非常远，而小孔又非常小，所以该现象为小孔成像，即形成太阳像（圆形的）；并且小孔成像就是利用光沿直线传播所形成的。
15. 截至2023年，全球处于使用状态的汽车数量已突破15亿辆。设汽车的燃油为汽油，每辆汽车每年耗油约2.1t，若不计热量损失，这些燃料完全燃烧放出的热量为______J；汽车刹车时，轮胎温度急剧升高，通过______的方式改变物体的内能；设内燃机的效率平均值取30%，开车时正确使用刹车能把内燃机的效率提高1%，汽油的热值4.6×107J/kg。则每辆车每年节约燃油______kg燃油。
【答案】 ①. 9.66×1010 ②. 做功 ③. 70
【解析】
【详解】[1]这些燃料完全燃烧放出的热量
[2]汽车刹车时，摩擦生热，轮胎温度急剧升高，是通过做功的方式改变物体的内能。
[3]内燃机效率提高前后，有用功不变，则
提高效率后，做同样的有用功，汽油完全燃烧放出的热量
消耗汽油的质量
节约汽油的质量
16. 如图甲所示，盛有h=15cm深清水的烧杯放在水平桌面上，烧杯的底面积S=2×10-3m2。将一质量为m=0.01kg的三角形木块轻轻的放在清水中（水没有溢出烧杯），静止时如图乙所示。图甲中水对烧杯底部的压强p=______Pa，图乙中木块所受浮力大小F浮=______N，甲乙两次中水对烧杯底部的压强差Δp=______pa。
【答案】 ①. 1.5×103 ②. 0.1 ③. 50
【解析】
【分析】
【详解】[1]图甲中水对烧杯底部的压强为
[2]三角形木块在水中漂浮，故可得
[3]图乙中水对烧杯底部的压强为
甲乙两次中水对烧杯底部的压强差为
三、作图与实验探究题∶本题共4小题，作图题4分，填空每空2分 共28分。
17. 如图所示，两平面镜OA、OB夹角为θ，镜前有一个点光源S，试根据光路图表示出能同时看到两个像的空间范围。
【答案】
【解析】
【详解】S1是S在平面镜OB内所成的像（一次成像），S2是S在平面镜OA内所成的像（二次成像），S3是S在平面镜OA内所成的像（一次成像）；由图可见，I区只能看到像S1，II区能看到像S1和S3，III区能看到像S1、S2和S3，Ⅳ区只能看到像S1，V区能看到像S1和S2，如图所示：
18. 小明在学习了“电流的磁场”后，他想进一步研究磁与电的关系。他用导线把螺线管和电流计（电流计一种能够灵敏地检验电路中是否存在电流的仪表，指针静止在中间“0”刻度线处表示电路中没有电流）相连，他再用一根条形磁铁进行了如下步骤的实验，实验中，他保持螺线管位置不动，快速变化磁铁位置。
1．条形磁铁静止不动时（如图甲所示），电流计显示无电流；
2．条形磁铁快速靠近螺线管过程中，电流计显示电路中有电流：当磁铁再次静止不动时，电流计随即无电流显示；
3．条形磁铁快速离开螺线管过程中，电流计显示电路中有电流，当磁铁再次静止不动时，电流计随即无电流显示。
(1)物理学中，把该现象叫做______；
(2)分析比较图甲和乙或甲和丙，可猜想该实验中电流产生的条件为______；
(3)若用一个通电螺线管代替条形磁铁重复图乙、丙实验步骤，______（选填“能”或“不能”）得到相同的实验现象，理由是______。
【答案】 ①. 电磁感应 ②. 螺线管周围的磁场强度发生变化 ③. 能 ④. 通电螺线管相当于一个条形磁体
【解析】
【详解】(1)[1]条形磁铁快速靠近或离开螺线管过程中，线圈在磁铁的磁场中做切割磁感线运动，电流计显示电路中有电流，这是电磁感应现象。
(2)[2]条形磁铁快速靠近或离开螺线管过程中，螺线管周围的磁场强度发生了变化，螺线管中就有电流，所以产生感应电流的条件是：螺线管周围的磁场强度发生变化。
(3)[3][4]于通电螺线管相当于一个条形磁体，用一个通电螺线管代替条形磁铁重复图乙、丙实验步骤，能产生感应电流。
19. 小明用天平、烧杯、油性笔及足量的水测量一块鹅卵石的密度，实验步骤如下：
（1）将天平放在水平桌面上，把游码拨至标尺______，发现横梁稳定时指针偏向分度盘的右侧，要使横梁在水平位置平衡，应将平衡螺母往______（选填“左”或“右”）调；
（2）用调好天平分别测出鹅卵石的质量是31.8g和空烧杯的质量是90g；
（3）如图甲所示，把鹅卵石轻轻放入烧杯中，往烧杯倒入适量的水，用油性笔在烧杯壁记下此时水面位置为M，然后放在天平左盘，如图丙所示，杯、水和鹅卵石的总质量为______g；
（4）将鹅卵石从水中取出后，再往烧杯中缓慢加水，使水面上升至记号M，如图乙所示，用天平测出杯和水的总质量为142g，此时杯中水的体积为______cm3；
（5）根据所测数据计算出鹅卵石的密度为______g/cm3；
（6）若小明在第（4）步骤测量过程中，用镊子添加砝码并向右旋动平衡螺母，直到天平平衡，此错误操作将导致所测密度偏______。
【答案】 ①. 零刻度处 ②. 左 ③. 161.8 ④. 52 ⑤. 2.65 ⑥. 大
【解析】
【详解】（1）[1]天平在使用时，首先要把天平放在水平台上，并把游码拨到标尺左端的零刻度线处，通过调节平衡螺母使天平平衡；
[2]平衡螺母的调节方法是，指针“左偏右调，右偏左调”，现在指针偏向分度盘的右侧，应将平衡螺母往左调。
（3）[3]由图知，杯、水和鹅卵石的总质量
m＝100g+50g+10g+1.8g＝161.8g
水的质量为
m水1＝161.8g﹣31.8g﹣90g＝40g
此时水的体积为
（4）[4]将鹅卵石从水中取出后，再往烧杯中缓慢加水，使水面上升至记号M，用天平测出杯和水的总质量为142g，此时，杯中水的体积
（5）[5]由题意知，鹅卵石的体积等于加入水的体积，则
V＝V水1﹣V水＝52cm3﹣40cm3＝12cm3
鹅卵石的密度
（6）[6]若小明在第（4）步骤测量过程中用镊子添加砝码并向右旋动平衡螺母，会使所加砝码质量偏小，则测量水的质量偏小，测得水的体积偏小，根据知密度测量的偏大。
20. 用如图甲所示的器材，测量额定电压为3.8V的小灯泡的电功率，其中电源是4节新干电池。

（1）请用笔画线代替导线，将图甲中的电路连接完整_________（要求滑片P向右移动时灯泡变亮）；
（2）连接好电路后，________（填操作步骤），再闭合开关；移动滑片P，发现小灯泡始终不发光，电流表无示数，电压表有示数，小组同学猜想可能的原因：①灯泡与灯座接触不良；②灯座短路；③滑动变阻器断路，可能正确的猜想是________（填序号）；
（3）排除故障后，移动滑片，将测得的数据逐一填入下表。
①表格设计有一处错误和一处不完善，请指出。错误是：_________________；不完善之处是：________________；
②要得到序号7所需数据，应在第6次实验的基础上适当将滑片P向________（左/右）移动；当灯泡正常发光时，电流表的示数如图乙所示，小灯泡的额定功率为________W；
③分析表中数据，发现序号4中小灯泡的功率不是序号2的4倍，原因是________________；
（4）本实验使用的变阻器是________（“50Ω；1A”“20Ω；1A”“10Ω；2A”）。
【答案】 ①. ②. 见解析 ③. ① ④. 见解析 ⑤. 见解析 ⑥. 左 ⑦. 1.44 ⑧. 见解析 ⑨. 50Ω；1A
【解析】
【详解】（1）[1]要测量小灯泡的额定电功率，电压表应并联在小灯泡两端，小灯泡的额定电压为3.8V，电压表应选用大量程；滑动变阻器应串联在电路中，通过移动滑片来调节小灯泡两端的电压。滑片向右移动，灯泡变亮，说明电路的电流变大，变阻器接入电路的阻值变小，右侧下端接线柱接入电路，作图如下：

（2）[2]为了保持电路，应让变阻器接入电路的阻值最大，所以闭合开关前，应将滑片置于最左端。
[3]闭合开关，移动滑片，小灯泡不发光，电流表无示数，可能是电路断路了，电压表有示数，则电压表并联以外电路通路，所以可能是灯泡与灯座接触不良。若灯座短路，电流表有示数，电压表无示数；滑动变阻器断路，则两电表都无示数。所以可能正确的猜想是①。
（3）①[4]表格中，每个对应的物理量都没有单位，这是错误的。
[5]测量小灯泡的功率时，应在表格中同时记录对应小灯泡亮度的变化情况，但表格中无此内容，这是表格中不完善之处。
②[6]由表格数据知，第7次实验的电压比第6次的大，据串联电路的分压特点知，应将滑片向右移动，接入电路的阻值变小，分得的电压变小，则小灯泡两端的电压变大。
[7]灯泡正常发光，即两端电压为2.5V时，由图乙知，电流表选用小量程，分度值为0.3A，即正常发光时通过的电流为0.3A，小灯泡的额定功率
③[8]表格数据中，序号4中小灯泡两端的电压为2V，功率为
序号2中小灯泡两端的电压为1V，功率
序号4中的小灯泡的电压是序号2中的电压的2倍，若小灯泡的电阻不变，据知，对应功率应是4倍关系，而功率不是4倍关系，说明小灯泡的电阻是变化的，随着灯丝温度的升高而变大。
（4）[9]由表格数据知，当小灯泡两端的电压为0.5V时，电流为0.12A，电阻为
电源电压
此时变阻器两端的电压最大为
据串联电路的分压特点有
解得，变阻器接入电路的最大阻值。所以本实验使用50Ω；1A的变阻器。
四、综合题：本题共2小题，第21题8分，第22题10分，共18 分。
21. 小明家的电烤箱铭牌如图甲所示的部分参数（其中高温挡的额定功率模糊不清），其简化电路如图乙所示，R1、R2均为电热丝（电阻不随温度变化），求：
（1）电烤箱在低温挡正常工作时，S1与b点接触，S2______（填“断开”或“闭合”）；
（2）则电热丝R1的的阻值为_____Ω，R2的阻值为_____Ω；
（3）在傍晚用电高峰期，小明想测量电烤箱在工作时的实际电压，于是他断开了家中其它用电器，仅让电烤箱在低温挡工作，1.5min内如图丙所示的电能表转盘转了30r，则电路的实际电压是_____ V。
【答案】（1）断开 （2） ①. 44 ②. 56
（3）200
【解析】
【小问1详解】
电烤箱在低温挡正常工作时，电路中的总功率小，根据可知，电路中的总电阻大，由串并联电路中电阻规律可知，串联电阻最大，因此S1与b点接触，S2断开处于低温挡。
【小问2详解】
[1][2]已知低温挡的总功率是484W，R1、R2的总电阻为
据图可知，当R1单独串联时，电路中的总电阻处于中间大小，此时电路为中温挡，已知中温挡的功率是1100W，则R1的阻值为
则R2的阻值为
【小问3详解】
15min内如图丙所示的电能表转盘转了30r，电烤箱实际消耗的电能为
电烤箱实际消耗的电功率为
由可得，实际电压是
22. 如图是研究电流热效应的实验装置图．两个相同的烧瓶中均装入0.1kg的煤油，烧瓶中电阻丝的阻值为，烧瓶中的电阻丝标识已看不清楚．当闭合开关，经过210s的时间，烧瓶中的煤油温度由升高到，烧瓶中的煤油温度由升高到．假设电阻丝产生的热量全部被煤油吸收，电阻丝的阻值不随温度变化，电源电压保持不变，已知煤油的比热容． 求：
（1）在此过程中烧瓶中煤油吸收的热量__________；
（2）烧瓶中电阻丝的阻值_______________；
（3）电源的电压及电路消耗的总功率_____________．
本次实验探究的是电流通过导体产生的热量多少与________的大小关系，若想接着探究它与电流的关系只需在原电路中加一个可以改变电流的________ 即可（填电路元件名称）．若还想用这次实验装置探究煤油和水的比热容的大小只需控制装在和中的煤油和水的初温和________相同以及电阻丝的阻值________（“相同”或“不同”）即可．
【答案】 ①. 840J ②. 2Ω ③. 6V；6W ④. 电阻 ⑤. 滑动变阻器 ⑥. 质量 ⑦. 相同
【解析】
【详解】（1）烧瓶A中煤油吸收的热量：
；
（2）两烧瓶中煤油的质量、，
烧瓶B中煤油吸收热量：
；
两电阻丝RA、RB串联，电流和通电时间相等，根据可知，B中电阻是A中电阻的一半，即；
（3）由得电路中的电流：
，
电源电压为：．
电路消耗的总功率：．
本次实验两电阻丝RA、RB串联，电流和通电时间相等，电阻不同，所以探究的是电流通过导体产生的热量多少与电阻的大小关系，若想接着探究它与电流的关系，则应改变电路中的电流大小，所以只需在原电路中加一个可以改变电流的滑动变阻器即可．
若还想用这次实验装置探究煤油和水的比热容的大小，根据控制变量法的思路，只需控制装在和中的煤油和水的初温和质量相同，同时为了使两电阻丝产生的热量相等，应使电阻丝的阻值相同．序号
1
2
3
4
5
6
7
8
电压
0.5
1
1.5
2
25
3
3.8
4.5
电流
0.12
0.14
0.17
0.2
0.24
0.26
功率
