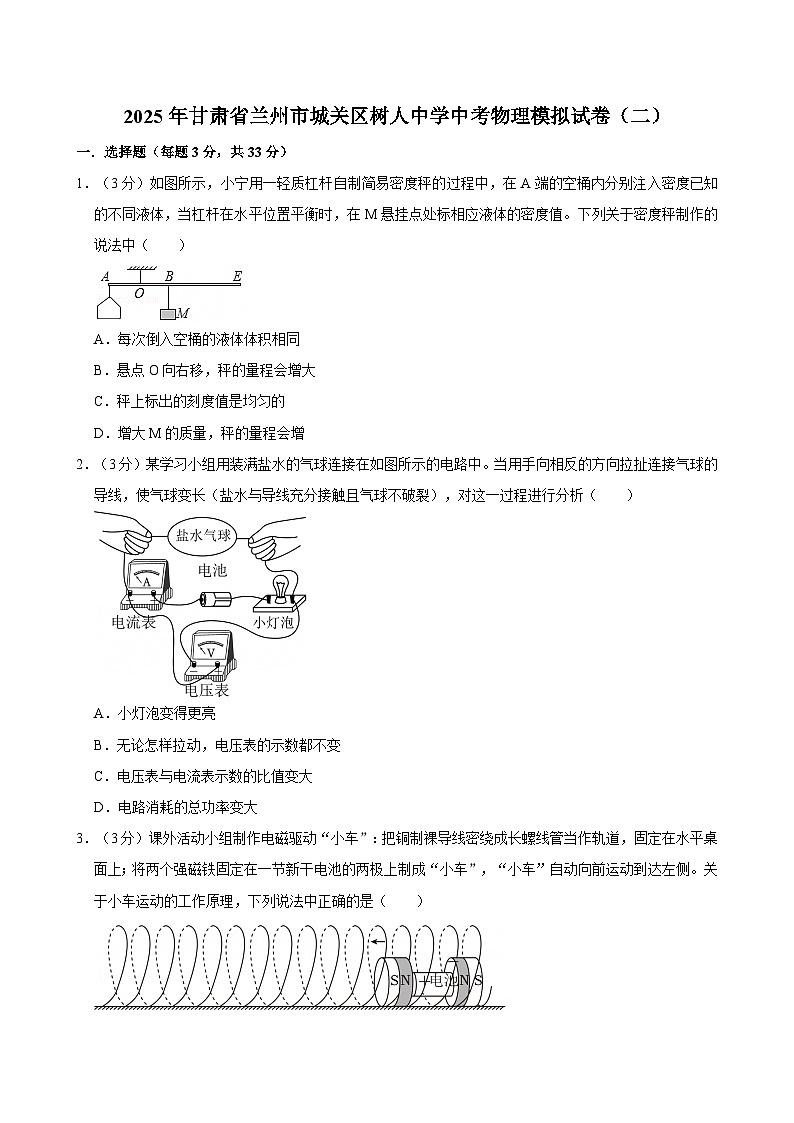

甘肃省兰州市城关区树人中学2025年4月中考 物理模拟试卷（二）（含解析）

这是一份甘肃省兰州市城关区树人中学2025年4月中考 物理模拟试卷（二）（含解析），共33页。

A．每次倒入空桶的液体体积相同
B．悬点O向右移，秤的量程会增大
C．秤上标出的刻度值是均匀的
D．增大M的质量，秤的量程会增
2．（3分）某学习小组用装满盐水的气球连接在如图所示的电路中。当用手向相反的方向拉扯连接气球的导线，使气球变长（盐水与导线充分接触且气球不破裂），对这一过程进行分析（ ）
A．小灯泡变得更亮
B．无论怎样拉动，电压表的示数都不变
C．电压表与电流表示数的比值变大
D．电路消耗的总功率变大
3．（3分）课外活动小组制作电磁驱动“小车”：把铜制裸导线密绕成长螺线管当作轨道，固定在水平桌面上；将两个强磁铁固定在一节新干电池的两极上制成“小车”，“小车”自动向前运动到达左侧。关于小车运动的工作原理，下列说法中正确的是（ ）

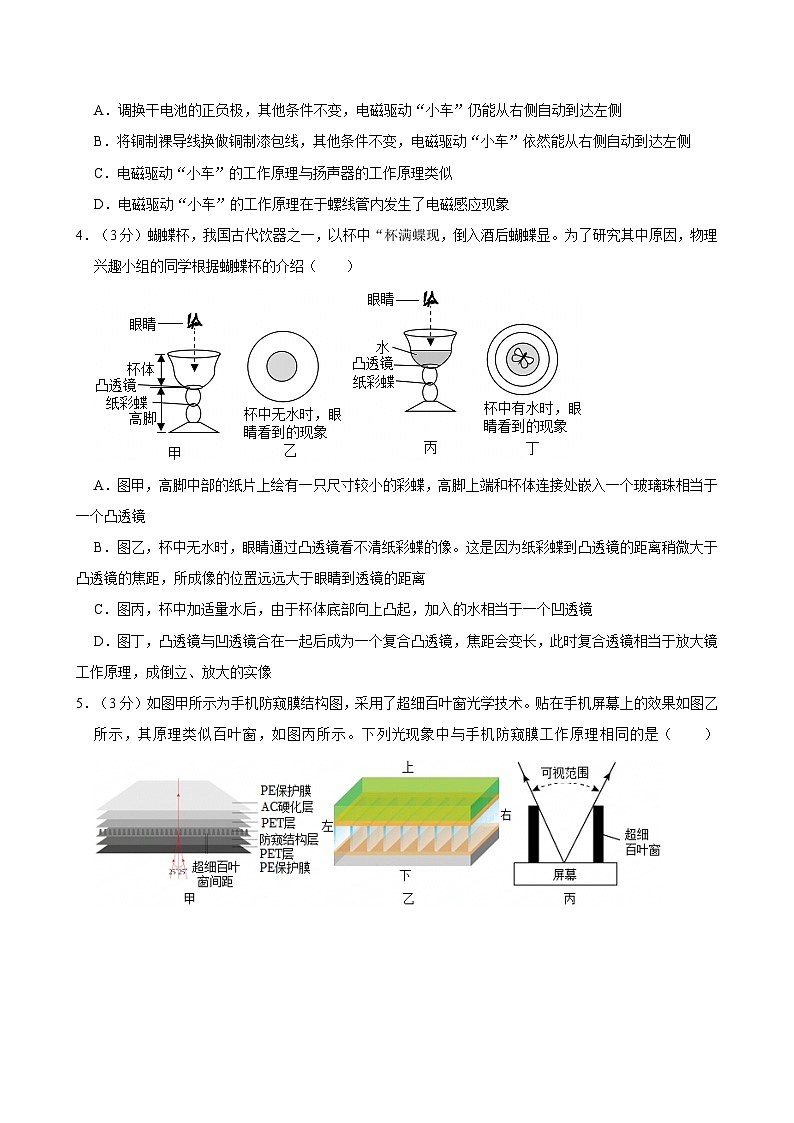

A．调换干电池的正负极，其他条件不变，电磁驱动“小车”仍能从右侧自动到达左侧
B．将铜制裸导线换做铜制漆包线，其他条件不变，电磁驱动“小车”依然能从右侧自动到达左侧
C．电磁驱动“小车”的工作原理与扬声器的工作原理类似
D．电磁驱动“小车”的工作原理在于螺线管内发生了电磁感应现象
4．（3分）蝴蝶杯，我国古代饮器之一，以杯中“杯满蝶现，倒入酒后蝴蝶显。为了研究其中原因，物理兴趣小组的同学根据蝴蝶杯的介绍（ ）
A．图甲，高脚中部的纸片上绘有一只尺寸较小的彩蝶，高脚上端和杯体连接处嵌入一个玻璃珠相当于一个凸透镜
B．图乙，杯中无水时，眼睛通过凸透镜看不清纸彩蝶的像。这是因为纸彩蝶到凸透镜的距离稍微大于凸透镜的焦距，所成像的位置远远大于眼睛到透镜的距离
C．图丙，杯中加适量水后，由于杯体底部向上凸起，加入的水相当于一个凹透镜
D．图丁，凸透镜与凹透镜合在一起后成为一个复合凸透镜，焦距会变长，此时复合透镜相当于放大镜工作原理，成倒立、放大的实像

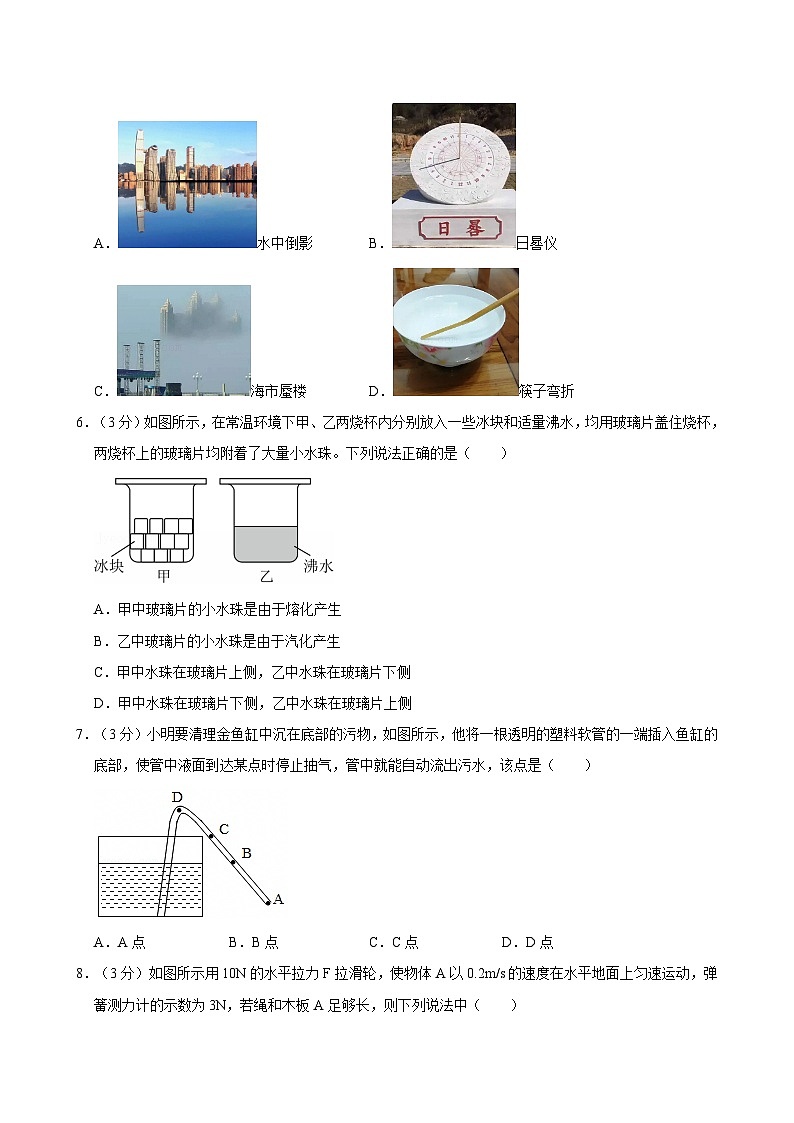

5．（3分）如图甲所示为手机防窥膜结构图，采用了超细百叶窗光学技术。贴在手机屏幕上的效果如图乙所示，其原理类似百叶窗，如图丙所示。下列光现象中与手机防窥膜工作原理相同的是（ ）
A．水中倒影B．日晷仪
C．海市蜃楼D．筷子弯折
6．（3分）如图所示，在常温环境下甲、乙两烧杯内分别放入一些冰块和适量沸水，均用玻璃片盖住烧杯，两烧杯上的玻璃片均附着了大量小水珠。下列说法正确的是（ ）
A．甲中玻璃片的小水珠是由于熔化产生
B．乙中玻璃片的小水珠是由于汽化产生
C．甲中水珠在玻璃片上侧，乙中水珠在玻璃片下侧
D．甲中水珠在玻璃片下侧，乙中水珠在玻璃片上侧
7．（3分）小明要清理金鱼缸中沉在底部的污物，如图所示，他将一根透明的塑料软管的一端插入鱼缸的底部，使管中液面到达某点时停止抽气，管中就能自动流出污水，该点是（ ）
A．A点B．B点C．C点D．D点
8．（3分）如图所示用10N的水平拉力F拉滑轮，使物体A以0.2m/s的速度在水平地面上匀速运动，弹簧测力计的示数为3N，若绳和木板A足够长，则下列说法中（ ）
①B受到的摩擦力为3N，方向水平向左
②滑轮移动的速度为0.1m/s
③物体A受到地面的摩擦力是2N
④绳子拉物体A的功率为2W
A．只有①②正确B．只有②③正确
C．只有②④正确D．只有③④正确
9．（3分）A、B两辆货车在同一平直路面上运动时的s﹣t图像如图所示，下列说法中正确的是（ ）
A．0﹣30s，A、B运动方向相同
B．0﹣40s，A车先加速直线运动再静止
C．0﹣40s，A车的平均速度为10m/s
D．40s时，两车相距120m
10．（3分）如图甲所示电路，电源电压恒定不变，R0为定值电阻、R为电阻箱，调整电阻箱R的电阻值，电流表示数I的倒数与电阻箱阻值R的关系如图乙所示（ ）
A．电源电压为3.6V
B．通过R0的最大电流为2A
C．调整电阻箱R的阻值，则R的最大功率为0.72W
D．调整电阻箱R的阻值，则R0的最大功率为3W
11．（3分）把同种材料制成的甲、乙、丙三个实心正方体，放在水平桌面上，甲、乙、丙对桌面的压强
分别为p1、p2和p3把甲、乙、丙按如图所示叠放在水平桌面上，则丙对桌面的压强为（ ）
A．p1+p2+p3
B．
C．
D．
二．填空题（每空1分共16分）
12．（2分）如图表示原子核在转变过程中释放能量的方式。原子的原子核由中子和 组成，太阳辐射的巨大能量来自图 （选填“A”或“B”）所示的核反应。
13．（3分）华为Mate70Pr手机搭载了我国自主研发芯片麒麟9020S5G处理器，拥有容量为5000mA•h，标称电压为3.8V的超大锂离子聚合物电池 （选填“导体”、“半导体”或“超导体”）；该手机电池充满电后可储存的电能为 J；若每次都将手机电池电量耗尽后再充满，一度电最多能让该手机充满电 次。
14．（2分）红外线是一种 波。人体辐射的红外线波长约为10μm，频率约为 Hz。
15．（3分）如图，图甲中温度计的示数为 ℃；图乙中机械停表的读数为 s；图丙中的电能表的脉冲灯闪烁8000次后，电能表表盘示数将变为 kW•h。
16．（2分）小明去科技馆参加科技展览，在观看科学短片时，工作人员用遥控器切换投影仪画面 （选填“红外线”或“紫外线”）来进行控制的；荧幕上五颜六色的画面是由红、 、蓝三种色光混合而成的。
17．（2分）如图甲所示是我国西汉时期的青铜鸟柄汲酒器，图乙是其示意图，长柄上端鸟身上和球形容器底部分别有一个小孔A和B。敞开A、B孔，球形容器内会充满酒水，向上提升长柄取酒时 （选填“敞开”或“闭合”），酒水在 的作用下不会流出来。
18．（2分）如图，一只水果电池点亮了发光二极管，则铜片是水果电池的 （选填“正极”或“负极”），现将二极管正负极接线对调，二极管 发光（选填“会”或“不会”）。
三．识图、作图题（共9分）
19．（3分）如图所示，一束激光AO由空气射向半圆形玻璃砖的圆心O发生了反射和折射，发现在屏幕MN上出现了两个光斑。请画出形成两个光斑的光路图。
20．（3分）如图所示，弹簧的一端固定在容器的底部，另一端固定在实心铁块的下表面甲随水面上升高度h变化关系的大致图像（忽略弹簧所受浮力和重力）。
21．（3分）按电路图连接实物，已知闭合开关后，通过L1的电流为0.3A，通过L2的电流为0.6A。
四．实验探究题（每空1分，共11分）
22．（6分）小明利用天平和量筒做了测量液体密度的实验。
（1）把天平放在水平桌面上，游码移到标尺左端的零刻度线处后，发现指针位置如图甲所示 （选填“左”或“右”）调节，直到指针对准分度盘中央的刻度线。
（2）将装有适量待测液体的烧杯放在调节好的天平上，测出烧杯和液体的总质量为154g；然后将烧杯中的液体倒入量筒中一部分，量筒中液体的体积为 cm3。
（3）把烧杯和剩余液体放在天平上，天平平衡时砝码及游码的位置如图丙所示，则烧杯和剩余液体的质量为 g，根据上述实验数据计算出液体的密度ρ液＝ kg/m3。
（4）小明还想利用一个圆柱形的容器、刻度尺和水，测量小木块（不吸水）的密度，他设计了如下实验：
①在圆柱形容器内加入适量的水，用刻度尺测量水的深度记为h1；
②将小木块放入水中漂浮，水未溢出，用刻度尺测量水的深度记为h2；
③用细针将木块完全压入水中，水未溢出， 记为h3；
④则小木块密度表达式为ρ木＝ （用ρ水和所测物理量的字母表示）。
23．（5分）小明参加了学校的“生活物理实验室”，他和小组成员张丽一起利用压强计等器材“探究液体内部压强的特点”，他们进行了以下的实验操作：
（1）压强计是通过U形管中左右液面高度差来反映液体压强大小的。使用前应检查装置是否漏气，方法是用手轻轻按压几下橡皮膜，如果U形管中的液体能灵活升降 （填“漏气”或“不漏气”）；
（2）小明在使用压强计时发现，U形管两边液面不平齐，如A图所示 （选填“大于”、“小于”或“等于”）大气压，接下来小明的操作是 ；
A.将此时右边支管中高出的液体倒出
B.取下软管重新安装
（3）为了探究液体压强与液体密度的关系，应选择 两图；
（4）张丽改装了液体压强计，将U形管的两端分别连接了软管和探头，如图E所示。当两探头置于空气中时甲、ρ乙的液体，现将两个探头分别置于两容器的液体中。当探头深度相同时，U形管的液面位置如图E所示甲＞ρ乙。为了使得U形管液面再次平齐，张丽调整了探头在液体中的深度，当U形管再次平齐后甲和h乙。若用h甲、h乙和ρ乙表示ρ甲，则ρ甲＝ 。
五．计算题（24题6分，25题6分，26题9分，共21分）
24．（6分）【新定义】热量的单位有两种，一种是国际单位焦耳，简称“焦”；另一种是“卡路里”，简称“卡”，这个单位被广泛使用在营养计量和健身手册上。“卡”是这样规定的：在1个大气压下，将1克水温度升高1摄氏度所需要吸收的热量。
（1）1卡合多少焦耳；
（2）茗茗每天健步走消耗的能量约5.46×105J相当于消耗能量多少卡？
（3）若运动员在长跑训练中汗水蒸发吸收热量，使质量为60kg的运动员体温下降0.1℃，求汗水蒸发吸收的热量。[人体主要成分是水，水的比热容为4.2×103J/（kg•℃）]
25．（6分）如图甲所示为亮度可调的台灯，内部简化电路如图乙所示。电源电压恒为12V，灯的电阻不随温度变化。当滑片由a端移动到b端的过程中，求：
（1）灯的电阻；
（2）滑动变阻器的最大电阻；
（3）滑片由a端移动到b端的过程中，滑动变阻器的最大功率。
26．（9分）“漏刻”是古代一种滴水计时的工具。某学习小组制作了一个漏刻，装置如图1，播水壶不断滴水，通过指针指向浮箭上标尺的刻度即可读取时间。测得圆筒形受水壶底面积600cm2，浮箭总重6N，长方体浮块的底面积300cm2、高3cm，一刻钟（15min）滴水的质量为1200g。受水壶内无水时，指针对应标尺的位置标记为“←开始滴水”。求：
（1）滴水至当浮箭刚浮起时，浮箭所受浮力；
（2）浮箭刚浮起时受水壶内的水面高度；
（3）图2的标尺上每一格表示1cm，请通过计算说明“3刻钟”对应的位置，并在标尺上对应位置标出“←3刻钟”。
2025年甘肃省兰州市城关区树人中学中考物理模拟试卷（二）
参考答案与试题解析
一．选择题（共11小题）
一．选择题（每题3分，共33分）
1．（3分）如图所示，小宁用一轻质杠杆自制简易密度秤的过程中，在A端的空桶内分别注入密度已知的不同液体，当杠杆在水平位置平衡时，在M悬挂点处标相应液体的密度值。下列关于密度秤制作的说法中（ ）
A．每次倒入空桶的液体体积相同
B．悬点O向右移，秤的量程会增大
C．秤上标出的刻度值是均匀的
D．增大M的质量，秤的量程会增
【答案】B
【分析】根据ρ＝可知，在液体体积相同时，液体的密度越大，质量越大，因而测量相同体积的质量可以测量密度。把密度秤当作杠杆，其支点在O点，左侧分别是阻力和阻力臂，右侧可看作动力和动力臂，根据杠杆平衡的条件F1L1＝F2L2分析判断。
【解答】解：A、在液体体积相同时，质量越大，才能通过杠杆平衡条件得出液体质量的大小，故A错误；
B、悬点O适当右移1L1＝F7L2，即：ρ水VgL1＝F2L2；此时左侧的力臂增大，右侧最大力臂减小，秤的量程会减小；
C、根据杠杆平衡的条件F1L2＝F2L2，即：ρ水VgL5＝F2L2；当阻力臂和动力一定时，动力臂与密度的大小成正比，密度秤的刻度是均匀的；
D、增大M的质量4L1＝F2L3，秤的量程会增大，故D正确。
故选：B。
2．（3分）某学习小组用装满盐水的气球连接在如图所示的电路中。当用手向相反的方向拉扯连接气球的导线，使气球变长（盐水与导线充分接触且气球不破裂），对这一过程进行分析（ ）
A．小灯泡变得更亮
B．无论怎样拉动，电压表的示数都不变
C．电压表与电流表示数的比值变大
D．电路消耗的总功率变大
【答案】C
【分析】电阻的大小与下面的因素有关：相同横截面积、同种材料的导体，长度越长，电阻越大；相同长度、同种材料的导体，横截面积越小，电阻越大；相同长度和横截面积的导体电阻还与组成材料有关；
首先判定电路的连接状态，然后根据盐水气球形状的变化判定电阻的变化，然后根据欧姆定律判定电流的变化、电压的变化，根据功率公式判定灯泡亮度的变化。
【解答】解：由图可知，该电路为串联电路，电压表测量的是盐水气球两端的电压；
当用手向相反的方向拉扯连接气球的导线，气球变长变细，横截面积减小，总电阻变大，电路中的电流减小；
盐水气球的电阻变大，根据串联电路的分压规律可知，即电压表示数变大，电阻变大；
电路中的电流减小，根据P＝I2R可知，灯泡的功率变小；
电源电压不变，根据P＝UI可知。
综上所述，C正确。
故选：C。
3．（3分）课外活动小组制作电磁驱动“小车”：把铜制裸导线密绕成长螺线管当作轨道，固定在水平桌面上；将两个强磁铁固定在一节新干电池的两极上制成“小车”，“小车”自动向前运动到达左侧。关于小车运动的工作原理，下列说法中正确的是（ ）
A．调换干电池的正负极，其他条件不变，电磁驱动“小车”仍能从右侧自动到达左侧
B．将铜制裸导线换做铜制漆包线，其他条件不变，电磁驱动“小车”依然能从右侧自动到达左侧
C．电磁驱动“小车”的工作原理与扬声器的工作原理类似
D．电磁驱动“小车”的工作原理在于螺线管内发生了电磁感应现象
【答案】C
【分析】强磁铁既具有磁性又能导电，根据磁场对电流的作用分析解答，磁场对电流的作用力方向与和电流方向有关。
【解答】解：A．调换干电池的正负极，磁场方向不变，磁场力的方向改变，故A错误；
B．将铜制裸导线换做铜制漆包线，不会产生磁场力，电磁驱动“小车”不能从右侧自动到达左侧；
CD．电磁驱动“小车”的工作原理是磁场对电流有力的作用，故C正确。
故选：C。
4．（3分）蝴蝶杯，我国古代饮器之一，以杯中“杯满蝶现，倒入酒后蝴蝶显。为了研究其中原因，物理兴趣小组的同学根据蝴蝶杯的介绍（ ）
A．图甲，高脚中部的纸片上绘有一只尺寸较小的彩蝶，高脚上端和杯体连接处嵌入一个玻璃珠相当于一个凸透镜
B．图乙，杯中无水时，眼睛通过凸透镜看不清纸彩蝶的像。这是因为纸彩蝶到凸透镜的距离稍微大于凸透镜的焦距，所成像的位置远远大于眼睛到透镜的距离
C．图丙，杯中加适量水后，由于杯体底部向上凸起，加入的水相当于一个凹透镜
D．图丁，凸透镜与凹透镜合在一起后成为一个复合凸透镜，焦距会变长，此时复合透镜相当于放大镜工作原理，成倒立、放大的实像
【答案】D
【分析】（1）中间厚，边缘薄的透镜是凸透镜；
（2）当f＜u＜2f时，凸透镜成倒立、放大的实像，v＞2f；
（3）边缘厚，中间薄的透镜是凹透镜；
（4）放大镜的原理：u＜f，成正立、放大的虚像。
【解答】解：A、高脚上端和杯体连接处嵌入一个玻璃珠，边缘薄，故A正确；
B、当f＜u＜2f时、放大的实像，所成像的位置远远大于眼睛到透镜的距离，眼睛通过凸透镜看不清纸彩蝶的像；
C、杯中加适量水后，加入的水边缘厚，相当于一个凹透镜；
D、复合透镜相当于放大镜、放大的虚像。
故选：D。
5．（3分）如图甲所示为手机防窥膜结构图，采用了超细百叶窗光学技术。贴在手机屏幕上的效果如图乙所示，其原理类似百叶窗，如图丙所示。下列光现象中与手机防窥膜工作原理相同的是（ ）
A．水中倒影B．日晷仪
C．海市蜃楼D．筷子弯折
【答案】B
【分析】（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；
（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
（3）光线在同种不均匀介质中传播或者从一种介质斜射入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼、凸透镜成像等都是光的折射形成的。
【解答】解：手机防窥膜工作原理是由光的直线传播；
A、水中倒影属于平面镜成像，故A不符合题意；
B、日晷仪说明光是沿直线传播的，被物体挡住后，故B符合题意；
CD、海市蜃楼和筷子变折是由于光的折射造成的；
故选：B。
6．（3分）如图所示，在常温环境下甲、乙两烧杯内分别放入一些冰块和适量沸水，均用玻璃片盖住烧杯，两烧杯上的玻璃片均附着了大量小水珠。下列说法正确的是（ ）
A．甲中玻璃片的小水珠是由于熔化产生
B．乙中玻璃片的小水珠是由于汽化产生
C．甲中水珠在玻璃片上侧，乙中水珠在玻璃片下侧
D．甲中水珠在玻璃片下侧，乙中水珠在玻璃片上侧
【答案】C
【分析】液化指物质由气态转变成液态，液化要放热。
【解答】解：如图所示，在常温环境下甲，均用玻璃片盖住烧杯，两烧杯上的玻璃片均附着了大量小水珠，在玻璃片上侧，在玻璃片下侧，ABD不符合题意。
故选：C。
7．（3分）小明要清理金鱼缸中沉在底部的污物，如图所示，他将一根透明的塑料软管的一端插入鱼缸的底部，使管中液面到达某点时停止抽气，管中就能自动流出污水，该点是（ ）
A．A点B．B点C．C点D．D点
【答案】B
【分析】以管内的水柱为研究对象，根据管内外大气压及水柱压强间的关系；可分析出在哪个点，管中能自动排出鱼缸底部的污水，且保证污水不能流进抽气筒中。
【解答】解：A、若管中液面到达A点时停止吸气，但污水会流抽气筒中；
B、当管中液面到达B点时停止吸气，水压相平衡，鱼缸内的污水会排出；
C、当管中液面到达C点时停止吸气；右侧管内气压会将C处的水压回到鱼缸内；
D、当管中液面到达D点时停止吸气，二D点右边的压强等于大气压，会回落。
故选：B。
8．（3分）如图所示用10N的水平拉力F拉滑轮，使物体A以0.2m/s的速度在水平地面上匀速运动，弹簧测力计的示数为3N，若绳和木板A足够长，则下列说法中（ ）
①B受到的摩擦力为3N，方向水平向左
②滑轮移动的速度为0.1m/s
③物体A受到地面的摩擦力是2N
④绳子拉物体A的功率为2W
A．只有①②正确B．只有②③正确
C．只有②④正确D．只有③④正确
【答案】B
【分析】（1）根据二力平衡条件求出B受到的摩擦力大小和方向；
（2）根据使用动滑轮时绳子自由端移动的速度是滑轮移动速度的两倍求出滑轮移动的速度；
（3）根据使用动滑轮时绳子自由端的力是滑轮轴处力的一半求出物体A受到绳子的拉力，根据力的作用是相互求出物体B对物体A的摩擦力，根据力的平衡条件求出物体A受到地面的摩擦力；
（4）根据P＝＝＝Fv求绳子拉物体A的功率。
【解答】解：①由题意可知，物体B在弹簧测力计的拉力和物体A对物体B摩擦力的作用下处于平衡状态，
所以，由二力平衡条件可知B＝F示＝3N，由于弹簧测力计对物体B的拉力水平向左，故①错误；
②由动滑轮的特点可知，滑轮移动的速度：v轮＝vA＝×7.2m/s＝0.3m/s；
③由动滑轮的特点可知，物体A受到绳子的拉力：FA＝F＝，
由力的作用是相互可知，物体B对物体A的摩擦力：fA＝fB＝3N，方向水平向左，
此时物体A受到绳子水平向右的拉力、物体B对物体A水平向左的摩擦力和地面对物体A水平向左的摩擦力，
由力的平衡条件可知，物体A受到地面的摩擦力：fA地＝FA﹣fA＝4N﹣3N＝2N，故③正确；
④绳子拉物体A的功率：P＝＝＝FAvA＝8N×0.2m/s＝7W，故④错误；
因此只有②③正确，故B正确。
故选：B。
9．（3分）A、B两辆货车在同一平直路面上运动时的s﹣t图像如图所示，下列说法中正确的是（ ）
A．0﹣30s，A、B运动方向相同
B．0﹣40s，A车先加速直线运动再静止
C．0﹣40s，A车的平均速度为10m/s
D．40s时，两车相距120m
【答案】D
【分析】（1）由图像可知，A、B两车在0～30s内的运动方向相反；
（2）在s﹣t图像中，倾斜直线表示物体做匀速直线运动，平行于时间轴的直线表示物体静止；
（3）利用v＝可求A车的平均速度、40s时两车的距离。
【解答】解：A、前30s内两车的距离先变小，所以前30秒内，A，故A错误；
B、A车前30s内的s﹣t图像为一过原点的直线，30﹣40s，故B错误；
C、0﹣40s，其平均速度为；
D、根据s﹣t图像可知，
40s时B车通过的距离为s2＝v′t6＝6m/s×40s＝240m，
40s时A车通过的距离为300m，两车相遇后又各向自向相反的方向运动，两车相距Δs＝300m+240m﹣420m＝120m。
故选：D。
10．（3分）如图甲所示电路，电源电压恒定不变，R0为定值电阻、R为电阻箱，调整电阻箱R的电阻值，电流表示数I的倒数与电阻箱阻值R的关系如图乙所示（ ）
A．电源电压为3.6V
B．通过R0的最大电流为2A
C．调整电阻箱R的阻值，则R的最大功率为0.72W
D．调整电阻箱R的阻值，则R0的最大功率为3W
【答案】D
【分析】闭合开关，R和R0串联，电流表测量电路电流。
（1）当电流表示数I的倒数为2A﹣1时，电路中电流为0.5A，此时R接入电路的电阻值为0，根据欧姆定律可知此时通过R0的电流最大；
根据欧姆定律可得出电源电压的表达式；当电流表示数I的倒数为5A﹣1时，电路中电流为0.2A，此时R接入电路的电阻值为18Ω，根据欧姆定律和串联电路的电压特点可得出电源电压的表达式；联立两表达式可得电源电压和R0的值；
（2）调整电阻箱R的阻值，根据欧姆定律可得出此时电路中的电流，根据P＝UI＝I2R可知R的电功率的表达式，进而分析并得出当R的最大电功率。
【解答】解：闭合开关，R和R0串联，电流表测量电路电流。
AB、当电流表示数I的倒数为2A﹣4时，电路中电流为0.5A，
根据欧姆定律可知此时通过R6的电流最大，为0.5A；
根据欧姆定律可知电源电压U＝IR5＝0.5A×①，
当电流表示数I的倒数为5A﹣1时，电路中电流为3.2A，
根据欧姆定律和串联电路的电压特点可知电源电压U＝I′R′+I′R0＝4.2A×18Ω+0.4A×②，
联立①②可得：U＝6V，R6＝12Ω，故A错误；
CD、调整电阻箱R的阻值，
根据P＝UI＝I2R可知R的电功率P＝I″2R＝（）2R＝，
当R＝R0＝12Ω时，R的电功率最大R大＝＝＝＝2.75W；
通过R0的电流最大为0.6A，则调整电阻箱R的阻值，R0的最大功率为：
P0大＝I大3R0＝（0.4A）2×12Ω＝3W，故D正确。
故选：D。
11．（3分）把同种材料制成的甲、乙、丙三个实心正方体，放在水平桌面上，甲、乙、丙对桌面的压强
分别为p1、p2和p3把甲、乙、丙按如图所示叠放在水平桌面上，则丙对桌面的压强为（ ）
A．p1+p2+p3
B．
C．
D．
【答案】C
【分析】水平面上物体的压力和自身的重力相等，根据重力公式、密度公式、体积公式、压强公式得出正方体对水平地面的压强，然后表示出甲、乙、丙正方体的棱长，按图所示的方法放置时丙对地面的压力等于甲、乙、丙的重力之和，根据p＝得出丙对地面的压强。
【解答】解：正方体对水平地面的压强：
p＝＝＝＝＝＝ρgh，
设两正方体的密度为ρ，边长分别为L甲、L乙和L丙，则
L甲＝，L乙＝，L丙＝，
如果按图所示的方法放置，则丙对地面的压强：
p＝＝＝＝＝＝。
故选：C。
二．填空题（每空1分共16分）
12．（2分）如图表示原子核在转变过程中释放能量的方式。原子的原子核由中子和 质子 组成，太阳辐射的巨大能量来自图 B （选填“A”或“B”）所示的核反应。
【答案】质子；B。
【分析】原子核是由质子和中子组成的；
太阳辐射的能量来自核聚变释放的核能。
【解答】解：原子核在转变过程中释放能量的方式。原子的原子核由中子和质子组成。
故答案为：质子；B。
13．（3分）华为Mate70Pr手机搭载了我国自主研发芯片麒麟9020S5G处理器，拥有容量为5000mA•h，标称电压为3.8V的超大锂离子聚合物电池 半导体 （选填“导体”、“半导体”或“超导体”）；该手机电池充满电后可储存的电能为 68400 J；若每次都将手机电池电量耗尽后再充满，一度电最多能让该手机充满电 52 次。
【答案】见试题解答内容
【分析】超大锂离子聚合物电池，该处理器的芯片的主要材料是半导体；根据W＝UIt求出该手机电池充满电后可储存的电能；根据1度电的多少计算次数。
【解答】解：超大锂离子聚合物电池，该处理器的芯片的主要材料是半导体；
充手机一次充满电可储存的电能：W＝UIt＝3.8V×5000×10﹣6A×3600s＝68400J；
1度＝1kW•h＝7.6×106J，6度电可供充电的次数：n＝。
故答案为：半导体；68400。
14．（2分）红外线是一种 电磁 波。人体辐射的红外线波长约为10μm，频率约为 3×1013 Hz。
【答案】见试题解答内容
【分析】（1）红外线和紫外线都是看不见的光，与可见光一样，也是一种电磁波。
（2）知道电磁波的波长、波速、频率之间的关系，即：c＝λf（c是电磁波的波速，λ是电磁波的波长，f是电磁波的频率）。
【解答】解：红外线是一种电磁波；
光在真空或空气中的传播速度约为3×108m/s，则红外线在真空中的传播速度也为5×108m/s，
故据c＝λf知，频率：
f＝＝＝2×1013Hz。
故答案为：电磁；3×1013。
15．（3分）如图，图甲中温度计的示数为 ﹣9 ℃；图乙中机械停表的读数为 281.9 s；图丙中的电能表的脉冲灯闪烁8000次后，电能表表盘示数将变为 222.1 kW•h。
【答案】﹣9；281.9；222.1
【分析】（1）温度计在读数时要弄清楚它的零刻度、量程和分度值。
（2）停表在读数时要弄清楚每大格和每小格表示的时间。
（3）电能表是测量用户在某段时间内用电器消耗电能的仪表，单位是千瓦时，最后一位是小数。
【解答】解：该温度计的分度值是1℃，此时的液柱在0℃以下；
停表分度值是2.1s，此时的读数为4min41.3s；
图丙中的电能表的脉冲灯闪烁8000次，消耗的电能为：；
电能表的示数将变为：W'＝219.6kW•h+2.3kW•h＝222.1kW•h。
故答案为：﹣9；281.5。
16．（2分）小明去科技馆参加科技展览，在观看科学短片时，工作人员用遥控器切换投影仪画面 红外线 （选填“红外线”或“紫外线”）来进行控制的；荧幕上五颜六色的画面是由红、 绿 、蓝三种色光混合而成的。
【答案】红外线；绿。
【分析】（1）红外线常用于遥控器、夜视仪、浴灯等方面，红外线的热效应强。
（2）色光的三原色：红、绿、蓝。
【解答】解：（1）工作人员用遥控器切换投影仪画面，这是利用红外线来进行控制的；
（2）荧幕上五颜六色的画面是由红、绿、蓝三种色光混合而成的。
故答案为：红外线；绿。
17．（2分）如图甲所示是我国西汉时期的青铜鸟柄汲酒器，图乙是其示意图，长柄上端鸟身上和球形容器底部分别有一个小孔A和B。敞开A、B孔，球形容器内会充满酒水，向上提升长柄取酒时 闭合 （选填“敞开”或“闭合”），酒水在 大气压 的作用下不会流出来。
【答案】闭合；大气压。
【分析】大气压的存在能够解释很多现象，这些现象有一个共性：通过某种方法，使设备的内部气压小于外界大气压，在外界大气压的作用下出现了这种现象。
【解答】解：当汲酒器内充满酒水，向上提升长柄取酒时，则A，酒水会在重力的作用下流出，则A孔与外界大气隔绝，在大气压的作用下酒水不会流出来。
故答案为：闭合；大气压。
18．（2分）如图，一只水果电池点亮了发光二极管，则铜片是水果电池的 正极 （选填“正极”或“负极”），现将二极管正负极接线对调，二极管 不会 发光（选填“会”或“不会”）。
【答案】正极；不会。
【分析】当水果电池的正极与发光二极管的正极连接时，它才能发光，否则二极管不发光，处于断路状态；
这种特点说明发光二极管具有单向导电性。
【解答】解：发光二极管被点亮时，铜片与发光二极管的正极相连。
将二极管正负极接线对调，二极管不会发光。
故答案为：正极；不会。
三．识图、作图题（共9分）
19．（3分）如图所示，一束激光AO由空气射向半圆形玻璃砖的圆心O发生了反射和折射，发现在屏幕MN上出现了两个光斑。请画出形成两个光斑的光路图。
【答案】
【分析】光的反射定律：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角；
折射定律：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当光由玻璃斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角。
【解答】解：（1）光在玻璃左侧表面会发生反射，根据光的反射定律，注意反射角等于入射角，会同时发生反射和折射现象，
发生折射时，折射光线向法线偏折，据此作出第一条折射光线，由于此光线是由圆心O射出，正好与该入射点处的切线垂直。
如图所示：
20．（3分）如图所示，弹簧的一端固定在容器的底部，另一端固定在实心铁块的下表面甲随水面上升高度h变化关系的大致图像（忽略弹簧所受浮力和重力）。
【答案】
【分析】结合题意，利用阿基米德原理求得浮力，再结合受力分析确定弹簧对物体的弹力F弹随水面上升高度h变化关系。
【解答】解：根据阿基米德原理F浮＝ρ水gV排可知，当物体没有浸入时，弹力等于重力最大，浮力变大，而浸没后浮力不变，故图像如图：
21．（3分）按电路图连接实物，已知闭合开关后，通过L1的电流为0.3A，通过L2的电流为0.6A。
【答案】
【分析】分析电路的连接及电流表测量的电流，结合并联电路电流的规律确定电流表量程的选择，据此连接实物图。
【解答】解：两灯并联，开关S控制整个电路，故电流表A选用大量程接在干路上1选用小量程与灯L2串联，根据电路图连接实物图
四．实验探究题（每空1分，共11分）
22．（6分）小明利用天平和量筒做了测量液体密度的实验。
（1）把天平放在水平桌面上，游码移到标尺左端的零刻度线处后，发现指针位置如图甲所示 左 （选填“左”或“右”）调节，直到指针对准分度盘中央的刻度线。
（2）将装有适量待测液体的烧杯放在调节好的天平上，测出烧杯和液体的总质量为154g；然后将烧杯中的液体倒入量筒中一部分，量筒中液体的体积为 40 cm3。
（3）把烧杯和剩余液体放在天平上，天平平衡时砝码及游码的位置如图丙所示，则烧杯和剩余液体的质量为 106 g，根据上述实验数据计算出液体的密度ρ液＝ 1.2×103 kg/m3。
（4）小明还想利用一个圆柱形的容器、刻度尺和水，测量小木块（不吸水）的密度
①在圆柱形容器内加入适量的水，用刻度尺测量水的深度记为h1；
②将小木块放入水中漂浮，水未溢出，用刻度尺测量水的深度记为h2；
③用细针将木块完全压入水中，水未溢出， 用刻度尺测出杯中水的深度 记为h3；
④则小木块密度表达式为ρ木＝ （用ρ水和所测物理量的字母表示）。
【答案】（1）左；（2）40；（3）106；1.2×103；（4）③用刻度尺测出杯中水的深度；④。
【分析】（1）天平使用前的调节：把天平放在水平桌面上，游码移到标尺左端的零刻度线处，天平调平时，如果指针偏向分度盘的右侧，说明天平左侧质量小，应将平衡螺母向左调，反之向右调，直到指针对准分度盘中央的刻度线；
（2）对于量筒，明确分度值，正确读数；
（3）读取天平结果时，质量为砝码加游码的质量，量筒中液体的质量可由前两次测量的结果求出，计算液体的密度可使用公式ρ＝；
（4）设烧杯的底面积是S，烧杯中倒入水时，用刻度尺测出烧杯中水的深度h1，可以求出水的体积。
把木块漂浮水面上，测出此时水的深度h2，可以求出木块排开水的重力，即木块受到的浮力，木块漂浮在水面上，木块受到的浮力等于木块的重力，求出木块的质量。
当木块沉入放入烧杯，用刻度尺测出此时烧杯中水的深度h3，可以求出水和木块的总体积。从而求出木块的体积。再根据ρ＝求出木块的密度。
【解答】解：（1）图甲所示天平的指针偏向分度盘的右侧，说明天平的左侧质量小，直到指针对准分度盘中央的刻度线；
（2）读量筒的体积，明确分度值3；
（3）如图丙所示，则烧杯和液体的总质量是m总＝100g+5g+6g＝106g；
烧杯和液体的总质量为154g，所以＝＝1.3g/cm3＝1.7×103kg/m3；
（4）实验步骤：
①将适量的水倒入烧杯中，测出烧杯中水的深度h3。
②将木块轻放入玻璃杯中，待它漂浮时2；
③用细针缓慢地把木块压入水中，使之完全浸没3；
设烧杯的底面积为S，木块漂浮时排＝S（h2﹣h1）；
因为木块漂浮在水面上受到的浮力等于重力，
所以G＝F浮＝ρ水gV排＝ρ水gS（h2﹣h6）；
则木块的质量：m＝＝ρ水S（h2﹣h1）；
当木块压入烧杯中，用刻度尺测出此时烧杯中水的深度h2。
小木块的体积为：V＝S（h3﹣h1），
小木块的密度：ρ＝＝＝；
故答案为：（1）左；（2）40；1.6×103；（4）③用刻度尺测出杯中水的深度；④。
23．（5分）小明参加了学校的“生活物理实验室”，他和小组成员张丽一起利用压强计等器材“探究液体内部压强的特点”，他们进行了以下的实验操作：
（1）压强计是通过U形管中左右液面高度差来反映液体压强大小的。使用前应检查装置是否漏气，方法是用手轻轻按压几下橡皮膜，如果U形管中的液体能灵活升降 不漏气 （填“漏气”或“不漏气”）；
（2）小明在使用压强计时发现，U形管两边液面不平齐，如A图所示 大于 （选填“大于”、“小于”或“等于”）大气压，接下来小明的操作是 B ；
A.将此时右边支管中高出的液体倒出
B.取下软管重新安装
（3）为了探究液体压强与液体密度的关系，应选择 C、D 两图；
（4）张丽改装了液体压强计，将U形管的两端分别连接了软管和探头，如图E所示。当两探头置于空气中时甲、ρ乙的液体，现将两个探头分别置于两容器的液体中。当探头深度相同时，U形管的液面位置如图E所示甲＞ρ乙。为了使得U形管液面再次平齐，张丽调整了探头在液体中的深度，当U形管再次平齐后甲和h乙。若用h甲、h乙和ρ乙表示ρ甲，则ρ甲＝ 。
【答案】（1）不漏气；（2）大于；B；（3）C、D；（4）。
【分析】（1）压强计是通过U形管中液面的高度差来反应被测压强的大小；检查装置时，用手按压橡皮膜，若U形管中液体能灵活升降，则说明装置不漏气；
（2）根据管中液面的高度关系比较出管中液面上方气压的关系；U形管右端上方是和大气相通的，等于大气压强；U形管右端液面比较高，就说明U形管左端液面上方的气体压强大于大气压；
（3）液体压强与液体的深度和密度有关，研究与其中一个因素的关系时，要控制另外一个因素不变，据此分析回答；
（4）根据右管中液面高，则左管中压强大，根据p＝ρgh分析；当U形管再次齐平后，一旁的小红测出了此时两个探头在甲、乙两容器所处的深度h甲和h乙，则两种液体产生的压强相同，根据p＝ρgh分析。
【解答】解：（1）压强计是通过U形管中液面的高度差来反应被测压强的大小；用手轻轻按压几下橡皮膜，则说明装置不漏气。
（2）当如图A，左侧液面低，说明压强计内橡皮软管中的气体压强大于外界大气压。
使用压强计前若U形管两边液面不平齐时可以拆掉软管，使两侧液面上方气体压强相等。故A不符合题意。
故选B。
（3）C、D两图中探头所处深度相同，U形管液面高度差不同，可以用来液体的压强与液体密度的关系。
（4）当U形管再次平齐后，左右探头所受压强相等甲gh甲＝ρ乙gh乙，
解得。
故答案为：（1）不漏气；（2）大于；B、D；（4）。
五．计算题（24题6分，25题6分，26题9分，共21分）
24．（6分）【新定义】热量的单位有两种，一种是国际单位焦耳，简称“焦”；另一种是“卡路里”，简称“卡”，这个单位被广泛使用在营养计量和健身手册上。“卡”是这样规定的：在1个大气压下，将1克水温度升高1摄氏度所需要吸收的热量。
（1）1卡合多少焦耳；
（2）茗茗每天健步走消耗的能量约5.46×105J相当于消耗能量多少卡？
（3）若运动员在长跑训练中汗水蒸发吸收热量，使质量为60kg的运动员体温下降0.1℃，求汗水蒸发吸收的热量。[人体主要成分是水，水的比热容为4.2×103J/（kg•℃）]
【答案】（1）1卡合4.2J；
（2）茗茗每天健步走消耗的能量约5.46×105J相当于消耗能量1.3×105卡；
（3）汗水蒸发吸收的热量2.52×104J。
【分析】（1）根据题意利用Q吸＝cmΔt求出1卡合多少焦；
（2）根据卡合焦的换算关系进行换算；
（3）根据Q放＝cmΔt求出运动员的体温下降 0.1℃放出的热量，即汗水吸收的热量。
【解答】解：（1）由题知，1g的水温度升高1℃所吸收的热量为2卡，
1g的水温度升高1℃所吸收的热量：Q吸＝c水m水Δt＝2.2×103J/（kg•℃）×2.001kg×1℃＝4.8J，
所以1卡＝4.7J；
（2）茗茗消耗的能量单位焦耳换算成卡：Q＝＝1.3×107卡；
（3）运动员的体温下降 0.1℃放出的热量：Q放＝c水m人Δt′＝2.2×103J/（kg•℃）×60kg×8.1℃＝2.52×107J，
运动员汗水蒸发吸收的热量等于运动员的体温下降 0.1℃放出的热量，
所以汗水蒸发吸收的热量为4.52×104J。
答：（1）1卡合8.2J；
（2）茗茗每天健步走消耗的能量约5.46×108J相当于消耗能量1.3×108卡；
（3）汗水蒸发吸收的热量2.52×104J。
25．（6分）如图甲所示为亮度可调的台灯，内部简化电路如图乙所示。电源电压恒为12V，灯的电阻不随温度变化。当滑片由a端移动到b端的过程中，求：
（1）灯的电阻；
（2）滑动变阻器的最大电阻；
（3）滑片由a端移动到b端的过程中，滑动变阻器的最大功率。
【答案】（1）灯的电阻为10Ω；
（2）滑动变阻器的最大电阻为50Ω；
（3）滑片由a端移动到b端的过程中，滑动变阻器的最大功率为3.6W。
【分析】（1）灯的电阻不随温度变化，当滑片在b端时，滑动变阻器接入电路的阻值为0Ω，电路为灯泡的简单电路，结合图丙根据欧姆定律可求出灯的电阻；
（2）由图乙可知，当滑片在a端时，灯和滑动变阻器串联，电压表测滑动变阻器两端的电压，此时滑动变阻器接入电路的阻值最大，根据欧姆定律可知电路中的电流最小，由图丙确定出最小的电流，根据欧姆定律求出电路的总电阻，再根据串联电路的电阻规律求出滑动变阻器的最大阻值；
（3）根据P＝I2R列出滑动变阻器消耗的最大电功率，结合数学知识分析即可求出滑动变阻器的最大功率。
【解答】解：（1）灯的电阻不随温度变化。当滑片在b端时，电路为灯泡的简单电路，此时电路中的最大电流为1.2A
RL＝＝＝10Ω；
（2）由图乙可知，当滑片在a端时，电压表测滑动变阻器两端的电压，根据欧姆定律可知电路中的电流最小，电路中的最小电流为：I小＝0.5A，
则电路中的总电阻为：R总＝＝＝60Ω，
则滑动变阻器的最大电阻为：
R大＝R总﹣RL＝60Ω﹣10Ω＝50Ω；
（3）滑动变阻器消耗的功率为：
P滑＝I4R＝＝＝＝，
当R＝RL＝10Ω时，滑动变阻器消耗的电功率最大
I大＝＝＝0.3A，
则滑动变阻器的最大功率为：
P滑大＝I大2R＝（0.3A）2×10Ω＝3.3W。
答：（1）灯的电阻为10Ω；
（2）滑动变阻器的最大电阻为50Ω；
（3）滑片由a端移动到b端的过程中，滑动变阻器的最大功率为3.6W。
26．（9分）“漏刻”是古代一种滴水计时的工具。某学习小组制作了一个漏刻，装置如图1，播水壶不断滴水，通过指针指向浮箭上标尺的刻度即可读取时间。测得圆筒形受水壶底面积600cm2，浮箭总重6N，长方体浮块的底面积300cm2、高3cm，一刻钟（15min）滴水的质量为1200g。受水壶内无水时
（1）滴水至当浮箭刚浮起时，浮箭所受浮力；
（2）浮箭刚浮起时受水壶内的水面高度；
（3）图2的标尺上每一格表示1cm，请通过计算说明“3刻钟”对应的位置，并在标尺上对应位置标出“←3刻钟”。
【答案】答：（1）滴水至当浮箭刚浮起时，浮箭所受浮力是6N；
（2）浮箭刚浮起时受水壶内的水面高度是2cm；
（3）见解答。
【分析】（1）物体漂浮时，物体受到的浮力等于其重力；
（2）根据阿基米德原理计算出物体排开水的体积，进而求出此时受水壶内的水面高度；
（3）知道1min滴水的质量为80g，由此计算3刻钟（15min）滴水的质量，根据密度公式计算其体积；进而计算出水面的高度，由标尺定标的规则确定“←3刻钟”的位置.
【解答】解：（1）物体漂浮时，物体受到的浮力等于其重力，当浮箭刚浮起时浮＝G＝6N；
（2）根据F浮＝ρ水gV排得，V排＝＝＝6×10﹣4m4＝600cm3，
此时受水壶内的水面高度为h＝＝＝2cm；
（3）3刻钟等于45min，
6刻钟滴水的质量：m'＝45×80g＝3600g，根据密度公式得
；
此时受水壶内的水面高度为：；
浮箭上浮时，受水壶内的水面高度为；
“←3刻钟”在标尺上对应位置为6cm﹣1cm＝5cm；如下图：
。
答：（1）滴水至当浮箭刚浮起时，浮箭所受浮力是4N；
（2）浮箭刚浮起时受水壶内的水面高度是2cm；
（3）见解答。题号
1
2
3
4
5
6
7
8
9
10
11
答案
B
C
C
D
B
C
B
B
D
D
C
