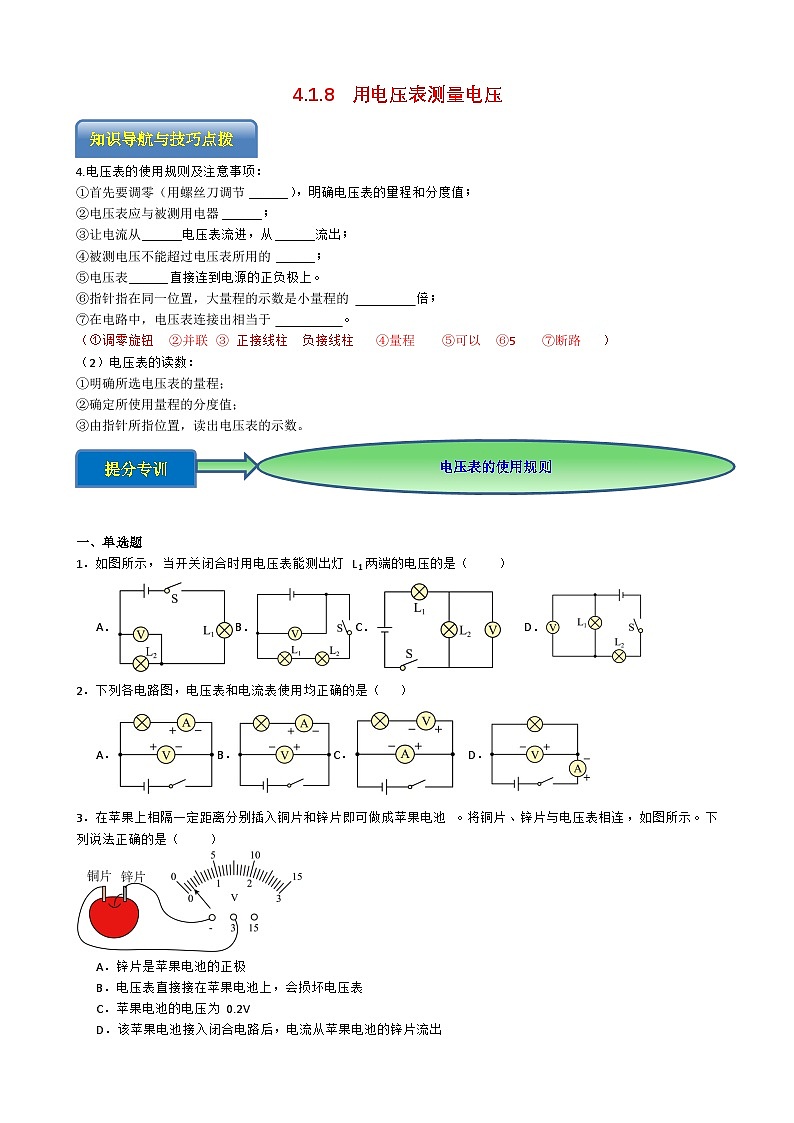

4.电压表的使用规则及注意事项：
①首先要调零（用螺丝刀调节______），明确电压表的量程和分度值；
②电压表应与被测用电器______；
③让电流从______电压表流进，从______流出；
④被测电压不能超过电压表所用的______；
⑤电压表______直接连到电源的正负极上。
⑥指针指在同一位置，大量程的示数是小量程的 倍；
⑦在电路中，电压表连接出相当于 。
（①调零旋钮 ②并联 ③ 正接线柱 负接线柱 ④量程 ⑤可以 ⑥5 ⑦断路 ）
（2）电压表的读数：
①明确所选电压表的量程；
②确定所使用量程的分度值；
③由指针所指位置，读出电压表的示数。
提分专训
电压表的使用规则
一、单选题
1．如图所示，当开关闭合时用电压表能测出灯L1两端的电压的是（ ）
A．B．C．D．
2．下列各电路图，电压表和电流表使用均正确的是（ ）
A．B．C．D．
3．在苹果上相隔一定距离分别插入铜片和锌片即可做成苹果电池。将铜片、锌片与电压表相连，如图所示。下列说法正确的是（ ）
A．锌片是苹果电池的正极
B．电压表直接接在苹果电池上，会损坏电压表
C．苹果电池的电压为0.2V
D．该苹果电池接入闭合电路后，电流从苹果电池的锌片流出

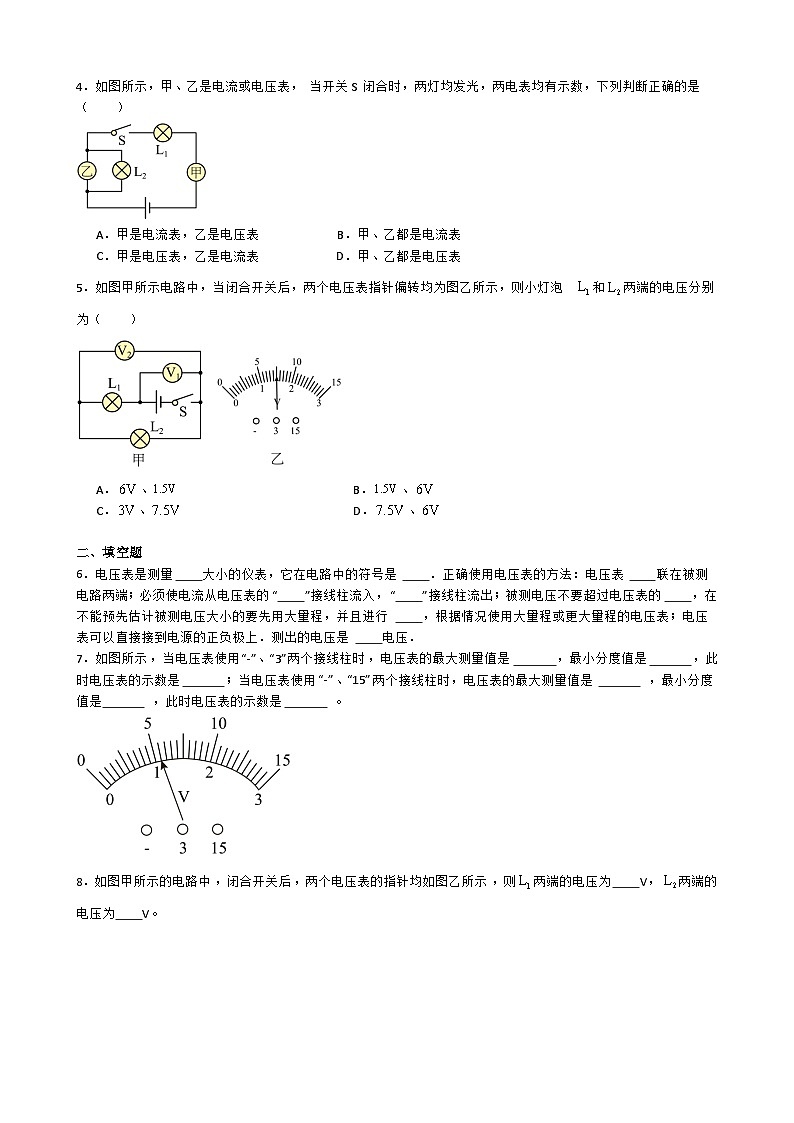

4．如图所示，甲、乙是电流或电压表，当开关S闭合时，两灯均发光，两电表均有示数，下列判断正确的是（ ）
A．甲是电流表，乙是电压表 B．甲、乙都是电流表
C．甲是电压表，乙是电流表 D．甲、乙都是电压表
5．如图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则小灯泡和两端的电压分别为（ ）
A．、B．、
C．、D．、
二、填空题
6．电压表是测量 大小的仪表，它在电路中的符号是 ．正确使用电压表的方法：电压表 联在被测电路两端；必须使电流从电压表的“ ”接线柱流入，“ ”接线柱流出；被测电压不要超过电压表的 ，在不能预先估计被测电压大小的要先用大量程，并且进行 ，根据情况使用大量程或更大量程的电压表；电压表可以直接接到电源的正负极上．测出的电压是 电压．
7．如图所示，当电压表使用“-”、“3”两个接线柱时，电压表的最大测量值是 ，最小分度值是 ，此时电压表的示数是 ；当电压表使用“-”、“15”两个接线柱时，电压表的最大测量值是 ，最小分度值是 ，此时电压表的示数是 。

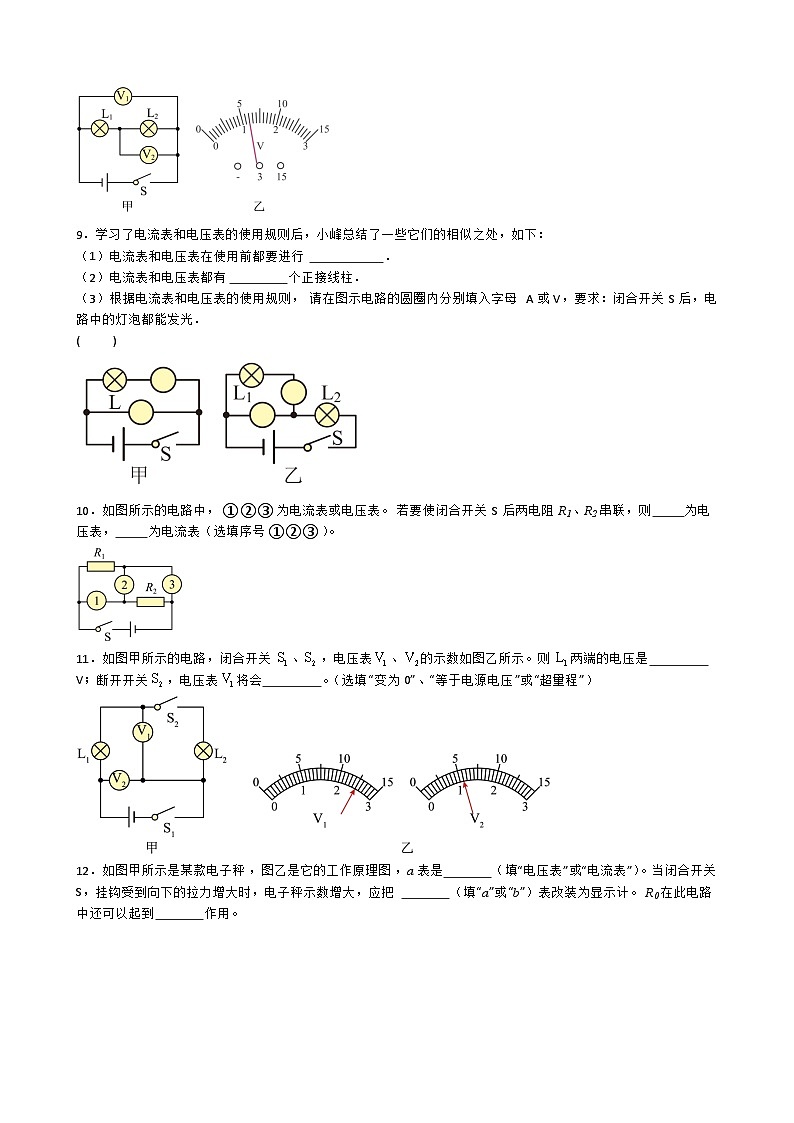

8．如图甲所示的电路中，闭合开关后，两个电压表的指针均如图乙所示，则两端的电压为 V，两端的电压为 V。
9．学习了电流表和电压表的使用规则后，小峰总结了一些它们的相似之处，如下：
（1）电流表和电压表在使用前都要进行 ．
（2）电流表和电压表都有 个正接线柱．
（3）根据电流表和电压表的使用规则，请在图示电路的圆圈内分别填入字母A或V，要求：闭合开关S后，电路中的灯泡都能发光．
( )
10．如图所示的电路中，①②③为电流表或电压表。若要使闭合开关S后两电阻R1、R2串联，则 为电压表， 为电流表（选填序号①②③）。
11．如图甲所示的电路，闭合开关、，电压表、的示数如图乙所示。则两端的电压是 V；断开开关，电压表将会 。（选填“变为0”、“等于电源电压”或“超量程”）
12．如图甲所示是某款电子秤，图乙是它的工作原理图，a表是 （填“电压表”或“电流表”）。当闭合开关S，挂钩受到向下的拉力增大时，电子秤示数增大，应把 （填“a”或“b”）表改装为显示计。R0在此电路中还可以起到 作用。
13．电压表的表盘：
在0~15V量程读出的示数是指针指向相同位置时，在0~3V量程上读出的示数的 倍；
部分电压表的三个接线柱是“+”、“3”和“15”，这时“3”和“15”是负接线柱，电流要从“+”流入，再从“3”和“15”流出。
参考答案
1．D
【详解】A．如图，电压表并联再L2两端，测量L2两端电压，故A不符合题意；
B．如图，电压表并联再电源两端，测量电源两端电压，故B不符合题意；
C．如图，电压表并联再L2两端，测量L2两端电压，故C不符合题意；
D．如图，电压表并联再L1两端，测量L1两端电压，故D符合题意。
故选D。
2．D
【详解】A．图中电压表、电流表的正负接线柱都接反了，故A错误；
B．图中电流表的正负接线柱接反了，故B错误；
C．图中电压表与灯泡串联了，电流表与灯泡并联了，此时闭合开关，电源短路，故C错误；
D．图中电压表、电流表都符合接线原则，故D正确。
故选D。
3．C
【详解】A．如图铜片连接的是电压表的正极，且指针正向偏转，所以铜电极是苹果电池的正极，故A错误；
BC．如图将电压表直接接在该苹果电池上，使用的是小量程，分度值为0.1V，电压为0.2V，不会损坏电压表，故B错误，C正确；
D．在闭合电路中，电流从电源正极流出，经导线、用电器回到负极，该苹果电池接入闭合电路后，电流从苹果电池的正极铜片流出，故D错误。
故选C。
4．A
【详解】当开关S闭合时，两灯均发光，则乙不可能为电流表，甲不可能为电压表。根据电流表与电压表的连接方式可知，电流表需要串联进电路中，电压表需要与用电器并联，由此可知，甲为电流表，乙为电压表，故A正确，BCD错误。
故选A。
5．A
【详解】
由图知，闭合开关后，两灯串联，电压表V1测总电压，电压表V2测L2的电压；串联电路的电压规律是U＝U1+U2；所以V1的示数应大于V2的示数，而两个电压表指针位置相同，说明两表所选量程不同；V1测总电压，使用的是大量程，故读数为7.5V，即电源电压U＝7.5V；V2测L2的电压，使用的是小量程，故读数为1.5V，即U2＝1.5V；所以灯泡L1的电压
U1=U-U2=7.5V-1.5V=6V
故A符合题意，BCD不符合题意。
故选A。
6． 电压 并 + ﹣ 量程 试触 电源
【详解】电压表是测量电压大小的仪表，它在电路中的符号是．正确使用电压表的方法：电压表并联在被测电路两端；必须使电流从电压表的“+”接线柱流入，“−”接线柱流出；被测电压不要超过电压表的量程，在不能预先估计被测电压大小的要先用大量程，并且进行试触，根据情况使用大量程或更大量程的电压表；电压表可以直接接到电源的正负极上．测出的电压是电源电压．
【点睛】根据对电压表用途、电路符号和使用方法的掌握作答．
7． 3V 0.1V 1.1V 15V 0.5V 5.5V
【详解】[1][2][3]电压表使用“-”、“3”两个接线柱时，使用的是小量程，即最大测量值为3V，分度值为0.1V，如图电压表的示数为1.1V。
[4][5][6]当电压表使用“-”、“15”两个接线柱时，使用的是大量程，电压表的最大测量值是15V，分度值是0.5V ，此时电压表的示数是5.5V。
8． 4.8 1.2
【详解】[1][2]由电路图可知，两灯泡串联。
电压表V1测量的是电源两端的电压，应读大量程0～15V，分度值为0.5V，读数为6V。
电压表V2测量的是灯泡L2两端的电压，应读小量程0～3V，分度值为0.1V，读数为1.2V，即灯泡L2两端的电压为1.2V。
根据串联电路电压规律可知，灯泡L1两端的电压为。
9． 调零 两（或2）
【详解】(1)[1]电流表和电压表在使用前都要进行调零；
(2)[2]电流表和电压表都有3个接线柱，其中两个正接线柱，一个负接线柱；
(3)[3] 根据电流表串联、电压并联的使用规则，图甲中与灯L串联在一起的是电流表，与L并联的是电压表；图乙中与灯L1串联一起的是电流表，与L1并联一起的是电压表才能使两灯都亮．
10． ①③ ②
【详解】[1][2]电流表在电路中相当于导线，电压表在电路中相当于开路，若要使闭合开关S后两电阻R1、R2串联，即R1、R2依次连接在电路中，所以②应为电流表，①③为电压表。
11． 3 超量程
【详解】[1]由图甲可知，闭合开关、，灯与串联，电压表测灯泡两端的电压，电压表测电源电压；因为串联电路两端的电压等于各部分电路两端的电压之和，所以电压表的示数大于电压表的示数，由图乙可知，电压表的指针偏转角度小于电压表的指针偏转角度，则电压表选择的量程是，分度值为，示数为，即电源电压为，电压表选择的量程是，分度值为，示数为，即灯两端的电压为，所以灯两端的电压为
[2]断开开关，电压表在与灯串联，相当于测电源电压，电压表的示数应为，大于电压表的最大示数，故会超量程。
12． 电压表 b 保护电路
【详解】[1]由电路图可知，要想电路正常工作，则定值电阻R0的与滑动变阻器R串联接入电路，a与滑动变阻器R并联接入电路中，为电压表；b串联接入电路中，为电流表。
[2]当闭合开关S，挂钩受到向下的拉力增大时，滑动变阻器滑片向下移动，滑动变阻器接入电路的阻值变小，根据串联电路的分压特点可知滑动变阻器两端的电压变小，电压表示数变小，电路总电阻变小，根据欧姆定律可知，电路电流变大，电流表示数变大，因此为使压力增大时，压力计的示数增大，应把电流表b改装为显示计。
[3]电路在连通后，拉力过大，滑动变阻器滑片在最下端时，滑动变阻器接入电路的阻值为零，如果没有电阻R0，则电路短路，所以加入电阻R0起保护电路的作用。
13．5
【详解】由于使用0~15V量程时分度值为0.5V，在使用0~3V量程时分度值为0.1V，所以当指针指向相同位置时，刻度盘上的格数相同，按0~15V量程读出的示数是按0~3V量程读出的示数的5倍。
量程
使用接线柱
表盘上刻度位置
大格代表值
小格代表值
0~3V
“-”和“3”
下一行
1V
0.1V
0~15V
“-”和“15”
上一行
5V
0.5V
题号
1
2
3
4
5
答案
D
D
C
A
A
