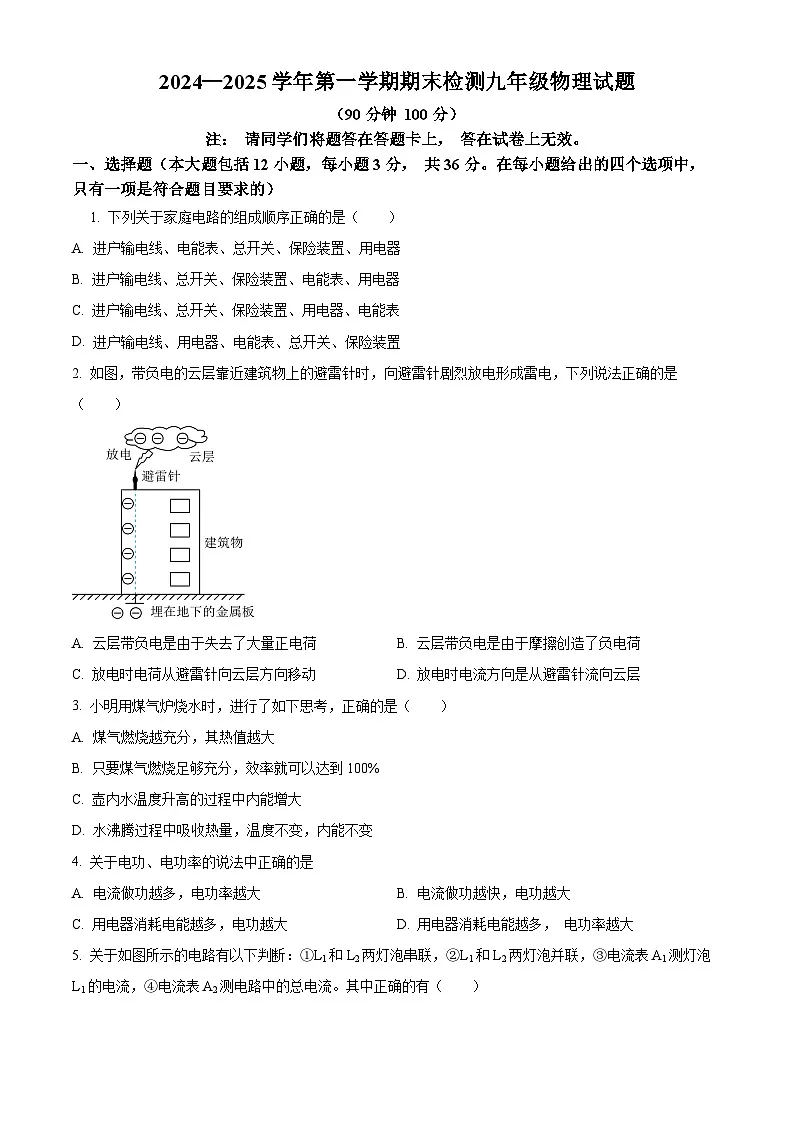

山东省德州市德城区2024-2025学年九年级上学期期末考试物理试题（原卷版+解析版）

这是一份山东省德州市德城区2024-2025学年九年级上学期期末考试物理试题（原卷版+解析版），共33页。试卷主要包含了选择题，填空题，作图实验与探究题，计算题等内容，欢迎下载使用。
注： 请同学们将题答在答题卡上， 答在试卷上无效。
一、选择题（本大题包括12小题，每小题3分， 共36分。在每小题给出的四个选项中， 只有一项是符合题目要求的）
1. 下列关于家庭电路的组成顺序正确的是（ ）
A. 进户输电线、电能表、总开关、保险装置、用电器
B. 进户输电线、总开关、保险装置、电能表、用电器
C. 进户输电线、总开关、保险装置、用电器、电能表
D. 进户输电线、用电器、电能表、总开关、保险装置
2. 如图，带负电的云层靠近建筑物上的避雷针时，向避雷针剧烈放电形成雷电，下列说法正确的是（ ）
A. 云层带负电是由于失去了大量正电荷B. 云层带负电是由于摩擦创造了负电荷
C. 放电时电荷从避雷针向云层方向移动D. 放电时电流方向是从避雷针流向云层
3. 小明用煤气炉烧水时，进行了如下思考，正确的是（ ）
A. 煤气燃烧越充分，其热值越大
B. 只要煤气燃烧足够充分，效率就可以达到100%
C. 壶内水温度升高的过程中内能增大
D. 水沸腾过程中吸收热量，温度不变，内能不变
4. 关于电功、电功率的说法中正确的是
A. 电流做功越多，电功率越大B. 电流做功越快，电功越大
C. 用电器消耗电能越多，电功越大D. 用电器消耗电能越多， 电功率越大

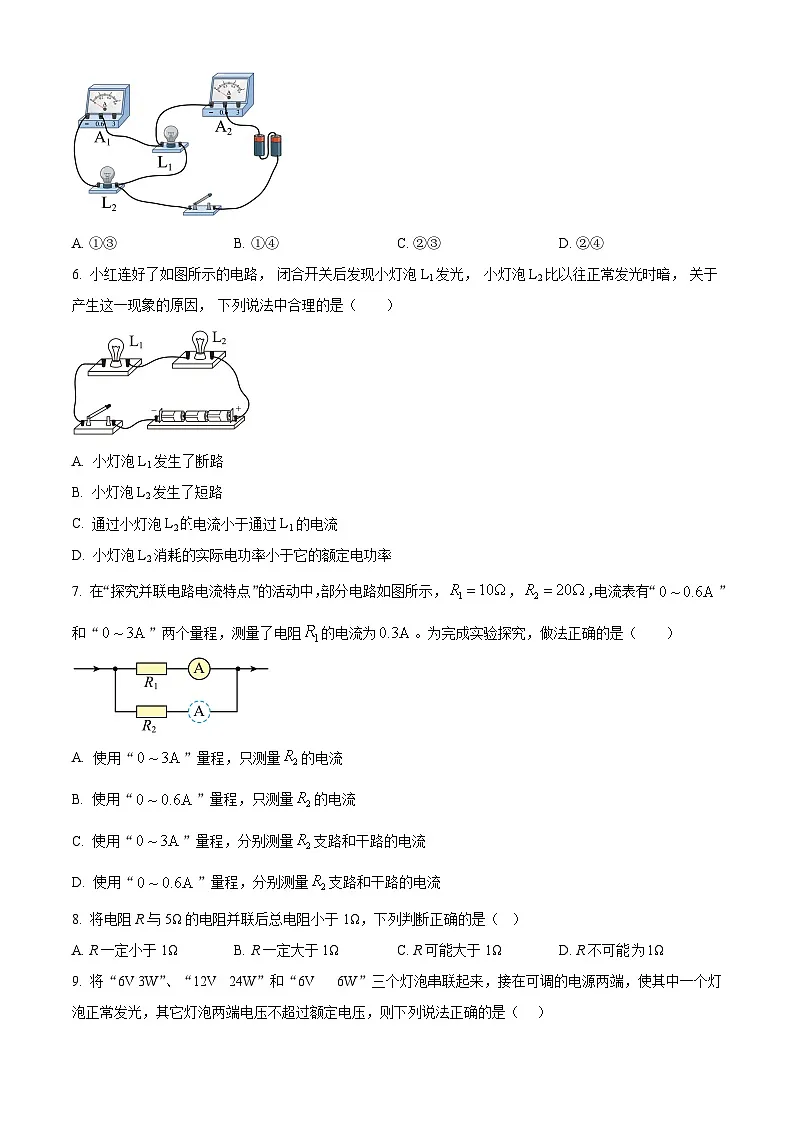

5. 关于如图所示的电路有以下判断：①L1和L2两灯泡串联，②L1和L2两灯泡并联，③电流表A1测灯泡L1的电流，④电流表A2测电路中的总电流。其中正确的有（ ）
A. ①③B. ①④C. ②③D. ②④
6. 小红连好了如图所示的电路， 闭合开关后发现小灯泡L1发光， 小灯泡L2比以往正常发光时暗， 关于产生这一现象的原因， 下列说法中合理的是（ ）
A. 小灯泡L1发生了断路
B. 小灯泡L2发生了短路
C. 通过小灯泡L2电流小于通过L1的电流
D. 小灯泡L2消耗的实际电功率小于它的额定电功率
7. 在“探究并联电路电流特点”的活动中，部分电路如图所示，，，电流表有“”和“”两个量程，测量了电阻的电流为。为完成实验探究，做法正确的是（ ）
A. 使用“”量程，只测量的电流
B. 使用“”量程，只测量的电流
C. 使用“”量程，分别测量支路和干路的电流
D. 使用“”量程，分别测量支路和干路的电流
8. 将电阻R与5Ω的电阻并联后总电阻小于1Ω，下列判断正确的是（ ）
A. R一定小于1ΩB. R一定大于1ΩC. R可能大于1ΩD. R不可能1Ω
9. 将“6V 3W”、“12V 24W”和“6V 6W”三个灯泡串联起来，接在可调的电源两端，使其中一个灯泡正常发光，其它灯泡两端电压不超过额定电压，则下列说法正确的是（ ）
A. 电源电压是24VB. 电路的总电流是2A
C. 电路的总功率是6WD. 电路的总功率是33W
10. 如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器的滑片P从最右端向左移动到中点的过程中，下列说法中正确的是（ ）
A. 滑动变阻器消耗的功率变大B. 电流表A的示数变小
C. 电压表V的示数变大D. 电压表V与电流表A的示数之比变大
11. 在两个相同的烧杯中分别装有两种液体A、B，其质量；用额定电压相同的甲、乙两个电加热器分别加热液体A、B，电加热器的额定功率，它们均正常工作。液体A、B的温度随加热时间变化的关系如图所示。不考虑热量损失，下列说法正确的是（ ）
A. 液体A的沸点等于液体B的沸点
B. 电加热器甲电阻丝阻值大于乙的电阻丝阻值
C. 相同时间内液体A吸收的热量等于液体B吸收的热量
D. 液体A的比热容大于液体B的比热容
12. 如图所示的电路，电源电压保持不变。小灯泡的额定电压为6V，滑动变阻器铭牌标有“、1A”字样，电流表选用0～3A量程，先闭合开关、断开开关，此时小灯泡正常发光；保持开关闭合，再闭合开关，当滑动变阻器连入电路的阻值为时，电流表的示数为0.8A，则保持开关、都闭合，忽略温度对灯丝电阻的影响，使用过程中元件完好，在保证电路安全的情况下，下列说法不正确的是（ ）
A. 将滑动变阻器的滑片向右移动，小灯泡实际功率不变
B. 滑动变阻器允许接入电路的阻值范围是
C. 通过电流表的电流最小值为0.72A
D. 电路的总功率最大值为9.6W
二、填空题（本大题包括6小题，每空1分， 共13分）
13. 火箭使用的燃料主要是液态氢，这是利用了氢燃料_______大的特性。2t氢完全燃烧释放出的热量是_______ J。（q氢=1.4×108J/kg）。
14. 如图所示是我国一款高超音速导弹， 导弹专家在谈到高超音速战略导弹抗高温性能时表示， 这种导弹的飞行就像是“冰棍效应”， 一边飞，一边熔化。该导弹在飞行中与空气摩擦，导致温度不断升高， 这是通过_______（选填“做功”或“热传递”） 方式使内能增加， 此过程能量转化与汽油机的_______冲程一样。
15. 如图所示，家庭电路插座之间是______联的，其中三孔插座比两孔插座多出的中间的孔是接______线的．小丽要判断三孔插座中哪个孔连接的是火线，她把试电笔插入三孔插座中，如图甲、乙所示，则图____中试电笔的氖管会发光．
16. 小明用餐巾纸摩擦过的塑料吸管与悬挂着的泡沫小球靠近时， 它们相互排斥， 则该泡沫小球带_______电；为节约用电，小明总是随手关掉家中暂时不使用的用电器，每多关掉一个家用电器，家庭电路中干路的电流_______（选填“变大”、“变小”或“不变”）。
17. 如图所示的电路，电源电压恒为6V，白炽灯泡L1标有“5V；0.25A”，白炽灯泡L2标有“6V；3W”，的阻值为。忽略温度对灯丝电阻的影响，只闭合开关S1时，灯泡_________更亮；只闭合开关S2时，的功率为___________W。

18. 如图甲所示的电路，电源电压保持不变，电阻R1＝10Ω．闭合开关S，变阻器滑片P从最右端滑到最左端的过程中，电压表示数U与电流表示数I的变化关系如图乙中ab线段所示，由此可知：电源电压为_____V，变阻器R2的最大阻值是_______Ω．
三、作图实验与探究题（本大题包括6小题， 共30分）
19. 请按要求完成以下作图和填空：
（1）小强乘坐高铁时发现高铁每节车厢都有两间厕所，只有当两间厕所的门都关上时（每扇门的插销都相当于一个开关），车厢中的指示灯才会发光， 指示牌提示旅客“厕所有人”。请你把图方框中各电路元件连接成符合上述设计要求的电路图。
（2）小明在使用插线板时发现： 插线板上的开关断开时， 指示灯不发光，插孔断电；开关闭合时指示灯发光，插孔通电； 如果指示灯损坏，开关闭合时插孔照样可以通电。如图中，虚线框内为插线板内部电路简化示意图， 请按上述要求用笔画线代替导线将插线板内部电路中的缺失部分补画完整。（图中电路元件依次为： 开关， 发光二极管，电阻和三孔插座）
（3）如图是一种调光台灯电位器（滑动变阻器）的内部结构示意图， a、b、c是它的三个接线柱。要求： 旋钮带动滑片顺时针转动时， 灯泡变亮。请完成该电路的连接。
20. 在探究“不同物质吸热能力”的实验中， 实验装置如图甲、乙所示
（1）实验中应取_______（选填“质量”或“体积”）相同的甲、乙两种液体，分别倒入相同的烧杯中， 使用规格_______（选填“相同”或“不同”）的电加热器加热，目的是使甲、乙两种液体在相同时间内吸收的热量_______。实验中通过_______（选填“升高的温度”或“加热时间”）来比较甲和乙两种液体吸收热量的多少。
（2）图丙中①是乙加热时温度随时间变化的图线， 如果将初温相同的乙物质质量增加到原来的2倍，用相同的加热器加热， 再绘制出一条温度随时间变化的图线， 则为图丙中的_______（选填“①” “②”或“③”）。（不考虑热损失）
21. 某同学进行了如下实验：
（1）用图甲所示的电路测量额定电压为2.5V的小灯泡的额定功率，电源两端电压保持不变；
①闭合开关前，滑动变阻器的滑片P应放置在________端；
②闭合开关，应________以确定小灯泡正常发光，此时电流表示数如图乙所示，则的额定功率________W。
（2）该同学想比较另一个额定电压为2.5V的小灯泡的额定功率与的大小关系，他断开开关，保持滑动变阻器滑片位置不变，将替换为，闭合开关后，发现电压表示数为2.3V。依据上述现象，可推断出________（选填“>”“=”或“”“=”或“
