山东省德州市2022-2023学年九年级上学期期末物理试题

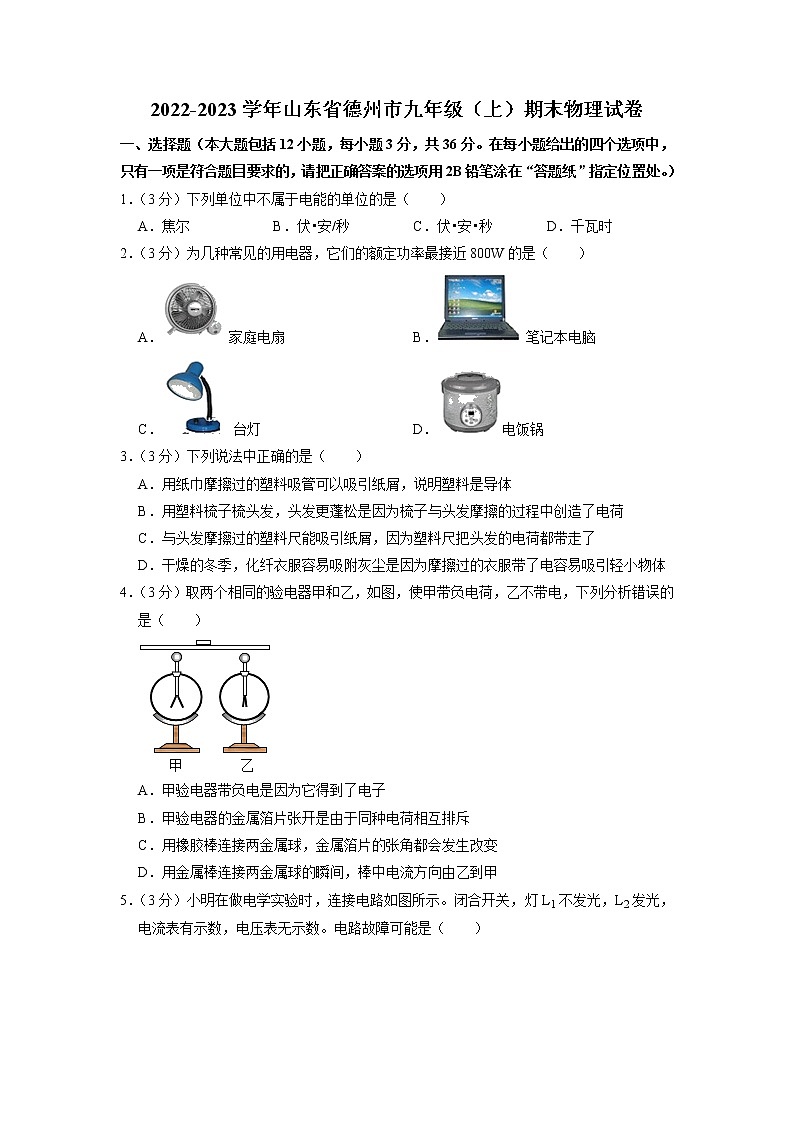

2022-2023学年山东省德州市九年级（上）期末物理试卷

一、选择题（本大题包括12小题，每小题3分，共36分。在每小题给出的四个选项中，只有一项是符合题目要求的，请把正确答案的选项用2B铅笔涂在“答题纸”指定位置处。）

1．（3分）下列单位中不属于电能的单位的是（　　）

A．焦尔 B．伏•安/秒 C．伏•安•秒 D．千瓦时

2．（3分）为几种常见的用电器，它们的额定功率最接近800W的是（　　）

A． 家庭电扇 B． 笔记本电脑

C． 台灯 D．电饭锅

3．（3分）下列说法中正确的是（　　）

A．用纸巾摩擦过的塑料吸管可以吸引纸屑，说明塑料是导体

B．用塑料梳子梳头发，头发更蓬松是因为梳子与头发摩擦的过程中创造了电荷

C．与头发摩擦过的塑料尺能吸引纸屑，因为塑料尺把头发的电荷都带走了

D．干燥的冬季，化纤衣服容易吸附灰尘是因为摩擦过的衣服带了电容易吸引轻小物体

4．（3分）取两个相同的验电器甲和乙，如图，使甲带负电荷，乙不带电，下列分析错误的是（　　）

A．甲验电器带负电是因为它得到了电子

B．甲验电器的金属箔片张开是由于同种电荷相互排斥

C．用橡胶棒连接两金属球，金属箔片的张角都会发生改变

D．用金属棒连接两金属球的瞬间，棒中电流方向由乙到甲

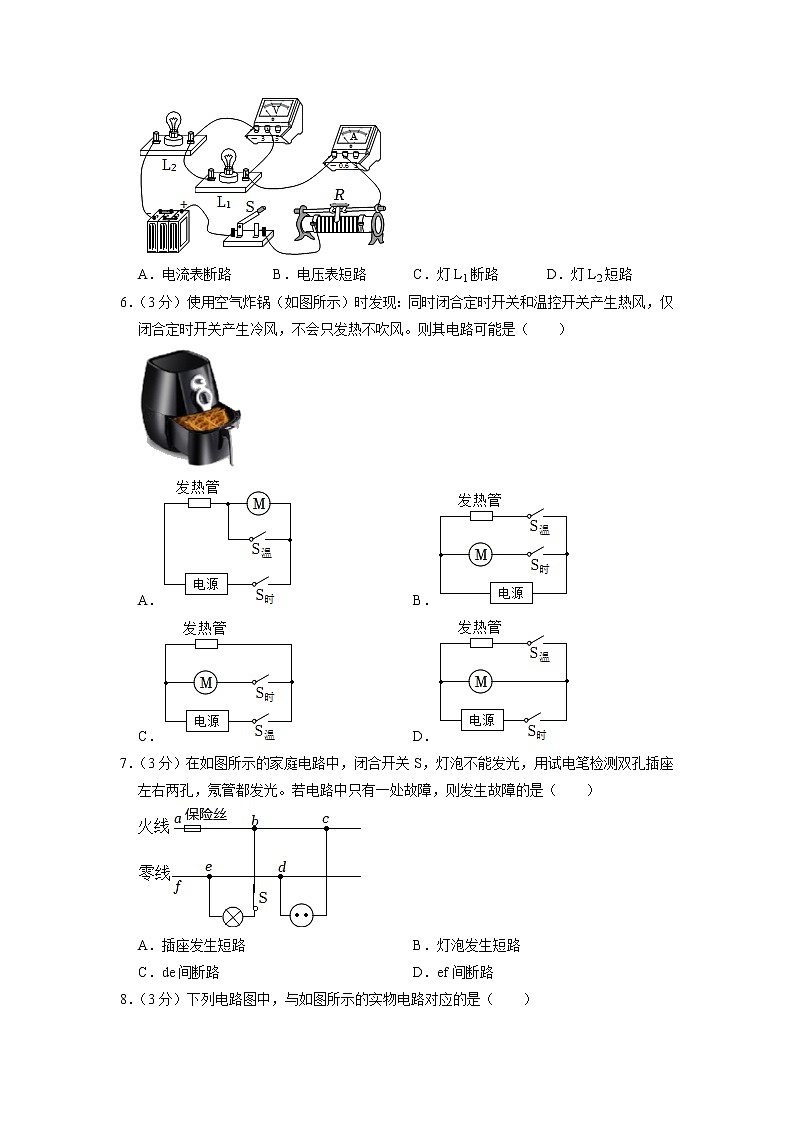

5．（3分）小明在做电学实验时，连接电路如图所示。闭合开关，灯L1不发光，L2发光，电流表有示数，电压表无示数。电路故障可能是（　　）

A．电流表断路 B．电压表短路 C．灯L1断路 D．灯L2短路

6．（3分）使用空气炸锅（如图所示）时发现：同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风。则其电路可能是（　　）

A． B．

C． D．

7．（3分）在如图所示的家庭电路中，闭合开关S，灯泡不能发光，用试电笔检测双孔插座左右两孔，氖管都发光。若电路中只有一处故障，则发生故障的是（　　）

A．插座发生短路 B．灯泡发生短路

C．de间断路 D．ef间断路

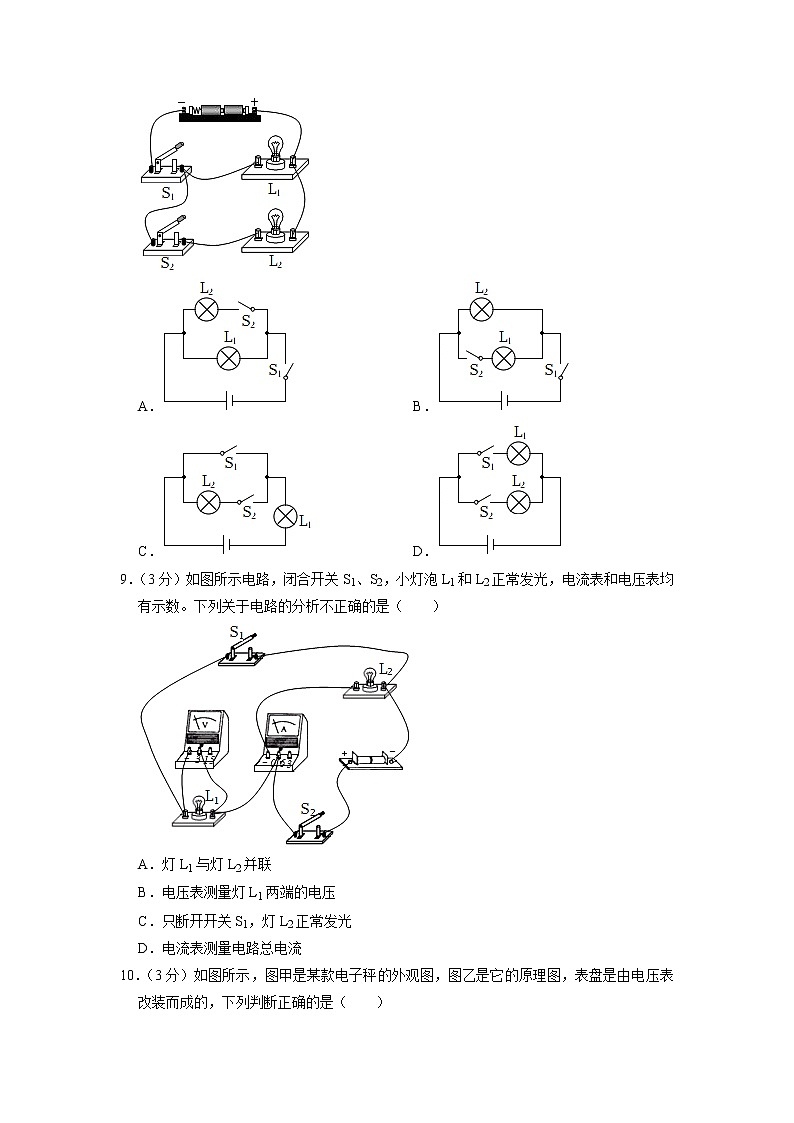

8．（3分）下列电路图中，与如图所示的实物电路对应的是（　　）

A． B．

C． D．

9．（3分）如图所示电路，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数。下列关于电路的分析不正确的是（　　）

A．灯L1与灯L2并联

B．电压表测量灯L1两端的电压

C．只断开开关S1，灯L2正常发光

D．电流表测量电路总电流

10．（3分）如图所示，图甲是某款电子秤的外观图，图乙是它的原理图，表盘是由电压表改装而成的，下列判断正确的是（　　）

A．物体质量越大，电子秤示数越大，电路中电流不变

B．物体质量越大，电子秤示数越小，电路中电流不变

C．物体质量越大，电子秤示数越大，电路中电流越大

D．物体质量越大，电子秤示数越小，电路中电流越大

11．（3分）某同学利用如图所示的实验装置探究电磁感应现象，实验时开关S始终闭合且磁体保持静止，下列探究过程及结论均合理的是（　　）

A．导线ab保持静止，未观察到灵敏电流计指针发生偏转，说明磁不能生电

B．导线ab上下运动，未观察到灵敏电流计指针发生偏转，说明导体在磁场中运动不会产生感应电流

C．导线ab分别向左、向右运动，观察到灵敏电流计指针偏转方向不同，说明感应电流的方向与导线运动方向有关

D．磁体的S极在上时，使导线ab向左运动；N极在上时，使导线ab向右运动。观察到两次灵敏电流计指针偏转方向相同，说明感应电流的方向与磁场方向无关

12．（3分）图甲所示的电路中，电源电压不变，R0为定值电阻，R为滑动变阻器。闭合开关，滑片P移动过程中，电压表示数随滑动变阻器阻值变化的关系如图乙所示。下列说法正确的是（　　）

A．电源电压为5V

B．R的最大阻值为20Ω

C．R＝10Ω时，其功率最大

D．R＝15Ω时，电路消耗的功率为1.8W

二、填空题（本大题包括7个小题，每空1分，共15分）

13．（1分）如图所示是一款学校常用的应急照明灯，当外部电路有电时，应急灯不亮，停电时应急灯发光，小李将应急灯中的任意一个灯泡断开，另一个灯泡仍然发光，则应急灯的两个灯泡是　   　的。（均填“串联”或“并联”）

14．（2分）如图所示，A和B分别是两个阻值不同的电阻R1和R2的电流和电压关系图，请判断两个电阻的阻值大小关系为R1　   　R2（选填“大于”“小于”或“等于”）。若两个电阻串联，串联总电阻的图象在区域　   　。（选填“Ⅰ”“Ⅱ”“Ⅲ”）

15．（3分）小明用如图所示电路研究调光灯的工作原理，所用电源电压恒为6V，灯泡L标有“4.8V 0.3A”字样，闭合开关，调节滑动变阻器滑片，当观察到 　   　时，可知灯泡正常发光，此时灯泡的实际功率为 　   　W，通电1min滑动变阻器产生的热量为 　   　J。

16．（2分）如图甲所示的电路，电源电压保持不变，电阻R1＝10Ω．闭合开关S，变阻器滑片P从最右端滑到最左端的过程中，电压表示数U与电流表示数I的变化关系如图乙中AB线段所示，由此可知：电源电压为　   　V，变阻器R2的最大阻值是　   　Ω。

17．（2分）小红同学在家里开着空调看电视，当妈妈把电饭锅插头插进插座时，家里的自动空气开关“跳闸”了，则“跳闸”的原因可能是电饭锅插头内部　   　，也可能是电路中用电器　   　。

18．（2分）小名家的电度表上标有“2500R/kw•h”字样，当小名家里只有一盏电灯工作时，3min内转盘正好转过5圈，则该灯泡消耗的电能是　   　J，它的电功率是　   　W。

19．（3分）甲、乙两个灯泡上标有“6V 3W”和“6V 6W”的字样，要使他们串联在电路中，若只有一个灯正常发光，则应使　   　灯正常发光，此时电源电压为　   　。

三、作图、实验探究（本题共6个小题，共25分）

20．（2分）用笔画线表示导线，将图中的开关、插座分别接入家庭电路中。

21．（2分）闭合开关S后，小磁针静止时的指向如图所示，请标出磁感线的方向和在括号内标出电源的“+”极和“﹣”极。

22．（5分）物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关（导线的连接情况隐藏在盒内），如图所示。

（1）当老师闭合开关时，两只小灯泡都亮了；断开开关，两灯泡又同时熄灭。

①请你判断：在这个木盒内，除了导线，一定还有另外一个电路元件，它是 　   　。

②根据上述现象，你 　   　（选填“能”或“不能”）断定这两只小灯泡是串联的。

（2）经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小华观察到灯L1比L2亮些。她认为这是因为L1比L2更靠近电源正极的缘故。

①你认为小华的判断是 　   　（选填“正确的”或“错误的”）；

②在不增加其他器材的条件下，能证实小华的判断是否正确的做法是 　   　。

23．（3分）小杰和小芳在探究“电流产生的热量与哪些因素有关系”的实验中，在两个透明容器中密封等量的空气，各放置一段电阻丝，并连接一个装水的U形管，通过U形管中水面的高度差来判断电阻产生热量的多少。装置的密封性能良好，电源电压为6V。

（1）小杰根据图甲观察到的现象得到“在通电时间和电阻相同时，　   　，电阻产生的热量越多”的结论。

（2）小芳猜想电流产生的热量与电阻大小有关，下列能支持她猜想的现象是 　   　。

A.正常工作时，“36V 54W”的灯泡比“12V 6W”的灯泡亮

B.接线板上接入的用电器越多，导线越容易发热

C.电熨斗工作时发热明显，而与之相连的导线却不怎么热

（3）为了验证猜想，小芳选用了5Ω和100Ω的电阻丝进行实验，如图乙所示，请你用笔画线把电路连接完整。

闭合开关，她发现较长时间后两个U形管的高度差均不明显，原因是 　   　，请你提出改进办法：　   　。

24．（5分）在“探究影响导体电阻大小的因素”中，小明猜想导体电阻大小可能与下列因素有关：

A.导体的材料

B.导体的长度

C.导体的横截面积

为了验证上述猜想，他用如图甲所示的器材进行实验，编号①②③是镍铬合金导体，④是锰铜导体。

（1）实验前开关应处于 　   　状态。

（2）选用①②两根导体分别接入电路进行实验，可验证猜想 　   　（选填猜想因素选项“A”“B”或“C”）。

（3）选用①④两根导体分别接入图中M、N两点间，闭合开关电流表的示数不同，可知在导体的长度和横截面积相同时，导体电阻大小跟导体的 　   　有关。

（4）用②导体接在M、N两点间后，用电压表测出其两端电压如图乙所示，读数为 　   　V，此时电路中电流表的示数为0.2A，则②导体的电阻为 　   　Ω。

25．（8分）小华用如甲所示装置探究电流与电压的关系，电源电压3V恒定不变，滑动变阻器规格为“30Ω 2A”。

（1）请用笔画线代替导线。在图甲中完成电路连接，要求滑片P向右滑动时，电流表的示数变小；

（2）连接好电路闭合开关后，移动滑片发现，电流表无示数，电压表有示数，则出现该故障的原因可能是 　   　；

（3）排除故障后，改变滑片位置，记录实验数据如下表，空白处的电流如图乙所示，请将数据填写到表格中，根据表中数据可归纳得出结论：　   　；

（4）为了进一步探究电流与电阻的关系，又找来10Ω、15Ω、20Ω的定值电阻继续实验。

①将滑动变阻器滑片置于阻值最大处，闭合开关，缓慢移动滑片，直至电压表示数为1V，接下来用10Ω的电阻替换原电阻，应将滑片向 　   　（选填：“左”或“右”）滑动，使电压表示数仍为1V，记录电流表示数。再将15Ω、20Ω的定值电阻分别接入电路，重复以上步骤；

②当将20Ω的电阻接入电路进行实验时，发现无论如何调节滑片都无法满足预设电压为1V的条件。为使该电阻也能完成实验，小华认为可以改变电压表的预设电压，该预设值应不低于 　   　V；他们重新进行实验，根据记录的数据绘制图丙所示的图像，由此可得结论：　   　；同组的小明认为不改变电压表预设值也可解决上述问题，只需将上述准备的10Ω电阻 　   　（填连接方式）在电路中就可以顺利完成实验。

四、计算题（本大题共三个小题，共计24分，解答时要写出必要的文字说明、公式和重要的演算步骤）

26．（8分）如图甲为某小汽车测定油箱内油量的电路原理图。其中：Rx为压力传感器，它的电阻值随受到压力的变化而变化，阻值随压力变化的关系如图乙所示；表A为油量表，它实质是一只电流表，油箱内油量的变化通过电流表示数的变化显示出来。R0是阻值为5Ω的定值电阻，电源电压恒为15V，油箱位于压力传感器Rx上，空油箱重50N．若电流表的量程为0～0.6A，该油箱加满油时，指针恰好指示最大刻度，求：

（1）加满油时R0两端的电压是多少？Rx的阻值是多少？

（2）油箱最多能储油多少升？（取g＝10N/kg、ρ汽油＝0.7×103kg/m3）

27．（8分）如图所示，已知电源电压恒为8V，小灯泡上标有“6V 3W”。

（1）求小灯泡正常发光时的电流和电阻；

（2）闭合开关S，移动滑片P，使小灯泡正常发光，求此时滑动变阻器连入电路中的电阻和电路消耗的总功率。

28．（8分）小君为了知道家中电饭锅（图甲）的耗电情况，将电饭锅接入图乙所示的功率计量插座，测量其工作时的电流、电压和消耗的电能。已知电饭锅的额定电压为220V，电路如图丙所示，S2为温控开关，盛有米和水的锅放在发热盘R1上，限流电阻R2的发热不能被利用。某次测量得到煮饭和保温的数据如下表所示，不计温度对电阻的影响和散失的热量。

（1）电阻R1的阻值及煮饭时间是多少？

（2）电阻R2的阻值及保温时发热盘的功率是多少？

（3）小君认为电饭锅煮饭时实际功率比额定功率小，更省电。你是否赞同他的说法？说明你的理由。

2022-2023学年山东省德州市九年级（上）期末物理试卷

参考答案与试题解析

一、选择题（本大题包括12小题，每小题3分，共36分。在每小题给出的四个选项中，只有一项是符合题目要求的，请把正确答案的选项用2B铅笔涂在“答题纸”指定位置处。）

1．【解答】解：焦尔、伏•安•秒、千瓦时都是功的单位，也是电能的单位；伏•安/秒不是电能的单位。

故选：B。

2．【解答】解：A、家庭用电风扇的额定功率：20～60W；

B．笔记本电脑额定功率：20～30W；

C、台灯额定功率：10～100W。

D、电饭锅额定功率：600～1000W；

通过比较得知：电饭锅的额定功率600～1000W接近800W。

故选：D。

3．【解答】解：A、用纸巾摩擦过的塑料吸管可以吸引纸屑，说明带电体具有吸引轻小物体的性质，不能说明塑料是导体，且塑料是绝缘体，故A错误；

B、用塑料梳子梳头发时，塑料梳子与头发相互摩擦，发生了电荷的转移，从而使头发带上同种电荷，不是创造了电荷，故B错误；

C、与头发摩擦过的塑料尺能吸引纸屑，因为塑料尺与头发相互摩擦，电子发生了的转移，从而使塑料尺和头发分别带上异种电荷，由于不清楚塑料尺和头发带电的种类，因此无法判断谁失去电子，谁得到电子，且转移的只能是电子（即负电荷），故C错误；

D、干燥的冬季，化纤衣服容易吸附灰尘是因为衣服在摩擦起电后能吸引轻小物体，故D正确；

故选：D。

4．【解答】解：A、甲验电器带负电是因为它得到了电子，故A正确；

B、甲中的两金属箔带有同种电荷，因同种电荷相互排斥，箔片能够张开，故B正确；

C、橡胶棒是绝缘体，用橡胶棒连接两金属球，金属箔片的张角不会发生变化，故C错误；

D、自由电子的定向移动方向与电流方向相反，金属杆和金属球接触的一瞬间，金属杆中电流方向是从乙到甲，故D正确。

故选：C。

5．【解答】解：由图可知，灯泡L1、L2串联，电压表测量L1两端的电压，电流表测量电路中的电流；

闭合开关后，L2发光，电流表有示数，说明电路是通路而且灯L2完好，故ACD错误；

灯L1不发光，且电压表无示数则可能是灯泡L1短路或电压表短路，故B正确。

故选：B。

6．【解答】解：

A．由图可知，发热管和电动机串联，同时闭合定时开关和温控开关，只发热不吹风，故A不符合题意；

B．由图可知，发热管和电动机并联，只闭合温控开关时，只有发热管工作，只发热不吹风，故B不符合题意；

C．由图可知，发热管和电动机并联，只闭合温控开关时，只有发热管工作，只发热不吹风，故C不符合题意；

D．由图可知，只闭合定时开关时，电动机工作产生冷风；再闭合温控开关时，电动机和发热管同时工作吹热风；只闭合合温控开关时发热管不工作，不会出现只发热不吹风，故D正确。

故选：D。

7．【解答】解：闭合开关S，灯泡不能发光，这说明电路可能出现了断路故障；

用试电笔检测双孔插座左右两孔，氖管都发光，说明火线上一定“有电”，则保险丝是完好的，所以没有发生短路故障，则一定是某处断路了；

用试电笔检测双孔插座左右两孔时，氖管都发光，也说明插座的两孔与火线接通且d点与进户零线未接通，所以故障是ef之间发生了断路（即进户零线断路）。

故选：D。

8．【解答】解：由实物图知，两灯并联，开关S1在干路上控制整个电路，S2在L2支路。

A．图中两灯并联，开关S1在干路上，S2在L2支路上，故A与实物图相符；

B．图中两灯并联，开关S1在干路上，S2在L1支路上，故B与实物图不相符；

C．图中开关S1将灯泡L2与S2短路，故C与实物图不相符；

D．图中两灯并联，两开关分别在两灯支路上，故D与实物图不相符。

故选：A。

9．【解答】解：

ABD、由图知，闭合开关S1、S2，两灯并联，电流表串联在灯L2的支路上，则电流表测量通过L2的电流；电压表并联在灯L1的两端，则电压表测量灯L1两端的电压，故AB正确、D错误；

C、因为并联电路中各支路独立工作、互不影响，所以，只断开开关S1时，灯L2仍正常发光，故C正确。

故选：D。

10．【解答】解：由图可知，电阻R0、R串联，由于电压表的阻值很大，在电路中相当于开路，所以滑片P上下移动过程中，电路中的总电阻不变；根据欧姆定律可知，由于电源电压不变，所以电路中的电流不变，故CD错误；

由图可知，电压表测量滑动变阻器上端至滑片P之间电阻两端的电压，物体的质量越大，弹簧伸长越长，滑动变阻器上端至滑片P之间电阻越大，由于电路中的电流不变，根据欧姆定律可知，滑动变阻器上端至滑片P之间电阻两端的电压就越大，故A正确、B错误。

故选：A。

11．【解答】解：

A、导线ab保持静止，未观察到灵敏电流计指针发生偏转，是因为导体没有做切割磁感线运动，不能说明磁不能生电，故A错误；

B、导线ab上下运动，导体没有做切割磁感线运动，并不会产生感应电流，未观察到灵敏电流计指针发生偏转；当导体在磁场中做切割磁感线运动时，会产生感应电流，故B错误；

C、导线ab分别向左、向右运动，导体运动方向发生了变化，观察到灵敏电流计指针偏转方向不同，说明感应电流的方向与导线运动方向有关，故C正确；

D、磁体的S极在上时，使导线ab向左运动；N极在上时，使导线ab向右运动；导体运动方向和磁场方向同时发生了变化，观察到两次灵敏电流计指针偏转方向相同，不能说明感应电流的方向与磁场方向无关，故D错误。

故选：C。

12．【解答】解：由电路图可知，R0与R串联，电压表测R两端的电压，电流表测电路中的电流。

A、由图乙可知，当滑动变阻器的电阻为5Ω时，其两端的电压为3V，通过电路的电流为：I1＝＝＝0.6A，则电源电压为：U＝U1+I1R0＝3V+0.6A×R0﹣﹣﹣﹣﹣﹣﹣①；

滑动变阻器的电阻为10Ω时，其两端的电压为4V，通过电路的电流为：I2＝＝＝0.4A，则电源电压为：U＝U2+I2R0＝4V+0.4A×R0﹣﹣﹣﹣﹣﹣﹣②；

联立①②得，R0＝5Ω，U＝3V+0.6A×5Ω＝6V，故A错误；

B、由图乙可知滑动变阻器的最大值大于20Ω，故B错误；

C、R0与R串联接入电路，电路的总功率等于各部分功率之和，则R的功率为：PR＝P﹣P0＝UI﹣I2R0，

即PR＝6V×I﹣I2×5Ω，由抛物线的性质可知当I＝＝0.6A时，R的功率最大，此时电路的总电阻：R总＝＝＝10Ω，

串联电路总电阻等于各部分电阻之和，则滑动变阻器接入电路的电阻为：R＝R总﹣R0＝10Ω﹣5Ω＝5Ω，故C错误；

D、当R＝15Ω时，电路中总能电阻为：R总＝R+R0＝15Ω+5Ω＝20Ω，则电路消耗的功率为：P＝＝＝1.8W，故D正确。

故选：D。

二、填空题（本大题包括7个小题，每空1分，共15分）

13．【解答】解：根据串并联电路的连接特点，本题中所述路灯和应急灯中任一个灯泡断开时，其它灯泡仍然发光，说明两灯的工作互不影响，可以断定其连接方式都是并联。

故答案为：并联。

14．【解答】解：由图象知，当电阻R1和R2的两端电压相同时，通过电阻R1的电流小于通过R2的电流，根据公式R＝可以确定，电阻R1大于R2。

根据串联电路的电阻特点知：R串比每一个串联的分电阻都要大。在R1、R2、R串这三个电阻值中，R串最大，所以，当它们两端加相同的电压时，通过R串的电流最小，故它的I﹣U图线在I区。

故答案为：大于；I

15．【解答】解：

由题意可知，当灯泡正常发光时，电压为4.8V，电流为0.3A，而观察电路图只有电流表，所以需要观察电流表为0.3A时，灯泡正常发光，

正常发光时的实际功率：P＝UI＝4.8V×0.3A＝1.44W，

根据串联电路的总电压等于各串联部分电压之和，

滑动变阻器两端的电压：U滑＝U电﹣UL＝6V﹣4.8V＝1.2V，

滑动变阻器产生的热量：Q＝W＝UIt＝1.2V×0.3A×60s＝21.6J；

故答案为：电流表为0.3A；1.44；21.6。

16．【解答】解：由电路图可知，当滑片位于右端时，R1与R2的最大阻值串联，电压表测R2两端的电压，电流表测电路中电路中的电流，

此时电路中的总电阻最大，电路中的电流最小，

由图象可知，R2两端的电压U2＝4V，电路中的电流I＝0.2A，

由I＝可得，滑动变阻器的最大阻值：

R2＝＝＝20Ω，

因串联电路中总电阻等于各分电阻之和，

所以，电源的电压：

U＝I（R1+R2）＝0.2A×（10Ω+20Ω）＝6V。

故答案为：6；20。

17．【解答】解：在家庭电路中，因电流过大导致空气开关“跳闸”的原因有：

（1）电饭锅插头内部发生短路故障；（2）电路中用电器的总功率过大，造成干路电流过大。

故答案为：短路、总功率过大。

18．【解答】解：转过5r消耗的电能：

W＝KW•h/R×5R＝0.002KW•h＝7200J；

它的电功率：

P＝＝＝40W；

故答案为：7200；40。

19．【解答】解：由“6V 3W”知甲灯泡的额定电流＝0.5A，电阻R甲＝＝12Ω；由“6V 6W”知乙灯泡的额定电流I乙＝A，电阻R乙＝Ω；两灯泡串联在电路中，若只有一个灯正常发光，则电路电流应为0.5A，甲灯正常发光；电源电压U＝I甲（R甲+R乙）＝0.5A×（12Ω+8Ω）＝10V；

故答案为：甲，10V。

三、作图、实验探究（本题共6个小题，共25分）

20．【解答】解：开关控制电灯时，开关和电灯串联，火线首先过开关再入灯泡，然后接到零线上；三孔插座的接法：左孔接零线，右孔接火线，上孔接地线，如图所示：

。

21．【解答】解：根据题干中的图片可知，小磁针静止时，小磁针的右端为N极，根据异名磁极相互吸引可知，螺线管右侧为N极；磁体外部的磁感线由N极发出，回到S极，则图中磁感线的方向向左；

由安培定则可知，电流从螺线管右侧流入，从螺线管的左侧流回电源的负极，则电源的左端为负极，右端为正极；如图所示：

。

22．【解答】解：

（1）①在这个木盒内，除了导线，一定还有另外一个电路元件是电源，因为没有电源来提供电压，就不可能产生电流；

②根据上述现象，我们不能断定这两只小灯泡是串联的。因为如果开关在干路上，同样可以看到闭合开关时，两只小灯泡都亮了，断开开关，两灯泡又熄灭的现象；

（2）①串联电路电流处处相等，两灯泡串联，流过两灯泡的电流相等，因此小华的判断是错误的；

②在不增加其他器材的条件下，能验证小华的判断是否正确的做法是将两只灯泡交换位置，再比较亮度，会发现，交换位置后，原先较亮的灯泡，依然较亮，说明与是否靠近电源的正极无关。

故答案为：（1）①电源；②不能；（2）①错误；②将两只灯泡交换位置，再比较亮度。

23．【解答】解：（1）如图甲的装置中，右边两个5Ω的电阻并联后再与左边5Ω的电阻串联；根据串联电路的电流特点可知，右边两个电阻的总电流和左边电阻的电流相等，即I右＝I左，两个5Ω的电阻并联，根据并联电路的电流特点可知I右＝I内+I外，比较可知I左＞I内；两瓶中的电阻值相等（均为5Ω），通电时间相等，电流不同，故探究的是电流产生的热量跟电流的关系；在电阻和通电时间相同时，电流越大，产生的热量越多，故通电一段时间左瓶内的电阻丝产生的热量多；

（2）小芳猜想电流产生的热量与电阻大小有关，需要控制电流、通电时间相同，导体的电阻不同；

A.正常工作时，“36V 54W”的灯泡比“12V 6W”的灯泡亮，根据I＝可知，此时两个灯泡的电流是不同的，故A错误；

B.接线板上接入的用电器越多，导线中的电流越大，没有控制电流相同，故B错误；

C.电熨斗工作时发热明显，此时电熨斗的电流、通电时间相同，电阻不同，符合控制变量法，故C正确；

（3）为了验证猜想，小芳选用了5Ω和100Ω的电阻丝进行实验，电阻的大小不同，需要控制电流、通电时间相同，所以两个电阻应串联接入电路中，如图所示：

；

较长时间后两个U形管的高度差均不明显，这说明导体产生的热量较少，其原因可能是电流中的电流太小或者是电源电压太低；为了使实验现象更明显，可以减小电阻的阻值或者增大电源电压。

故答案为：（1）电流越大；（2）C；（3）见解析；电路中电流太小或电源电压太低；将100Ω的电阻丝换为阻值更小的电阻丝或增大电源电压。

24．【解答】解：（1）为了保护电路，实验前开关应处于断开状态；

（2）选用①②两根导体分别接入电路进行实验，根据题意可知，①②两根导体材料、横截面积相同，而长度不同，所以是验证B电阻与导体长度的关系；

（3）①④两根导体，长度、横截面积相同，材料不同，而电流表的示数不同，说明两导体的电阻不同，所以导体电阻大小跟导体的材料有关；

（4）用②导体接在M、N两点间后，用电压表测出其两端电压如图乙所示，电压表选用小量程，分度值0.1V，其示数为2.2V；此时电路中电流表的示数为0.2A，则②导体的电阻为：

R＝＝＝11Ω。

故答案为：（1）断开；（2）B；（3）材料；（4）2.2；11。

25．【解答】解：（1）要求滑片P向右滑动时，电流表的示数变小，即滑动变阻器接入电路的阻值变大，所以，应把滑动变阻器的左下接线柱接入电路，电路连接如图：；

（2）电流表无示数，说明电路可能断路了，电压表有示数，则电压表和电源形成的回路没有断路，所以是与电压表并联定值电阻发生了断路；

（3）电流表的量程为0～0.6A，分度值为0.02A，该示数为0.30A，

根据表中数据可知，电压与电流的比值不变，

即R＝＝＝＝＝＝＝＝5Ω，

所以，可得结论：电阻一定时，电流跟电压成正比；

（4）①原来接入的电阻为5Ω，电压表示数为1V即UR＝1V，由串联分压可知U滑＝U总﹣UR＝3V﹣1V＝2V

由于串联电路中，各串联导体起分担电压的作用，电压之比等于电阻之比，

＝＝＝＝＝，

所以接下来用10Ω的电阻替换原电阻，应将滑片向右滑动，使电压表示数仍为1V，记录电流表示数。

②当将20Ω 的电阻接入电路进行实验时，

＝＝＝＝，

滑动变阻器需要40Ω，才能控制定值电阻两端的电压为1V，此实验中滑动变阻器的规格是“30Ω 2A”，所以不能完成实验。

把滑动变阻器的最大阻值30Ω接入电路时，定值电阻两端的电压即为电压表的预设最小电压。

把滑动变阻器的最大阻值30Ω接入电路时，电路中的电流最小为：I最小＝＝＝0.06A，

电压表的预设最小电压为：U最小＝I最小R＝0.06A×20Ω＝1.2V。

根据图像可知，电流跟电阻的乘积不变，得到的实验结论：在电压一定时，电流跟电阻成反比。

当将20Ω 的电阻接入电路进行实验时，＝＝＝＝，

滑动变阻器的最大阻值是30Ω，可以把10Ω或15Ω的电阻串联接入电路，也是可以完成实验的。

故答案为：（1）如上图；（2）定值电阻断路；（3）电阻一定时，电流跟电压成正比；0.30A；（4）①右；②1.2；电压一定时，电流跟电阻成反比；串联。

四、计算题（本大题共三个小题，共计24分，解答时要写出必要的文字说明、公式和重要的演算步骤）

26．【解答】解：（1）油箱加满油时，电路中的电流I＝0.6A，

根据欧姆定律可得，R0两端的电压：

U0＝IR0＝0.6A×5Ω＝3V，

加满油时，电路中的总电阻：

R总＝＝＝25Ω，

∵串联电路中总电阻等于各分电阻之和，

∴Rx＝R总﹣R0＝25Ω﹣5Ω＝20Ω；

（2）由图象可知，Rx＝20Ω时，传感器受到的压力F＝400N，

油的重力：

G油＝G﹣G油箱＝F﹣G油箱＝400N﹣50N＝350N，

由G＝mg和ρ＝可得，油的体积：

V＝＝＝＝0.05m3＝50L。

答：（1）加满油时R0两端的电压是3V，Rx的阻值是20Ω；

（2）油箱最多能储油50升。

27．【解答】解：（1）由P＝UI可知，小灯泡正常发光时的电流：

IL＝I额＝＝＝0.5A，

由欧姆定律可知，小灯泡正常发光时的电阻：

RL＝＝＝12Ω；

（2）由电路图可知，小灯泡和滑动变阻器串联，电压表测小灯泡两端的电压，电流表测电路中的电流，

由欧姆定律可知，小灯泡正常发光时电路中的总电阻：

R＝＝＝16Ω，

由串联电路的电阻特点可知，此时滑动变阻器连入电路中的电阻：

R滑＝R﹣RL＝16Ω﹣12Ω＝4Ω，

电路消耗的总功率：

P＝UI＝8V×0.5A＝4W。

答：（1）小灯泡正常发光时的电流为0.5A，电阻为12Ω；

（2）闭合开关S，移动滑片P，使小灯泡正常发光，此时滑动变阻器连入电路中的电阻为4Ω，电路消耗的总功率为4W。

28．【解答】解：（1）由图可知，两个开关都闭合时，只有电阻R1接入电路中；当开关S1闭合、S2断开时，两个电阻串联接入电路中，根据串联电路的电阻关系和欧姆定律可知，只有电阻R1接入电路中时的电流要大一些，为煮饭挡；

煮饭时消耗的电能为：W＝0.297度＝0.297kW•h＝0.297×3.6×106J＝1.0692×106J；

R1的阻值为：R1＝＝＝55Ω；

根据W＝UIt可知，煮饭的时间为：t＝＝＝1500s；

（2）保温时的总电阻为：R总＝＝＝660Ω，

R2的阻值：R2＝R总﹣R1＝660Ω﹣55Ω＝605Ω；

发热盘的功率是：P'＝R1＝（0.3A）2×55Ω＝4.95W；

（3）因为煮熟同一锅饭需要的能量是一定的，所以实际功率较小时不会省电。

答：（1）电阻R1的阻值为55Ω，煮饭时间是1500s；

（2）电阻R2的阻值为605Ω，保温时发热盘的功率是4.95W；

（3）不赞同；煮熟同一锅饭需要的能量是一定的，所以不会省电。
