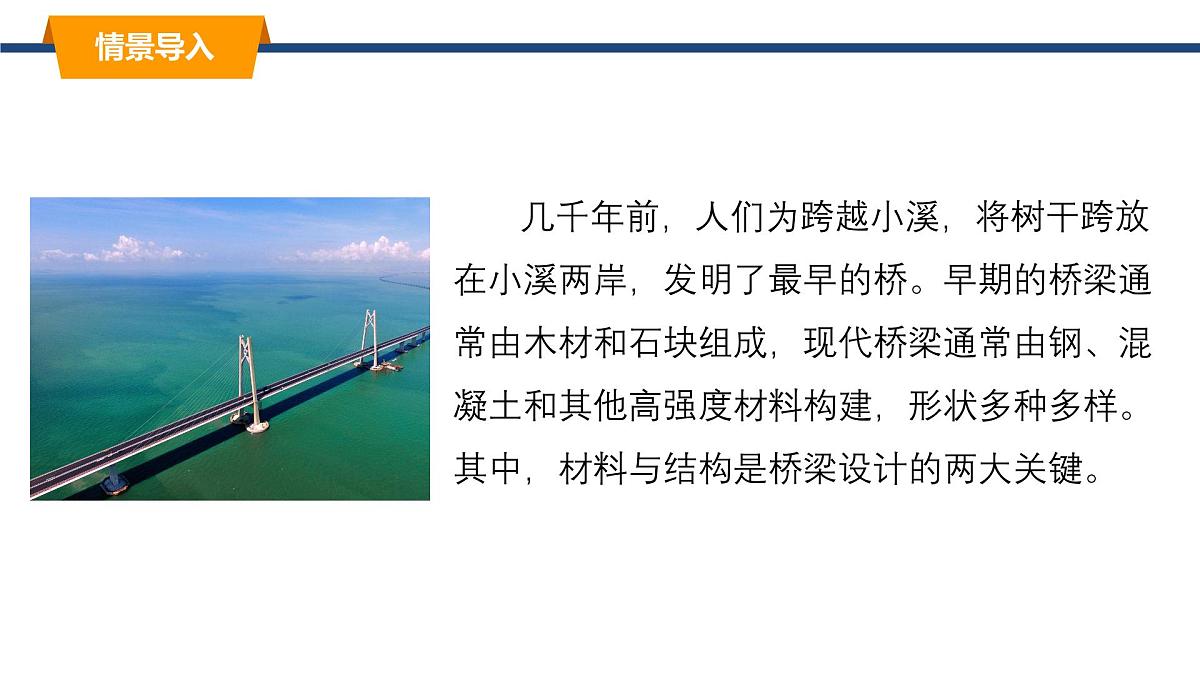

几千年前，人们为跨越小溪，将树干跨放在小溪两岸，发明了最早的桥。早期的桥梁通常由木材和石块组成，现代桥梁通常由钢、混凝土和其他高强度材料构建，形状多种多样。其中，材料与结构是桥梁设计的两大关键。

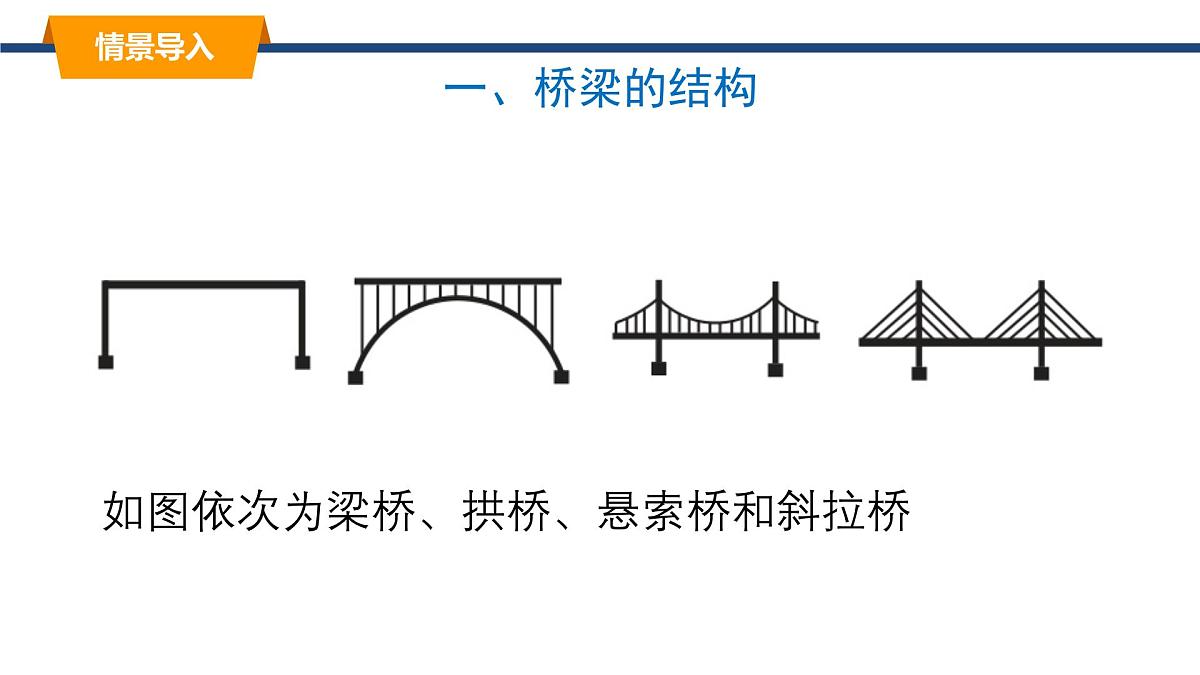

如图依次为梁桥、拱桥、悬索桥和斜拉桥

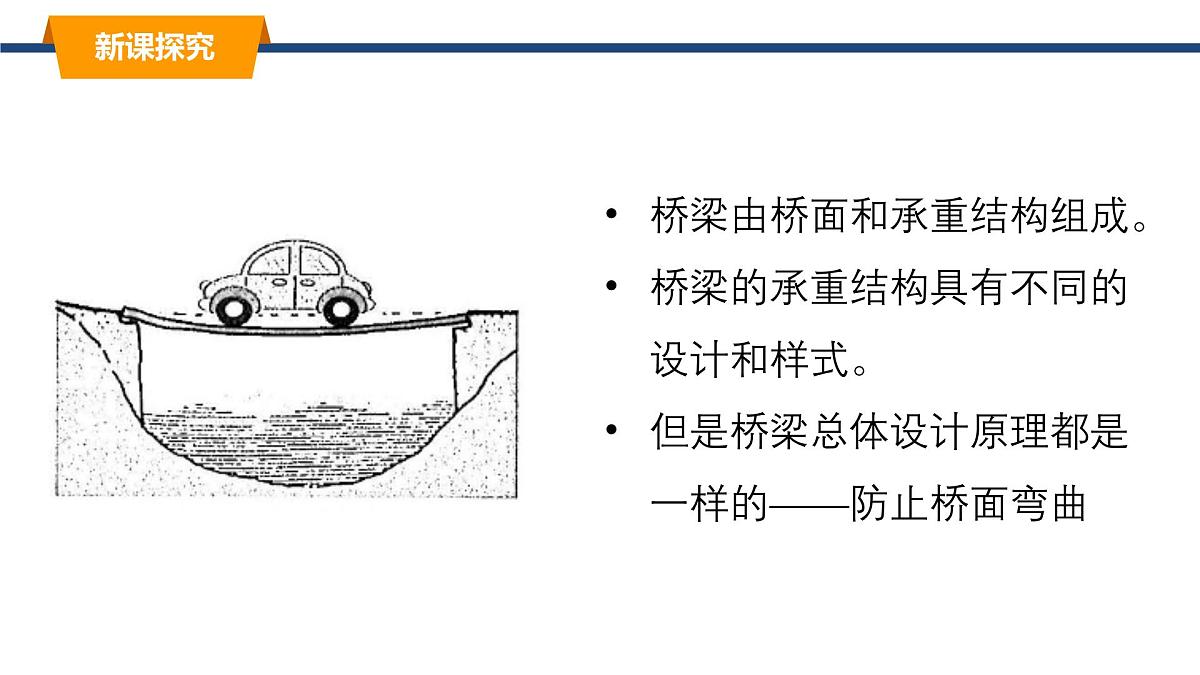

桥梁由桥面和承重结构组成。桥梁的承重结构具有不同的设计和样式。但是桥梁总体设计原理都是一样的——防止桥面弯曲

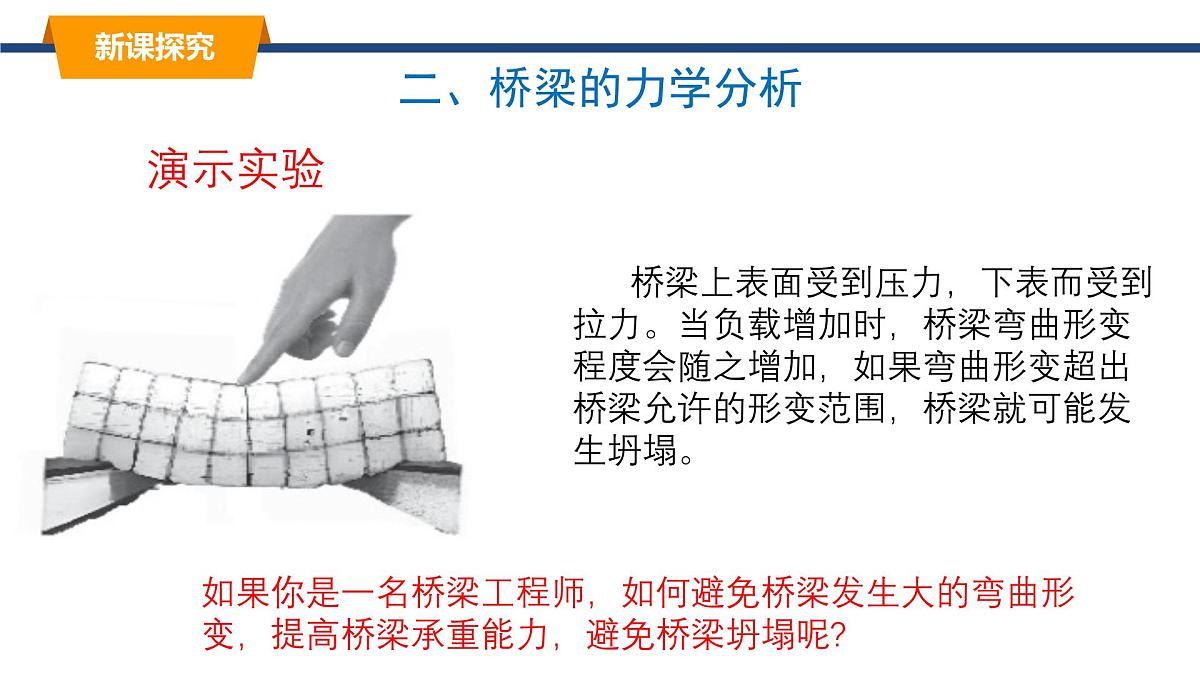

桥梁上表面受到压力，下表而受到拉力。当负载增加时，桥梁弯曲形变程度会随之增加，如果弯曲形变超出桥梁允许的形变范围，桥梁就可能发生坍塌。
如果你是一名桥梁工程师，如何避免桥梁发生大的弯曲形变，提高桥梁承重能力，避免桥梁坍塌呢?
支撑结构产生一个向上的合力，与桥面及负载的合力平衡
如何在桥梁负载增加时保持桥梁结构稳定不易弯曲，这也是设计桥梁应考虑的问题。哪种几何元素构成的物体稳定性好呢?
三角形具有很好的结构稳定性。三角形是现代桥梁的基本结构元素，它有相对较轻的自重且能承受更大的压力和拉力。因此，在设计上常常利用三角形结构来加固桥梁。
三、设计并制作一座自己的桥
材料与工具选用参考A4纸、双而胶、剪刀、刻度尺、铅笔、砝码和硬币等。
比一比，谁的桥梁承重最大？
2. 如图是某跨海斜拉索大桥的结构示意图，拉索对桥塔的作用力的合力方向是__________；b 处桥面在拉索的合力与桥面及负载的共同作用下，受力______（选填“平衡”或“不平衡”）。
