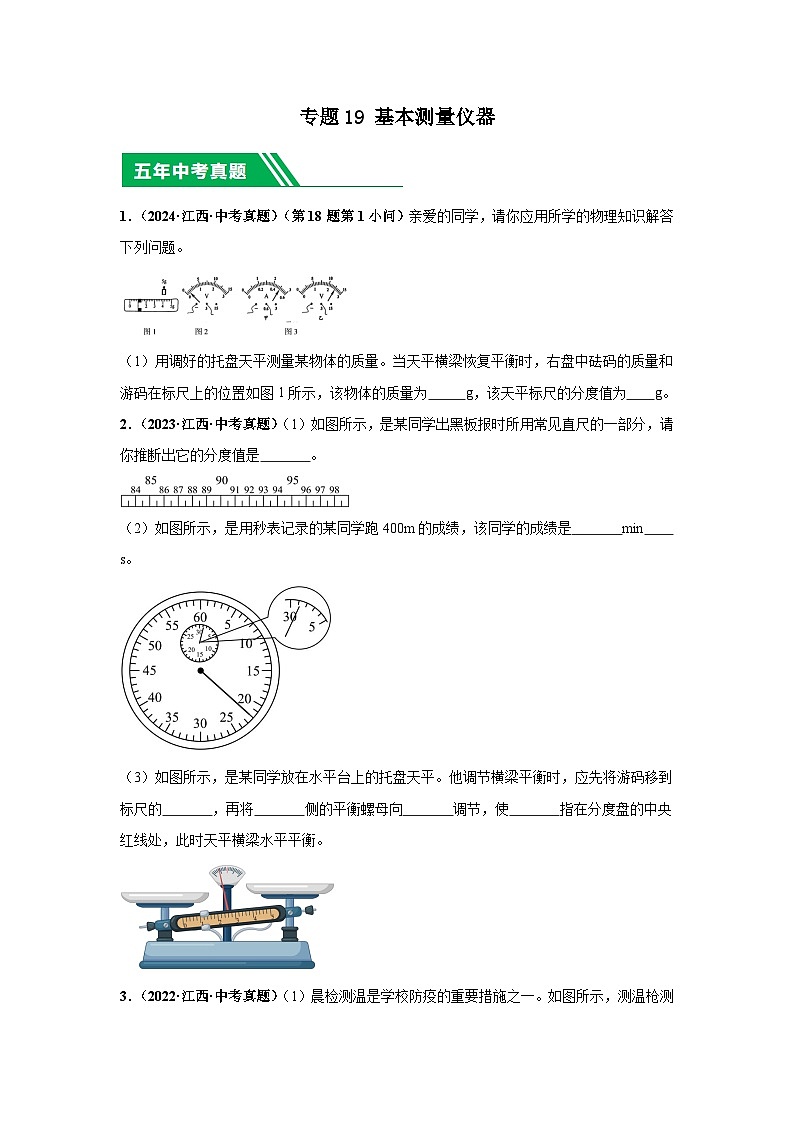

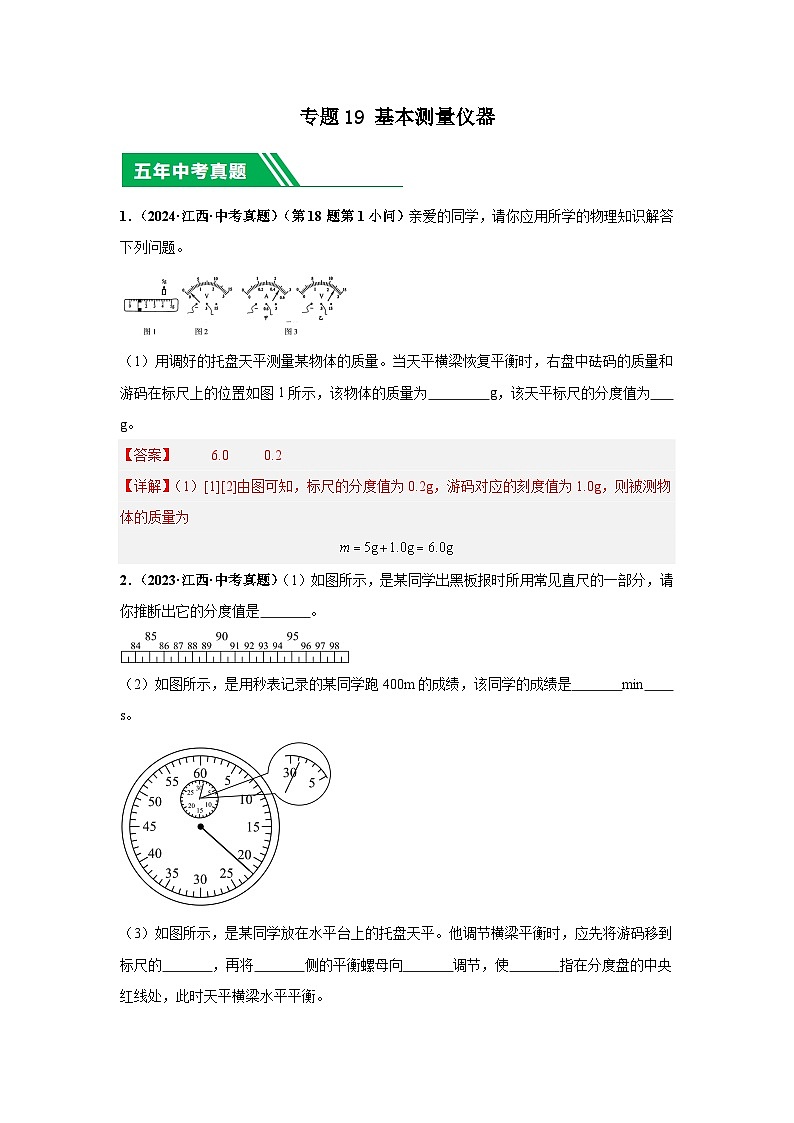

1．（2024·江西·中考真题）（第18题第1小问）亲爱的同学，请你应用所学的物理知识解答下列问题。
（1）用调好的托盘天平测量某物体的质量。当天平横梁恢复平衡时，右盘中砝码的质量和游码在标尺上的位置如图1所示，该物体的质量为 g，该天平标尺的分度值为 g。
2．（2023·江西·中考真题）（1）如图所示，是某同学出黑板报时所用常见直尺的一部分，请你推断出它的分度值是 。

（2）如图所示，是用秒表记录的某同学跑400m的成绩，该同学的成绩是 min s。

（3）如图所示，是某同学放在水平台上的托盘天平。他调节横梁平衡时，应先将游码移到标尺的 ，再将 侧的平衡螺母向 调节，使 指在分度盘的中央红线处，此时天平横梁水平平衡。

3．（2022·江西·中考真题）（1）晨检测温是学校防疫的重要措施之一。如图所示，测温枪测得某同学的体温为 ，其体温 （选填“正常”或“不正常”）。
（2）某同学用天平测物体的质量，使用天平时，将天平放在 工作台面上，将 移至标尺零刻度线处，调节平衡螺母，使指针指在分度盘中央。如图所示，是测量过程中的某一场景，接下来的操作是：取下10g砝码， ，直至天平平衡，读出物体的质量。
（3）如图所示，圆筒测力计的分度值为 N；此时，该测力计的读数是 N。
4．（2020·江西·中考真题）请你应用所学的物理知识解答下列问题｡
(1)如图所示的量筒，其测量范围是 mL，量筒中液体的体积为 mL；

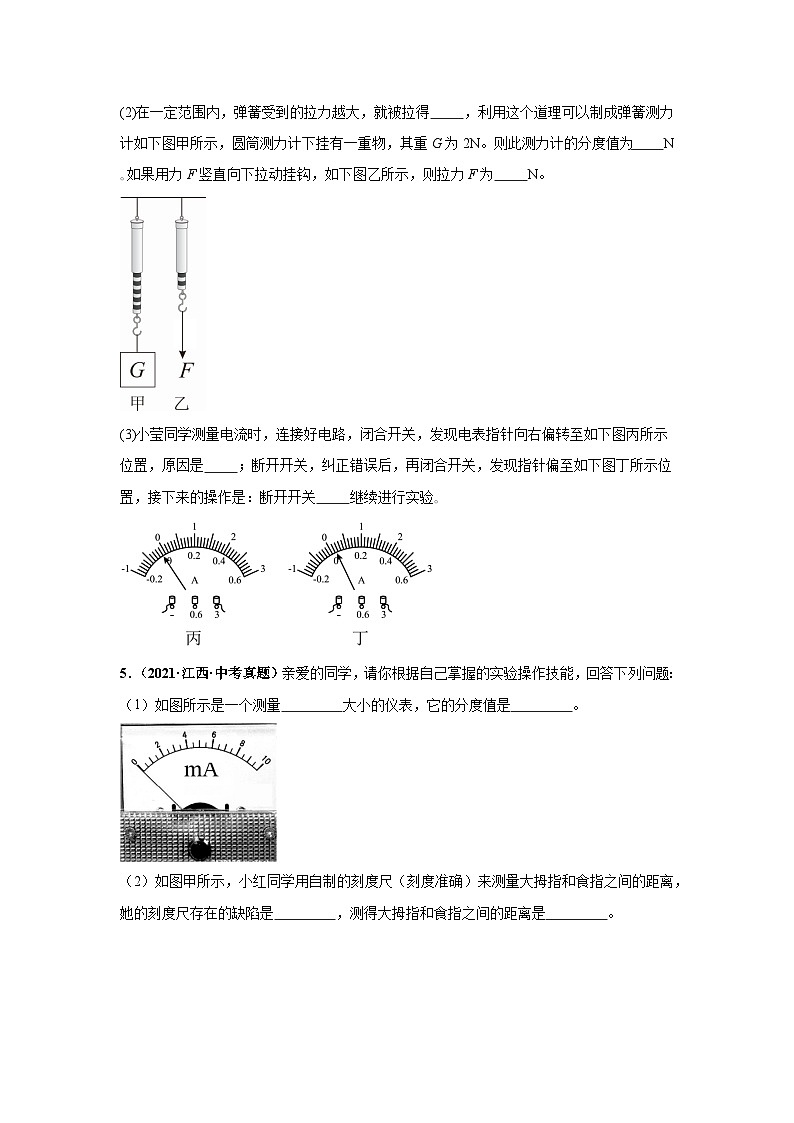

(2)在一定范围内，弹簧受到的拉力越大，就被拉得 ，利用这个道理可以制成弹簧测力计如下图甲所示，圆筒测力计下挂有一重物，其重G为2N。则此测力计的分度值为 N｡如果用力F竖直向下拉动挂钩，如下图乙所示，则拉力F为 N。
(3)小莹同学测量电流时，连接好电路，闭合开关，发现电表指针向右偏转至如下图丙所示位置，原因是 ；断开开关，纠正错误后，再闭合开关，发现指针偏至如下图丁所示位置，接下来的操作是：断开开关 继续进行实验｡
5．（2021·江西·中考真题）亲爱的同学，请你根据自己掌握的实验操作技能，回答下列问题：
（1）如图所示是一个测量 大小的仪表，它的分度值是 。
（2）如图甲所示，小红同学用自制的刻度尺（刻度准确）来测量大拇指和食指之间的距离，她的刻度尺存在的缺陷是 ，测得大拇指和食指之间的距离是 。
（3）用天平测量物体质量前，观察到水平桌面上的天平指针在虚线范围内摆动（如图乙所示），接下来的操作是 。
（4）实验室常用的温度计是利用 的性质来测量温度的。如图丙所示是一种新型温度计，从温度计上可知，人体感觉比较舒适的温度范围是 。
6．（2024·江西九江·三模）你会使用以下仪器吗？
(1)如图所示，该刻度尺的分度值为 mm，木块的长度是 cm；
(2)在调节天平平衡时，将游码归零后，指针如图甲所示，此时应向 调节平衡螺母，使横梁水平平衡；天平平衡时，天平右盘中的砝码和游码在标尺上的位置如图乙所示，则物体的质量为 g；
(3)使用电压表测量电压时，闭合开关前发现电压表表盘如图所示，则存在的问题是_____（选填字母）；
A．电压表未调零B．选择的量程太大
(4)如图所示是一个测量 的仪表，表中显示的示数为 。
7．（2024·江西吉安·模拟预测）（1）如图甲所示，所测物块的长度应该取 cm；如图乙所示的停表，左右两侧分别为小、大表盘的局部放大图，则该停表的示数为 ；
（2）在一定范围内，弹簧受到的拉力越大，就被拉得 ，利用这个道理可以制成弹簧测力计，如图甲所示的拉力计，由图乙放大的测力计表盘可知其分度值为 ；并在图乙中画出此时指针位置；( )
（3）如图甲所示，图中电压表的读数为 V，如图乙所示，电阻箱的示数是 Ω。
8．（2024·江西鹰潭·二模）如图所示，根据你所学习的知识完成下列仪器的相关填空。
（1）如图甲所示：此时测量物体长度为 cm；
（2）如图乙所示：该温度计是根据 原理制成的，此时的示数为 ℃；
（3）如图丙所示，圆筒测力计下挂有一重物，其重G为2N，则此测力计的分度值为 N。如果用力F竖直向下拉动挂钩，如图丁所示，则拉力F为 N；
（4）小星在爸爸的工具盒里发现一个工具（表盘如图戊所示），利用所学知识判断，这是一个测量 （填一个物理量的名称）的工具，它的分度值是 。
9．（2024·江西·三模）请利用你所掌握的实验操作技能解答下列问题。
（1）如图甲所示，用刻度尺测量物体长度，读数时视线正确的是 （选填“A”或“B”）该物体的长度为 cm；
（2）使用托盘天平测量物体质量前，若分度盘的指针如图乙所示，则应将平衡螺母向 调节。调完平衡后在测量物体质量时，右盘砝码及游码示数如图丙所示，物体质量为 g。
（3）如图丁所示，电流表的示数为 A；
（4）某同学用电压表测量橙子电池的电压，如图戊所示，则锌片是橙子电池的 （选填“正”或“负”）极，橙子电池的电压为 V。
10．（2024·江西·二模）（1）如图1甲中木块A的长度为 cm，图乙停表读数是 s；
（2）如图2所示，将天平放在 台上，接下来的操作步骤是 ；
（3）如图3是小明家的电能表，此时电能表读数为 kW⋅h，小明家能同时使用的用电器总功率不得超过 W。若单独让空调工作一段时间电能表转盘转了300转，则空调此段时间内用了 度电。
11．（2024·江西上饶·一模）请同学们应用所学物理知识正确使用下列测量工具：
（1）如图所示，请选择图中测量精确度更高的刻度尺进行读数，则结果应该记为 。
（2）小明借助停表记录了自己从家骑车到学校的时间，如图所示，此时停表所表示的时间是 s。
（3）弹簧测力计是根据在弹性限度内，弹簧的伸长量跟弹簧受到的拉力成 的性质制成的，使用测力计前要观察量程和 ，再看指针是否对齐 。
（4）如图是探究液体压强的影响因素用到的仪器，名称叫 ，实验中用U形管的液面高度差表示液体压强的大小，采用的研究方法是 法。
12．（2024·江西赣州·一模）亲爱的同学，你会使用下列基本仪器吗？
（1）如图甲所示，用刻度尺测量物体的长度，按照正确的方法读数，测量结果应记为 cm；如图乙所示，该仪器是用来测量 的工具，其读数为 ；
（2）弹簧测力计在测量物体重力前应在 方向调零，如图丙所示，该弹簧测力计的读数是 N；
（3）某滑动变阻器的铭牌如图丁所示，则该滑动变阻器允许通过的最大电流为 A，它是通过改变接入电路中电阻丝的 来改变电阻的大小的。
13．（2024·江西·模拟预测）物理是一门注重实验的自然科学，请同学们根据自己掌握的实验操作技能，解答下列问题：
（1）如图甲所示，两把刻度尺中，分度值较小的是 （选填“A”或“B”）刻度尺，测出物体的长度为 cm；
（2）如图乙所示的多功能电表，此时测量的是 ，示数为 ，左侧导线中的电流方向为 （选填“流入”或“流出”）电表；
（3）小明仔细观察家里的电能表，发现某段时间内，电能表的脉冲指示灯闪烁很快，说明这段时间内他家用电器消耗电能很 （选填“快”或“慢”）；
（4）在测量物体的质量时，将托盘天平放在水平桌面上后，天平如图丙所示，若直接用该天平测物体的质量，则测量结果比真实值偏 。
14．（2024·江西吉安·三模）亲爱的同学，请你应用所学的物理知识解答图中的相关问题。
（1）甲图中秒表的示数为 s；乙图中温度计的示数为 ℃；图丙中天平所测物体的质量为 g；
（2）丁图中电压表的工作原理是通电导体在 中受到力的作用，使用前应先 ；
（3）戊图所示中电路中，开关闭合，将会出现 （选填“L1”、“L2”或“电源”）短路现象；要使两灯组成串联电路，应拆除导线 （选填“a”、“b”或“c”）。
15．（2024·江西·模拟预测）同学们，下面是常用的物理测量仪器或工具，请你回答下列问题。
（1）如图甲所示是运动会男子接力赛终点裁判员用停表记录的时间，其读数为 ；若裁判员听到起点枪声开始计时，则运动员们的实际用时 （选填“大于”、“等于”或“小于”）停表计时；
（2）小贤应用所学知识自制了如图乙所示的电流表。将接线柱1、3串联在被测电路中，通过观察指针C偏转角的大小来判断电流大小；
①若电流从3接线柱流入，电磁铁A的右端为 （填“N”或“”）极；
②若改接1、2接线柱，该电流表灵敏度 （选填“变高”、“变低”或“不变”）；
（3）如图丙所示是小林同学用电压表测两节新干电池串联时的电压，从测量结果可以看出：他在实验前可能缺少了一个很重要的步骤，即 。检查无误后，为使测量结果更精确，接下来的操作应是 ；
（4）如图丁所示是酒精度数测试计，使用时使酒精计漂浮在酒的表面，液面所对的刻度就是当时室温下酒精的浓度。已知酒精密度比水小，那么酒精度数越高，酒精计漂浮得越 （选填“高”或“低”）。
16．（2024·江西萍乡·三模）物理是一门注重实验的自然科学，请同学们根据自己掌握的实验操作技能，解答下列问题：
（1）甲表的示数是 mA；乙表的示数是 kW·h；丙图的示数是 Ω；丁图的正确读数为 ℃；
（2）如图戊，将两片不同的金属片A、B浸在盐水中，这就是一个电池，该电池对外供电时，将 能转化为电能，把金属片A、B分别用导线连接到电压表接线柱上，电压表的指针发生如芯图所示的偏转，则金属片A是 （选填“正”或“负”）极；
（3）如图己所示是探究电阻大小与长度的关系实验电路，实验时需要保证这两根镍铬合金丝的 相同。
17．（2024·江西南昌·模拟预测）亲爱的同学，请利用你所掌握的实验操作技能解答下列问题。
（1）如图甲所示，用刻度尺测量物块的长度，刻度尺的分度值为 cm，测得物块的长度为 cm；
（2）如图乙所示，这是某种植户安装在种植园内的高精度温湿度计，由数显屏可知，种植园内温度为 ℃；
（3）如图丙所示的是某同学家的电能表，则他家能同时使用的用电器最大功率为 W，此时电能表的示数为 kW·h；
（4）使用弹簧测力计时，所测力的方向要与 的方向相同，图丁中弹簧测力计的量程为 N。
18．（2024·江西九江·三模）亲爱的同学们，请你根据自己掌握的实验操作技能，解答下列问题：
（1）图甲测定橡皮的长度，所用刻度尺的分度值是 cm，正确的视线方向是 ，橡皮的长度是 cm；
（2）弹簧测量计不仅可以竖直使用，也可以水平使用，一个竖直用过的弹簧测力计要用于图乙所示的实验，首先需要将其水平放置后进行 ；如图乙，弹簧测力计示数为 N；
（3）某同学在使用天平测量物体质量时，调节天平平衡后如图丙所示，则他操作中出现的错误是 ，改正错误后，接下来应该进行的操作是 。
19．（2024·江西·模拟预测）（1）如图1所示温度计读数为 ℃；木块的长度为 cm；
（2）小华家6月底电能表的示数如图2所示，7月底表盘的示数为63872，若按0.5元/（kW•h）计算，他家7月应缴纳电费 元；
（3）张华和同学到劳动教育基地参加社会实践活动，张华拾到一个小矿石，他很想知道这个矿石是什么材料做成的，就把它带回学校利用天平和量筒来测定这个矿石的密度，具体操作如下：
①将天平放在水平桌面上，拨动游码至横梁左端 处，指针位置如图3甲所示，应将平衡螺母向 调节（选填“左”或“右”），使天平平衡；
②将矿石放在天平的左盘，通过加减砝码和移动游码使天平再次平衡，由所加砝码和游码在标尺上的位置如乙所示，得到矿石的质量是 g；
③结合图3图丙、图丁，由实验测得矿石密度为 kg/m3。
20．（2024·江西九江·模拟预测）亲爱的同学，你会使用下列仪器吗？
（1）如图甲所示，用刻度尺测量铅笔的长度，此刻度尺的分度值为 cm；小丽同学按A、B、C三种方式读数，其中按 的方式读数是正确的；按正确的方法测量并读出了三组数据，分别是2.65cm、2.64cm、2.64cm，则此铅笔的长度记为 cm；
（2）如图乙所示，使用弹簧测力计测量拉力的大小，测量前先要在 （选填“竖直”或“水平”）方向调零，图中弹簧测力计的示数为 N；
（3）如图丙所示，某同学练习用电压表测量电压，连接好电路后闭合开关，灯L1发光，电压表的指针如图丁所示，则灯L2两端的电压为 V；为了测量两灯泡两端的总电压，只需要将导线 改接位置即可。
21．（2024·江西萍乡·二模）亲爱的同学，请利用你所掌握的实验操作技能解答下列问题。
（1）如图甲所示，被测物体的长度为 ；
（2）如图乙所示是小王“探究杠杆的平衡条件”的装置静止在水平桌面上的情景，此时杠杆 （选填“是”或“不是”）平衡状态，实验中调节杠杆水平平衡，目的是方便测量 。
（3）如图丙所示，秒表外圈示数的单位为 ，此时秒表的示数是 。
（4）如图丁所示，电能表的示数为 kW·h。在某段时间内，转盘转过1800转，则此段时间内用了 度电。
22．（2024·江西南昌·一模）请完成与下列有关基本测量仪器使用的填空：
（1）弹簧测力计在使用前要注意观察指针是否指在 ，来回拉动挂钩无异常后，将石块挂在测力计下，静止时如图甲所示，则石块受到的重力是 N；

（2）如图乙中S是单刀双掷开关，当S接在a时测R1两端电压如图丙，读数为 V；小明把S接在b上想测出R2两端电压，他的这种做法是 （选填“正确”或“错误”）的，原因是 ；
（3）小华用如图丁所示的电子天平做“测量石块的质量”的实验。测量时，电子天平接通电后，若显示示数不为“0”；则需按一下面板上的“ ”按键，对天平进行调零。若小华的测量结果如图丁所示，则被测石块的质量为 kg。
23．（2024·江西南昌·一模）亲爱的同学们，你会使用以下基本仪器吗？
（1）如图，是实验室常用电流表，该表在使用前需要先 。具体操作是将操作旋钮 （选填“顺”或“逆”）时针旋转。
（2）如图，是某弹簧测力计面板的部分图。此时所测力的大小为 N。细心的小明还发现测力计左边的刻度线显示重量时， （选填“有”或“没有”）对齐右边的刻度线。这说明测力计标刻度线时选用的g的大小为 。（选填“10”或“9.8”）。

（3）如图，是某高精度液体密度计的部分刻度线（单位为）。该密度计的分度值为 ，此时的读数应为 。
