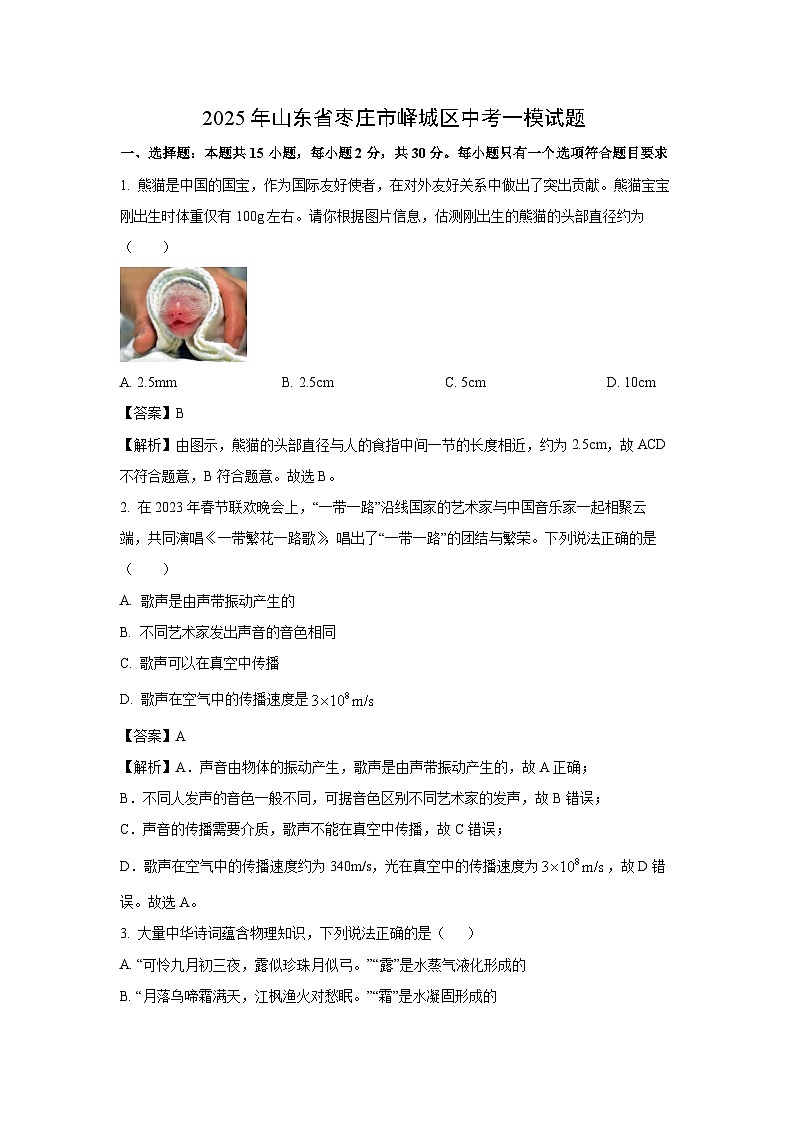

2025年山东省枣庄市峄城区中考一模物理试题（解析版）

这是一份2025年山东省枣庄市峄城区中考一模物理试题（解析版），共17页。试卷主要包含了选择题，填空与作图题，实验探究题，综合应用题等内容，欢迎下载使用。
1. 熊猫是中国的国宝，作为国际友好使者，在对外友好关系中做出了突出贡献。熊猫宝宝刚出生时体重仅有100g左右。请你根据图片信息，估测刚出生的熊猫的头部直径约为（ ）

A. 2.5mmB. 2.5cmC. 5cmD. 10cm
【答案】B
【解析】由图示，熊猫的头部直径与人的食指中间一节的长度相近，约为2.5cm，故ACD不符合题意，B符合题意。故选B。
2. 在2023年春节联欢晚会上，“一带一路”沿线国家的艺术家与中国音乐家一起相聚云端，共同演唱《一带繁花一路歌》，唱出了“一带一路”的团结与繁荣。下列说法正确的是（ ）
A. 歌声是由声带振动产生的
B. 不同艺术家发出声音的音色相同
C. 歌声可以在真空中传播
D. 歌声在空气中的传播速度是
【答案】A
【解析】A．声音由物体的振动产生，歌声是由声带振动产生的，故A正确；
B．不同人发声的音色一般不同，可据音色区别不同艺术家的发声，故B错误；
C．声音的传播需要介质，歌声不能在真空中传播，故C错误；
D．歌声在空气中的传播速度约为340m/s，光在真空中的传播速度为，故D错误。故选A。
3. 大量中华诗词蕴含物理知识，下列说法正确的是（ ）
A. “可怜九月初三夜，露似珍珠月似弓。”“露”是水蒸气液化形成的
B. “月落乌啼霜满天，江枫渔火对愁眠。”“霜”是水凝固形成的

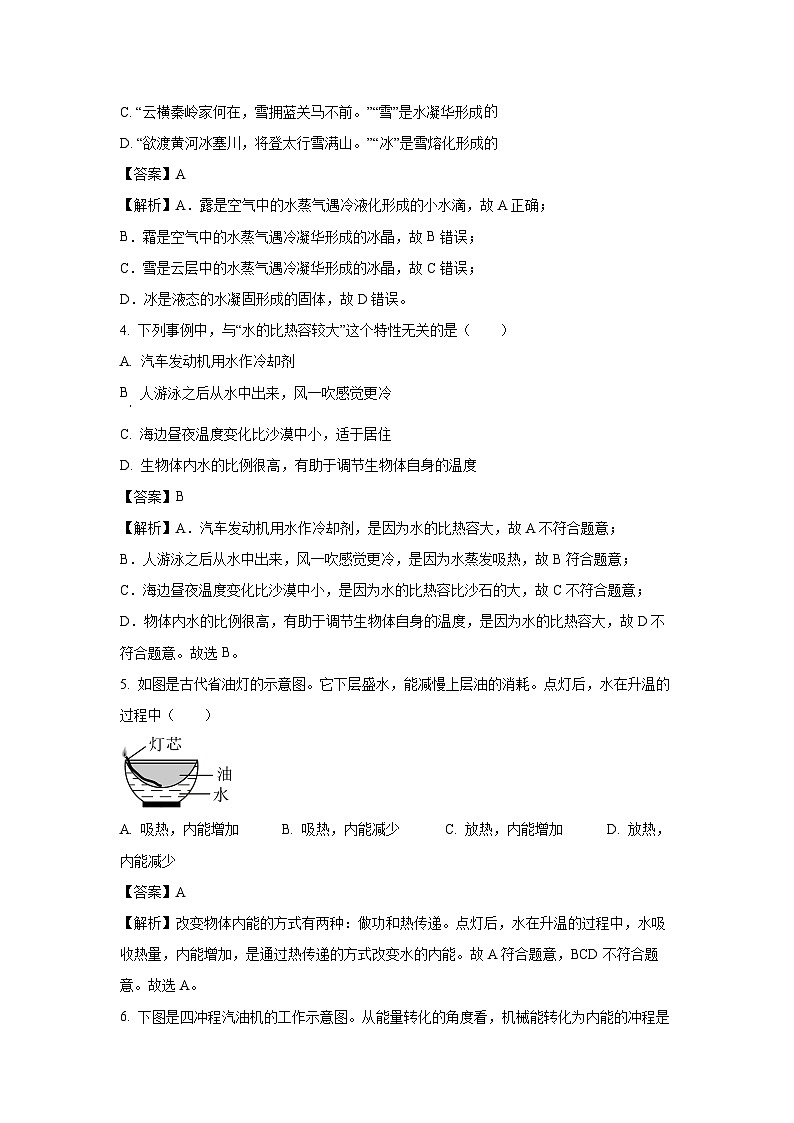

C. “云横秦岭家何在，雪拥蓝关马不前。”“雪”是水凝华形成
D. “欲渡黄河冰塞川，将登太行雪满山。”“冰”是雪熔化形成的
【答案】A
【解析】A．露是空气中的水蒸气遇冷液化形成的小水滴，故A正确；
B．霜是空气中的水蒸气遇冷凝华形成的冰晶，故B错误；
C．雪是云层中的水蒸气遇冷凝华形成的冰晶，故C错误；
D．冰是液态的水凝固形成的固体，故D错误。
4. 下列事例中，与“水的比热容较大”这个特性无关的是（ ）
A. 汽车发动机用水作冷却剂
B 人游泳之后从水中出来，风一吹感觉更冷
C. 海边昼夜温度变化比沙漠中小，适于居住
D. 生物体内水的比例很高，有助于调节生物体自身的温度
【答案】B
【解析】A．汽车发动机用水作冷却剂，是因为水的比热容大，故A不符合题意；
B．人游泳之后从水中出来，风一吹感觉更冷，是因为水蒸发吸热，故B符合题意；
C．海边昼夜温度变化比沙漠中小，是因为水的比热容比沙石的大，故C不符合题意；
D．物体内水的比例很高，有助于调节生物体自身的温度，是因为水的比热容大，故D不符合题意。故选B。
5. 如图是古代省油灯的示意图。它下层盛水，能减慢上层油的消耗。点灯后，水在升温的过程中（ ）
A. 吸热，内能增加B. 吸热，内能减少C. 放热，内能增加D. 放热，内能减少
【答案】A
【解析】改变物体内能的方式有两种：做功和热传递。点灯后，水在升温的过程中，水吸收热量，内能增加，是通过热传递的方式改变水的内能。故A符合题意，BCD不符合题意。故选A。
6. 下图是四冲程汽油机的工作示意图。从能量转化的角度看，机械能转化为内能的冲程是（ ）
A. B.
C. D.
【答案】A
【解析】A．图中的冲程两气阀关闭，活塞向上运动，是压缩冲程，将机械能转化为内能，故A符合题意；
B．图中的冲程进气阀开启，排气阀关闭，活塞向下运动，是吸气冲程，没有能量转化，故B不符合题意；
C．图中的冲程进气阀关闭，排气阀开启，活塞向上运动，是排气冲程，没有能量转化，故C不符合题意；
D．图中的冲程两气阀关闭，活塞向下运动，火花塞点火，是做功冲程，将内能转化为机械能，故D不符合题意。故选A。
7. 小徐将塑料袋剪成细丝，用两块毛皮分别来回摩擦细丝和塑料管后，将细丝抛向空中，在其下方用塑料管靠近，细丝可以在空中飞舞，如图所示。下列说法中不正确的是（ ）

A. 毛皮摩擦后的细丝间会相互排斥
B. 细丝和塑料管带上相同的电荷
C. 摩擦时，正电荷在毛皮与塑料管之间发生了转移
D. 该现象可以解释验电器的工作原理
【答案】C
【解析】A. 根据图片中，细丝间是彼此排斥的，所以，毛皮摩擦后的细丝间会相互排斥，故A正确，不符合题意；
B. 根据细丝可以在空中飞舞，所以，细丝和塑料管带上相同的电荷，同种电荷相互排斥，故B正确，不符合题意；
C. 在摩擦起电中，发生转移的是电子，得到电子的显负电，失去电子的带正电，故C错误，符合题意；
D. 验电器的工作原理是同种电荷相互排斥，与该现象的原理是一样的，故D正确，不符合题意。故选C。
8. 人类对物质结构的探索永无止境，如氧分子由氧原子构成，氧原子由原子核和核外电子构成……下列微观粒子中空间尺度最小的是（ ）
A. 氧分子B. 氧原子
C. 氧原子核D. 质子
【答案】D
【解析】物质是由分子或原子组成，分子是由原子组成的，原子是由原子核和电子组成的，原子核是由质子和中子构成，质子和中子又由夸克组成。所以，在氧分子、氧原子、质子中空间尺度最小的是质子，故D符合题意，ABC不符合题意。故选D。
9. 2022年中国科学院新一代远洋综合科考船“科学”号历经74天的航程，完成了一项基于北斗卫星的深海通讯实验。这次实验突破了海水深度达到6000米的大容量数据的即时传输，解决了水下无线通信的世界性难题。下列有关北斗卫星与深海之间数据传输的说法正确的是（ ）
A. 通过声波传递数据B. 通过电磁波传递数据
C. 通过光纤传递数据D. 数据传输有较长时间的延迟
【答案】B
【解析】A．声波不能在真空中传播，而电磁波能在真空中传播，所以北斗卫星在太空中与深海之间是通过电磁波传递数据的，故A错误，B正确；
C．要使用光纤传递数据，需在太空和海底铺设光纤，显现是不现实的，故C错误；
D．电磁波的传播速度非常快，真空中约为3×108m/s，水中的传播速度约为倍真空速度，因此海水深度达到6000米的大容量数据的即时传输，时间的延迟很小，故D错误。
故选B。
10. 如图所示为一款吊扇灯，闭合总开关后，风扇和灯可各自独立工作。下列设计电路图中，跟该吊扇灯功能吻合且符合实际的是（ ）

A. B.
C. D.
【答案】D
【解析】吊扇灯的电灯与风扇相互不影响，能独立工作，故应使电灯与风扇并联，同时几个灯泡相互并联，且灯泡与风扇的支路各有一个开关控制。故选D。
11. 取口香糖锡纸，剪成如图所示形状，其中 AB和CD段等长。戴好防护手套，将锡纸条（带锡的一面）两端连接电池正、负极，如图所示，发现锡纸条很快开始冒烟、着火。下列分析正确的是（ ）

A. 通过 AB和CD段的电流不相等B. 正常情况下， AB段会先着火
C. AB和 CD段的电压相等D. AB和 CD段的电阻相等
【答案】B
【解析】根据电阻的影响因素可知，导体的材料、长度相同时，导体的横截面积越小，电阻越大，所以AB段导体的电阻大。
A．因为AB和CD段串联，根据串联电流规律可知，电流相等，故A错误；
B．根据可知，其他条件相同时，电阻越大，产生的电热越多，越容易着火AB段电阻大，所以越容易着火，故B正确；
C．根据可知，电阻越大，电压越大，AB段的电压大，故C错误；
D．根据分析可知，两段导体AB段的电阻大，故D错误。故选B
12. 如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A，下列说法正确的是（ ）

A. L1与L2串联
B. 开关S只控制L1
C. L1、L2的电流分别是0.3A、0.2A
D. L1、L2的电流分别是0.5A、0.3A
【答案】C
【解析】AB．由图中可知，电流从电源正极流出后，有两条流经路径，一条经过电流表A1、小灯泡L1、电流表A、开关S回到电源负极，一条经过小灯泡L2、电流表A、开关S回到电源负极，故可知L1与L2并联，开关S控制干路，电流表A1测流过L1的电流，电流表A测干路电流，故AB错误；
CD．由题意可知，干路电流为I=0.5A，流过L1的电流为I1=0.3A，故由并联电路的电流规律可得，流过L2的电流为I2=I-I1=0.5A-0.3A=0.2A
故C正确，D错误。故选C。
13. 关于家用电器的工作过程和家庭电路，下列说法正确的是（ ）
A. 家用电饭煲正常工作时将内能转化为电能
B. 有金属外壳的家用电器可以使用两孔插座
C. 家庭电路的总开关要安装在电能表的后面
D. 空气开关的作用是在发生漏电时切断电路
【答案】C
【解析】A．家用电饭煲正常工作时，利用电流的热效应，将电能转化为内能，故A错误；
B．有金属外壳的家用电器可能会发生漏电情况，为了避免发生触电事故，需要使用三孔插座连接地线，故B错误；
C．电能表用于测量整个家庭消耗的电能，因此必须安装在最前面，以便准确计量。总开关则控制整个电路的通断，为了便于检修电路，应该安装在电能表的后面，故C正确；
D．空气开关的作用是当电路中电流过大时，利用电流的磁效应将开关断开，漏电时不会切断电路，故D错误。故选C。
14. 小强上次查看家里的电能表显示为，本次查看时电能表示数如图所示，下列说法正确的是（ ）
A. 电能表是测量电功率的仪表
B. 在这段时间内消耗的电能为792kW·h
C. 小强家同时工作的用电器的总功率不能超过2200W
D. 只将一台标有“220V 1000W”的电热水器接入电路中，正常工作5min，电能表的指示灯闪烁300次
【答案】D
【解析】A．电能表是测量电能的仪表，不是测量电功率的，故A错误；
B．电能表的示数W=8632.4kW⋅h−8553.2kW⋅h=79.2kW⋅h，故B错误；
C．电能表允许通过的最大电流为20A，则小强家同时工作的用电器的总功率不能超过
P=UI=220V×20A=4400W故C错误；
D．只将一台标有“220V 1000W”的电热水器接入电路中，正常工作5min消耗的电能
3600r/kW•h表示电路中每消耗1kW•h的电能，电能表转盘转3600r，电能表的指示灯闪烁300次消耗的电能
因为W=W′，所以正常工作5min，电能表的指示灯闪烁300次，故D正确。故选D。
15. 许多汽车的后视镜配备了如图甲所示的加热装置，该装置有“低温”除雾和“高温”除霜功能，保持镜面清晰，确保驾驶安全。其内部电路如图乙所示，和为加热电阻．下列分析正确的是（ ）
A. 除雾状态，电路中只有工作B. 除霜状态，电路中只有工作
C. 除雾状态，电路的总电流最大D. 除霜状态，电路的总功率最大
【答案】D
【解析】在电压U一定的情况下，由电功率公式可知，电阻R越小，电功率P越大；电阻R越大，电功率P越小。
AC．当开关S闭合，S1断开时，电路中只有R2工作，此时电路中的总电阻最大，总电流最小，总功率最小，后视镜处于“低温”除雾状态，故A、C错误；
BD．当开关S、S1均闭合时，电路中R1与R2并联，此时电路中的总电阻最小，总电流最大，总功率最大，后视镜处于“高温”除霜状态，故B错误，D正确。
故选D。
二、填空与作图题：本题共5小题，填空每空1分，作图2分，共15分。
16. 关于分子动理论，谚语“有麝自来香，不必迎风扬”表明了分子在不停地做无规则的________；寒冬，我们常搓手取暖，这是通过________（选填“做功”或“热传递”）的方式增大内能。
【答案】运动 ；做功
【解析】谚语“有麝自来香，不必迎风扬”，这是扩散现象，说明分子在不停地做无规则运动。我们常搓手取暖，克服摩擦做功，机械能转化为内能，通过做功的方式改变物体的内能。
17. 我国新能源轻轨列车出口阿根廷，轻轨列车利用太阳能光伏发电将太阳能转化为电能存储在电池中，为列车驱动提供动力，最高运行速度可达60km/h。轻轨列车以最高速度行驶0.1h通过的路程是_____ km。太阳能属于 ________（选填“可再生”或“不可再生”）能源，来源于太阳内部发生的 ________ （选填“核裂变”或“核聚变”）。
【答案】6 ； 可再生 ； 核聚变
【解析】轻轨列车以最高速度行驶0.1h通过的路程s=vt=60km/h×0.1h=6km
太阳能是太阳内部氢发生聚变反应产生的，这种能源可以源源不断地从自然界直接获取，故属于可再生能源。
18. 如图所示，酸甜多汁的水果提供的电能点亮了发光二极管，其中水果相当于电路中的__________，发光二极管主要由__________材料制成。如果其中一个二极管熄灭，其它依然发光，说明熄灭的二极管与其它二极管是__________（选填“串联”或“并联”）的。
【答案】电源 ；半导体 ； 并联
【解析】电源是提供电能的装置，水果能提供电能，在电路中相当于电源。
半导体材料应用广泛，如二极管、三极管等，发光二极管主要由半导体材料制成。
如果其中一个二极管熄灭，其它依然发光，根据串并联电路的特点：各支路互不影响，说明熄灭的二极管与其它二极管是并联的。
19. 用如图所示的装置可探究电流产生热量与___________（填“电流”或“电阻”）的关系，若通过R2的电流为1A，通电1min，R2产生的热量为___________J。若将R3更换为10Ω的电阻，___________（填“仍能”或“不能”）完成该实验探究。

【答案】电流 ；300 ； 仍能
【解析】根据控制变量法的思想，R1和R2的电阻相同，R3与R1并联进行分流，因此R1和R2的电流不同，所以可以探究电流产生热量与电流的关系。
根据焦耳定律，R2产生的热量Q=I2Rt=(1A)2×5Ω×1×60s=300J
若将R3更换为10Ω的电阻，R3仍与R1并联进行分流，R1和R2的电流仍然不同，因此仍能完成该实验探究。
20. 在“探究通电螺线管外部的磁场分布”的实验中：
（1）如图所示，闭合开关，小磁针的左端为S极，请画出通电螺线管线圈的缠绕方向；_______
（2）对调电源正、负极，小磁针N极指向与（1）中相反，通电螺线管外部的磁场方向与_______的方向有关；
（3）在螺线管中插入一根铁棒，可使通电螺线管的磁性 _______ 。
【答案】（1）见解析 （2）电流 （3）增强
【解析】【小问1】小磁针的左端是S极，右端是N极，根据同名磁极相互排斥，异名磁极相互吸引，所以可以判断螺线管的右端是N极，左端是S极；由图知，电流从螺线管的右端进入，从左端流出，可以画出螺线管的绕法。如图所示：
【小问2】对调电源正、负极后重新实验，此时电流方向改变，发现小磁针静止时N极指向与原来相反，说明通电螺线管的磁场方向与电流方向有关。
【小问3】通电螺线管中插入一根铁棒，铁棒被通电螺线管的磁场磁化，磁化后的铁棒也成了一个磁体，这样由于两个磁场互相叠加，从而使螺线管的磁性大大增强。
三、实验探究题：本题共4小题，共30分。
21. 用如图所示实验装置，探究室温下冰熔化时温度的变化规律。

（1）将冰打碎后放入烧杯，温度计插入碎冰中。图中温度计示数为__________℃；
（2）由实验数据绘制成图所示图像，可知， AB段该物质是__________态， BC段__________（选填“需要”或“不需”）吸热； 由实验可知，冰属于__________（选填“晶体”或“非晶体”）；
（3）研究表明晶体的熔点与压强有关，压强越大，晶体的熔点越低，如图，在温度较低的环境中，将拴有重物的细金属丝挂在冰块上，金属丝下方与冰接触处的压强__________（选填“增大”或“减小”），从而使冰的熔点__________（选填“升高”或“降低”）了，金属丝下方的冰块熔化，熔化而成的水又很快凝固，金属丝穿冰块而过且不留缝隙。
【答案】 （1）-3 （2）固 ；需要 ；晶体 （3）增大 ；降低
【解析】（1）由图可知，温度计分度值为1℃，液面在0以下第三个刻度，所以温度计示数为-3℃。
（2）观察图像可知，冰在B点还未开始熔化，即 AB段该物质为固态；在C点已经完全熔化，而在BC段处于熔化过程中，吸收热量，温度保持不变，说明冰有固定的熔化温度，为晶体。
（3）晶体的熔点与压强有关，压强越大，晶体的熔点越低。将拴有重物的细金属丝挂在冰块上，压力一定，金属丝下方与冰接触处的部分受力面积较小，增大了压强，从而降低冰的熔点，使金属丝下方的冰块先其它部分的冰熔化。
22.
（1）如图甲所示，将小铁钉靠近磁铁N极，小铁钉被吸引获得______性。此时，小铁钉相当于一个______，钉尖是______极。如图乙所示，给磁铁加热一段时间后，小铁钉会掉落，表明磁铁的磁性可能与______有关；
（2）用一个磁性很强的磁铁球靠近一块铝板，铝板______（选填“能”或“不能”）被吸引。如图丙所示，把磁铁球做成单摆悬挂起来，使其来回摆动，将铝板放到摆的下方，当磁铁球靠近铝板时，摆动速度明显变小，并且很快停止摆动。磁铁球在铝板上方摆动，相当于铝板在磁场中运动，可能会产生______。
【答案】 （1） 磁； 磁体；S ；温度（2）不能 ； 电流
【解析】（1）小铁钉靠近磁铁N极，小铁钉被磁化，所以小铁钉获得磁性。
磁化后的小铁钉相当于一个磁体，小铁钉靠近磁铁N极，所以钉尖是S极。
加热一段时间后，温度升高，小铁钉掉落，磁性减弱，说明磁铁的磁性可能与温度有关。
（2）铝不是磁性材料，所以铝板不能被磁化，所以铝板不能被吸引。
铝是导体，铝板在磁场中运动，根据电磁感应原理可知，会产生感应电流。
23. 在探究“电流与电阻关系”实验时，老师给小明提供了如下器材：电源（电压恒定为4.5V），电流表，电压表，开关各一个，滑动变阻器甲“10Ω；2A”和滑动变阻器乙“20Ω；1A”各一个，定值电阻5Ω、10Ω、15Ω各一个，导线若干。

（1）注意在连接电路时，开关必须处于__________状态；
（2）用笔画线代替导线，将图甲的实验电路连接完整（要求：滑动变阻器滑片P向左滑动时电流表示数变大，导线不允许交叉）__________；
（3）正确连接电路后闭合开关，发现电流表有示数，无论怎样移动滑片P，电压表都无示数，则故障可能是__________（答出一种情况即可）；
（4）排除故障后，小明把5Ω的电阻接入电路中，移动滑片P到适当位置，读出电流表示数如图乙所示，正确记录后，小明又改用10Ω电阻继续实验，闭合开关后，小明应将滑片P向__________（选填“左”或者“右”）移动至电压表示数为__________V；
（5）小明在实验中所选用的滑动变阻器应该是__________（选填“甲”或“乙”）；
（6）利用老师给的器材，还能完成的电学实验有：__________（写出一个即可）。
【答案】 （1）断开 （2） 见解析
（3）定值电阻短路（电压表短路） （4）右 ；2.5
（5）乙 （6）探究电流和电压的关系（测定值电阻的阻值）（答案合理即可）
【解析】（1）在连接电路时，为保护电路，要先断开开关。
（2）由题意知，当滑动变阻器A端与定值电阻正接线柱连接，使得滑动变阻器与定值电阻串联接入电路，滑动变阻器滑片P向左滑动时，接入电路的电阻变小，根据欧姆定律可知，电路中的电流变大，从而电流表示数变大，如图所示：

（3）由题意知，电流表有示数，说明电路有电流为通路，而此时电压表无示数，说明与电压表并联的电阻R短路。
（4）有图乙知，电流表接入量程为0~0.6A，且最小分度值为0.02A，则电流表示数为0.5A。根据可得，电压表示数为
小明又改用10Ω电阻继续实验，应利用控制变量法，保持电压表示数不变，根据串联电路分压特点，为控制定值电阻两端电压保持不变，此时应滑动变阻器滑片P向右移动，增大接入电路电阻，从而增大滑动变阻器两端电压。
（5）实验中使用的定值电阻阻值最大为15Ω时，根据串联电路电压的规律，变阻器分得的电压
变阻器分得的电压为电压表示数倍数为
根据分压原理，当接入15Ω电阻时，变阻器连入电路中的电阻为
因此小军实验所选用的滑动变阻器应该是乙“20Ω；1A”。
（6）电流表可测量电路中电流，电压表可测量用电器两端电压，因此还可通过该实验装置探究电流和电压的关系和测定值电阻的阻值的实验。
24. 小明用标有“2.5V”字样的小灯泡做“测量小灯泡的电功率”实验，设计了如图甲所示的电路图。
（1）闭合开关前，应将滑动变阻器的滑片置于 _____ （选填“a”或“b”）端，闭合开关后，发现小灯泡不亮，则电路故障可能是滑动变阻器 _______ （选填“短路”或“断路”）；
（2）排除故障后，某次实验电压表的示数如图乙所示，为 ________ V；小明测得多组数据，并画出如图丙所示的图像，由图像可知小灯泡正常发光时电阻为_________ Ω，小灯泡的额定功率为 _____ W；
（3）图丙的图像是一条曲线的原因是小灯泡的电阻随温度升高而 _______ （选填“增大”或“减小”）。
（4）受到上述实验的启发，为测量高温物体的温度，小明将图甲电路改装成一个简易的温度传感器。思路如下：将图甲中的小灯泡换成与灯丝同种材料的电阻丝（从电表的示数随待测物体的温度变化关系进行阐述）。答：________。
【答案】（1）b ；断路
（2）1.2 ； 6.25 ； 1
（3）增大 （4）温度越高，电阻丝的电阻越大，根据串联电路分压原理可知，电阻丝两端的电压越大，因此选择电压表改装为温度显示仪。
【解析】【小问1】闭合开关前，为了保护电路，应将滑动变阻器的滑片置于阻值最大处的b端。闭合开关，小灯泡不亮，若滑动变阻器被短路，则相当于导线，小灯泡两端电压等于电源电压，小灯泡可以发光，故不可能是滑动变阻器短路，若滑动变阻器断路，则电路中电流为0，小灯泡不发光，故电路故障可能是滑动变阻器断路。
【小问2】如图乙所示，电压表量程是0~3V，分度值为0.1V，故电压表示数为1.2V。
小灯泡额定电压为2.5V，由图丙可知，小灯泡正常发光时的电流为0.4A，则小灯泡电阻为。
小灯泡的额定功率为。
【小问3】由图丙可知，随着电压的升高，电流变大，小灯泡的功率越来越大，灯丝温度升高，曲线越来越靠近电压轴，故电阻值越来越大，所以小灯泡的电阻随着温度的升高而逐渐增大。
【小问4】当电阻丝温度升高时，电阻丝的电阻增大，电路总电阻增大，电流表示数减小，滑动变阻器的阻值不变，电路中的电流减小，根据U= IR 可知，滑动变阻器两端电压减小，电源电压不变，电阻丝两端电压升高，电压表示数增大，即随着电阻丝温度的升高，电压表示数增大。电流表示数减小，故将电压表或电流表改为温度显示仪均可以。
四、综合应用题：本题共3小题，共25分。
25. 国家提倡节能减排，各地“煤改气”正在积极进行，某同学计算他家天然气烧水的热效率，将的水倒入烧水壶中，并测出水温为20℃，在一个标准大气压下，把水刚加热到时，测出消耗天然气0.048m3，已知水的比热容c水＝4.2×103J/（kg•℃），天然气热值约为q＝4.0×107J/m3。求：
（1）将这些水烧开，需吸收多少热量；
（2）在这种情况下，燃烧的天然气放出了多少热量；
（3）他家天然气灶的效率。
【答案】（1）6.72×105J （2）1.92×106J （3）35%
【解析】【小问1】水吸收的热量Q吸＝c水m（t﹣t0）＝4.2×103J/（kg•℃）×2kg×（100℃﹣20℃）＝6.72×105J
【小问2】天然气完全燃烧放出的热量Q放＝qV＝4.0×107J/m3×0.048m3＝1.92×106J
【小问3】天然气灶的效率
26. 在“电路”的学习中，小嘉连接了如图（a）所示的电路．已知电源电压为12V保持不变，电阻的阻值为10Ω，滑动变阻器上仅能看清“1A”字样，电压表表盘如图（b）所示．闭合开关S，电压表示数为5V。求：
（1）通过电阻的电流；
（2）滑动变阻器接入电路的电阻值；
（3）在保证电路安全的情况下，移动滑动变阻器滑片P，电压表示数的最大变化量为8V，求滑动变阻器的最大阻值。
【答案】（1） （2） （3）
【解析】【小问1】分析电路结构可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端的电压，根据题干可知，电阻的阻值为10Ω，闭合开关S，电压表示数为5V，则通过电阻的电流
【小问2】根据串联电路电压的规律可知，电源电压为12V，定值电阻两端的电压为5V，则滑动变阻器两端的电压
串联电路电流处处相等，即
滑动变阻器接入电路的电阻值
【小问3】当滑动变阻器阻值最小时，电路中电流最大，定值电阻两端的电压最大，根据题干可知，整个电路最大电流，此时定值电阻分得的电压为
根据题干可知，在保证电路安全的情况下，移动滑动变阻器滑片P，电压表示数的最大变化量为8V，即当滑动变阻器阻值最大时，电路中电流最小，定值电阻两端的电压最小为
此时电路中的电流
根据串联电路电压的规律可知，滑动变阻器阻值最大时，其两端的电压为
滑动变阻器的最大阻值
27. 如图甲为一只家用电吹风，它内部有一根电热丝和一个产生强风的风扇。
（1）小丽给家里的猫咪洗完澡，用电吹风帮猫咪吹干毛发后，发现原本干净的电吹风尾部吸附了不少毛发，造成这一现象的物理原理是 _____；
（2）如图乙为电吹风的内部电路简图，通过开关S1和S2实现冷风和热风两挡功能，电热丝应该接在图中 _____（选填“A”或“B”）位置；
（3）该电吹风的部分参数如上表，闭合开关S1，通过风扇的电流是多少？（保留两位小数）（ ）
【答案】（1）流速大的地方压强小 （2） B （3）0.18A
【解析】（1）电吹风吹风时，电吹风尾部的空气流速较快，压强较小，于是空气中的毛发便被吸附在压强较小的电吹风尾部，因此造成这一现象的物理原理是流体的流速越快，压强越小。
（2）由图乙可知，开关S1在干路上，S2控制B，无论是吹冷风还是吹热风，电动机均需工作，因此开关S1控制电动机和电热丝，S2控制电热丝，则A处应该接电动机，B处接电热丝。
（3）闭合开关S1，电动机单独工作，吹冷风；由P=UI可得，电吹风正常工作时，通过风扇的电流为额定电压
220V
热风功率
1250W
冷风功率
40W
