高二年级技术学科试题
考生须知：
1.本卷共 12 页满分 100 分，考试时间 90 分钟。
2.答题前，在答题卷指定区域填写班级、姓名、考场号、座位号及准考证号并填涂相应数字。
3.所有答案必须写在答题纸上，写在试卷上无效。
4.考试结束后，只需上交答题纸。
第二部分 通用技术
三、选择题（本大题共 12 小题，每小题 2 分，共 24 分。每小题列出的四个备选项中只有一
个是符合题目要求的，不选、多选、错选均不得分）
1. 如图所示为一款新型智能水杯及其评价图。根据评价图，下列分析中不恰当 是（ ）
A. 价格较贵 B. 外形较美观 C. 携带方便 D. 保温性能好
2. 如图所示为某品牌的磁吸式相机级镜头，体积小巧、时尚便捷。下列关于该磁吸式相机级镜头的说法中，
不恰当的是（ ）
A. 体积小巧，携带方便，主要考虑了人的因素
B. 采用磁吸方式连接，使用光通信技术进行数据传输，体现了人机关系中的高效目标
C. 镜头通过手机提供算力，将数据直接导入手机相册，体现了技术的目的性
D. 磁吸吸附力的设计需考虑镜头重量与拆卸需求的平衡

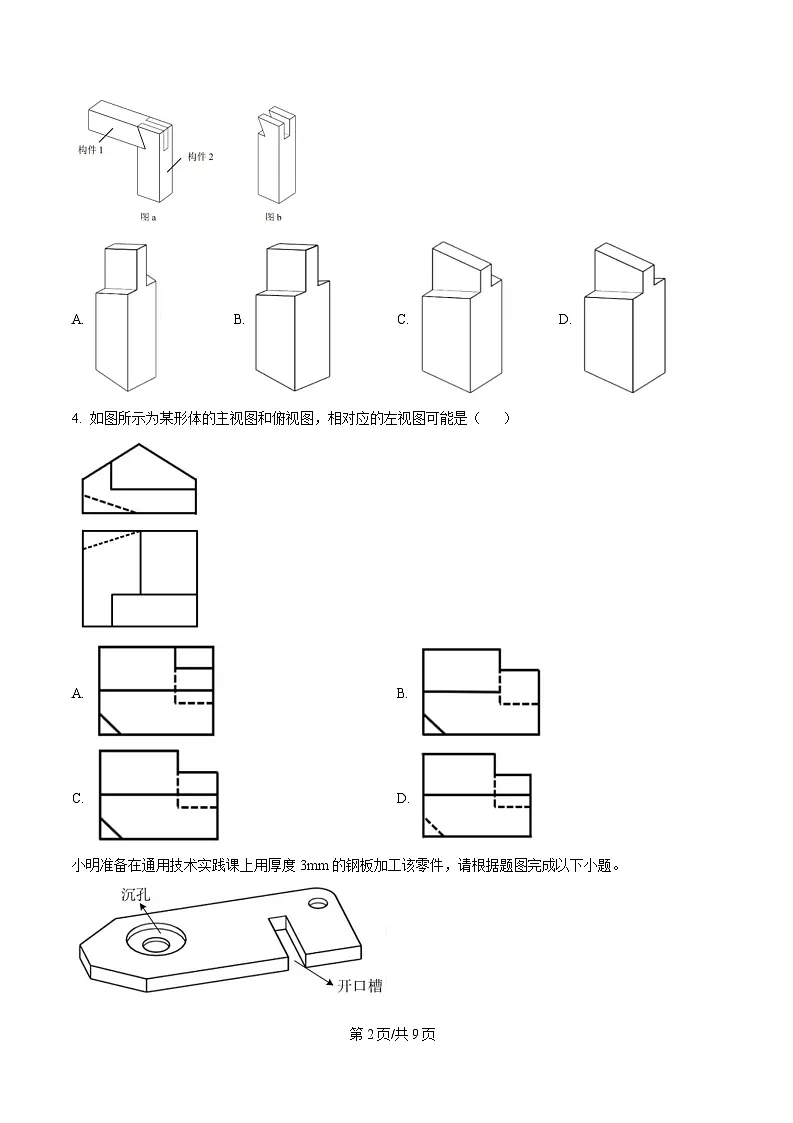

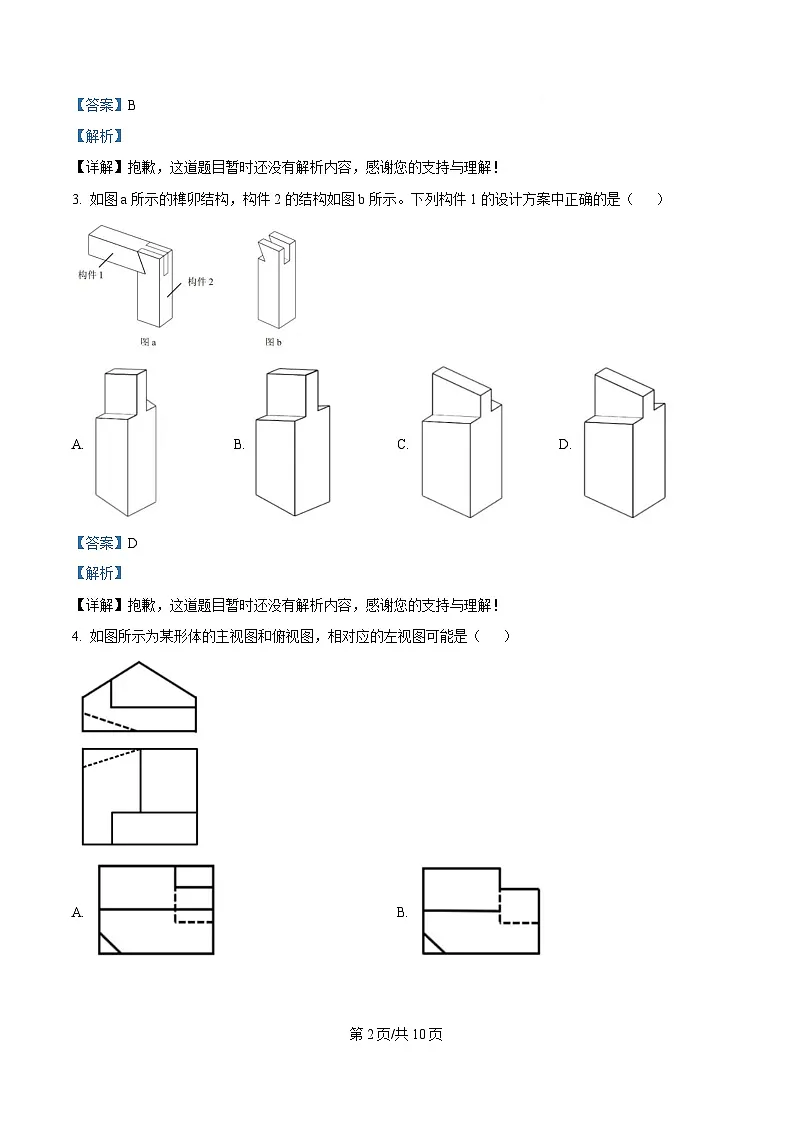

3. 如图 a 所示的榫卯结构，构件 2 的结构如图 b 所示。下列构件 1 的设计方案中正确的是（ ）
第 1页/共 9页
A. B. C. D.
4. 如图所示为某形体的主视图和俯视图，相对应的左视图可能是（ ）
A. B.
C. D.

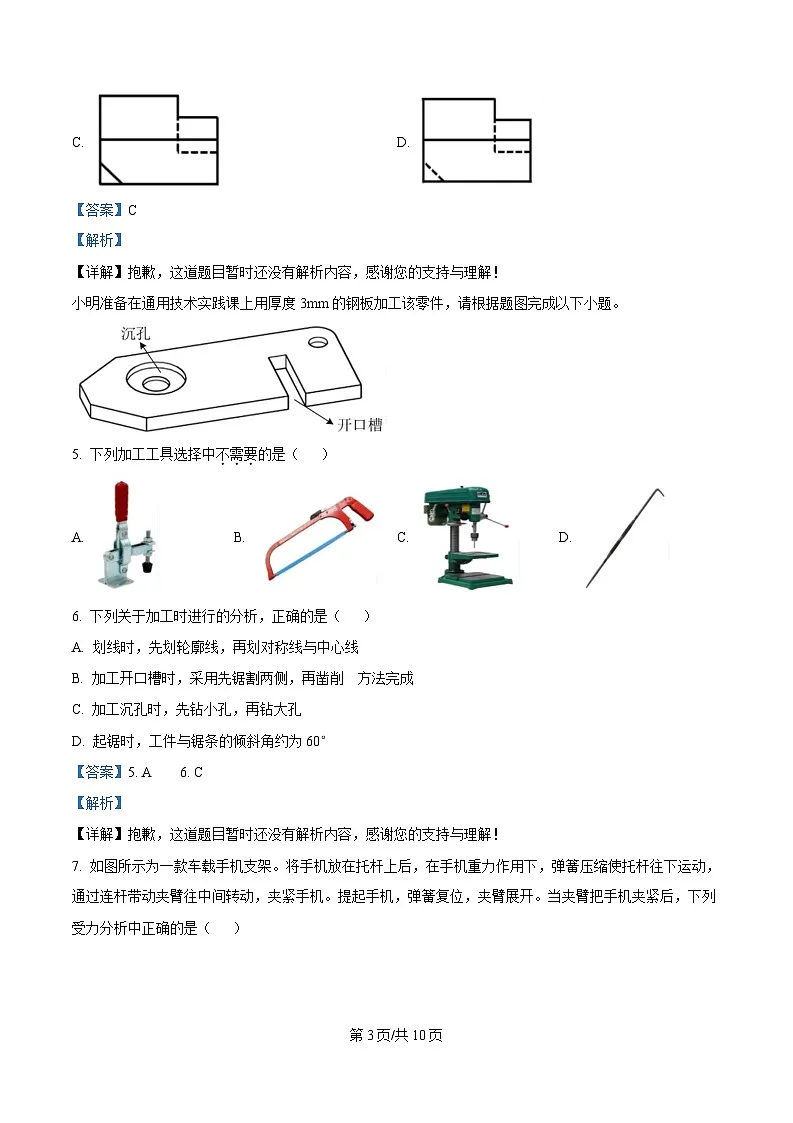

小明准备在通用技术实践课上用厚度 3mm 的钢板加工该零件，请根据题图完成以下小题。
第 2页/共 9页

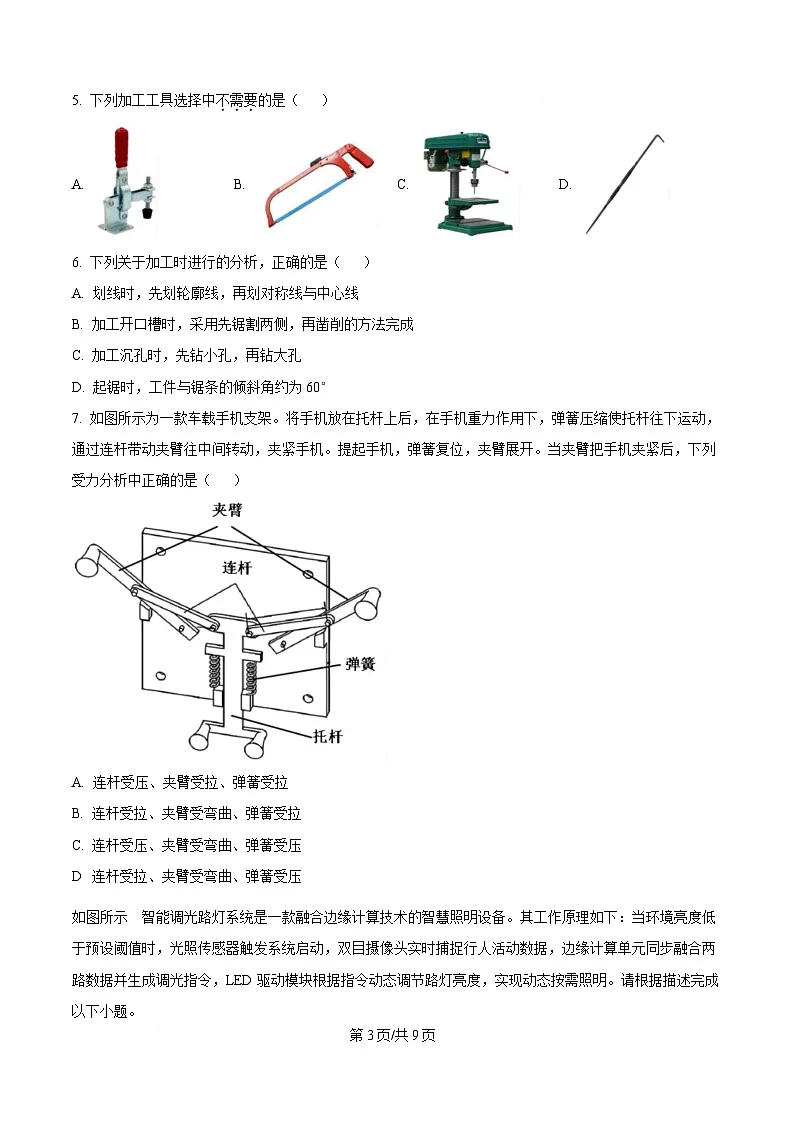

5. 下列加工工具选择中不需要的是（ ）
A. B. C. D.
6. 下列关于加工时进行的分析，正确的是（ ）
A. 划线时，先划轮廓线，再划对称线与中心线
B. 加工开口槽时，采用先锯割两侧，再凿削的方法完成
C. 加工沉孔时，先钻小孔，再钻大孔
D. 起锯时，工件与锯条的倾斜角约为 60°
7. 如图所示为一款车载手机支架。将手机放在托杆上后，在手机重力作用下，弹簧压缩使托杆往下运动，
通过连杆带动夹臂往中间转动，夹紧手机。提起手机，弹簧复位，夹臂展开。当夹臂把手机夹紧后，下列
受力分析中正确的是（ ）
A. 连杆受压、夹臂受拉、弹簧受拉
B. 连杆受拉、夹臂受弯曲、弹簧受拉
C. 连杆受压、夹臂受弯曲、弹簧受压
D 连杆受拉、夹臂受弯曲、弹簧受压
如图所示 智能调光路灯系统是一款融合边缘计算技术的智慧照明设备。其工作原理如下：当环境亮度低
于预设阈值时，光照传感器触发系统启动，双目摄像头实时捕捉行人活动数据，边缘计算单元同步融合两
路数据并生成调光指令，LED 驱动模块根据指令动态调节路灯亮度，实现动态按需照明。请根据描述完成
以下小题。
第 3页/共 9页
8. 下列关于智能调光路灯系统的分析中，不恰当的是（ ）
A. 系统需定期维护以保持正常运行
B. 光照传感器与摄像头协同工作才会影响最终调光结果
C. 该边缘计算单元的算力上限属于系统的影响因素
D. 可选择防水等级更高的传感器以适应户外环境
9. 针对智能调光路灯系统，下列从控制系统角度进行的分析中，不恰当的是（ ）
A. 边缘计算单元为控制器
B. 被控对象是路灯
C. 光照传感器检测输入量
D. 树木枝叶晃动遮挡摄像头属于该控制的干扰因素
10. 如图所示为声音音量指示器电路图，下列元器件中不需要的是（ ）
A. B.
第 4页/共 9页
C. D.
11. LED 数码管是由多个 LED 封装在一起组成“8”字型的发光器件，它内部有八个发光段（7 段+小数点），
这些段分别用字母 a、b、c、d、e、f、g 和 dp 来表示。如图所示为共阳极 LED 数码管，若想显示数字“2”，
则 A、B、C、D、E、F、G 端应为（ ）
A. 0010010 B. 0110011 C. 0100100 D. 0000100
12. 如图所示为三极管实验电路图，此时 V1 读数为 3V，下列分析中错误的是（ ）
A. 此时三极管处于放大状态
B. 适当调大 R2，A2 读数不变，V1 读数变大
C. 适当调大 R3，A2 读数不变，V1 读数变小
D. 将电源 6V 增加到 9V 时，A1 读数基本不变，V1 读数变大
四、非选择题（本大题共 3 小题，第 28 小题 8 分，第 29 小题 10 分，第 30 小题 8 分，共 26
分。在各小题中的“________”处填写合适选项的字母编号，特殊说明按要求作答）
13. 小明想利用通用技术上所学的知识，设计制作一款可折叠的小板凳。请完成以下任务：
（1）要实现该设计产品的各项功能，需要考虑自身设计能力、成本等诸多限制因素，该阶段属于设计一般
过程的（单选）________环节
A. 明确问题 B. 设计分析 C. 方案构思 D. 方案优化
第 5页/共 9页
（2）小明在方案构思的过程中，把小板凳分解成凳脚、凳面、支撑杆等要素后，分别对各个要素进行具体
构思，再整合得出 4 个比较合理的设计方案。小明采用的构思方法是（单选）________
A. 联想法 B. 仿生法 C. 设问法 D. 形态分析法
（3）小明完成折叠小板凳的设计方案后，准备制作模型研究其性能以及人机关系，并用于技术试验，那小
明应该制作的模型是________
A. 草模 B. 概念模型 C. 结构模型 D. 功能模型
（4）小明准备制作如图所示的小板凳，从结构的角度分析，下列说法正确的是（多选）________
A. 选择一定厚度的实木板作为主要材料，可以提高结构的强度
B. 可以通过适当增加横档重量提高结构稳定性
C. 连接处 1 与连接处 2 可采用刚连接 方式，提高结构强度
D. 改变连接处 1 的连接方式，以及限位槽的设计，实现了小板凳的折叠与稳固，说明功能的实现需要相应
的结构来保证
14. 某小区为解决停车难问题，引入了沉井式立体车库，如图 a 所示。车辆停至地表停车位后，由升降旋转
平台将其带到有空余车位的楼层，平台旋转将车身与停车位正对，再由专门的挪移托盘将车辆送至停车位。
具体停车过程：挪移托盘将汽车从车轮卡槽挪出，向前移动至停车位，下降后车轮落在对应的车轮卡槽，
挪移托盘上与轮胎契合的齿，会在合适的位置自动伸出和缩回，如图 b 所示。请你帮助小明设计该挪移托
盘升降移动的机械部分。已知单层车位尺寸为 6m×2.3m，升降旋转平台直径为 6m，托盘最大承重 2 吨。
设计要求如下：
第 6页/共 9页
（a）托盘需实现垂直升降和水平移动；
（b）装置需具备自锁功能，防止停电或故障时托盘坠落；
（c）装置工作平稳可靠；
（d）采用电机驱动（数量不限）；
（e）不考虑旋转平台旋转时对装置的影响。
（1）请在头脑中构思符合设计要求的多个方案，并画出其中最优方案的设计草图（装置安装涉及的车位轨
道部分可以用线条表示，电机可用方框表示，对称装置只需绘制一侧），简要说明方案的工作过程________
（2）在草图上标注主要尺寸________
（3）安装后对挪移托盘升降移动的机械部分进行技术试验，并设计了试验方案，下列说法不合理的是（单
选）________
A. 用虚拟试验法检验装置能否把车辆移动到指定位置
B. 在升降旋转平台加载 2 吨重的重物，启动电机观察其能否正常运行
C 分析试验结果，撰写试验报告
15. 如图 a 中沉井式停车系统需在车辆驶入正确位置且人离开时才会启动工作，为更好研究该系统，小明设
计了如图 b 所示的电路模型，Rv 为压敏电阻，阻值随压力的增大而减小，人体感应模块检测到人体热辐射
信号时，持续输出高电平，反之输出低电平，发光二极管 VD1 发光代表装置启动。
请完成以下任务：
第 7页/共 9页
（1）为实现上述功能，请选择合适的逻辑门补全题图 b 虚线框中的电路，以下选项合理的是（单选）________
A. B. C. D.
（2）小明搭建了电路并通电测试，发现 VD1 始终不发光，可能的原因是（单选）________
A. Rv 断路 B. R1 阻值过小 C. R2 连焊
（3）沉井式车库对温度、湿度都有相应的要求，湿度过高易导致金属部件锈蚀、增加电气设备短路风险，
湿度过低可能引发静电集聚，为更好地保障车库正常工作，小明设计了如图 c 所示的湿度控制电路，将湿
度控制在 55％-65%之间，发光二极管指示除湿机的工作状态，发光时代表除湿机工作。若要将下限湿度调
高为 60%，合理的措施有（单选）________
A. 调大 Rp1 B. 调小 Rp1 C. 调大 Rp2 D. 调小 Rp2
（4）因操作不当，损坏了与非门电路，现在用或非门代替，请在图 d 虚线框中画出电路图，要求保持原来
的功能。
