浙江省金砖高中联盟2024-2025学年高二下学期期中联考通用技术试卷（Word版附解析）

这是一份浙江省金砖高中联盟2024-2025学年高二下学期期中联考通用技术试卷（Word版附解析），文件包含浙江省金砖高中联盟2024-2025学年高二下学期期中考试技术试题-高中通用技术原卷版docx、浙江省金砖高中联盟2024-2025学年高二下学期期中考试技术试题-高中通用技术Word版含解析docx等2份试卷配套教学资源，其中试卷共17页， 欢迎下载使用。
个是符合题目要求的，不选、多选、错选均不得分）

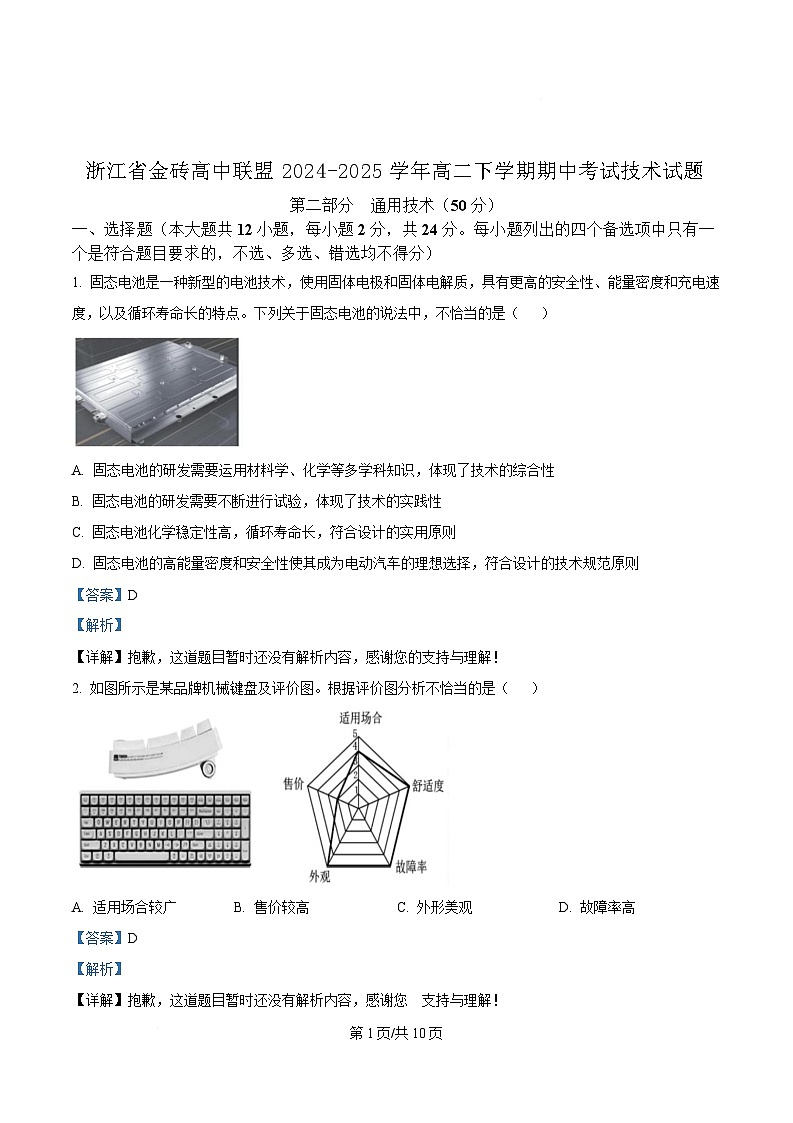

1. 固态电池是一种新型的电池技术，使用固体电极和固体电解质，具有更高的安全性、能量密度和充电速
度，以及循环寿命长的特点。下列关于固态电池的说法中，不恰当的是（ ）
A. 固态电池的研发需要运用材料学、化学等多学科知识，体现了技术的综合性
B. 固态电池的研发需要不断进行试验，体现了技术的实践性
C. 固态电池化学稳定性高，循环寿命长，符合设计的实用原则
D. 固态电池的高能量密度和安全性使其成为电动汽车的理想选择，符合设计的技术规范原则
【答案】D
【解析】
【详解】抱歉，这道题目暂时还没有解析内容，感谢您的支持与理解！
2. 如图所示是某品牌机械键盘及评价图。根据评价图分析不恰当的是（ ）
A. 适用场合较广 B. 售价较高 C. 外形美观 D. 故障率高
【答案】D
【解析】
【详解】抱歉，这道题目暂时还没有解析内容，感谢您 支持与理解！
第 1页/共 10页

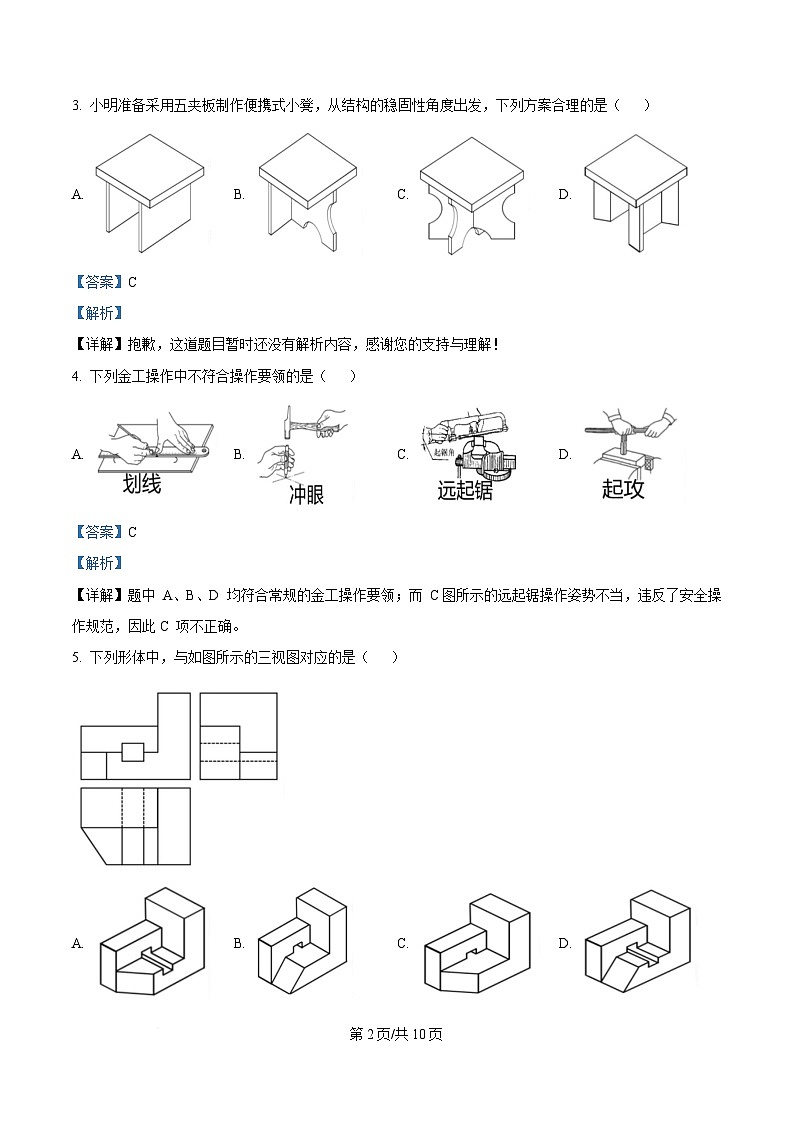

3. 小明准备采用五夹板制作便携式小凳，从结构的稳固性角度出发，下列方案合理的是（ ）
A. B. C. D.
【答案】C
【解析】
【详解】抱歉，这道题目暂时还没有解析内容，感谢您的支持与理解！
4. 下列金工操作中不符合操作要领的是（ ）
A. B. C. D.
【答案】C
【解析】
【详解】题中 A、B、D 均符合常规的金工操作要领；而 C 图所示的远起锯操作姿势不当，违反了安全操
作规范，因此 C 项不正确。
5. 下列形体中，与如图所示的三视图对应的是（ ）
A. B. C. D.
第 2页/共 10页
【答案】A
【解析】
【详解】观察此形体的三视图来分析，满足三视图要求的零件图是 A 图，故选 A。

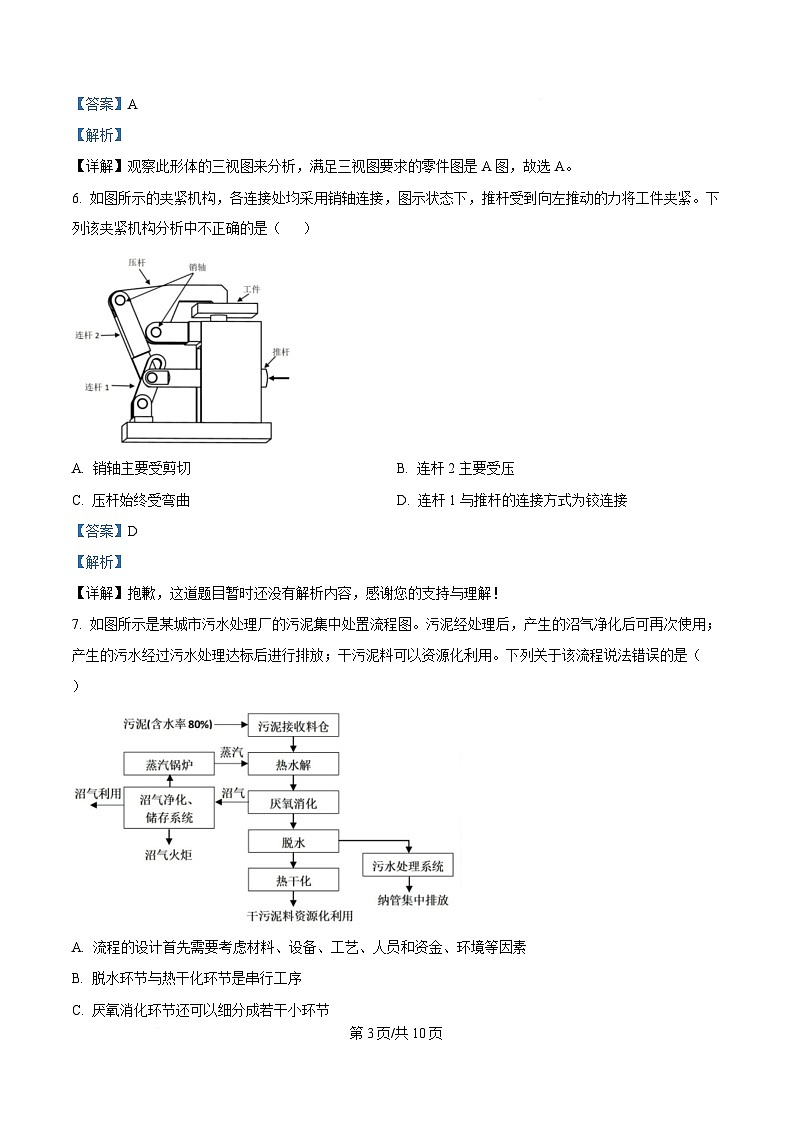

6. 如图所示的夹紧机构，各连接处均采用销轴连接，图示状态下，推杆受到向左推动的力将工件夹紧。下
列该夹紧机构分析中不正确的是（ ）
A. 销轴主要受剪切 B. 连杆 2 主要受压
C. 压杆始终受弯曲 D. 连杆 1 与推杆的连接方式为铰连接
【答案】D
【解析】
【详解】抱歉，这道题目暂时还没有解析内容，感谢您的支持与理解！
7. 如图所示是某城市污水处理厂的污泥集中处置流程图。污泥经处理后，产生的沼气净化后可再次使用；
产生的污水经过污水处理达标后进行排放；干污泥料可以资源化利用。下列关于该流程说法错误的是（
）
A. 流程的设计首先需要考虑材料、设备、工艺、人员和资金、环境等因素
B. 脱水环节与热干化环节是串行工序
C. 厌氧消化环节还可以细分成若干小环节
第 3页/共 10页
D. 该流程中的各个环节时序不能颠倒
【答案】A
【解析】
【详解】A 项中的流程设计需要综合考虑各种因素，但不需要考虑到人员，错误；B 项从图示可见，污泥
经“脱水”后再进入“热干化”，二者确为串行工序；正确，C 项厌氧消化本身可进一步细分为进料、加
热、搅拌、降解等子环节，符合事实，正确；D 项说各环节“时序不能颠倒”该说法正确。故选 A。

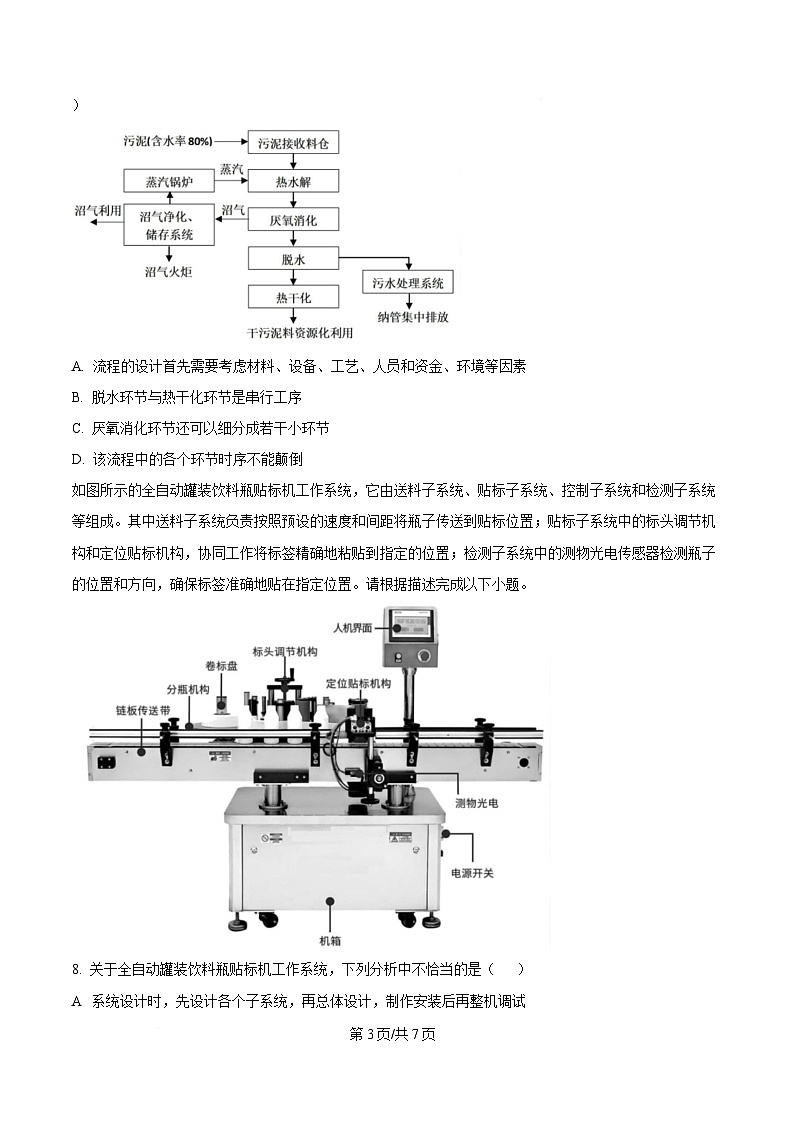

如图所示的全自动罐装饮料瓶贴标机工作系统，它由送料子系统、贴标子系统、控制子系统和检测子系统
等组成。其中送料子系统负责按照预设的速度和间距将瓶子传送到贴标位置；贴标子系统中的标头调节机
构和定位贴标机构，协同工作将标签精确地粘贴到指定的位置；检测子系统中的测物光电传感器检测瓶子
的位置和方向，确保标签准确地贴在指定位置。请根据描述完成以下小题。
8. 关于全自动罐装饮料瓶贴标机工作系统，下列分析中不恰当的是（ ）
A. 系统设计时，先设计各个子系统，再总体设计，制作安装后再整机调试
B. 送料子系统的送料速度要与贴标子系统的贴标速度相匹配，体现了系统的相关性
C. 设计时，需要对传送带送料速度、间距等参数进行建模，体现了系统分析的科学性原则
D. 设计人员的人员分工及设计水平是该系统优化的影响因素
9. 关于贴标子系统，下列控制过程分析中正确的是（ ）
A. 被控对象是饮料瓶
B. 标头调节机构和定位贴标机构属于执行器
第 4页/共 10页
C. 测物光电传感器是该系统的反馈装置
D. 贴标位置的改变会引起输出发生变化，所以它是该系统的干扰因素
【答案】8. A 9. B
【解析】
【详解】1.分析全自动罐装饮料瓶贴标机工作系统，B、C、D 项说法是正确的，而 A 项中说法错误，一般
系统设计时，都是先进行总体设计，然后再设计各个子系统，制作安装后再调试。故选 A。
2.关于对贴标子系统，通过对控制系统的方框图分析，A、C、D 说法都是错误的，而 B 项执行器是标头调
节结构和定位贴标机构，说法正确，故选 B。
10. 小明准备用面包板搭建如图所示的路灯控制电路，下列电子元器件中不需要的是（ ）
A B. C. D.
【答案】B
【解析】
【详解】抱歉，这道题目暂时还没有解析内容，感谢您的支持与理解！
11. 如图所示的电路，A、B 为输入信号，F 为输出信号，三极管工作在开关状态。下列输入与输出波形可
能的是（ ）
第 5页/共 10页
A. B.
C. D.
【答案】C
【解析】
【详解】由电路中两个二极管从两路输入分别“汇总”到三极管基极、并使三极管工作于开关方式可知，
这实际上实现的是“与非”（NAND）功能：当 A、B 同时为高电平时，三极管饱和导通，输出 F 被拉低；
只要有一路输入为低电平，三极管截止，输出 F 保持高电平。比对选项中输出信号随 A、B 同时高时才为
低、其余情况为高的波形，可知正确选项应为 C。故选 C。
12. 如图所示的锂电池充电电路，GB 为充电电池，Rp1 可调节充电电池电压，稳压管 V2 的稳压值为 3.4V，
LED 发光时压降为 1.8V，V1、V3、VT1 和 VT2 均为硅管。下列分析中正确的是（ ）
A. GB 充电时，流入电池的电流大小始终不变
B. GB 充电的电压可调节范围为 2V-3.9V
C. GB 充到 2.5V 且 LED 发光时，VT1 处于饱和状态
D. Rp2 断路时，GB 停止充电
【答案】B
【解析】
【详解】Aꢀ项说“充电电流始终不变”显然不对，随着电池电压上升，电路中各管脚电位发生变化，充电
电流也会随之减小；Bꢀ项给出的“2ꢀV—3.9ꢀV”符合实际的锂电池充电需求；Cꢀ项中电池电压仅到ꢀ2.5ꢀVꢀ时，
即便ꢀLEDꢀ点亮，VT₁也并不会立即进入饱和状态；Dꢀ项“Rp₂断路时，GB 停止充电”是错误的，因为 Rp₂
第 6页/共 10页
处于其中一条供电回路中，一旦开路，有电源电压向电池提供电流，不可能停止充电。故选 B。
二、非选择题（本大题共 3 小题，共 26 分。其中第 28 小题 8 分，第 29 小题 10 分，第 30 小
题 8 分。各小题中的“__________”处填写合适选项的字母编号）
13. 小明所在小区对面是一所小学，他发现每到上学和放学时段，总有一些家长无视交警指挥，带着孩子横
穿马路，既有安全隐患，又会造成车辆拥堵。于是他准备设计并制作一款道路手动伸缩隔离护栏，红灯亮
时，展开护栏；绿灯亮时，收缩护栏。请完成以下任务：
（1）小明发现问题的途径是____________（单选）
A. 观察日常生活 B. 收集和分析信息 C. 技术研究与技术试验
（2）小明对护栏的设计分析中，主要从“环境”角度考虑的是____________（多选）
A. 护栏可以快速展开和收缩
B. 护栏材料需要考虑防锈
C. 护栏底座安装万向轮，方便移动
D. 护栏采用红白相间 色彩
E. 护栏展开后的尺寸要考虑人行横道的宽度
（3）小明对护栏进行了设计分析后，接下来要做的事情是____________（单选）
A. 收集护栏相关的尺寸信息，并测量路面尺寸，明确问题
B. 构思护栏方案，并绘制草图
C. 绘制护栏加工图，并利用通用技术实践室制作护栏
（4）小明准备对制作好的护栏进行技术试验，以下环节合理的是____________（多选）
A. 对护栏进行展开和收缩，验证所设计的护栏能否实现伸缩
B. 将护栏展开至最大尺寸并用适当的力摇晃，测试它是否容易翻倒
C. 将护栏展开至最大尺寸，挂上 30kg 重物，记录护栏的变形情况
D. 分析试验结果，撰写试验报告
【答案】（1）A （2）BE （3）B （4）ABD
【解析】
第 7页/共 10页
【详解】(1)小明是在上、放学时段亲眼看到家长横穿马路而发现问题，属于“观察日常生活”获得的。故
选 A.
(2) 从“环境”角度考虑，主要是防锈（户外使用避免锈蚀）以及护栏展开后要适应人行横道的实际尺寸，
故选 B、E。
(3) 设计分析完成后，通常进入方案构思并绘制草图的阶段，故选“构思护栏方案，并绘制草图”。故选 B。
(4) A、B、D 对成品护栏进行技术试验，既要验证能否顺利伸缩、考察稳固性，又要测试承重和分析试验结
果并撰写报告，三项都合理。C 项将护栏展开至最大尺寸，做法不妥当，错误，故选 ABD。
14. 小明在对自己设计并制作的一款道路手动伸缩隔离护栏进行试验后发现，每次使用时需要手动伸缩护栏，
比较麻烦。于是决定对其进行改进，将其改造成与红绿灯联动：红灯亮时，控制电路驱动电机正转展开护
栏；绿灯亮时，控制电路驱动电机反转收缩护栏。请你帮助小明重新设计该装置的机械部分，已知路口宽
度为 5 米，设计要求如下：
A.红灯亮时，控制电路驱动电机正转展开护栏；绿灯亮时，控制电路驱动电机反转收缩护栏；
B.装置一侧固定在红绿灯杆上，不允许在红绿灯杆上做任何改动，红绿灯杆直径为 20cm；
C.一套装置采用一个电机驱动，电机可用方框表示；
D.装置工作平稳可靠。
请完成以下任务：
（1）根据题意及描述，填写改进后的红绿灯联动护栏自动控制系统方框图_____、_____、_____、______
（2）在头脑中构思符合设计要求的多个方案，画出其中最优方案的设计草图（装置安装涉及的电机可用方
框表示），简要说明方案的工作过程___
（3）在草图上标注主要尺寸______________________
【答案】（1） ①. 红绿灯信号 ②. 电动机 ③. 护栏 ④. 护栏 伸缩
（2）评分标准：能与红绿灯杆可靠连接；能实现展开与收缩功能；电机与机械装置可靠连接
第 8页/共 10页
（3）尺寸标注：与红绿灯杆连接；打开后尺寸；其它合理尺寸
【解析】
【详解】(1) 自动控制系统方框图的四个环节可依次填为：①红绿灯信号(输入) → 控制电路 → ②电动机(执
行器) → ③机械传动机构（护栏） → ④伸缩护栏(被控对象)
(2) 设计草图示例及工作过程说明要点： 结构示意：在红绿灯杆(直径约 20ꢀcm)上以夹具固定一个“电机方
框”，电机与剪式伸缩护栏通过传动齿轮/丝杆等传动机构连接；护栏收拢时竖直靠在杆上，占用空间小，
展开后可横跨约 5ꢀm 路口。 工作过程： 红灯亮时：控制电路令电机正转，通过传动机构将折叠护栏向外
水平展开。绿灯亮时：控制电路令电机反转，护栏自动收拢并靠回灯杆。
(3) 在草图上标注的主要尺寸可包括： 灯杆直径(≈20ꢀcm)。路口宽度(≈5ꢀm)。伸缩护栏的展开长度、高度等
(如展开长度 5ꢀm、高度 1ꢀm 左右)。上述设计能满足“一侧固定在灯杆、通过一个电机自动伸缩、与红绿灯
同步动作、工作平稳可靠”等要求。
15. 如图所示的温度控制电路中，Rt1、Rt2 是同一类型的热敏电阻，当温度低于下限时，电热丝开始加热，
高于上限时电热丝停止加热。根据描述和电路图，请完成以下各题：
（1）Rt1、Rt2 应选用_______________（单选）
A. 正温度系数热敏电阻 B. 负温度系数热敏电阻
（2）小明用合适 电子元器件搭建好电路后，在调试的过程中发现继电器始终无法吸合，可能的原因是
____________（多选）
A. R1 阻值太小 B. 二极管 V2 接反 C. R2 阻值太大 D. Rt2 连焊
（3）当上限温度与下限温度调试完成后，在电路正常工作时，电阻 Rp1 和 Rp2 的大小关系是____（单选）
A. Rp1>RP2 B. RP1
