2025年重庆市潼南区中考一模物理试题（原卷版+解析版）

这是一份2025年重庆市潼南区中考一模物理试题（原卷版+解析版），共27页。试卷主要包含了单项选择题，填空作图题，实验探究题，论述计算题等内容，欢迎下载使用。

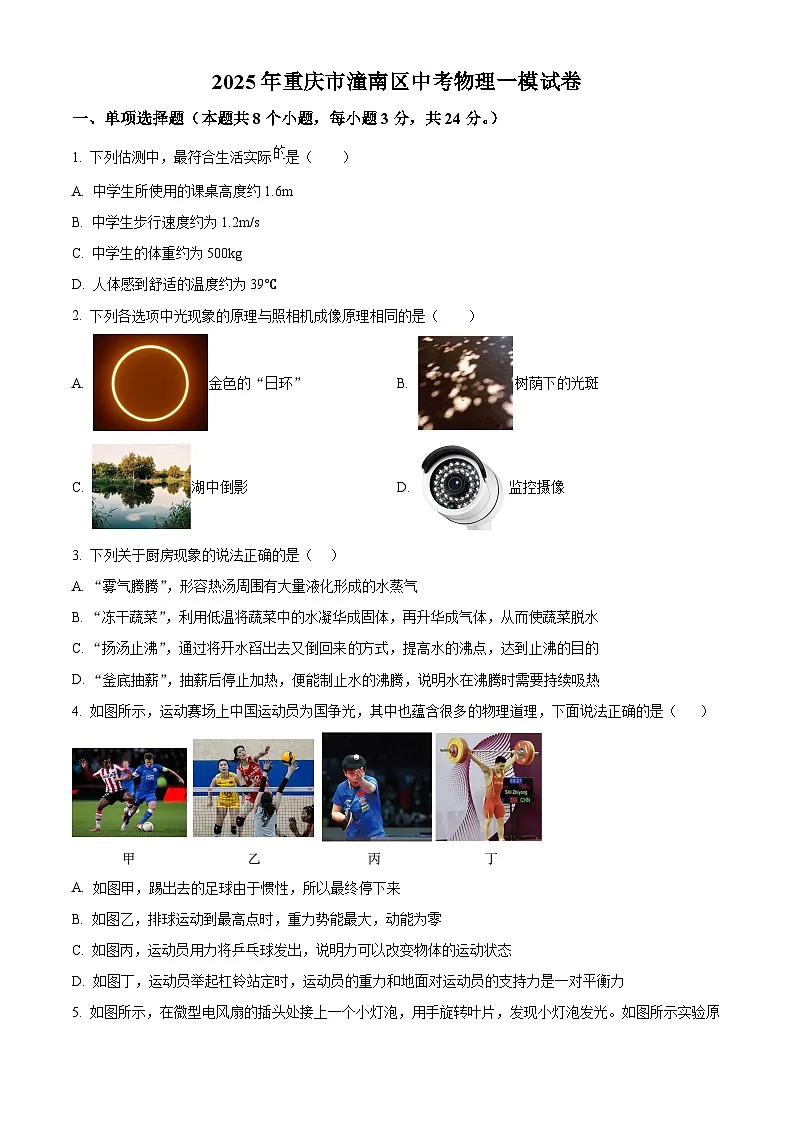

1. 下列估测中，最符合生活实际是（ ）
A. 中学生所使用的课桌高度约1.6m
B. 中学生步行速度约为1.2m/s
C. 中学生的体重约为500kg
D. 人体感到舒适的温度约为39℃
2. 下列各选项中光现象的原理与照相机成像原理相同的是（ ）
A. 金色的“日环”B. 树荫下的光斑
C. 湖中倒影D. 监控摄像
3. 下列关于厨房现象的说法正确的是（ ）
A. “雾气腾腾”，形容热汤周围有大量液化形成的水蒸气
B. “冻干蔬菜”，利用低温将蔬菜中的水凝华成固体，再升华成气体，从而使蔬菜脱水
C. “扬汤止沸”，通过将开水舀出去又倒回来方式，提高水的沸点，达到止沸的目的
D. “釜底抽薪”，抽薪后停止加热，便能制止水的沸腾，说明水在沸腾时需要持续吸热
4. 如图所示，运动赛场上中国运动员为国争光，其中也蕴含很多的物理道理，下面说法正确的是（ ）
A. 如图甲，踢出去的足球由于惯性，所以最终停下来
B. 如图乙，排球运动到最高点时，重力势能最大，动能为零
C. 如图丙，运动员用力将乒乓球发出，说明力可以改变物体的运动状态
D. 如图丁，运动员举起杠铃站定时，运动员的重力和地面对运动员的支持力是一对平衡力

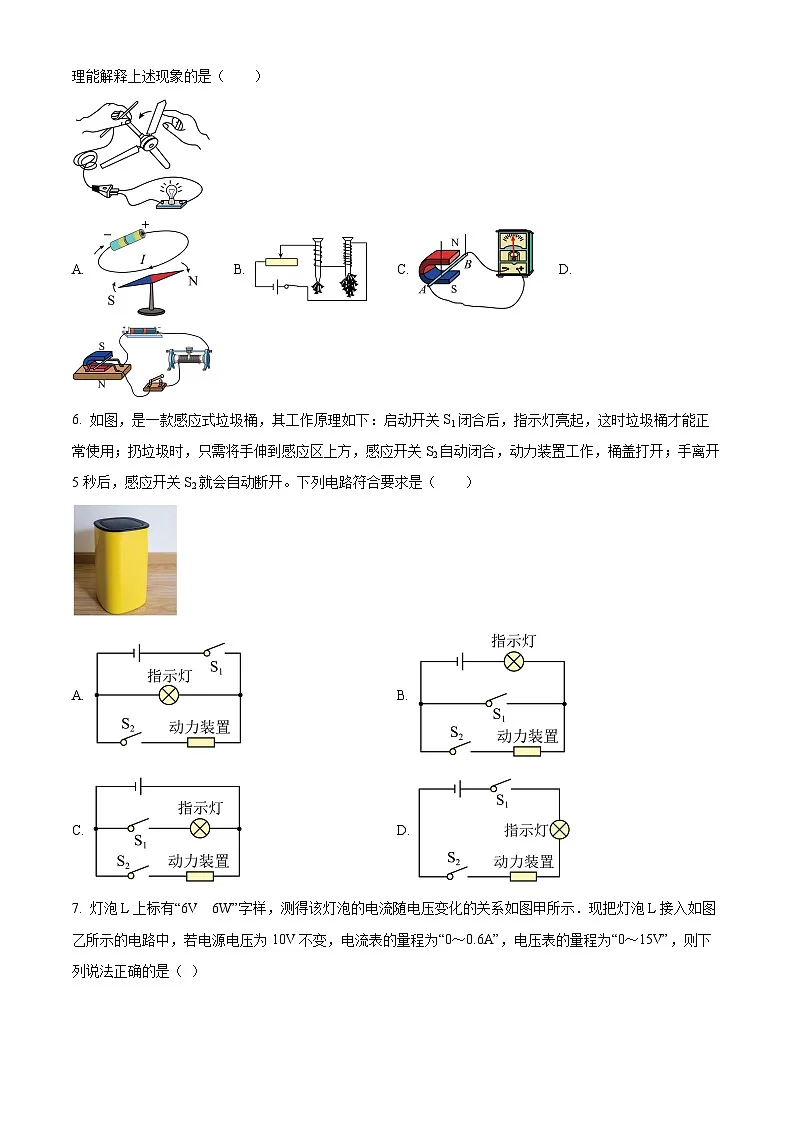

5. 如图所示，在微型电风扇的插头处接上一个小灯泡，用手旋转叶片，发现小灯泡发光。如图所示实验原理能解释上述现象的是（ ）
A. B. C. D.
6. 如图，是一款感应式垃圾桶，其工作原理如下：启动开关S1闭合后，指示灯亮起，这时垃圾桶才能正常使用；扔垃圾时，只需将手伸到感应区上方，感应开关S2自动闭合，动力装置工作，桶盖打开；手离开5秒后，感应开关S2就会自动断开。下列电路符合要求是（ ）
A. B.
C. D.

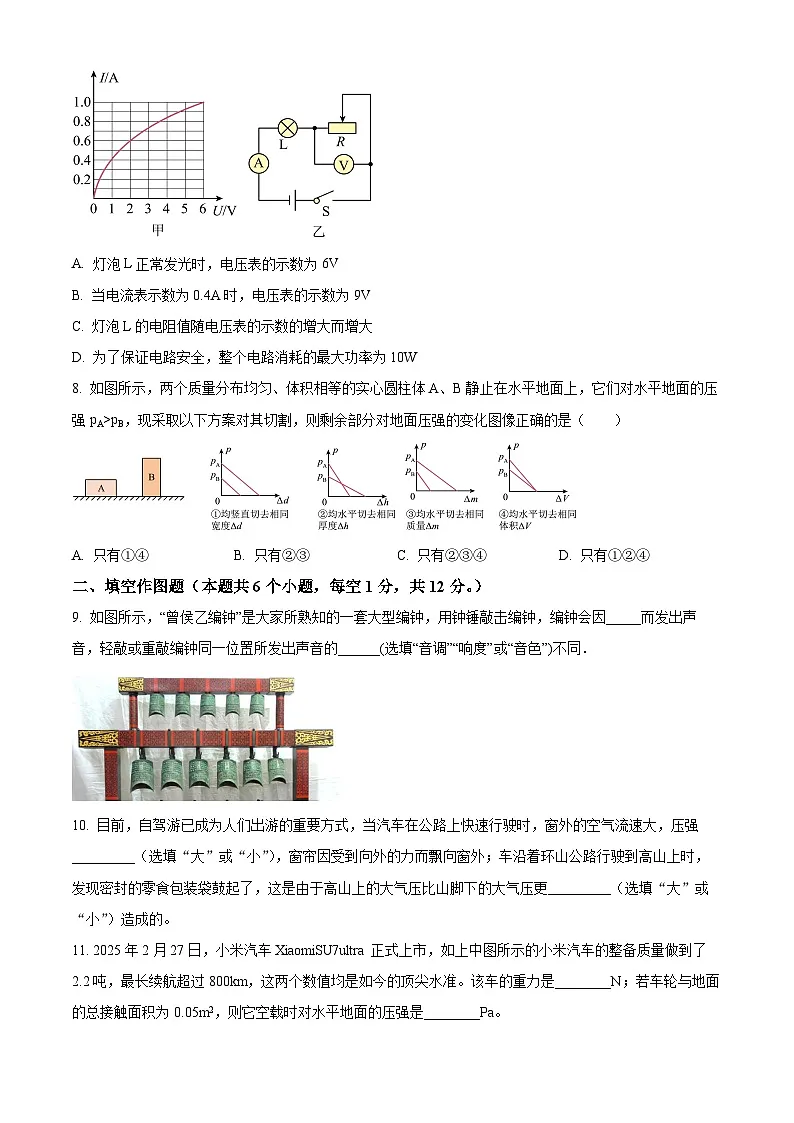

7. 灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示．现把灯泡L接入如图乙所示的电路中，若电源电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（ ）
A. 灯泡L正常发光时，电压表的示数为6V
B. 当电流表示数为0.4A时，电压表的示数为9V
C. 灯泡L的电阻值随电压表的示数的增大而增大
D. 为了保证电路安全，整个电路消耗的最大功率为10W
8. 如图所示，两个质量分布均匀、体积相等的实心圆柱体A、B静止在水平地面上，它们对水平地面的压强pA>pB，现采取以下方案对其切割，则剩余部分对地面压强的变化图像正确的是（ ）
A. 只有①④B. 只有②③C. 只有②③④D. 只有①②④
二、填空作图题（本题共6个小题，每空1分，共12分。）
9. 如图所示，“曾侯乙编钟”是大家所熟知的一套大型编钟，用钟锤敲击编钟，编钟会因_____而发出声音，轻敲或重敲编钟同一位置所发出声音的______(选填“音调”“响度”或“音色”)不同．
10. 目前，自驾游已成为人们出游的重要方式，当汽车在公路上快速行驶时，窗外的空气流速大，压强_________（选填“大”或“小”），窗帘因受到向外的力而飘向窗外；车沿着环山公路行驶到高山上时，发现密封的零食包装袋鼓起了，这是由于高山上的大气压比山脚下的大气压更_________（选填“大”或“小”）造成的。
11. 2025年2月27日，小米汽车XiamiSU7ultra正式上市，如上中图所示的小米汽车的整备质量做到了2.2吨，最长续航超过800km，这两个数值均是如今的顶尖水准。该车的重力是________N；若车轮与地面的总接触面积为0.05m2，则它空载时对水平地面的压强是________Pa。
12. 如图所示，小欣同学家电能表4月底的示数是________kW·h；若关闭家中其他用电器，只有电热水壶工作，电能表的指示灯闪烁300次时，刚好将1.2kg水从20℃加热到80℃，则电热水壶的加热效率为________％。[]
13. 如图所示，甲、乙两个薄壁圆柱形容器置于水平桌面上，两容器底部用一根细管相连，开始阀门K关闭。甲容器底面积为100cm2，盛有深度为0.3m的水，则甲容器中水对容器底部的压力是 ___________N；乙容器中放一底面积50cm2、高0.2m、密度为0.8×103kg/m3的圆柱形木块A，乙容器的底面积为150cm2，打开阀门，让水从甲容器流入乙容器，稳定后乙容器底部受到水的压力为 ___________N。
14. 如图所示，长方体A保持静止，请画出长方体A所受重力的示意图。
15. 在答图的虚线框中用箭头画出磁感线的方向。
三、实验探究题（本题共3个小题，其中15题6分，16题8分，17题8分，共22分。）
16. 雯雯同学探究“水在沸腾前后温度变化的特点”的实验装置如图甲所示。
①为完成该实验，除如图甲中的实验器材外，还需要的测量仪器是______；
②观察气泡可判断图甲中的水处于______（选填“沸腾前”或“沸腾时”）的状态；
③如图乙是水的温度随时间变化的关系图像，由图像可知，所测水的沸点低于100℃，说明当地气压______（选填“大于”或“小于”）1标准大气压。
17. 如图所示，小一在探究光反射定律时，将一块平面镜放在水平桌面上，再把一块白色硬纸板竖直放置在平面镜上。
（1）他将入射光线AO 靠近法线，反射光线OB将______（选填“靠近”或“远离”）法线；
（2）如果纸板没有与平面镜垂直放置，当光贴着纸板沿AO入射时，______（选填“能”或“不能”）在纸板上看到反射光；
（3）小一测出了一组入射角和反射角的数据并填入上表中，并直接得出了反射角等于入射角这一结论，他得出结论的过程______（选填“合理”或“不合理”）。
18. 小理为了完成电学中的实验，收集了如下实验器材：学生电源一个，开关，滑动变阻器“20Ω 0.5A”，额定电压为U0的小灯泡一个，导线若干。
实验一：探究“电流与电压的关系”
（1）小理连接了如图1甲的实物电路，开关闭合后发现电路连接错误。请你在错误的导线上划“×”，用笔画线代替导线；
（2）为了保护电路，实验开始前，滑动变阻器滑片P应移动到最 ___________ （选填“左”或“右”）端；
（3）检查无误后，小理将10Ω的电阻接入电路，闭合开关，继续移动滑动变阻器，并绘制I-U图像如图1乙。通过分析，可以得到C点和E点的定值电阻电功率之比为：___________ 。
（4）为了使实验结论更具有普遍性，小理换用20Ω的电阻重复前面操作，得到多组数据，图1乙中①、②哪一个图像是符合实验实际的 ___________ （选填：①或②）；
实验二：探究“电流与电阻的关系”。
（5）小理继续探究“电流与电阻关系”，将20Ω更换为15Ω的电阻接入电路，拆下20Ω电阻后，发现电压表、电流表指针偏转如图2甲所示，则不规范的操作可能是：___________ ；
（6）小理用测量数据在I-R图中描点如图2乙，同组的小物发现定值电阻阻值为 ___________ Ω的测量数据是错误的，并且分析出电阻两端保持的电压为 ___________ V；
（7）在完成上述实验后，小理继续探究“灯丝电阻随温度的变化规律”，小理将小灯泡直接接入恒压电源中，聪明的小理分析小灯泡由暗到亮的发光过程中其实际功率变化规律是 ___________ 。（选填：变大、变小或不变）
19. 物理创新实验小组的小巴和小蜀一起测量盐水和一个小球的密度。
（1）小巴把天平放在水平桌面上，将__________归零，发现指针静止时偏向分度盘中线的右侧，此时应将平衡螺母向__________（填“左”或“右”）调节，使横梁平衡；
（2）天平调平后小巴进行了三步操作：
①测空烧杯的质量为32g；
②如图甲，用天平测烧杯和盐水的总质量为__________g；
③将盐水全部倒入量筒，液面如图乙；
则盐水密度为__________，按这样的操作步骤会导致密度测量值比真实值偏__________，为减小误差，以上操作合理的顺序是__________（填序号）；
（3）测量盐水密度完成后，小蜀利用所测盐水（密度用表示）、量筒、水（密度用表示）和如图丙简易装置（隔板位于中间位置），测量小球的密度：
①先单独向隔板右侧注水。发现隔板中间的橡皮膜向左侧凸出，将所测盐水缓慢注入左侧，直到隔板上橡皮膜变平；
②将小球轻轻放在盐水中漂浮，橡皮膜向右侧凸出，说明__________侧的液体对橡皮膜的压强大，用量筒量取适量的水，缓慢注入右侧水中，直到隔板上橡皮膜变平，读出倒入水的体积为，如图丁；
③取出小球擦干，从右侧抽出水直到橡皮膜变平，再将小球轻轻放在水中沉底。橡皮膜向左侧凸出，用量筒量取适量的盐水，倒入左侧直到隔板上橡皮膜变平，读出倒入盐水的体积为；
④计算小球的密度__________（用、、、表示）。
四、论述计算题（本题共3个小题，其中18题6分，19题8分，20题8分，共22分。要求写出必要的文字说明、公式、主要的运算过程、数值和单位）
20. 将阻值为10Ω的电阻R1与另一电阻R2接入电源电压恒定的电路，如图所示。闭合开关后，电流表A1的示数为0.5A，电流表A2的示数为0.3A，求：
（1）电源电压；
（2）电阻R2为多少？
21. 水平桌面上放置底面积为80cm2，质量为400g的足够高圆筒，筒内装有16cm深的某液体，弹簧测力计悬挂底面积为40cm2、高为8cm的圆柱体，从接触液面逐渐浸入直到浸没，弹簧测力计示数F与圆柱体浸入液体深度h的关系如图所示，筒内液体没有溢出。求：
（1）物体浸没时受到的浮力大小；
（2）桶内液体密度；
（3）圆柱体浸没时，圆筒对桌面的压强；
（4）圆柱体从下表面接触液面至刚好浸没的过程，圆柱体移动的距离。
22. 随着人们生活水平不断提高，私家车已日益普及。图甲是一种测量小汽车油箱内油量的装置原理图，它主要由电源、压敏电阻R（电阻随所受压力的变化而变化）、油量表（实质上是电流表）等组成电路，油量表的量程为0-0.15A。压敏电阻R在一定范围内的阻值与所受压力的关系如图乙所示，油箱位于压敏电阻上方，电源电压为12V。当油箱中的油全部消耗完时，电流表的示数为0.04A。试问：（汽油的密度为0.7g/cm3，g取10N/kg）
（1）油箱受到的重力为多少？
（2）当油箱中加入40L的汽油时，电流表的示数为多少？
（3）该油箱最多能加入汽油的质量为多少？
2025年重庆市潼南区中考物理一模试卷
一、单项选择题（本题共8个小题，每小题3分，共24分。）
1. 下列估测中，最符合生活实际的是（ ）
A. 中学生所使用的课桌高度约1.6m
B. 中学生步行速度约为1.2m/s
C. 中学生的体重约为500kg
D. 人体感到舒适的温度约为39℃
【答案】B
【解析】
【详解】A．中学生的身高约为160cm，所使用的课桌高度应为身高的一半，所以中学生所使用的课桌高度约0.8m，故A不符合题意；
B．中学生两步的距离大约在1m~1.2m，时间大约为1s，速度大约在1m/s~1.2m/s，所以步行速度约为1.2m/s，故B符合题意；
C．中学生的体重约为50kg，故C不符合题意；
D．人体感到舒适的温度约为25℃，故D不符合题意。
故选B。
2. 下列各选项中光现象的原理与照相机成像原理相同的是（ ）
A. 金色的“日环”B. 树荫下的光斑
C. 湖中倒影D. 监控摄像
【答案】D
【解析】
【详解】照相机的原理是凸透镜成像，本质是光的折射。
A．金色的“日环”是由光的直线传播形成的，故A不符合题意；
B．树荫下的光斑属于小孔成像，是由光的直线传播形成的，故B不符合题意；
C．湖中倒影属于平面镜成像，是由光的反射形成的，故C不符合题意；
D．监控摄像的原理是凸透镜成像，本质是光的折射，物距大于二倍焦距，成倒立、缩小的实像，故D符合题意。
故选D。
3. 下列关于厨房现象的说法正确的是（ ）
A. “雾气腾腾”，形容热汤周围有大量液化形成的水蒸气
B. “冻干蔬菜”，利用低温将蔬菜中的水凝华成固体，再升华成气体，从而使蔬菜脱水
C. “扬汤止沸”，通过将开水舀出去又倒回来的方式，提高水的沸点，达到止沸的目的
D. “釜底抽薪”，抽薪后停止加热，便能制止水的沸腾，说明水在沸腾时需要持续吸热
【答案】D
【解析】
【分析】
【详解】A．“雾气腾腾”，热汤周围的“雾气”是水蒸气遇冷液化形成的小水滴，而水蒸气是无色无味看不见的气体，不是液化形成的，故A错误；
B．“冻干蔬菜”，是利用低温将蔬菜中的水凝固成固体，再升华成气体，从而使蔬菜脱水，不是凝华，凝华是气态直接变为固态，故B错误；
C．“扬汤止沸”，通过将开水舀出去又倒回来的方式，是通过加快水的蒸发吸热，使水的温度暂时低于沸点而停止沸腾，水的沸点与气压有关，此操作并不能提高水的沸点，故C错误；
D．“釜底抽薪”，抽薪后停止加热，便能制止水的沸腾，说明水在沸腾时需要持续吸热，若停止加热，水不能继续吸热就会停止沸腾，故D正确.
故选D。
4. 如图所示，运动赛场上中国运动员为国争光，其中也蕴含很多的物理道理，下面说法正确的是（ ）
A. 如图甲，踢出去足球由于惯性，所以最终停下来
B. 如图乙，排球运动到最高点时，重力势能最大，动能为零
C. 如图丙，运动员用力将乒乓球发出，说明力可以改变物体的运动状态
D. 如图丁，运动员举起杠铃站定时，运动员的重力和地面对运动员的支持力是一对平衡力
【答案】C
【解析】
【详解】A．如图甲，踢出去的足球由于惯性会继续向前运动，由于受到阻力作用，所以最终停下来，故A错误；
B．如图乙，排球运动到最高点时，高度最大，重力势能最大，此时排球仍具有水平方向的速度，动能不为零，故B错误；
C．如图丙，运动员用力将乒乓球发出，乒乓球受到力的作用，乒乓球由静止变为运动，说明力可以改变物体的运动状态，故C正确；
D．如图丁，运动员举起杠铃站定时，地面对运动员的支持力等于运动员与杠铃的总重力，运动员的重力和地面对运动员的支持力大小不相等，不是一对平衡力，故D错误。
故选C。
5. 如图所示，在微型电风扇的插头处接上一个小灯泡，用手旋转叶片，发现小灯泡发光。如图所示实验原理能解释上述现象的是（ ）
A. B. C. D.
【答案】C
【解析】
【详解】通过手快速拨动风扇叶片使小灯泡发光，是利用运动线圈在磁场中切割磁感线产生了电流，将机械能转化为了电能，这是电磁感应现象。
A．图中是奥斯特实验，研究的是电流的磁效应，故A不符合题意；
B．图中研究的是通电螺线管磁性强弱的影响因素，故B不符合题意；
C．图中是电磁感应实验的装置，闭合电路的一部分导体在磁场中做切割磁感线运动时，灵敏电流计指针偏转，说明产生了感应电流，这是电磁感应现象，故C符合题意；
D．图中是通电导体在磁场中受力运动实验的装置，是电动机的原理图，故D不符合题意。
故选C
6. 如图，是一款感应式垃圾桶，其工作原理如下：启动开关S1闭合后，指示灯亮起，这时垃圾桶才能正常使用；扔垃圾时，只需将手伸到感应区上方，感应开关S2自动闭合，动力装置工作，桶盖打开；手离开5秒后，感应开关S2就会自动断开。下列电路符合要求是（ ）
A. B.
C. D.
【答案】A
【解析】
【详解】D．由题意可知，动力装置工作与否不会影响指示灯的工作，所以指示灯与动力装置是并联的，故D不符合题意；
ABC．由题意可知，开关S1控制整个电路，开关S2只控制动力装置，则开关S1在干路上，开关S2与动力装置串联在同一条支路上，故A符合题意，BC不符合题意。
故选A。
7. 灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示．现把灯泡L接入如图乙所示的电路中，若电源电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（ ）
A. 灯泡L正常发光时，电压表的示数为6V
B. 当电流表示数为0.4A时，电压表的示数为9V
C. 灯泡L的电阻值随电压表的示数的增大而增大
D. 为了保证电路安全，整个电路消耗的最大功率为10W
【答案】B
【解析】
【分析】
【详解】A灯泡正常发光时，两端的电压为6V，电压表测滑动变阻器两端电压，则此时电压表的示数为
10V-6V=4V
故A错；
B由甲图可知，当电流表示数为0.4A时，灯泡两端的电压为1V，所以此时电压表的示数为
10V-1V=9V
故B正确；
C当电压表示数增大时，小灯泡两端电压是减小的，由甲图可知，小灯泡的电阻随两端电压的减小而减小，故C错误；
D灯泡的额定电流为1A，电流表的量程为“0～0.6A”，所以电路中的最大电流为0.6A，所以电路中消耗的最大功率为
P=UI=10V×0.6A=6W
故D错误。
故选B。
8. 如图所示，两个质量分布均匀、体积相等的实心圆柱体A、B静止在水平地面上，它们对水平地面的压强pA>pB，现采取以下方案对其切割，则剩余部分对地面压强的变化图像正确的是（ ）
A. 只有①④B. 只有②③C. 只有②③④D. 只有①②④
【答案】C
【解析】
【详解】已知A、B两圆柱体对水平地面的压强pA>pB，由图知hA＜hB，根据p=ρgh可知，ρA>ρB
由于A、B的体积相等，根据mA>mB
①若沿竖直方向切去相同的宽度Δd，因圆柱体的高度和密度不变，仍为pA>pB，所以图像为平行于横轴的直线，且pA的图线在上面，故①错误；
②若沿水平方向切去相同的厚度Δh，因ρA>ρB，则根据p=ρgh知A对地面的压强减小得较快，由于A的高度小，故②正确；
③若沿水平方向切去相同的质量Δm，A、B减小的压强为：
由于SA>SB，所以圆柱体A对地面的压强减小得较慢，圆柱体B对地面的压强减小得较快，所以B先切完（即B对地面的压强先减小为0）；
④若沿水平方向切去相同的体积ΔV，且A，当切去的体积等于圆柱体的体积时，pA、pB同时为零，故④正确。
综上所述②③④正确，故C正确，ABD错误。
故选C。
二、填空作图题（本题共6个小题，每空1分，共12分。）
9. 如图所示，“曾侯乙编钟”是大家所熟知的一套大型编钟，用钟锤敲击编钟，编钟会因_____而发出声音，轻敲或重敲编钟同一位置所发出声音的______(选填“音调”“响度”或“音色”)不同．
【答案】 ①. 振动 ②. 响度
【解析】
【详解】[1][2]用钟锤敲击编钟时发出的声音是由于编钟振动产生的，用大小不同的力敲击编钟，编钟振动的幅度不同，产生的响度不同，轻敲，响度小，重敲，响度大．
10. 目前，自驾游已成为人们出游的重要方式，当汽车在公路上快速行驶时，窗外的空气流速大，压强_________（选填“大”或“小”），窗帘因受到向外的力而飘向窗外；车沿着环山公路行驶到高山上时，发现密封的零食包装袋鼓起了，这是由于高山上的大气压比山脚下的大气压更_________（选填“大”或“小”）造成的。
【答案】 ①. 小 ②. 小
【解析】
【详解】[1]根据流体压强和流速的关系可知，窗外的空气流速大，压强小，窗帘受到向外的力，飘向窗外。
[2]气压与海拔高度有关，高度越大，气压越小。高山上的大气压比山脚下的大气压更小，密封的零食包装袋外面的大气压变小，里面的气压不变，在压强差的作用下包装袋体积变大，因此鼓起了。
11. 2025年2月27日，小米汽车XiamiSU7ultra正式上市，如上中图所示的小米汽车的整备质量做到了2.2吨，最长续航超过800km，这两个数值均是如今的顶尖水准。该车的重力是________N；若车轮与地面的总接触面积为0.05m2，则它空载时对水平地面的压强是________Pa。
【答案】 ①. ②.
【解析】
【详解】[1]汽车的重力为
[2]汽车空载时对地面的压力等于它的重力，汽车空载时对水平地面的压强为
12. 如图所示，小欣同学家电能表4月底的示数是________kW·h；若关闭家中其他用电器，只有电热水壶工作，电能表的指示灯闪烁300次时，刚好将1.2kg水从20℃加热到80℃，则电热水壶的加热效率为________％。[]
【答案】 ①. 2024.6 ②. 84
【解析】
【详解】[1]电能表示数中最后一位为小数，由图可知，小欣同学家电能表4月底的示数是2024.6kW·h。
[2]将1.2kg水从20℃加热到80℃，水吸收的热量为
电能表的指示灯闪烁300次时，消耗的电能为
则电热水壶的加热效率为
13. 如图所示，甲、乙两个薄壁圆柱形容器置于水平桌面上，两容器底部用一根细管相连，开始阀门K关闭。甲容器底面积为100cm2，盛有深度为0.3m的水，则甲容器中水对容器底部的压力是 ___________N；乙容器中放一底面积50cm2、高0.2m、密度为0.8×103kg/m3的圆柱形木块A，乙容器的底面积为150cm2，打开阀门，让水从甲容器流入乙容器，稳定后乙容器底部受到水的压力为 ___________N。
【答案】 ①. 30 ②. 22.5
【解析】
【详解】[1]甲容器中水对容器底部的压强为
p1=ρ水gh水=1.0×103kg/m3×10N/kg×0.3m=3000Pa
则甲容器中水对容器底部的压力为
F1=p1SA=3000Pa×100×10﹣4m2=30N
[2]打开阀门，让水从甲容器流入乙容器，假设水面稳定时，A仍与乙容器底接触，此时容器内水的深度为
h1===15cm
此时A排开水的体积为
V排=SAh1=50cm2×15cm=750cm3
此时A受到的浮力为
F浮=ρ水gV排=1.0×103kg/m3×10N/kg×750×10﹣6m3=7.5N
而A的重力为
GA=mAg=ρAVAg=0.8×103kg/m3×50×10﹣4m2×0.2m×10N/kg=8N
所以GA>F浮，且hA>h1，故水面稳定时，A仍与乙容器底接触，且A有一部分露出水面，此时乙容器底部受到水的压强为
p2=ρ水gh1=1.0×103kg/m3×10N/kg×0.15m=1500Pa
则乙容器中水对容器底部的压力为
F2=p2SB=1500Pa×150×10﹣4m2=22.5N
14. 如图所示，长方体A保持静止，请画出长方体A所受重力的示意图。
【答案】
【解析】
【详解】从重心O画一条带箭头的竖直向下的有向线段，用G表示，作图如下：
15. 在答图的虚线框中用箭头画出磁感线的方向。
【答案】
【解析】
【详解】根据安培定则可知，用右手握住螺线管，四指指向电流方向，大拇指所指的方向即为螺线管的N极方向，故螺线管的右侧为N极。磁感线由N极出发，回到S极，故磁感线的方向水平向左，如下图所示：
三、实验探究题（本题共3个小题，其中15题6分，16题8分，17题8分，共22分。）
16. 雯雯同学探究“水在沸腾前后温度变化的特点”的实验装置如图甲所示。
①为完成该实验，除如图甲中的实验器材外，还需要的测量仪器是______；
②观察气泡可判断图甲中的水处于______（选填“沸腾前”或“沸腾时”）的状态；
③如图乙是水的温度随时间变化的关系图像，由图像可知，所测水的沸点低于100℃，说明当地气压______（选填“大于”或“小于”）1标准大气压。
【答案】 ①. 秒表 ②. 沸腾时 ③. 小于
【解析】
【详解】①[1]实验中，需要记录时间，用到秒表。
②[2]图甲中，气泡逐渐变大，说明烧杯中水的温度均匀，水内部不停的汽化，产生大量的水蒸气进入气泡，气泡变大，表明此时的水处于沸腾时。
③[3]水的沸点和气压有关，气压越小，沸点越低，一个标准大气压下水的沸点是100℃，水的沸点小于100℃，说明此地的大气压低于一个标准大气压。
17. 如图所示，小一在探究光的反射定律时，将一块平面镜放在水平桌面上，再把一块白色硬纸板竖直放置在平面镜上。
（1）他将入射光线AO 靠近法线，反射光线OB将______（选填“靠近”或“远离”）法线；
（2）如果纸板没有与平面镜垂直放置，当光贴着纸板沿AO入射时，______（选填“能”或“不能”）在纸板上看到反射光；
（3）小一测出了一组入射角和反射角的数据并填入上表中，并直接得出了反射角等于入射角这一结论，他得出结论的过程______（选填“合理”或“不合理”）。
【答案】 ①. 靠近 ②. 不能 ③. 不合理
【解析】
【详解】（1）[1] 光的反射现象中，反射角等于入射角。让入射光线AO 靠近法线，入射角变小，则反射角也会变小，反射光线OB将靠近法线。
（2）[2] 如果纸板没有与平面镜垂直放置，当光贴着纸板沿AO入射时，不能在纸板上看到反射光，此时反射光线在纸板前方。
（3）[3] 只由一组实验数据就得出的结论不具有普遍性，是不合理的，应改变入射角大小，多次实验。
18. 小理为了完成电学中的实验，收集了如下实验器材：学生电源一个，开关，滑动变阻器“20Ω 0.5A”，额定电压为U0的小灯泡一个，导线若干。
实验一：探究“电流与电压的关系”
（1）小理连接了如图1甲的实物电路，开关闭合后发现电路连接错误。请你在错误的导线上划“×”，用笔画线代替导线；
（2）为了保护电路，实验开始前，滑动变阻器的滑片P应移动到最 ___________ （选填“左”或“右”）端；
（3）检查无误后，小理将10Ω的电阻接入电路，闭合开关，继续移动滑动变阻器，并绘制I-U图像如图1乙。通过分析，可以得到C点和E点的定值电阻电功率之比为：___________ 。
（4）为了使实验结论更具有普遍性，小理换用20Ω的电阻重复前面操作，得到多组数据，图1乙中①、②哪一个图像是符合实验实际的 ___________ （选填：①或②）；
实验二：探究“电流与电阻的关系”。
（5）小理继续探究“电流与电阻关系”，将20Ω更换为15Ω的电阻接入电路，拆下20Ω电阻后，发现电压表、电流表指针偏转如图2甲所示，则不规范的操作可能是：___________ ；
（6）小理用测量数据在I-R图中描点如图2乙，同组的小物发现定值电阻阻值为 ___________ Ω的测量数据是错误的，并且分析出电阻两端保持的电压为 ___________ V；
（7）在完成上述实验后，小理继续探究“灯丝电阻随温度的变化规律”，小理将小灯泡直接接入恒压电源中，聪明的小理分析小灯泡由暗到亮的发光过程中其实际功率变化规律是 ___________ 。（选填：变大、变小或不变）
【答案】（1） （2）左
（3）16∶25 （4）①
（5）见解析 （6）10
（7）2 （8）变大
【解析】
【小问1详解】
由甲图可知，电流未经过定值电阻，所以应该将滑动变阻器与电压表相连导线左端改接到电压表的负接线柱，如下图所示：
【小问2详解】
为了保护电路，在闭合开关开始实验前，应该将滑动变阻器的阻值调到阻值最大处，即图中的最左端。
【小问3详解】
假设图1乙中单位刻度的电流值为I，则通过定值电阻中对应C点和E点的电流分别为8I和10I，根据电功率公式P=UI=I2R可得
【小问4详解】
根据欧姆定律可知当电压一定时，电阻阻值增大一倍，通过电阻的电流变为原来的一半，故①符合实际。
【小问5详解】
如图2甲所示，电流表示数为零，电压表示数满偏，说明开关未断开。
【小问6详解】
[1][2]由欧姆定律公式变形可得U1=I1R1=0.4A×5Ω=2V，U2=I2R5=0.15A×10Ω=1.5V，U3=I3R2=0.14A×15Ω=2V，U4=I4R3=0.1A×20Ω=2V，U5=I5R2=0.08A×25Ω=2V
在误差范围之内有U1=U4=U5≈U3≠U2，由此可知定值电阻阻值为10Ω的测量数据是错误的，且电阻两端保持的电压为2V。
【小问7详解】
因为小灯泡的明暗程度取决于实际功率的大小，实际功率越大，灯泡越亮，所以小灯泡由暗到亮的发光过程中其实际功率变化规律是变大。
19. 物理创新实验小组的小巴和小蜀一起测量盐水和一个小球的密度。
（1）小巴把天平放在水平桌面上，将__________归零，发现指针静止时偏向分度盘中线的右侧，此时应将平衡螺母向__________（填“左”或“右”）调节，使横梁平衡；
（2）天平调平后小巴进行了三步操作：
①测空烧杯的质量为32g；
②如图甲，用天平测烧杯和盐水的总质量为__________g；
③将盐水全部倒入量筒，液面如图乙；
则盐水的密度为__________，按这样的操作步骤会导致密度测量值比真实值偏__________，为减小误差，以上操作合理的顺序是__________（填序号）；
（3）测量盐水密度完成后，小蜀利用所测盐水（密度用表示）、量筒、水（密度用表示）和如图丙简易装置（隔板位于中间位置），测量小球的密度：
①先单独向隔板右侧注水。发现隔板中间的橡皮膜向左侧凸出，将所测盐水缓慢注入左侧，直到隔板上橡皮膜变平；
②将小球轻轻放在盐水中漂浮，橡皮膜向右侧凸出，说明__________侧的液体对橡皮膜的压强大，用量筒量取适量的水，缓慢注入右侧水中，直到隔板上橡皮膜变平，读出倒入水的体积为，如图丁；
③取出小球擦干，从右侧抽出水直到橡皮膜变平，再将小球轻轻放在水中沉底。橡皮膜向左侧凸出，用量筒量取适量的盐水，倒入左侧直到隔板上橡皮膜变平，读出倒入盐水的体积为；
④计算小球的密度__________（用、、、表示）。
【答案】 ①. 游码 ②. 左 ③. 92.0 ④. 1.2 ⑤. 大 ⑥. ②③① ⑦. 左 ⑧.
【解析】
【详解】（1）[1][2]根据天平的使用方法可知，天平放在水平桌面上且将游码移至标尺左端的零刻度线处，发现指针偏向分度盘中央刻度线的右侧，由“右偏左调，左偏右调”的规则可知，应将平衡螺母向左调节，使指针对准分度盘中央的刻度线，直到横梁在水平位置平衡。
（2）②[3]由图甲知，标尺的分度值为0.2g，游码所对应的质量为2.0g，烧杯和盐水的总质量为
③[4]如图乙所示，量筒的分度值为2mL，量筒盐水的体积为
盐水的质量为
根据密度公式可得，盐水的密度为
[5]如果按照小巴的步骤操作，将浓盐水倒入量筒中时，不可能把烧杯内的浓盐水全部倒入量筒内，导致测量的浓盐水的体积偏小，由密度公式可知，所测密度偏大。
[6]为了减小误差，合理的测量液体密度的步骤为：用天平测烧杯和浓盐水的总质量；再把烧杯中的浓盐水倒入量筒中，记下量筒中浓盐水体积；最后用天平称出空烧杯的质量；所以合理的实验顺序是②③①。
（3）②[7]容器左侧放入盐水，右侧放入水，橡皮膜变平说明橡皮膜上方左右液体产生的压强相等，将小球轻轻放在盐水中漂浮，橡皮膜向右侧凸出，说明左侧的液体对橡皮膜的压强大。将小球轻轻放在盐水中漂浮，用量筒量取适量的水，缓慢注入水中，直到隔板上橡皮膜变平，读出量取水的体积为V1，如图丁，此时橡皮膜上方液体压强增加量相等，即
即
设容器的底面积是S，则
即
小球漂浮在盐水面上，根据漂浮条件，则小球的重力为
则小球的质量为
④[8]取出小球擦干，调整橡皮膜到①状态，再将小球轻轻放在水中沉底，用量筒量取适量的盐水，直到隔板上橡皮膜变平，读出量取盐水的体积为V₂，此时橡皮膜上方液体压强增加量相等，即
即
设容器的底面积是S，则
则小球的体积为
小球的密度为
四、论述计算题（本题共3个小题，其中18题6分，19题8分，20题8分，共22分。要求写出必要的文字说明、公式、主要的运算过程、数值和单位）
20. 将阻值为10Ω的电阻R1与另一电阻R2接入电源电压恒定的电路，如图所示。闭合开关后，电流表A1的示数为0.5A，电流表A2的示数为0.3A，求：
（1）电源电压；
（2）电阻R2为多少？
【答案】（1）3V （2）15Ω
【解析】
【小问1详解】
由图可知：两电阻并联，电流表A1测量干路电流，电流表A2测量R1支路的电流；则干路电流I=0.5A，通过R1的电流为I1=0.3A由得，R1两端的电压等于电源电压，则电源电压为U=U1=I1R1=0.3A×10Ω=3V
【小问2详解】
因为并联电路中，干路电流等于各支路电流之和，则通过R2的电流为I2=I﹣I1=0.5A﹣0.3A=0.2A
电阻R2的阻值为
21. 水平桌面上放置底面积为80cm2，质量为400g的足够高圆筒，筒内装有16cm深的某液体，弹簧测力计悬挂底面积为40cm2、高为8cm的圆柱体，从接触液面逐渐浸入直到浸没，弹簧测力计示数F与圆柱体浸入液体深度h的关系如图所示，筒内液体没有溢出。求：
（1）物体浸没时受到的浮力大小；
（2）桶内液体密度；
（3）圆柱体浸没时，圆筒对桌面的压强；
（4）圆柱体从下表面接触液面至刚好浸没的过程，圆柱体移动的距离。
【答案】（1）8N （2）2.5×103kg/m3
（3）5.5×103Pa
（4）4cm
【解析】
【小问1详解】
由图象知，当h=0时，此时测力计的示数等于圆柱体的重力，所以G=10N；当h≥8cm时，测力计的示数不变，说明此时浮力不变，圆柱体完全浸没，此时F=2N；所以物体浸没时受到的浮力F浮=G-F=10N-2N=8N
【小问2详解】
物体排开液体的体积V排=V物=40×8×10-6m3=3.2×10-4m3
液体密度
【小问3详解】
液体的质量m液=ρ液V液=2.5×103kg/m3×80×16×10-6m3=3.2kg
将圆柱体、圆筒、液体看做一个整体，则其对地面的压力F′=(m液+m筒)g+G物-F拉=(3.2kg+400×10-3kg)×10N/kg+10N-2N=44N
圆柱体浸没时，圆筒对桌面的压强
【小问4详解】
圆柱体浸没时，液面上升的高度
圆柱体下降的高度为8cm-4cm=4cm
22. 随着人们生活水平不断提高，私家车已日益普及。图甲是一种测量小汽车油箱内油量的装置原理图，它主要由电源、压敏电阻R（电阻随所受压力的变化而变化）、油量表（实质上是电流表）等组成电路，油量表的量程为0-0.15A。压敏电阻R在一定范围内的阻值与所受压力的关系如图乙所示，油箱位于压敏电阻上方，电源电压为12V。当油箱中的油全部消耗完时，电流表的示数为0.04A。试问：（汽油的密度为0.7g/cm3，g取10N/kg）
（1）油箱受到的重力为多少？
（2）当油箱中加入40L的汽油时，电流表的示数为多少？
（3）该油箱最多能加入汽油的质量为多少？
【答案】（1）70N；（2）0.08A；（3）43kg
【解析】
【详解】解：（1）当油箱中的油全部消耗完时，电流表的示数为0.04A，此时压敏电阻R的阻值为
有乙图可知，油箱此时的重力为70N。
（2）当油箱中加入40L的汽油时，汽油的重力为
则此时压敏电阻R上方压力为
有乙图可知，此时R的阻值为150Ω，则电流表的示数为
（3）由于油量表的量程为0-0.15A，故当电流表示数为0.15A时，此时R的阻值最小，油箱的总重最大，加入油箱的汽油最多。故当电流为0.15A时，电阻R的阻值为
有乙图可知，油箱此时的总重力为500N，则内部含有汽油为
则汽油的质量为
答：（1）油箱受到的重力为70N；
（2）当油箱中加入40L的汽油时，电流表的示数为0.08A；
（3）该油箱最多能加入汽油的质量为43kg。
实验次数
入射角
反射角
1
20°
20°
实验次数
入射角
反射角
1
20°
20°
