2025年河北省石家庄市第八十一中学中考模拟物理试题（原卷版+解析版）

这是一份2025年河北省石家庄市第八十一中学中考模拟物理试题（原卷版+解析版），共25页。试卷主要包含了单选题，多选题，填空题，实验探究题，计算题等内容，欢迎下载使用。

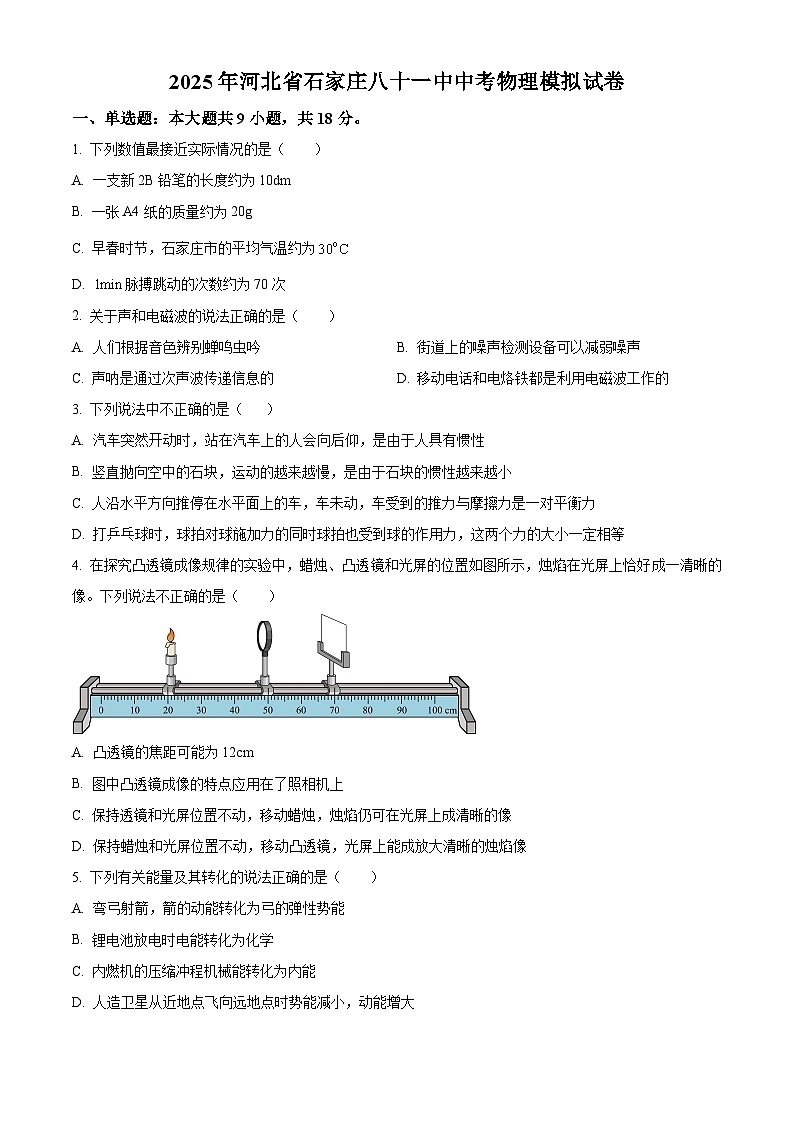

1. 下列数值最接近实际情况的是（ ）
A. 一支新2B铅笔的长度约为10dm
B. 一张A4纸的质量约为20g
C. 早春时节，石家庄市的平均气温约为
D. 脉搏跳动的次数约为70次
2. 关于声和电磁波的说法正确的是（ ）
A. 人们根据音色辨别蝉鸣虫吟B. 街道上的噪声检测设备可以减弱噪声
C. 声呐是通过次声波传递信息的D. 移动电话和电烙铁都是利用电磁波工作的
3. 下列说法中不正确的是（ ）
A. 汽车突然开动时，站在汽车上的人会向后仰，是由于人具有惯性
B. 竖直抛向空中的石块，运动的越来越慢，是由于石块的惯性越来越小
C. 人沿水平方向推停在水平面上的车，车未动，车受到的推力与摩擦力是一对平衡力
D. 打乒乓球时，球拍对球施加力的同时球拍也受到球的作用力，这两个力的大小一定相等
4. 在探究凸透镜成像规律的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰的像。下列说法不正确的是（ ）
A. 凸透镜的焦距可能为12cm
B. 图中凸透镜成像的特点应用在了照相机上
C. 保持透镜和光屏位置不动，移动蜡烛，烛焰仍可在光屏上成清晰的像
D. 保持蜡烛和光屏位置不动，移动凸透镜，光屏上能成放大清晰的烛焰像
5. 下列有关能量及其转化的说法正确的是（ ）
A. 弯弓射箭，箭的动能转化为弓的弹性势能
B. 锂电池放电时电能转化为化学
C. 内燃机的压缩冲程机械能转化为内能
D. 人造卫星从近地点飞向远地点时势能减小，动能增大

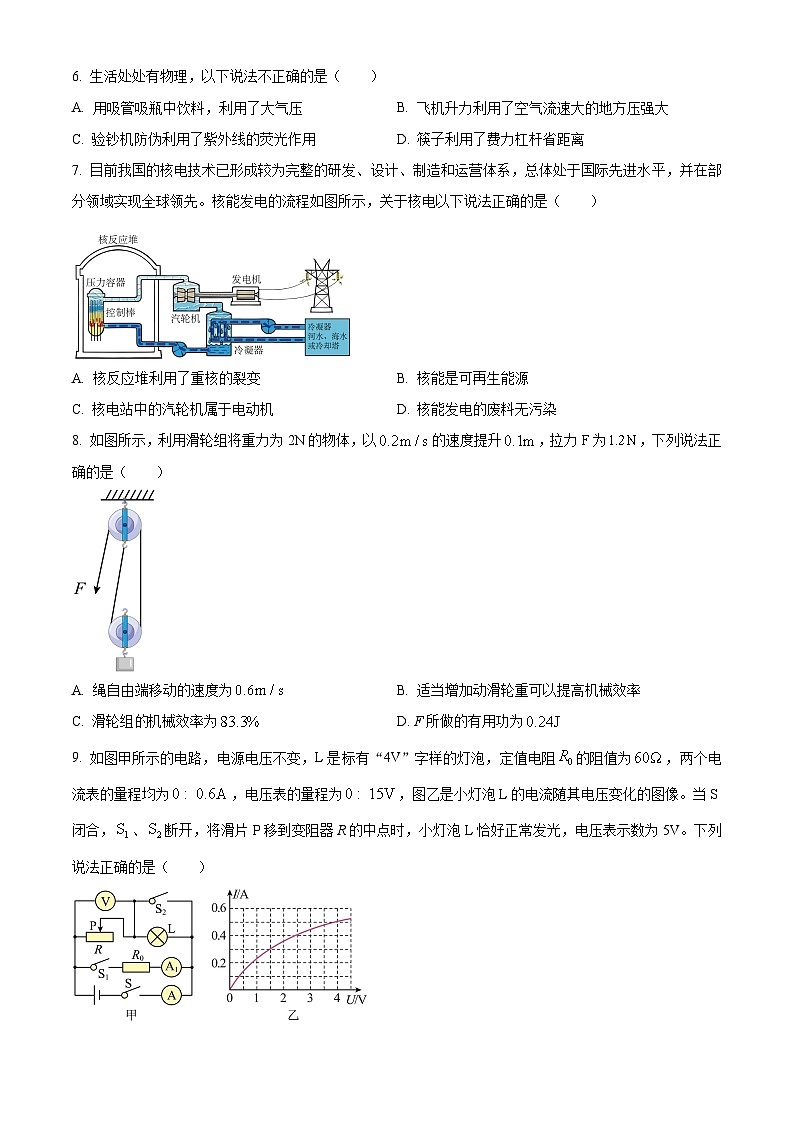

6. 生活处处有物理，以下说法不正确的是（ ）
A. 用吸管吸瓶中饮料，利用了大气压B. 飞机升力利用了空气流速大的地方压强大
C. 验钞机防伪利用了紫外线的荧光作用D. 筷子利用了费力杠杆省距离
7. 目前我国的核电技术已形成较为完整的研发、设计、制造和运营体系，总体处于国际先进水平，并在部分领域实现全球领先。核能发电的流程如图所示，关于核电以下说法正确的是（ ）
A. 核反应堆利用了重核的裂变B. 核能是可再生能源
C. 核电站中的汽轮机属于电动机D. 核能发电的废料无污染
8. 如图所示，利用滑轮组将重力为2N的物体，以的速度提升，拉力F为，下列说法正确的是（ ）
A. 绳自由端移动的速度为B. 适当增加动滑轮重可以提高机械效率
C. 滑轮组机械效率为D. F所做的有用功为
9. 如图甲所示的电路，电源电压不变，L是标有“4V”字样的灯泡，定值电阻的阻值为，两个电流表的量程均为，电压表的量程为，图乙是小灯泡L的电流随其电压变化的图像。当S闭合，、断开，将滑片P移到变阻器R的中点时，小灯泡L恰好正常发光，电压表示数为5V。下列说法正确的是（ ）
A. 电源电压5V
B. 变阻器R的最大阻值为
C. 移动滑片P，当灯泡L的功率为1W时，变阻器R接入的阻值为
D. 开关都闭合时，为保证电路安全，变阻器R消耗的最大功率为
二、多选题：本大题共1小题，共2分。
10. 如图所示，下列说法不正确的是（ ）
A. 甲图实验说明电流周围存在磁场
B. 乙图实验装置可制成电动机，将转化机械能为电能
C. 丙图中当闭合开关时，电磁铁上端为N极，工作电路中电铃发声
D. 丁图中模型的原理是电磁感应
三、填空题：本大题共4小题，共8分。
11. 小明家的电能表参数如图所示，若一段时间后表盘变为02020，则这段时间内电能表铝盘转过了___________圈；若空气开关突然跳闸了，则可能原因是他们家___________。
12. 小木块A放在长木板B上，弹簧测力计一端接A，另一端固定在墙壁上，长木板B放在粗糙的水平地面上。长木板B在力F作用下向左运动，稳定时水平弹簧测力计的示数为T，A相对于地面是___________（选填“静止”或“运动”）的；若增大拉力F使木板加速运动，弹簧测力计的示数___________（选填“变大”、“变小”或“不变”）。
13. 如图所示的一种学生饮用奶，在饮用前加热的过程中，温度升高，内能_________ （选填“增大”或“减小”）；若其中奶的质量为0.25kg，奶的比热容是，当把它从10°C加热到40℃需要吸收__________J 的热量。
14. 验电器的原理是___________，做摩擦起电实验时橡胶棒的温度升高是通过___________的方式使物体内能增大的。
四、实验探究题：本大题共3小题，共18分。
15. 小明用如图甲所示的装置对烧杯内的水进行加热，探究水沸腾时温度变化的特点。
（1）除温度计外，小明还需要测量工具是___________。
（2）同组的小刚发现实验器材组装有问题，这样会导致测得的水温___________（选填“高于”、“低于”或“等于”）实际水温。
（3）调整好后开始实验，当水温接近90℃时，每隔1min测一次温度，直到水沸腾，实验结束后小明发现烧杯中的水量明显减少。由图像可知水在沸腾过程中的特点是___________。实验过程中闻到酒精的气味是___________现象。
（4）关于该实验，以下分析正确的是___________。
A. 水量变少是由于部分水吸收热量升华成了水蒸气
B. 水的最终温度只有，表明当地气压大于一个标准大气压
C. 水沸腾后增大火力沸腾更剧烈，但不能提高水的沸点
16. 实验室有如下器材：天平（含砝码）、量筒、小烧杯、金属块、细线（质量和体积不计）、足量的水、刻度尺、圆柱形容器。
（1）甲组选用一些器材测量金属块的密度，请帮助他们将实验步骤补充完整；
①量筒中倒入20mL水，把金属块浸没在量筒的水中，如图1A所示；
②将托盘天平放在水平桌面上，游码移到零刻度处，指针的位置如图1所示，应将平衡螺母向______（选“左”或“右”）调节，使之平衡；
③取出金属块放在左盘，向右盘加减砝码并移动游码使天平重新平衡，如图1C所示，金属块的质量m=______g；
④计算金属块的密度为______kg/m3，上述实验过程所测金属块的密度比实际值______（选填“偏大”或“偏小”）；
（2）乙组的小红同学继续用如图2图示的方法测出了金属块A的密度，圆柱形容器盛有适量的水，她的具体操作如下，回答后边的问题：
①将金属块A放在小烧杯中，小烧杯杯底距水面的高度为h1，如图2甲所示；
②取出金属块A，将金属块A吊在小烧杯底部，小烧杯杯底距水面的高度为h2，如图2乙所示；
③剪断细绳后，金属块A沉入容器底，此时小烧杯杯底距水面的高度为h3，如图2丙所示。图甲中水对圆柱形容器底的压强______（选填“大于”、“等于”或“小于”）图2乙中水对圆柱形容器底的压强，水的密度为ρ水，则金属块A密度的表达式为______。
17. 为探究“电流与电压的关系”，器材有：滑动变阻器、开关、电源（电压恒为3V）、电流表、电压表各一块，导线若干。
（1）如图甲是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线。
（2）小明排除故障后，通过实验获得部分实验数据如表，分析表中数据可得出结论___________。
（3）小明在某次实验中观察到电流表的示数如图乙所示，通过分析可得电压表的示数为___________ V。
（4）实验提供的滑动变阻器规格为R1“5Ω 2A”、R2“20Ω 1A”、R3“20Ω 0.1A”，小明选择的是___________（选填“R1”“R2”或“R3”）完成了上述实验。
（5）小丽用另一组同规格的器材进行实验，根据获得的数据做出U-I关系如图丙，发现与预期结果不一样，实验过程中可能存在的问题是___________。
（6）小丽完成实验后，发现桌上有一个额定电压为2.5V小灯泡，于是他利用手边的部分器材又找来一个定值电阻R0（R0=6Ω），设计了如图丁所示的电路，测出了小灯泡正常发光的电阻，请你帮他完成实验步骤。
①只闭合S、S2，移动滑片P，使电压表的示数为___________ V；
②只闭合S、S1，保持滑片P不动，读出电压表的示数为2.25V；
③小灯泡正常发光时的电阻为___________Ω。
五、计算题：本大题共3小题，共14分。
18. 平静的水面犹如一面镜子，水面上景物的倒影是由于光反射形成的虚像。如果水面上方10米处有一架无人机，水深仅有1米，则无人机的像到无人机的距离为___________米。如图画出水下所成的像__________。
19. 某四轮货车质量为2t，某次出行装有货物，以的速度匀速行驶了20km，汽车所受阻力为汽车总重的倍。已知每个轮胎与路面的接触面积为500cm2。（g=10N/kg）求；
（1）汽车静止时对路面的压强。
（2）汽车在该次行驶过程中牵引力的功率。
（3）若该次出行时汽车发动机的效率为40%，求该汽车燃烧的汽油的总质量。（汽油的热值q=4.6×107 J/kg）
20. 如图所示，电源电压可调，灯泡L规格为“6V 18W”，且灯丝电阻不随温度变化。电流表量程为“0∼0.6A”和“0∼3A”，电压表量程为“0∼3V”和“0∼15V”。滑动变阻器的规格分别为“50Ω 2A”和“8Ω 3A”。
（1）求灯泡的电阻；
（2）将电源电压调到18V，只闭合开关S1，移动P，使灯泡能正常发光且保证电路中各元件安全，求滑动变阻器允许接入电路的阻值范围；
（3）只闭合S2，P置于中点，电流表和电压表的偏转角度相同（可能重新选择了电表量程和变阻器R）。通过计算判断所用变阻器的规格。
2025年河北省石家庄八十一中中考物理模拟试卷
一、单选题：本大题共9小题，共18分。
1. 下列数值最接近实际情况的是（ ）
A. 一支新2B铅笔的长度约为10dm
B. 一张A4纸的质量约为20g
C. 早春时节，石家庄市的平均气温约为
D. 脉搏跳动的次数约为70次
【答案】D
【解析】
【详解】A．一支新2B铅笔的长度约为，故A不符合题意；
B．一张A4纸的质量约为4g，故B不符合题意；
C．早春时节，石家庄市的平均气温远远低于，故C不符合题意；
D．人脉搏大约每秒跳动一次，脉搏跳动的次数约为70次，故D符合题意。
故选D。
2. 关于声和电磁波的说法正确的是（ ）
A. 人们根据音色辨别蝉鸣虫吟B. 街道上的噪声检测设备可以减弱噪声
C. 声呐是通过次声波传递信息的D. 移动电话和电烙铁都是利用电磁波工作的
【答案】A
【解析】
【详解】A．不同发声体发出声音的音色不同，音色是判断发声体的依据，故A正确；
B．街道上的噪声检测设备是监测噪声等级的，不能减弱噪声，故B错误；
C．声呐是通过超声波传递信息的，故C错误；
D．移动电话是利用电磁波工作的，电烙铁都是利用电流的热效应工作的，故D错误。
故选A。
3. 下列说法中不正确的是（ ）
A. 汽车突然开动时，站在汽车上的人会向后仰，是由于人具有惯性
B. 竖直抛向空中的石块，运动的越来越慢，是由于石块的惯性越来越小
C. 人沿水平方向推停在水平面上的车，车未动，车受到的推力与摩擦力是一对平衡力
D. 打乒乓球时，球拍对球施加力的同时球拍也受到球的作用力，这两个力的大小一定相等
【答案】B
【解析】
【详解】A．汽车突然开动时，站在汽车上的人脚随车一起向前运动，人的上身由于具有惯性要保持原来的静止状态，所以人会向后仰，故A正确，A不符合题意；
B．竖直抛向空中的石块，运动的越来越慢，是由于受到重力作用，石块的惯性不变，故B错误，B符合题意；
C．人沿水平方向推停在水平面上的车，车未动，是因为车受到的推力与摩擦力是一对平衡力，使车处于平衡状态，故C正确，C不符合题意；
D．由于力的作用是相互的，打乒乓球时，球拍对球施加力的同时球拍也受到球的作用力，这两个力是一对相互作用力，大小一定相等，故D正确，D不符合题意。
故选B。
4. 在探究凸透镜成像规律的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰的像。下列说法不正确的是（ ）
A. 凸透镜的焦距可能为12cm
B. 图中凸透镜成像的特点应用在了照相机上
C. 保持透镜和光屏位置不动，移动蜡烛，烛焰仍可在光屏上成清晰的像
D. 保持蜡烛和光屏位置不动，移动凸透镜，光屏上能成放大清晰的烛焰像
【答案】C
【解析】
【详解】AB．由图可知，此时的物距为50.0cm-20.0cm=30.0cm
像距70.0cm-50.0cm=20.0cm
物距大于像距，成的是倒立、缩小的实像，其应用是照相机，物距30.0cm>2f①
2f>20.0cm>f②
由①和②得到凸透镜的焦距15.0cm>f>10.0cm
凸透镜的焦距可能为12cm，故AB正确，不符合题意；
C．保持透镜和光屏位置不动，移动蜡烛，此时应移动光屏，烛焰才可能在光屏上成清晰的像，故C错误，符合题意；
D．由图可知，此时像距小于物距，所以在光屏上成倒立、缩小的实像。保持蜡烛和光屏位置不动，移动凸透镜，像距大于物距时，根据光路的可逆性，此时应成倒立、放大的实像，故D正确，不符合题意。
故选C。
5. 下列有关能量及其转化的说法正确的是（ ）
A. 弯弓射箭，箭的动能转化为弓的弹性势能
B. 锂电池放电时电能转化为化学
C. 内燃机的压缩冲程机械能转化为内能
D. 人造卫星从近地点飞向远地点时势能减小，动能增大
【答案】C
【解析】
【详解】A．弯弓射箭，弓的弹性势能转化为箭的动能，故A错误；
B．锂电池放电时将化学能转化为电能，故B错误；
C．内燃机的压缩冲程，压缩空气和汽油的混合气体，将机械能转化为内能，故C正确；
D．人造卫星从近地点飞向远地点时，质量不变，速度减小，相对高度增加，则动能减小，势能增大，故D错误。
故选C。
6. 生活处处有物理，以下说法不正确的是（ ）
A. 用吸管吸瓶中饮料，利用了大气压B. 飞机升力利用了空气流速大的地方压强大
C. 验钞机防伪利用了紫外线的荧光作用D. 筷子利用了费力杠杆省距离
【答案】B
【解析】
【详解】A．用吸管吸饮料时，吸管内气压减小，外界大气压将饮料压入吸管，利用了大气压原理，故A正确，不符合题意；
B．飞机升力源于机翼上下方空气流速不同，上方流速大、压强小，下方流速小、压强大，形成向上的压力差，这就是飞机的升力，故B错误，符合题意；
C．紫外线能使荧光物质发光，验钞机利用这一特性鉴别钞票真伪，故C正确，不符合题意；
D．筷子使用时，动力臂小于阻力臂，属于费力杠杆，费力但省距离，故D正确，不符合题意。
故选B。
7. 目前我国的核电技术已形成较为完整的研发、设计、制造和运营体系，总体处于国际先进水平，并在部分领域实现全球领先。核能发电的流程如图所示，关于核电以下说法正确的是（ ）
A. 核反应堆利用了重核的裂变B. 核能是可再生能源
C. 核电站中的汽轮机属于电动机D. 核能发电的废料无污染
【答案】A
【解析】
【详解】A．利用核能的方式是核裂变和核聚变，核反应堆利用了重核的裂变，故A正确；
B．核能需要用到铀，铀矿这类矿物能源，一旦消耗就很难再生，是不可再生能源，故B错误；
C．核电站中的汽轮机是利用内能工作的，属于热机，故C错误；
D．核能发电的废料会对环境造成污染，故D错误。
故选A。
8. 如图所示，利用滑轮组将重力为2N的物体，以的速度提升，拉力F为，下列说法正确的是（ ）
A. 绳自由端移动的速度为B. 适当增加动滑轮重可以提高机械效率
C. 滑轮组的机械效率为D. F所做的有用功为
【答案】C
【解析】
【详解】A．由图可知，使用滑轮组承担物重的绳子股数，绳自由端移动的速度，故A错误；
B．由可知，增加动滑轮的质量，机械效率变小，故B错误；
CD．拉力做的有用功
拉力端移动距离
拉力做的总功
滑轮组的机械效率，故C正确，D错误。
故选C。
9. 如图甲所示的电路，电源电压不变，L是标有“4V”字样的灯泡，定值电阻的阻值为，两个电流表的量程均为，电压表的量程为，图乙是小灯泡L的电流随其电压变化的图像。当S闭合，、断开，将滑片P移到变阻器R的中点时，小灯泡L恰好正常发光，电压表示数为5V。下列说法正确的是（ ）
A. 电源电压为5V
B. 变阻器R的最大阻值为
C. 移动滑片P，当灯泡L的功率为1W时，变阻器R接入的阻值为
D. 开关都闭合时，为保证电路安全，变阻器R消耗的最大功率为
【答案】D
【解析】
【详解】AB．当S闭合，、断开，滑动变阻器与灯泡串联，电压表测滑动变阻器两端的电压，将滑片P移到变阻器R的中点时，小灯泡L恰好正常发光，此时灯泡两端的电压为4V，电压表示数为5V，由串联电路的电压规律可得，电源电压为
根据图乙可知，此时通过灯泡的电流为，根据串联电流规律，此时电路电流为0.5A，则此时滑动变阻器接入电路的电阻为
则变阻器R的最大阻值为
故AB错误；
C．移动滑片P，当灯泡L的功率为1W时，根据乙图可知，此时灯泡两端的电压为，电路中的电流为，灯泡的功率恰好为
符合题意，根据串联电路的电压规律可知，此时滑动变阻器两端的电压为
由欧姆定律可得，此时滑动变阻器接入电路的电阻为
故C错误；
D．当S、、都闭合，滑动变阻器和定值电阻并联，电流表A测干路中的电流，电流表测通过定值电阻的电流；两个电流表的量程均为，所以干路中的最大电流为0.6A，此时通过定值电阻的电流为
根据并联电路电流特点可知，通过滑动变阻器的最大电流为
则滑动变阻器R消耗的最大功率为
故D正确。
故选D。
二、多选题：本大题共1小题，共2分。
10. 如图所示，下列说法不正确的是（ ）
A. 甲图实验说明电流周围存磁场
B. 乙图实验装置可制成电动机，将转化机械能为电能
C. 丙图中当闭合开关时，电磁铁上端为N极，工作电路中电铃发声
D. 丁图中模型的原理是电磁感应
【答案】BD
【解析】
【详解】A．甲图是奥斯特实验，奥斯特实验说明了通电导线周围存在着磁场故A正确，不符合题意；
B．乙图实验装置演示的是电磁感应现象，据此可制成发电机，将转化机械能为电能，故B错误，符合题意；
C．丙图中当闭合开关时，由安培定则可知，电磁铁上端为N极，此时电磁铁将衔铁吸下，接通电铃电路，电铃发声，故C正确，不符合题意；
D．丁图中模型的原理是通电导体在磁场中受力运动，故D错误，符合题意。
故选BD。
三、填空题：本大题共4小题，共8分。
11. 小明家的电能表参数如图所示，若一段时间后表盘变为02020，则这段时间内电能表铝盘转过了___________圈；若空气开关突然跳闸了，则可能原因是他们家___________。
【答案】 ①. 120 ②. 电路发生了短路或用电器总功率过大
【解析】
【详解】[1]电能表的最后一位数是小数，单位是，若一段时间后表盘变为02020、即示数为，原来电能表的示数为，则小明家这段时间内消耗的电能为
电能表上标有“”，表示电路中每消耗的电能，电能表的转盘转600r，则这段时间内电能表铝盘转过的圈数为
[2]空气开关跳闸，说明电路中电流过大，家庭电路中电流过大的原因可能是电路发生短路，或者接入电路中的用电器总功率过大。
12. 小木块A放在长木板B上，弹簧测力计一端接A，另一端固定在墙壁上，长木板B放在粗糙的水平地面上。长木板B在力F作用下向左运动，稳定时水平弹簧测力计的示数为T，A相对于地面是___________（选填“静止”或“运动”）的；若增大拉力F使木板加速运动，弹簧测力计的示数___________（选填“变大”、“变小”或“不变”）。
【答案】 ①. 静止 ②. 不变
【解析】
【详解】[1]A被弹簧测力计固定着，A相对地面保持静止时，A在水平方向上受测力计的拉力与受到长木板施加的滑动摩擦力为一对平衡力，大小相等，方向相反，即木块受到的摩擦力大小为T，方向水平向左。
[2]因影响摩擦力大小的压力大小和接触面粗糙程度不变，所以木块A受到的摩擦力不变，而摩擦力等于测力计拉力，所以增大拉木板的F，木板B受到的摩擦力将不变。
13. 如图所示的一种学生饮用奶，在饮用前加热的过程中，温度升高，内能_________ （选填“增大”或“减小”）；若其中奶的质量为0.25kg，奶的比热容是，当把它从10°C加热到40℃需要吸收__________J 的热量。
【答案】 ① 增大 ②.
【解析】
【详解】[1]一种学生饮用奶，在饮用前加热的过程中，不断吸收热量，温度升高，内能增大。
[2]需要吸收的热量为
14. 验电器的原理是___________，做摩擦起电实验时橡胶棒的温度升高是通过___________的方式使物体内能增大的。
【答案】 ①. 同种电荷相互排斥 ②. 做功
【解析】
【详解】[1]同种电荷相互排斥，异种电荷相互吸引，验电器是利用同种电荷相互排斥的原理工作的。
[2]做功和热传递均可以改变物体的内能，反复摩擦后，发现橡胶棒的温度升高，这是通过做功方式改变物体内能的。
四、实验探究题：本大题共3小题，共18分。
15. 小明用如图甲所示的装置对烧杯内的水进行加热，探究水沸腾时温度变化的特点。
（1）除温度计外，小明还需要的测量工具是___________。
（2）同组的小刚发现实验器材组装有问题，这样会导致测得的水温___________（选填“高于”、“低于”或“等于”）实际水温。
（3）调整好后开始实验，当水温接近90℃时，每隔1min测一次温度，直到水沸腾，实验结束后小明发现烧杯中的水量明显减少。由图像可知水在沸腾过程中的特点是___________。实验过程中闻到酒精的气味是___________现象。
（4）关于该实验，以下分析正确的是___________。
A. 水量变少是由于部分水吸收热量升华成了水蒸气
B. 水的最终温度只有，表明当地气压大于一个标准大气压
C. 水沸腾后增大火力沸腾更剧烈，但不能提高水的沸点
【答案】（1）停表 （2）高于
（3） ①. 不断吸热，温度保持不变 ②. 扩散
（4）C
【解析】
【小问1详解】
除温度计外，小明还需要测量时间，故还需要的工具是停表。
【小问2详解】
同组的小刚发现实验器材组装有问题，温度计的玻璃泡接触烧杯的底部，这样会导致测得的水温高于实际水温。
【小问3详解】
[1]水在沸腾过程中的特点是不断吸热，温度保持不变。调整好后开始实验，当水温接近时，每隔测一次温度，直到水沸腾，实验结束后小明发现烧杯中的水量明显减少。由图像可知水在沸腾过程中的特点是不断吸热，温度保持不变。
[2]分子一直做无规则运动。实验过程中闻到酒精的气味是扩散现象。
【小问4详解】
A．水量变少是由于部分水吸收热量汽化成了水蒸气，故A不符合题意；
B．沸点随大气压的降低而降低，水的最终温度只有，表明当地气压低于一个标准大气压，故B不符合题意；
C．液体的沸点与气压有关，所以水沸腾后增大火力沸腾更剧烈，不能提高水的沸点，故C符合题意。
故选C。
16. 实验室有如下器材：天平（含砝码）、量筒、小烧杯、金属块、细线（质量和体积不计）、足量的水、刻度尺、圆柱形容器。
（1）甲组选用一些器材测量金属块的密度，请帮助他们将实验步骤补充完整；
①量筒中倒入20mL水，把金属块浸没在量筒的水中，如图1A所示；
②将托盘天平放在水平桌面上，游码移到零刻度处，指针的位置如图1所示，应将平衡螺母向______（选“左”或“右”）调节，使之平衡；
③取出金属块放在左盘，向右盘加减砝码并移动游码使天平重新平衡，如图1C所示，金属块的质量m=______g；
④计算金属块的密度为______kg/m3，上述实验过程所测金属块的密度比实际值______（选填“偏大”或“偏小”）；
（2）乙组的小红同学继续用如图2图示的方法测出了金属块A的密度，圆柱形容器盛有适量的水，她的具体操作如下，回答后边的问题：
①将金属块A放在小烧杯中，小烧杯杯底距水面的高度为h1，如图2甲所示；
②取出金属块A，将金属块A吊在小烧杯底部，小烧杯杯底距水面的高度为h2，如图2乙所示；
③剪断细绳后，金属块A沉入容器底，此时小烧杯杯底距水面的高度为h3，如图2丙所示。图甲中水对圆柱形容器底的压强______（选填“大于”、“等于”或“小于”）图2乙中水对圆柱形容器底的压强，水的密度为ρ水，则金属块A密度的表达式为______。
【答案】（1） ①. 左 ②. 157.8 ③. 7.89×103 ④. 偏大
（2） ①. 等于 ②.
【解析】
【小问1详解】
[1]将托盘天平放在水平桌面上，游码移到零刻度处，指针的位置如图1所示，指针右偏，说明右端重，应将平衡螺母向左调节，使之平衡。
[2]如图1C所示，天平横梁标尺分度值为0.1g，则金属块的质量
[3]把金属块浸没在量筒的水中，如图1A所示，量筒分度值为，示数为，则金属块的体积为
则金属块的密度为
[4]因为把金属块从水中取出时，金属块会沾水，导致测量的金属块的质量偏大，由密度可知，测量的金属块的密度比实际值偏大。
【小问2详解】
[1]图甲和图乙中都可以将金属块和小烧杯看作一个整体，整体均漂浮，浮力等于重力，总重力相同，则整体受到的浮力相同，根据，整体排开水的体积相同，则甲乙中水面高度相同，根据，图甲中水对圆柱形容器底的压强等于图2乙中水对圆柱形容器底的压强。
[2]图甲和图乙中金属块和小烧杯整体排开水的体积相同，即，设小烧杯的底面积为，则有
则金属块A的体积为
甲中金属块和小烧杯整体漂浮，重力等于浮力，则有 ①
丙中，小烧杯漂浮，重力等于浮力，则有 ②
联立①②，可得金属块A的重力为
则金属块A的密度为
17. 为探究“电流与电压的关系”，器材有：滑动变阻器、开关、电源（电压恒为3V）、电流表、电压表各一块，导线若干。
（1）如图甲是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线。
（2）小明排除故障后，通过实验获得的部分实验数据如表，分析表中数据可得出结论___________。
（3）小明在某次实验中观察到电流表的示数如图乙所示，通过分析可得电压表的示数为___________ V。
（4）实验提供的滑动变阻器规格为R1“5Ω 2A”、R2“20Ω 1A”、R3“20Ω 0.1A”，小明选择的是___________（选填“R1”“R2”或“R3”）完成了上述实验。
（5）小丽用另一组同规格的器材进行实验，根据获得的数据做出U-I关系如图丙，发现与预期结果不一样，实验过程中可能存在的问题是___________。
（6）小丽完成实验后，发现桌上有一个额定电压为2.5V的小灯泡，于是他利用手边的部分器材又找来一个定值电阻R0（R0=6Ω），设计了如图丁所示的电路，测出了小灯泡正常发光的电阻，请你帮他完成实验步骤。
①只闭合S、S2，移动滑片P，使电压表的示数为___________ V；
②只闭合S、S1，保持滑片P不动，读出电压表的示数为2.25V；
③小灯泡正常发光时的电阻为___________Ω。
【答案】（1） （2）电阻一定时，通过导体的电流与导体两端的电压成正比
（3）0.8 （4）R2 （5）见解析
（6） ①. 2.5 ②. 10
【解析】
【小问1详解】
为探究“电流与电压的关系”，电流表要串联在电路中，电压表并联在定值电阻两端，连接电路如下：
【小问2详解】
从表中数据可知，电阻一定时，导体两端的电压与通过导体的电流的比值是一个定值，即电阻一定时，通过导体的电流与导体两端的电压成正比。
【小问3详解】
定值电阻的阻值
电流表使用的量程为，分度值为，图乙中电流表的示数为，此时定值电阻两端的电压为
【小问4详解】
电流为时，定值电阻两端电压为，此时滑动变阻器接入的电阻为
实验中最大电流为，故滑动变阻器选用的是 R2“20Ω 1A”。
【小问5详解】
由图中数据求出的电阻值偏大，随着电流表、电压表示数的增大，电阻变小，由公式可知，实验前电表没有调零，电压表指针在零刻度线右侧或者电流表指针在零刻度线的左侧。
【小问6详解】
[1]①只闭合S、，变阻器与灯泡串联，电压表测量灯泡的电压，移动滑片P，使小灯泡两端电压等于小灯泡的额定电压。
[2]②只闭合S、，变阻器与R0串联，电压表测量R0的电压，保持滑片P不动，读出电压表的示数为，电源电压已知，由串联电路中电压的分配规律得
③小灯泡正常发光时的电流
小灯泡正常发光时的电阻
五、计算题：本大题共3小题，共14分。
18. 平静的水面犹如一面镜子，水面上景物的倒影是由于光反射形成的虚像。如果水面上方10米处有一架无人机，水深仅有1米，则无人机的像到无人机的距离为___________米。如图画出水下所成的像__________。
【答案】 ①. 20 ②.
【解析】
【详解】[1]倒影属平面镜成像现象，根据平面镜成像特点可知如果水面上方10米处有一架无人机，无人机的像距水面也是10m，则无人机的像到无人机的距离为
[2]分别作出物体AB端点A、B关于平面镜的对称点、，用虚线连接、即为AB在平面镜中的像。如图所示：
19. 某四轮货车质量为2t，某次出行装有货物，以的速度匀速行驶了20km，汽车所受阻力为汽车总重的倍。已知每个轮胎与路面的接触面积为500cm2。（g=10N/kg）求；
（1）汽车静止时对路面的压强。
（2）汽车在该次行驶过程中牵引力的功率。
（3）若该次出行时汽车发动机的效率为40%，求该汽车燃烧的汽油的总质量。（汽油的热值q=4.6×107 J/kg）
【答案】（1）2.3×105Pa
（2）9.2×104 W
（3）5kg
【解析】
小问1详解】
汽车总质量
汽车对水平路面的压力
受力面积
汽车静止时对路面的压强
【小问2详解】
汽车受到的阻力
汽车匀速行驶，受力平衡，则牵引力
匀速行驶的速度
所以牵引力的功率
【小问3详解】
牵引力所做的功
由得，消耗汽油完全燃烧释放的热量
由可得，这段时间内消耗汽油的质量
20. 如图所示，电源电压可调，灯泡L规格为“6V 18W”，且灯丝电阻不随温度变化。电流表量程为“0∼0.6A”和“0∼3A”，电压表量程为“0∼3V”和“0∼15V”。滑动变阻器的规格分别为“50Ω 2A”和“8Ω 3A”。
（1）求灯泡的电阻；
（2）将电源电压调到18V，只闭合开关S1，移动P，使灯泡能正常发光且保证电路中各元件安全，求滑动变阻器允许接入电路的阻值范围；
（3）只闭合S2，P置于中点，电流表和电压表的偏转角度相同（可能重新选择了电表量程和变阻器R）。通过计算判断所用变阻器的规格。
【答案】（1）2Ω （2）4Ω∼8Ω
（3）“50Ω 2A”
【解析】
【小问1详解】
灯泡的电阻为
【小问2详解】
只闭合开关，灯泡和滑动变阻器串联，电压表测滑动变阻器两端的电压，灯泡正常发光时，通过的电流为
因为3A大于2A，所以滑动变阻器R的规格为“”，电流表选的是，灯泡正常发光时，滑动变阻器两端的电压为
则电压表选的是，当灯正常发光时，根据串联电路的电流规律可知，此时电路中的最大电流为3A，根据欧姆定律可知此时滑动变阻器接入电路的阻值最小，此时电路中的总电阻为
则滑动变阻器接入电路的最小阻值为
滑动变阻器接入电路中的电阻最大时，流过电流表的电流最小，因串联电路中总电阻等于各分电阻之和，所以，流过电流表的最小电流
此时滑动变阻器两端的电压为
小于电压表的最大测量值15V，则滑动变阻器接入电路的最大阻值为，所以滑动变阻器允许接入电路的阻值范围为。
【小问3详解】
只闭合，P置于中点，则滑动变阻器接入电路阻值为最大阻值的一半，即滑动变阻器接入电路的阻值为或，电压表测滑动变阻器两端的电压，电流表测电路中的电流，电压表与电流表示数之比即为滑动变阻器接入电路的阻值，可分为四种情况考虑：
设两电表指针偏转的格数为n：
①电流表量程选，分度值为，指针指示的数值为，电压表量程选，分度值为，指针指示的数值为，此时滑动变阻器接入电路的阻值为
不符合题意；
②电流表量程选，分度值为，指针指示的数值为，电压表量程选，分度值为，指针指示的数值为，此时滑动变阻器接入电路的阻值为
符合题意；
③电流表量程选，分度值为，此时指针指示的数值为，电压表量程选，分度值为，此时指针指示的数值为，此时滑动变阻器接入电路的阻值为
不符合题意；
④电流表量程选，分度值为，此时指针指示的数值为，电压表量程选，分度值为，指针指示的数值为，此时滑动变阻器接入电路的阻值为
不符合题意。
综上所述，滑动变阻器所选的规格为“”。
实验次数
一
二
三
电压
电流
实验次数
一
二
三
电压
电流
