第十一章 机械与功
给我一个支点和一根足够长的硬棒，我就能撬动地球。 ——阿基米德

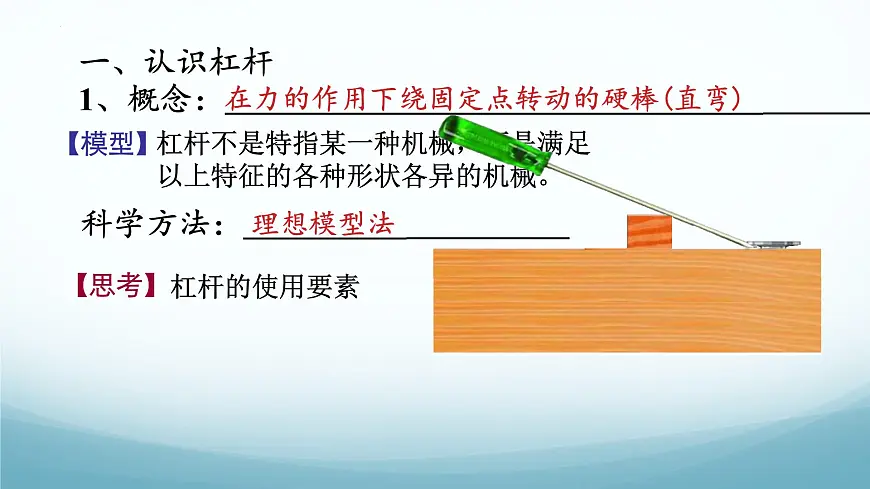

一、认识杠杆1、概念：_________________________________
在力的作用下绕固定点转动的硬棒(直弯)
杠杆不是特指某一种机械，而是满足以上特征的各种形状各异的机械。
科学方法：__________

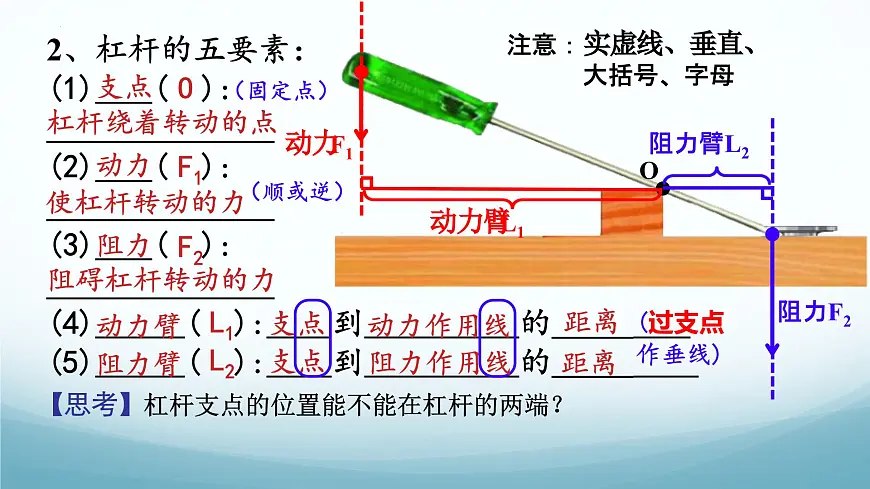

2、杠杆的五要素： (1) ( ): (2) ( ): (3) ( ): (4) ( ): 到 的_____ (5) ( ): 到 的_____
杠杆支点的位置能不能在杠杆的两端？
注意：实虚线、垂直、 大括号、字母

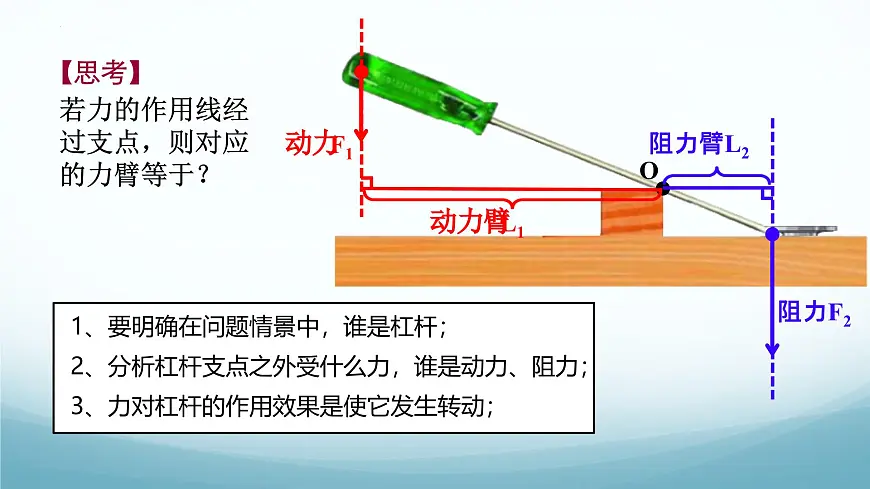

若力的作用线经过支点，则对应的力臂等于？
【练习1】在用起子起瓶盖时，你能找出它的支点，动力作用点，阻力作用点，并画出动力臂和阻力臂吗？试一试，对照下图，说说杠杆力臂示意图的画法。
【构建模型】生活中杠杆模型的五要素。
如图开瓶器开启瓶盖时可抽象为一杠杆，不计自重。下图能正确表示它工作示意图的是（　　）
【练习2】如图所示为钓鱼竿钓鱼时的示意图，O为支点，F1表示手对钓鱼竿的作用力，请在图中画出鱼线对钓鱼竿拉力F2的力臂L2；
【练习3】如图所示，杠杆在力F1、F2的作用下(F2未画出)处于平衡状态。O为支点，L2是力F2的力臂，请在图中画出F1的力臂L1和力F2的示意图。
【练习4】杠杆在我国古代就有了许多巧妙地应用，护城河上安装的吊桥就是一个杠杆，如图所示，它的支点是 点，动力作用点是 点，阻力是
【练习5】如图为一工人用一撬棒撬起一石头，如果他向下用力，则点 是支点；若他向上用力，则支点是
【练习6】如图所示，L1是动力臂，作出动力F1的示意图，并用小黑点表示出F1的作用点。
