2024年中考数学真题分类汇编专题23 投影与视图（40题）（学生版）

这是一份2024年中考数学真题分类汇编专题23 投影与视图（40题）（学生版），共11页。试卷主要包含了单选题等内容，欢迎下载使用。

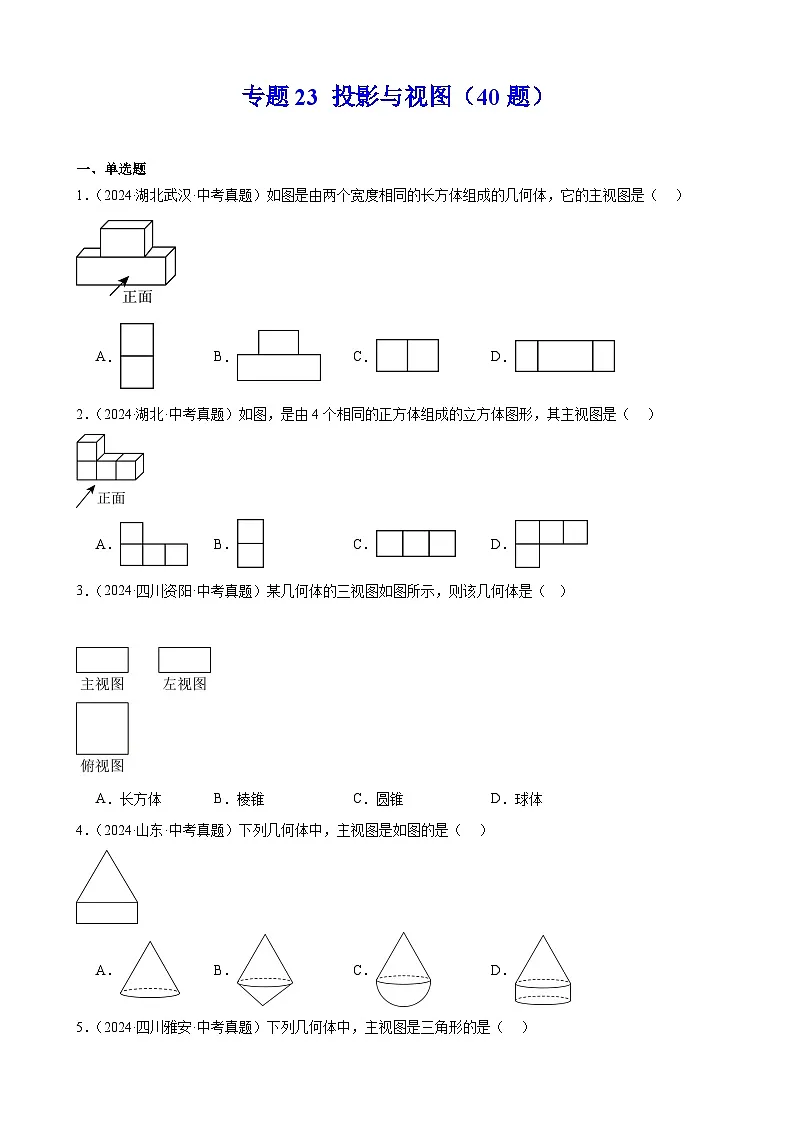

一、单选题
1．（2024·湖北武汉·中考真题）如图是由两个宽度相同的长方体组成的几何体，它的主视图是（ ）
A．B．C．D．
2．（2024·湖北·中考真题）如图，是由4个相同的正方体组成的立方体图形，其主视图是（ ）
A．B．C．D．
3．（2024·四川资阳·中考真题）某几何体的三视图如图所示，则该几何体是（ ）

A．长方体B．棱锥C．圆锥D．球体
4．（2024·山东·中考真题）下列几何体中，主视图是如图的是（ ）
A．B．C．D．

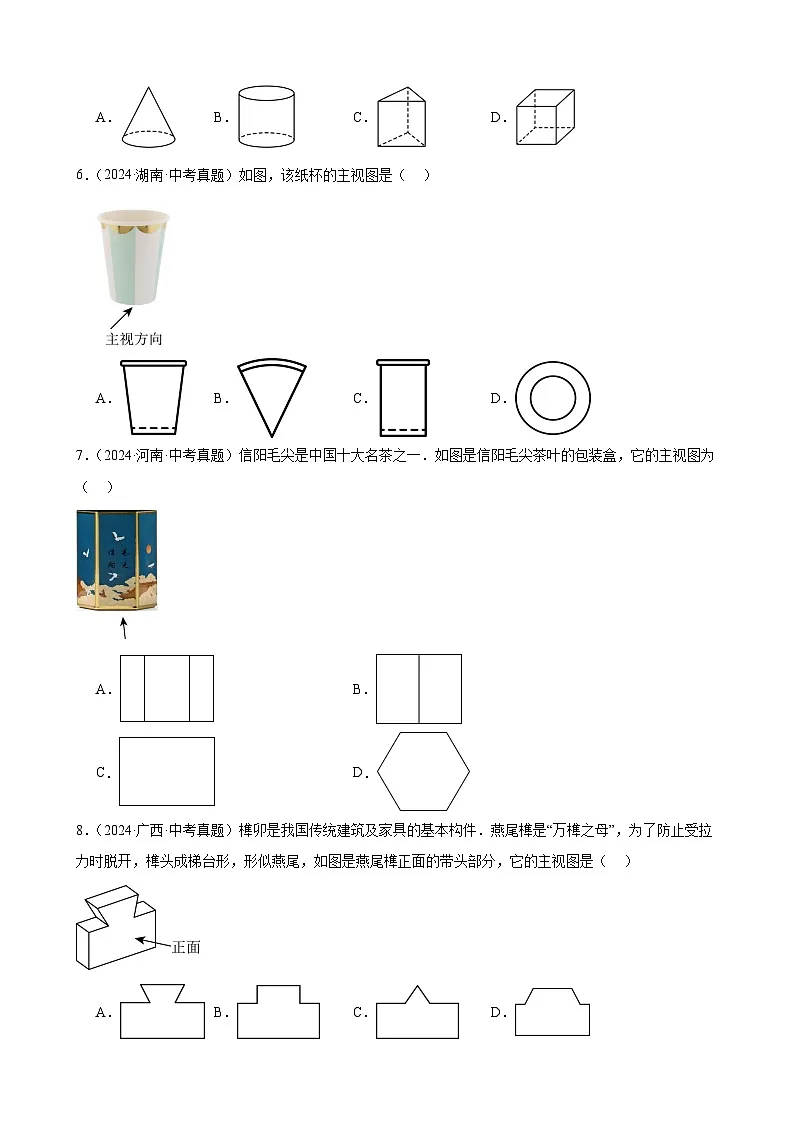

5．（2024·四川雅安·中考真题）下列几何体中，主视图是三角形的是（ ）
A．B．C．D．
6．（2024·湖南·中考真题）如图，该纸杯的主视图是（ ）
A．B．C．D．
7．（2024·河南·中考真题）信阳毛尖是中国十大名茶之一．如图是信阳毛尖茶叶的包装盒，它的主视图为（ ）
A．B．
C．D．
8．（2024·广西·中考真题）榫卯是我国传统建筑及家具的基本构件．燕尾榫是“万榫之母”，为了防止受拉力时脱开，榫头成梯台形，形似燕尾，如图是燕尾榫正面的带头部分，它的主视图是（ ）
A．B．C．D．

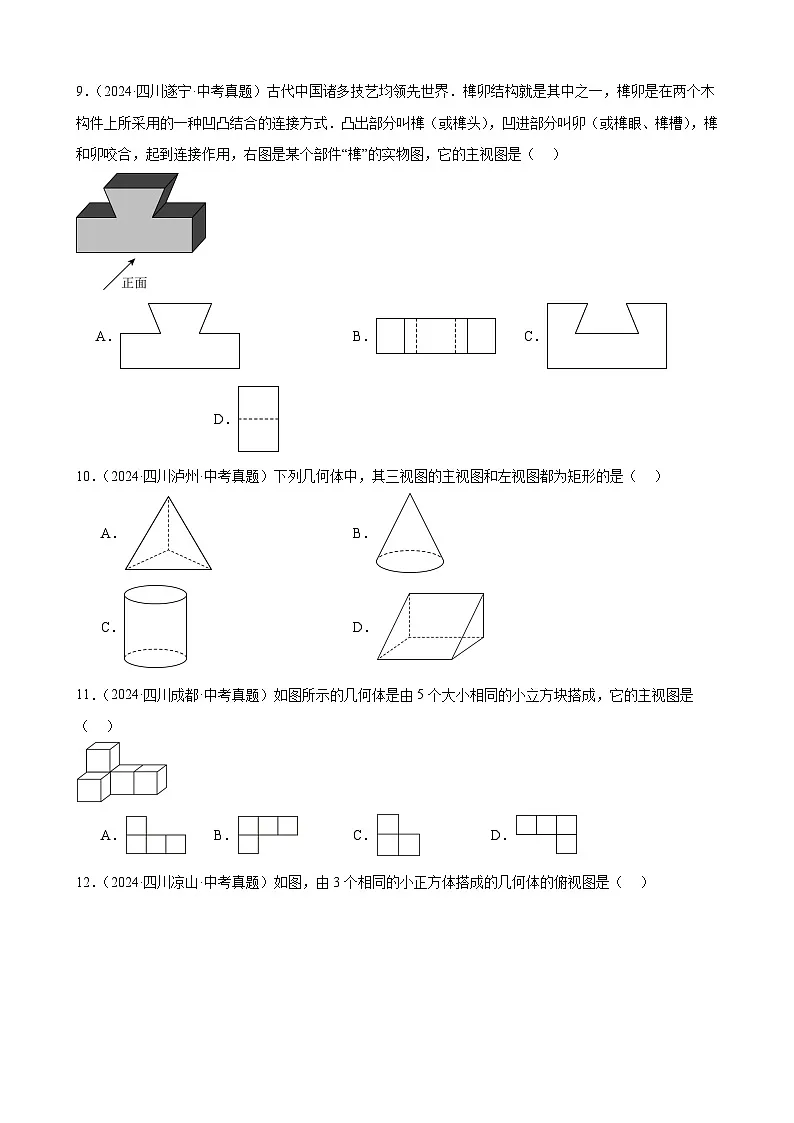

9．（2024·四川遂宁·中考真题）古代中国诸多技艺均领先世界．榫卯结构就是其中之一，榫卯是在两个木构件上所采用的一种凹凸结合的连接方式．凸出部分叫榫（或榫头），凹进部分叫卯（或榫眼、榫槽），榫和卯咬合，起到连接作用，右图是某个部件“榫”的实物图，它的主视图是（ ）

A． B． C． D．
10．（2024·四川泸州·中考真题）下列几何体中，其三视图的主视图和左视图都为矩形的是（ ）
A．B．
C．D．
11．（2024·四川成都·中考真题）如图所示的几何体是由5个大小相同的小立方块搭成，它的主视图是（ ）
A．B．C．D．
12．（2024·四川凉山·中考真题）如图，由3个相同的小正方体搭成的几何体的俯视图是（ ）
A．B．C．D．
13．（2024·江西·中考真题）如图所示的几何体，其主视图为（ ）
A．B．C．D．
14．（2024·辽宁·中考真题）如图是由5个相同的小立方块搭成的几何体，这个几何体的俯视图是（ ）

A． B． C． D．
15．（2024·内蒙古通辽·中考真题）如图，这个几何体的俯视图是（ ）
A．B．C．D．
16．（2024·甘肃·中考真题）如图所示，该几何体的主视图是（ ）
A．B．C．D．
17．（2024·浙江·中考真题）5个相同正方体搭成的几何体主视图为（ ）
A．B．C．D．
18．（2024·安徽·中考真题）某几何体的三视图如图所示，则该几何体为（ ）
A．B．
C．D．
19．（2024·山东潍坊·中考真题）某厂家生产的海上浮漂的形状是中间穿孔的球体，如图所示．该浮漂的俯视图是图，那么它的主视图是（ ）
A．B．
C．D．
20．（2024·黑龙江大庆·中考真题）下列常见的几何体中，主视图和左视图不同的是（ ）
A．B．
C．D．
21．（2024·黑龙江龙东地区·中考真题）由一些大小相同的小正方体搭成的几何体的主视图和左视图如图，则搭成该几何体的小正方体的个数最少是（ ）
A．3B．4C．5D．6
22．（2024·四川乐山·中考真题）下列文物中，俯视图是四边形的是（ ）
A．带盖玉柱形器B．白衣彩陶钵
C．镂空人面覆盆陶器D．青铜大方鼎
23．（2024·甘肃临夏·中考真题）马家窑彩陶绚丽典雅，符号丰富，被称为彩陶文化的“远古之光”．如图是一件马家窑彩陶作品的立体图形，有关其三视图说法正确的是（ ）
A．主视图和左视图完全相同B．主视图和俯视图完全相同
C．左视图和俯视图完全相同D．三视图各不相同
24．（2024·黑龙江齐齐哈尔·中考真题）如图，若几何体是由5个棱长为1的小正方体组合而成的，则该几何体左视图与俯视图的面积和是（ ）
A．6B．7C．8D．9·
25．（2024·黑龙江绥化·中考真题）某几何体是由完全相同的小正方体组合而成，下图是这个几何体的三视图，那么构成这个几何体的小正方体的个数是（ ）
A．5个B．6个C．7个D．8个
26．（2024·河北·中考真题）如图是由个大小相同的正方体搭成的几何体，它的左视图是（ ）

A． B． C． D．
27．（2024·吉林·中考真题）葫芦在我国古代被看作吉祥之物．下图是—个工艺葫芦的示意图，关于它的三视图说法正确的是（ ）
A．主视图与左视图相同B．主视图与俯视图相同
C．左视图与俯视图相同D．主视图、左视图与俯视图都相同
28．（2024·内蒙古包头·中考真题）如图，正方形边长为2，以所在直线为轴，将正方形旋转一周，所得圆柱的主视图的面积为（ ）
A．8B．4C．D．
29．（2024·四川广元·中考真题）一个几何体如图水平放置，它的俯视图是（ ）

A． B． C． D．
30．（2024·四川自贡·中考真题）下列几何体中，俯视图与主视图形状相同的是（ ）
A．B．C．D．
31．（2024·四川凉山·中考真题）如图，一块面积为的三角形硬纸板（记为）平行于投影面时，在点光源的照射下形成的投影是，若，则的面积是（ ）
A．B．C．D．
32．（2024·山东烟台·中考真题）下图是由8个大小相同的小正方体组成的几何体，若从标号为①②③④的小正方体中取走一个，使新几何体的左视图既是轴对称图形又是中心对称图形，则应取走（ ）

A．①B．②C．③D．④
33．（2024·山东威海·中考真题）下列几何体都是由四个大小相同的小正方体搭成的．其中主视图、左视图和俯视图完全相同的是（ ）
A．B．C．D．
34．（2024·吉林长春·中考真题）南湖公园是长春市著名旅游景点之一，图①是公园中“四角亭”景观的照片，图②是其航拍照片，则图③是“四角亭”景观的（ ）．
A．主视图B．俯视图C．左视图D．右视图
35．（2024·天津·中考真题）下图是一个由5个相同的正方体组成的立体图形，它的主视图是（ ）
A．B．
C．D．
36．（2024·四川·中考真题）由4个大小相同的正方体搭成的几何体如图所示，这个几何体的主视图是（ ）
A．B．C．D．
37．（2024·云南·中考真题）某图书馆的一个装饰品是由几个几何体组合成的．其中一个几何体的三视图（主视图也称正视图，左视图也称侧视图）如图所示，这个几何体是（ ）
A．正方体B．圆柱C．圆锥D．长方体
38．（2024·福建·中考真题）如图是由长方体和圆柱组成的几何体，其俯视图是（ ）
A．B．
C．D．
39．（2024·内蒙古呼伦贝尔·中考真题）如图是由七个完全相同的小正方体组成的立体图形，选项给出的四个平面图形中不属于其三视图的是（ ）
A．B．C．D．
40．（2024·黑龙江牡丹江·中考真题）由5个形状、大小完全相同的小正方体组合而成的几何体，其主视图和左视图如图所示，则搭建该几何体的方式有（ ）
A．1种B．2种C．3种D．4种
