2025年安徽省马鞍山市第八中学中考一模物理试题（原卷版+解析版）

这是一份2025年安徽省马鞍山市第八中学中考一模物理试题（原卷版+解析版），共23页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

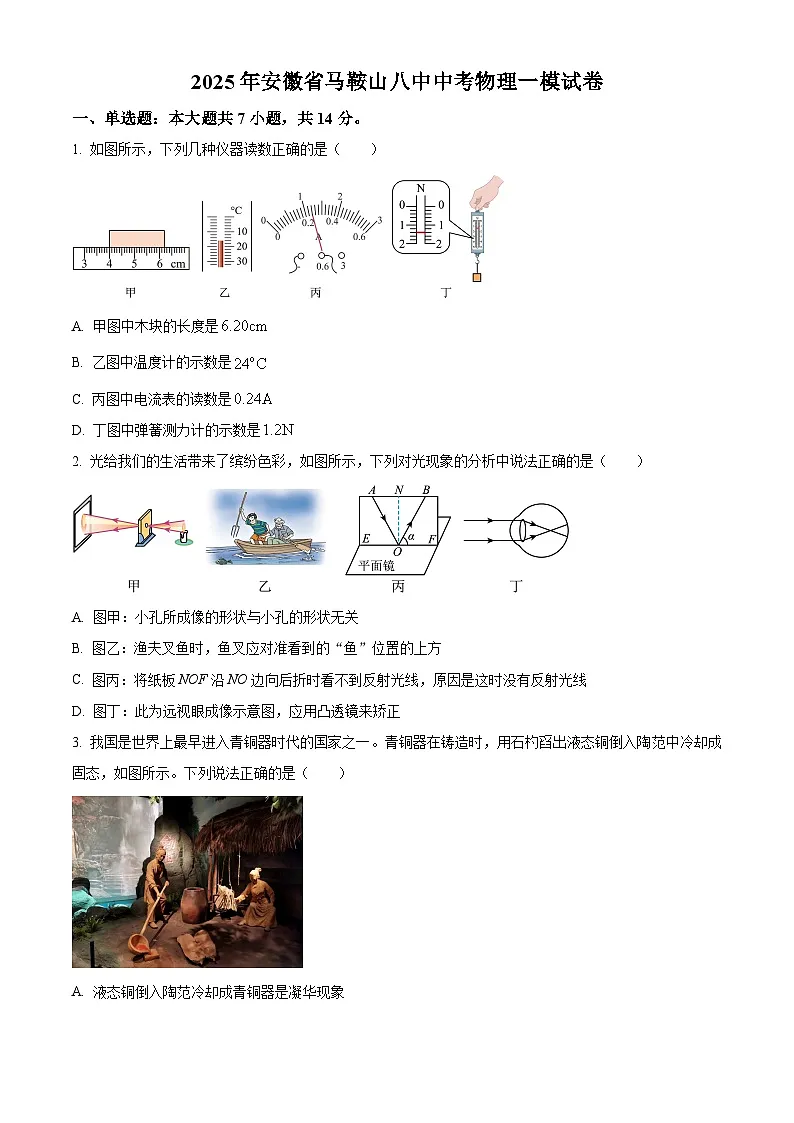

1. 如图所示，下列几种仪器读数正确的是（ ）
A. 甲图中木块的长度是
B. 乙图中温度计的示数是
C. 丙图中电流表的读数是
D. 丁图中弹簧测力计的示数是
2. 光给我们的生活带来了缤纷色彩，如图所示，下列对光现象的分析中说法正确的是（ ）
A. 图甲：小孔所成像的形状与小孔的形状无关
B. 图乙：渔夫叉鱼时，鱼叉应对准看到的“鱼”位置的上方
C. 图丙：将纸板NOF沿NO边向后折时看不到反射光线，原因是这时没有反射光线
D. 图丁：此为远视眼成像示意图，应用凸透镜来矫正
3. 我国是世界上最早进入青铜器时代的国家之一。青铜器在铸造时，用石杓舀出液态铜倒入陶范中冷却成固态，如图所示。下列说法正确的是（ ）
A. 液态铜倒入陶范冷却成青铜器是凝华现象
B. 液态铜冷却变成固态的过程中需要吸收热量
C. 工匠休息时身上的汗水逐渐消失是汽化现象
D. 用过的石杓放入水中出现的“白气”是汽化形成的

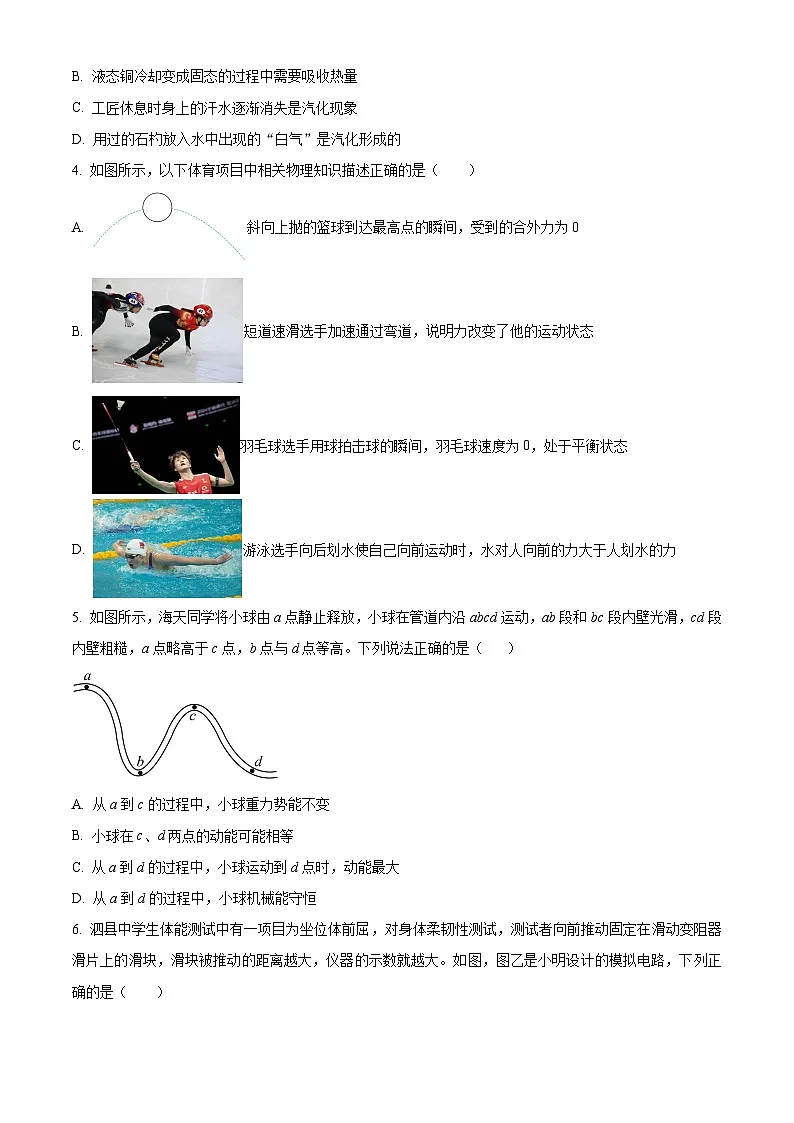

4. 如图所示，以下体育项目中相关物理知识描述正确的是（ ）
A. 斜向上抛的篮球到达最高点的瞬间，受到的合外力为0
B. 短道速滑选手加速通过弯道，说明力改变了他的运动状态
C. 羽毛球选手用球拍击球的瞬间，羽毛球速度为0，处于平衡状态
D. 游泳选手向后划水使自己向前运动时，水对人向前的力大于人划水的力
5. 如图所示，海天同学将小球由a点静止释放，小球在管道内沿abcd运动，ab段和bc段内壁光滑，cd段内壁粗糙，a点略高于c点，b点与d点等高。下列说法正确的是（ ）
A. 从a到c的过程中，小球重力势能不变
B. 小球在c、d两点的动能可能相等
C. 从a到d的过程中，小球运动到d点时，动能最大
D. 从a到d的过程中，小球机械能守恒

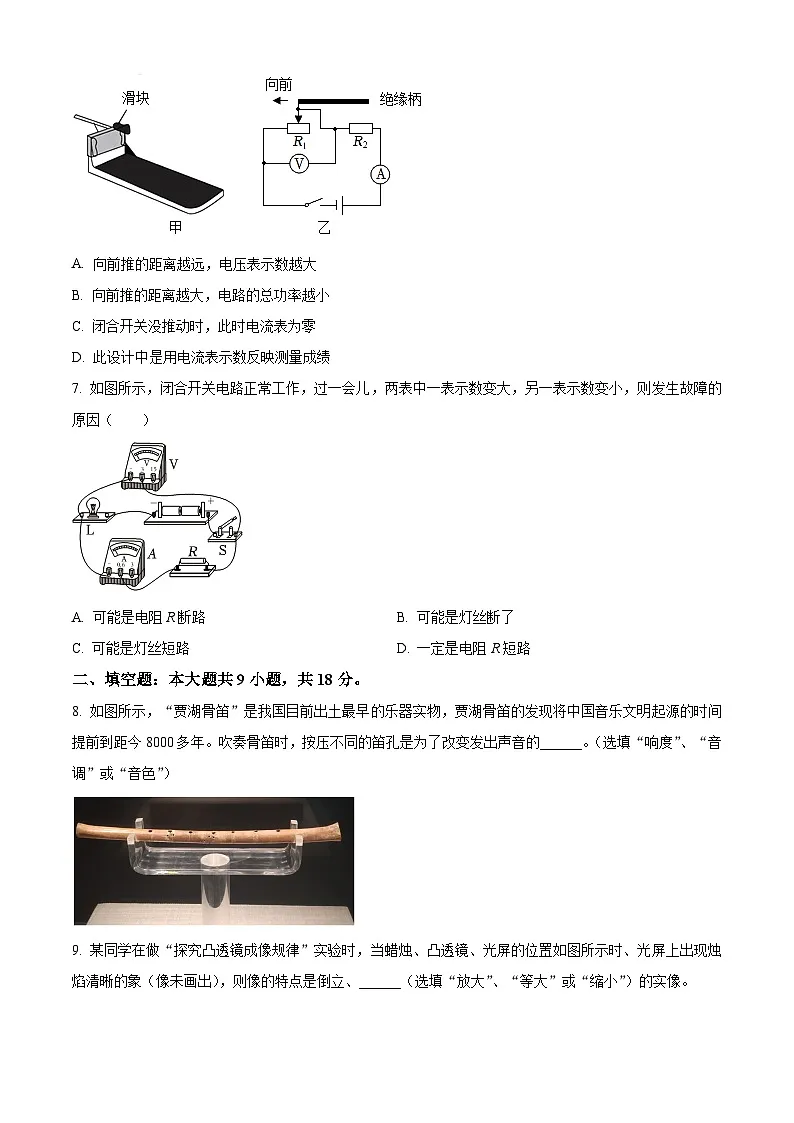

6. 泗县中学生体能测试中有一项目为坐位体前屈，对身体柔韧性测试，测试者向前推动固定在滑动变阻器滑片上的滑块，滑块被推动的距离越大，仪器的示数就越大。如图，图乙是小明设计的模拟电路，下列正确的是（ ）
A. 向前推的距离越远，电压表示数越大
B. 向前推的距离越大，电路的总功率越小
C. 闭合开关没推动时，此时电流表为零
D. 此设计中用电流表示数反映测量成绩
7. 如图所示，闭合开关电路正常工作，过一会儿，两表中一表示数变大，另一表示数变小，则发生故障的原因（ ）
A. 可能是电阻R断路B. 可能是灯丝断了
C. 可能是灯丝短路D. 一定是电阻R短路
二、填空题：本大题共9小题，共18分。
8. 如图所示，“贾湖骨笛”是我国目前出土最早的乐器实物，贾湖骨笛的发现将中国音乐文明起源的时间提前到距今8000多年。吹奏骨笛时，按压不同的笛孔是为了改变发出声音的______。（选填“响度”、“音调”或“音色”）
9. 某同学在做“探究凸透镜成像规律”实验时，当蜡烛、凸透镜、光屏的位置如图所示时、光屏上出现烛焰清晰的象（像未画出），则像的特点是倒立、______（选填“放大”、“等大”或“缩小”）的实像。
10. 如图所示是某景区的玻璃漂流栈道，只需在玻璃栈道内加入少量水，橡皮艇便可快速滑下，若以下滑时的橡皮艇为参照物，橡皮艇上的游客是______的（选填“运动”或“静止”）。
11. 洗衣机是生活的好帮手，洗衣机中衣服脱水时，是利用______（选填“衣服”或“水”）具有惯性。
12. 某小组同学在做“测量鹅卵石的密度”的实验，他们用调节好的天平称鹅卵石的质量，在天平平衡时，右盘中砝码的质量和游码在标尺上的位置如图甲所示，用量筒和水测量鹅卵石体积，用细线系着鹅卵石放入量筒前后的液面高度如图乙所示，则该鹅卵石的密度为______。
13. 如图是一种液压千斤顶，当手压摇臂时，重物便被举高，它的工作原理是___________， 用这种千斤顶把某汽车的一个后轮顶起时，施加在摇臂上竖直向下的压力为200 N，每压一次，手竖直向下移动的距离是50 cm，压10次后，车后轮被抬高10 cm，整个过程做的有用功为600 J，该千斤顶的机械效率是___________ %。

14. 现有质量为200g的某液体，其温度为吸收了的热量后，温度升高，该液体的比热容是______。
15. 实际的电源都有一定的电阻，如干电池，我们可以把它看成是由一个电压为U、电阻为0的理想电源与一个电阻值为r的电阻串联而成，如图甲所示：
在图乙中，。当只闭合时，电流表读数；当只闭合时，电流表读数，把电源按图甲中的等效方法处理，电源的电阻______。
16. 在如图所示的电路中，电源两端电压恒定，，当开关S1闭合、S2断开时，电流表的示数为；当开关S1和S2都闭合时，电流表的示数为，则电阻在内产生的电热是______J。
三、作图题：本大题共1小题，共2分。
17. 游客到黄山游玩，可以选择乘坐缆车上山和下山。空缆车随钢缆匀速直线上升时的情况可简化为如图所示，方框表示缆车的轿厢，请画出图中轿厢的受力示意图（假设轿厢重心在O点，不计空气阻力）。
四、实验探究题：本大题共3小题，共16分。
18. 小明做“探究杠杆平衡条件”的实验：
（1）杠杆处于如图甲所示的位置，实验前要先调节杠杆在水平位置平衡，需要进行的操作是：______；
（2）小明通过实验得出杠杆的平衡条件后，再用如图乙所示的方法使杠杆处于水平平衡状态，测出此时的拉力大小为，发现，其原因是：______。
19. 小明利用如图所示的实验装置，探究导体在磁场中运动时产生感应电流的条件。
（1）实验中，通过观察______来判断电路中是否有感应电流产生。
（2）如图所示，闭合开关后，下列实验操作不能产生感应电流的是（ ）
A. 磁体不动，导体棒AB水平向右运动
B. 磁体不动，导体棒AB向斜上方运动
C. 磁体不动，导体棒AB沿前后方向运动
D. 导体棒AB不动，磁体水平向右运动
20. 在“测量小灯泡的电功率”的实验中，选取了额定电压为的小灯泡（正常发光时阻值约为），有两个规格分别为“，”、“，1A”的滑动变阻器，电源电压保持6V不变，电路如图甲所示。
（1）实验中选择的滑动变阻器的规格是______；
（2）实验中，移动滑动变阻器滑片，进行了多次测量，并绘制了通过小灯泡的电流I随其两端电压U变化的图象如图乙所示，由图象可知，小灯泡的额定功率为______W；
（3）小亮实验时发现他的桌上没有电流表，却多了一个最大阻值为的滑动变阻器，于是他设计了如图丙所示电路，测出了额定电压为“”小灯泡正常发光时的电阻，请补全下列步骤：
①闭合开关S，先调节滑动变阻器的滑片到最左端，再调节滑动变阻器R，直到电压表的示数为；
②接着调节滑动变阻器______（选填“”或“R”）的滑片到最右端，读出此时电压表的示数为U；
③小灯泡正常发光时电阻表达式______（用U、和表示）。
五、计算题：本大题共3小题，共20分。
21. 如图是某厂家开发汽车，该车在水平路面上匀速直线行驶，用时，这一过程中汽车发动机的输出功率为。
（1）汽车牵引力所做的功是多少？
（2）行驶过程中汽车受到的阻力是多少？
22. 如图所示，电源电压保持不变，小灯泡L标有“6V，3W”的字样，滑动变阻器的阻值变化范围为，定值电阻的阻值为。不考虑温度对灯泡电阻的影响，求；
（1）小灯泡L正常发光时的阻值为多少？
（2）当、和都闭合，滑动变阻器的滑片滑到a端时，小灯泡L恰好正常发光，此时电流表的示数为多少？
（3）在保证电流表的示数不为0时，怎样才能使电路的电功率最小？电路的最小电功率是多少？
23. 如图所示，薄壁烧杯内装质量800g的水，烧杯的底面积是，将一个质量是200g、体积是的实心长方体A用细线吊着，然后将其体积的三分之一浸入烧杯内的水中。（杯内的水在实验过程中始终没有溢出。，）求：
（1）长方体A受到浮力；
（2）细线对长方体A的拉力；
（3）若剪断细线，待A静止后，水对烧杯底的压强变化量。
2025年安徽省马鞍山八中中考物理一模试卷
一、单选题：本大题共7小题，共14分。
1. 如图所示，下列几种仪器读数正确的是（ ）
A. 甲图中木块的长度是
B. 乙图中温度计的示数是
C. 丙图中电流表的读数是
D. 丁图中弹簧测力计的示数是
【答案】C
【解析】
【详解】A．甲图中刻度尺的分度值是0.1cm，木块的长度是，故A错误；
B．乙图中温度计的分度值是2℃，液柱在的下方，可知温度计的示数是，故B错误；
C．丙图中电流表使用的是量程，分度值为，因此其读数为，故C正确；
D．弹簧测力计的分度值为，可知丁图中弹簧测力计的示数是，故D错误。
故选C。
2. 光给我们的生活带来了缤纷色彩，如图所示，下列对光现象的分析中说法正确的是（ ）
A. 图甲：小孔所成像的形状与小孔的形状无关
B. 图乙：渔夫叉鱼时，鱼叉应对准看到的“鱼”位置的上方
C. 图丙：将纸板NOF沿NO边向后折时看不到反射光线，原因是这时没有反射光线
D. 图丁：此为远视眼成像示意图，应用凸透镜来矫正
【答案】A
【解析】
【详解】A．小孔成像的原理的光沿直线传播，小孔成像时像的形状与小孔的形状无关，故A正确；
B．水中鱼反射出的光，在水面处发生了折射，折射光线向远离法线偏折，逆着光线看到的是变浅的鱼的虚像，而真正的鱼在它的下方，所以鱼叉应对准看到的“鱼”位置的下方，故B错误；
C．将纸板NOF沿NO边向后折时看不到反射光线，是由于入射光线与反射光线在同一平面内，右半侧纸板与左半侧纸板此时不在同一平面内，无法承接到反射光线，但反射光线仍然存在，故C错误；
D．像成在了视网膜的前方，为近视眼，需要配戴凹透镜矫正，故D错误。
故选A。
3. 我国是世界上最早进入青铜器时代的国家之一。青铜器在铸造时，用石杓舀出液态铜倒入陶范中冷却成固态，如图所示。下列说法正确的是（ ）
A. 液态铜倒入陶范冷却成青铜器是凝华现象
B. 液态铜冷却变成固态的过程中需要吸收热量
C. 工匠休息时身上的汗水逐渐消失是汽化现象
D. 用过的石杓放入水中出现的“白气”是汽化形成的
【答案】C
【解析】
【详解】AB．液态铜倒入陶范冷却成青铜器凝固现象，该过程中需要放出热量，故AB错误；
C．工匠休息时身上的汗水逐渐消失，物质状态由液态变为气态，物态变化是汽化现象，故C正确；
D．用过的石杓放入水中出现的“白气”是液态的小水珠，由水蒸气遇冷液化形成的，故D错误。
故选C。
4. 如图所示，以下体育项目中相关物理知识描述正确的是（ ）
A. 斜向上抛的篮球到达最高点的瞬间，受到的合外力为0
B. 短道速滑选手加速通过弯道，说明力改变了他的运动状态
C. 羽毛球选手用球拍击球的瞬间，羽毛球速度为0，处于平衡状态
D. 游泳选手向后划水使自己向前运动时，水对人向前的力大于人划水的力
【答案】B
【解析】
【详解】A．斜向上抛的篮球到达最高点的瞬间，受到重力和空气阻力的作用，这两个不是一对平衡力，篮球此时受到非平衡力的作用，受到的合外力不为0，故A错误；
B．短道速滑选手加速通过弯道，在力的作用下，运动方向和速度大小都发生了变化，说明力改变了他的运动状态，故B正确；
C．羽毛球选手用球拍击球的瞬间，羽毛球速度为0，此时羽毛球受到重力和球拍的弹力，这两个力不是一对平衡力，处于非平衡状态，故C错误；
D．游泳选手向后划水使自己向前运动时，水对人向前的力与人划水的力是一对相互作用力，二者大小相等，故D错误。
故选B。
5. 如图所示，海天同学将小球由a点静止释放，小球在管道内沿abcd运动，ab段和bc段内壁光滑，cd段内壁粗糙，a点略高于c点，b点与d点等高。下列说法正确的是（ ）
A. 从a到c的过程中，小球重力势能不变
B. 小球在c、d两点的动能可能相等
C. 从a到d的过程中，小球运动到d点时，动能最大
D. 从a到d的过程中，小球机械能守恒
【答案】B
【解析】
【详解】A．a点略高于c点，从a到c的过程中，小球重力势能先变小，后变大，a点的重力势能大于c点的重力势能，故A错误；
B． cd段内壁粗糙，小球从c点到d点克服摩擦阻力，小球的机械能减小，小球在c点的机械能大于d点，小球在c点的重力势能大于d点，因此c、d两点的动能可能相等，故B正确；
CD．b点与d点等高，b点与d点的重力势能相同，从a到d的过程中，ab段和bc段内壁光滑，ac段机械能守恒，cd段由于小球克服摩擦阻力，小球的机械能减小，机械能不守恒，小球在b点的机械能大于d点，小球运动到b点时，动能最大，故CD错误。
故选B。
6. 泗县中学生体能测试中有一项目为坐位体前屈，对身体柔韧性测试，测试者向前推动固定在滑动变阻器滑片上的滑块，滑块被推动的距离越大，仪器的示数就越大。如图，图乙是小明设计的模拟电路，下列正确的是（ ）
A. 向前推的距离越远，电压表示数越大
B. 向前推的距离越大，电路的总功率越小
C. 闭合开关没推动时，此时电流表为零
D. 此设计中是用电流表示数反映测量成绩
【答案】D
【解析】
【详解】由电路图可知，滑动变阻器R1与R2串联，电压表测R1两端的电压，电流表测电路的电流。
AB．向前推的距离越大，滑动变阻器R1连入电路的电阻越小，则电路的电阻越小，根据欧姆定律可知，电路中的电流越大，即电流表示数越大；根据可知，R2两端的电压越大，由串联电路电压的规律可知，滑动变阻器两端的电压越小，即电压表示数越小；因电源电压不变，电路的电流变大，根据可知，电路的总功率变大，即向前推的距离越大，电路的总功率越大，故AB错误；
C．闭合开关不推动时，滑动变阻器的最大电阻与R2串联，电路的电阻较大，电路中的电流较小，但不会为零，故C错误；
D．向前推的距离越大，电压表示数越小，电流表示数越大，故用电流表示数反映测量成绩，故D正确。
故选D。
7. 如图所示，闭合开关电路正常工作，过一会儿，两表中一表示数变大，另一表示数变小，则发生故障的原因（ ）
A. 可能是电阻R断路B. 可能是灯丝断了
C. 可能是灯丝短路D. 一定是电阻R短路
【答案】A
【解析】
【详解】由图知，电阻和灯泡串联，电流表测量电路中的电流，电压表测量电阻两端的电压。
A．若R断路，电流表示数变为0，此时电压表测量电源电压，则电压表的示数增大，故A符合题意；
B．若灯丝断了，整个电路断路，则灯泡不发光，两电表的示数都为0，故B不符合题意；
C．若灯丝短路，电路中有电流通过，电流表有示数且变大，电压表测量的是电源电压，其示数变大，故C不符合题意；
D．若电阻R短路，灯泡能发光，电压表同时被短路，其示数为0，电流表的示数变大，但不排除R断路的情况，故D不符合题意。
故选A。
二、填空题：本大题共9小题，共18分。
8. 如图所示，“贾湖骨笛”是我国目前出土最早的乐器实物，贾湖骨笛的发现将中国音乐文明起源的时间提前到距今8000多年。吹奏骨笛时，按压不同的笛孔是为了改变发出声音的______。（选填“响度”、“音调”或“音色”）
【答案】音调
【解析】
【详解】吹奏骨笛时，按压不同的笛孔，可以改变空气柱的长短来改变振动频率，进而是为了改变发出声音的音调。
9. 某同学在做“探究凸透镜成像规律”实验时，当蜡烛、凸透镜、光屏的位置如图所示时、光屏上出现烛焰清晰的象（像未画出），则像的特点是倒立、______（选填“放大”、“等大”或“缩小”）的实像。
【答案】放大
【解析】
【详解】由图可知，物距小于像距，且光屏上有清晰的像，则物距在1倍焦距到2倍焦距之间，像距大于2倍焦距，所以此时成的是倒立放大的实像。
10. 如图所示是某景区的玻璃漂流栈道，只需在玻璃栈道内加入少量水，橡皮艇便可快速滑下，若以下滑时的橡皮艇为参照物，橡皮艇上的游客是______的（选填“运动”或“静止”）。
【答案】静止
【解析】
【详解】以下滑时的橡皮艇为参照物，坐在橡皮艇上的游客位置保持不变，是静止的。
11. 洗衣机是生活的好帮手，洗衣机中衣服脱水时，是利用______（选填“衣服”或“水”）具有惯性。
【答案】水
【解析】
【详解】洗衣机中衣服脱水时，水与衣服高速转动，衣服被滚桶挡住，而水由于惯性保持原来的运动状态，离开了衣服，故洗衣机中衣服脱水时，是利用水具有惯性。
12. 某小组同学在做“测量鹅卵石的密度”的实验，他们用调节好的天平称鹅卵石的质量，在天平平衡时，右盘中砝码的质量和游码在标尺上的位置如图甲所示，用量筒和水测量鹅卵石体积，用细线系着鹅卵石放入量筒前后的液面高度如图乙所示，则该鹅卵石的密度为______。
【答案】
【解析】
【详解】由图甲知，标尺的分度值是0.2g，鹅卵石质量
由图乙知，量筒的分度值是1mL，鹅卵石的体积
鹅卵石的密度
13. 如图是一种液压千斤顶，当手压摇臂时，重物便被举高，它的工作原理是___________， 用这种千斤顶把某汽车的一个后轮顶起时，施加在摇臂上竖直向下的压力为200 N，每压一次，手竖直向下移动的距离是50 cm，压10次后，车后轮被抬高10 cm，整个过程做的有用功为600 J，该千斤顶的机械效率是___________ %。

【答案】 ①. 帕斯卡定律 ②. 60
【解析】
【详解】[1]液压千斤顶利用的是：加在密闭液体上的压强，能大小不变地在液体内部向各个方向传递，即帕斯卡原理。
[2]依题意得，千斤顶的总功为
该千斤顶的机械效率是
14. 现有质量为200g的某液体，其温度为吸收了的热量后，温度升高，该液体的比热容是______。
【答案】
【解析】
【详解】该液体的比热容
15. 实际的电源都有一定的电阻，如干电池，我们可以把它看成是由一个电压为U、电阻为0的理想电源与一个电阻值为r的电阻串联而成，如图甲所示：
在图乙中，。当只闭合时，电流表读数；当只闭合时，电流表读数，把电源按图甲中的等效方法处理，电源的电阻______。
【答案】1
【解析】
【详解】当只闭合时，和电阻串联，电流表测电路电流，则电源电压 ①
当只闭合时，和电阻串联，电流表测电路电流，则电源电压 ②
联立①②，解得，。
16. 在如图所示的电路中，电源两端电压恒定，，当开关S1闭合、S2断开时，电流表的示数为；当开关S1和S2都闭合时，电流表的示数为，则电阻在内产生的电热是______J。
【答案】72
【解析】
【详解】由图可知，当开关S1闭合、S2断开时，只有工作，由欧姆定律可知，电源电压
当开关S1和S2都闭合时，、并联，电流表测量干路的总电流，根据并联电路的特点可知，两端的电压
通过的电流
则电阻在内产生的电热
三、作图题：本大题共1小题，共2分。
17. 游客到黄山游玩，可以选择乘坐缆车上山和下山。空缆车随钢缆匀速直线上升时的情况可简化为如图所示，方框表示缆车的轿厢，请画出图中轿厢的受力示意图（假设轿厢重心在O点，不计空气阻力）。
【答案】
【解析】
【详解】缆车随缆绳做匀速直线运动，处于平衡状态，所以缆车受力平衡，不计空气阻力，轿厢受到竖直向下的重力G和竖直向上的拉力F的作用，这两个力大小相同、方向相反、在同一直线上，作用点在轿厢的重心，示意图如图所示：
四、实验探究题：本大题共3小题，共16分。
18. 小明做“探究杠杆平衡条件”的实验：
（1）杠杆处于如图甲所示的位置，实验前要先调节杠杆在水平位置平衡，需要进行的操作是：______；
（2）小明通过实验得出杠杆的平衡条件后，再用如图乙所示的方法使杠杆处于水平平衡状态，测出此时的拉力大小为，发现，其原因是：______。
【答案】（1）将平衡螺母向右调，直至在水平位置平衡
（2）把当成了力臂
【解析】
【小问1详解】
如图甲所示，实验前，杠杆左端下沉，则应将左端的平衡螺母向右调节，直到杠杆在水平位置平衡。
【小问2详解】
小明同学用如图乙所示的方法使杠杆处于水平平衡状态，此时拉力力臂不是弹簧测力计所挂位置到支点之间的杆长，即不是L1，而小明把当成了的力臂，因此。
19. 小明利用如图所示的实验装置，探究导体在磁场中运动时产生感应电流的条件。
（1）实验中，通过观察______来判断电路中是否有感应电流产生。
（2）如图所示，闭合开关后，下列实验操作不能产生感应电流的是（ ）
A. 磁体不动，导体棒AB水平向右运动
B. 磁体不动，导体棒AB向斜上方运动
C. 磁体不动，导体棒AB沿前后方向运动
D. 导体棒AB不动，磁体水平向右运动
【答案】（1）灵敏电流计的指针是否偏转
（2）C
【解析】
【19题详解】
灵敏电流计就是灵敏度更高的电流表，当有电流通过时，其指针会发生偏转，所以实验中我们要观察灵敏电流计的指针是否偏转来判断是否有电流产生。
【20题详解】
在闭合电路中，导体棒ab在切割磁感线时，会产生感应电流。
A．磁体不动，导体棒AB水平向右运动，导体棒ab在切割磁感线，会产生感应电流，故A不符合题意；
B．磁体不动，导体棒AB向斜上方运动，导体棒ab在切割磁感线，会产生感应电流，故B不符合题意；
C．磁体不动，导体棒AB沿前后方向运动，导体棒ab未在切割磁感线，不会产生感应电流，故C符合题意；
D．导体棒AB不动，磁体水平向右运动，会产生感应电流，故D不符合题意；
故选C。
20. 在“测量小灯泡的电功率”的实验中，选取了额定电压为的小灯泡（正常发光时阻值约为），有两个规格分别为“，”、“，1A”的滑动变阻器，电源电压保持6V不变，电路如图甲所示。
（1）实验中选择的滑动变阻器的规格是______；
（2）实验中，移动滑动变阻器的滑片，进行了多次测量，并绘制了通过小灯泡的电流I随其两端电压U变化的图象如图乙所示，由图象可知，小灯泡的额定功率为______W；
（3）小亮实验时发现他的桌上没有电流表，却多了一个最大阻值为的滑动变阻器，于是他设计了如图丙所示电路，测出了额定电压为“”小灯泡正常发光时的电阻，请补全下列步骤：
①闭合开关S，先调节滑动变阻器的滑片到最左端，再调节滑动变阻器R，直到电压表的示数为；
②接着调节滑动变阻器______（选填“”或“R”）的滑片到最右端，读出此时电压表的示数为U；
③小灯泡正常发光时电阻的表达式______（用U、和表示）。
【答案】（1）
（2）0.5 （3） ①. ②.
【解析】
小问1详解】
小灯泡的额定电压为，小灯泡的电阻约为，由欧姆定律，灯的额定电流约为
当灯正常发光时，根据串联电路的规律及欧姆定律可知，滑动变阻器连入电路中的电阻为R滑=U滑I=U-ULI=6V-Ω>10Ω
故为了能够顺利完成实验探究，应选用“”的滑动变阻器。
【小问2详解】
由图乙可知，当灯泡两端电压为时，通过灯泡的额定电流为，则小灯泡额定功率为
【小问3详解】
[1][2]闭合开关S，先调节滑动变阻器的滑片到最左端，此时电路为灯泡、变阻器、定值电阻串联，电压表测灯泡两端电压，调节滑动变阻器R，直到电压表的示数为，灯泡正常发光；接着调节滑动变阻器的滑片到最右端，此时电路连接方式不变，电压表测灯泡和定值电阻的总电压，读出此时电压表的示数为U；根据串联电路电压规律，两端的电压为
因串联电路中各处的电流相等，所以，电路中的电流为
则小灯泡正常发光时的电阻为
五、计算题：本大题共3小题，共20分。
21. 如图是某厂家开发的汽车，该车在水平路面上匀速直线行驶，用时，这一过程中汽车发动机的输出功率为。
（1）汽车牵引力所做功是多少？
（2）行驶过程中汽车受到的阻力是多少？
【答案】（1）
（2）4000N
【解析】
【小问1详解】
汽车牵引力所做的功为
【小问2详解】
该车在水平路面上匀速直线行驶，受力平衡，则行驶过程中汽车受到的阻力为
22. 如图所示，电源电压保持不变，小灯泡L标有“6V，3W”的字样，滑动变阻器的阻值变化范围为，定值电阻的阻值为。不考虑温度对灯泡电阻的影响，求；
（1）小灯泡L正常发光时的阻值为多少？
（2）当、和都闭合，滑动变阻器的滑片滑到a端时，小灯泡L恰好正常发光，此时电流表的示数为多少？
（3）在保证电流表的示数不为0时，怎样才能使电路的电功率最小？电路的最小电功率是多少？
【答案】（1）
（2） （3）见解析
【解析】
【小问1详解】
根据灯泡的规格，灯泡L的阻值为：
【小问2详解】
当、和都闭合，滑动变阻器的滑片滑到a端时，灯泡L和电阻并联，小灯泡L刚好正常发光，根据并联电路电压的规律知电源电压为
通过灯泡L的电流为
通过电阻的电流为
根据并联电路电流的规律知，此时电流表的示数为
【小问3详解】
电源电压不变，根据可知，电路中的总电阻最大时，总功率最小，因为，所以当开关、闭合、断开时，滑动变阻器的滑片滑到b端时，和串联，此时电路的总电阻最大，总功率最小，电路的总功率为
23. 如图所示，薄壁烧杯内装质量800g的水，烧杯的底面积是，将一个质量是200g、体积是的实心长方体A用细线吊着，然后将其体积的三分之一浸入烧杯内的水中。（杯内的水在实验过程中始终没有溢出。，）求：
（1）长方体A受到的浮力；
（2）细线对长方体A的拉力；
（3）若剪断细线，待A静止后，水对烧杯底的压强变化量。
【答案】（1）1N （2）1N
（3）100Pa
【解析】
小问1详解】
实心长方体A的体积浸入烧杯内的水中时排开水的体积为
长方体A受到的浮力为
【小问2详解】
长方体A的重力为
对物体A受力分析可知，物体A受到竖直向下的重力、竖直向上的浮力以及绳子对物体A的拉力，根据力的平衡条件可知，细线对物体A的拉力
【小问3详解】
若剪断细线，由于长方体全部浸没时受到的浮力为
根据物体的浮沉条件可知，长方体会先上浮，待A静止后，长方体A处于漂浮状态，长方体A漂浮时受到的浮力
根据阿基米德原理可知，漂浮时排开水的体积
与A体积浸没时相比排开水的体积增加量
由可知，烧杯内水面上升的高度
水对烧杯底的压强增大量
