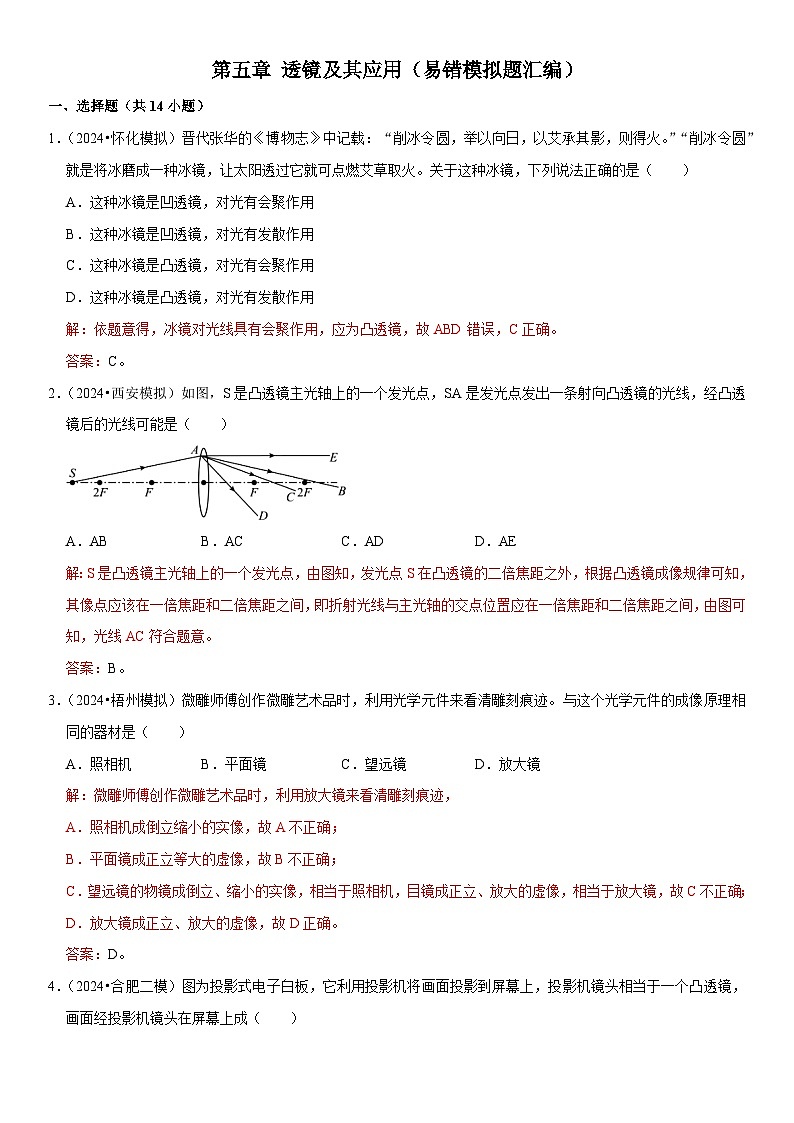

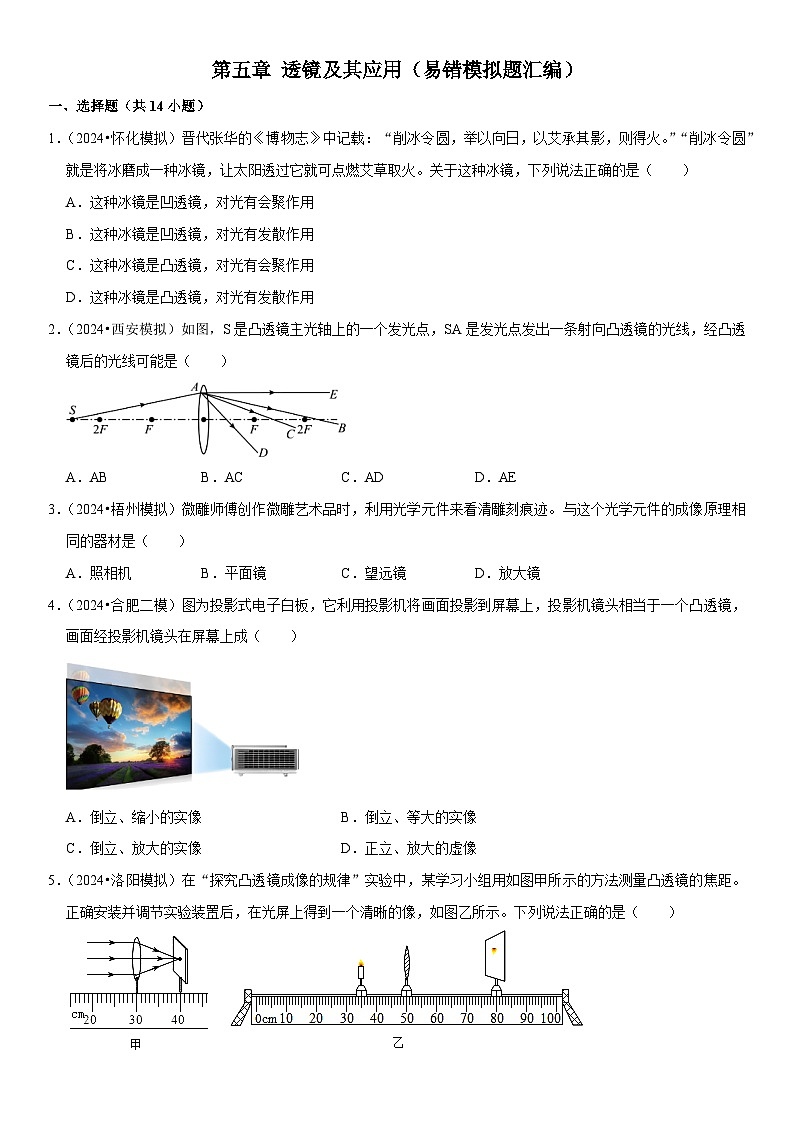

1．（2024•怀化模拟）晋代张华的《博物志》中记载：“削冰令圆，举以向日，以艾承其影，则得火。”“削冰令圆”就是将冰磨成一种冰镜，让太阳透过它就可点燃艾草取火。关于这种冰镜，下列说法正确的是（ ）
A．这种冰镜是凹透镜，对光有会聚作用
B．这种冰镜是凹透镜，对光有发散作用
C．这种冰镜是凸透镜，对光有会聚作用
D．这种冰镜是凸透镜，对光有发散作用
2．（2024•西安模拟）如图，S是凸透镜主光轴上的一个发光点，SA是发光点发出一条射向凸透镜的光线，经凸透镜后的光线可能是（ ）
A．ABB．ACC．ADD．AE
3．（2024•梧州模拟）微雕师傅创作微雕艺术品时，利用光学元件来看清雕刻痕迹。与这个光学元件的成像原理相同的器材是（ ）
A．照相机B．平面镜C．望远镜D．放大镜
4．（2024•合肥二模）图为投影式电子白板，它利用投影机将画面投影到屏幕上，投影机镜头相当于一个凸透镜，画面经投影机镜头在屏幕上成（ ）
A．倒立、缩小的实像B．倒立、等大的实像
C．倒立、放大的实像D．正立、放大的虚像
5．（2024•洛阳模拟）在“探究凸透镜成像的规律”实验中，某学习小组用如图甲所示的方法测量凸透镜的焦距。正确安装并调节实验装置后，在光屏上得到一个清晰的像，如图乙所示。下列说法正确的是（ ）

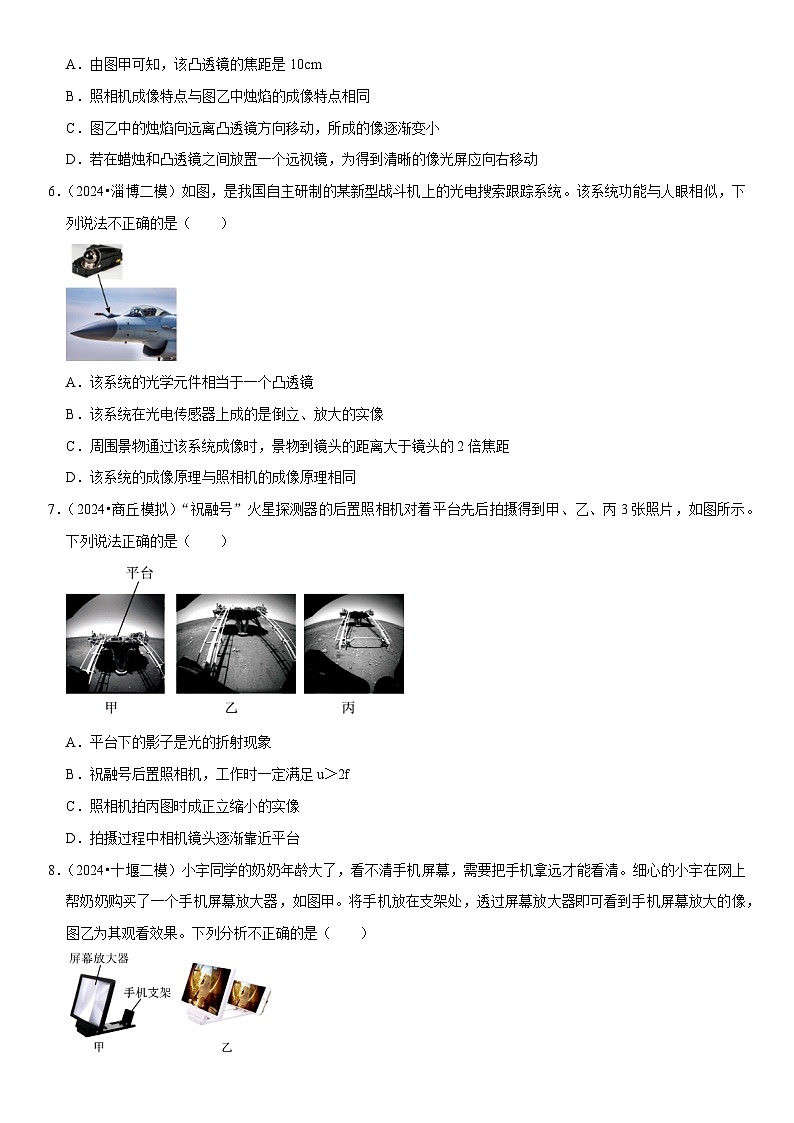

A．由图甲可知，该凸透镜的焦距是10cm
B．照相机成像特点与图乙中烛焰的成像特点相同
C．图乙中的烛焰向远离凸透镜方向移动，所成的像逐渐变小
D．若在蜡烛和凸透镜之间放置一个远视镜，为得到清晰的像光屏应向右移动

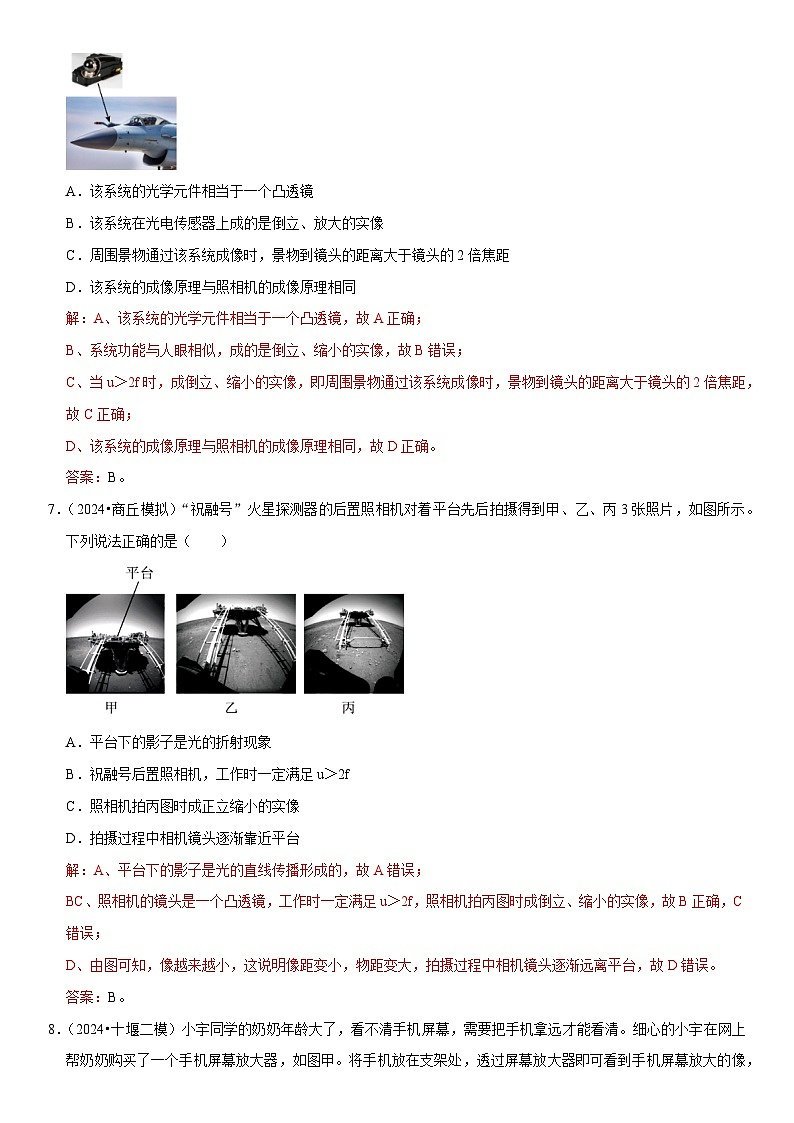

6．（2024•淄博二模）如图，是我国自主研制的某新型战斗机上的光电搜索跟踪系统。该系统功能与人眼相似，下列说法不正确的是（ ）
A．该系统的光学元件相当于一个凸透镜
B．该系统在光电传感器上成的是倒立、放大的实像
C．周围景物通过该系统成像时，景物到镜头的距离大于镜头的2倍焦距
D．该系统的成像原理与照相机的成像原理相同
7．（2024•商丘模拟）“祝融号”火星探测器的后置照相机对着平台先后拍摄得到甲、乙、丙3张照片，如图所示。下列说法正确的是（ ）
A．平台下的影子是光的折射现象
B．祝融号后置照相机，工作时一定满足u＞2f
C．照相机拍丙图时成正立缩小的实像
D．拍摄过程中相机镜头逐渐靠近平台

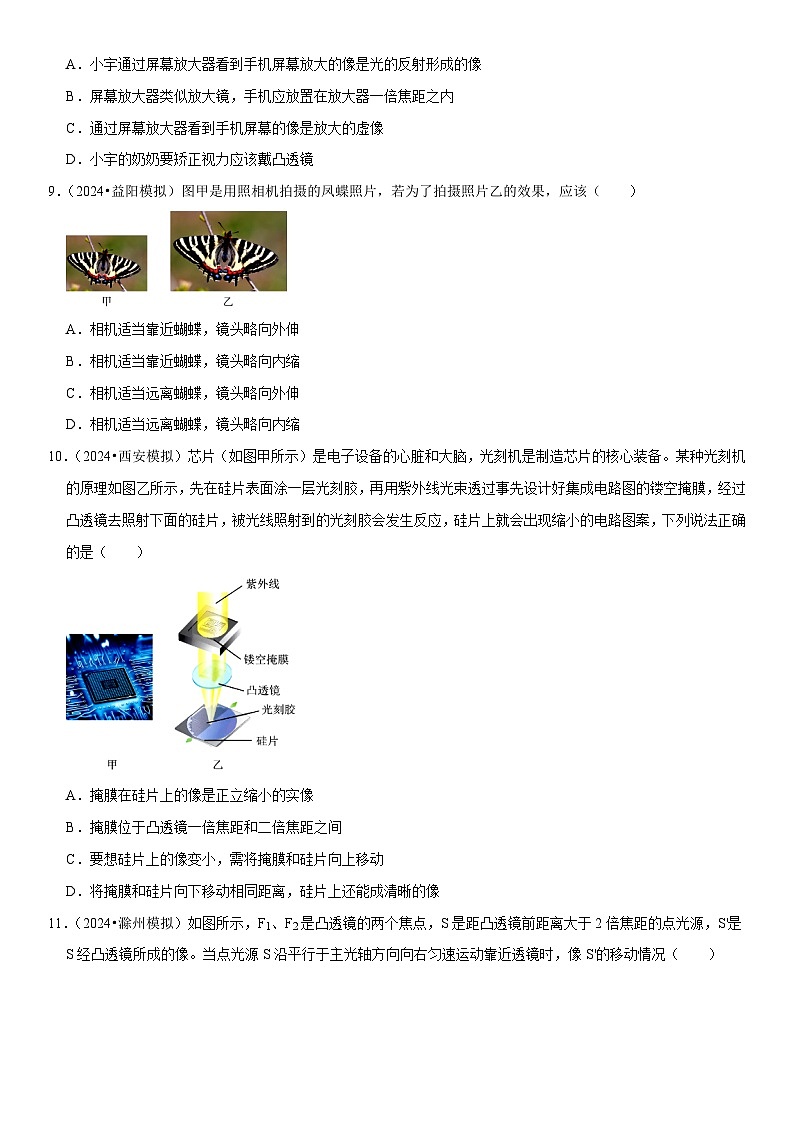

8．（2024•十堰二模）小宇同学的奶奶年龄大了，看不清手机屏幕，需要把手机拿远才能看清。细心的小宇在网上帮奶奶购买了一个手机屏幕放大器，如图甲。将手机放在支架处，透过屏幕放大器即可看到手机屏幕放大的像，图乙为其观看效果。下列分析不正确的是（ ）
A．小宇通过屏幕放大器看到手机屏幕放大的像是光的反射形成的像
B．屏幕放大器类似放大镜，手机应放置在放大器一倍焦距之内
C．通过屏幕放大器看到手机屏幕的像是放大的虚像
D．小宇的奶奶要矫正视力应该戴凸透镜
9．（2024•益阳模拟）图甲是用照相机拍摄的凤蝶照片，若为了拍摄照片乙的效果，应该（ ）
A．相机适当靠近蝴蝶，镜头略向外伸
B．相机适当靠近蝴蝶，镜头略向内缩
C．相机适当远离蝴蝶，镜头略向外伸
D．相机适当远离蝴蝶，镜头略向内缩
10．（2024•西安模拟）芯片（如图甲所示）是电子设备的心脏和大脑，光刻机是制造芯片的核心装备。某种光刻机的原理如图乙所示，先在硅片表面涂一层光刻胶，再用紫外线光束透过事先设计好集成电路图的镂空掩膜，经过凸透镜去照射下面的硅片，被光线照射到的光刻胶会发生反应，硅片上就会出现缩小的电路图案，下列说法正确的是（ ）
A．掩膜在硅片上的像是正立缩小的实像
B．掩膜位于凸透镜一倍焦距和二倍焦距之间
C．要想硅片上的像变小，需将掩膜和硅片向上移动
D．将掩膜和硅片向下移动相同距离，硅片上还能成清晰的像
11．（2024•滁州模拟）如图所示，F1、F2是凸透镜的两个焦点，S是距凸透镜前距离大于2倍焦距的点光源，S'是S经凸透镜所成的像。当点光源S沿平行于主光轴方向向右匀速运动靠近透镜时，像S'的移动情况（ ）
A．像S′沿平行于主光轴方向靠近凸透镜方向匀速运动
B．像S′沿O与S′连线方向远离凸透镜方向移动，速度逐渐变小
C．像S′沿平行于主光轴方向远离凸透镜方向移动，速度逐渐变大
D．像S′沿F2与S′连线方向远离凸透镜方向移动，速度逐渐变大
12．（2024•德州模拟）如图所示，某同学用自制的水透镜来探究凸透镜成像规律。当向水透镜里注水时，水透镜的焦距将变小，水透镜的焦距将变大。实验前，应先调节烛焰、光屏的中心位于水透镜的主光轴上，恰能在光屏上看到清晰的像（像未画），现保持光屏和透镜的位置不变，需将蜡烛向左移动距离s，方可在光屏上再次成清晰的像。则（ ）
A．第二次成像可能是放大的
B．蜡烛移动的距离s＞12cm
C．一定是从透镜里抽水
D．两次成像时，透镜焦距可能相差11cm
13．（2024•石家庄模拟）现代生活中，手机给人们带来了许多便利，但长时间看手机屏幕，如图所示的四幅图是眼球成像及视力矫正的示意图，其中属于近视眼的成因及其矫正的是（ ）
A．甲、乙B．甲、丁C．丙、乙D．丙、丁
14．（2024•徐州三模）如图，小华同学在做探究“凸透镜成像规律”实验时，把周老师的眼镜放在蜡烛和凸透镜之间，发现光屏上烛焰的像变模糊了。接着，他再将光屏远离凸透镜，又能在光屏上看到烛焰清晰的像。关于周老师的眼睛和眼镜说法正确的是（ ）
A．周老师是近视眼，戴凹透镜
B．周老师是近视眼，戴凸透镜
C．周老师是远视眼，戴凹透镜
D．周老师是远视眼，戴凸透镜
二、填空题（共8小题）
15．（2024•西安模拟）如图所示，是球形玻璃太阳能发电装置。球形玻璃相当于一个 （选填“凸”或“凹”）透镜，对光线有 （选填“会聚”或“发散”）作用。
16．（2024•宝鸡三模）市场上有一款加装了凸透镜的指甲剪，可以方便老年人剪指甲，如图所示。使用时，指甲通过凸透镜成放大的 （选填“实”或“虚”）像，此时指甲与透镜的距离 （选填“大于”“等于”或“小于”）透镜的焦距。
17．（2024•哈尔滨模拟）小明在做“探究凸透镜成像规律”的实验中，将装置调整到如图所示的位置，可以在光屏上看到一个清晰的 （选填“放大”“等大”或“缩小”）的像，若此时将蜡烛向右移动，要想得到清晰的像，需将光屏向 （选填“左”或“右”）移动。
18．（2024•西安模拟）大雁塔屹立西安城南已近千年，是西安市城市名片之一。小明通过一个放在地上的透明玻璃球，可看到玻璃球中的蓝天和大雁塔反转了过来，如图所示。玻璃球相当于凸透镜，对光具有 作用。远处大雁塔通过玻璃球成了一个倒立缩小的 像，当玻璃球远离大雁塔时，人看到像的大小将
（选填“变大”、“变小”或“不变”）。
19．（2024•深圳二模）某同学用自制的“水透镜”做凸透镜成像实验，当蜡烛、水透镜和光屏在如图所示的位置时，光屏上得到了清晰的像，利用此成像原理可制成 （选填“放大镜”、“照相机”或“幻灯机”）。他继续向水凸透镜内注水，凸透镜对光的偏折能力变 （选填“强”或“弱”），此时光屏上所成的像变模糊，为了在光屏再次呈现清晰的像，你的操作是： 。
20．（2024•西安模拟）如图所示是一种被称之为“七仙女”的神奇玻璃酒杯，空杯时什么也看不见，斟上酒，其中的原理可能是：仙女图放在平凸透镜的 （选填“一倍焦距内”、“焦点”或“一倍焦距外”）处，空杯时不成像。倒上酒后，上方的液体可以看做是 透镜，在它和下方平凸透镜的共同作用下，对光的会聚能力比空杯时 （选填“变弱”或“变强”），于是就看到了一个 、放大的“七仙女”像。
21．（2024•南宁模拟）如图是物理兴趣小组的“自制水滴显微镜”，在实验中，应使被观察物体、小水滴、凸透镜在同一竖直直线上，且始终保持凸透镜是水平的，眼睛离凸透镜不要太近。图中的水滴相当于一个 镜，若要使看到的像更大，应该适当 （填“增大”或“减小”）水滴与物体的距离，并调整凸透镜的位置。
22．（2024•徐州三模）小明用一个焦距不大的凸透镜自制了一架如图所示的成像装置，外壳的长度为16cm。若将凸透镜对准窗外景物，在外壳内前后移动内纸筒 （选填“放大”或“缩小”）的像；若要使近处的物体也能在半透明膜上成像，则小明所选的凸透镜的焦距应不超过 cm；若将凸透镜换为带小孔的不透明纸板，在同一位置观察同一个物体时 （选填“改变”或“不变”）。
三、作图题（共2小题）
23．（2024•天津模拟）如图所示，S'是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好射向凹透镜右侧虚焦点F，请确定点光源S的位置并画出入射光线和经过凹透镜后的折射光线。
24．（2024•惠州三模）如图所示，S′是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后射向凸透镜。
（1）射向平面镜的入射光线；
（2）经过凸透镜后的折射光线。
四、实验探究题（共3小题）
25．（2024•廊坊三模）在探究“凸透镜成像规律”的实验中：
（1）如图1为凸透镜的物距和像距关系图，可知凸透镜的焦距f＝ cm。
（2）先将点燃的蜡烛放置在图2的位置，移动光屏将得到一个 （选填“放大”或“缩小”）清晰的烛焰像；利用这一成像特点人们制成了 （选填“放大镜”“投影仪”或“照相机”）；
（3）接着将蜡烛移到零刻度线处，此时若要在光屏上得到清晰的烛焰像，可以把光屏 （选填“向左”或“向右”）移动，此时像会 （选填“变大”或“变小”）；若保持光屏不动，也可以在蜡烛和凸透镣之间插入一块焦距合适的 （选填“凹”或“凸”）透镜，该种透镜常用来制作 （选填“近视镜”或“远视镜”）。
26．（2024•烟台模拟）某实验小组进行探究凸透镜成像的实验，操作如下：
（1）实验前，调整烛焰和光屏的中心与凸透镜的光心在同一高度，目的是 ；
（2）若凸透镜的焦距为f，当物距u＜f时，烛焰成正立放大虚像；当u＝f时， （填“能”或“不能”）观察到烛焰的像；当u＞f时，烛焰成 （填“正立实像“、“正立虚像”、“倒立实像”或“倒立虚像”）。同学们分析得出：像的虚实由 大小关系决定：
（3）当蜡烛、凸透镜和光屏处于图甲所示位置时，恰好在光屏上成清晰的像，此时光屏上所成像的特点与 （填“照相机”、“放大镜”或“投影仪”）原理相同。
（4）若仅将图甲中凸透镜换成焦距相同直径较小的凸透镜，光屏上所成的像与原来相比 （填“变小”、“变暗”或“变不完整”）了。
（5）若仅将图甲中凸透镜换成直径大小相同、焦距稍小的凸透镜，则需将光屏 （填“向左”或“向右”）移动才能成清晰的像。
（6）如图乙所示，凸透镜的焦距为10cm，保持光屏位置不变，让蜡烛和凸透镜分别以4cm/s和2cm/s的速度，同时沿光具座匀速向左运动，经过2.5s，光屏上成清晰 （填“放大”、“等大”或“缩小”）的像。
27．（2024•兰州模拟）在“探究凸透镜成像规律”的实验中，小明利用如图所示的装置进行实验。
（1）他先调整烛焰中心、透镜中心及光屏中心在 上，然后将它们调节到图示位置时，光屏上得到清晰的 像（填像的倒正、大小和虚实）；
（2）若保持透镜位置不动，把蜡烛移到“0”刻度线处，则应向 （填“左”或“右”）移动光屏才能在光屏上再次得到清晰的像，且像的大小 （填“变大”、“不变”或“变小”）；
（3）人的眼睛是通过改变晶状体的厚度来看清远近不同的物体的，现将图中虚线圆圈部分当做人的“眼睛”，当蜡烛远离“眼睛”时，“眼睛”需调节凸透镜的厚度使其 （填“变薄”或“变厚”），改变其对光线的偏折能力，从而在光屏上成清晰的像。若该“眼睛”无法调节凸透镜达到应有的厚度，则该“眼睛”为 （填“近视眼”或“远视眼”），应该配戴 （填“凸透镜”或“凹透镜”）进行矫正。
五、解答题（共2小题）
28．（2024•广州三模）如图所示，凸透镜甲的光心O位于40cm处，在透镜左侧有一发光体AB，光线a、b是发光点A发出的两束光线，光线b（未画出）经透镜折射后，其折射光线c平行主光轴并通过点S。
①请画出光线a的折射光线，光线b及其折射光线c，并通过作图标出透镜左侧的焦点F；
②发光体经透镜所成的像是 （选填“倒立”或“正立”）、 （选填“放大”或“缩小”）、 （选填“实像”或“虚像”）；
③保持发光体AB和凸透镜的位置不变，更换焦距较小的凸透镜乙（f甲＞f乙），相比原折射光线c，光线b经过凸透镜乙后的折射光线 （选填“远离”或“靠近”）主光轴。
29．（2024•广州三模）（1）如图1所示，在大水族箱中有一条鱼F。潜水员通过AB平面玻璃，看到鱼的虚像F′（图中未画出）；小弛在空中看到鱼F的位置在水中W处。请在图中画出：
①鱼的虚像F′，用“•”表示；
②潜水员看到鱼虚像F′的完整光路；
③小弛看到鱼F的位置在水中W处的完整光路。
（2）如图2所示，M点发出的光线a平行于凸透镜主光轴，经过凸透镜后与主光轴相交，光线b经过透镜的中心O。
①此时物体MN经过凸透镜所成的像相对于物是 （选填“正立”或“倒立”）、 （选填“放大”、“等大”或“缩小”）的；
②若将此凸透镜向右平移至40cm刻度处，如图3所示。分别画出此时光线a、b经过凸透镜的折射光线。
