2025届四川省自贡市蜀光中学高三下学期二模物理试题（原卷版+解析版）

这是一份2025届四川省自贡市蜀光中学高三下学期二模物理试题（原卷版+解析版），共28页。试卷主要包含了9km/s，2s等内容，欢迎下载使用。
本卷满分100分,考试时间75分钟。
注意事项:
1.本试卷共分两卷,第Ⅰ卷为选择题,第Ⅱ卷为非选择题。
2.考生务必将自己的姓名、座位号和准考证号填写在答题卡相应的位置上。
3.第Ⅰ卷的答案用2B铅笔填涂到答题卡上,第Ⅱ卷必须将答案填写在答题卡上规定位置。
第Ⅰ卷 选择题（共43分）
一、单项选择题：本题共7小题，每小题4分，共28分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1. 2024年4月25日，神舟十八号载人飞船在酒泉卫星发射中心点火发射，并成功与我国空间站“天和”核心舱成功对接，组合体运行在离地约400公里圆轨道上，引力常量为G，已知，关于神舟十八号载人飞船的发射、对接和在轨运行，下列说法正确的是（ ）
A. 组合体在轨运行时的速度大于7.9km/s
B. 神舟十八号和“天和”核心舱同轨后，神舟十八号加速可实现与“天和”核心舱对接
C. 知道组合体做圆周运动的周期及半径，可求出地球的质量
D. 组合体在轨运行时，宇航员受力平衡
2. 很多科学家在物理学发展过程中做出了重要贡献，下列叙述符合物理学史实的是（ ）
A. 首先提出量子理论的科学家是爱因斯坦
B 光电效应和康普顿效应说明光具有波动性
C. 卢瑟福用α粒子散射实验证明原子内部存着原子核
D. 汤姆孙通过对阴极射线的研究发现了电子，从而揭示了原子核是有复杂结构的
3. 某学习小组在研究光的折射现象时，让一束红光和一束绿光，从半圆形的玻璃柱体横截面的圆心O点以相同的入射角沿PO方向射入，其透射光线分别从同一横截面上的A、B两点射出，如图所示，已知，光速，则下列说法正确的是（ ）
A. OB是红光，OA是绿光
B. 玻璃对OA光束折射率为
C. OA光束在该玻璃中传播的速度为m/s
D. 逐渐增大角，因发生全反射而先消失的是OA光束
4. 空间存在着匀强磁场和匀强电场，磁场的方向垂直于纸面（平面）向里，电场的方向沿y轴正方向。一带正电的粒子在电场和磁场的作用下，从坐标原点O由静止开始运动。下列四幅图中，可能正确描述该粒子运动轨迹的是（ ）
A. B.
C. D.
5. 光滑的水平面上叠放有质量分别为m和的两木块，下方木块与一劲度系数为k的弹簧相连，弹簧的另一端固定在墙上，如图所示。已知两木块之间的最大静摩擦力为f，为使这两个木块组成的系统像一个整体一样地振动，系统的最大振幅为（ ）
A. B. C. D.
6. 图甲是一种振动发电机的示意图，半径、匝数的线圈（每匝的周长相等）位于辐向分布的磁场中，磁场的磁感线沿半径方向均匀分布（其右视图如图乙所示），线圈所在位置的磁感应强度的大小均为，外力作用在线圈框架的端，使线圈沿轴线做往复运动，线圈运动速度随时间变化的规律如图丙（正弦函数曲线）所示。发电机通过灯泡后接入理想变压器，三个灯泡均正常发光，灯泡正常发光时的电阻，不计线圈电阻。则每个小灯泡正常发光时的功率为（ ）

A. B. C. D.
7. 如图，在区域内有垂直于xOy平面内的匀强磁场和平行于x轴的匀强电场，x轴和y轴所表示的单位长度相同。一不计重力的带电粒子每次均从坐标原点O以一定的速度沿y轴正方向射入。若电场、磁场均存在，粒子恰好沿直线运动；若仅撤去磁场，粒子将从点射出；若仅撤去电场，粒子将（ ）
A. 从点射出B. 从点射出
C. 从点射出D. 从点射出
二、多项选择题：本题共3小题，每小题5分，共15分。在每小题给出的四个选项中，有多项符合题目要求。全部选对的得5分，选对但不全的得3分，有选错的得0分。
8. 一列简谐波沿x轴正方向传播，O为波源且t=0时刻开始沿y轴正方向起振。如图所示为t=0.3s时x=0至x=4m范围内的波形图，虚线右侧的波形图未画出，已知图示时刻x=2m处的质点第二次到达波峰，则（ ）
A. 这列波的周期为0.2s
B. t=0.3s时x=2m处的质点加速度正向最大
C. t=0.8s时x=16m处的质点经过平衡位置向上运动
D. t=0.3s时x=14m处的质点的位置坐标为
9. 如图所示，以A、B、C、D为顶点构成的长方形处于一平行板电容器（未画出）形成的匀强电场中，长方形所在平面与两平行板垂直，AB的长度为8cm，BC的长度为6cm，D点距带正电荷的电容器极板的距离为20cm。取无穷远处为零电势，A、B、C三点的电势分别为9V、25V、16V。则（ ）
A. D点电势为0V
B. D点电势为18V
C. 两平行板间的电势差为50V
D. 两平行板间的电势差为100V
10. 如图所示，表面粗糙的“L”型水平轨道固定在地面上，劲度系数为k、原长为的轻弹簧一端固定在轨道上的O点，另一端与安装有位移、加速度传感器的滑块相连，滑块总质量为m。以O为坐标原点，水平向右为正方向建立x轴，将滑块拉至坐标为的A点由静止释放，向左最远运动到坐标为的B点，测得滑块的加速度a与坐标x的关系如图所示，其中为图线纵截距。则滑块由A运动至B过程中（弹簧始终处于弹性限度内）下列描述正确的是（ ）
A.
B. 最大动能为
C. 动摩擦因数
D. 滑块在和处的弹性势能
第Ⅱ卷 非选择题（共57分）
三、实验探究（每空2分、共16分）
11. 在“用单摆测定重力加速度”实验中：
（1）下列哪个装置最适合用来做单摆？_______
A B. C. D.
（2）用20分度的游标卡尺测量摆球的直径，如图甲所示，由此可知摆球的直径______cm。
（3）以下关于该实验的说法中正确的有______。
A.用刻度尺测量摆线的长度，单摆的摆长
B.若发现摆球不在同一个竖直平面内摆动，则需重新释放摆球
C.摆球摆动稳定后，从某次摆球经过最高位置时开始计时
D.摆球摆动稳定后，从某次摆球经过最低位置时开始计时
（4）实验中改变几次摆长L，测出相应的摆动周期T，得到多组L与T的数据，作出图线，如图乙所示，图线上A、B两点的坐标分别为，，则重力加速度g的计算式为______。
12. 如图甲所示是一个多用电表的简化电路图。请完成下列问题。
(1)测量直流电流、直流电压和电阻各有两个量程。当选择开关S旋到位置5、6时，电表用来测量____________（选填“直流电流”、“直流电压”或“电阻”）。
(2)某同学用此多用表测量某电学元件的电阻，选用“×10”倍率的欧姆挡测量，发现多用表指针偏转很小，因此需选择____________（填“×1”或“×100”）倍率的欧姆挡。
(3)某实验小组利用下列器材研究欧姆挡不同倍率的原理，组装如图乙、丙所示的简易欧姆表。实验器材如下：
A．干电池（电动势E为3.0V，内阻r不计）；
B．电流计G（量程300μA，内阻99Ω）；
C．可变电阻器R；
D．定值电阻R0=4Ω；
E．导线若干，红黑表笔各一只。
①如图乙所示，表盘上100μA刻度线对应的电阻刻度值是____________Ω；
②如果将R0与电流计并联，如图丙所示，这相当于欧姆表换挡，换挡前、后倍率之比为____________。
四、分析与计算（写出必要的文字说明，共41分）
13. 弹射＋滑跃式起飞是一种航母舰载机的起飞方式。飞机在弹射装置作用下使飞机具有一定的初速度，跑道的前一部分是水平的，跑道后一段略微向上翘起。飞机在尾段翘起跑道上的运动虽然会使加速度略有减小，但能使飞机具有斜向上的速度，有利于飞机的起飞，起飞升力与速度的关系我们可以简化为（升力）L＝kv（），假设某飞机质量为，从静止的航母上滑跃式起飞过程是两段连续的匀加速直线运动，前一段在水平跑道上受到的平均阻力恒为，加速度为，位移为80m，后一段倾斜跑道上的加速度为，路程为100m，飞机恰好能正常起飞，求
（1）求水平加速时的牵引力；
（2）水平跑道到倾斜跑道转折点时的速度；
（3）在跑道上加速的总时间。
14. 如图所示，一足够长水平传送带顺时针转动，速度大小恒为。传送带上MN右侧存在一方向竖直向上的匀强磁场区域，磁感应强度大小为。有一边长为、粗细均匀的正方形导线框abcd，质量，总电阻。ab边与磁场边界平行，在ab边距离MN为的位置由静止释放该线框，已知线框与传送带之间的动摩擦因数为，线框刚到MN直至完全进入磁场用时，，重力加速度g取，求：
（1）从开始释放线框到ab边刚到达MN所用的时间；
（2）线框ab边刚进入磁场时a、b两点间的电势差；
（3）线框在传送带上运动的整个过程中，传送带因传输线框而多消耗的电能。
15. 如图，一半径为的圆内存在匀强磁场，磁感应强度大小为，方向垂直于纸面向里，在圆形磁场右边有一接地的“”形金属挡板，在bc边中点O开一小孔，圆形磁场与bc边相切于O点，挡板内存在垂直于纸面向里的匀强磁场，且磁感应强度大小，在cd边下方处放置一足够长的水平接收板P，初速度可忽略的大量电子，经过电压U加速后，有宽度为的平行电子束竖直向上进入圆形磁场，均通过O点进入，电子质量为m，电荷量为e，忽略电子间的相互作用和电子的重力，其中已知，求：
（1）电子进入圆形磁场区域时的速度v；
（2）圆形磁场区域的半径；。
（3）电子在水平接收板上击中的区域。

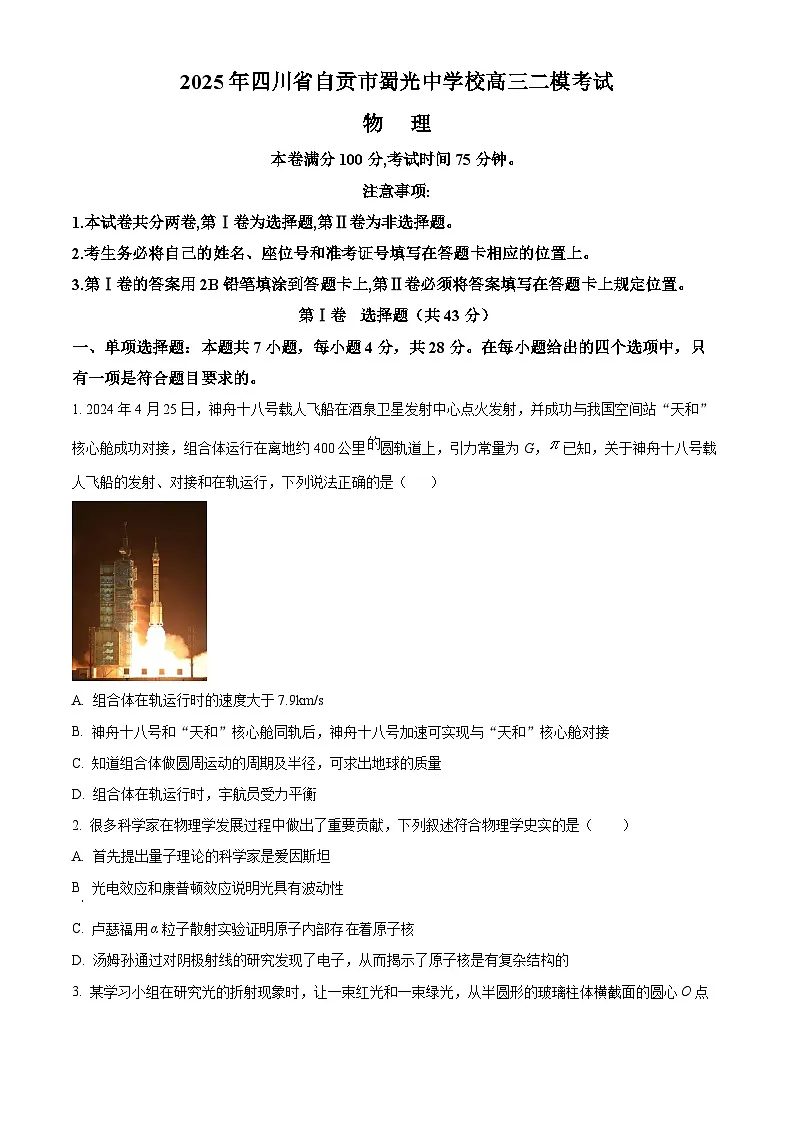

2025年四川省自贡市蜀光中学校高三二模考试
物 理
本卷满分100分,考试时间75分钟。
注意事项:
1.本试卷共分两卷,第Ⅰ卷为选择题,第Ⅱ卷为非选择题。
2.考生务必将自己的姓名、座位号和准考证号填写在答题卡相应的位置上。
3.第Ⅰ卷的答案用2B铅笔填涂到答题卡上,第Ⅱ卷必须将答案填写在答题卡上规定位置。
第Ⅰ卷 选择题（共43分）
一、单项选择题：本题共7小题，每小题4分，共28分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1. 2024年4月25日，神舟十八号载人飞船在酒泉卫星发射中心点火发射，并成功与我国空间站“天和”核心舱成功对接，组合体运行在离地约400公里的圆轨道上，引力常量为G，已知，关于神舟十八号载人飞船的发射、对接和在轨运行，下列说法正确的是（ ）
A. 组合体在轨运行时的速度大于7.9km/s
B. 神舟十八号和“天和”核心舱同轨后，神舟十八号加速可实现与“天和”核心舱对接
C. 知道组合体做圆周运动的周期及半径，可求出地球的质量
D. 组合体在轨运行时，宇航员受力平衡
【答案】C
【解析】
【详解】A．第一宇宙速度是最大的环绕速度，所以组合体在轨运行的速度小于7.9km/s。故A错误；
B．神舟十八号和“天和”核心舱同轨后，神舟十八号加速后会做离心运动，不可能实现对接。故B错误；
C．知道组合体做圆周运动的周期及半径，由
可求出地球质量M。故C正确；
D．组合体在轨运行时，宇航员做圆周运动，万有引力提供向心力，受力不平衡。故D错误。
故选C。
2. 很多科学家在物理学发展过程中做出了重要贡献，下列叙述符合物理学史实的是（ ）
A. 首先提出量子理论的科学家是爱因斯坦
B. 光电效应和康普顿效应说明光具有波动性
C. 卢瑟福用α粒子散射实验证明原子内部存在着原子核
D. 汤姆孙通过对阴极射线的研究发现了电子，从而揭示了原子核是有复杂结构的
【答案】C
【解析】
【详解】A．首先提出量子理论的科学家是普朗克，故A错误。
B．光电效应和康普顿效应说明光具有粒子性，故B错误；
C．卢瑟福通过α粒子散射实验，提出了原子核式结构模型，故C正确；
D．汤姆孙通过对阴极射线的研究发现了电子，从而揭示了原子是有复杂结构的，故D错误。
故选C

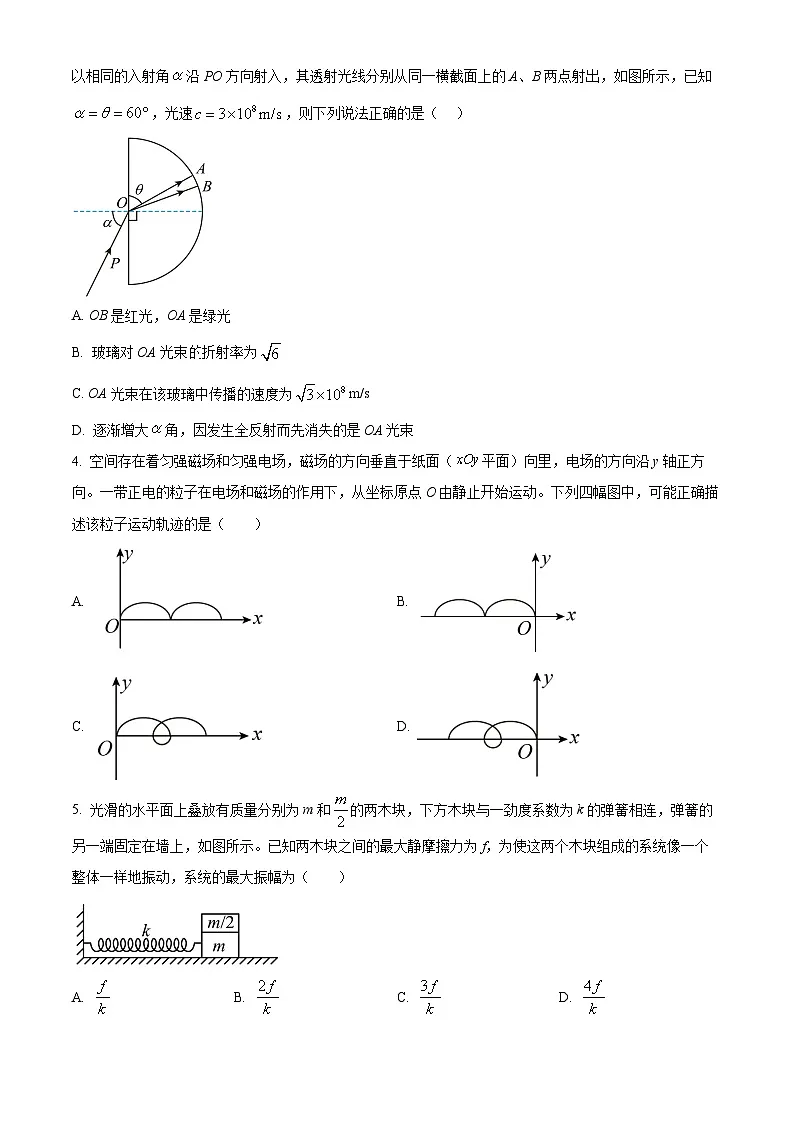

3. 某学习小组在研究光的折射现象时，让一束红光和一束绿光，从半圆形的玻璃柱体横截面的圆心O点以相同的入射角沿PO方向射入，其透射光线分别从同一横截面上的A、B两点射出，如图所示，已知，光速，则下列说法正确的是（ ）
A. OB是红光，OA是绿光
B. 玻璃对OA光束的折射率为
C. OA光束在该玻璃中传播的速度为m/s
D. 逐渐增大角，因发生全反射而先消失的是OA光束
【答案】C
【解析】
【详解】A．因为绿光的折射率大于红光折射率，所以OB是绿光，OA是红光，故A错误；
B．玻璃对OA光束的折射率为
故B错误；
C．OA光束在该玻璃中传播的速度为
故C正确；
D．全反射是从光密介质射向光疏介质时，入射角大于等于临界角时发生的现象。图中所示光从光疏介质射向光密介质，逐渐增大角，也不会发生全反射现象，故D错误。
故选C。
4. 空间存在着匀强磁场和匀强电场，磁场的方向垂直于纸面（平面）向里，电场的方向沿y轴正方向。一带正电的粒子在电场和磁场的作用下，从坐标原点O由静止开始运动。下列四幅图中，可能正确描述该粒子运动轨迹的是（ ）
A. B.
C. D.
【答案】B
【解析】
【详解】解法一：
AC．在xOy平面内电场的方向沿y轴正方向，故在坐标原点O静止的带正电粒子在电场力作用下会向y轴正方向运动。磁场方向垂直于纸面向里，根据左手定则，可判断出向y轴正方向运动的粒子同时受到沿x轴负方向的洛伦兹力，故带电粒子向x轴负方向偏转。AC错误；
BD．运动的过程中在电场力对带电粒子做功，粒子速度大小发生变化，粒子所受的洛伦兹力方向始终与速度方向垂直。由于匀强电场方向是沿y轴正方向，故x轴为匀强电场的等势面，从开始到带电粒子偏转再次运动到x轴时，电场力做功为0，洛伦兹力不做功，故带电粒子再次回到x轴时的速度为0，随后受电场力作用再次进入第二象限重复向左偏转，故B正确，D错误。
故选B。
解法二：
粒子在O点静止，对速度进行分解，分解为向x轴正方向的速度v，向x轴负方向的速度v’，两个速度大小相等，方向相反。使得其中一个洛伦兹力平衡电场力，即
则粒子的在电场、磁场中的运动，可视为，向x轴负方向以速度做匀速直线运动，同时在x轴上方做匀速圆周运动。
故选B
5. 光滑的水平面上叠放有质量分别为m和的两木块，下方木块与一劲度系数为k的弹簧相连，弹簧的另一端固定在墙上，如图所示。已知两木块之间的最大静摩擦力为f，为使这两个木块组成的系统像一个整体一样地振动，系统的最大振幅为（ ）
A. B. C. D.
【答案】C
【解析】
【详解】对整体，当最大振幅时有
得
隔离分析，当最大振幅时，两木块间的摩擦力达到最大静摩擦力
得
故C正确，A、B、D错误。
故选C。
【点评】解决本题的关键会分析物体做简谐运动的回复力是什么力。知道该题中最大振幅时两木块间的摩擦力达到最大静摩擦力。

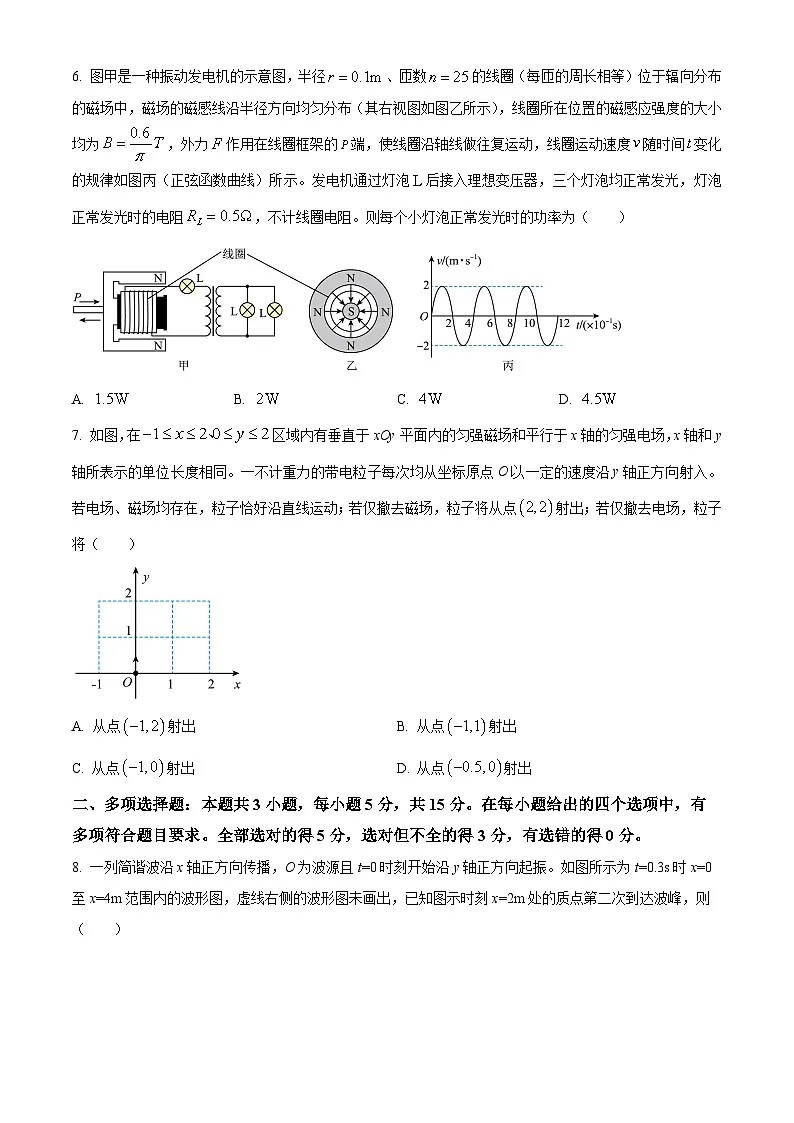

6. 图甲是一种振动发电机的示意图，半径、匝数的线圈（每匝的周长相等）位于辐向分布的磁场中，磁场的磁感线沿半径方向均匀分布（其右视图如图乙所示），线圈所在位置的磁感应强度的大小均为，外力作用在线圈框架的端，使线圈沿轴线做往复运动，线圈运动速度随时间变化的规律如图丙（正弦函数曲线）所示。发电机通过灯泡后接入理想变压器，三个灯泡均正常发光，灯泡正常发光时的电阻，不计线圈电阻。则每个小灯泡正常发光时的功率为（ ）

A. B. C. D.
【答案】C
【解析】
【详解】根据题意可知，线圈中产生的感应电动势最大值为
由图丙可知
角速度
解得
则发电机产生的电动势的瞬时值表达式为
发电机正常工作时三个小灯泡均正常发光，则有变压器的原副线圈两端的电流关系为
根据
则变压器原、副线圈的匝数比为2∶1，电源的有效值
设小灯泡正常发光的两端的电压为，副线圈两端的电压为，根据匝数比和电压关系，则原线圈的两端的电压为，则有
解得
小灯泡正常发光的功率
故选C。
7. 如图，在区域内有垂直于xOy平面内的匀强磁场和平行于x轴的匀强电场，x轴和y轴所表示的单位长度相同。一不计重力的带电粒子每次均从坐标原点O以一定的速度沿y轴正方向射入。若电场、磁场均存在，粒子恰好沿直线运动；若仅撤去磁场，粒子将从点射出；若仅撤去电场，粒子将（ ）
A. 从点射出B. 从点射出
C. 从点射出D. 从点射出
【答案】B
【解析】
【详解】设粒子的初速度为，电场、磁场均存在，粒子恰好沿直线运动，可得
撤去磁场后，粒子在电场中做类平抛运动，可得，
又
撤去电场后，粒子在磁场中做匀速圆周运动，则有
联立，解得
若仅撤去磁场，粒子将从点射出，可知粒子受洛伦兹力时与电场力方向相反，结合几何关系可知轨迹圆的圆心位置为（-1,0），则粒子从点射出。
故选B。
二、多项选择题：本题共3小题，每小题5分，共15分。在每小题给出的四个选项中，有多项符合题目要求。全部选对的得5分，选对但不全的得3分，有选错的得0分。
8. 一列简谐波沿x轴正方向传播，O为波源且t=0时刻开始沿y轴正方向起振。如图所示为t=0.3s时x=0至x=4m范围内的波形图，虚线右侧的波形图未画出，已知图示时刻x=2m处的质点第二次到达波峰，则（ ）
A. 这列波的周期为0.2s
B. t=0.3s时x=2m处的质点加速度正向最大
C. t=0.8s时x=16m处的质点经过平衡位置向上运动
D. t=0.3s时x=14m处的质点的位置坐标为
【答案】AC
【解析】
【详解】A．由题知，波长，波源t=0时刻开始沿y轴正方向起振，则介质中各个质点均沿y轴正方向起振，t=0.3s时，x=2m处的质点第二次到达波峰，振动了，波从波源O传到x=2m处的质点，用时，则
解得周期
故A正确；
B．t=0.3s时x=2m处的质点处于波峰，则加速度负向最大，故B错误；
C．波速
则t=0.3s时，波传播到x=12m处的质点，画t=0.3s时波形图可得，此时x=12m处的质点处于平衡位置，且向上振动，t=0.4s时，波传播到x=16m处的质点，再经过0.4s，即再经过2个周期，x=16m质点从平衡位置向上运动。则t=0.8s时，x=16m处的质点从平衡位置向上运动，故C正确；
D．t=0.3s时，波传播距离为
因此波向右传播了12m，所以在x=14m处的质点还未振动，故D错误。
故选AC。
9. 如图所示，以A、B、C、D为顶点构成的长方形处于一平行板电容器（未画出）形成的匀强电场中，长方形所在平面与两平行板垂直，AB的长度为8cm，BC的长度为6cm，D点距带正电荷的电容器极板的距离为20cm。取无穷远处为零电势，A、B、C三点的电势分别为9V、25V、16V。则（ ）
A. D点电势为0V
B. D点电势为18V
C. 两平行板间的电势差为50V
D. 两平行板间的电势差为100V
【答案】AD
【解析】
【详解】AB．在匀强电场中，平行等间距的两点电势差相等，可得
代入数据可得
0
故A正确，B错误；
CD．将CD分为8等分，每一等分对应1cm，所以F点的电势为9V，连接AF，过D点做AF的垂线,如图
有几何关系可得DG的长度为
解得
所以电场强度的大小为

解得

又因为D的电势为0，且D点距离正极板的距离为20cm，有对称性可知，两极板间的距离为40cm，所以两极板间的电势差为

解得

故D正确，C错误
故选AD。
10. 如图所示，表面粗糙的“L”型水平轨道固定在地面上，劲度系数为k、原长为的轻弹簧一端固定在轨道上的O点，另一端与安装有位移、加速度传感器的滑块相连，滑块总质量为m。以O为坐标原点，水平向右为正方向建立x轴，将滑块拉至坐标为的A点由静止释放，向左最远运动到坐标为的B点，测得滑块的加速度a与坐标x的关系如图所示，其中为图线纵截距。则滑块由A运动至B过程中（弹簧始终处于弹性限度内）下列描述正确的是（ ）
A.
B. 最大动能为
C. 动摩擦因数
D. 滑块在和处的弹性势能
【答案】BC
【解析】
【详解】A．由图可知，当滑块运动到位置时，滑块的加速度为零，滑块受到水平向右的滑动摩擦力和水平向左的弹力，所以弹簧处于伸长状态，而不是原长，故A项错误；
B．加速度为零时，速度达到最大，动能最大，根据动能定理，结合图线与横轴所围区域的面积可得
故B项正确；
C．根据牛顿第二定律得
当时，，解得：动摩擦因数
故C项正确；
D．能量守恒定律可得
故D项错误。
故选BC。
第Ⅱ卷 非选择题（共57分）
三、实验探究（每空2分、共16分）
11. 在“用单摆测定重力加速度”实验中：
（1）下列哪个装置最适合用来做单摆？_______
A. B. C. D.
（2）用20分度的游标卡尺测量摆球的直径，如图甲所示，由此可知摆球的直径______cm。
（3）以下关于该实验说法中正确的有______。
A.用刻度尺测量摆线长度，单摆的摆长
B.若发现摆球不在同一个竖直平面内摆动，则需重新释放摆球
C.摆球摆动稳定后，从某次摆球经过最高位置时开始计时
D.摆球摆动稳定后，从某次摆球经过最低位置时开始计时
（4）实验中改变几次摆长L，测出相应的摆动周期T，得到多组L与T的数据，作出图线，如图乙所示，图线上A、B两点的坐标分别为，，则重力加速度g的计算式为______。
【答案】 ①. A ②. 1.370 ③. BD##DB ④.
【解析】
【详解】（1）[1]根据单摆理想模型可知，为减少空气阻力的影响，摆球应采用密度大、体积小的铁球，为使摆球摆动时摆长不变，摆线应用不易变形的细丝线，悬点应用铁夹来固定，故A正确，BCD错误。
（2）[2]游标卡尺的读数为
（3）[3]A．用刻度尺测量摆线的长度l，单摆的摆长，故A错误；
B．若发现摆球不在同一个竖直平面内摆动，则摆球做圆锥摆运动，因此需重新释放摆球，使摆球做单摆运动，故B正确；
CD．摆球摆动稳定后，从某次摆球经过最低位置时开始计时，因为最低点速度大，相对误差小，故C错误，D正确；
故选BD。
（4）[4]根据单摆周期公式
整理得
因此图线斜率为
解得
12. 如图甲所示是一个多用电表的简化电路图。请完成下列问题。
(1)测量直流电流、直流电压和电阻各有两个量程。当选择开关S旋到位置5、6时，电表用来测量____________（选填“直流电流”、“直流电压”或“电阻”）。
(2)某同学用此多用表测量某电学元件的电阻，选用“×10”倍率的欧姆挡测量，发现多用表指针偏转很小，因此需选择____________（填“×1”或“×100”）倍率的欧姆挡。
(3)某实验小组利用下列器材研究欧姆挡不同倍率的原理，组装如图乙、丙所示的简易欧姆表。实验器材如下：
A．干电池（电动势E为3.0V，内阻r不计）；
B．电流计G（量程300μA，内阻99Ω）；
C．可变电阻器R；
D．定值电阻R0=4Ω；
E．导线若干，红黑表笔各一只。
①如图乙所示，表盘上100μA刻度线对应的电阻刻度值是____________Ω；
②如果将R0与电流计并联，如图丙所示，这相当于欧姆表换挡，换挡前、后倍率之比为____________。
【答案】 ①. 直流电源 ②. ×100 ③. 20000 ④. 100：1
【解析】
【详解】(1)[1]由图所示可知，当转换开关旋到位置5、6时，表头与电阻串联，此时可用来测量直流电压。
(2)[2]测量某电学元件的电阻，选用“”倍率的电阻挡测量，发现多用表指针偏转很小，待测阻值较大，说明所选挡位太小，为准确测量电阻阻值，需选择“”倍率的电阻挡，重新欧姆调零后再测量。
(3)①[3]欧姆表中值电阻等于欧姆挡内部电阻，则中间刻度值对应示数为
有
解得
所以表盘上100μA刻度线对应的电阻刻度值是。
②[4]当电流计满偏时：流过的电流
电流计内阻为，给电流计并联的电阻，根据并联分流的规律可知电流表量程扩大100倍，用该电流表改装成欧姆表，同一刻度对应的电阻值变为原来的，欧姆表换挡前、后倍率之比等于。
四、分析与计算（写出必要的文字说明，共41分）
13. 弹射＋滑跃式起飞是一种航母舰载机的起飞方式。飞机在弹射装置作用下使飞机具有一定的初速度，跑道的前一部分是水平的，跑道后一段略微向上翘起。飞机在尾段翘起跑道上的运动虽然会使加速度略有减小，但能使飞机具有斜向上的速度，有利于飞机的起飞，起飞升力与速度的关系我们可以简化为（升力）L＝kv（），假设某飞机质量为，从静止的航母上滑跃式起飞过程是两段连续的匀加速直线运动，前一段在水平跑道上受到的平均阻力恒为，加速度为，位移为80m，后一段倾斜跑道上的加速度为，路程为100m，飞机恰好能正常起飞，求
（1）求水平加速时的牵引力；
（2）水平跑道到倾斜跑道转折点时的速度；
（3）在跑道上加速的总时间。
【答案】（1）；（2）；（3）
【解析】
【详解】（1）在水平跑道上加速时
得
（2）飞机起飞速度为
设在转折点的速度为，则倾斜轨道加速过程中
得
（3）设在水平轨道上加速时间为，则
得
，（舍去）
在倾斜轨道上加速时间为
得
（或）
所以
14. 如图所示，一足够长水平传送带顺时针转动，速度大小恒为。传送带上MN右侧存在一方向竖直向上的匀强磁场区域，磁感应强度大小为。有一边长为、粗细均匀的正方形导线框abcd，质量，总电阻。ab边与磁场边界平行，在ab边距离MN为的位置由静止释放该线框，已知线框与传送带之间的动摩擦因数为，线框刚到MN直至完全进入磁场用时，，重力加速度g取，求：
（1）从开始释放线框到ab边刚到达MN所用的时间；
（2）线框ab边刚进入磁场时a、b两点间的电势差；
（3）线框在传送带上运动的整个过程中，传送带因传输线框而多消耗的电能。
【答案】（1）；（2）；（3）
【解析】
【详解】（1）假设线框进入磁场前做匀加速运动，根据牛顿第二定律
根据运动学公式
解得
说明线框进入磁场前一直做匀加速运动，匀加速时间
（2）ab边刚进入磁场时产生电动势
解得
由闭合电路欧姆定律
解得
解得
（3）进入磁场前传送带位移
多消耗电能
线框进入磁场后受到的安培力
解得
由动量定理
其中
解得
线框进入磁场阶段一直与皮带发生相对运动，传送带位移
多消耗电能
线框进入磁场后继续加速，直至与皮带共速，之后一起匀速运动，不再多消耗电能
线框在磁场中匀加速时间
传送带位移
多消耗电能
总多消耗电能
15. 如图，一半径为的圆内存在匀强磁场，磁感应强度大小为，方向垂直于纸面向里，在圆形磁场右边有一接地的“”形金属挡板，在bc边中点O开一小孔，圆形磁场与bc边相切于O点，挡板内存在垂直于纸面向里的匀强磁场，且磁感应强度大小，在cd边下方处放置一足够长的水平接收板P，初速度可忽略的大量电子，经过电压U加速后，有宽度为的平行电子束竖直向上进入圆形磁场，均通过O点进入，电子质量为m，电荷量为e，忽略电子间的相互作用和电子的重力，其中已知，求：
（1）电子进入圆形磁场区域时的速度v；
（2）圆形磁场区域的半径；。
（3）电子在水平接收板上击中的区域。
【答案】（1）；（2）；（3），区域如图左
【解析】
【详解】（1）电子初速度为0，忽略电子间的相互作用和电子的重力，经过电压U加速，则
解得
（2）因为有宽度为的平行电子束竖直向上进入圆形磁场，均通过O点，画图可知，圆形磁场半径等于电子在其运动轨迹的半径，即
（3）挡板内电子进入挡板内磁场，由
可知在挡板内做圆周运动的半径为圆形磁场内圆周运动半径的2倍，即
当圆的轨迹与ab边相切时，即粒子在O点速度方向向上，此时粒子可以射到收集板，如左图所示。随着粒子在O点速度从竖直向上往顺时针偏转时，其轨迹也绕O点顺时针偏转，当偏转到圆的轨迹与ad边相切时，此时粒子刚好不能射到收集板，如右图所示
在右边大三角形中
在三角形中
则
代入解得
电子在水平接收板上击中的区域为这一区域。
