浙江金华第一中学2023-2024学年高三上学期10月月考技术试卷（Word版附解析）

这是一份浙江金华第一中学2023-2024学年高三上学期10月月考技术试卷（Word版附解析），文件包含浙江金华第一中学2023-2024学年高三上学期10月月考技术试题Word版含解析docx、浙江金华第一中学2023-2024学年高三上学期10月月考技术试题Word版无答案docx等2份试卷配套教学资源，其中试卷共15页， 欢迎下载使用。

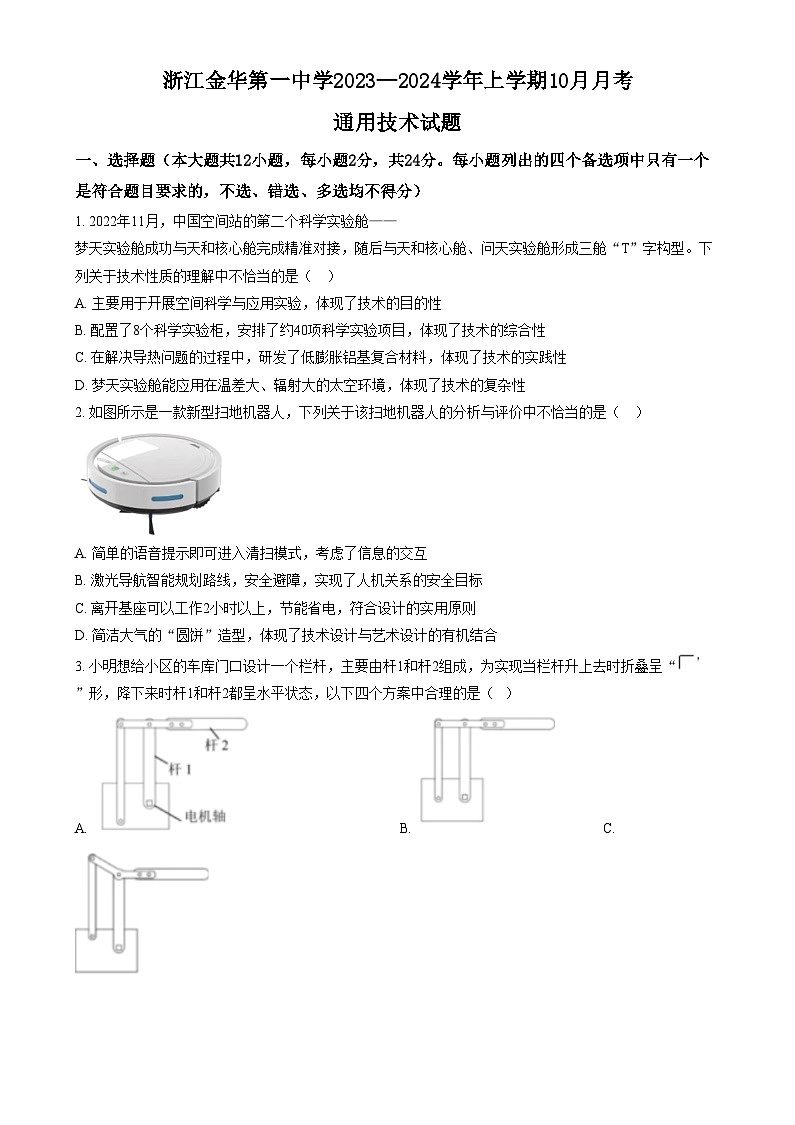

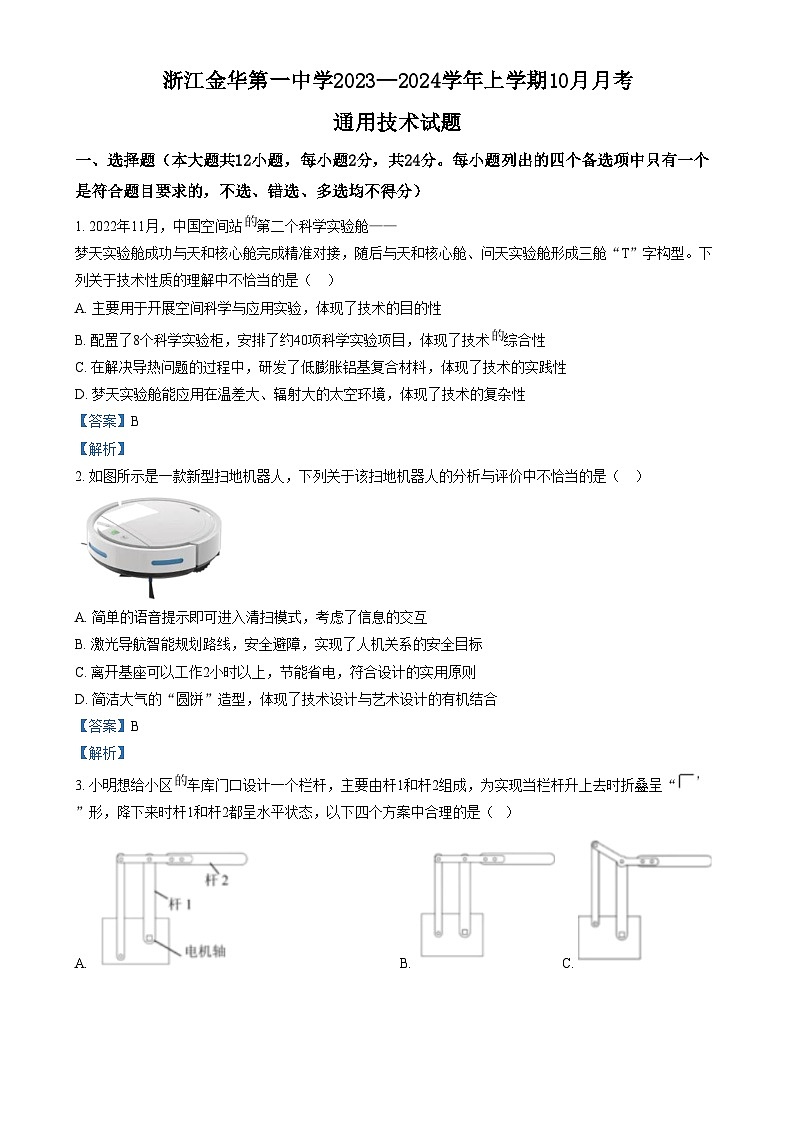

一、选择题（本大题共12小题，每小题2分，共24分。每小题列出的四个备选项中只有一个是符合题目要求的，不选、错选、多选均不得分）
1. 2022年11月，中国空间站的第二个科学实验舱——梦天实验舱成功与天和核心舱完成精准对接，随后与天和核心舱、问天实验舱形成三舱“T”字构型。下列关于技术性质的理解中不恰当的是（ ）
A. 主要用于开展空间科学与应用实验，体现了技术的目的性
B. 配置了8个科学实验柜，安排了约40项科学实验项目，体现了技术的综合性
C. 在解决导热问题的过程中，研发了低膨胀铝基复合材料，体现了技术的实践性
D. 梦天实验舱能应用在温差大、辐射大的太空环境，体现了技术的复杂性
2. 如图所示是一款新型扫地机器人，下列关于该扫地机器人的分析与评价中不恰当的是（ ）
A. 简单的语音提示即可进入清扫模式，考虑了信息的交互
B. 激光导航智能规划路线，安全避障，实现了人机关系的安全目标
C. 离开基座可以工作2小时以上，节能省电，符合设计的实用原则
D. 简洁大气的“圆饼”造型，体现了技术设计与艺术设计的有机结合
3. 小明想给小区的车库门口设计一个栏杆，主要由杆1和杆2组成，为实现当栏杆升上去时折叠呈“”形，降下来时杆1和杆2都呈水平状态，以下四个方案中合理的是（ ）
A. B. C.
D.

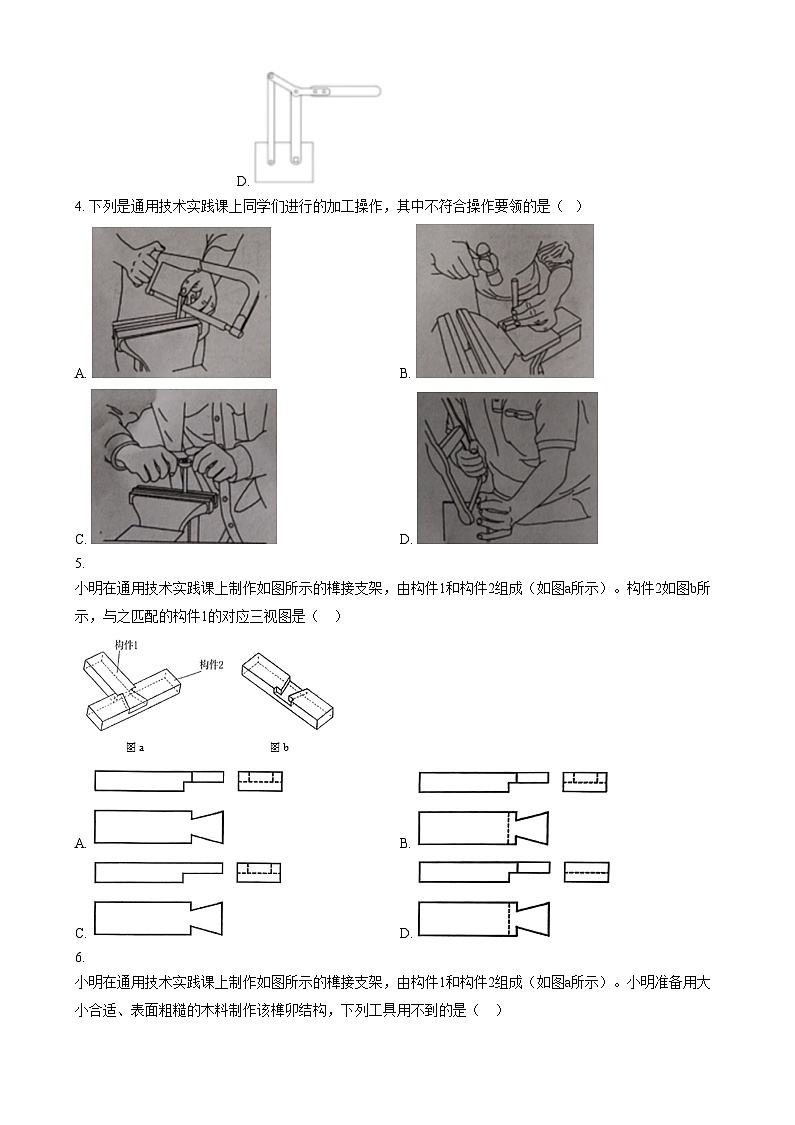

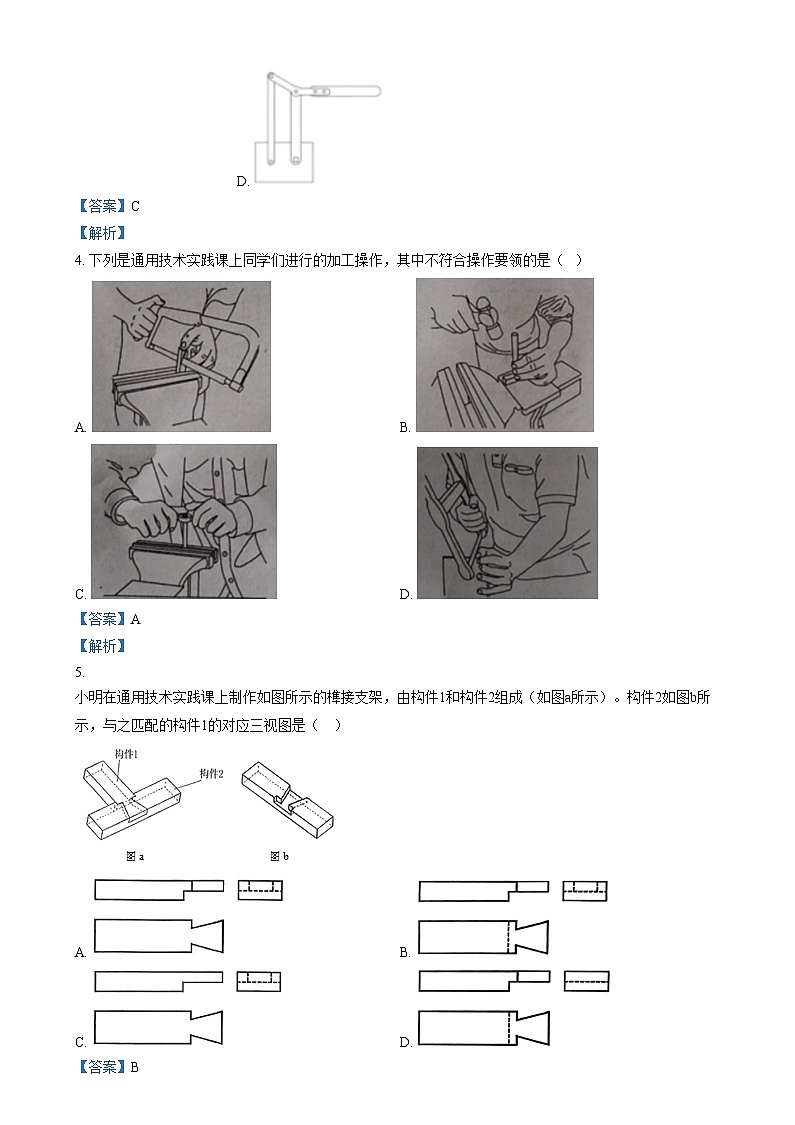

4. 下列是通用技术实践课上同学们进行的加工操作，其中不符合操作要领的是（ ）
A. B.
C. D.
5. 小明在通用技术实践课上制作如图所示的榫接支架，由构件1和构件2组成（如图a所示）。构件2如图b所示，与之匹配的构件1的对应三视图是（ ）
A. B.
C. D.

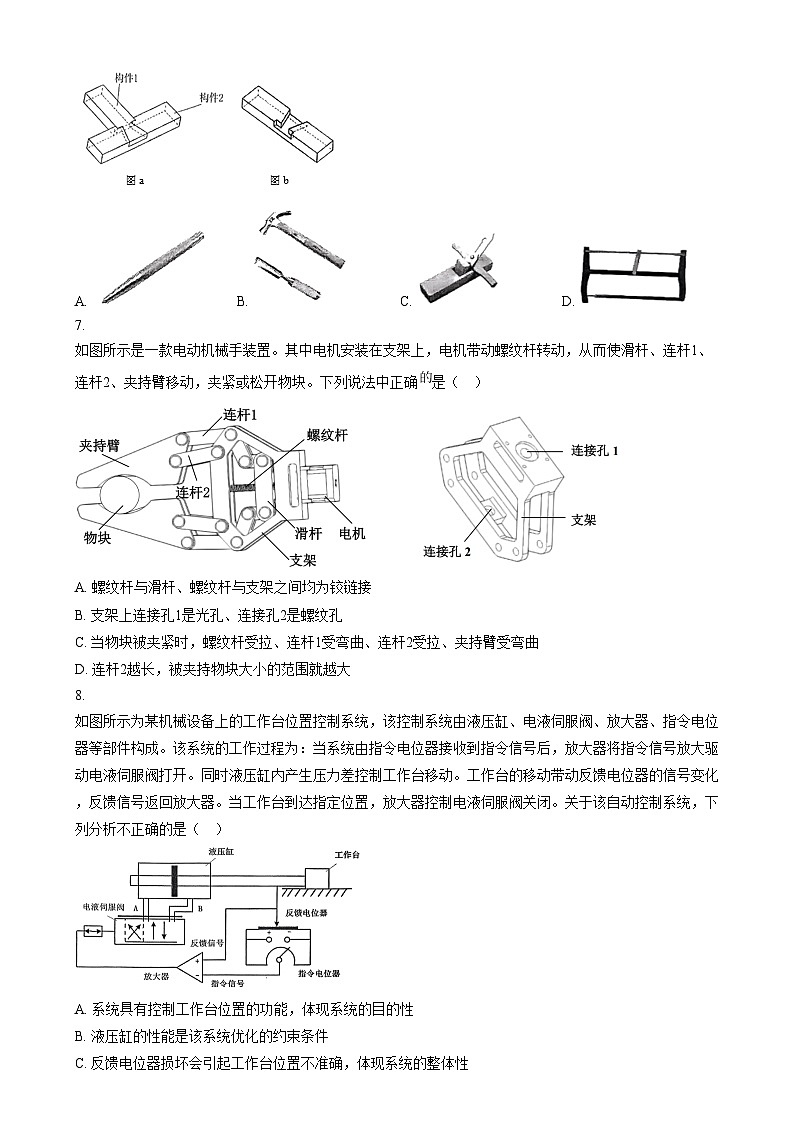

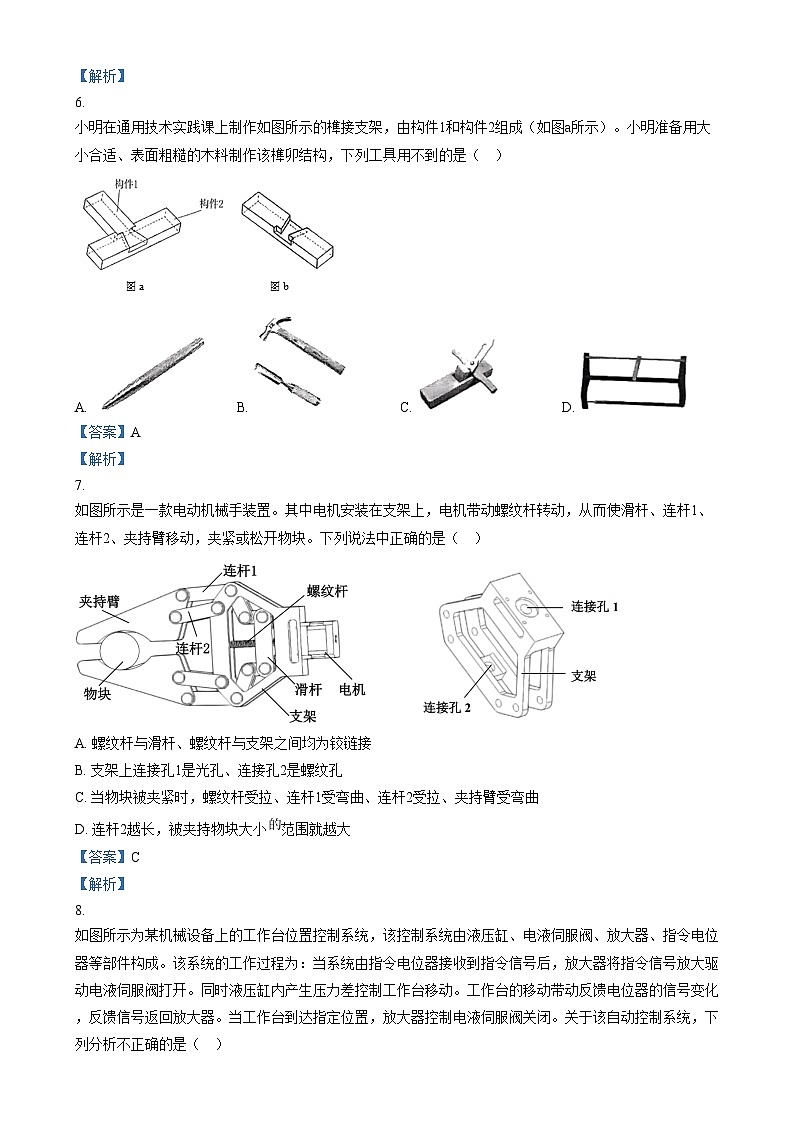

6. 小明在通用技术实践课上制作如图所示的榫接支架，由构件1和构件2组成（如图a所示）。小明准备用大小合适、表面粗糙的木料制作该榫卯结构，下列工具用不到的是（ ）
A. B. C. D.
7. 如图所示是一款电动机械手装置。其中电机安装在支架上，电机带动螺纹杆转动，从而使滑杆、连杆1、连杆2、夹持臂移动，夹紧或松开物块。下列说法中正确是（ ）
A. 螺纹杆与滑杆、螺纹杆与支架之间均为铰链接
B. 支架上连接孔1是光孔、连接孔2是螺纹孔
C. 当物块被夹紧时，螺纹杆受拉、连杆1受弯曲、连杆2受拉、夹持臂受弯曲
D. 连杆2越长，被夹持物块大小的范围就越大
8. 如图所示为某机械设备上的工作台位置控制系统，该控制系统由液压缸、电液伺服阀、放大器、指令电位器等部件构成。该系统的工作过程为：当系统由指令电位器接收到指令信号后，放大器将指令信号放大驱动电液伺服阀打开。同时液压缸内产生压力差控制工作台移动。工作台的移动带动反馈电位器的信号变化，反馈信号返回放大器。当工作台到达指定位置，放大器控制电液伺服阀关闭。关于该自动控制系统，下列分析不正确的是（ ）
A. 系统具有控制工作台位置的功能，体现系统的目的性
B. 液压缸的性能是该系统优化的约束条件
C. 反馈电位器损坏会引起工作台位置不准确，体现系统的整体性
D. 液压缸需要定期检查其密封性能，体现系统的动态性
9. 如图所示为某机械设备上的工作台位置控制系统，该控制系统由液压缸、电液伺服阀、放大器、指令电位器等部件构成。该系统的工作过程为：当系统由指令电位器接收到指令信号后，放大器将指令信号放大驱动电液伺服阀打开。同时液压缸内产生压力差控制工作台移动。工作台的移动带动反馈电位器的信号变化，反馈信号返回放大器。当工作台到达指定位置，放大器控制电液伺服阀关闭。下列关于该工作台自动控制系统分析中正确的是（ ）
A. 电液伺服阀为控制系统的执行器B. 工作台的设定位置为被控量
C. 控制量是工作台的位移量D. 该控制系统被控对象为液压缸
10. 下列电子元器件在电路中不可以当开关使用的是（ ）
A. B. C. D.
11. 如图所示是小明搭建的三极管高温报警实验电路，调试成功后，下列关于该电路的说法不正确的是（ ）
A. LED亮时，V3一定工作在放大状态B. 调大R5，LED变暗
C. 适当减小R1，可降低报警温度设定值D. 调大R2，LED变暗
12. 如图所示是小明设计的“两地控一灯”电路，A，B分别为楼上和楼下的开关，在两个地方通过两只开
关中任意一个开关都可以控制楼梯灯的开或者关。当前状态下，灯不亮；无论在哪一端，拨动一下开关，灯点亮；再拨动一下开关，灯熄灭。要实现以上功能，虚线框中的组合逻辑电路正确的是（ ）
A. B. C. D.
二、非选择题（本大题共3小题，第13小题8分，第14小题10分，第15小题8分，共24分。）
13. 乒乓球馆场地上经常散落着很多乒乓球，小明发现捡起来十分麻烦，于是他开发了一款AI捡球车，机械部分如图所示。两只后轮均为主动轮，两只前轮均为无动力的从动轮。只要通过手机APP输入相应指令，捡球车便会自动识别环境、规划路径和执行动作，直至任务完毕。步进电机和直流电机均由主板控制。请完成下列任务：
（1）设计该系统时，需要计算出推动整个装置前进的功率后去选择动力匹配的电动机，体现了系统分析的_____
A．整体性原则 B．综合性原则 C．科学性原则
（2）设计该系统时，小明将其拆分为电子控制部分、机械传动部分、拢球装置等多个功能部分分别进行构思，再把这些方案重新进行组合形成多种设计方案，这种构思方法______
A．联想法 B．形态分析法 C．设问法
（3）下列不属于影响该系统优化的因素的是______
A．散落地上的乒乓球数量和位置 B．主板的处理能力 C．步进电机的功率大小
（4）小明打算在前端加装拢球装置以提高捡球效果，最适合是______
A． B． C．
14. 如图所示是小明为某车间设计的工件输送系统。当工件输送到位置A时，传送带1、传送带2暂停，安装在底座上的装置将工件搬运到传送带2的位置B，搬运完毕后传送带1和传送带2继续运转。已知底座中心到位置A和位置B的距离都是40cm，传送带1和传送带2分别安装在底座的右侧和前方，所在平面传送带2比传送带1低50cm，工件规格为300×50×160mm。工件由位置A搬运到位置B的装置未设计。请你帮助小明设计该装置，具体要求如下：
（a）能将工件从位置A搬运到位置B处；
（b）搬运过程中工件运动平稳可靠；
（c）采用减速电机驱动（数量不限）；
（d）装置安装在底座上，整个装置结构简单，具有一定的强度和稳定性；
（e）其余材料自选。
请根据描述和设计要求完成以下任务：
（1）画出该装置机械部分的设计草图（电机可用方框表示，工件可用简单线条表示），简要说明方案的工作过程；
（2）在设计草图上标注主要尺寸；
（3）将设计好的装置安装完成后进行试验，其中不合理的是（单选）________。
A.运行装置，观察是否可将工件由位置A搬运至位置B
B.运行装置，观察工件在搬运过程中是否平稳
C.在传送带1上逐渐添加砝码观察传送带1的承重能力
15. 如图所示是小明设计的鱼缸温度控制电路，其中Rt为负温度系数热敏电阻。当温度低于下限时，电热丝开始加热；温度高于上限时，电热丝停止加热。C1、C2是电压比较器，V+＞V-时，输出高电平；V+＜V-时，输出低电平。请完成以下任务：
（1）小明打算用蓝、红、绿三种颜色发光二极管分别作为电源工作、电热丝加热和不加热的指示。根据电路原理分析，三个指示灯分别是________（单选）；
AV2、V3、V4 B.V2、V4、V3 C.V4、V2、V3 D.V3、V2、V4
（2）为实现电路功能，请你选择合适的三极管，补全图虚线框中的电路；________
（3）关于该电路，下列分析不合理的是________（多选）；
A.该鱼缸温度的电子控制系统存在反馈，属于闭环电子控制系统
B.电热丝始终不加热，可能是接入电路中的继电器额定工作电压过高
C.将RP3调小，RP4调大，且RP3+RP4的阻值不变，温度上限值将调高
D.若Rt损坏，用正温度系数热敏电阻替换，为了保持原功能，可在M、N间连入一个非门
（4）小明发现比较器芯片损坏，打算利用555芯片实现原电路的功能且调试方式不变。请你帮助他在下图虚线框中选择合适的端子完成电路连线。________
