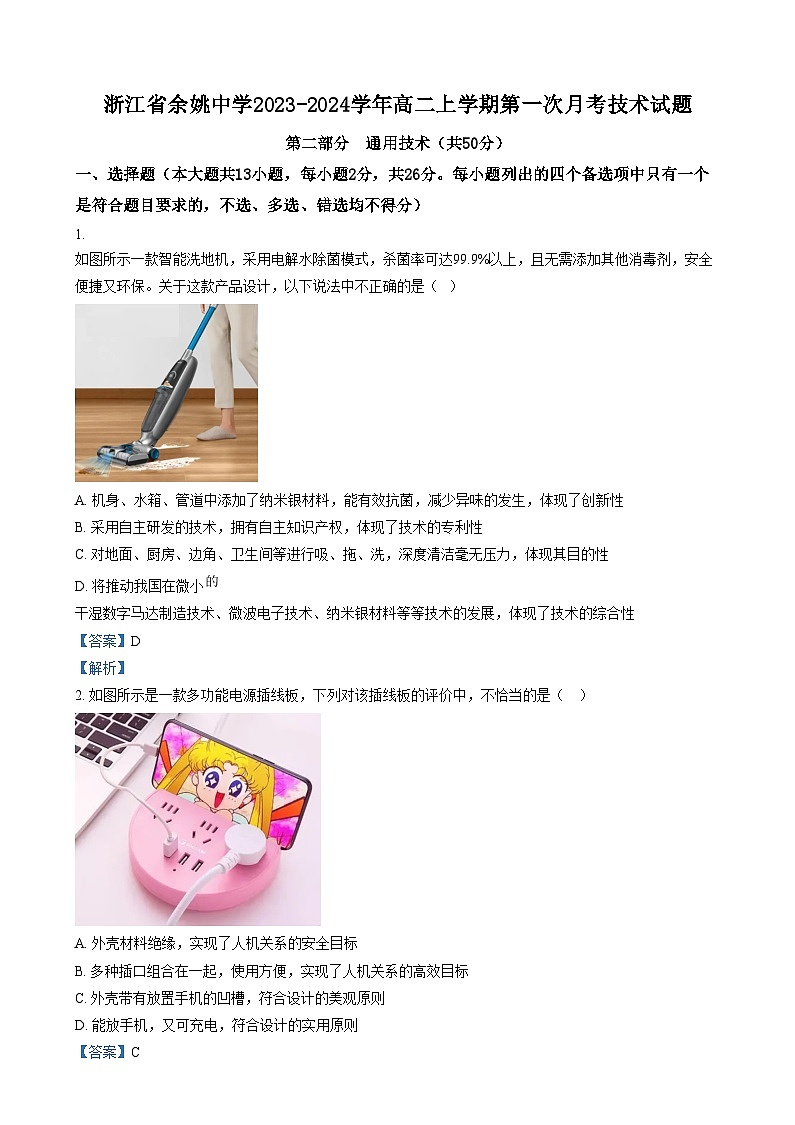

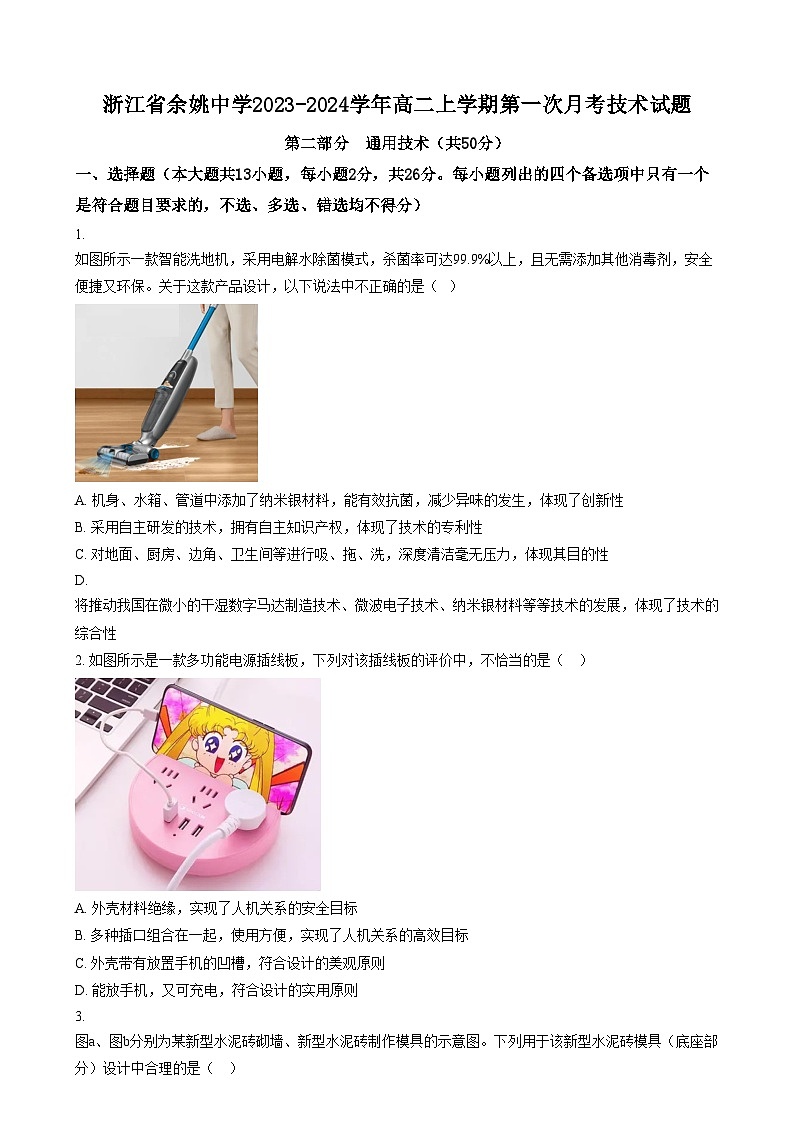

浙江省余姚中学2023-2024学年高二上学期第一次月考技术试题（Word版附解析）

这是一份浙江省余姚中学2023-2024学年高二上学期第一次月考技术试题（Word版附解析），文件包含浙江省余姚中学2023-2024学年高二上学期第一次月考技术试题Word版含解析docx、浙江省余姚中学2023-2024学年高二上学期第一次月考技术试题Word版无答案docx等2份试卷配套教学资源，其中试卷共17页， 欢迎下载使用。
第二部分 通用技术（共50分）
一、选择题（本大题共13小题，每小题2分，共26分。每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分）
1. 如图所示一款智能洗地机，采用电解水除菌模式，杀菌率可达99.9%以上，且无需添加其他消毒剂，安全便捷又环保。关于这款产品设计，以下说法中不正确的是（ ）
A. 机身、水箱、管道中添加了纳米银材料，能有效抗菌，减少异味的发生，体现了创新性
B. 采用自主研发的技术，拥有自主知识产权，体现了技术的专利性
C. 对地面、厨房、边角、卫生间等进行吸、拖、洗，深度清洁毫无压力，体现其目的性
D. 将推动我国在微小干湿数字马达制造技术、微波电子技术、纳米银材料等等技术的发展，体现了技术的综合性
【答案】D
【解析】
2. 如图所示是一款多功能电源插线板，下列对该插线板的评价中，不恰当的是（ ）
A. 外壳材料绝缘，实现了人机关系的安全目标
B. 多种插口组合在一起，使用方便，实现了人机关系的高效目标
C. 外壳带有放置手机的凹槽，符合设计的美观原则
D. 能放手机，又可充电，符合设计的实用原则
【答案】C
【解析】

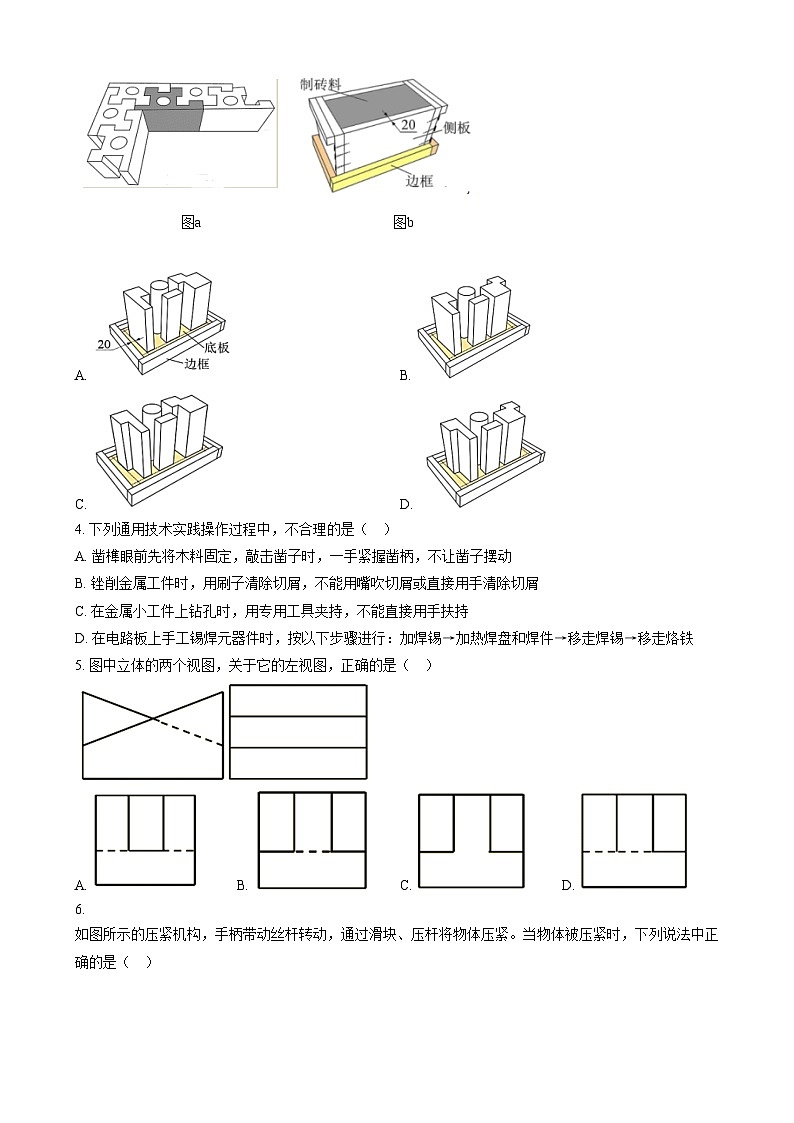

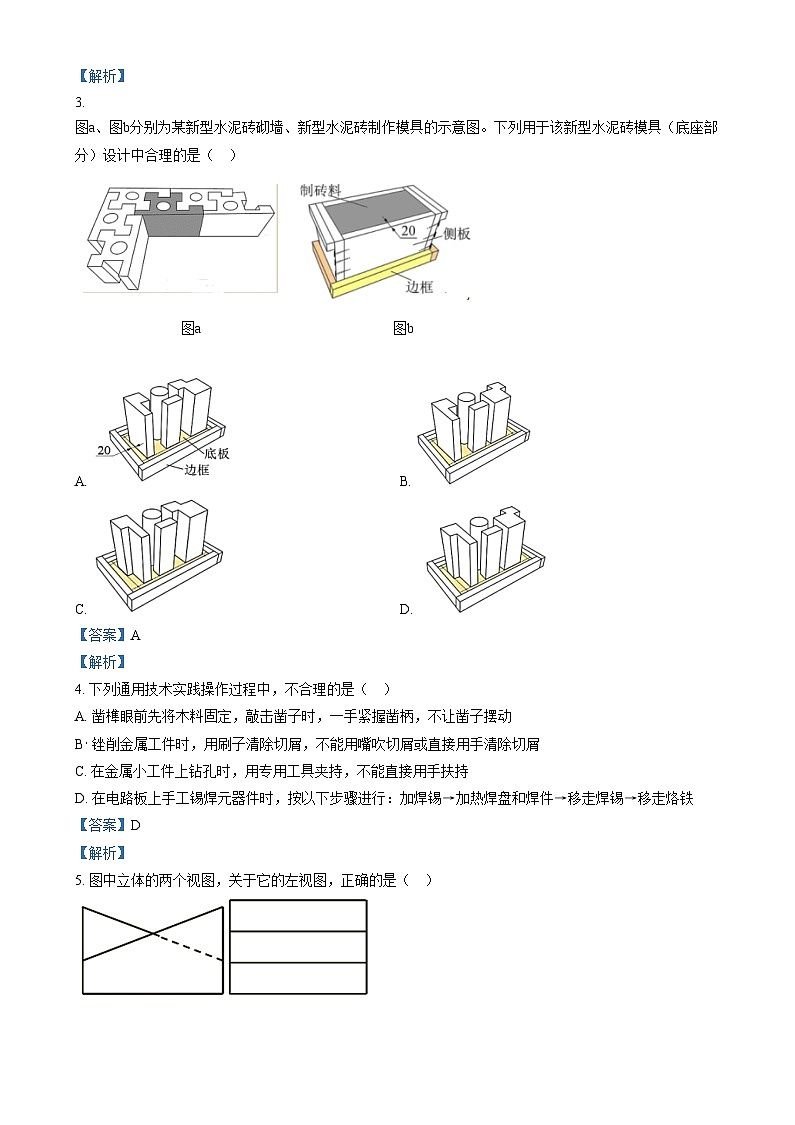

3. 图a、图b分别为某新型水泥砖砌墙、新型水泥砖制作模具的示意图。下列用于该新型水泥砖模具（底座部分）设计中合理的是（ ）
A. B.
C. D.
【答案】A
【解析】
4. 下列通用技术实践操作过程中，不合理的是（ ）
A. 凿榫眼前先将木料固定，敲击凿子时，一手紧握凿柄，不让凿子摆动
B 锉削金属工件时，用刷子清除切屑，不能用嘴吹切屑或直接用手清除切屑
C. 在金属小工件上钻孔时，用专用工具夹持，不能直接用手扶持
D. 在电路板上手工锡焊元器件时，按以下步骤进行：加焊锡→加热焊盘和焊件→移走焊锡→移走烙铁
【答案】D
图a
图b
【解析】
5. 图中立体的两个视图，关于它的左视图，正确的是（ ）
A. B. C. D.
【答案】B
【解析】

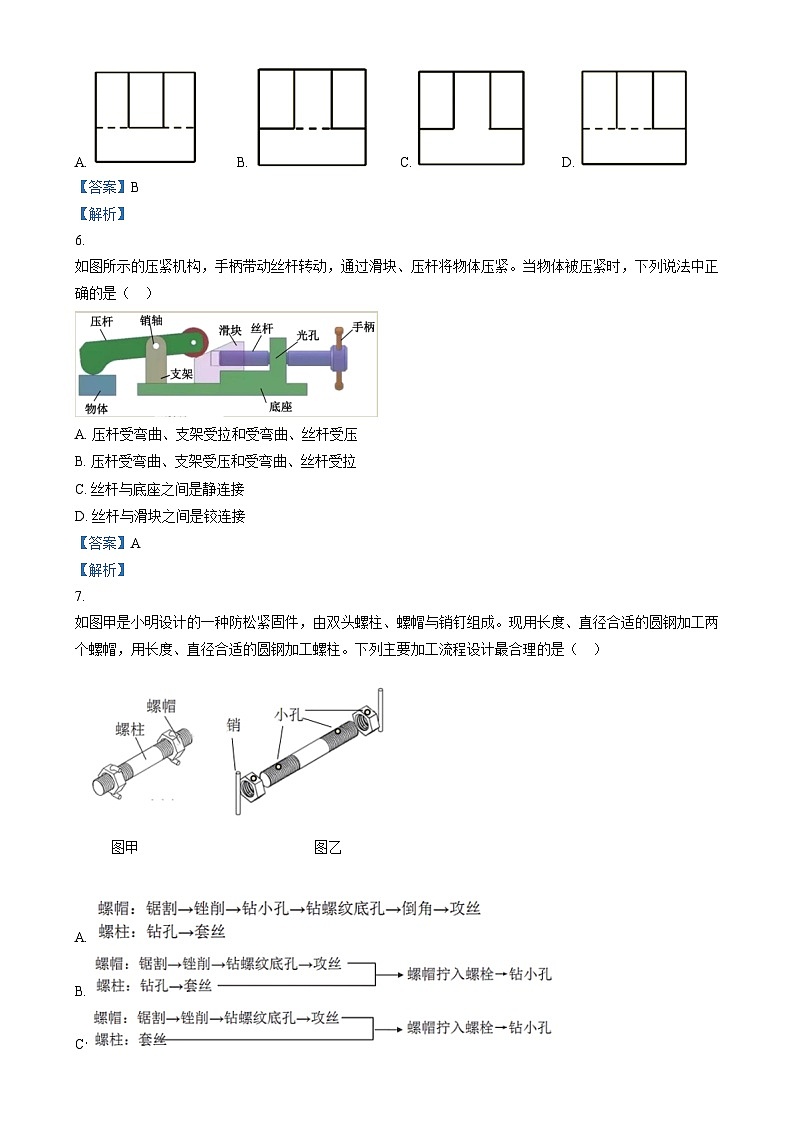

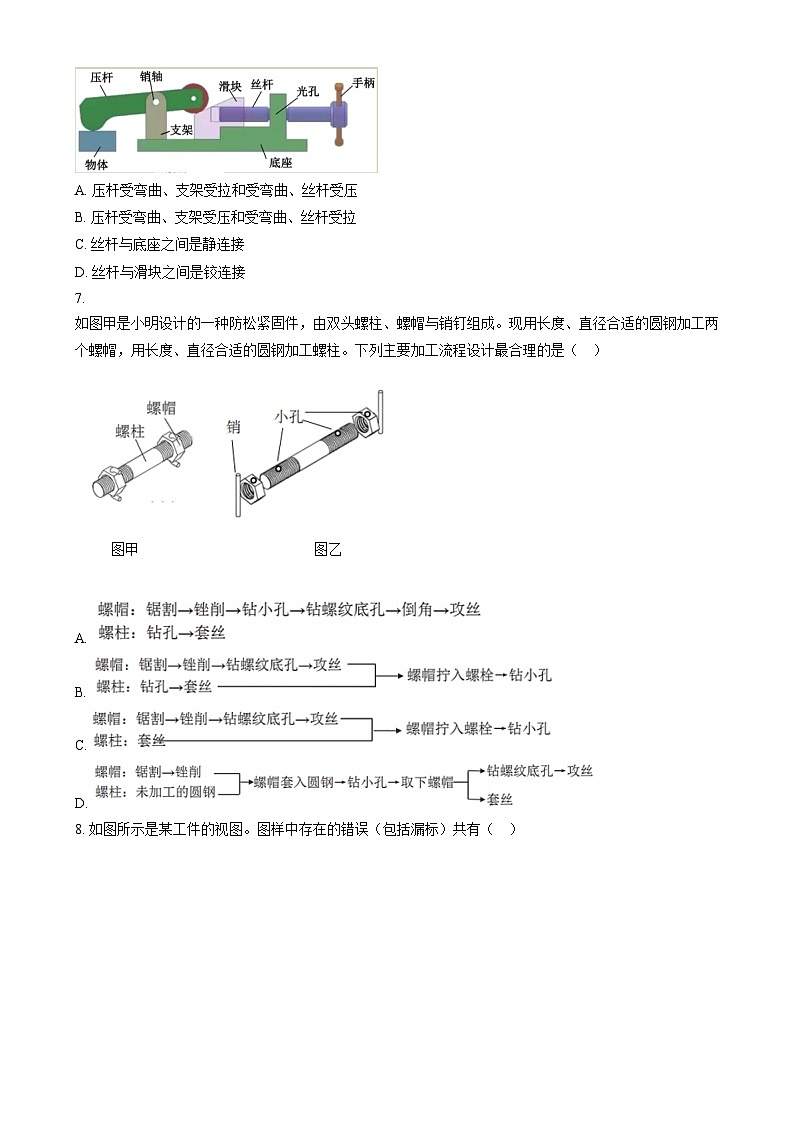

6. 如图所示的压紧机构，手柄带动丝杆转动，通过滑块、压杆将物体压紧。当物体被压紧时，下列说法中正确的是（ ）
A. 压杆受弯曲、支架受拉和受弯曲、丝杆受压
B. 压杆受弯曲、支架受压和受弯曲、丝杆受拉
C. 丝杆与底座之间是静连接
D. 丝杆与滑块之间是铰连接
【答案】A
【解析】
7. 如图甲是小明设计的一种防松紧固件，由双头螺柱、螺帽与销钉组成。现用长度、直径合适的圆钢加工两个螺帽，用长度、直径合适的圆钢加工螺柱。下列主要加工流程设计最合理的是（ ）
A.
B.
C
D.
【答案】C
【解析】
8. 如图所示是某工件的视图。图样中存在的错误（包括漏标）共有（ ）
A. 4处B. 5处C. 6处D. 7处
【答案】C
图甲
图乙
【解析】
9. 如图所示为一款网球发球机。储球箱用于盛放网球，下球装置可对网球进行搅动，使球落入导球管后进入滚道，通过电机驱动的摩擦飞轮加速后从滚道出口发射出去。电机驱动控制器中的单片机通过设定的参数控制调速模块产生相应的脉冲信号，进而控制电机的转速，实现网球球速的控制。下列关于网球发球机系统的分析中正确的是（ ）
A. 机架的结构影响发球机的强度和稳定性，体现系统的相关性
B. 设计该系统时还需要考虑电机噪音对人的影响，体现系统分析的综合性原则
C. 导球管的粗细是该系统优化的约束条件
D. 摩擦飞轮变得光滑会影响发球效果，说明系统的环境适应性差
【答案】B
【解析】
10. 如图所示为一款网球发球机。储球箱用于盛放网球，下球装置可对网球进行搅动，使球落入导球管后进入滚道，通过电机驱动的摩擦飞轮加速后从滚道出口发射出去。电机驱动控制器中的单片机通过设定的参数控制调速模块产生相应的脉冲信号，进而控制电机的转速，实现网球球速的控制。下列关于电机转速控制子系统的分析中正确的是（ ）
A. 执行器是单片机
B. 被控对象是网球
C. 下球装置对网球的搅动属于干扰因素
D. 控制量是调速模块产生的脉冲信号
【答案】D
【解析】
11. 小明在焊接实操课上发现焊完的元件引脚过长，需剪掉过长的引脚，下列选项中最合适的工具是（ ）
A. B. C. D.
【答案】B
【解析】
12. 小明在设计好电路后，准备把相关的电子元器件焊接在电路板上，以下关于锡焊的描述中，合理的是（ ）
A. 在焊接过程中，烙铁头上锡过多，不可使用高温海绵擦拭，防止氧化层脱落
B. 在操作台上焊接电路板时，一般使用小功率内热式电烙铁，拿法要求采用握笔法
C. 松香的作用有辅助热传导、降低被焊接材质表面张力和促进氧化物形成等作用
D. 当焊件的焊接面被加热到一定温度时，把焊锡丝送到烙铁头上开始焊接
【答案】B
【解析】
13. 如图所示为湿度控制电路，当湿度高于某一值时，指示灯点亮。下列电子元件在该电路中都没有用到的是（ ）
① ② ③ ④
A. ①③B. ①④C. ②④D. ②③
【答案】B
【解析】
二、非选择题（本大题共4小题，第14小题8分，第15小题8分，第16小题6分，第17题2分，共24分。各小题中的“______”处填写合适选项的字母编号）
14. 小明看到小孩被困车内，消防人员进行营救的新闻，于是对车窗升降装置进行了研究。小明从网上查阅资料，找到如图虚线框所示的简易装置，经过对图片的观察分析，发现该装置齿条竖着安装，手摇柄安装位置不方便操作等问题。请完成以下任务：
（1）为解决上述问题，小明初步构思设计了以下结构方案，其中较为合理且操作省力的是（单选）______
A、 B、C、D、
（2）以下材料中，最适合制作汽车车窗内导轨的材料是（单选）______
A.实木板 B.热塑性塑料 C.铝 D.不锈钢
黑
棕
红
橙
黄
绿
蓝
紫
灰
白
金
银
0
1
2
3
4
5
6
7
8
9
±5%
±10%
（3）构思上述第（1）小题的设计方案时，参照了千斤顶、推拉门等设计方案，该构思方法属于（单选）______
A.形态分析法 B.设问法 C.仿生法 D.联想法
（4）小明想重新设计一款车窗升降装置，提出了以下设计要求：
A.车窗可在极短时间内实现快速升或降；
B.采用电机代替手摇柄驱动车窗升降；
C.电机停止驱动，车窗可停在当前位置；
D.装置在使用过程中耐磨损、噪音小；
E.考虑方便拆装零部件选用标准件
其中不合理的设计要求有（多选）______
【答案】 ①. A ②. D ③. D ④. AE
【解析】
15. 小明想利用自己在学校通用技术实践课堂所学知识，设计制作一款智能下棋机器人陪爷爷下棋。小明已经完成了棋盘制作（图a），并采购了可以取放棋子的真空吸盘机械手（图b），接下来准备设计制作机械手移动所需的驱动部分。已知棋盘材料为10mm厚的细木工板，尺寸为600mm×490mm。设计要求如下：
A.能带动机械手左右、前后移动，范围覆盖棋盘各个位置；
B.机械手在移动过程中不考虑碰触到棋盘上的其他棋子；
C.在棋盘一端的安装区域选择合适的安装位置，可对棋盘进行钻孔等操作；
D.运行平稳可靠；
E.驱动方式不限。
请完成以下任务：
图a
图b
（1）在头脑中构思符合设计要求的多个方案，画出其中最优方案的设计草图（安装涉及到棋盘用线条表示，电机可用方框表示），并简要说明方案的工作过程；
（2）在草图上标注主要尺寸；
（3）小明完成模型制作后进行了技术试验：在棋盘上摆上棋子，启动机器人主控计算机，并和机器人对弈，检测各功能的实现情况。他所采用的试验方法属于（单选）______
A.虚拟试验法 B.优选试验法 C.模拟试验法 D.强化试验法
【答案】（1）（2）
评分标准：
1.机械结构可以实现水平方向上的左右移动和前后移动
2.尺寸标注合理，前后500，左右600，与机械手连接部位螺纹孔M6
3.描述方案的工作过程
（3）C
【解析】
16. 写出下图所示各电路的输出电压值，设二极管导通电压UD=0.7V
图①的输出电压U01=______；
图②的输出电压U02=______；
图③的输出电压U03=______；
图④的输出电压U04=______；
图⑤的输出电压U05=______；
图⑥的输出电压U06=______；
【答案】 ①. U01=1.3V ②. U02=0V ③. U03=-1.3V ④. U04=2V ⑤. U05=1.3V ⑥. U06=-2V
【解析】
17. 小明学习了二极管相关知识后，设计了一个简单的电路，对桥式整流电路进行探究，其中V1~V4的导通压降为0.7V，输入信号Ui经桥式整流处理后得到直流信号U2，Ui和U2的波形分别为图a和图b，请帮助小明完成虚线框部分的电路连接实现整流要求。
图a
图b
【答案】或
【解析】
