　多开关引起的动态电路分析(2024.8、2015.8)

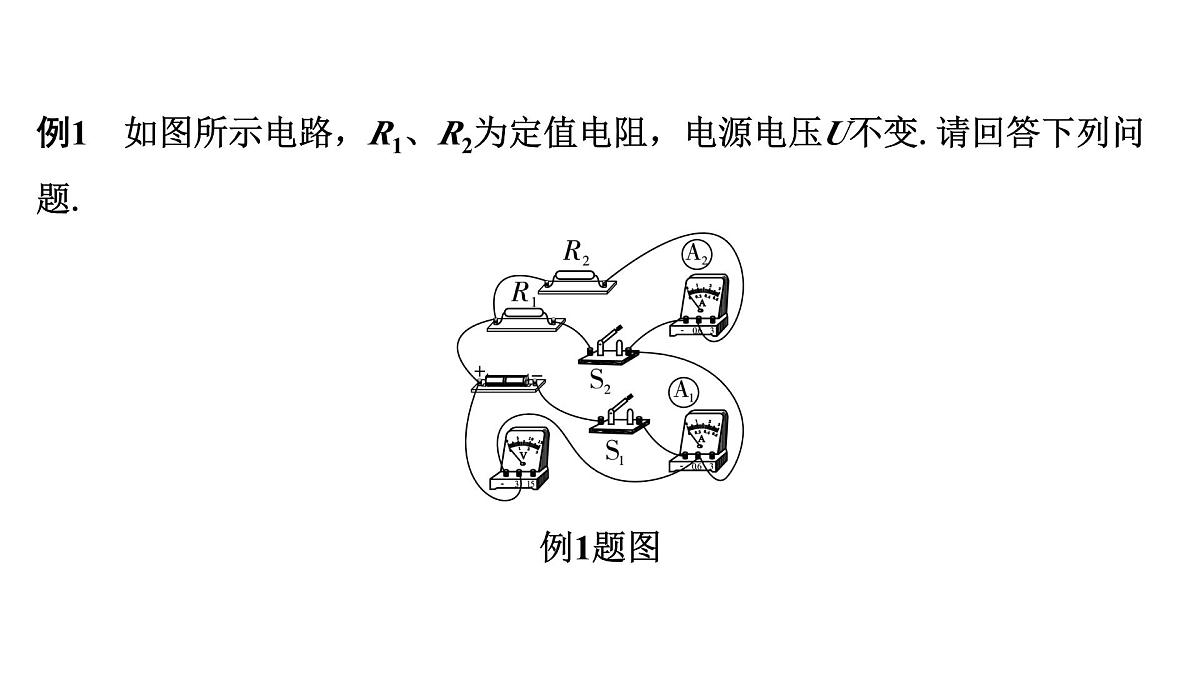

例1　如图所示电路，R1、R2为定值电阻，电源电压U不变.请回答下列问题.

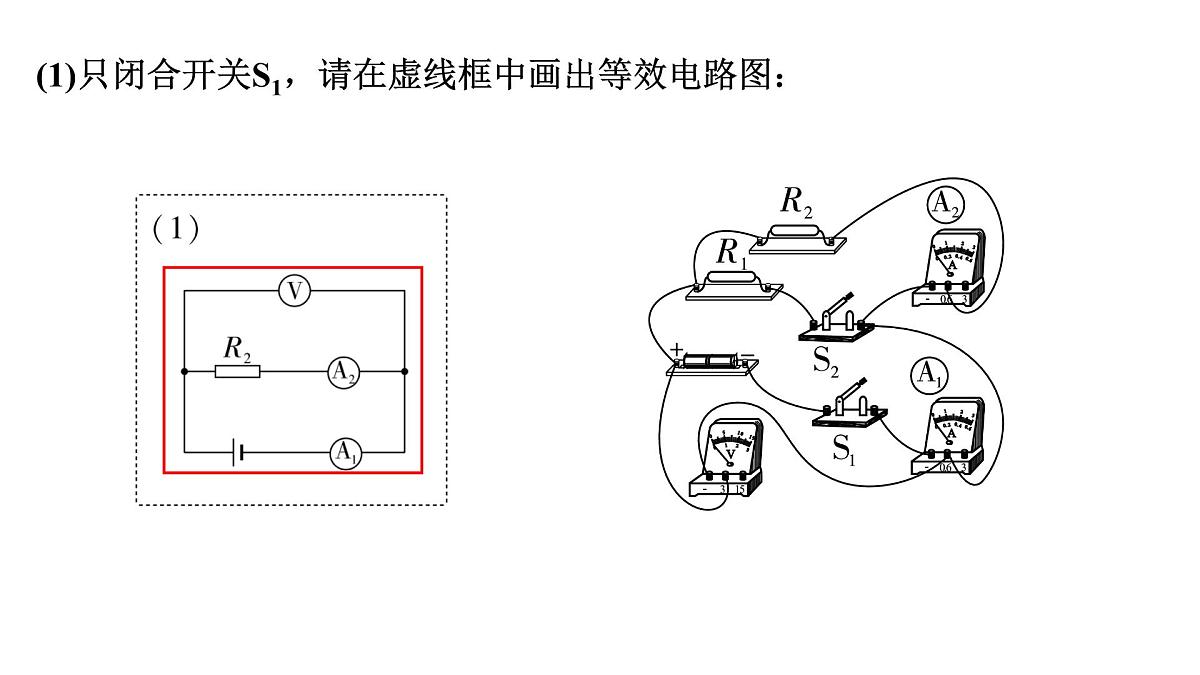

(1)只闭合开关S1，请在虚线框中画出等效电路图：

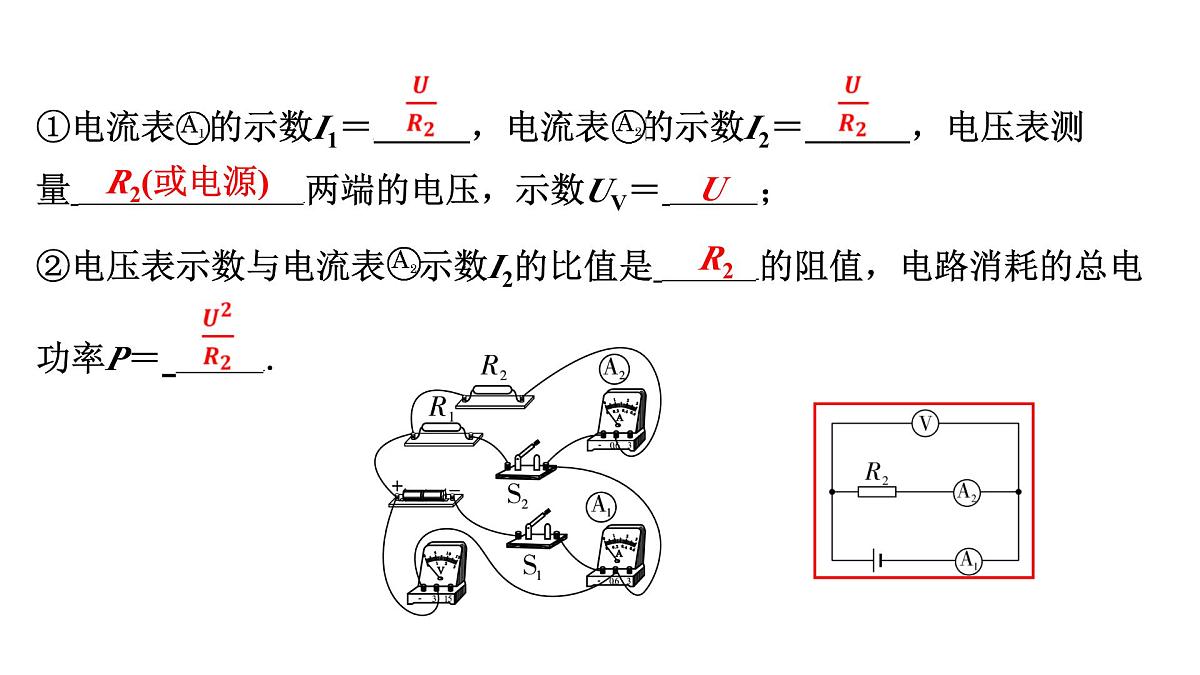

①电流表 的示数I1＝ 　 　，电流表 的示数I2＝ 　 　，电压表测 量 两端的电压，示数UV＝ ⁠；
②电压表示数与电流表 示数I2的比值是 的阻值，电路消耗的总电 功率P＝ ⁠.

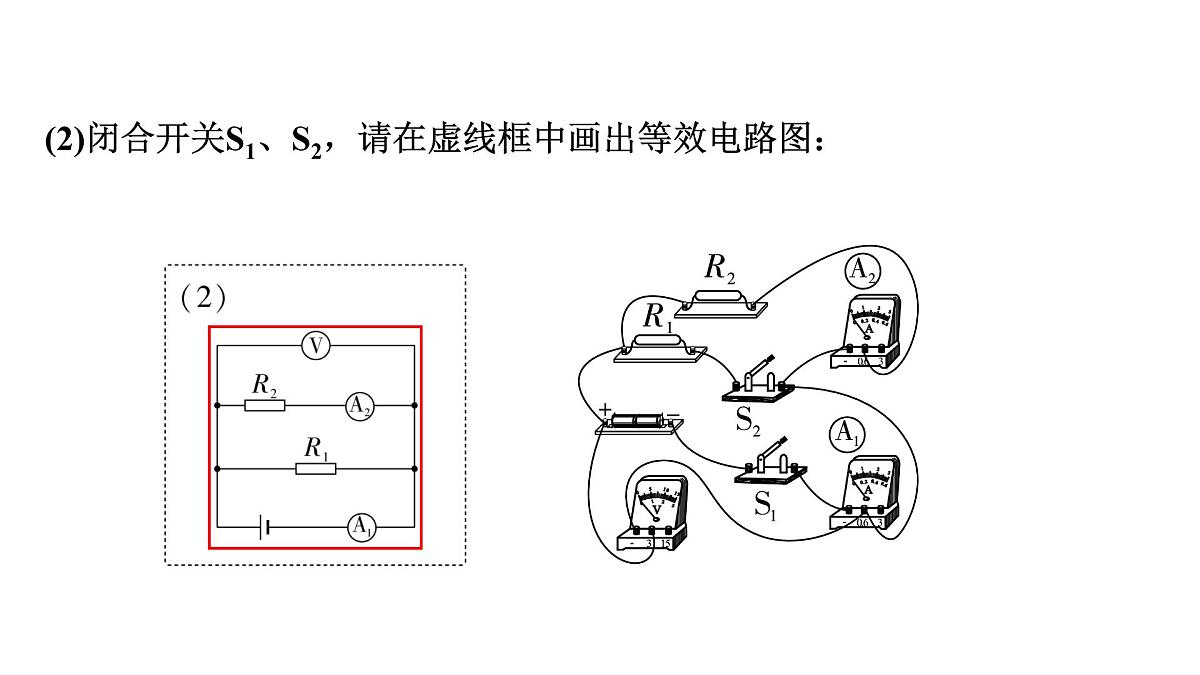

(2)闭合开关S1、S2，请在虚线框中画出等效电路图：

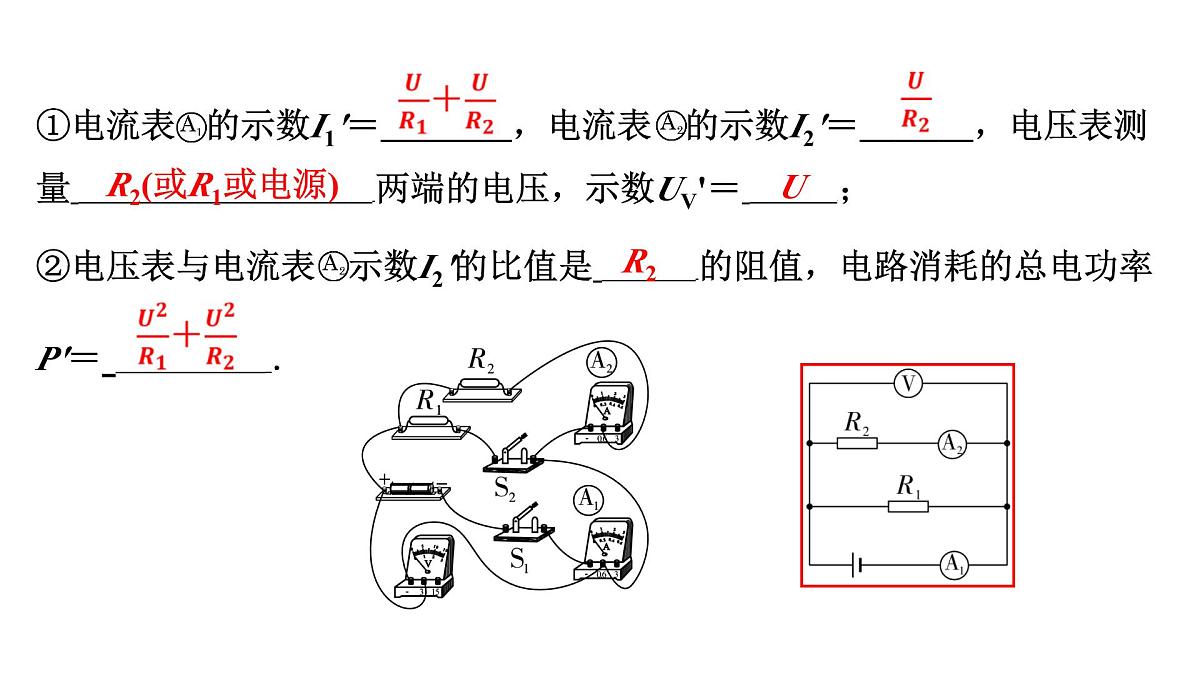

①电流表 的示数I1'＝ 　 　，电流表 的示数I2'＝ 　 　，电压表测 量 两端的电压，示数UV'＝ ⁠；
②电压表与电流表 示数I2'的比值是 的阻值，电路消耗的总电功率 P'＝ ⁠.

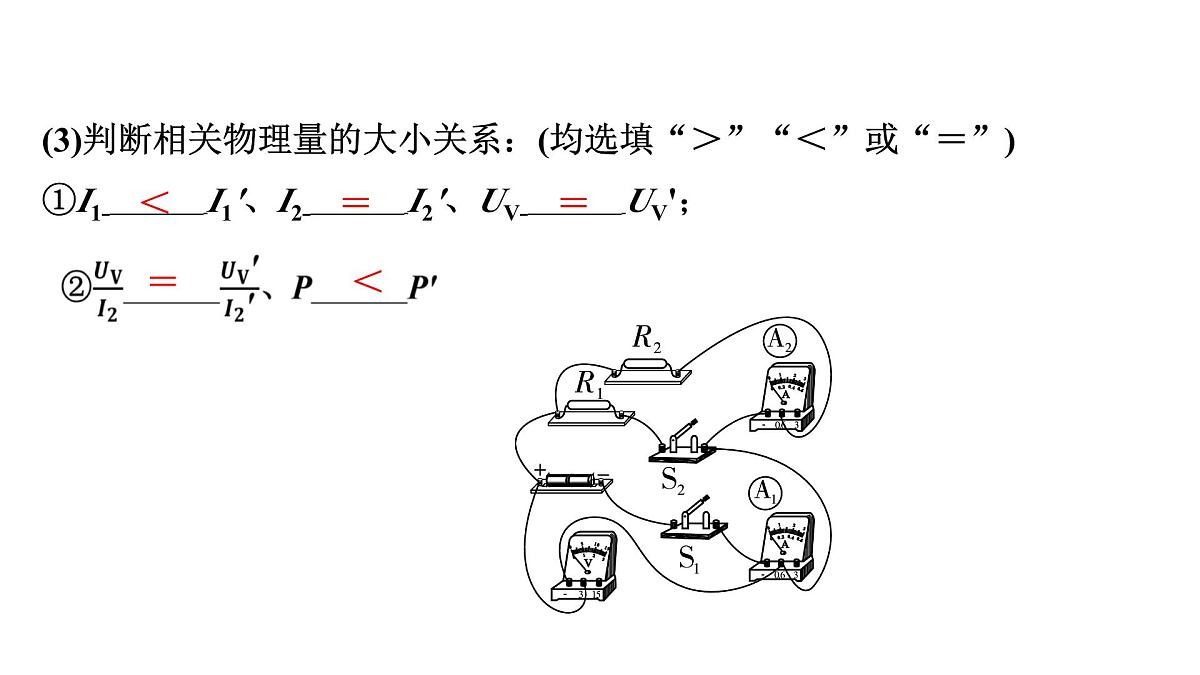

(3)判断相关物理量的大小关系：(均选填“＞”“＜”或“＝”)
①I1 I1'、I2 I2'、UV UV'；
例2　(2024陕西8题2分)如图，电源电压不变.闭合开关S1和S2，小灯泡L1 和L2均正常发光，电流表有示数.下列分析正确的是(　B　)

　滑片移动引起的动态电路分析(10年4考)
例3　 如图所示电路，电源电压保持不变，闭合开关S，保证电路安全的前提下，将滑动变阻器的滑片P从b端向a端滑动的过程中，请回答下列问题：
第1步：判断电路中各元件的连接情况
(1)闭合开关S后，电阻R1和R2的连接方式是 ⁠.
第2步：判断电表测量对象
(2)电流表测电路中的电流，电压表测 两端的电压.
第3步：滑片移动引起的滑动变阻器电阻变化[(3)～(7)问均选填“变大”“变小”或“不变”]
(3)当滑动变阻器的滑片P从b端向a端滑动的过程中，其接入电路中的阻 值 ⁠.
第4步：相关物理量的变化
(4)总电阻变化：电路中的总电阻R总 ⁠.
(6)电压表示数变化：根据U＝IR可知，定值电阻R1两端的电压 ⁠， 即电压表的示数 ⁠.
(7)根据串联电路电压特点可知，滑动变阻器两端电压 ⁠.
(8)电压表与电流表示数的比值为 的阻值，其值 ⁠.
(9)根据P＝UI可知，R1消耗的电功率 ，电路消耗的总功率 ⁠.
例4　(2024广元)小文设计并连接了如图的电路，电源两端电压和小灯泡 的电阻都不变.闭合开关S，保证电路安全的前提下，滑动变阻器的滑片从 右向左滑动的过程中(　C　)
例5　(2024副题10题2分)小明在课外实践活动中设计了一款台秤，其显示 端由电压表表盘改装而成，电路设计如图所示.闭合开关S，关于该台秤的 分析正确的是(　D　)
力敏电阻、热敏电阻等引起的电路变化问题，实质与滑动变阻器滑片移动引起的电路变化问题相同.在解决此类问题时，先要弄清楚其阻值随外界因素的变化怎样变化，然后利用滑动变阻器滑片移动引起的电路变化分析的方法解决相关问题.
