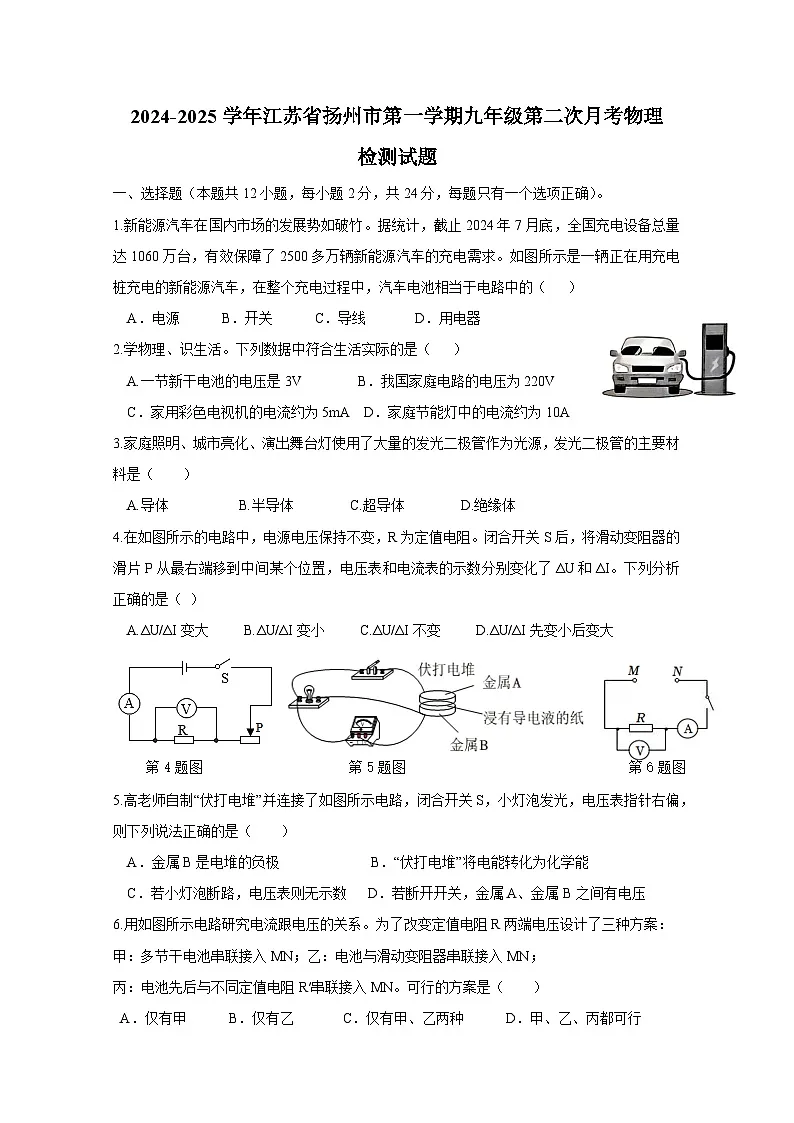

2024-2025学年江苏省扬州市第一学期九年级第二次月考物理检测试题（附答案）

这是一份2024-2025学年江苏省扬州市第一学期九年级第二次月考物理检测试题（附答案），共12页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。
一、选择题（本题共12小题，每小题2分，共24分，每题只有一个选项正确）。
1.新能源汽车在国内市场的发展势如破竹。据统计，截止2024年7月底，全国充电设备总量达1060万台，有效保障了2500多万辆新能源汽车的充电需求。如图所示是一辆正在用充电桩充电的新能源汽车，在整个充电过程中，汽车电池相当于电路中的（ ）
A．电源 B．开关 C．导线 D．用电器
2.学物理、识生活。下列数据中符合生活实际的是（ ）
A.一节新干电池的电压是3V B．我国家庭电路的电压为220V
C．家用彩色电视机的电流约为5mA D．家庭节能灯中的电流约为10A
3.家庭照明、城市亮化、演出舞台灯使用了大量的发光二极管作为光源，发光二极管的主要材料是（ ）
A.导体 B.半导体 C.超导体 D.绝缘体
4.在如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了ΔU和ΔI。下列分析正确的是（ ）
A.ΔU/ΔI变大 B.ΔU/ΔI变小 C.ΔU/ΔI不变 D.ΔU/ΔI先变小后变大
5.高老师自制“伏打电堆”并连接了如图所示电路，闭合开关S，小灯泡发光，电压表指针右偏，则下列说法正确的是（ ）
A．金属B是电堆的负极 B．“伏打电堆”将电能转化为化学能
C．若小灯泡断路，电压表则无示数 D．若断开开关，金属A、金属B之间有电压
6.用如图所示电路研究电流跟电压的关系。为了改变定值电阻R两端电压设计了三种方案：
甲：多节干电池串联接入MN；乙：电池与滑动变阻器串联接入MN；
丙：电池先后与不同定值电阻R′串联接入MN。可行的方案是（ ）
A．仅有甲 B．仅有乙 C．仅有甲、乙两种 D．甲、乙、丙都可行

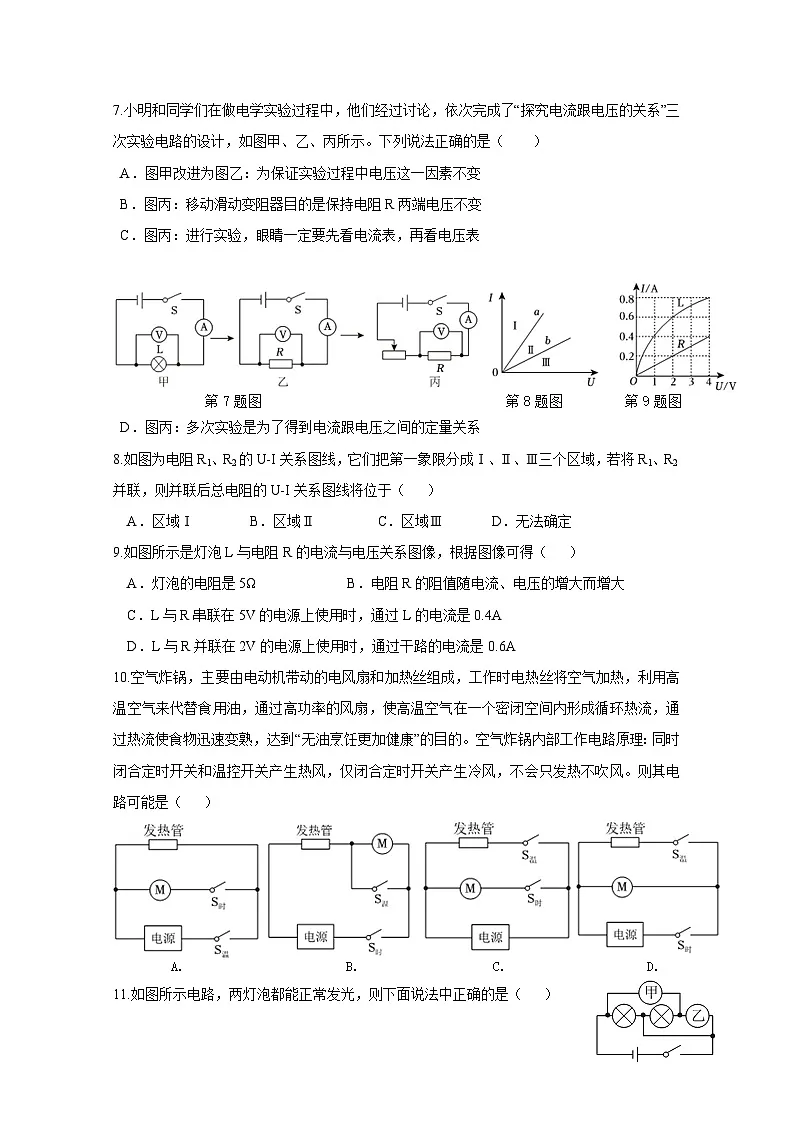

7.小明和同学们在做电学实验过程中，他们经过讨论，依次完成了“探究电流跟电压的关系”三次实验电路的设计，如图甲、乙、丙所示。下列说法正确的是（ ）
A．图甲改进为图乙：为保证实验过程中电压这一因素不变
B．图丙：移动滑动变阻器目的是保持电阻R两端电压不变
C．图丙：进行实验，眼睛一定要先看电流表，再看电压表
D．图丙：多次实验是为了得到电流跟电压之间的定量关系
8.如图为电阻R1、R2的U-I关系图线，它们把第一象限分成Ⅰ、Ⅱ、Ⅲ三个区域，若将R1、R2并联，则并联后总电阻的U-I关系图线将位于（ ）
A．区域Ⅰ B．区域Ⅱ C．区域Ⅲ D．无法确定
9.如图所示是灯泡L与电阻R的电流与电压关系图像，根据图像可得（ ）
A．灯泡的电阻是5Ω B．电阻R的阻值随电流、电压的增大而增大
C．L与R串联在5V的电源上使用时，通过L的电流是0.4A
D．L与R并联在2V的电源上使用时，通过干路的电流是0.6A
10.空气炸锅，主要由电动机带动的电风扇和加热丝组成，工作时电热丝将空气加热，利用高温空气来代替食用油，通过高功率的风扇，使高温空气在一个密闭空间内形成循环热流，通过热流使食物迅速变熟，达到“无油烹饪更加健康”的目的。空气炸锅内部工作电路原理：同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风。则其电路可能是（ ）
11.如图所示电路，两灯泡都能正常发光，则下面说法中正确的是（ ）
A．甲、乙都是电压表 B．甲、乙都是电流表
C．甲是电流表，乙是电压表 D．甲是电压表，乙是电流表
12.某物理兴趣小组设计的电子身高测量仪电路图如图所示，其中电源电压恒为18V，定值电阻R1=4Ω，滑动变阻器R2的规格为“30Ω 1.5A”，电压表量程为0～15V，电流表的量程为0～3A。闭合开关S，下列说法正确的是（ ）
A.若表盘由电压表改装显示身高，则身高越高，电压表示数越大，且身高刻度均匀
B.为了保证电路中各元件安全工作，R2允许接入的阻值范围为8Ω～20Ω
C.若表盘由电流表改装显示身高，则身高越高，电流表示数越小，且身高刻度均匀
D.为了保证电路中各元件安全工作，R2允许接入的阻值范围为2Ω～24Ω
二、填空题（本题共12小题，每空1分，共35分）。
13.某定值电阻两端的电压为9V，通过它的电流是0.3A，则其电阻是______Ω；若该导体两端电压减小3V，则该导体的电阻是_______Ω，此时通过它的电流为____________A。
14.如图所示，当S2、S3闭合，S1断开时，L1和L2两端的电压U1_______U2（填“＞”“＜”“=”）；若同时闭合开关S1、S2、S3，则会造成__________________。
15.小佑收集了很多材料和长度都相同但粗细不同的铅笔芯。如图所示，是他用身边的器材自制的简易调光灯电路。闭合开关，夹子A向右移动的过程中灯泡亮度应该______（选填“变亮”、“变暗”或“不变”）；夹子A从最左端移动到最右端的过程中，他发现灯泡亮度变化不明显，他应该调换更______（选填“粗”或“细”）的铅笔芯来做实验。
16.如图中所示的调光型台灯，通过旋动下方连接碳膜电阻的旋钮，调光灯的亮度。调节亮度的变阻器如图乙所示，它是通过改变电阻丝的________来改变阻值大小；当B、C端接入电路时，想要将台台灯的亮度调亮一些，应_______时针旋转滑片P。
17.电视节目“荒野求生”中展示了一个野外获取火种的场景：主持人将口香糖的铝纸剥下，剪成5毫米宽、10厘米长、中间较窄的细条，使铝纸条两端的铝面直接接触电池的正负极，很快发现铝纸条中间处开始冒烟，起火苗，如图所示，这是因为铝具有__________（选填“导电”或“导热”）性，把它的两端直接接入电池正负极，造成短路，电流很_____，铝纸条中间最细处的电阻较_______，迅速发热使温度达到纸的着火点而燃烧起来。
18.两只定值电阻，甲标有“10V 1A”，乙标有“9V 0.6A”，把它们串联在同一电路中，电路两端允许加的最大电压为______V，把它们并联在同一电路中，干路允许的最大电流为________A。
19.如图所示是具有报警功能的文物展示台。闭合开关S，把物品放置在B上时金属片B与金属片A、C接触，此时灯______（选填“亮”或“不亮”），电铃______（选填“响”或“不响”）。若此时小偷把物品搬离展示台，则____________工作（选填“电铃”“灯”或“电铃和灯同时”）。
20.如图甲所示，电源电压保持不变。闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图像如图乙所示，根据图像的信息可知：电源电压为______V电阻R1的阻值为______Ω，滑动变阻器R2的最大阻值为________Ω。
21.小欣利用如下器材：电源电压为4.5V且保持不变，电流表（0～0.6A）、电压表（0～3V）、滑动变阻器（20Ω 1A），探究“电流与电压的关系”，小欣通过调节滑动变阻器滑片P，测出通过定值电阻R的不同电流和对应的电压如表所示。梁老师看到小欣的数据后说小欣的实验操作中存在问题，其中有一组数据是错误的。请你帮他分析出错的是第_______次，原因是___________________。
22.如图所示，电源电压保持不变，定值电阻R0=10Ω，闭合开关S时，看到电流表示数从1A增大到1.5A，则电源电压为______V，开关闭合前后，灯泡L的电流_______（选填“变大”、“不变”或“变小”，小灯泡灯丝的电阻不受温度影响）。
23.在如图所示的电路中，L1和L2是两个不同规格的灯泡。若只闭合S2时，电流表的示数为0.2A，则通过L1的电流是_______；当只闭合S1和S3时，灯L1和L2是______，电流表A测量的是通过_______的电流（选填“L1”、“L2”或“干路”）。
24.某实验小组连接了如图所示的电路，闭合开关后，该组同学记录了两个电流表的示数分别是0.3A和0.5A，则则通过小灯泡L2的电流是________A；小灯泡L1与L2两端电压之比是________。
25.如图所示，电源电压保持不变，闭合开关S，若灯不亮，电流表有示数，电压表没有示数，则电路的故障情况是灯L______；若灯不亮，电流表无示数，电压表有示数，则电路的故障情况是灯L________（选填“短路”或“断路”）。
26.在如图所示的电路中，电源电压6V，R1=12Ω。电压表量程为0～15V、电流表量程为0～0.6A、闭合开关S，电压表的示数为______V。当滑动变阻器的滑片P向左移动时，电流表A的示数______，电压表示数与电流表A1示数的比值_______（选填“变大”、“不变”或“变小”）。为确保电表安全，R2连入电路的阻值最小为_________Ω。
三、解答题（第27题4分，第28题6分，第29～33题每空1分，第33题（3）2分，共41分）。
27.按要求作图：
（1）请在图中的两个虚线框内，选填“电源”和“小灯泡L2”的电路图符号连入电路，并满足两灯组成并联电路且开关只控制灯L2；
（2）根据如图所示的电路实物图，在右侧方框内画出对应的电路图。
28.在如图所示的电路中，电源电压保持不变，R1=10Ω，R2=20Ω。当只闭合开关S1时，电流表的示数为0.3A。求：（1）电源电压；（2）当只闭合开关S2时电流表的示数为0.2A，此时R1两端的电压；
（3）当断开开关S2，闭合开关S1、S3时电流表的示数。
29.学习小组在探究串并联电路的实验中：
（1）小刚连接了如图甲所示电路，如果合上开关，电路所处的状态是_________；
（2）小刚想将电路全部拆散，重新连接，小强认为只需拆除一根导线_______（选填“a、b、c、d”）就能成为串联电路；
（3）小强认为，在小刚最初连接的电路中，如果只改动一根导线就能成为两灯并联的正确电路，请在图中把你要去掉的导线上打上“×”号，并画出改动后的导线；
（4）小马和小程想比较并联电路中L1和L2中的电流的大小关系，他们的方案是：按照图乙所示的电路，只闭合S1测出L2中的电流I1，只闭合S2测出L1中的电流I2，比较I1和I2的大小。请你评估：他们的方案是_________（选填“可行”或“不可行”）的，理由是_____________________，他们在电路中只拆除图乙中的电流表（保持其他连接不变），再用电流表测出L1中的电流I1=0.5A，L2的电流如图丙，则图中通过M点的电流为___________A。
30.某同学采用“伏安法”测量某定值电阻Rx的阻值：
（1）闭合开关，改变电阻Rx两端的电压，进行三次测量。在第三次测量中电流表的示数如图乙所示，其示数为__________A；
（2）根据三次实验数据可得，定值电阻Rx的阻值为________Ω（结果保留一位小数）；
（3）实验中测量多组电压和电流值的目的是_________；
A.验证实验结果是否正确 B.寻找普遍规律 C.减小测量误差
（4）将电阻Rx换成小灯泡，重复上述实验，发现几次实验中，所测小灯泡的电阻值相差较大，原因可能是___________________________________________。
31.在“探究通过导体的电流与电阻关系”的实验中，小美利用可调电源（可调为2V、3V、5V、6V）、5个定值电阻（阻值分别为5Ω、10Ω、15Ω、20Ω、30Ω）、滑动变阻器（20Ω 0.5A）、电压表、电流表、开关以及若干导线做了如下实验：
（1）她根据图甲所示电路图连接成了图乙所示的实物图，其中只有一根导线连接错误，请在这根导线上打“×”，并用笔重新画一根正确连接的导线（连线不交叉）；
（2）正确连接电路后，闭合开关，小美发现电流表和电压表都有较大示数，移动滑片，两表的示数均不变，则电路中的故障可能是：______________________________；
（3）排除故障后，连好电路，小美将电源电压调为6V：
①小美接入10Ω的定值电阻后，移动滑片，电流表示数如图丙所示，记录此时电流表示数为____A；
②小美保持滑动变阻器滑片位置不变，将10Ω的定值电阻换为15Ω的定值电阻后，闭合开关，电流表的示数会________0.27A（选填“大于”、“小于”或“等于”），此时可将滑动变阻器的滑片向____移动（选填“左”或“右”），直到电压表示数回到_________V；
③实验中，小美发现当5个定值电阻中的某个电阻接入电路时，实验无法完成，这个定值电阻的阻值为_________Ω；
（4）小明小组也探究通过导体的电流与电阻的关系，正确进行实验操作后得到相应数据记录如表：
①以电流I为纵坐标、1/R为横坐标建立平面直角坐标系，如图丁，根据表中的数据，在坐标系中描点，画出I-1/R的图像；
②根据图像可得出的结论：_______________________________________________________。
32.某小组同学准备探究“通过导体的电流与电压、电阻的关系”，实验器材有：干电池2节，滑动变阻器（20Ω 1A）、电流表、电压表、开关一个，不同阻值的定值电阻及导线若干，图甲是他们连接的实验电路：
（1）闭合开关前，应将滑动变阻器的滑片P移到________（选填“A”或“B”）端；
（2）连好电路闭合开关，发现电流表示数较大、电压表示数为零，则电路故障原因可能是______；
A.电压表的量程选大了 B.电阻R0发生了短路
C.滑动变阻器发生了断路 D.滑动变阻器发生了短路
（3）图丙是以电流I为纵坐标、电压U为横坐标建立的平面直角坐标系，图中b、c、d三条I-U图像，是其他组同学按图甲电路测量数据所画，交流时发现，虽然各小组作出的图像是正确的，但是在相同的坐标纸上有些小组的图像明显不同，请你回答造成这种不同的原因是_________________；
（5）小明小组在实验中也利用电压表和电流表测量出了多组数据，并记录在下表中，请根据表中给出的数据，分析判断出他们实验时所使用的电路图可能是如图中的（ ）

33.光敏电阻的阻值随光照射的强弱而改变，照射光越强，光强越大，光强符号用E表示，国际单位为坎德拉（cd）。实验测得光敏电阻R与光强E之间的关系如图所示：

（1）如图，电源电压为6V，当光照强度为3.0cd时，电流表的读数为0.5A.则光敏电阻R的阻值为___________Ω，定值电阻R0的阻值为___________Ω；
（2）用该光敏电阻设计了一种烟雾报警装置，其简化电路如图，电源电压保持不变。当电流表示数减小到某一值时，装置报警。开关S闭合后，当有烟雾遮挡射向R的激光时，电流表的示数______（选填“增大”、“减小”或“不变”，下同），电压表的示数________，电压表与电流表的示数之比____________；
（3）为使控制器在烟雾更淡时就触发报警，以下做法能实现的有________。
①电压表改成大量程 ②增大激光强度
③减小R0阻值 ④减小电源电压
答案
一、选择题（本题共12小题，每小题2分，共24分，每题只有一个选项正确）。
二、填空题（本题共12小题，每空1分，共35分）。
13.30 30 0.1
14.= 短路
15.变亮 细
16.长度 顺
17.导电 大 大
18.15 1.5
19.亮 不响 电铃和灯同时
20.6 20 40
21.1 电路中的最小电流大于0.1A（滑动变阻器太小，不能使电阻两端电压达到0.5V）
22.5 不变
23.0.2 并 干路
24.0.2 1：1
25.短路 断路
26.6 变大 6
三、解答题（第27题4分，第28题6分，第29～33题每空1分，第33题（3）2分，共41分）。
27.（1） （2）
28.（1）6V （2）2V （3）0.9A
29.（1）短路 （2）c
（3）见图
（4）不可行 电流表有次正负接线柱接反了 0.76
30.（1）0.5 （2）4.9 （3）C （4）灯丝电阻随温度的升高而增大
31.（1）见图
（2）滑动变阻器短路
（3）
①0.4
②大于 左 4
③5
（4）①见图
②当导体两端的电压不变时，通过导体的电流跟导体的电阻成反比
32.（1）B （2）C （3）所选用电阻阻值不同 （5）D
33.（1）6 6 （2）减小 增大 增大 （3）④
实验次数
1
2
3
4
5
电压U/V
0.5
1.0
1.5
2.0
2.5
电流I/A
0.1
0.2
0.3
0.4
0.5
实验次数
1
2
3
电压U/V
1.5
2.0
2.5
电流I/A
0.31
0.40
电阻Rx/Ω
4.8
5.0
Rx的平均值/Ω
实验序号
1
2
3
4
R/Ω
5
10
15
20
I/A
0.4
0.2
0.13
0.1
U/V
3.0
2.5
2.0
1.8
1.5
1.3
I/A
0.20
0.30
0.40
0.44
0.50
0.54
题号
1
2
3
4
5
6
7
8
9
10
11
12
答案
D
B
B
C
D
D
D
A
C
D
C
B
