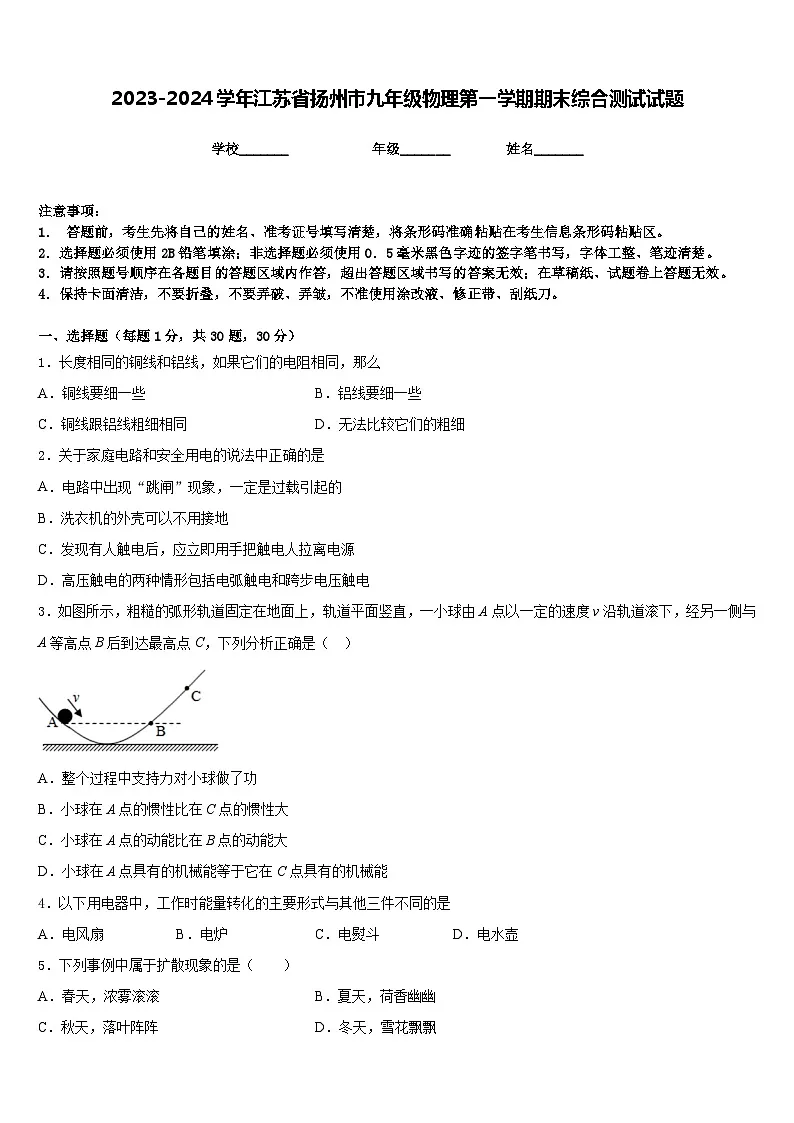

2023-2024学年江苏省扬州市九年级物理第一学期期末综合测试试题含答案

这是一份2023-2024学年江苏省扬州市九年级物理第一学期期末综合测试试题含答案，共9页。试卷主要包含了下列事例中属于扩散现象的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．长度相同的铜线和铝线，如果它们的电阻相同，那么
A．铜线要细一些B．铝线要细一些
C．铜线跟铝线粗细相同D．无法比较它们的粗细
2．关于家庭电路和安全用电的说法中正确的是
A．电路中出现“跳闸”现象，一定是过载引起的
B．洗衣机的外壳可以不用接地
C．发现有人触电后，应立即用手把触电人拉离电源
D．高压触电的两种情形包括电弧触电和跨步电压触电
3．如图所示，粗糙的弧形轨道固定在地面上，轨道平面竖直，一小球由A点以一定的速度v沿轨道滚下，经另一侧与A等高点B后到达最高点C，下列分析正确是（ ）
A．整个过程中支持力对小球做了功
B．小球在A点的惯性比在C点的惯性大
C．小球在A点的动能比在B点的动能大
D．小球在A点具有的机械能等于它在C点具有的机械能
4．以下用电器中，工作时能量转化的主要形式与其他三件不同的是
A．电风扇B．电炉C．电熨斗D．电水壶
5．下列事例中属于扩散现象的是（ ）
A．春天，浓雾滚滚B．夏天，荷香幽幽
C．秋天，落叶阵阵D．冬天，雪花飘飘

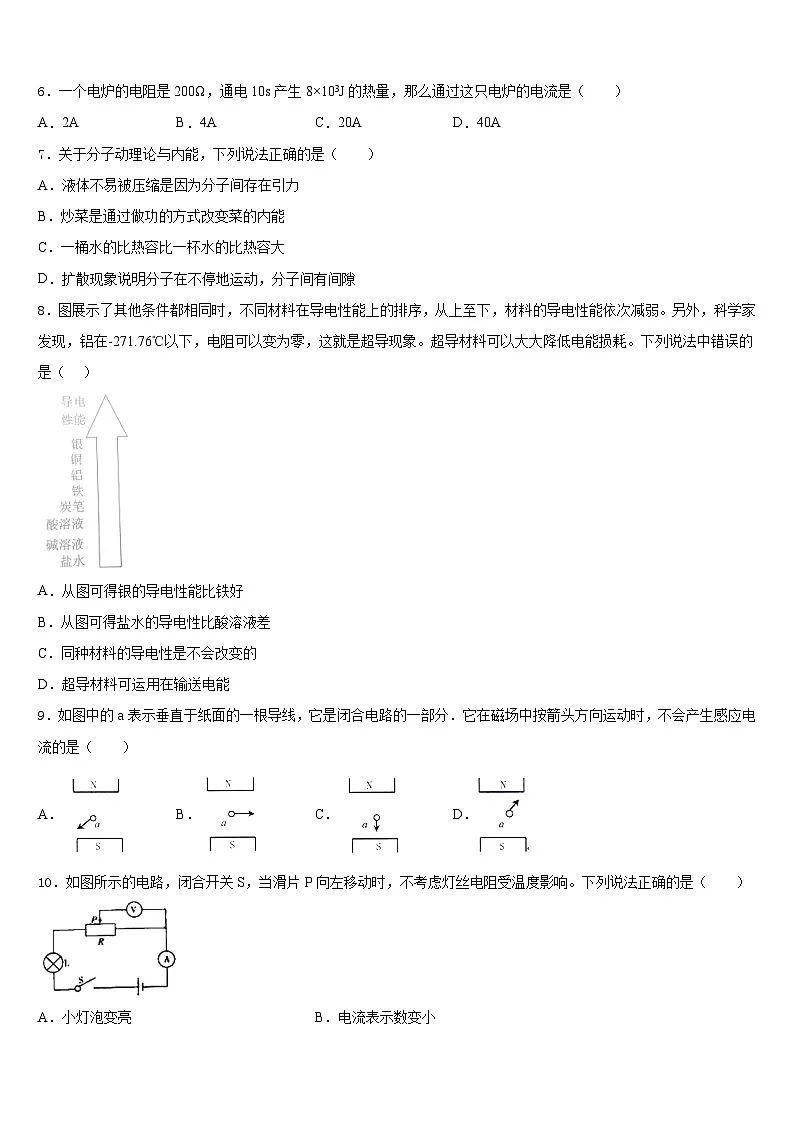

6．一个电炉的电阻是200Ω，通电10s产生8×103J的热量，那么通过这只电炉的电流是（ ）
A．2AB．4AC．20AD．40A
7．关于分子动理论与内能，下列说法正确的是（ ）
A．液体不易被压缩是因为分子间存在引力
B．炒菜是通过做功的方式改变菜的内能
C．一桶水的比热容比一杯水的比热容大
D．扩散现象说明分子在不停地运动，分子间有间隙
8．图展示了其他条件都相同时，不同材料在导电性能上的排序，从上至下，材料的导电性能依次减弱。另外，科学家发现，铝在-271.76℃以下，电阻可以变为零，这就是超导现象。超导材料可以大大降低电能损耗。下列说法中错误的是（ ）
A．从图可得银的导电性能比铁好
B．从图可得盐水的导电性比酸溶液差
C．同种材料的导电性是不会改变的
D．超导材料可运用在输送电能
9．如图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分．它在磁场中按箭头方向运动时，不会产生感应电流的是（ ）
A．B．C．D．
10．如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响。下列说法正确的是（ ）
A．小灯泡变亮B．电流表示数变小
C．电压表示数变小D．电路的总功率不变

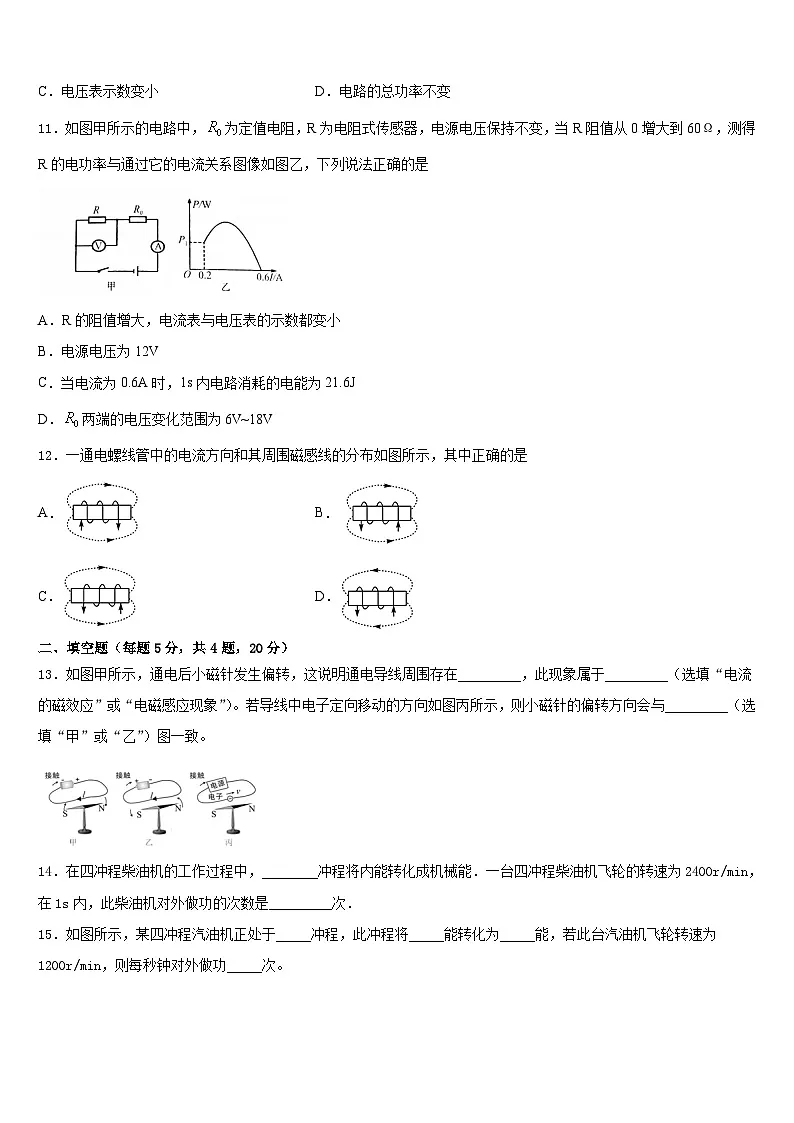

11．如图甲所示的电路中，为定值电阻，R为电阻式传感器，电源电压保持不变，当R阻值从0增大到60Ω，测得R的电功率与通过它的电流关系图像如图乙，下列说法正确的是
A．R的阻值增大，电流表与电压表的示数都变小
B．电源电压为12V
C．当电流为0.6A时，1s内电路消耗的电能为21.6J
D．两端的电压变化范围为6V~18V
12．一通电螺线管中的电流方向和其周围磁感线的分布如图所示，其中正确的是
A．B．
C．D．
二、填空题（每题5分，共4题，20分）
13．如图甲所示，通电后小磁针发生偏转，这说明通电导线周围存在_________，此现象属于_________（选填“电流的磁效应”或“电磁感应现象”）。若导线中电子定向移动的方向如图丙所示，则小磁针的偏转方向会与_________（选填“甲”或“乙”）图一致。
14．在四冲程柴油机的工作过程中，________冲程将内能转化成机械能．一台四冲程柴油机飞轮的转速为2400r/min，在1s内，此柴油机对外做功的次数是_________次．
15．如图所示，某四冲程汽油机正处于_____冲程，此冲程将_____能转化为_____能，若此台汽油机飞轮转速为1200r/min，则每秒钟对外做功_____次。
16．如图所示，电源电压不变，灯泡L1标有“6V 3W”，灯泡L2标有“6V 6W”，灯泡的电阻均不变。只闭合开关S、S1时，恰好一盏灯正常发光，另一盏灯比正常发光暗，则电源电压为______V。只闭合开关S、S2时，调节变阻器的滑片，使电压表的示数为3V时，变阻器连入电路的阻值为______Ω，此时灯泡L1的实际功率为______W。
三、实验题（共12分）
17．（4分）一个封闭盒子的上表面有两个接线柱和两个灯座，但是看不到盒子内部的电路是如何连接的．现将两个灯泡L1、L2分别安装在两个灯座上，按如图所示的方式连接在电路中，电源两端的电压保持不变．当闭合开关后，L1、L2同时发光，断开开关时，L1、L2同时熄灭．请在不添加器材、不打开盒子的情况下，判断两个灯泡是串联连接还是并联连接的．写出实验步骤_____和判断方法_____．
18．（4分）实验桌上有满足实验要求的电源、滑动变阻器、开关各一个，已调零的电压表和电流表各一块，阻值已知且不同的定值电阻6个，导线若干．小华将以上器材按照如图所示的电路图组装了电路，来探究“当通过导体的电流一定时，导体的电功率跟导体电阻的关系”．
（1）请将实验步骤补充完整：
①断开开关，按电路图连接电路，将滑动变阻器滑片P放在阻值最大的位置．
②试触并闭合开关，调节滑动变阻器滑片P，用电流表测出R的电流用I表示，用电压表测出R两端的电压用U表示，把R、I、U的数值记录在表格中．
③_____，读出电压表的示数U，把R、I、U的数值记录在表格中．
④仿照步骤③再做4次实验．并把R、I、U的数值记录在表格中．
⑤利用_____计算出电阻R消耗的电功率P，并把P的各次数值记录在表格中．
（2）画出实验数据记录表格．
（_________）
19．（4分）小明同学观察家中手电筒，发现里面有一个小灯泡，上面标有“2.5V”字样，他想测出该小灯泡的电功率：
(1)请你用笔画线代替导线，将图甲中的实物电路连接完整，要求：当滑动变阻器的滑片向左移动时，小灯泡变暗。
（________）
(2)闭合开关前，应把滑动变阻器滑片P置于________端。（“A”或“B”端）
(3)实验时无论怎样移动滑动变阻器的滑片，小灯泡始终不亮，电压表没有示数，电流表有示数，则故障的原因可能是_________。
(4)小明同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的I-U图象，根据图象信息，可计算出小灯泡的额定功率为______W。
(5)小华借助这套实验器材还可以完成的实验有：__________________。
四、作图题（共16分）
20．（8分）某次知识竞赛只有两个小组参加决赛，现请你设计一个抢答器的电路，要求不论哪一个组按开关，电铃（）都能发出声音，而且指示灯会告诉主持人是哪组按的开关。请在下面虚线框中，画出设计的电路图。
（____）
21．（8分）请把图中的三孔插座连入家庭用电电路。
（____）
五、计算题（共22分）
22．（10分）图甲是一种家用电暖器，有“低温”、“中温”、“高温”三挡，铭牌见下表（“高温”挡功率未知），图乙为其简化电路原理图，S是自我保护开关，电暖器跌倒时，S自动断开，切断电源，保证安全，闭合S1为“低温”挡。请完成下列问题：
(1)“低温”挡正常工作时的电阻是多少？
(2)“高温”挡正常工作时的总电流是多少？
(3)若某房间内空气质量为60 kg，空气温度为10 ℃，设空气的比热容为1.1×103 J/（kg·℃）且保持不变，用该电暖器的“高温”挡正常工作20 min，放出热量的50%被房间内的空气吸收，那么可使此房间的空气温度升高多少？
23．（12分）如图所示，电源两端电压U保持不变。闭合开关S、S1，电压表示数为3V，电流表示数为0.3A。闭合开关S，断开开关S1，电压表示数为2V。
求：（1）定值电阻R2的阻值；
（2）当闭合开关S，断开开关S1时，电路中的电流I；
（3）定值电阻R1的阻值。
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、D
3、C
4、A
5、B
6、A
7、D
8、C
9、C
10、D
11、D
12、B
二、填空题（每题5分，共4题，20分）
13、磁场 电流的磁效应 甲
14、做功 20
15、压缩 机械 内 10
16、9 24 0.75
三、实验题（共12分）
17、步骤：断开开关，将其中一个灯座上的灯泡L1（或L2）取下，闭合开关，观察另一个灯泡L2（或L1）的发光情况；
判断方法：若另一个灯泡L2（或L1）发光，则说明两个灯泡是并联连接的；若另一个灯泡L2（或L1）不发光，则说明两个灯泡是串联连接的．
18、断开开关，换用不同阻值的定值电阻R，闭合开关，调节滑动变阻器滑片P的位置，使电流表的示数与②中相同 P＝UI
19、 A 小灯泡短路 0.5W 伏安法测小灯泡电阻
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)88 Ω；(2)7.5 A；(3)15 ℃。
23、（1）10Ω（2）0.2A （3）5Ω
R/Ω
I/A
U/V
P/W
