江苏省盐城市盐都区联考2024-2025学年九年级下学期3月月考 物理试题

这是一份江苏省盐城市盐都区联考2024-2025学年九年级下学期3月月考 物理试题，共14页。试卷主要包含了单选题，填空题，实验题，计算题，作图题，综合题，科普阅读题等内容，欢迎下载使用。

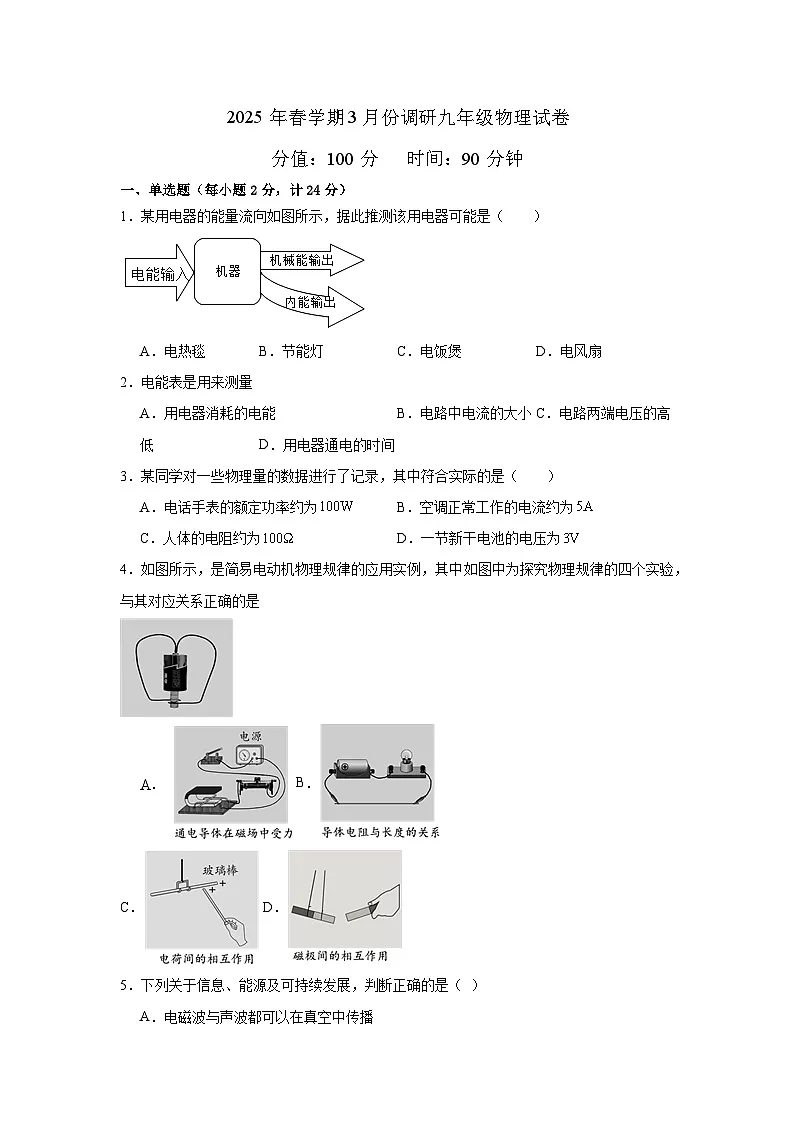

一、单选题（每小题2分，计24分）
1．某用电器的能量流向如图所示，据此推测该用电器可能是（ ）
A．电热毯B．节能灯C．电饭煲D．电风扇
2．电能表是用来测量
A．用电器消耗的电能B．电路中电流的大小C．电路两端电压的高低D．用电器通电的时间
3．某同学对一些物理量的数据进行了记录，其中符合实际的是（ ）
A．电话手表的额定功率约为B．空调正常工作的电流约为
C．人体的电阻约为D．一节新干电池的电压为
4．如图所示，是简易电动机物理规律的应用实例，其中如图中为探究物理规律的四个实验，与其对应关系正确的是
B．
C．D．

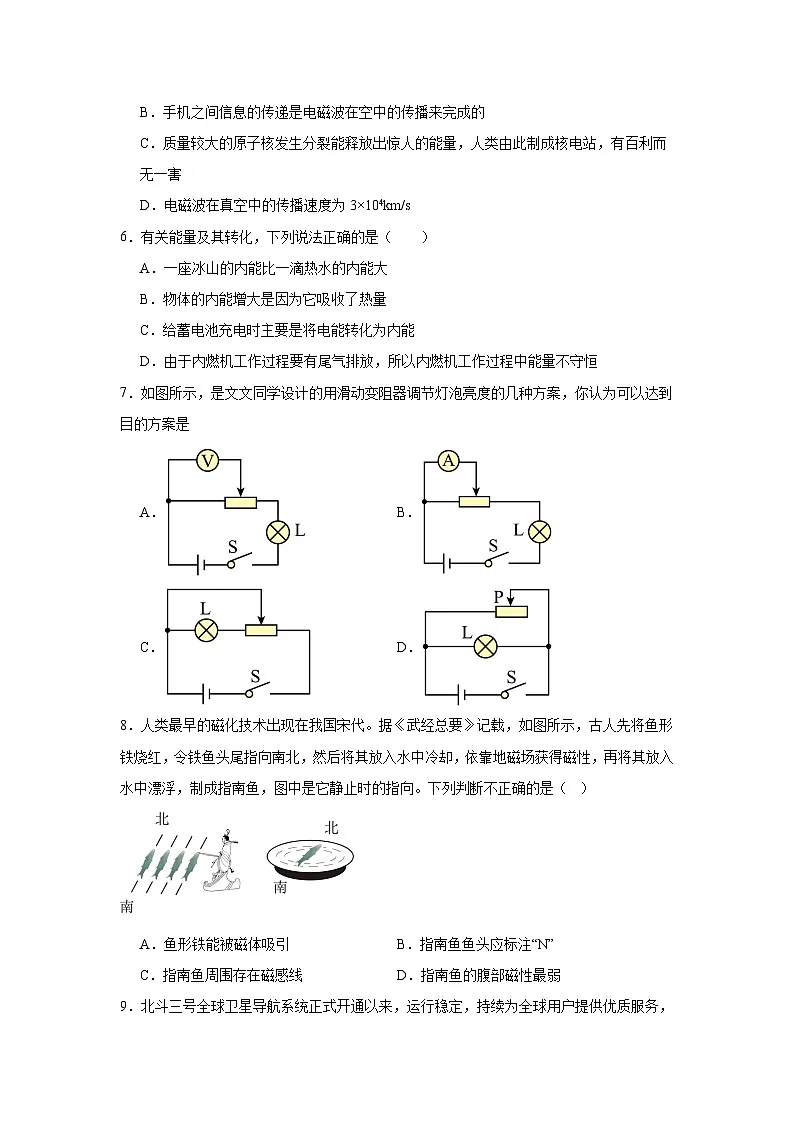

5．下列关于信息、能源及可持续发展，判断正确的是（ ）
A．电磁波与声波都可以在真空中传播
B．手机之间信息的传递是电磁波在空中的传播来完成的
C．质量较大的原子核发生分裂能释放出惊人的能量，人类由此制成核电站，有百利而无一害
D．电磁波在真空中的传播速度为3×104km/s
6．有关能量及其转化，下列说法正确的是（ ）
A．一座冰山的内能比一滴热水的内能大
B．物体的内能增大是因为它吸收了热量
C．给蓄电池充电时主要是将电能转化为内能
D．由于内燃机工作过程要有尾气排放，所以内燃机工作过程中能量不守恒
7．如图所示，是文文同学设计的用滑动变阻器调节灯泡亮度的几种方案，你认为可以达到目的方案是
A．B．
C．D．
8．人类最早的磁化技术出现在我国宋代。据《武经总要》记载，如图所示，古人先将鱼形铁烧红，令铁鱼头尾指向南北，然后将其放入水中冷却，依靠地磁场获得磁性，再将其放入水中漂浮，制成指南鱼，图中是它静止时的指向。下列判断不正确的是（ ）
A．鱼形铁能被磁体吸引B．指南鱼鱼头应标注“N”
C．指南鱼周围存在磁感线D．指南鱼的腹部磁性最弱
9．北斗三号全球卫星导航系统正式开通以来，运行稳定，持续为全球用户提供优质服务，系就服务能力步入世界一流行列。下列说法正确的是（ ）
A．北斗卫星利用电磁波向地面传递信息B．电磁波在空气中的传播速度为340m/s
C．北斗卫星上的芯片采用超导材料制成D．北斗卫星长期工作不需要消耗任何能量
10．在某一温度下连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示。则下列说法正确的是（ ）
A．导体A的阻值为10Ω
B．导体A、B的阻值之比为2︰1
C．将两导体串联在3V的电源两端，通过导体的电流为0.6A
D．将两导体并联在3V的电源两端，两导体消耗的电功率为2.7W
11．关于如图所示电与磁部分四幅图的分析，其中正确的是（ ）
A．装置不能检验物体是否带电
B．装置原理可以制造电动机
C．实验说明通电导线周围有磁场
D．是利用电流的磁效应工作
12．为测量某电热暖手器提示灯L的额定功率，小明设计如图甲所示电路图，变阻器规格为“ 1A”，开关S接a，移动滑动变阻器滑片P，根据电流、电压值，画出定值电阻的U—I图象；开关S接b，同样根据电流、电压值，画出灯泡L的U—I图象，如图乙，则下列结论错误的是（ ）
A．将与灯L并联接入电路并调节电源电压，当消耗的功率为4.9W时，灯L恰好正常发光，灯L的额定功率为5W
B．定值电阻的阻值是
C．将与灯L串联在6V的电源两端时，灯丝的实际电阻为
D．当S接a且电源电压为8V时，滑动变阻器的最大功率为1.6W
二、填空题（每空1分，31计）
13．我们学习就是为了服务于生活、生产，“信息化”的今天，物理知识已经被广泛应用到 、交通、航天、材料和 等领域，例如：交通路口的交通信号灯就运用了物理电学知识。
14．2020年12月3日，嫦娥五号携带月壤样品的上升器发动机工作3000N的恒定推力先使上升器竖直加速上升，该过程中上升器的动能 （增大/减小/不变），推力的功率
（增大/减小/不变）。若要带回更多的月壤，就需要更多的燃料，燃料燃烧将化学能先转化为 能。
15．设想载人探测器到达月球表面后，宇航员出舱勘察时，宇航员间的对话是通过波实现的，这种波的频率越高，波长越 ．
16．冬天到了，妈妈为了让小语在学习的时候有个温暖的环境，买了一台取暖器，上面标有“220V 1000W”的字样，这里“1000W”表示的物理意义是 。
17．某型号的电烤箱有“高温”和“低温”两挡。电路如图所示，开关S接 时，是“高温”挡；当开关分别接“1”和“2”时，电流表的示数为5A和1A；则电阻 Ω、 Ω。电烤箱处于“高温”挡工作10min产生的热量为 J。
18．家庭电路中每盏灯都有一个开关，开关与它控制的灯应 联，如果开关与灯的连接方式错误会发生 路现象．电灯的灯丝烧断后，电视机 正常工作．
19．如图所示，家庭电路中下述设备的用处是：

（1）电能表： ；
（2）闸刀开关： ；
（3）空气开关： ．
20．如图所示，这是小明家的电能表。学习了电能表的相关知识后，小明关闭家中其他用电器，只让电热水壶工作，他发现电能表的指示灯6min 内闪烁了 300次，此时水吸收的热量为3.024×105J，电热水壶消耗的电能为 J，电热水壶的实际功率为 W，电热水壶的加热效率为 。
21．如图是现在家庭常用的电子式电能表表盘，表盘上标有3200imp/（kW•h），表示每消耗1kW•h的电能，指示灯闪烁3200次。小明将某家用电器单独接在该电能表上正常工作6min，电能表指示灯闪烁了320次。该家用电器消耗的电能 J，该家用电器的额定功率是 W，则这个家用电器可能是 （选填“电热水壶”、“台灯”或“电视机”）。
22．如图甲是小明家电能表的数据或信息.
(1)若小明家的电能表上月尾的示数如图甲所示，本月尾的示数如图乙所示，按电费为0.5元计算，小明家该月应交电费为 元；
(2)从小明家的电能表可知，他家同时使用的用电器总功率不能超过 W；
(3)小明家有一台标有“220V 1000W”字样的电热水器，电热水器中的电热丝利用的是电流的 效应，小明关闭了家里其它用电器，让电热水器单独工作了2min，电能表转盘转过了81r，电热水器的实际功率是 W，他家的实际电压是 V。
23．(1)图1所示电阻箱的示数为 Ω；
(2)图2所示电能表的示数为 kW·h。
24．甲乙两盏灯的规格分别为“5V、5W”和“10V、20W”的甲、乙两电灯串联在10V的电路中，能正常发光的是 （选填“甲”或“乙”）。【 此空选择“甲更亮”、“乙更亮”或“一样亮”】（不考虑温度对灯泡电阻的影响）。
三、实验题（7分）
25．测量小灯泡的电功率的实验。
（1）原理：P= ；
（2）电路图
（3）滑动变阻器的作用；
①
②改变 和 ，从而实现多次测量；
（4）实验记录
（5）结论：用电器两端电压不同，电功率就不同，小灯泡两端电压越高，功率越大，灯泡越亮，灯丝温度越高，灯丝电阻越大；
（6）注意：不能将多次测得的电功率求平均值；
【提示】
在测量小灯泡电功率的实验中，闭合开关后小灯泡不亮，不一定是小灯泡断路，还可能是由于滑动变阻器连入了最大阻值，导致电路中的电流很小，小灯泡无法发光。
26．（4分）小华在探究怎样产生感应电流的实验中，设计了如图所示的实验装置。
（1）将磁体向右插入螺线管中时，观察到灵敏电流计的指针向左偏转，由此可知：电路中有电流产生， 就是这一典型在生活中的应用；
（2）将磁体从螺线管中向左拔出时，会观察到灵敏电流计的指针向 （选填“左”或“右”）；
（3）通过前两步实验，可得出感应电流的方向与 方向有关；
（4）图乙装置为了使实验效果更明显，图中悬挂在细线下的物体最好选用 （填字母代号）。
A．铁棒 B．铝棒 C．铜棒 D．玻璃棒
27．（10分）小明在“测量小灯泡的电功率”实验中，选用额定电压为的小灯泡，电源电压为。
（1）用笔画线代替导线，将电路连接完整；( )
（2）连接完电路，闭合开关后，小明发现灯泡不亮，检查电路发现电压表、电流表均有示数，则接下来的操作应是 （选填序号）；
A．更换小灯泡
B．检查电路是否断路
C．移动滑动变阻器滑片，观察小灯泡是否发光
（3）问题解决后，当电压表示数为时，为了让灯泡正常发光，此时应将滑动变阻器的滑片向 （选填“左”或“右”）移动；
（4）当灯泡正常发光时，电流表示数如图乙所示，则小灯泡额定功率为 W；
（5）下表是小明实验中测量的几组数据，通过计算小灯泡的电阻值，小明发现其中一个电流数据有误，此数据为 ；
（6）要完成上述表中数据测量，实验中滑动变阻器的阻值至少为 ；
（7）【拓展】小明打算只利用两电表中的电流表来测量另一只额定电压为，额定电流未知的小灯泡的额定功率，他增加了一个阻值为的定值电阻和两个开关，设计了如图丙所示电路，请将电阻、电流表和灯泡的符号填入虚线框中使其能完成实验。( )
四、计算题
28．（9分）已知电源电压为10V保持不变，R1=25Ω，小灯泡正常发光时的电流为0.3A。（不考虑灯丝电阻变化）
（1）断开S1、S2此时小灯泡L正常发光，求小灯泡正常发光的电压；
（2）S1、S2都闭合时，电流表示数变为0.6A，求R2的阻值；
（3）在（2）这个电路中，1min内，整个电路所消耗的电能是多少？
五、作图题
29．（3分）小明家新买了一个冰箱，请你帮他通过插座连到家庭线路上。
六、综合题
30．（4分）如图，被称为“最新版中国高铁”的“复兴号”在京沪高铁亮相。它采用全新流线型头型这是为了 ；车箱内实现了WiFi网络全覆盖，WiFi采用的是低强度的 传输信号，车厢内座椅旁都安装了插座，方便旅客充电的需求，这些插座之间的连接方式是
的。车身长度约400m的G1720次列车，某次全部通过1600m长的隧道时用了200s的时间，该列车的速度约为 km/h。
七、科普阅读题
31．（8分）阅读《中国“人造太阳”》回答问题。
中国“人造太阳”
同学们都听说过核电站吧？目前所有的核电站都是核裂变电站，通俗点讲就是把原子弹的爆炸反应速度减慢，大幅度减慢；剧烈的爆炸就变成了稳定的燃烧；再用燃烧的热烧水；烧水形成的水蒸气推动发电机转动。于是我们就有核电啦！但大家也听说过历史上核泄漏事故吧？传统核裂变技术有放射性核废料的产生，这些废料的放射性能持续很多年。
自然界还有一种核反应叫核聚变，也就是氢弹所用到的原理。简单点说就是把两个氢原子核撞一块形成一个氯原子核，这个过程会释放能量。那对应的发电技术自然就叫核聚变发电了。与核裂变相比，核聚变有很多优点。第一核聚变产能效率高；第二地球上核聚变燃料氘和氚储量丰富；第三核聚变更为安全、清洁。
但是可控核聚变发电太难了！超乎人们想象的难。第一是可控核聚变需要的核燃料密度极大，温度极高，大约是1亿摄氏度；第二这么高的温度，燃料肯定不能接触容器的对吧？有一种叫磁约束装置，就是通过磁场把带电的等离子束缚在一个空间区域内，不与容器直接接触，这样反应堆容器外壁的温度也就是1000摄氏度的样子，在人类材料所能承受的范围内。人们把这样的核聚变装置叫托卡马克如图所示。由于磁约束需要的磁场很强，就需要大电流。如果线圈存在电阻的话，大电流会带来很高的能量消耗。因此，咱们的线圈得是用超导材料做成的，知道难在哪了吧！目前还不存在常温超导材料，都是要很低的温度才能实现超导。所以托卡马克就是一个冰火两重天的装置。核心是1亿摄氏度的等离子体核燃料，外圈是超低温超导线圈。

等离子体的稳定约束非常非常难，磁约束聚变装置方面做的最好的便是中国的EAST，全名叫Experimental Advanced Supercnducting Tkamak，即全超导实验性托卡马克装置。2021年5月，中科院合肥物质科学研究院有“人造太阳”之称的全超导托卡马克核聚变实验装置创造新的世界纪录，成功实现可重复的1.2亿摄氏度101秒和1.6亿摄氏度20秒运行，这20秒钟，是无数科研人员背后辛勤工作的成果，也是我们向往星辰大海的真实写照。
请根据上述材料，回答下列问题：
（1）“人造太阳”是通过 （选填“核裂变”或“核聚变”）反应释放能量的；
（2）相比核裂变，核聚变具有的优点是： ；
（3）请你根据所学知识，解释超导材料制作的导体线圈可以产生强大电流的原因。
电压关系
功率关系
灯泡亮度
U实>U额
P实 P额
最亮
U实>U额
P实 P额
亮
U实>U额
P实 P额
暗
1.0
1.5
2.0
2.5
3.0
0.2
0.24
0.28
0.38
参考答案
13． 现代通信 能源
14． 增大 增大 内
15．短
16．该用电器的额定功率是1000W
17． 1 44 176
18． 串 短 能
19． 测量消耗的电能多少 控制电路的通断 电路中电流过大时自动切断电路
20． 1000 84%
21． 3.6×105 1000 电热水壶
22． 100 2200 热 810 198
23．(1)1998
(2)1026.6
24． 甲 一样亮
25． UI 保护电路 小灯泡两端的电压 通过小灯泡的电流 > =
