江苏省盐城市射阳县几校联考2024-2025学年九年级下学期3月月考 物理

这是一份江苏省盐城市射阳县几校联考2024-2025学年九年级下学期3月月考 物理，共16页。试卷主要包含了单选题，填空题，科普阅读题等内容，欢迎下载使用。

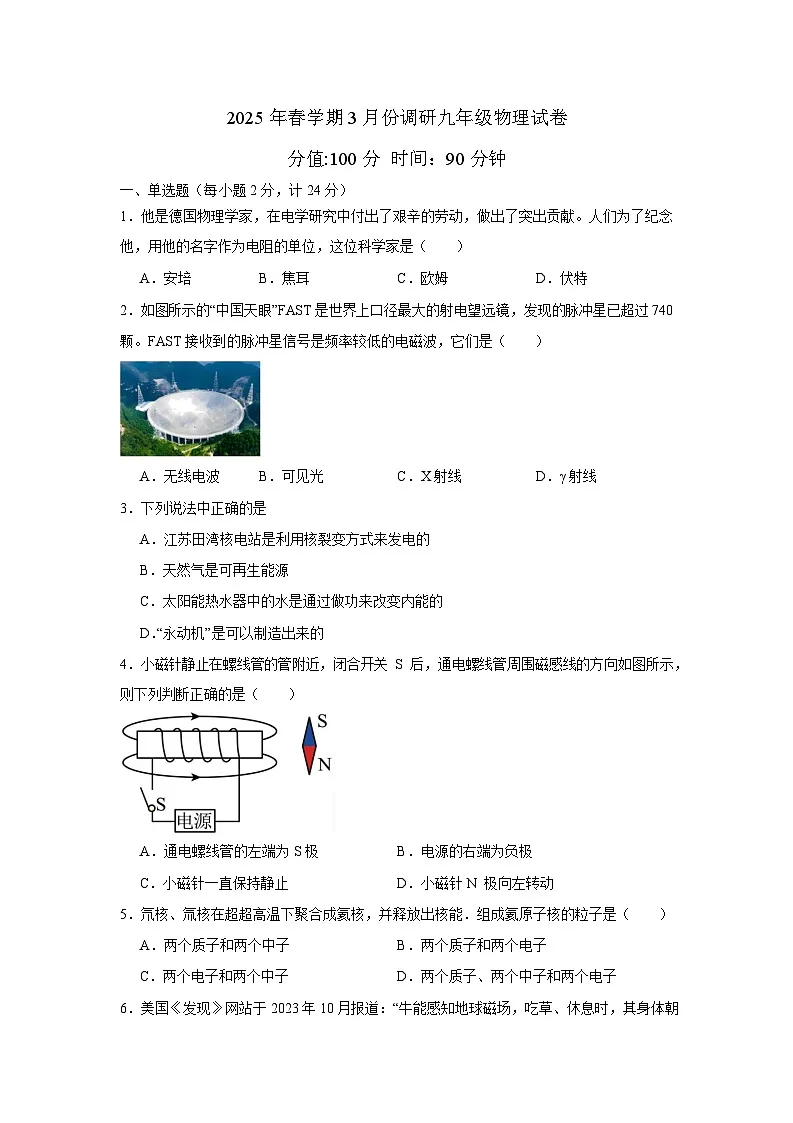

一、单选题（每小题 2 分，计 24 分）
1．他是德国物理学家，在电学研究中付出了艰辛的劳动，做出了突出贡献。人们为了纪念
他，用他的名字作为电阻的单位，这位科学家是（ ）
A．安培 B．焦耳 C．欧姆 D．伏特
2．如图所示的“中国天眼”FAST 是世界上口径最大的射电望远镜，发现的脉冲星已超过 740
颗。FAST 接收到的脉冲星信号是频率较低的电磁波，它们是（ ）
A．无线电波 B．可见光 C．X 射线 D．γ射线
3．下列说法中正确的是
A．江苏田湾核电站是利用核裂变方式来发电的
B．天然气是可再生能源
C．太阳能热水器中的水是通过做功来改变内能的
D．“永动机”是可以制造出来的
4．小磁针静止在螺线管的管附近，闭合开关 S 后，通电螺线管周围磁感线的方向如图所示，
则下列判断正确的是（ ）
A．通电螺线管的左端为 S 极 B．电源的右端为负极
C．小磁针一直保持静止 D．小磁针 N 极向左转动
5．氘核、氚核在超超高温下聚合成氦核，并释放出核能．组成氦原子核的粒子是（ ）
A．两个质子和两个中子 B．两个质子和两个电子
C．两个电子和两个中子 D．两个质子、两个中子和两个电子
6．美国《发现》网站于 2023 年 10 月报道：“牛能感知地球磁场，吃草、休息时，其身体朝
向习惯与地磁场磁感线平行（如图所示），”为求证真伪，同学们设计如下实验方案：在四周
无明显差异的草地上，多次观察牛吃草、休息时的身体朝向，若报道真实，则牛的身体朝向
习惯性呈现四个场景中的（ ）
A．①和② B．③和④ C．①和③ D．②和④
7．如图所示，电源电压为 4V，电压表量程“0～3V”，电流表量程“0～0.6A”，滑动变阻器规
格为“20Ω 1A”，灯泡 L 标有“2.5V 1.25W”（不计温度对灯丝电阻的影响）。闭合开关，灯
泡不超过额定电压，其他元件均安全的条件下移动滑片，下列说法正确的是（ ）
A．电流表示数的最大值为 0.6A
B．电压表的示数变化范围是 1.5V～2.5V
C．滑动变阻器的功率变化范围是 0.6W～0.8W
D．滑动变阻器的电阻变化范围为 3Ω～10Ω
8．2023 年世界环境日中国宣传主题是“建设人与自然和谐共生的现代化”，下列做法与这一
主题不相符的是（ ）
A．垃圾分类投放 B．多植树造林
C．多开发利用风能和水能 D．猎杀野生动物
9．下列说法中正确的是
A．正电荷运动的方向规定为电流方向．
B．原子是由带正电的原子核和带负电的核外电子构成的
C．由于绝缘体内缺少电荷，因此绝缘体不容易导电
D．“220V 800W”的电暖气正常工作 2h 消耗“0.4 度电

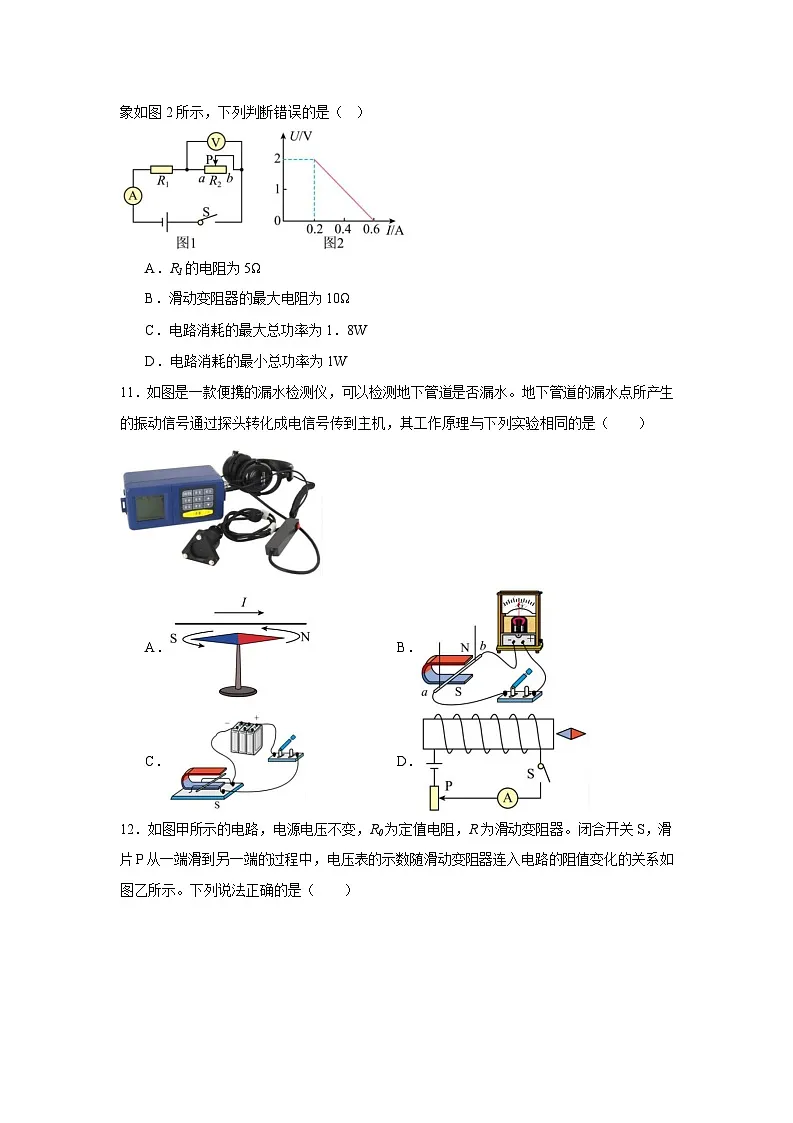

10．图 1 所示的电路中，R1 为定值电阻，R2 为滑动变阻器，电源电压为 3V 且保持不变，
闭合开关 S 后，滑片 P 从 b 端移动到 a 端的过程，电压表示数 U 与电流表示数 I 的关系图
象如图 2 所示，下列判断错误的是（ ）
A．R1 的电阻为 5Ω
B．滑动变阻器的最大电阻为 10Ω
C．电路消耗的最大总功率为 1．8W
D．电路消耗的最小总功率为 1W
11．如图是一款便携的漏水检测仪，可以检测地下管道是否漏水。地下管道的漏水点所产生
的振动信号通过探头转化成电信号传到主机，其工作原理与下列实验相同的是（ ）
A． B．
C． D．
12．如图甲所示的电路，电源电压不变，R0 为定值电阻，R 为滑动变阻器。闭合开关 S，滑
片 P 从一端滑到另一端的过程中，电压表的示数随滑动变阻器连入电路的阻值变化的关系如
图乙所示。下列说法正确的是（ ）
A．滑片向右滑动时，电压表与电流表的示数之比不变
B．定值电阻 R0 与滑动变阻器的最大阻值之比为 4︰1
C．电源电压为 6V
D．电路消耗的最大功率为 7.6W
二、填空题（每空 1 分，计 30 分）
13．通电螺线管的极性跟电流方向的关系可以用安培定则来判定：用 手握住螺线管，
让四指指向螺线管中 的方向，则大拇指所指的那端就是螺线管的 极。
14．在图中，已知静止在通电螺线管左端小磁针 N 极的指向，请用箭头在磁感线上标出磁
感线的方向并在括号内用“＋”“－”号标出电源的正负极．
( )( )
15．2023 年 11 月 24 日 4 时 30 分，我国在中国文昌航天发射场，用长征五号遥五运载火箭
成功发射探月工程嫦娥五号探测器，火箭飞行约 2200 秒后，顺利将探测器送入预定轨道，
开启我国首次地外天体采样返回之旅。为了防止大气与火箭表面产生的剧烈摩擦使火箭熔化，
所以火箭必须由熔点 （选填“高”或“低”）的材料制成，运载火箭的燃料为液氢和液氧，
通常情况下氢和氧是气态的，科技人员采用 的方法使其液化。地面各个测控站能准确
的用一种波对探测器进行遥控，你认为这种波 （填“是”或“不是”）超声波，你的判断
依据是： 。
16．家庭室内装修工人使用加热与搅拌为一体的用电器，如图是该用电器的工作原理图．先
把液体材料放入容器中，温控开关 S 接 A 开始加热，发光二极管 L 正常发光，当液体温度
达到某一温度；温控开关 S 自动接 B，发光二极管熄灭，同时在容器中倒入粉状材料，电动
机起动保温搅拌．开关接 A 时电路消耗的总功率为 1522W，发光二极管 L 规格为“2V0.2W”；
开关接 B 时电路消耗的总功率为 1200W，电动机正常工作的功率为 1100W，R1 是加热电热
丝，R2 是保温电热丝，R0 为保护发光二极管正常工作的限流电阻．（忽略温度对电阻的影响）．
用电器正常工作时，求保温电热丝 R2 的电阻值是 Ω；温控开关 S 接 A 开始加热到刚接
B 时，该过程中加热电热丝 R1 产生的热量为 900kJ，电路正常工作了 min．
17．小明发现家中图示电能表的转盘在 40min 内转动了 3600 圈，则他家中用电器实际消耗
的电能为 kW•h，实际功率为 kW；若该电能表能正常工作的最大电流为
10A，则小明家中还能接入额定功率为 W 的用电器．
18．小红利用如图甲所示的电路来测量标有“2.5V”的小灯泡的电功率。正确连接好电路，闭
合开关后移动变阻器的滑片至某位置时，电压表示数如图乙所示，此时灯泡两端电压为
V，在此基础上，要测量小灯泡的额定功率，需将滑片向 移动。
19．如图所示，电子式电能表表盘上标有“ ”字样，“ ”指当接
在这个电能表上的用电器消耗 的电能，电能表上的指示灯闪烁 3000 次；若某个用电
器 2 分钟内使电能表闪烁了 135 次，则该用电器消耗的电能为 J，该用电器的电
功率为 W，该电能表显示的示数为 。
20．某地区的居民常用太阳灶来烧水，太阳灶所利用的太阳能来源于太阳内部原子核的
（选填“聚变”或“裂变”）。如果把质量为 1.2kg、温度为 25℃的水加热到 75℃，至少需要给
水提供 J 的能量。[ ]
21．如图是小灯泡 L 和定值电阻 R 的电流与电压关系的图象，现将它们并联后接在电压为
3V 的电源两端，则干路中的电流是 A，小灯泡的实际功率是 W。
22．如图甲所示电路中，电源电压保持不变，R1 是定值电阻，R2 是“20Ω 1A”的滑动变阻器，
电流表量程为 0~3A，闭合开关 S，在保证元件安全的情况下，移动滑片，电路中的电流与
滑动变阻器连入电路的阻值变化关系如图乙所示，R2 连入电路的最小电阻 Ω，电路
的最大功率为 W。
23．若单独使用一个额定功率为 的电饭锅煮饭，如图所示的电能表的指示灯闪炼了
480 次，则煮饭时间是 min。
24．如图甲所示，电源电压为 恒定不变，滑动变阻器 最大阻值是 。闭合开关，滑
动变阻器的 图象如图乙所示，则 ；当滑片 P 滑至最右端时，电流表的
示数为 A，通电 电流通过 做的功是 J。
二、非选择题（48 分）
25．（8 分）梁明同学用如图所示的电路做“测量小灯泡的电功率”的实验，小灯泡上标有“2.5V”
的字样，灯丝阻值约为 10Ω．
（1）请用笔画线代替导线，将如图（甲）所示的实物连接成实验电路．
( )
（2）梁明同学正确连接电路并检查无误后，闭合开关，发现灯泡不亮，立刻要求老师更换
灯泡．他的做法欠妥，正确的做法应该是： ．
（3）解决了上述问题后，梁明调节滑动变阻器的滑片，使灯泡正常发光，此时电流表的读
数如图乙所示为 A，则灯泡的额定功率为 W．
（4）完成上述实验后，他设计了如图所示的电路，测出了 2V 电压下灯泡的电阻．已知 R0
＝20Ω，请完成下列实验步骤：
①闭合开关 S1，断开 S2，移动滑片，使电流表的示数为 A；
②再将开关 S2 闭合，S1 断开，保持滑片的位置不动，读出电流表的示数 I；
③2V 电压下灯泡的电阻的表达式为 R＝ （用已知量和测量量表示）．
（5）梁明经过多次测量、计算，发现不同电压下灯泡的电阻是不同的，原因是： ．
26．（4 分）某实验小组要测量“0.3A”小灯泡的额定功率，现有未知电压的电源、开关、电
流表，“50Ω 1A”的滑动变阻器。该小组的同学设计了如图所示的实验电路，按照下列步骤完
成实验。
（1）连接如图所示的电路，将滑动变阻器的滑片移至最右端，闭合两个开关 S1、S2，记下
此时电流表的示数为 0.12A；
（2） ，调节滑动变阻器的滑片，使电流表的示数为 0.3A；
（3）保持滑动变阻器的滑片位置不变， ，记下此时电流表的示数为 0.5A；
（4）小灯泡的额定功率为 W。
27．（9 分）如图为家庭常用电水壶。其规格参数如下表。
型号 MK﹣GJ1702
容量 1.7L
额定功率 1800W
额定电压 220V
产品净重 1.55kg
回答下列问题。（电水壶内气压始终为一标准大气压）
（1）装满水，水深 13cm，则水对壶底的压强多大？（g＝10N/kg）。
（2）装满初温为 20℃水通电一段时间，水刚好沸腾。在此过程中，水吸收的热量是多少？
[水的比热容为 4.2×103J/（kg•℃）]
（3）电水壶正常工作，将水烧开一共用了 6min，则电水壶的热效率多大？（精确到整数）
28（4 分）．如图，是带 USB 插口的插座，请将开关、USB 插口、三孔插座接入家庭电路。
要求：开关控制 USB 插口与三孔插座且三孔插座和 USB 接口可以独立工作。
29．（4 分）如图所示，开关闭合时，电磁铁上端为 N 极，下端为 S 极，在图中括号内标出
控制电路电源的正负极，并将工作电路图连接完整．要求：开关闭合时，电动机转，小灯泡
不亮；开关断开时，小灯泡亮，电动机不转．
30．（8 分）河南省第 14 届运动会将于 2023 年在洛阳市举行。为给运动员加热食品提供方
便，某校师生用电阻丝自制了 100 台电烘箱。其中一台电烘箱在 220V 电压下工作时，每分
钟产生的热量为 7.26×104J。假设电烘箱的电阻丝的电阻不随温度变化。
（1）为确保用电安全，电烘箱的金属外壳要 ；
（2）这台电烘箱在 220V 电压下工作时的电功率是多少 ？
（3）制作这台电烘箱所用电阻丝的电阻值是多少 ？
（4）小慧家供电线路的总空气开关上标有“C40”字样，通过查阅资料知道，当电流达到或超
过 40A 时，总空气开关就会跳闸，切断电路，起到保护作用。短暂的跳闸能影响正在工作
的家用电器，引起不必要的麻烦，例如：电冰箱突然断电；正在播放的电视节目中断；电灯
突然熄灭等。小慧家现有家用电器的总功率为 7500W，在它们都正常工作的情况下，能否
将这台电烘箱连接到她家同时使用 ？
七、科普阅读题
31．（10 分）阅读短文，回答问题：
电能便于输送，还可以方便地转化成其它形式的能来满足人们多方面的需求，从发电站发出
来的电能，要经过输电线送到用电的地方，如图是电能输送的示意图．在输电线上，由于电
流的扔效应，必然有一部分电能转化成热能而损失掉，导线越长，损失越多．目前远距离送
电主要采取高压送电的方式来减少线路上的损失．
请回答下列问题：
（ ）在图中的横线上填写与输电过程相对应的名称．
发电站 高压输电线 降压变压器 用电单位
（ ）在保证输送功率不变的情况下，为什么采用高压送电？请用学过的公式简单说
明 ．
（ ）输电是输送能量的一种方式．如果从云南或者贵州利用高压输电线路输送功率为 万
千瓦的电到广东，按热值为 的标准煤来折算，这相当于每天运输标准煤
吨．
参考答案
题号 1 2 3 4 5 6 7 8 9 10
答案 C A A D A A C D B D
题号 11 12
答案 B C
13． 右 电流 N
14． +（左） -（右）
15． 高 压缩体积 不是 声音不能在真空中传播
16． 484 10
17． 1.2 1.8 400
18． 2.3 右
19． 1.62×105 1350 7624.7
20． 聚变
21． 0.8 1.8
22． 2 12
23．18
24． 10 0.2 4
25． 向左移动变阻器的滑片，观察灯的发光
情况 0.32 0.8 0.1 灯的电阻随温度的变化而变化
【详解】（1）小灯泡上标有“2.5V”的字样，表示灯的额定电压为 2.5V，灯丝阻值约为 10Ω，
由欧姆定律可得，灯的额定电流约为：I= = =0.25A，故电流表选用小量程与灯串联；
变阻器按“一上一下”接入电路中与灯串联，如下所示：
（2）为保护电路，闭合开关前，变阻器连入电路的电阻最大，此时电路中电流最小，此时
灯泡的实际功率最小，灯泡可能不亮，正确的做法应该是：将变阻器滑片向左移动，观察灯
是否发光；
（3）电流表的读数如图1乙所示，电流表选用小量程，分度值为0.02A，电流表的示数为0.32A，
则灯泡的额定功率为：P=UI=2.5V×0.32A=0.8W；
（4）实验步骤：
①闭合开关 S1，断开开关 S 2，移动滑片，使电流表示数为 =0.1A；
②再将开关 S2 闭合，S1 断开，保持滑片的位置不动，读出电流表的示数为 I；
③在①中，根据欧姆定律，R0 两端电压为 2V，由并联电路的电压规律，灯泡的电压为 2V；
在②中，灯与 R0 并联，电流表测干路电流，电路的连接没有变，各电阻的大小和通过的电
流不变，灯的电压仍为 2V，根据并联电路电流的规律，通过灯的电流为 I ，
根据并联电路电流的规律和欧姆定律可得，此时灯的电阻：RL=
（5）通过灯的电流随电压的增大而变大，根据 P=UI 可知，灯的功率变大，灯的温度升高，
因灯的电阻随温度的升高而变大，故灯的电压增大时，灯的电阻变大，即不同电压下灯泡的
电阻是不同的．
26． 断开开关 S2 闭合开关 S2 0.72
【详解】（2）[1]步骤（1）中，将滑动变阻器的滑片移至最右端，闭合两个开关 S1、S2，则
此时灯泡短路，滑动变阻器的最大阻值接入电路，此时电流表的示数为 0.12A，则电源电压
为
在步骤（3）中，闭合开关 S2，电路为滑动变阻器的简单电路，电流表的示数为 0.5A，则滑
动变阻器接入电路的阻值为
在步骤（2）中，断开开关 S2，此时灯泡与滑动变阻器串联，电流表的示数为 0.3A，此时灯
泡正常发光，由步骤（3）可知，此时滑动变阻器接入电路的阻值为 12Ω，则滑动变阻器两
端的电压为
灯泡的额定电压为
（3）[2]闭合开关 S2，电路为滑动变阻器的简单电路，电流表的示数为 0.5A，则滑动变阻器
接入电路的阻值为
（4）[3]由 可知，小灯泡的额定功率为
27．（1）1.3×103Pa；（2）5.712×105J；（3）88%
【详解】解：（1）水深
装满水，水对壶底的压强
（2）由
可知，电水壶内水的质量
一个标准大气压下，水的沸点是 100℃，在此过程中，水吸收的热量
（3）由
可知，电水壶通电 6min 消耗的电能
电水壶的热效率
答：（1）装满水，水深 13cm，则水对壶底的压强为 1.3×103Pa；
（2）在此过程中，水吸收的热量是 5.712×105J；
（3）电水壶的热效率约为 88%。
28．
【详解】由题知，三孔插座和 USB 接口可以独立工作，说明三孔插座和 USB 接口并联，而
三孔插座和 USB 接口由总开关控制，由此按家庭电路连接的要求即三孔插座左孔接零线，
右孔接火线，上孔接地线，开关接在火线上，可得电路图如图所示
29．
【详解】磁铁上端为 N 极，下端为 S 极，根据安培定则可知，电源的左端为负极，右端为
正极；开关闭合时，电磁铁具有磁性，会吸引衔铁，使电动机的电路接通；开关断开时，衔
铁在弹簧拉力的作用下与电磁铁分离，使小灯泡的电路接通，如图所示．
30． 接地 1210W 40Ω 可以将这台电烘箱连接到他家同时使用
【详解】（1）[1]电烘箱的金属外壳必须接地，防止金属外壳带电而发生触电事故。
（2）[2]电烘箱在 220V 电压下工作 1 分钟时，消耗的电能
此时电烘箱的电功率
（3）[3]由 可知，此时电烘箱所用电阻丝的电阻值
（4）[4]小慧家供电线路允许的最大功率
现有用电器的总功率和电烘箱的功率之和
，因此可以将这台电烘箱连接到他家同时使用。
31． 升压变压器 低压输电线 采取高压输电方式可以减少电能的损失
2.88×103
【分析】为了减小电能的损耗，应把 220V 的电压进行升压，再利用高压线进行输送；
已知输送功率和输送时间，可利用公式 W=Pt 求出输送的电能，已知燃料的热值，再利用公
式 m= 计算质量；
输电线有电阻，电流通过输电线时就会发热而产生热量，为了减小电能的损失，可利用公式
Q=I2Rt 进行分析．
【详解】（1）从发电站输出的电能，要经过升压，才能通过高压输电线送到用电的地方，这
样能减少能量损失；（2）U=IR，P=UI 得，P=I2R，由此可知输电线路电阻一定时，减小电
流，可以减少电能的损失，又由 P=UI 可知，当 P 一定时，要减小电流，必须增大电压，所
以采取高压输电方式．
（3）P=100 万千瓦=1×106KW，t=一天=24h，
∴W=Pt=1×106kW×24h=2.4×107KW•h，
Q=W=2.4×107kW•h=8.64×1013J，
m= = =2.88×106kg=2.88×103t；
