内容：九年级上下册总分：60分时间：60分钟
一、选择题（本大题共10小题，每小题2分，共20分。在每小题给出的四个选项中，只有一项最符合题意。）
1. 生活中我们把利用电流热效应工作的用电器称为“电热器”，下列各用电器中属于电热器的是（ ）
A. 电视机B. 电脑C. 电饭煲D. 电冰箱
2. 用分子的相关知识解释下列生活中的现象，其中正确的是（ ）
A. 物体热胀冷缩——分子的大小随温度的变化而变化
B. 闻到桂花的香味——分子不停地做无规则运动
C. 海绵容易被压缩——分子间有间隙
D. 铅块压紧后粘在一起——分子间只存在引力
3. 如图所示，将玻璃板架在两本书之间，下方的桌面上静止着一些小纸屑。用丝绸在玻璃板上反复摩擦，过一会儿会发现：最初小纸屑被玻璃板吸引，然后小纸屑又上下飞舞、彼此分离。下列说法中正确的是（ ）
A. 摩擦后的丝绸带正电
B. 最初小纸屑被玻璃板吸引是因为异种电荷相互吸引
C. 小纸屑彼此分离，彼此分离的原因是同种电荷相互排斥
D. 整个实验过程中，小纸屑始终不带电
4. 凤中食堂于近期升级了食堂窗口支付系统，同学们点餐付款时既可以通过传统的刷卡方式（S1）完成支付，也可以点击屏幕上的“人脸支付”按钮（S2）后再通过人脸识别（S3）完成支付。以下电路图中符合此支付系统设计的是（ ）
A. B.
C. D.
5. 如图所示电路中，电阻。开关S闭合后，通过两个电阻的电流分别为，电阻两端的电压分别为，电功率为、，相同时间内电流所做的功为。下列判断正确的是（ ）
A. B.
C. D.
6. 关于电流、电压和电阻，下列说法正确的是（ ）
A. 只有自由电子定向移动也可以形成电流
B. 电路两端有电压，电路中就一定有电流
C. 金属导体中电流的方向与自由电子定向移动的方向相同
D. 当导体两端电压为0时，通过它的电流为0，它的电阻也为0
7. 某家庭电路简化后如图所示，该电路连接均正确，由该电路可知（ ）
A. a线是零线，b线是火线
B. 电能表是测量用电器总功率的仪表
C. 控制灯泡的开关可以和灯泡互换位置
D. 空气开关“跳闸”不一定是因为电路中的总功率过大

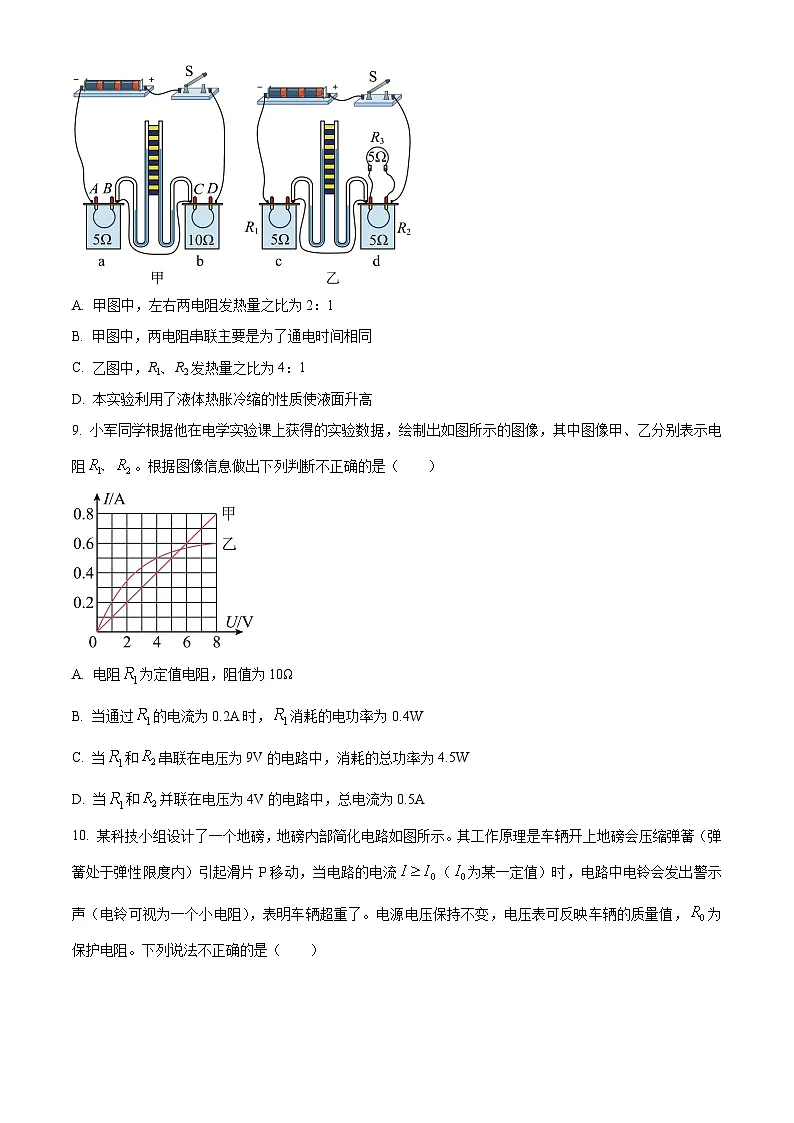

8. 如图所示，是探究“电流通过导体时产生的热量跟哪些因素有关”的实验装置。甲、乙两图中的电源电压是相同的，图乙中R1=R2=R3=5Ω。通电相同时间后，下列说法正确的是（ ）
A. 甲图中，左右两电阻发热量之比为2：1
B. 甲图中，两电阻串联主要是为了通电时间相同
C. 乙图中，R1、R2发热量之比为4：1
D. 本实验利用了液体热胀冷缩的性质使液面升高
9. 小军同学根据他在电学实验课上获得的实验数据，绘制出如图所示的图像，其中图像甲、乙分别表示电阻。根据图像信息做出下列判断不正确的是（ ）
A. 电阻为定值电阻，阻值为10Ω
B. 当通过的电流为0.2A时，消耗的电功率为0.4W
C. 当和串联在电压为9V的电路中，消耗的总功率为4.5W
D. 当和并联在电压为4V的电路中，总电流为0.5A
10. 某科技小组设计了一个地磅，地磅内部简化电路如图所示。其工作原理是车辆开上地磅会压缩弹簧（弹簧处于弹性限度内）引起滑片P移动，当电路的电流（为某一定值）时，电路中电铃会发出警示声（电铃可视为一个小电阻），表明车辆超重了。电源电压保持不变，电压表可反映车辆的质量值，为保护电阻。下列说法不正确的是（ ）
A. 车辆质量越小，电压表的示数越小
B. 车辆越质量越大，通过的电流越大
C. 若换用电压更大的电源，地磅的报警质量值将变大
D. 若更换更大阻值的，地磅的报警质量值将变大
二、填空题（本大题共5个小题，每空1分，共10分）
11. 北京时间2024年10月30日4时27分，搭载神舟十九号载人飞船长征二号F遥十九运载火箭在酒泉卫星发射中心点火发射，发射取得圆满成功。航天员在太空依靠_______与地面通信，火箭在升空过程中能量的总量_______（选填“增大”、“减少”或“不变”）。
12. 如图为宾馆房间取电房卡。将房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于电路元件中的 _____ ，房间里的电视机与电灯在电路中是 _____ 联的。
13. 某太阳能热水器装有100kg、20℃的水，阳光照射一天后，水温升高到80℃，这是通过______的方式改变了水的内能。若这些能量由干木柴燃烧提供，则至少需要完全燃烧______kg的干木柴。水的比热容为，干木柴的热值为。
14. 小明要测额定电压为2.5V的小灯泡L的额定功率，在实验桌上连接了如图甲所示的部分实验电路。定值电阻，电源两端电压不变。请根据实验电路补充完成下面的主要实验步骤：
（1）只闭合开关S和，_______；
（2）只闭合开关S和，保持滑动变阻器接入电路的阻值不变，读出并记录电压表示数如图乙所示：
（3）根据实验测得数据，计算出小灯泡L的额定功率_______W。
15. 如图所示的电路中，电压表所用的量程不明，闭合开关后，和的示数分别如图甲、乙所示，则两端的电压是_______V，若的灯丝突然烧断，则电压表的示数_______（选填“变大”、“变小”或“不变”）。
三、实验题（本大题共3个小题，每空1分，共18分）
16. 按要求填空；
（1）如图1所示是小明探究通电螺线管外部磁场方向的实验。为使该通电螺线管的磁场增强，可以采取的措施是_______：如图2所示，在通电螺线管周围a、b、c三个位置画出的小磁针指向不正确的是_______；
（2）小王利用如图3所示的实验装置探究“导体在磁场中运动时产生感应电流的条件”。
①铜棒AB静止，当蹄形磁铁竖直向上运动时，灵敏电流计的指针_______（选填“会”或“不会”）偏转；
②让钢棒AB向右缓慢运动时，灵敏电流计指针偏转的角度较小；快速运动时，指针偏转的角度较大。这说明感应电流的大小与_______有关；
③在此实验过程中，能量的转化过程是_______。
17. 小吴和小李探究并联电路中电流的关系时，设计了如图甲所示的电路图。
（1）在闭合开关后，小吴发现电流表偏转情况如图乙所示，根据你的分析，你认为原因可能是_______。
（2）如图丙所示，闭合开关两个灯均发光，电流表测的是_______（选填“”、“”或“干路”）电流，取下灯，灯_______（选填“发光”或“不发光”），电流表A的示数将_______（选填“变大”、“变小”或“不变”）。
（3）按图甲正确连接电路后，小李测量了A、B、C三处的电流值并记录在表格中，分析表格数据可以得出并联电路电流的规律：_______。
（4）在图丙中，若要用电流表只测灯的电流，请你在图丙中只改动一根导线，完成电路的连接________（在需改动的导线上打“×”，再用笔画出重新连接后的导线）。
18. 小彬用如图所示的实验器材探究“电流与电阻的关系”，电源电压恒为3V，滑动变阻器上标有“20Ω；2A”字样，阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω、30Ω的定值电阻各一个。
（1）图中有一根导线连接错误，请在连接错误的导线上画“×”，再用笔画线把它改到正确的位置上________（导线不允许交叉）。
（2）电路改正以后，小彬实验时发现电流表示数为零，电压表示数接近3V，两电表均正常，则电路发生的故障可能是_______。
（3）第1次实验时，他用5Ω的电阻做实验，闭合开关，调节滑动变阻器的滑片，使电流表的示数为0.3A，将数据记录表格。第2次实验时，将定值电阻的阻值由5Ω调为10Ω后，小明应把滑动变阻器的滑片向_______（选填“左”或“右”）移动，使电压表示数为_______V，再读电流表的示数，但他没有移动滑动变阻器的滑片就直接读出电流表的示数，这个示数是_______A。
（4）如果要利用所提供的实验器材完成对六个定值电阻的实验探究，则电压表的示数控制不变的值应不小于_______V。
（5）正确实验，实验数据记录如下表，小彬根据表中数据得出结论：电流与电阻成反比。请你对小彬的结论写出一条评价意见：_______。
四、计算题（本大题共2个小题，每题6分，共12分）
19. 某学习小组设计了一种多挡位电热器，电热器的铭牌如下表所示，其内部简化的电路如图所示。其中R1、R2为阻值一定的电热丝，且R1>R2。通过控制开关S1、S2的断开或闭合状态，可以让电热器在不同挡位工作。××电热器
（1）求R1的阻值。
（2）求电热器在中挡位工作30min所消耗的电能W。
（3）若家庭电路的电压是220V，某插座的额定电流是5A，用该插座仅给该电热器供电，能否使用高挡位？说明理由。
20. 如图甲所示电路，电源电压恒为4.5V，滑动变阻器R的规格为“25Ω；1A”，电流表量程选择“0~0.6A”，电压表量程选择“0~3V”。小灯泡L上标有“3V”字样，小灯泡的图像如图乙所示。求：
（1）小灯泡的额定功率；
（2）当小灯泡正常发光时，滑动变阻器接入电路的阻值；
（3）闭合开关S，移动滑片P，在保证电路安全的情况下，小灯泡的最小电功率。

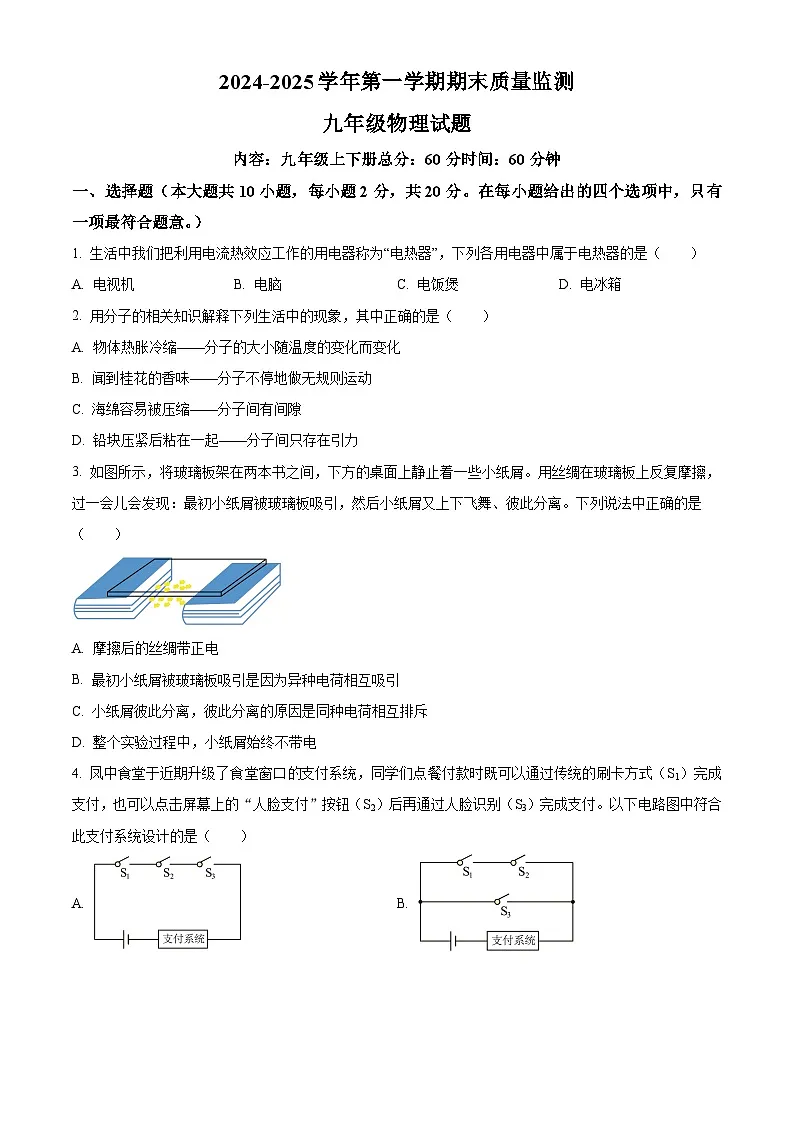

2024-2025学年第一学期期末质量监测
九年级物理试题
内容：九年级上下册总分：60分时间：60分钟
一、选择题（本大题共10小题，每小题2分，共20分。在每小题给出的四个选项中，只有一项最符合题意。）
1. 生活中我们把利用电流热效应工作的用电器称为“电热器”，下列各用电器中属于电热器的是（ ）
A. 电视机B. 电脑C. 电饭煲D. 电冰箱
【答案】C
【解析】
【详解】电饭煲工作时把电能转化为内能，其他均不是，故ABD不符合题意，C符合题意。
故选C。
2. 用分子的相关知识解释下列生活中的现象，其中正确的是（ ）
A. 物体热胀冷缩——分子的大小随温度的变化而变化
B. 闻到桂花的香味——分子不停地做无规则运动
C. 海绵容易被压缩——分子间有间隙
D. 铅块压紧后粘在一起——分子间只存在引力
【答案】B
【解析】
【详解】A． 物体热胀冷缩，是因为物体的分子间的距离随温度的变化而变化，故A错误；
B． 闻到桂花的香味是分子无规则运动的原因，说明分子在不停地做无规则运动，故B正确；
C． 海绵容易被压缩并不是分子有间隔造成的，分子是肉眼看不见的，故C错误；
D． 分子间存在相互作用的引力与斥力，铅块压紧后粘在一起是因为分子间存在引力，故D错误。
故选B。
3. 如图所示，将玻璃板架在两本书之间，下方的桌面上静止着一些小纸屑。用丝绸在玻璃板上反复摩擦，过一会儿会发现：最初小纸屑被玻璃板吸引，然后小纸屑又上下飞舞、彼此分离。下列说法中正确的是（ ）
A. 摩擦后的丝绸带正电
B. 最初小纸屑被玻璃板吸引是因为异种电荷相互吸引
C. 小纸屑彼此分离，彼此分离的原因是同种电荷相互排斥
D 整个实验过程中，小纸屑始终不带电
【答案】C
【解析】
【详解】A．丝绸与玻璃摩擦，玻璃失去电子带正电，丝绸得到电子带负电，故A错误；
B．最初小纸屑被玻璃板吸引是因为带电的玻璃板要吸引轻小物体，故B错误；
CD．小纸屑接触带电的玻璃板后，小纸屑上也带上了相同的电荷，而同种电荷相互排斥，所以小纸屑彼此分离，故C正确，D错误。
故选C。
4. 凤中食堂于近期升级了食堂窗口的支付系统，同学们点餐付款时既可以通过传统的刷卡方式（S1）完成支付，也可以点击屏幕上的“人脸支付”按钮（S2）后再通过人脸识别（S3）完成支付。以下电路图中符合此支付系统设计的是（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】依题意可知，闭合或者同时闭合、都可以让支付系统工作，所以、应该串联，然后再与并联，支付系统处在干路上，故C符合题意，ABD不符合题意。
故选C。
5. 如图所示电路中，电阻。开关S闭合后，通过两个电阻的电流分别为，电阻两端的电压分别为，电功率为、，相同时间内电流所做的功为。下列判断正确的是（ ）
A. B.
C. D.
【答案】B
【解析】
【详解】由图可知，电阻串联，串联电路中各处电流都相等，即
通过两电阻的电流相等，且，由U=IR可知
根据P=UI可知
根据可知
故B正确，ACD错误。
故选B。
6. 关于电流、电压和电阻，下列说法正确的是（ ）
A. 只有自由电子定向移动也可以形成电流
B. 电路两端有电压，电路中就一定有电流
C. 金属导体中电流的方向与自由电子定向移动的方向相同
D. 当导体两端电压为0时，通过它的电流为0，它的电阻也为0
【答案】A
【解析】
【详解】A．自由电荷定向移动都能形成电流，故A正确；
B．电路两端有电压，且电路为闭合电路，电路中才有电流，故B错误；
C．金属导体中电流的方向为正电荷的定向移动方向，与自由电子定向移动的方向相反，故C错误；
D．导体的电阻为导体本身的一种特性，当导体两端电压为0时，通过它的电流为0，它的电阻不为0，故D错误。
故选A。
7. 某家庭电路简化后如图所示，该电路连接均正确，由该电路可知（ ）
A. a线是零线，b线是火线
B. 电能表是测量用电器总功率的仪表
C. 控制灯泡的开关可以和灯泡互换位置
D. 空气开关“跳闸”不一定是因为电路中的总功率过大
【答案】D
【解析】
【详解】A．带有开关的灯泡，开关接在火线与灯泡之间，由图得，a线是火线，b线是零线，故A不符合题意；
B．电能表是测量用电器总消耗电能的仪表，故B不符合题意；
C．控制灯泡的开关可以和灯泡互换位置，会导致开关断开后，灯泡仍与火线相连接，存在用电安全问题，故C不符合题意；
D．空气开关“跳闸”不一定是因为电路中的总功率过大，可能是电路某处短路导致，故D符合题意。
故选D。
8. 如图所示，是探究“电流通过导体时产生的热量跟哪些因素有关”的实验装置。甲、乙两图中的电源电压是相同的，图乙中R1=R2=R3=5Ω。通电相同时间后，下列说法正确的是（ ）
A. 甲图中，左右两电阻发热量之比为2：1
B. 甲图中，两电阻串联主要是为了通电时间相同
C. 乙图中，R1、R2发热量之比为4：1
D. 本实验利用了液体热胀冷缩的性质使液面升高
【答案】C
【解析】
【详解】AB．由图甲可知，两个电阻串联接入电路中，根据串联电路的特点可知，通过两个电阻的电流是相同的，通电时间也相同；根据可知在电流和通电时间相同时，电流产生的热量与电阻成正比，电阻之比为
所以左右两电阻发热量之比为1∶2，故AB错误；
C．乙图中，电阻相同，通电时间相同，根据串、并联电路电流规律结合欧姆定律，可知通过的电流是通过电流的2倍，根据可知，R1、R2发热量之比为4∶1，故C正确；
D．本实验利用了气体热胀冷缩的性质使形管的液面高度差发生变化，故D错误。
故选C。
9. 小军同学根据他在电学实验课上获得的实验数据，绘制出如图所示的图像，其中图像甲、乙分别表示电阻。根据图像信息做出下列判断不正确的是（ ）
A. 电阻为定值电阻，阻值为10Ω
B. 当通过的电流为0.2A时，消耗的电功率为0.4W
C. 当和串联在电压为9V的电路中，消耗的总功率为4.5W
D. 当和并联在电压为4V的电路中，总电流为0.5A
【答案】D
【解析】
【详解】A．由图得，甲表示的I-U图像为过原点的倾斜向上的直线，说明R1为定值电阻，由欧姆定律得，R1阻值为
故A正确，不符合题意；
B．当通过的电流为0.2A时，电压为2V，消耗的电功率为
故B正确，不符合题意；
C．当和串联在电压为9V电路中，则R1、R2的电流相等，且R1、R2的总电压为9V。由图得，当R1、R2的电流均为0.5A时，R1、R2的电压分别为5V、4V，此时R1、R2的总电压为9V，符合题意，此时电路消耗的总功率为
故C正确，不符合题意；
D．当和并联在电压为4V的电路中，R1、R2的电压均为4V；由图得，R1、R2的电流分别为0.4A、0.5A，电路总电流为
故D错误，符合题意。
故选D。
10. 某科技小组设计了一个地磅，地磅内部简化电路如图所示。其工作原理是车辆开上地磅会压缩弹簧（弹簧处于弹性限度内）引起滑片P移动，当电路的电流（为某一定值）时，电路中电铃会发出警示声（电铃可视为一个小电阻），表明车辆超重了。电源电压保持不变，电压表可反映车辆的质量值，为保护电阻。下列说法不正确的是（ ）
A. 车辆质量越小，电压表的示数越小
B. 车辆越质量越大，通过的电流越大
C. 若换用电压更大的电源，地磅的报警质量值将变大
D. 若更换更大阻值的，地磅的报警质量值将变大
【答案】C
【解析】
【详解】由图得，定值电阻R0、变阻器R串联，电压表测量定值电阻R0的电压。
A ．当车辆质量越小，车辆的重力越小，车辆对地磅的压力越小，滑片向下移动的距离越小，变阻器R接入电路中的电阻越大，电路的总电阻越大，由欧姆定律得，电路电流越小，定值电阻R0的电压越小，则电压表的示数越小，故A正确，不符合题意；
B．当车辆越质量越大，车辆的重力越大，车辆对地磅的压力越大，滑片向下移动的距离越大，变阻器R接入电路中的电阻越小，电路的总电阻越小，由欧姆定律得，电路电流越大；由串联电路电流处处相等得，通过的电流越大，故B正确，不符合题意；
C．报警电流一定，若换用更高电压的电源，在相同滑片位置（相同车辆质量）时电流会更大，更容易达到I0，从而报警所对应的质量值反而会变小，故C错误，符合题意；
D．若更换更大阻值的R0，由于报警电流一定，在相同车辆质量下电路电流减小，需要更大的车辆质量（使可变电阻更小）才能让电流达到 I0，所以报警质量值将变大，故D正确，不符合题意。
故选C。
二、填空题（本大题共5个小题，每空1分，共10分）
11. 北京时间2024年10月30日4时27分，搭载神舟十九号载人飞船的长征二号F遥十九运载火箭在酒泉卫星发射中心点火发射，发射取得圆满成功。航天员在太空依靠_______与地面通信，火箭在升空过程中能量的总量_______（选填“增大”、“减少”或“不变”）。
【答案】 ①. 电磁波 ②. 不变
【解析】
【详解】[1]电磁波的传播不需要介质，航天员在太空依靠电磁波与地面通信。
[2]由能量守恒得，火箭在升空过程中能量的总量不变。
12. 如图为宾馆房间取电房卡。将房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于电路元件中的 _____ ，房间里的电视机与电灯在电路中是 _____ 联的。
【答案】 ①. 开关 ②. 并
【解析】
【详解】[1]房卡可以控制用电器的工作，不插入插槽中，所有房间内的用电器都不工作，所以房卡相当家庭电路的开关。
[2]房间里的电视机和电灯可以单独工作工作时互不影响，所以是并联的。
13. 某太阳能热水器装有100kg、20℃的水，阳光照射一天后，水温升高到80℃，这是通过______的方式改变了水的内能。若这些能量由干木柴燃烧提供，则至少需要完全燃烧______kg的干木柴。水的比热容为，干木柴的热值为。
【答案】 ①. 热传递 ②. 2.1
【解析】
【详解】[1]水吸收热量温度升高、内能增大，这是通过热传递的方式改变了水的内能。
[2]热水器中的水吸收的热量
若水吸收的热量由干木柴燃烧提供，则
由Q放=Vq可知，需要完全燃烧干木柴
14. 小明要测额定电压为2.5V的小灯泡L的额定功率，在实验桌上连接了如图甲所示的部分实验电路。定值电阻，电源两端电压不变。请根据实验电路补充完成下面的主要实验步骤：
（1）只闭合开关S和，_______；
（2）只闭合开关S和，保持滑动变阻器接入电路的阻值不变，读出并记录电压表示数如图乙所示：
（3）根据实验测得的数据，计算出小灯泡L的额定功率_______W。
【答案】 ①. 移动滑动变阻器滑片P，使电压表示数为2.5V ②. 0.75
【解析】
【详解】（1）[1]只闭合开关S和，灯泡L、定值电阻R0与变阻器串联，电压表测量灯泡L 的电压，移动滑动变阻器滑片P，使电压表示数为2.5V ，此时灯泡L正常发光。
（3）[2]只闭合开关S和S2，电路连接方式不变，电压表测量灯泡L与定值电阻R0的总电压，保持滑动变阻器接入电路的阻值不变，灯泡L仍正常发光。由图乙得，电压表接大量程，分度值为0.5V，示数为5.5V。由串联电路电压特点得，定值电阻R0的电压为
灯泡L的额定电流为
小灯泡L额定功率
15. 如图所示的电路中，电压表所用的量程不明，闭合开关后，和的示数分别如图甲、乙所示，则两端的电压是_______V，若的灯丝突然烧断，则电压表的示数_______（选填“变大”、“变小”或“不变”）。
【答案】 ①. 3.5 ②. 变大
【解析】
【详解】[1]由电路图得，灯泡L1、L2串联，电压表V1测量电源电压，电压表V2测量灯泡L2电压。电源电压最大，电压表V1指针偏转角度比电压表V2小，则电压表V1量程选用0~15V，分度值为0.5V，示数为6V；电压表V2量程选用0~3V，分度值为0.1V，示数为2.5V。由串联电路电压特点得，L1两端的电压是
[2]若L2的灯丝突然烧断，电压表V2串联在电路中，示数几乎等于电源电压，示数变大。
三、实验题（本大题共3个小题，每空1分，共18分）
16. 按要求填空；
（1）如图1所示是小明探究通电螺线管外部磁场方向的实验。为使该通电螺线管的磁场增强，可以采取的措施是_______：如图2所示，在通电螺线管周围a、b、c三个位置画出的小磁针指向不正确的是_______；
（2）小王利用如图3所示的实验装置探究“导体在磁场中运动时产生感应电流的条件”。
①铜棒AB静止，当蹄形磁铁竖直向上运动时，灵敏电流计的指针_______（选填“会”或“不会”）偏转；
②让钢棒AB向右缓慢运动时，灵敏电流计的指针偏转的角度较小；快速运动时，指针偏转的角度较大。这说明感应电流的大小与_______有关；
③在此实验过程中，能量的转化过程是_______。
【答案】（1） ①. 增大电流 ②. c
（2） ①. 不会 ②. 导体切割磁感线的速度 ③. 机械能转化为电能
【解析】
【小问1详解】
[1]通电螺线管的磁场强弱与电流大小和线圈匝数有关，因此为使通电螺线管的磁场增强，可以增大电流。
[2]图2中，电流从螺线管的右端流入，根据安培定则可判断，通电螺线管的左端为N极，右端是S极，根据异名磁极相互吸引可知c位置小磁针指向不正确，c位置小磁针左端是N极。
【小问2详解】
[1]铜棒AB静止，当蹄形磁铁竖直向上运动时，导体AB不切割磁感线，不会产生感应电流，灵敏电流计的指针不会偏转。
[2]让铜棒AB向右缓慢运动时，灵敏电流计的指针偏转的角度较小，说明产生的电流较小；快速运动时，指针偏转的角度较大，说明产生的电流较大，可以得到感应电流的大小与导体切割磁感线的速度有关。
[3]探究“导体在磁场中运动时产生感应电流的条件”中，消耗机械能，产生电能，将机械能转化为电能。
17. 小吴和小李探究并联电路中电流的关系时，设计了如图甲所示的电路图。
（1）在闭合开关后，小吴发现电流表偏转情况如图乙所示，根据你的分析，你认为原因可能是_______。
（2）如图丙所示，闭合开关两个灯均发光，电流表测的是_______（选填“”、“”或“干路”）电流，取下灯，灯_______（选填“发光”或“不发光”），电流表A的示数将_______（选填“变大”、“变小”或“不变”）。
（3）按图甲正确连接电路后，小李测量了A、B、C三处的电流值并记录在表格中，分析表格数据可以得出并联电路电流的规律：_______。
（4）在图丙中，若要用电流表只测灯的电流，请你在图丙中只改动一根导线，完成电路的连接________（在需改动的导线上打“×”，再用笔画出重新连接后的导线）。
【答案】（1）电流表正负接线柱接反了
（2） ①. 干路 ②. 发光 ③. 变小
（3）在并联电路中，干路电流等于各支路电流之和
（4）
【解析】
【小问1详解】
在闭合开关后，由图乙得，电流表反向偏转，说明电流表的正负接线柱接反。
【小问2详解】
[1]由图丙得，L1、L2并联，电流表在干路上，测量干路电流。
[2]并联电路中各用电器互不影响，取下灯，灯发光。
[3]取下灯，只有灯发光，根据并联电路电流规律可知，电流表A的示数将变小。
【小问3详解】
由图甲得，C点在干路上，A、B点分别在支路上。由表格中数据得，C点的电流等于A、B两点的电流之和，可得结论：在并联电路中，干路电流等于各支路电流之和。
【小问4详解】
在图丙中，若要用电流表只测灯的电流，则电流表与L1串联，电路更如图所示：
18. 小彬用如图所示实验器材探究“电流与电阻的关系”，电源电压恒为3V，滑动变阻器上标有“20Ω；2A”字样，阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω、30Ω的定值电阻各一个。
（1）图中有一根导线连接错误，请在连接错误的导线上画“×”，再用笔画线把它改到正确的位置上________（导线不允许交叉）。
（2）电路改正以后，小彬实验时发现电流表示数为零，电压表示数接近3V，两电表均正常，则电路发生的故障可能是_______。
（3）第1次实验时，他用5Ω的电阻做实验，闭合开关，调节滑动变阻器的滑片，使电流表的示数为0.3A，将数据记录表格。第2次实验时，将定值电阻的阻值由5Ω调为10Ω后，小明应把滑动变阻器的滑片向_______（选填“左”或“右”）移动，使电压表示数为_______V，再读电流表的示数，但他没有移动滑动变阻器的滑片就直接读出电流表的示数，这个示数是_______A。
（4）如果要利用所提供的实验器材完成对六个定值电阻的实验探究，则电压表的示数控制不变的值应不小于_______V。
（5）正确实验，实验数据记录如下表，小彬根据表中数据得出结论：电流与电阻成反比。请你对小彬的结论写出一条评价意见：_______。
【答案】（1） （2）定值电阻断路
（3） ①. 左 ②. 1.5 ③. 0.2
（4）1.8 （5）没有说明在电压一定的情况下
【解析】
【小问1详解】
电压表应该并联在定值电阻两端，电流表与定值电阻串联，测定值电阻的电流，滑动变阻器与定值电阻应串联。如图所示：
【小问2详解】
电路改正以后，小彬实验时发现电流表示数为0，说明电路可能断路，电压表示数接近3V，说明电压表、电流表、滑动变阻器、开关与电源是通路，则与电压表并联的定值电阻断路了。
【小问3详解】
[1]根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大，探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向左端移动，使电压表的示数为不变。
[2]定值电阻R=5Ω时电路中的电流为0.3A，此时定值电阻两端的电压为
因此滑动变阻器两端的电压U滑=3V-1.5V=1.5V
进而求出滑动变阻器的电阻为
由于他没有移动滑动变阻器的滑片就直接读出电流表的示数，则电流表的示数为
【小问4详解】
研究电流与电阻的关系时，要控制电压表示数不变，当变阻器的阻值达到最大时，分压最多，定值电阻的最大阻值为30Ω，根据电路电流相等的关系
解得
则电压表的示数控制不变的值应不小于1.8V。
【小问5详解】
根据控制变量法，应控制电阻两端的电压一定，因此得出的结论应是：在电压一定时，电流与电阻成反比，所以小彬的结论缺少在电压一定时这一条件。
四、计算题（本大题共2个小题，每题6分，共12分）
19. 某学习小组设计了一种多挡位电热器，电热器的铭牌如下表所示，其内部简化的电路如图所示。其中R1、R2为阻值一定的电热丝，且R1>R2。通过控制开关S1、S2的断开或闭合状态，可以让电热器在不同挡位工作。××电热器
（1）求R1的阻值。
（2）求电热器在中挡位工作30min所消耗的电能W。
（3）若家庭电路的电压是220V，某插座的额定电流是5A，用该插座仅给该电热器供电，能否使用高挡位？说明理由。
【答案】（1）96.8Ω；（2）1.8×106J；（3）否，理由见解析
【解析】
【详解】解：（1）图中电路开关均闭合时为两电阻并联，当并联时，阻值最小，根据可得，为高挡，因R1>R2，故只有开关S1闭合时为抵挡，只有开关S2闭合时为中挡。则R1的阻值为
（2）根据可知，电热器在中挡位工作30min所消耗的电能W为
W=P中t=1000W×30×60s=1.8×106J
（3）根据题意可知，电热器在高温挡时的电流为
因为I高>5A，所以不能使用高挡位。
答：（1）R1的阻值为96.8Ω；
（2）电热器在中挡位工作30min所消耗的电能W为1.8×106J；
（3）若家庭电路电压是220V，某插座的额定电流是5A，用该插座仅给该电热器供电，不能使用高挡位，因为电流大于插座的额定电流。
20. 如图甲所示电路，电源电压恒为4.5V，滑动变阻器R的规格为“25Ω；1A”，电流表量程选择“0~0.6A”，电压表量程选择“0~3V”。小灯泡L上标有“3V”字样，小灯泡的图像如图乙所示。求：
（1）小灯泡的额定功率；
（2）当小灯泡正常发光时，滑动变阻器接入电路的阻值；
（3）闭合开关S，移动滑片P，在保证电路安全的情况下，小灯泡的最小电功率。
【答案】（1）0.75W
（2）6
（3）0.225W
【解析】
【小问1详解】
小灯泡L上标有“3V”字样，说明灯泡的额定电压为3V。由乙图知，灯泡的额定电流为0.25A，小灯泡的额定功率
【小问2详解】
由图甲得，灯泡与变阻器串联，小灯泡正常发光时滑动变阻器两端电压为
由欧姆定律得，滑动变阻器接入电路的阻值
【小问3详解】
由串联电路的分压特点可知，当滑动变阻器接入电路的电阻最大时，根据串联电路电阻越大分到的电压越大可知，滑动变阻器两端的电压最大时，灯泡两端的电压最小，而且此时流过小灯泡的电流也最小，即电流表的示数最小；电压表测量变阻器的电压，当电压表的示数最大为3V时，变阻器的电压最大，小灯泡的电功率最小，此时小灯泡两端的电压为
由图乙可知，此时流过小灯泡的最小电流是0.15A，小灯泡的最小功率是
0.12
0.16
0.28
0.10
0.24
0.34
0.24
0.24
0.48
实验次数
1
2
3
4
5
6
电阻
5
10
15
20
25
30
电流/A
0.36
0.18
0.12
0.09
0072
0.06
额定电压
220V
额定功率
低挡
500W
中挡
1000W
高挡
1500W
0.12
0.16
0.28
0.10
0.24
0.34
0.24
0.24
0.48
实验次数
1
2
3
4
5
6
电阻
5
10
15
20
25
30
电流/A
0.36
0.18
0.12
0.09
0.072
0.06
额定电压
220V
额定功率
低挡
500W
中挡
1000W
高挡
1500W
