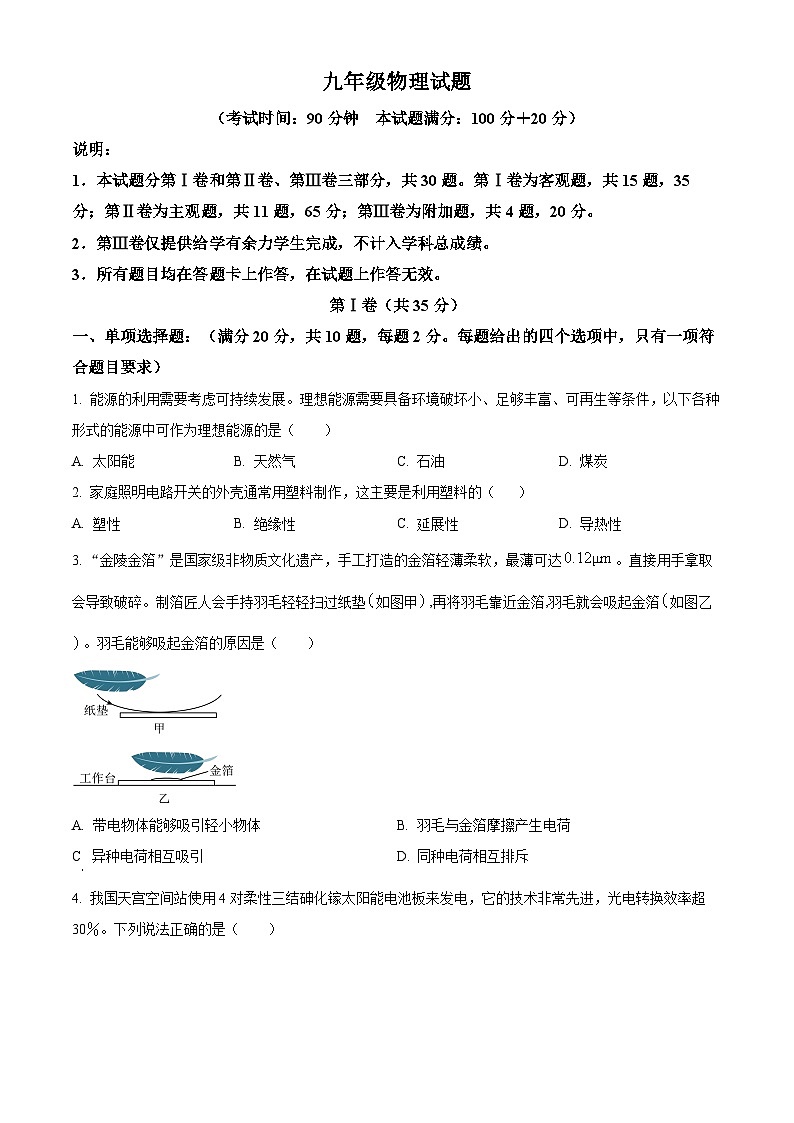

山东省青岛市崂山区2024-2025学年九年级上学期期末考试物理试题（原卷版+解析版）

这是一份山东省青岛市崂山区2024-2025学年九年级上学期期末考试物理试题（原卷版+解析版），共42页。
1．本试题分第Ⅰ卷和第Ⅱ卷、第Ⅲ卷三部分，共30题。第Ⅰ卷为客观题，共15题，35分；第Ⅱ卷为主观题，共11题，65分；第Ⅲ卷为附加题，共4题，20分。
2．第Ⅲ卷仅提供给学有余力学生完成，不计入学科总成绩。
3．所有题目均在答题卡上作答，在试题上作答无效。
第Ⅰ卷（共35分）
一、单项选择题：（满分20分，共10题，每题2分。每题给出的四个选项中，只有一项符合题目要求）
1. 能源的利用需要考虑可持续发展。理想能源需要具备环境破坏小、足够丰富、可再生等条件，以下各种形式的能源中可作为理想能源的是（ ）
A. 太阳能B. 天然气C. 石油D. 煤炭
2. 家庭照明电路开关的外壳通常用塑料制作，这主要是利用塑料的（ ）
A. 塑性B. 绝缘性C. 延展性D. 导热性
3. “金陵金箔”是国家级非物质文化遗产，手工打造的金箔轻薄柔软，最薄可达。直接用手拿取会导致破碎。制箔匠人会手持羽毛轻轻扫过纸垫如图甲,再将羽毛靠近金箔,羽毛就会吸起金箔如图乙。羽毛能够吸起金箔的原因是（ ）
A. 带电物体能够吸引轻小物体B. 羽毛与金箔摩擦产生电荷
C 异种电荷相互吸引D. 同种电荷相互排斥

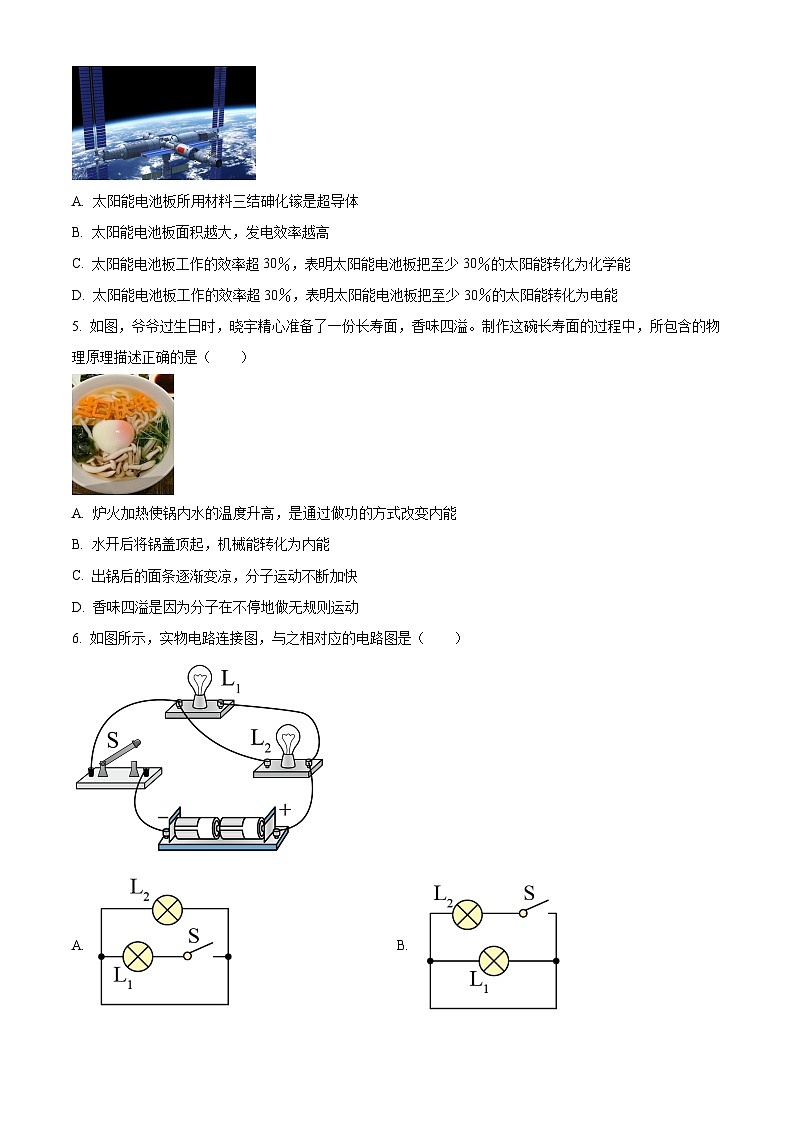

4. 我国天宫空间站使用4对柔性三结砷化镓太阳能电池板来发电，它的技术非常先进，光电转换效率超30％。下列说法正确的是（ ）
A. 太阳能电池板所用材料三结砷化镓是超导体
B. 太阳能电池板面积越大，发电效率越高
C. 太阳能电池板工作的效率超30％，表明太阳能电池板把至少30％的太阳能转化为化学能
D. 太阳能电池板工作的效率超30％，表明太阳能电池板把至少30％的太阳能转化为电能
5. 如图，爷爷过生日时，晓宇精心准备了一份长寿面，香味四溢。制作这碗长寿面的过程中，所包含的物理原理描述正确的是（ ）
A. 炉火加热使锅内水的温度升高，是通过做功的方式改变内能
B. 水开后将锅盖顶起，机械能转化为内能
C. 出锅后的面条逐渐变凉，分子运动不断加快
D. 香味四溢是因为分子在不停地做无规则运动
6. 如图所示，实物电路连接图，与之相对应的电路图是（ ）
A. B.

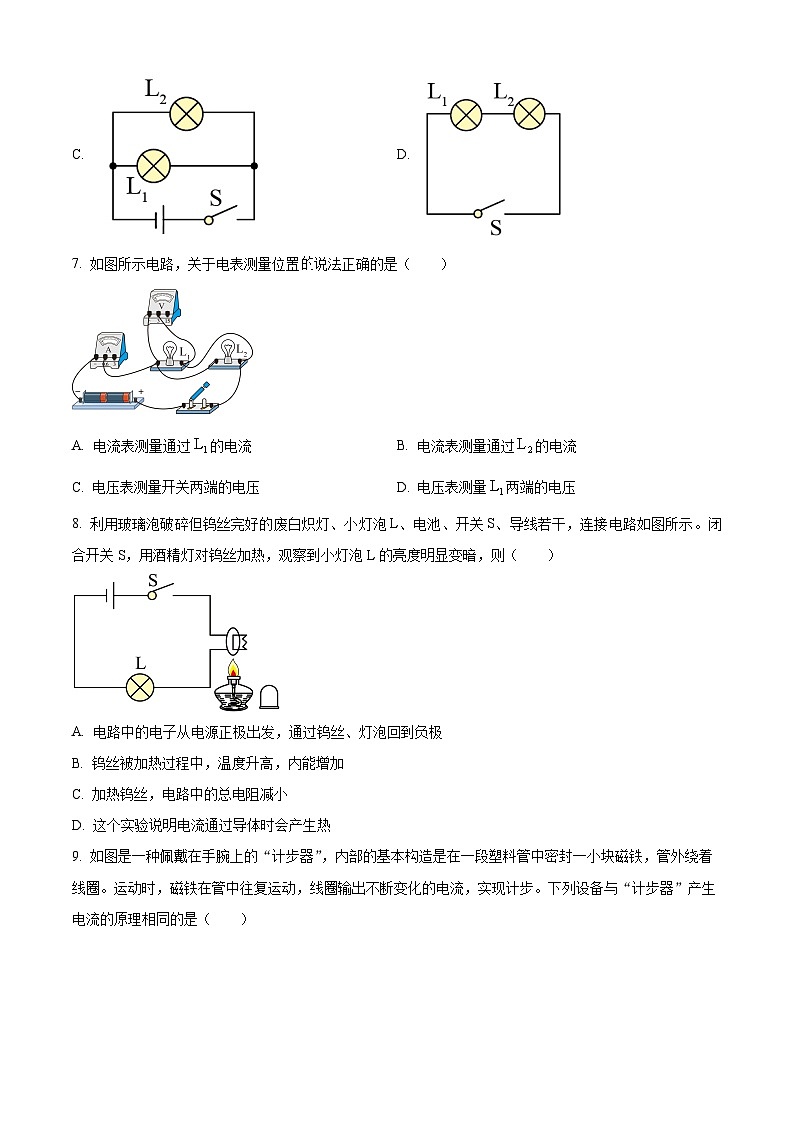

C. D.
7. 如图所示电路，关于电表测量位置说法正确的是（ ）
A. 电流表测量通过的电流B. 电流表测量通过的电流
C. 电压表测量开关两端的电压D. 电压表测量两端的电压
8. 利用玻璃泡破碎但钨丝完好的废白炽灯、小灯泡L、电池、开关S、导线若干，连接电路如图所示。闭合开关S，用酒精灯对钨丝加热，观察到小灯泡L的亮度明显变暗，则（ ）
A. 电路中的电子从电源正极出发，通过钨丝、灯泡回到负极
B. 钨丝被加热过程中，温度升高，内能增加
C. 加热钨丝，电路中的总电阻减小
D. 这个实验说明电流通过导体时会产生热
9. 如图是一种佩戴在手腕上的“计步器”，内部的基本构造是在一段塑料管中密封一小块磁铁，管外绕着线圈。运动时，磁铁在管中往复运动，线圈输出不断变化的电流，实现计步。下列设备与“计步器”产生电流的原理相同的是（ ）
A. 发电机B. 电风扇C. 汽油机D. 电水壶
10. 某品牌电视机的铭牌如图所示。如果这台电视机每天正常使用3h，一个月（30天）耗电（ ）
A. 0.45kW•hB. 450kW•h
C. 13.5kW•hD.
二、多项选择题（满分15分，共5题。每题给出的四个选项中，有2～3个选项符合题目要求，每题全选对得3分，漏选得1分，错选或不选得0分）
11. 下列关于物理概念的说法不正确的是（ ）
A. 热量总是从内能大的物体向内能小的物体传递
B. 两个用电器的电流相等，则它们一定是串联电路
C. 比热容在数值上等于单位质量的某种物质温度升高所吸收的热量
D. 做功改变内能的实质是机械能与内能的相互转化
12. 巨磁电阻（GMR）效应是指某些材料的电阻在磁场中随磁场的增强而急剧减小的现象。如图所示电路，电源电压U不超过指示灯额定电压，GMR是巨磁电阻。闭合开关、，则（ ）
A. 电磁铁B端是N极
B. 向左移动滑片P，电磁铁磁性变强
C. 向左移动滑片P，GMR两端的电压增大
D. 向右移动滑片P，指示灯会变暗
13. 如图甲所示电路，闭合开关S，两灯均发光，两个电压表的指针偏转都如图乙所示，下列说法正确的是（ ）
A. 电压表的读数为1.5V
B. 和两灯的电压之比为
C. 和两灯的电流之比为
D. 和两灯的电阻之比为
14. 探究小组用如图甲所示数字化实验设备探究水和食用油的吸热本领，装置中的两个试管分别装有100g水和100g食用油。根据实验数据绘制温度随加热时间变化的图像，如图乙。则（ ）
A. A是水
B. 比热容
C. B的比热容
D 加热3min，A吸收热量
15. 利用如图甲所示电路探究电流和电阻的关系。电源电压保持3V不变，分别将、、、、的定值电阻R连入电路。按实验要求测得通过各定值电阻的电流，描绘出图乙所示的图像。在实验中（ ）
A. 电压表示数保持不变
B. 当R的阻值是时，通过R的电流为
C. 当R的阻值是时滑动变阻器连入电路中的阻值为
D. 滑动变阻器连入电路阻值变化范围为
第Ⅱ卷（共65分）
三、填空与作图题（满分12分，共3题）
16. 当电流通过灯丝，白炽灯的灯丝就会发热发光，此过程________能转化为光能和内能。晓丽在打扫实验室卫生时偶然发现：将磁体靠近通电白炽灯的灯丝（如图所示），灯丝在晃动。产生这一现象的原因是____________。
17. 如图甲所示是测电笔的结构，图中a为电阻、b为氖管。
（1）笔中的电阻与氖管的连接方式是________（选填“串联”或“并联”）；在使用测电笔时，图乙中正确的握法是________。
（2）如图丙所示，小宇准备在屋里加装一盏灯和一个三孔插座。用试电笔测试的供电线是________线。请按照安全用电原则，将三孔插座和带开关的灯泡正确连入电路________。
18. 家中的电吹风，可以吹冷风（自然风），也可以吹热风。探究小组设计出电吹风的模拟电路（如图所示），并连接了部分导线。
（1）请用笔画线代替导线将剩余电路补充完整________。
（2）连接好的电路，只闭合开关________吹冷风，只闭合开关________既无风也不发热。
四、实验探究题（满分34分，共4题）
19. 电和磁有紧密的联系。下面是探究小组进行的一些与电和磁有关的实验。
（1）如图甲所示，接通电路后，观察到小磁针偏转，此现象说明了________；断开开关，小磁针在________的作用下又恢复到原来的位置。
（2）如图乙所示，将导线缠绕成螺线管后通电，磁场会增强。滑片位置不变时，开关在________（选填“1”或“2”）时的磁场更强。
（3）如图丙所示，在M、N之间接入________，就可以探究磁场对电流的作用，这一实验将________能转化成________能。
20. 实验中采用如图甲所示的实验装置探究影响导体电阻大小的因素，a、b、c是镍铬合金制成的三根导线，a、b长度相同但横截面积不同，a、c横截面积相同而长度不同。
（1）为了探究电阻与长度的关系，应选择________、________两根导线先后接入M、N间，通过观察________来比较导线电阻的大小。
（2）将导线a和b先后接入M、N间，发现接入a导线时电流表的示数比接入b导线时的________。
（3）将水槽中加入淡盐水，两铁钉插入盐水中（如图乙所示），将铁钉与M、N相连，不断加入盐搅拌均匀（盐水始终未达到饱和状态），获得电流表示数如图表所示。说明相同条件下，溶液的电阻与________有关。
（4）将水槽中的盐水更换为煤油，再次进行实验，会出现什么现象？请分析产生这一现象的原因：__________。
21. 利用2节干电池组成的电源，两个灯泡，开关、电流表、电压表各一和导线若干，探究电路中电流、电压规律。
（1）连接电路如图甲，探究并联电路的电流规律：
①闭合开关，发现亮，不亮，电流表有示数，可判断灯泡___________出现___________选填“短接”或“断路”。
②排除电路故障后进行实验，测得通过电流，通过的电流，则图甲中电流表的示数是___________，测量干路电流时，应当选择电流表的量程为___________ A。
③实验后，小宇发现灯泡上标注有“”，什么原因造成通过的电流不是，请说明原因：___________。
（2）如图乙，探究串联电路中电压的规律。
①请在图乙中用笔画线代替导线将电路补充完整___________。
②实验中换用不同小灯泡进行多次实验并记录数据如表。由此可得出串联电路中电压的规律为：串联电路两端的总电压等于___________。
③排除电路连接造成的误差，第___________次实验采用的是2个规格完全相同的灯泡。
22. 探究小组利用干电池4节，定值电阻3个阻值分别为5Ω、10Ω、15Ω，滑动变阻器，电流表、电压表、开关各一个，导线若干，探究电流与电压的关系。
（1）实验中，滑动变阻器的滑片向右移动时，两个电表的示数均增大，请用笔画线代替导线将甲实验电路补充完整_______。
（2）选用某一电阻进行实验，获得实验数据如表，请在图乙中画出此电阻的I-U图像_________。
（3）根据实验数据可知：实验中采用的电阻是________Ω。
（4）完成探究后，实验小组想要继续探究电流与电阻的关系。他们先将的电阻接入电路，调节滑动变阻器的滑片，使电压表示数为2V，读出电流表的示数；然后更换的电阻，向________移动滑动变阻器的滑片，使电压表示数为________V，读出电流表的示数；再换用其它电阻重复实验。实验获得的数据可以通过图丙中的图线________展示出其规律。
23. 利用如图甲所示的装置测量小灯泡正常发光时的电阻，实验中使用的电源电压为3V，小灯泡的额定电压为，灯泡正常工作时的电流表示数如图乙所示。
（1）在图甲中所示的电路中，有一根导线连错了，请在错误的导线上画“”，并用笔画出正确的连接方式__________；
（2）改正错误后进行实验，得到了如表所示的实验数据，请将表格中空缺位置填充完整；①___________，②___________；
（3）通过实验现象和数据，发现同一个灯泡越亮，灯泡的电阻越___________。灯泡的电阻产生变化的原因是灯丝的电阻随___________发生变化；
（4）实验中使用的灯泡正常工作时的功率是___________。
五、计算题（满分19分，共3题）
24. 电焊利用电流的热效应将焊条熔化，从而使金属部件连接在一起。某电焊机输出电压40V、输出功率2000W。各种橡胶绝缘铜芯导线在常温下安全载流量（长时间通电时的最大安全电流）如下表。从安全角度考虑，应选择哪种导线作为电焊机的输出导线？请计算后说明。
25. 小华尝试估测家中所使用的天然气热水器的热效率。他把家里自动洗衣机的“水量”设置为40kg，用热水器输出的热水注入洗衣机，当注入水的体积达到40L时洗衣机便会自动停止注水。已知当时自来水的温度是15℃，热水器输出热水的温度为40℃，注水前天然气表的示数是，注水后变为，天然气的热值为。求
（1）将40L自来水加热至输出温度需要的热量Q；
（2）该热水器的热效率η。
26. 如图所示，这是某品牌的即热型水龙头，它的特点是即开即有热水，无需提前预热，旋转手柄S可处于冷水档a、温水档b、热水档c，它的简要工作电路如图乙所示，虚线方框内有两个发热电阻、（方框内未画出）。已知：温水档加热功率1100W，高温档时发热电阻的总电阻是，供电电压为220V。
（1）当S旋到b挡位时，求通电10s电流产生的热量Q；
（2）求两个电阻的阻值、；
（3）请你在虚线方框内画出发热电阻的电路，并连接完整工作电路。
第Ⅲ卷（共20分）
说明：
1．下面的题目提供给学有余力的同学完成，不计入学科总成绩。请先将前面的题目进行确认，没有问题再进行本卷的解答。
2．本卷中所有选择题为多项选择题。
六、附加题（满分20分，共4题）
27. 为测出未知电阻Rx的阻值（约600Ω），小红选用电压小于3V的稳压电源、R1＝500Ω与R2＝10Ω的定值电阻、量程为3V的实验室电压表、量程为0.6A的实验室电流表等元件，设计了下面四个测量电路，其中可行的是（ ）
A. B.
C. D.
28. 如图所示是某同学设计的监测河水流速变化的装置原理图。机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动。电源电压保持4.8V不变，电压表量程为0~3V，电流表量程为0~0.6A，定值电阻，滑动变阻器的规格为“20Ω 1A”。闭合开关S，随着水流速度的变化，下列说法正确的是（ ）
A. 当水流速度增大时，电压表与电流表的示数之比不变
B. 当水流速度减小时，机翼状的探头受到水的浮力不变
C. 电阻的最大电功率为0.96W
D. 电阻的电功率的变化范围为0.54W~2.16W
29. 如图所示电路，电源电压6V保持不变，滑动变阻器R2的规格为“24Ω； 0.3A”，电压表的量程为0~3V，小灯泡额定电流为0.2A（灯丝电阻不变），闭合S1，S2接1，滑动变阻器的滑片P在最右端时电压表示数为1.5V；闭合S1，S2接2，滑动变阻器的滑片P在最右端时电压表示数为1.2V，在保证电路元件安全的前提下，下列说法正确的是（ ）

A. R1的阻值为8Ω
B. 闭合S1，S2接1时，通电1min，整个电路消耗的电能最多为135J
C. 闭合S1，S2接2时，移动滑片P，当电压表的示数为1.6V时，小灯泡正常发光
D. 闭合S1，S2接2时，滑片P从最右端向左最大范围移动，电压表示数将增大0.4V
30. 如图甲所示电路中，电源电压保持不变，，为定值电阻，为滑动变阻器，灯L上标有“8V；1.6W”。当闭合开关，断开，移动滑动变阻器的滑片至B点时，灯L正常发光，电流表示数为，此时的功率为，当闭合开关，断开，移动滑动变阻器的滑片从A点移动到B点时，电压表、示数与滑动变阻器阻值关系如图乙所示，当滑动变阻器的滑片在B点时电流表示数为，此时功率为，其中求：
（1）？
（2）电源电压U。
九年级物理试题
（考试时间：90分钟 本试题满分：100分＋20分）
说明：
1．本试题分第Ⅰ卷和第Ⅱ卷、第Ⅲ卷三部分，共30题。第Ⅰ卷为客观题，共15题，35分；第Ⅱ卷为主观题，共11题，65分；第Ⅲ卷为附加题，共4题，20分。
2．第Ⅲ卷仅提供给学有余力学生完成，不计入学科总成绩。
3．所有题目均在答题卡上作答，在试题上作答无效。
第Ⅰ卷（共35分）
一、单项选择题：（满分20分，共10题，每题2分。每题给出的四个选项中，只有一项符合题目要求）
1. 能源的利用需要考虑可持续发展。理想能源需要具备环境破坏小、足够丰富、可再生等条件，以下各种形式的能源中可作为理想能源的是（ ）
A. 太阳能B. 天然气C. 石油D. 煤炭
【答案】A
【解析】
【详解】以下各种形式的能源中可作为理想能源的是太阳能，因为它无污染，是清洁能源，还可以源源不断地从自然界获得；而天然气、石油、煤灰都是化石燃料，有污染，是不可再生能源；故A符合题意，BCD不符合题意。
故选A。
2. 家庭照明电路开关的外壳通常用塑料制作，这主要是利用塑料的（ ）
A. 塑性B. 绝缘性C. 延展性D. 导热性
【答案】B
【解析】
【详解】家庭照明电路开关的外壳通常用塑料制作，这主要是利用塑料的绝缘性，不容易导电，防止触电事故的发生，故ACD不符合题意，B符合题意。
故选B。
3. “金陵金箔”是国家级非物质文化遗产，手工打造的金箔轻薄柔软，最薄可达。直接用手拿取会导致破碎。制箔匠人会手持羽毛轻轻扫过纸垫如图甲,再将羽毛靠近金箔,羽毛就会吸起金箔如图乙。羽毛能够吸起金箔的原因是（ ）
A. 带电物体能够吸引轻小物体B. 羽毛与金箔摩擦产生电荷
C. 异种电荷相互吸引D. 同种电荷相互排斥
【答案】A
【解析】
【详解】手持羽毛轻轻扫过纸垫，羽毛由于摩擦而带上了电荷，带电物体具有吸引轻小物体的性质，羽毛与金箔靠近时，带电的羽毛可以吸引轻薄的金箔，故BCD错误，A正确。
故选A。
4. 我国天宫空间站使用4对柔性三结砷化镓太阳能电池板来发电，它的技术非常先进，光电转换效率超30％。下列说法正确的是（ ）
A. 太阳能电池板所用材料三结砷化镓是超导体
B. 太阳能电池板面积越大，发电效率越高
C. 太阳能电池板工作的效率超30％，表明太阳能电池板把至少30％的太阳能转化为化学能
D. 太阳能电池板工作的效率超30％，表明太阳能电池板把至少30％的太阳能转化为电能
【答案】D
【解析】
【详解】A．太阳能电池板所用材料三结砷化镓是半导体，故A错误；
B．太阳能电池板的光电转换效率超30％，与电池板的面积无关，太阳能电池板面积越大，发电功率越大，故B错误；
CD．太阳能电池板把光能转化成电能，以化学能的形式储存在电池中；太阳能电池板光电转换效率超30%，表明太阳能电池板能把至少30%的太阳能转化为电能，故C错误，D正确。
故选D。
5. 如图，爷爷过生日时，晓宇精心准备了一份长寿面，香味四溢。制作这碗长寿面的过程中，所包含的物理原理描述正确的是（ ）
A. 炉火加热使锅内水的温度升高，是通过做功的方式改变内能
B. 水开后将锅盖顶起，机械能转化为内能
C. 出锅后的面条逐渐变凉，分子运动不断加快
D. 香味四溢是因为分子在不停地做无规则运动
【答案】D
【解析】
【详解】A．炉火加热使锅内水的温度升高，这是通过热传递的方式改变物体的内能，故A错误；
B．水开后将锅盖顶起，水蒸气对锅盖做功，将水蒸气的内能转化为锅盖的机械能，故B错误；
C．出锅后的面条逐渐变凉，温度降低，分子运动不断减慢，故C错误；
D．香味四溢，属于扩散现象，说明分子在不停地做无规则运动，故D正确。
故选D。
6. 如图所示，实物电路连接图，与之相对应的电路图是（ ）
A. B.
C. D.
【答案】C
【解析】
【分析】
【详解】开关S在干路上，灯泡L1与灯泡L2并联，故C符合题意。
故选C。
7. 如图所示电路，关于电表测量位置的说法正确的是（ ）
A. 电流表测量通过的电流B. 电流表测量通过的电流
C. 电压表测量开关两端的电压D. 电压表测量两端的电压
【答案】D
【解析】
【详解】由图可知，两灯并联，电流表测量干路电路，电压表测量并联电路两端的电压，既是测量L1两端的电压也是测量L2两端的电压、电源电压，但不是测量开关两端的电压，故ABC错误，D正确。
故选D。
8. 利用玻璃泡破碎但钨丝完好的废白炽灯、小灯泡L、电池、开关S、导线若干，连接电路如图所示。闭合开关S，用酒精灯对钨丝加热，观察到小灯泡L的亮度明显变暗，则（ ）
A. 电路中的电子从电源正极出发，通过钨丝、灯泡回到负极
B. 钨丝被加热过程中，温度升高，内能增加
C. 加热钨丝，电路中的总电阻减小
D. 这个实验说明电流通过导体时会产生热
【答案】B
【解析】
【详解】A．根据电流方向的规定，负电荷定向移动的方向与电流方向相反，在电源外部分，电子从电源负极出发，经灯丝、钨丝、开关回到正极，故A错误；
B．酒精灯温度较高，钨丝被加热过程中，钨丝吸收热量，温度升高，内能增加，故B正确；
CD．灯丝电阻与温度有关，加热钨丝，温度升高，钨丝的电阻增大，电路中的总电阻增大，这个实验说明导体的电阻与温度有关，故CD错误。
故选B。
9. 如图是一种佩戴在手腕上的“计步器”，内部的基本构造是在一段塑料管中密封一小块磁铁，管外绕着线圈。运动时，磁铁在管中往复运动，线圈输出不断变化的电流，实现计步。下列设备与“计步器”产生电流的原理相同的是（ ）
A. 发电机B. 电风扇C. 汽油机D. 电水壶
【答案】A
【解析】
【详解】根据计步器的特点可知，运动时，磁铁在管中反复运动，切割磁感线而产生电流。因此，计步器的基本原理是电磁感应，产生电流的过程中将机械能转化为电能。
A．发电机是利用电磁感应原理来工作的，故A符合题意；
B．电风扇的主要部件是电动机，是利用通电导体在磁场中受力的作用的原理来工作的，故B不符合题意；
C．汽油机是热机，将内能转化为机械能，故C不符合题意；
D．电水壶是利用电流的热效应来工作的，故D不符合题意。
故选A。
10. 某品牌电视机的铭牌如图所示。如果这台电视机每天正常使用3h，一个月（30天）耗电（ ）
A. 0.45kW•hB. 450kW•h
C. 13.5kW•hD.
【答案】C
【解析】
【详解】电视机每天正常使用3h，一个月按30天计算消耗的电能W＝Pt＝0.15kW×3×30h＝13.5kW•h
故C符合题意，ABD不符合题意。
故选C。
二、多项选择题（满分15分，共5题。每题给出的四个选项中，有2～3个选项符合题目要求，每题全选对得3分，漏选得1分，错选或不选得0分）
11. 下列关于物理概念的说法不正确的是（ ）
A. 热量总是从内能大的物体向内能小的物体传递
B. 两个用电器的电流相等，则它们一定是串联电路
C. 比热容在数值上等于单位质量的某种物质温度升高所吸收的热量
D. 做功改变内能的实质是机械能与内能的相互转化
【答案】ABD
【解析】
【详解】A．发生热传递时，热量总是从高温物体传递给低温物体，内能大的物体的温度不一定高，故A错误，A符合题意；
B．同一电路中，通过的电流相等的两个用电器，可能是串联的，也可能是两用电器的规格相同，但它们是并联的，故B错误，B符合题意；
C．由比热容的定义可知，比热容在数值上等于1kg的某种物质温度升高所吸收的热量，故C正确，C不符合题意；
D．做功改变内能的实质是其他形式能与内能的转化（如机械能或电能与内能转化），故D错误，D符合题意。
故选ABD。
12. 巨磁电阻（GMR）效应是指某些材料的电阻在磁场中随磁场的增强而急剧减小的现象。如图所示电路，电源电压U不超过指示灯额定电压，GMR是巨磁电阻。闭合开关、，则（ ）
A. 电磁铁B端是N极
B. 向左移动滑片P，电磁铁磁性变强
C. 向左移动滑片P，GMR两端的电压增大
D. 向右移动滑片P，指示灯会变暗
【答案】BD
【解析】
【详解】A．利用安培定则可知，右手握住螺线管，四指指向螺线管中电流的方向，大拇指指向电磁铁的左端A为N极、右端B为S极，故A不符合题意；
BCD．由左图可知，滑动变阻器的滑片P向左滑动过程中接入电路中电阻变小，由可知，电路中的电流变大，此时电磁铁的磁性变强，由右图可知，巨磁电阻和灯泡串联，因巨磁电阻在磁场中随磁场的增强而急剧减小，所以，此时巨磁电阻的阻值会变小，巨磁电阻所在电路中的总电阻变小，由可知，电路中的电流变大，通过灯泡的电流变大，小灯泡两端的电压增大；由于电源电压不变，所以GMR两端的电压变小，因为P＝I2R，且灯泡的亮暗取决于实际功率的大小，所以，灯泡的实际功率变大，灯泡变亮；若向右移动滑片P，则指示灯会变暗，故C错误、BD正确。
故选BD。
13. 如图甲所示电路，闭合开关S，两灯均发光，两个电压表的指针偏转都如图乙所示，下列说法正确的是（ ）
A. 电压表的读数为1.5V
B. 和两灯的电压之比为
C. 和两灯的电流之比为
D. 和两灯的电阻之比为
【答案】CD
【解析】
【详解】由图甲可知，灯泡L1、L2串联，电压表V1测量总电压，电压表V2测量灯泡L1两端的电压；
A．两个电压表的指针位置相同，由于串联电路两端的电压等于各部分电路两端的电压之和，则电压表V1的示数大于电压表V2的示数，所以电压表V1的量程为，分度值为0.5V，示数为7.5V，即电源电压为，电压表V2的量程为，示数为1.5V，即L1两端的电压为，故A错误；
B．根据串联电路的电压特点可知，L2两端的电压
则L1和L2两灯的电压之比
故B错误；
C．串联电路中各处的电流相等，所以通过L1和L2的电流相等，即通过L1、L2两灯的电流之比为1：1，故C正确；
D．由可得，L1、L2两灯的电阻之比为
故D正确。
故选CD。
14. 探究小组用如图甲所示数字化实验设备探究水和食用油吸热本领，装置中的两个试管分别装有100g水和100g食用油。根据实验数据绘制温度随加热时间变化的图像，如图乙。则（ ）
A. A是水
B. 比热容
C. B的比热容
D. 加热3min，A吸收热量
【答案】ACD
【解析】
【详解】A．质量和初温相同的不同物质，吸收相同的热量，比热容大的升温慢，所以A是水，B是食用油，故A符合题意；
B．根据图乙，水和食用油加热相同时间吸收相同的热量，都加热6min时，A升高的温度为
B升高的温度为
则都加热6min时，有如下关系成立：，则比热容，故B不符合题意；
C．由可知，B的比热容为
故C符合题意；
D．加热6min，A吸收的热量为
加热3min，A吸收的热量只有加热6分钟的一半，即
故D符合题意。
故选ACD。
15. 利用如图甲所示电路探究电流和电阻的关系。电源电压保持3V不变，分别将、、、、的定值电阻R连入电路。按实验要求测得通过各定值电阻的电流，描绘出图乙所示的图像。在实验中（ ）
A. 电压表示数保持不变
B. 当R的阻值是时，通过R的电流为
C. 当R的阻值是时滑动变阻器连入电路中的阻值为
D. 滑动变阻器连入电路的阻值变化范围为
【答案】ABC
【解析】
【详解】A．由图乙可知，电压表的示数：
则实验中电压表示数保持不变，故A符合题意；
B．由图乙可知，当R的阻值是时，通过R的电流为，故B符合题意；
C．由图乙可知，当R的阻值是时，通过R的电流为，由欧姆定律可知电路中的总电阻
由串联电路的电阻特点可知，此时滑动变阻器接入电路的最大电阻
故C符合题意；
D．根据图乙可知，当时，电路电流为，滑动变阻器两端电压
由欧姆定律可得，滑动变阻器接入电路的最小电阻为
所以滑动变阻器连入电路的阻值范围，故D不符合题意。
故选ABC。
第Ⅱ卷（共65分）
三、填空与作图题（满分12分，共3题）
16. 当电流通过灯丝，白炽灯的灯丝就会发热发光，此过程________能转化为光能和内能。晓丽在打扫实验室卫生时偶然发现：将磁体靠近通电白炽灯的灯丝（如图所示），灯丝在晃动。产生这一现象的原因是____________。
【答案】 ①. 电 ②. 通电导体磁场中受力运动
【解析】
【详解】[1]白炽灯的灯丝发热发光，此过程电能转化为光能和内能。
[2]通电导体在磁场中会受力运动，导体的受力方向与磁场方向和电流的方向有关，所以将磁体靠近通电白炽灯的灯丝，因灯泡中有电流通过，并且是交流电，所以灯丝会受到磁场力的作用，并且受力的方向在时刻改变，所以灯丝会发生晃动。
17. 如图甲所示是测电笔的结构，图中a为电阻、b为氖管。
（1）笔中的电阻与氖管的连接方式是________（选填“串联”或“并联”）；在使用测电笔时，图乙中正确的握法是________。
（2）如图丙所示，小宇准备在屋里加装一盏灯和一个三孔插座。用试电笔测试的供电线是________线。请按照安全用电原则，将三孔插座和带开关的灯泡正确连入电路________。
【答案】（1） ①. 串联 ②. ②
（2） ①. 火线 ②.
【解析】
【小问1详解】
[1][2]测电笔中的金属比尖、电阻与氖管金属笔卡的连接方式是串联，使用时与人体、大地一起构成闭合回路；在使用测电笔时，图乙中正确的握法是②，即使用测电笔辨别火线和零线时，手指一定要接触笔尾金属体，但不能接触笔尖金属体。
【小问2详解】
[1][2]如图丙所示，用测电笔测试的供电线时，氖管发光，试电笔测试的是火线；将三孔插座接入电路时，左孔接零线，右孔接火线，上孔接地线；带开关的灯泡连入电路时，为了用电安全，开关接在火线和用电器之间，如图
18. 家中的电吹风，可以吹冷风（自然风），也可以吹热风。探究小组设计出电吹风的模拟电路（如图所示），并连接了部分导线。
（1）请用笔画线代替导线将剩余电路补充完整________。
（2）连接好的电路，只闭合开关________吹冷风，只闭合开关________既无风也不发热。
【答案】（1） （2） ①. S1 ②. S2
【解析】
【小问1详解】
家中的电吹风，可以吹冷风（自然风），也可以吹热风，这说明电动机和电热丝是并联的；开关S2在电热丝的电路中，开关S1在干路中，如下所示：
【小问2详解】
[1][2]根据实物图可知，只闭合开关S1吹冷风，只有电动机工作；只闭合开关S2，电路中无电流，既无风也不发热。
四、实验探究题（满分34分，共4题）
19. 电和磁有紧密的联系。下面是探究小组进行的一些与电和磁有关的实验。
（1）如图甲所示，接通电路后，观察到小磁针偏转，此现象说明了________；断开开关，小磁针在________的作用下又恢复到原来的位置。
（2）如图乙所示，将导线缠绕成螺线管后通电，磁场会增强。滑片位置不变时，开关在________（选填“1”或“2”）时的磁场更强。
（3）如图丙所示，在M、N之间接入________，就可以探究磁场对电流的作用，这一实验将________能转化成________能。
【答案】（1） ①. 通电导体周围存在着磁场 ②. 地磁场
（2）1 （3） ①. 电源 ②. 电 ③. 机械
【解析】
【小问1详解】
[1]这是著名的奥斯特实验，实验中，开关闭合时，通电导线周围的磁场和小磁针的磁场相互作用，使小磁针发生偏转，说明通电导体周围存在着磁场。
[2]断开开关，导线的磁场消失，小磁针在地磁场的作用下又恢复到原来的位置。
【小问2详解】
电磁铁磁性强弱与线圈匝数、电流大小有关，在电流一定时，线圈匝数越多，磁性越强，滑片位置不变时，开关在1时的磁场更强。
【小问3详解】
[1][2][3]通电导体在磁场中会受到力的作用，在M、N两接线柱间换接电源可以探究“磁场对电流的作用”的实验。闭合开关，导体的磁场和磁体的磁场相互作用，使导体运动，这一过程消耗电能，电能转化为机械能。
20. 实验中采用如图甲所示的实验装置探究影响导体电阻大小的因素，a、b、c是镍铬合金制成的三根导线，a、b长度相同但横截面积不同，a、c横截面积相同而长度不同。
（1）为了探究电阻与长度的关系，应选择________、________两根导线先后接入M、N间，通过观察________来比较导线电阻的大小。
（2）将导线a和b先后接入M、N间，发现接入a导线时电流表的示数比接入b导线时的________。
（3）将水槽中加入淡盐水，两铁钉插入盐水中（如图乙所示），将铁钉与M、N相连，不断加入盐搅拌均匀（盐水始终未达到饱和状态），获得电流表示数如图表所示。说明相同条件下，溶液的电阻与________有关。
（4）将水槽中的盐水更换为煤油，再次进行实验，会出现什么现象？请分析产生这一现象的原因：__________。
【答案】（1） ①. a ②. c ③. 电流表示数
（2）小 （3）盐水浓度 （4）见解析
【解析】
【小问1详解】
[1][2][3]导体的电阻大小与材料、长度、横截面积、温度有关，无特殊说明时，默认温度相同，题中采用控制变量法，探究电阻的大小与导体的长度关系时，应控制导体的横截面积、材料相同，长度不同，即选a、c两根导线；由于电阻的大小不好比较，所以实验中是将电阻的大小转化成电流表的示数大小来比较，即用到了转换法。
【小问2详解】
导线a和b材料及长度相同，横截面积不同，将导线a和b先后接入M、N间，发现接入a导线时电流表的示数比接入b导线时的小，说明b导线的电阻小，该实验表明：在其他条件相同时，导体横截面积越小，电阻越大。
【小问3详解】
将铁钉与M、N相连，不断加入盐搅拌均匀（盐水始终未达到饱和状态），获得电流表示数不同，说明相同条件下，溶液的电阻与盐水浓度有关。
【小问4详解】
煤油是绝缘体，不容易导电，会出现电流表没有示数现象。
21. 利用2节干电池组成的电源，两个灯泡，开关、电流表、电压表各一和导线若干，探究电路中电流、电压规律。
（1）连接电路如图甲，探究并联电路的电流规律：
①闭合开关，发现亮，不亮，电流表有示数，可判断灯泡___________出现___________选填“短接”或“断路”。
②排除电路故障后进行实验，测得通过的电流，通过的电流，则图甲中电流表的示数是___________，测量干路电流时，应当选择电流表的量程为___________ A。
③实验后，小宇发现灯泡上标注有“”，什么原因造成通过的电流不是，请说明原因：___________。
（2）如图乙，探究串联电路中电压的规律。
①请在图乙中用笔画线代替导线将电路补充完整___________。
②实验中换用不同小灯泡进行多次实验并记录数据如表。由此可得出串联电路中电压的规律为：串联电路两端的总电压等于___________。
③排除电路连接造成的误差，第___________次实验采用的是2个规格完全相同的灯泡。
【答案】（1） ①. ②. 断路 ③. ④. ⑤. 灯泡两端电压小于额定电压
（2） ①. ②. 各部分电压之和 ③. 3
【解析】
【小问1详解】
①[1][2]闭合开关后，发现亮，电流表有示数，说明支路是通路，不亮，说明支路可能断路，即可判断灯泡出现断路。
②[3][4]由图甲可知，两灯泡并联，电流表测的电流；因通过的电流，通过的电流，故图甲中电流表的示数是
根据并联电路电流规律，干路电流等于各支路电流之和，即
故测量干路电流时，应当选择电流表的量程为。
③[5]由图甲可知，两灯泡并联，电源为两节干电池串联，电源电压为3V；灯泡标注有“”，表示它的额定电压为3.8V，额定电流为0.3A，灯泡两端电压小于额定电压，不能正常发光，故通过的电流不是。
【小问2详解】
①[1]在探究串联电路中电压的规律实验中，两灯泡串联，电压表测灯泡两端电压，如下图所示：
②[2]由表中数据可知，第一次实验时可得：
第二次实验时可得：
第三次实验时可得：
因此可以得出：串联电路两端的总电压等于各部分电压之和，即。
③[3]2个规格完全相同的灯泡串联电路中，根据串联分压原理可知，两个灯泡两端电压相等，由表中数据可知，第3次实验采用的是2个规格完全相同的灯泡。
22. 探究小组利用干电池4节，定值电阻3个阻值分别为5Ω、10Ω、15Ω，滑动变阻器，电流表、电压表、开关各一个，导线若干，探究电流与电压的关系。
（1）实验中，滑动变阻器的滑片向右移动时，两个电表的示数均增大，请用笔画线代替导线将甲实验电路补充完整_______。
（2）选用某一电阻进行实验，获得实验数据如表，请在图乙中画出此电阻的I-U图像_________。
（3）根据实验数据可知：实验中采用的电阻是________Ω。
（4）完成探究后，实验小组想要继续探究电流与电阻的关系。他们先将的电阻接入电路，调节滑动变阻器的滑片，使电压表示数为2V，读出电流表的示数；然后更换的电阻，向________移动滑动变阻器的滑片，使电压表示数为________V，读出电流表的示数；再换用其它电阻重复实验。实验获得的数据可以通过图丙中的图线________展示出其规律。
【答案】（1） （2） （3）15
（4） ①. 左 ②. 2 ③. ②
【解析】
【小问1详解】
由（2）表中数据可知，电压表选用小量程；滑动变阻器的滑片向右移动时，两个电表的示数均增大，即电流表示数变大，说明电路中电流变大，滑动变阻器阻值变小，故滑动变阻器选用右下接线柱与开关串联在电路中；因电路中电流变大，根据欧姆定律可知，电阻R两端电压变大，说明电压表并联在电阻R两端，如图所示：
【小问2详解】
根据表中数据描点画出电阻的I﹣U图像，如图所示：
【小问3详解】
由表中数据可知，定值电阻R的阻值为
【小问4详解】
[1][2]实验中，当把5Ω电阻换成10Ω的电阻后，根据分压原理，电阻两端的电压变大，研究电流与电阻关系时要控制电压不变，根据串联电路电压的规律，要增大滑动变阻器两端的电压，由串联分压原理可知，要增大滑动变阻器电阻阻值，故应向左移动滑动变阻器的滑片，使电压表示数为2V，读出电流表的示数。
[3]根据可知，当电压一定时，电流与电阻的倒数成正比，故实验获得的数据可以通过图丙中的图线②展示出其规律。
23. 利用如图甲所示的装置测量小灯泡正常发光时的电阻，实验中使用的电源电压为3V，小灯泡的额定电压为，灯泡正常工作时的电流表示数如图乙所示。
（1）在图甲中所示的电路中，有一根导线连错了，请在错误的导线上画“”，并用笔画出正确的连接方式__________；
（2）改正错误后进行实验，得到了如表所示的实验数据，请将表格中空缺位置填充完整；①___________，②___________；
（3）通过实验现象和数据，发现同一个灯泡越亮，灯泡的电阻越___________。灯泡的电阻产生变化的原因是灯丝的电阻随___________发生变化；
（4）实验中使用的灯泡正常工作时的功率是___________。
【答案】（1） （2） ①. 0.3 ②. 8.33
（3） ①. 大 ②. 温度
（4）
【解析】
小问1详解】
图中电压表串联在电路中，应将电压表并联在小灯泡两端，故将小灯泡的右接线柱与滑动变阻器的左上接线柱相连，正确连接如下：
【小问2详解】
[1]小灯泡的额定电压为，灯泡正常工作时的电流表示数如图乙所示。电流表接小量程，分度值为，示数为。
[2]小灯泡正常发光的电阻
【小问3详解】
[1]通过实验现象和数据，灯泡两端的电压越大，通过的电流也越大，则其高度越亮，而灯泡的电阻也越大。
[2]灯泡两端的电压增大时，灯丝的温度随之升高，而灯丝的阻值也随着增大。则灯泡的电阻产生变化的原因是灯丝的电阻随温度发生变化。
小问4详解】
实验中使用的灯泡正常工作时的功率是
五、计算题（满分19分，共3题）
24. 电焊利用电流的热效应将焊条熔化，从而使金属部件连接在一起。某电焊机输出电压40V、输出功率2000W。各种橡胶绝缘铜芯导线在常温下安全载流量（长时间通电时的最大安全电流）如下表。从安全角度考虑，应选择哪种导线作为电焊机的输出导线？请计算后说明。
【答案】10mm2
【解析】
【详解】解：电焊机工作时电流
由表可知，应选横截面积为10mm2的导线。
答：应选横截面积为10mm2的导线。
25. 小华尝试估测家中所使用的天然气热水器的热效率。他把家里自动洗衣机的“水量”设置为40kg，用热水器输出的热水注入洗衣机，当注入水的体积达到40L时洗衣机便会自动停止注水。已知当时自来水的温度是15℃，热水器输出热水的温度为40℃，注水前天然气表的示数是，注水后变为，天然气的热值为。求
（1）将40L自来水加热至输出温度需要的热量Q；
（2）该热水器的热效率η。
【答案】（1）4.2×106J； （2）82%
【解析】
【25题详解】
水的体积为V水=40L=0.04m3
由可得，水的质量m水=ρ水V水=1.0×103kg/m3×0.04m3=40kg
水加热到输出温度40℃吸收的热量
【26题详解】
由题知，使用天然气的体积V天然气=2366.05m3-2365.89m3=0.16m3
天然气完全燃烧放出热量Q放=V天然气q=0.16m3×3.2×107J/m3=5.12×106J
热水器的热效率
26. 如图所示，这是某品牌的即热型水龙头，它的特点是即开即有热水，无需提前预热，旋转手柄S可处于冷水档a、温水档b、热水档c，它的简要工作电路如图乙所示，虚线方框内有两个发热电阻、（方框内未画出）。已知：温水档加热功率1100W，高温档时发热电阻的总电阻是，供电电压为220V。
（1）当S旋到b挡位时，求通电10s电流产生的热量Q；
（2）求两个电阻的阻值、；
（3）请你在虚线方框内画出发热电阻的电路，并连接完整工作电路。
【答案】（1）11000J
（2）44Ω，53.8Ω
（3）
【解析】
【小问1详解】
当S旋到b挡位时，电热水龙头处于温水挡，则通电10秒电流产生的热量
【小问2详解】
由题意可知，当S旋到温水档b挡位时，电路为R1的简单电路，当S旋热水c挡位时，R1与R2并联；开关处于温水档b时，电路中的总电阻
热水挡时发热电阻的总电阻是，热水当时两个电阻并联；温水档b时只有一个电阻接入电路，此电阻；根据并联电路的电阻关系
代入数据
解得
【小问3详解】
由电路图可知，当S旋到b挡位时，电路为R1的简单电路，当S旋c挡位时，R1与R2并联，即虚线方框内发热电阻并联，连接完整工作电路如图
第Ⅲ卷（共20分）
说明：
1．下面的题目提供给学有余力的同学完成，不计入学科总成绩。请先将前面的题目进行确认，没有问题再进行本卷的解答。
2．本卷中所有选择题为多项选择题。
六、附加题（满分20分，共4题）
27. 为测出未知电阻Rx的阻值（约600Ω），小红选用电压小于3V的稳压电源、R1＝500Ω与R2＝10Ω的定值电阻、量程为3V的实验室电压表、量程为0.6A的实验室电流表等元件，设计了下面四个测量电路，其中可行的是（ ）
A. B.
C. D.
【答案】A
【解析】
【详解】A．开关S1、S2都闭合，电压表测量电源电压；开关S1闭合、S2断开，Rx和定值电阻R1串联，电压表测量定值电阻R1两端的电压；因Rx的阻值（约600Ω）与R1＝500Ω的阻值相差不多，根据串联电路的分压特点可知R1两端的电压U1约小于1.5V，故利用0～3V量程的电压表能测量定值电阻R1两端的电压U1，然后根据可以求出通过定值电阻R1的电流I1；根据串联电路电流处处相等，通过Rx的电流等于通过定值电阻R1的电流，即：Ix＝I1，根据并联电路的电压特点求出Rx两端的电压Ux，最后根据求出Rx的阻值，故A符合题意；
B．开关S1断开、S2闭合，电压表测量电源电压；开关S1闭合、S2断开，Rx和定值电阻R2串联，电压表测量定值电阻Rx两端的电压；因Rx的阻值（约600Ω）与R2＝10Ω的阻值相差太大，根据串联电路的分压特点可知Rx两端的电压接近电源电压，故0～3V量程的电压表无法准确测量Rx两端的电压，故B不符合题意；
C．开关S1闭合、S2断开，Rx和定值电阻R2并联，电流表测量干路电流；S1断开、S2闭合，电流表测量Rx的电流；因电源电压小于3V，Rx与R1的阻值又较大，根据欧姆定律可知Rx和定值电阻R1并联时通过Rx和R1的电流非常小，无法利用量程为0.6A的实验室电流表测出Rx的电流和干路电流，故C不符合题意；
D．开关S1闭合、S2断开，Rx和定值电阻R1并联，电流表测量Rx的电流；开关S1断开、S2闭合，电流表测量R2的电流；因电源电压小于3V，Rx的阻值较大，根据欧姆定律可知Rx和定值电阻R1并联时通过Rx的电流非常小，通过R1的电流约0.3A，所以利用量程为0.6A的实验室电流表能通过R2的电流，但无法利用量程为0.6A的电流表测出Rx的电流，故D不符合题意。
故选A。
28. 如图所示是某同学设计的监测河水流速变化的装置原理图。机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动。电源电压保持4.8V不变，电压表量程为0~3V，电流表量程为0~0.6A，定值电阻，滑动变阻器的规格为“20Ω 1A”。闭合开关S，随着水流速度的变化，下列说法正确的是（ ）
A. 当水流速度增大时，电压表与电流表的示数之比不变
B. 当水流速度减小时，机翼状的探头受到水的浮力不变
C. 电阻的最大电功率为0.96W
D. 电阻的电功率的变化范围为0.54W~2.16W
【答案】BCD
【解析】
【详解】由图知道，定值电阻与变阻器串联，电压表测滑动变阻器的电压，电流表测电路的电流；
A．流体的压强跟流速有关，流速越大的位置，压强越小，当水流速度增大时，机翼状的探头上下表面受到的压强不同，下表面受到的压强大于上表面受到的压强，的滑片上移，接入电路的阻值减小，根据可知，电压表与电流表的示数之比表示的阻值，所以电压表与电流表的示数之比变小，故A错误；
B．机翼状的探头始终浸没在水中，根据，机翼状的探头受到水的浮力不变，故B正确；
C．根据可知，的电功率为
由上式可知，当滑动变阻器的阻值等于定值电阻的阻值时，滑动变阻器的电功率有最大值，最大值为
故C正确；
D．电路中最大电流为0.6A，则根据可知，电阻的电功率最大为
当电压表的示数为3V时，滑动变阻器接入电路中的阻值最大，此时电路中的电流最小为
电阻的电功率最小为
电阻R1的电功率的变化范围为0.54W~2.16W。故D正确。
故选BCD。
29. 如图所示电路，电源电压6V保持不变，滑动变阻器R2的规格为“24Ω； 0.3A”，电压表的量程为0~3V，小灯泡额定电流为0.2A（灯丝电阻不变），闭合S1，S2接1，滑动变阻器的滑片P在最右端时电压表示数为1.5V；闭合S1，S2接2，滑动变阻器的滑片P在最右端时电压表示数为1.2V，在保证电路元件安全的前提下，下列说法正确的是（ ）

A. R1的阻值为8Ω
B. 闭合S1，S2接1时，通电1min，整个电路消耗的电能最多为135J
C. 闭合S1，S2接2时，移动滑片P，当电压表的示数为1.6V时，小灯泡正常发光
D. 闭合S1，S2接2时，滑片P从最右端向左最大范围移动，电压表示数将增大0.4V
【答案】ACD
【解析】
【详解】AB．闭合S1，S2接1，滑动变阻器R2与定值电阻R1串联，电压表测R1两端的电压，滑片P在最右端时，滑动变阻器接入电路的电阻最大为24Ω，串联电路的电压特点可知，滑动变阻器R2两端的电压
此时电路中的电流
由欧姆定律可知，R1的阻值
由滑动变阻器的规格可知，电路中的最大电流为0.3A，由欧姆定律可知，此时R1的最大电压
则电压表安全，整个电路消耗的最多电能
故A正确，B错误；
CD．闭合S1，S2接2，滑动变阻器R2、灯泡、定值电阻R1串联，电压表测R1两端的电压，电压表示数为1.6V时电路中的电流
此时电路的电流等于灯泡的额定电流，因此灯泡正常发光；滑片P在最右端时，滑动变阻器接入电路的电阻最大为24Ω，此时电路中的电流
由欧姆定律可知，此时电路中的总电阻
由串联电路的电阻特点可知，灯泡的电阻
滑动变阻器允许通过的电流为0.3A、灯泡的额定电流为0.2A，由串联电路的电流特点可知，在保证电路元件安全的前提下，电路中的最大电流为0.2A，由欧姆定律可知，此时R1两端的电压
则电压表安全，因此滑片P从最右端向左最大范围移动的过程中，电压表的示数由1.2V增大到1.6V，则电压表示数将增大
故CD正确。
故选ACD。
30. 如图甲所示电路中，电源电压保持不变，，为定值电阻，为滑动变阻器，灯L上标有“8V；1.6W”。当闭合开关，断开，移动滑动变阻器的滑片至B点时，灯L正常发光，电流表示数为，此时的功率为，当闭合开关，断开，移动滑动变阻器的滑片从A点移动到B点时，电压表、示数与滑动变阻器阻值关系如图乙所示，当滑动变阻器的滑片在B点时电流表示数为，此时功率为，其中求：
（1）？
（2）电源电压U。
【答案】（1）2:3 （2）15V
【解析】
【小问1详解】
当闭合开关S2，断开S1时，电路为灯L与R3串联；当闭合开关S1，断开S2时，电路为R1、R2与R3串联，由可得
即
则两次电流的比值为
【小问2详解】
当闭合开关S2，断开S1，移动滑动变阻器的滑片至B点时，灯L与R3串联，因为灯L正常发光，所以电路中的电流为
又因为，所以I2＝0.3A，滑动变阻器此时接入电路的电阻为……①
当闭合开关S1，断开S2时，R1、R2与R3串联，电压表V1测R2两端的电压，V2测R2和R3两端的电压之和，移动滑动变阻器的滑片至B点时，由图乙可知，，，则滑动变阻器两端的电压为
滑动变阻器此时接入电路的电阻为……②
由①②得 ……③
滑动变阻器的滑片从A点移动到B点时，电压表V2的示数变化量为
即R1两端的电压变化量为2U0，电压表V1的示数变化量为
即R2两端的电压变化量为U0，根据串联电路的分压原理可知
所以当滑动变阻器的滑片在B点时，R2两端的电压为U0，则R1两端的电压为2U0，电源电压为……④
由③④得：U0＝1.5V，U＝15V。
加盐量/勺
1
2
3
4
电流I/A
0.08
0.14
0.2
0.28
次数
两端电压
两端电压
、两端电压
1
2
3
U/V
1.5
1.8
2.1
2.4
2.7
I/A
0.1
0.12
0.14
0.16
0.18
①
5.56
6.82
②
导线规格
导线横截面积S/
2.5
4
6
10
安全载流量I/A
28
37
47
68
加盐量/勺
1
2
3
4
电流I/A
0.08
0.14
0.2
0.28
次数
两端电压
两端电压
、两端电压
1
2
3
U/V
1.5
1.8
2.1
2.4
2.7
I/A
0.1
0.12
0.14
0.16
0.18
①
5.56
6.82
②
导线规格
导线横截面积S/
2.5
4
6
10
安全载流量I/A
28
37
47
68
