山东省青岛市崂山区2021-2022学年九年级（上）期末考试物理试题(word版含答案)

山东省青岛市崂山区2021-2022学年九年级（上）期末考试物理试题

学校:___________姓名：___________班级：___________考号：___________

一、单选题

1．他是能量守恒的发现者之一，且以他的名字命名能量或功的单位。这位科学家是（　　）

A．焦耳 B．瓦特 C．安培 D．欧姆

2．根据欧姆定律 ，下列说法中正确的是（　　）

A．电阻一定时，导体两端的电压越大，通过它的电流就越大

B．导体中的电流与导体的电阻成反比

C．导体的电阻越大，它两端的电压越大

D．一段导体的电阻与加在它两端的电压成正比

3．下列作图中，错误的是（　　）

A． B． C． D．

4．如图所示下列选项中，与电路图对应的实物连接图是（　　）

A． B．

C． D．

5．用丝绸摩擦两根玻璃棒，手持一根玻璃棒，靠近另一根被吊起的玻璃棒，如图所示。下列说法错误的是（　　）

A．丝绸摩擦过的玻璃棒带正电荷

B．丝绸摩擦玻璃棒，丝绸会得电子

C．吊起来的玻璃棒会被排斥

D．此说明同种电荷相互吸引

6．风扇是夏天家中常用的用电器之一，以下关于电风扇的说法错误的是（　　）

A．通电后，风扇会转动，电能转化为机械能

B．电风扇工作时，电机会发热，电能转化为内能

C．电风扇用久了，扇叶会脏，是因为扇叶转动时与空气摩擦生电，吸附空气中的灰尘造成的

D．电风扇工作工作时间越长，消耗电能越快

7．如图所示，在蹄形磁体的磁场中放置一根导线。利用此实验装置进行实验，下列说法正确的是（　　）

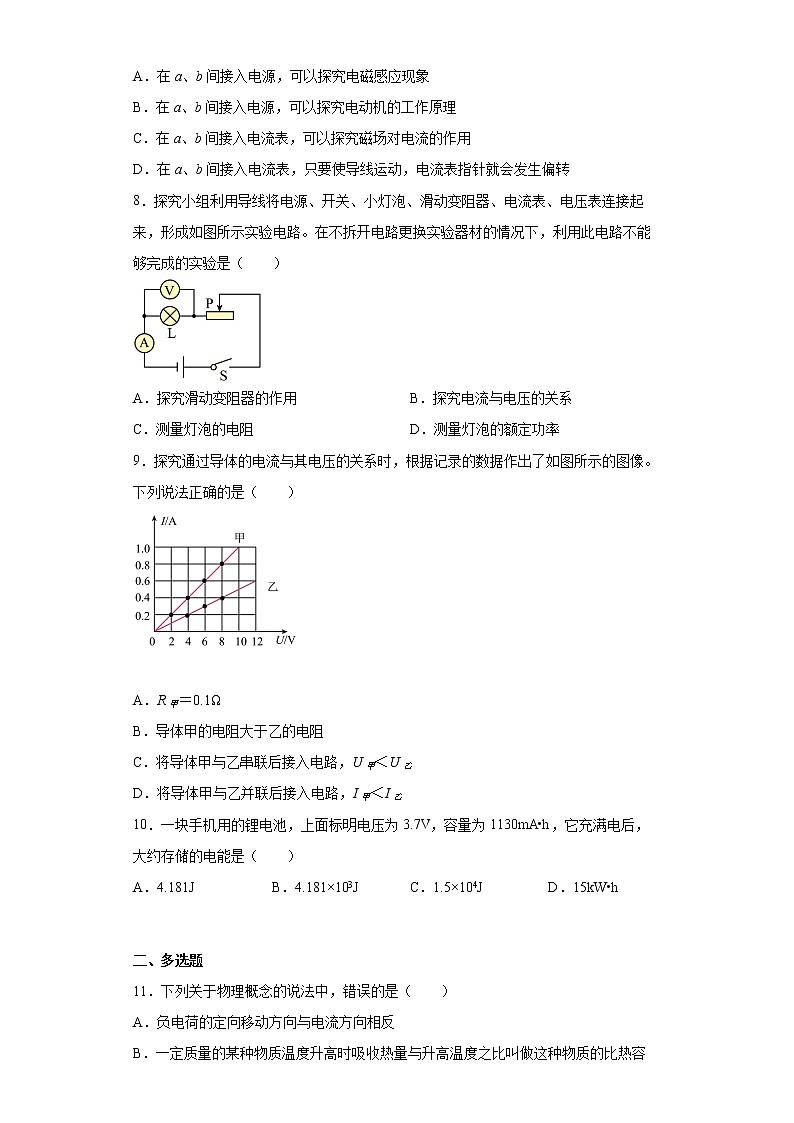

A．在a、b间接入电源，可以探究电磁感应现象

B．在a、b间接入电源，可以探究电动机的工作原理

C．在a、b间接入电流表，可以探究磁场对电流的作用

D．在a、b间接入电流表，只要使导线运动，电流表指针就会发生偏转

8．探究小组利用导线将电源、开关、小灯泡、滑动变阻器、电流表、电压表连接起来，形成如图所示实验电路。在不拆开电路更换实验器材的情况下，利用此电路不能够完成的实验是（　　）

A．探究滑动变阻器的作用 B．探究电流与电压的关系

C．测量灯泡的电阻 D．测量灯泡的额定功率

9．探究通过导体的电流与其电压的关系时，根据记录的数据作出了如图所示的图像。下列说法正确的是（　　）

A．R甲＝0.1Ω

B．导体甲的电阻大于乙的电阻

C．将导体甲与乙串联后接入电路，U甲＜U乙

D．将导体甲与乙并联后接入电路，I甲＜I乙

10．一块手机用的锂电池，上面标明电压为3.7V，容量为1130mA•h，它充满电后，大约存储的电能是（　　）

A．4.181J B．4.181×103J C．1.5×104J D．15kW•h

二、多选题

11．下列关于物理概念的说法中，错误的是（　　）

A．负电荷的定向移动方向与电流方向相反

B．一定质量的某种物质温度升高时吸收热量与升高温度之比叫做这种物质的比热容

C．人类对太阳能的应用主要是把太阳能转化为内能

D．电流通过导体产生的热跟电流成正比，跟电阻成正比，跟通电时间成正比

12．如图探究焦耳定律的实验装置，甲乙两个烧瓶中装着等质量、等温度的煤油，两瓶中的电阻R甲 < R乙。下列说法正确的是（　　）

A．闭合开关，两电阻两端的电压U甲>U乙

B．串联可以控制通过导体的电流和通电时间相同，应用了控制变量法

C．闭合开关，1min后乙瓶温度计的示数更高

D．移动滑动变阻器的滑片，可以探究电流通过导体产生热量与电流大小的关系

13．疫情期间，手持式电子测温仪最为常见，如图甲是某款电子测温仪，图乙是它内部的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻；在测人的体温时，当被测温者体温较高时，显示仪的示数也会变时临大。下列关于此测温仪的分析正确的是（　　）

A．显示仪是由电流表改装成的

B．被测温者温度越高，电路电流越大

C．热敏电阻R随着温度的升高阻值减小

D．将R0更换为阻值更大的电阻，测相同温度，显示仪示数变大

14．在“比较不同物质吸热能力”的实验中，将初温相同的水和植物油分别放入如图甲两个相同的烧杯内，用相同的电加热器同时加热。记录相关数据，并绘制出如图乙所示的图像。下列说法正确的是（　　）

A．实验应选用质量相同的水和植物油

B．实验中利用加热时间显示两种液体吸收热量的多少，运用了转换法

C．图像中的图线a表示的是水

D．如果加热的是500g水，整个过程水吸收热量6.3×104J

15．如图是一款多功能养生壶及其简化电路图，R1和R2是两个加热电阻。此电热器有高温、中温、低温三个挡位。电路中电源电压U保持不变，下列说法正确的是（　　）

A．S1闭合，S2在a处，电路中电流为

B．S1断开，S2在b处，电路的总功率是

C．S1断开，S2在a处，是中温挡

D．S1闭合，S2在b处，是高温挡

三、实验题

16．测量并联电路的电流。

实验小组想要测量并联电路各支路及干路电流的大小，连接测量电路如图甲所示。

（1）请你在图乙方框中画出此实验电路所对应的电路图______；

（2）闭合开关，发现L1亮，而L2不亮。则电路故障可能是L2______，排除故障后继续实验，电流表的示数为0.2A，可知______（填 “L1支路”、“L2支路”）的电流为0.2A；

（3）实验小组准备全部拆除电路后再次连接电路测量其它位置的电流。物理老师指出：在原电路基础上只需移动一根导线即可测量出干路电流。请找到需要移动的这根导线，在图丙中将这根导线上打上“×”，然后画出正确的连接______；

（4）移动之后，闭合开关，电流表示数如图丁所示，则另一条支路的电流是______A。

17．探究串联电路的电压特点。

实验小组想要“探究串联电路的电压特点”，设计实验电路如图甲所示。

（1）想测量L1两端的电压U1，应当将电压表并联在图甲的 _____（填 “A与B”、“B与C”或“A与C”）之间。请在图乙的实物电路中，将电压表连接在电路中，使电压表测量L1两端的电压U1______；

（2）分别测量L1两端的电压U1、L2两端的电压U2、电源两端的电压U，换用不同的灯泡进行多次实验，记录实验数据见表格。分析表格数据，可知串联电路中，电源电压等于______（写出文字描述）；

（3）将两个灯泡更换为R1=5Ω、R2=10Ω的两个电阻，多次测量后，发现两电阻两端的电压U1∶U2=1∶2，针对此，请你提出一个新的探究问题：______。

18．探究影响电阻大小的因素。

某小组探究电阻的大小与哪些因素有关。他们设计了如图所示的实验电路。电源电压不变，保持滑动变阻器滑片位置不变，分别将a、b、c、d四根电阻丝接入电路，得到表格所示的数据。

（1）在MN间分别接入b、c电阻丝，探究的是电阻跟导体的_______的关系；

（2）要探究电阻与长度的关系，可选择______（填编号）电阻丝进行实验；

（3）实验中a、b、c、d四根电阻丝的电阻由大到小排列应为______；

（4）一个同学探究电阻与横截面积的关系时将电阻丝d接入电路，读出电流表示数，然后再将电阻丝d对折后接入电路中，发现电流表示数变大。据此，他得出结论：导体的横截面积越大，电阻越小；他的这种实验方法是______（选填“正确”或“错误”）的，理由是______。

19．测量小灯泡的电功率，小灯泡的额定电压为2.5V，正常工作时电阻大约为10Ω左右，实验时采用的电源电压恒定为6V。

（1）实验室中有规格分别有“10Ω 1A”和“50Ω 2A”的滑动变阻器，此实验中应选择规格为 _____的滑动变阻器；

（2）图甲已经连接好了一部分实验电路，请你继续将实验电路连接完整______；

（3）闭合开关后，移动滑动变阻器滑片，发现灯泡亮度很暗且不发生变化，产生这一现象的原因可能是 _____；

A．灯泡出现短路

B．电流表出现短路

C．滑动变阻器连接AB两个接线柱

D．滑动变阻器连接CD两个接线柱

（4）排除故障后，移动滑动变阻器滑片，进行多次测量，记录小灯泡两端的电压和通过的电流如下表，实验中小灯泡的额定功率为______W，正常工作时电阻为______Ω，请你用描点法在图乙中画出实验中小灯泡的U﹣I图像______；

（5）完成实验后，该组同学又找来了几个阻值不同的电阻代替小灯泡，继续探究“电压不变时，电流与电阻的关系”，得到实验数据如下表所示，该组同学做完第2次实验，更换好电阻后闭合开关，应将滑动变阻器滑片P向______（填 “A”或“B”）滑动，使电压表示数为______V，才能完成第3次实验。

20．探究影响电磁铁磁性强弱的因素。

利用如图所示装置探究影响电磁铁磁性强弱的因素，A是铁块，B是电磁铁，R是定值电阻，R'是滑动变阻器。

（1）开关接1时，电磁铁有磁性将铁块A磁化，A的下端为______极；

（2）开关接1时，弹簧的长度______，向左移动滑动变阻器的滑片P，弹簧的长度变______，说明：其它条件相同时，______越大，电磁铁的磁性越强；

（3）开关接1时，移动滑动变阻器的滑片P到某位置，读出电流表示数I1。然后再将开关接2时，向______移动滑动变阻器的滑片，使电流I2＝______，就可以探究电磁铁磁性强弱与______的关系。

21．小宇将一条形磁铁的一端固定在铁架台上，另一端吸着一些小铁钉，用酒精灯给磁铁加热，如图甲所示，经过一段时间后，当磁铁被烧红时，发现铁钉纷纷落下。

（1）根据实验现象，小宇大胆设计了一个温度报警器，如图乙所示，当温度逐渐升高时，磁铁的______减弱直至消失，无法______（填“排斥”或“吸引”）弹簧开关，弹簧开关向下恢复原状，这样下面的电路就被接通，从而使电铃报警；

（2）爸爸认为小宇设计的温度报警器有不足之处，他给小宇设计了如图丙所示的温度报警器，图丁是其中电磁铁的放大图，请根据图丙，将图丁中的电流方向、电磁铁的N、S极标注出来______；

（3）请你简单叙述图丙报警器的工作过程，并写出与图乙方案相比有什么优点：

工作过程：______；

优点：______。

四、作图题

22．小雨的房间里有两盏灯，两灯互不干扰。闭合S1，壁灯L1亮；闭合S2，房间吸项灯L2亮，再闭合开关S3，L2更亮。现有一个电源、3个开关、2个灯泡、1个定值电阻和若干导线，请你设计上述电路，并将电路图画在方框内。

23．如图所示家庭电路，开关S1控制灯L；墙上还有一个三孔插座。用笔画线表示导线，按照要求，将它们连入电路。

五、填空题

24．将一个多孔位插排连接在三孔插座上，家中多种用电器连接在插排上，如图所示。这样的使用方法会使用电器的______过大，造成电路中电流过大，使插座板发热甚至燃烧，不符合安全用电原则。为防止电流过大造成的危害，一般情况下会安装______，它可以在电流过大时，自动切断电路，起到保护作用。

六、综合题

25．如图甲所示，是一种自动测定油箱内油量的装置，R0是定值电阻，R是转动式滑动变阻器，油量表是电流表改装而成。从油量表指针所指的刻度，就可以知道油箱内液面的高度，请回答：

（1）闭合开关，向油箱内加油，浮标会带动杠杆，使R的滑片向______移动，连入电路中的电阻变______，油量表示数变大，显示油量增加；

（2）正常行车过程中，油量表指示一直满偏，检查发现油箱本身完好。最可能出现下列的故障是______；

A．R0短路          B．R0断路          C．R短路          D．R断路

（3）如果使用电压表改装成油量表，依然能够达到油量增加，油量表示数增加的效果，油量表应当安装在什么位置？请你在图中把电压表的位置填在图乙合适位置上_______。

七、计算题

26．随着生活水平的提高，家用电器在日常生活中已不可缺少。某品牌电热水壶的铭牌如图所示。假定电热水壶的阻值不变。求：

（1）电热水壶正常工作时的电流是多大？

（2）如果这个电热水壶的加热盘产生的热量有90%被水吸收。在1标准大气压下，利用此电热水壶将1.2kg、温度为12℃水，加热至沸腾，需要多长加热时间。

27．如图甲所示电路，保持电源电压12V不变。图乙是电路中灯泡L的电流跟其两端电压关系的图像。灯泡正常工作时的电流是0.3A。求：

请画出每小题的等效电路图。

（1）只闭合开关S1和S2时，电路消耗的功率为1.2W。R2的阻值是多少？

（2）闭合开关S1、S2、S3，滑动变阻器移动到最右端时，电流表的示数为I＝0.5A，求滑动变阻器的最大阻值R3为多少？

（3）只闭合开关S3，保证灯泡正常工作，滑动变阻器连入电路中的电阻是多大？

参考答案：

1．A

2．A

3．D

4．B

5．D

6．D

7．B

8．B

9．C

10．C

11．BD

12．BCD

13．BCD

14．ABD

15．AD

16．          断路     L1支路          0.36

17．     A与B          各用电器两端的电压之和     串联电路中，各元件两端的电压之比是否等于各元件的电阻之比

18．     横截面积     c、d     d、c、b、a     错误     没有控制电阻丝的长度相等

19．     “50Ω 2A”          C     0.75     8.3          B     3

20．     N     变长     长     电流     右     I1     线圈匝数

21．     磁性     吸引          见详解     丙方案可以设定报警的具体温度

22．

23．

24．     总功率##总电功率

     空气开关

25．     下     小     C

26．（1）4A；（2）560s

27．（1），120Ω；（2），30Ω；（3），20Ω
