2024~2025学年湖南省岳阳市九年级上学期期末物理试卷（解析版）

这是一份2024~2025学年湖南省岳阳市九年级上学期期末物理试卷（解析版），共15页。试卷主要包含了选择题，填空题，作图与实验探究，综合题等内容，欢迎下载使用。

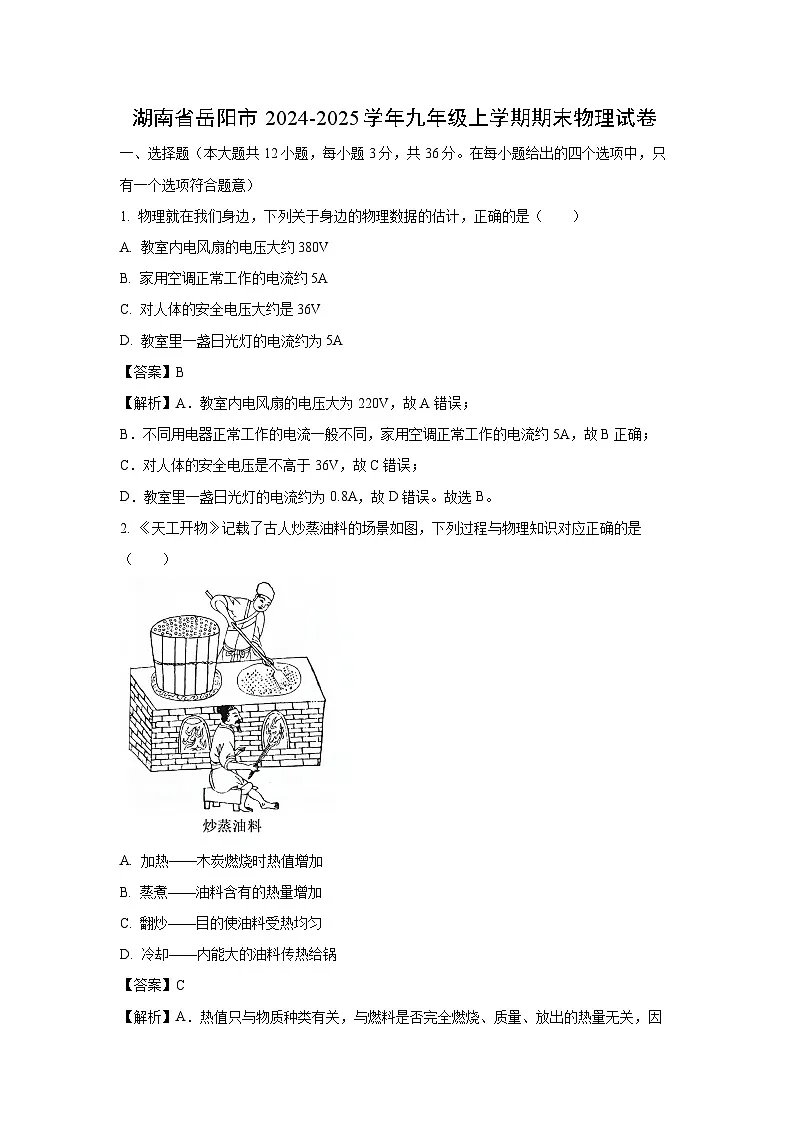

1. 物理就在我们身边，下列关于身边的物理数据的估计，正确的是（ ）
A. 教室内电风扇的电压大约380V
B. 家用空调正常工作的电流约5A
C. 对人体的安全电压大约是36V
D. 教室里一盏日光灯的电流约为5A
【答案】B
【解析】A．教室内电风扇的电压大为220V，故A错误；
B．不同用电器正常工作的电流一般不同，家用空调正常工作的电流约5A，故B正确；
C．对人体的安全电压是不高于36V，故C错误；
D．教室里一盏日光灯的电流约为0.8A，故D错误。故选B。
2. 《天工开物》记载了古人炒蒸油料的场景如图，下列过程与物理知识对应正确的是（ ）
A. 加热——木炭燃烧时热值增加
B. 蒸煮——油料含有的热量增加
C. 翻炒——目的使油料受热均匀
D. 冷却——内能大的油料传热给锅
【答案】C
【解析】A．热值只与物质种类有关，与燃料是否完全燃烧、质量、放出的热量无关，因此木炭燃烧时热值不变，故A错误；
B．蒸煮时，油料温度升高，内能增加，热量为过程量，不能说含有热量，故B错误；
C．翻炒时能使油料均匀受热，防止局部温度过高而导致食物烧焦，故C正确；
D．冷却时，温度高的油料传热给锅，故D错误。故选C。

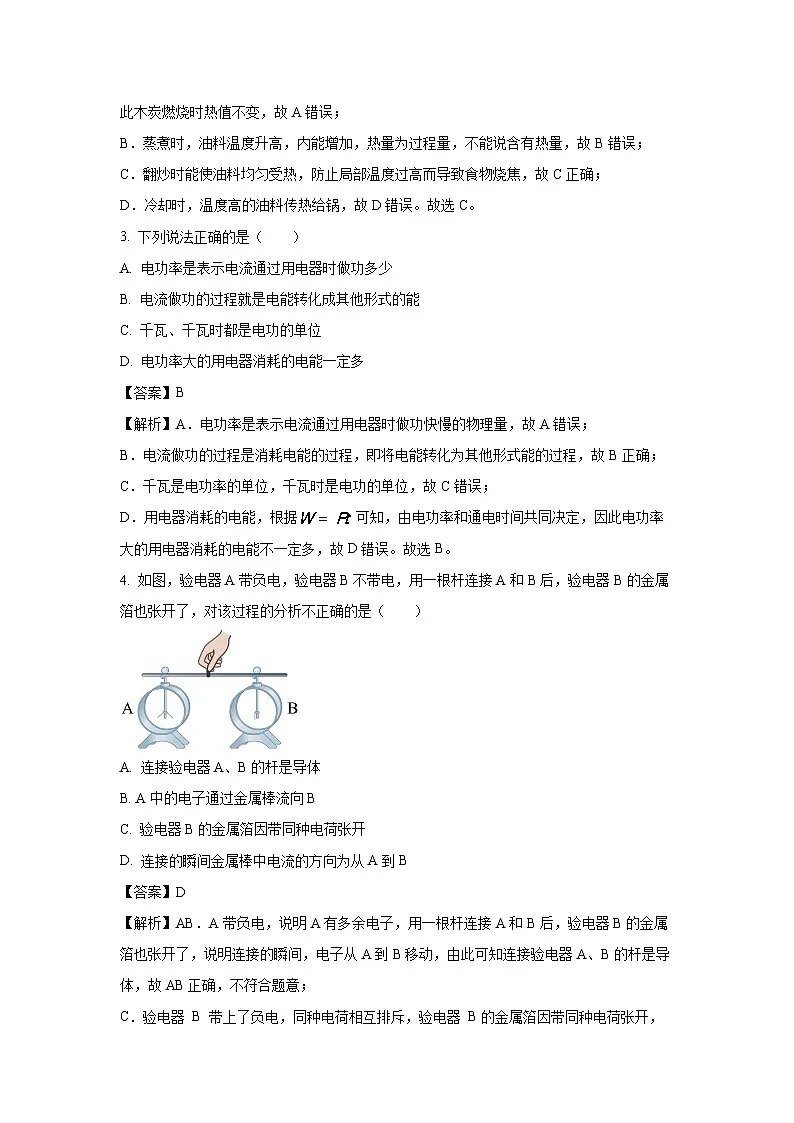

3. 下列说法正确的是（ ）
A. 电功率是表示电流通过用电器时做功多少
B. 电流做功的过程就是电能转化成其他形式的能
C. 千瓦、千瓦时都是电功的单位
D. 电功率大的用电器消耗的电能一定多
【答案】B
【解析】A．电功率是表示电流通过用电器时做功快慢的物理量，故A错误；
B．电流做功的过程是消耗电能的过程，即将电能转化为其他形式能的过程，故B正确；
C．千瓦是电功率的单位，千瓦时是电功的单位，故C错误；
D．用电器消耗的电能，根据可知，由电功率和通电时间共同决定，因此电功率大的用电器消耗的电能不一定多，故D错误。故选B。
4. 如图，验电器A带负电，验电器B不带电，用一根杆连接A和B后，验电器B的金属箔也张开了，对该过程的分析不正确的是（ ）
A. 连接验电器A、B的杆是导体
B. A中的电子通过金属棒流向B
C. 验电器B的金属箔因带同种电荷张开
D. 连接的瞬间金属棒中电流的方向为从A到B
【答案】D
【解析】AB．A带负电，说明A有多余电子，用一根杆连接A和B后，验电器B的金属箔也张开了，说明连接的瞬间，电子从A到B移动，由此可知连接验电器A、B的杆是导体，故AB正确，不符合题意；
C．验电器 B 带上了负电，同种电荷相互排斥，验电器 B的金属箔因带同种电荷张开，故C正确，不符合题意；
D．电流方向与自由电子定向移动的方向相反，所以金属棒中的瞬间电流方向B流向A，故D错误，符合题意。故选D。

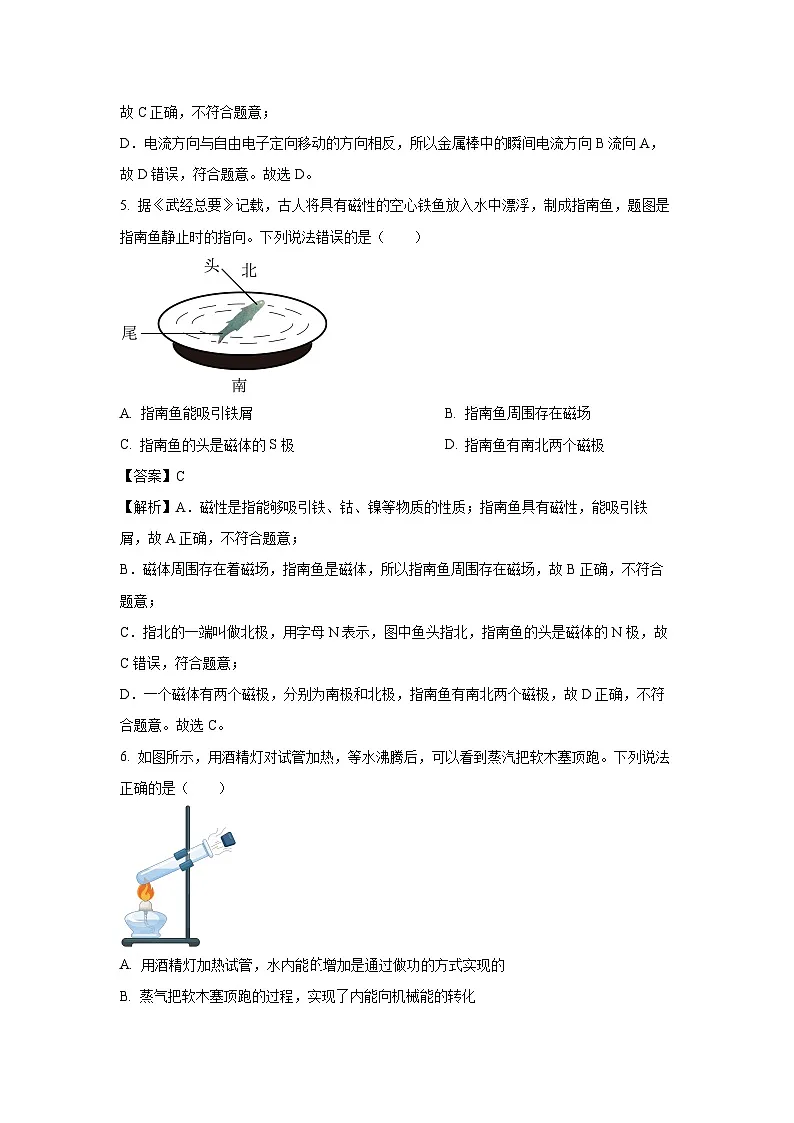

5. 据《武经总要》记载，古人将具有磁性的空心铁鱼放入水中漂浮，制成指南鱼，题图是指南鱼静止时的指向。下列说法错误的是（ ）
A. 指南鱼能吸引铁屑B. 指南鱼周围存在磁场
C. 指南鱼的头是磁体的S极D. 指南鱼有南北两个磁极
【答案】C
【解析】A．磁性是指能够吸引铁、钴、镍等物质的性质；指南鱼具有磁性，能吸引铁屑，故A正确，不符合题意；
B．磁体周围存在着磁场，指南鱼是磁体，所以指南鱼周围存在磁场，故B正确，不符合题意；
C．指北的一端叫做北极，用字母N表示，图中鱼头指北，指南鱼的头是磁体的N极，故C错误，符合题意；
D．一个磁体有两个磁极，分别为南极和北极，指南鱼有南北两个磁极，故D正确，不符合题意。故选C。
6. 如图所示，用酒精灯对试管加热，等水沸腾后，可以看到蒸汽把软木塞顶跑。下列说法正确的是（ ）
A. 用酒精灯加热试管，水内能增加是通过做功的方式实现的
B. 蒸气把软木塞顶跑的过程，实现了内能向机械能的转化
C. 蒸气把软木塞顶跑的过程，相当于汽油机的压缩冲程
D. 试管口出现的白雾是水汽化后形成的水蒸气
【答案】B
【解析】A．加热水的过程中，酒精灯火焰的温度较高，水温较低，热量从火焰转移到水，通过热传递的方式，使水的内能增加，故A错误；
BC．蒸气把软木塞顶跑的过程，水蒸气对软木塞做功，水蒸气的内能转化为软木塞的机械能，在汽油机的做功冲程中，内能转化为机械能，故B正确，C错误；
D．水蒸气把软木塞向上冲起时，水蒸气的内能减少，温度降低，液化为小水滴，在试管口形成“白雾”，故D错误。故选B。
7. 为了减少炒菜时对油烟的吸入，厨房里安装了一台抽油烟机。抽油烟机上面的照明灯和电动机既可以同时工作又可以独立工作。以下关于抽油烟机内部电路设计，你认为符合要求的是（ ）
A. B.
C. D.
【答案】A
【解析】在抽油烟机中，照明灯和电动机既可以同时工作又可以独立工作，这说明它们之间工作状态互不影响。根据并联电路的特点，各支路的用电器都可以独立工作，互不影响，因此照明灯和电动机应该并联连接。同时，开关应控制其对应的用电器，所以照明灯由其对应的开关控制，电动机由其对应的开关控制，且照明灯和电动机并联后再接入电路。故选A。
8. 如图所示是一种自动测定油箱内油面高度的装置。R2是滑动变阻器，它的金属滑片连在杠杆端，闭合开关S，从油量表指针所指的刻度就可以知道油箱内油面的高度，下列说法正确的是（ ）
A. R1和R2是并联的
B. 油量表是电流表改装而成的
C. 油位越高，通过R2的电流越小
D. 油位越低，R2接入电路的电阻越小
【答案】B
【解析】A．如图，R1和R2依次连接在电路中，是串联的，故A错误；
B．如图，油量表串联在电路中，是电流表改装而成的，故B正确；
C．油位越高，杠杆左端越高，右端越低，R2阻值越小，电路总电阻越小，电源电压不变，所以，通过R2的电流越大，故C错误；
D．油位越低，杠杆左端越低，右端越高，R2接入电路的阻值越大，故D错误。故选B。
9. 题图是小明自制的能量转化学具。当接通电路后甲风扇转动，其产生的风带动乙风扇转动，使LED灯发光。关于该学具说法正确的是（ ）
A. 装置中LED发光是靠电池直接提供电能
B. LED灯是由超导材料制成的
C. 该装置中甲风扇转动与发电机的原理相似
D. 该装置用到了电磁感应的原理
【答案】D
【解析】A．装置中LED发光是靠乙风扇转动产生的电能来提供电能的，故A错误；
B．LED灯是由半导体材料制成的，故B错误；
CD．该装置中甲风扇转动与电动机的原理相似，乙风扇转动与发电机的原理相似，发电机的原理是电磁感应，故C错误，D正确。故选D。
10. 如图甲所示，闭合开关，两灯泡正常发光，且两个完全相同的电流表指针偏转均如图所示，下列说法正确是的（ ）
A. 灯泡L1和L2是串联的
B. 电流表A1测量通过灯泡L2的电流
C. 通过灯泡L1的电流1.5A
D. 通过灯泡L2的电流是0.3A
【答案】D
【解析】AB．由实物图知，两灯泡并联，A1测干路电流，A2测L2支路电流，故AB错误；
CD．因为并联电路中干路电流等于各支路电流之和，所以干路电流应大于支路电流，而电流表A1和A2的指针所指位置相同，所以A2使用0-0.6A量程，A1使用0-3A量程，由图乙可知，A1的示数为1.5A，A2的示数为0.3A，即I2=0.3A，通过L1的电流
I1=I-I2=1.5A-0.3A=1.2A，故C错误，D正确。故选D。
11. 甲、乙两只普通照明灯泡的铭牌如图，下列说法中正确的是（ ）
A. 两灯均正常发光时，甲灯消耗的电能较多
B. 两灯均正常发光时，甲灯的电阻小于乙灯的电阻
C. 两灯串联在220V电路中，甲灯比乙灯亮
D. 两灯并联在110V电路中，一样亮
【答案】C
【解析】A．根据可知，不知道通电时间，是无法确定消耗电能多少的。故A错误；
B．甲的额定功率小于乙的额定功率，二者额定电压相等，根据可知，甲的电阻大于乙的电阻。故B错误；
C．二者串联，通过的电流相等，甲的电阻大于乙的电阻，根据可知，甲的实际功率大，在相等的时间内转化的光能多，所以甲更亮一些。故C正确；
D．灯的亮度由其实际功率决定，当两灯都正常发光时，实际功率等于额定功率。甲的额定功率小于乙的额定功率，故乙灯亮。故D错误；
12. 2024年9月10日，中国电信科技巨头华为公司正式发布三折叠屏手机——MateXT非凡大师，并于2024年9月20日上午10.0分正式上市销售。但是手机在出厂前，要对屏幕进行抗撞击试验。利用如图甲所示的传感电路进行测试。在测试时，将手机样品（不计质量）平放在压力传感器上，闭合开关S，自由释放重物，撞击后手机样品屏幕仍完好无损。从重物开始下落到撞击样品的过程中，记录了电流表的示数I随时间t变化的图像如图乙所示，压力传感器的电阻R随压力F变化规律的图像如图丙所示。已知电源电压为22V，定值电阻。下列说法正确的是（ ）
A. 压力越大，压力传感器的电阻越大
B. 压力越大，定值电阻两端电压变小
C. 重物落到手机样品屏幕前，压力传感器的电阻为110Ω
D. 当压力增大到600N时，此时电路中的电流是1.1A
【答案】D
【解析】AB．分析电路可知，压力传感器的电阻R和定值电阻串联，电流表测电路电流。由图丙可知，压力越大，压力传感器的电阻越小，则总电阻越小，根据可知电路中电流越大，根据可知定值电阻两端电压越大，故AB错误；
C．由图乙可知，重物落到手机样品屏幕前，电流为0.2A，总电阻为
则压力传感器的电阻为。故C错误；
D．当压力增大到600N时，压力传感器的电阻，此时电路中的电流为
，故D正确。故选D。
二、填空题（本大题共4小题，每空2分，共18分）
13. 如图所示，玻璃板的下表面接触水面，向上拉动时会发现弹簧测力计示数大于玻璃板的重力，这个现象说明分子间存在___________（选填“引力”或“斥力”）﹔放学后老师都向教室内喷洒消毒液进行消毒，一会儿走廊里的人就能闻到消毒液的气味，这属于___________现象。
【答案】引力 ； 扩散
【解析】分子间存在相互作用的引力和斥力，玻璃板的下表面接触水面，向上拉动时会发现弹簧测力计示数大于玻璃板的重力，这个现象说明分子间存在引力。
闻到消毒液的气味，这是因为分子在不停地做无规则运动，这属于扩散现象。
14. 如图所示的是无线蓝牙耳机及其收纳盒，耳机没电时，可以将单只或一对耳机放入收纳盒中进行充电，此时耳机相当于电路中的__________，两只耳机的电路连接方式是_________联。
【答案】用电器 ；并
【解析】电源是提供电能的装置，用电器是消耗电能的装置，当把耳机放入收纳盒充电时，收纳盒给耳机提供电能，耳机消耗电能，所以耳机相当于用电器；
两只耳机工作时互不影响，根据并联电路的特点，在并联电路中各支路用电器互不影响，所以两只耳机的电路连接方式是并联的。
15. 如图甲所示是便携式封口机，工作时利用电流的___________效应，使发热电阻温度快速升高，熔化塑料包实现封口。如图乙所示是其原理电路图，封口机的电源电压是3 V，发热电阻R的阻值为1 Ω，闭合开关，则10s内产生___________J的热量。若封口时总是把塑料袋烫坏，应将发热电阻换成阻值更___________（选填“大”或“小”）的电阻。
【答案】热 ； 90 ； 大
【解析】便携式封口机工作时利用电流的热效应，将电能转化为内能。
10s内发热电阻R产生的热量为
若封口时总是把塑料袋烫坏，应将发热电阻换成阻值更大的电阻，使封口机工作时产生的热量较少。
16. 2024年10月22日8时10分，长征六号运载火箭在太原卫星发射中心一飞冲天（如图），随后成功将“天平三号”卫星送入预定轨道，发射任务取得圆满成功。发射火箭的燃料具有_________大，燃料燃烧时将化学能转化为_________能。
【答案】热值 ； 内
【解析】火箭发射时选用液态氢做燃料，是因为液态氢的热值高，完全燃烧相同质量的燃料时，液态氢可以释放更多的热量。燃料燃烧过程中，将化学能转化为燃气的内能。
三、作图与实验探究（本大题共5小题，作图每个2分，其余每空2分，共28分）
17. 根据实物图，在虚线框内画出电路图。
【答案】见解析
【解析】分析实物图可知，电路中电源、开关、滑动变阻器和灯泡串联，所以电路图中电源、开关、滑动变阻器和灯泡串联，如下图所示：
18. 在图中，请你标出小磁针的N极和A点的磁感线方向．
【答案】见解析
【解析】电流由右侧流入，由安培定则知电磁铁的左侧为N极，右侧为S极；由磁极间的相互作用可知小磁针左侧为N极，右侧为S极．通电螺线管外部磁感线由N极指向S极．故答案如图：
19. 利用如图所示的装置探究“导体产生的热量与电阻大小的关系”，烧瓶中铜丝电阻小于镍铬合金丝电阻。
（1）实验中两金属丝产生热量的多少是通过观察________反映出来的；
（2）为了便于比较两根电阻丝通过电流后产生热量的多少，A、B两瓶中要装入________相等、初温相同的同种液体。为了在较短时间内达到明显的实验效果，实验时应选用________（选填“煤油”或“水”）装在烧瓶中；
（3）通电一定时间后，可以看到B瓶中煤油温度升得高，这表明在相同时间内，电流相同的情况下，导体的电阻越________，电流通过导体时产生的热量越多。
【答案】（1）温度计示数的变化 （2） 质量；煤油 （3）越大
【解析】小问1】电阻丝产生热量的多少可以通过温度计示数的变化反映出来，电阻丝产生热量的多少转化为温度计示数的变化，本实验应用了转换法。
【小问2】为了便于比较两根电阻丝通过电流后产生热量的多少，由控制变量法可知，A、B两瓶中要装入质量相等、初温相同的同种液体。
为了在较短时间内达到明显的实验效果，实验时选用煤油而不选水，是因为煤油的比热容小于水的比热容，相同条件下，煤油吸热升温比水快。
【小问3】闭合开关，通电一定时间后，可以看到B瓶中煤油温度升得高，由转换法可知，镍铬合金丝电阻产生的热量多；两电阻串联接入电路，烧瓶中铜丝电阻小于镍铬合金丝电阻，两电阻丝串联的目的是控制通过电阻丝的电流与通电时间相同，所以可以得出结论：在相同时间内，电流相同的情况下，导体的电阻越大，电流通过导体时产生的热量越多。
20. 在探究串联电路中电压的规律时，小明设计的电路如图甲所示。根据电路图把电压表分别接入到AC、AB、BC两点之间，测出它们的电压。
（1）连接电路时，开关应处于________（选填“闭合”或“断开”）状态；
（2）进行实验时，小明发现电压表指针如图乙所示。则出现这种情况的原因是________；
（3）小明改变电源电压和小灯泡进行三次实验，测量的数据如表所示。第3次实验BC间的电压值如图丙所示，为________V；
（4）根据该实验测得的数据，可以得出的实验结论是：在串联电路中，电路两端的总电压等于________两端电压之和。
【答案】（1）断开 （2）电压表正负接线柱接反了 （3）2.5 （4）各部分电路
【解析】【小问1】连接电路时，为保护电路，开关应处于断开状态。
小问2】进行实验时，小明发现电压表指针如图乙所示，即指针反向偏转，则出现这种情况的原因是：电压表正负接线柱接反了。
【小问3】第3次实验BC间的电压值如图丙所示，电压表选用小量程，分度值为0.1V，电压为2.5V。
【小问4】根据该实验测得的数据有0.7V+0.7V＝1.4V，1.1V+1.7V＝2.8V，1.5V+2.5V＝4.0V，故可以得出的实验结论是：在串联电路中，电路两端的总电压等于各部分电路两端电压之和。
21. 用如图甲所示的电路测量未知电阻Rx的阻值（阻值约为10Ω），电源电压为3V。
（1）请用笔画线代替导线，将电路连接完整，要求：滑动变阻器的滑片向右滑动时，电流表的示数变小________；（导线不允许交叉）
（2）闭合开关，移动滑动变阻器的滑片至某一位置，电压表示数为2.7V，电流表示数是0.3A，则测得未知电阻Rx＝________Ω；
（3）另一组同学利用图乙所示电路也完成了该实验，电源电压不变，滑动变阻器的最大阻值为R0，a、b为滑动变阻器两端点，请把实验步骤补充完整。
①闭合开关S，移动滑动变阻器滑片P至a端，读出电压表示数U1；
②闭合开关S，________，读出电压表示数U2。
则待测电阻的表达式Rx＝________。（用R0、U1、U2表示）
【答案】（1）见解析 （2）9 （3）移动滑动变阻器滑片P至b端；
【解析】【小问1】滑动变阻器的滑片向右滑动时，电流表的示数变小，由可知电路的总电阻变大，由电阻的串联可知滑动变阻器阻值变大，故滑动变阻器选用左下接线柱与Rx串联在电路中，如下图所示：
【小问2】闭合开关，移动滑动变阻器的滑片至某一位置，电压表示数为Ux=2.7V，电流表示数为Ix=0.3A，则测得未知电阻
【小问3】②闭合开关S，移动滑动变阻器滑片P至b端，读出电压表示数U2；此时Rx与滑动变阻器最大阻值串联，电压表测Rx两端电压。
③在步骤①中，闭合开关S，移动滑动变阻器滑片P至a端，电路为只有Rx的简单电路，电压表测电源电压为U1；由串联电路电压的规律可知滑动变阻器两端电压为U滑=U1-U2
根据串联分压原理有，即，解得
四、综合题（本大题共2小题，第22题8分，第23题10分，共18分）
22. 折叠卡式炉具有重量轻，燃烧效率高，携带方便的优势，是露营爱好者常选的炉具装备之一，它不仅能解决户外吃上热饭的问题，更能提升户外露营的幸福指数。某款折叠卡式炉，采用丁烷气体作为燃料，气罐中装有足量的丁烷，在炉头处完全燃烧可每秒释放3500J的热量。若1标准大气压下烧开水壶中初温为25℃、质量为1kg的水用时仅需3分钟。则：
（1）壶中水烧开需要吸收多少J热量？
（2）此款卡式炉烧水的热效率是多少？[水的比热容c＝4.2×103J/（kg·℃）]
【答案】（1）3.15×105J （2）50%
【解析】【小问1】1标准大气压下的沸点为100℃，壶中水烧开需要吸收的热量Q吸=cm（t-t0）=4.2×103J/（kg·℃）×1kg×（100℃-25℃）=3.15×105J
【小问2】丁烷在炉头处完全燃烧可每秒释放3500J的热量，3分钟丁烷气体完全燃烧放出的热量Q放=3500J/s×3×60s=6.3×105J，此款卡式炉烧水的热效率
23. 如图甲所示为一个超声波加湿器，如图乙所示为其内部湿度监测装置的简化电路图。已知电源电压为12V，定值电阻的阻值为30Ω。
（1）如图丙所示为湿敏电阻R的阻值随湿度变化的关系，当湿度增加时，湿敏电阻R的电阻大小会______，电流表的示数会______；
（2）当电压表示数为9V时，空气湿度为多少______？（写出必要的文字说明、表达式及最后结果）
【答案】（1）增大 ；减小 （2）80%
【解析】【小问1】分析电路可知，定值电阻和湿敏电阻R串联，电压表测湿敏电阻R的电压，电流表测电路电流。由图丙可知，当湿度增加时，湿敏电阻R的电阻大小会变大，则总电阻变大，根据可知电流表的示数会变小。
【小问2】当电压表示数为9V时，根据串联分压规律，电压为
此时电流为
则湿敏电阻R的电阻为
由图丙可知，此时湿度为80%。次数
AC间的电压UAC/V
AB间的电压UAB/V
BC间的电压UBC/V
1
1.4
0.7
0.7
2
2.8
1.1
1.7
3
4.0
1.5
