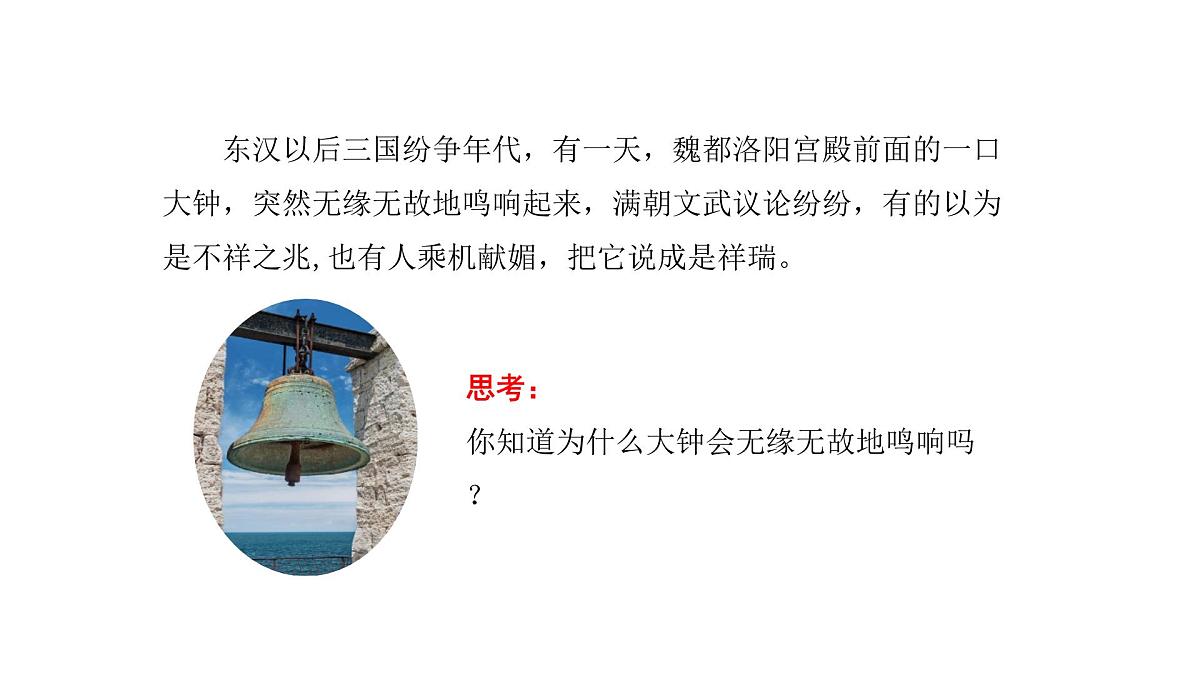

思考：你知道为什么大钟会无缘无故地鸣响吗？
东汉以后三国纷争年代，有一天，魏都洛阳宫殿前面的一口大钟，突然无缘无故地鸣响起来，满朝文武议论纷纷，有的以为是不祥之兆,也有人乘机献媚，把它说成是祥瑞。

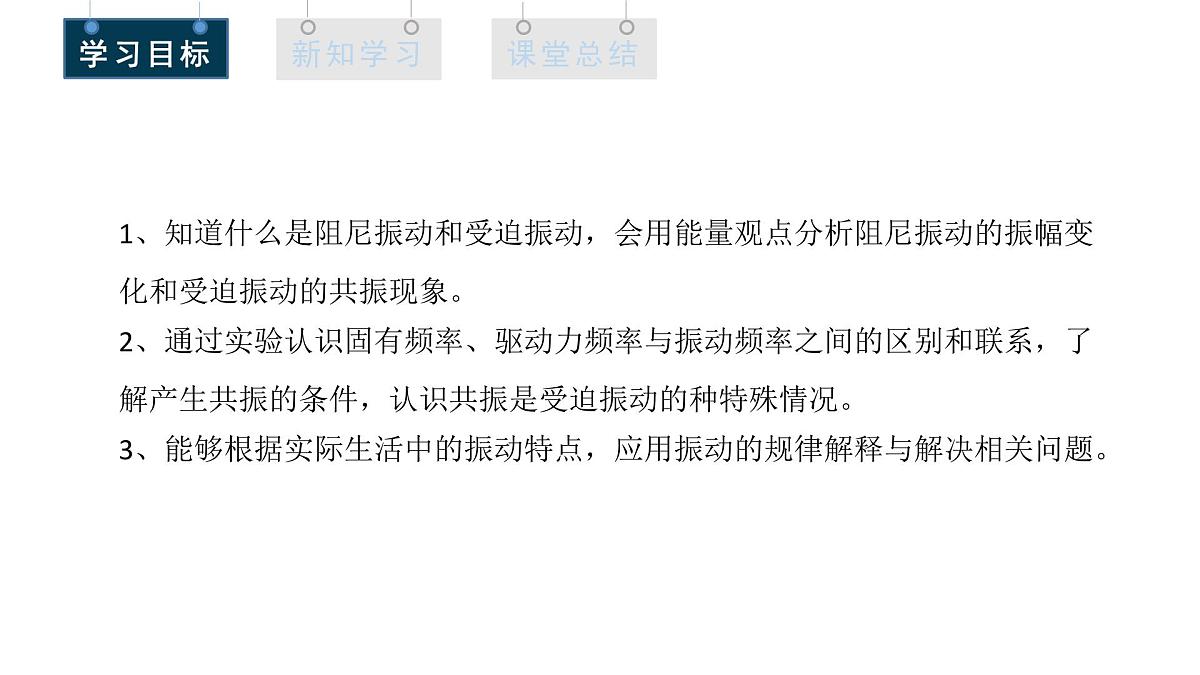

1、知道什么是阻尼振动和受迫振动，会用能量观点分析阻尼振动的振幅变化和受迫振动的共振现象。2、通过实验认识固有频率、驱动力频率与振动频率之间的区别和联系，了解产生共振的条件，认识共振是受迫振动的种特殊情况。3、能够根据实际生活中的振动特点，应用振动的规律解释与解决相关问题。

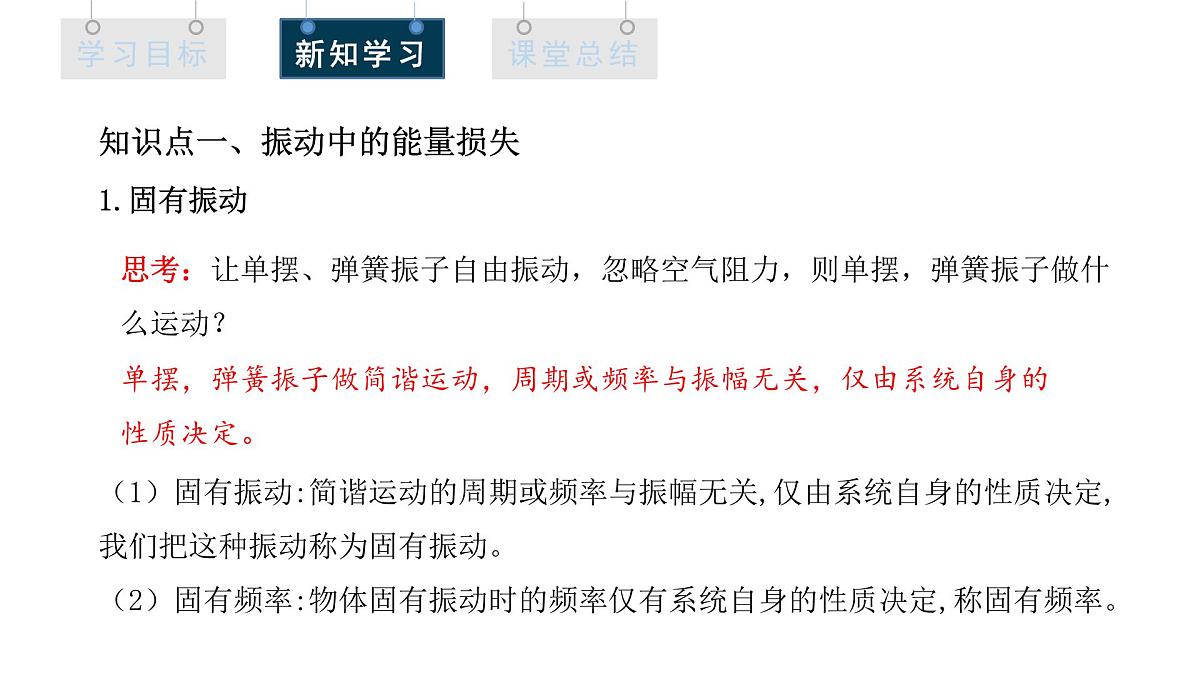

知识点一、振动中的能量损失
思考：让单摆、弹簧振子自由振动，忽略空气阻力，则单摆，弹簧振子做什么运动？
单摆，弹簧振子做简谐运动，周期或频率与振幅无关，仅由系统自身的性质决定。
（1）固有振动:简谐运动的周期或频率与振幅无关,仅由系统自身的性质决定,我们把这种振动称为固有振动。 （2）固有频率:物体固有振动时的频率仅有系统自身的性质决定,称固有频率。

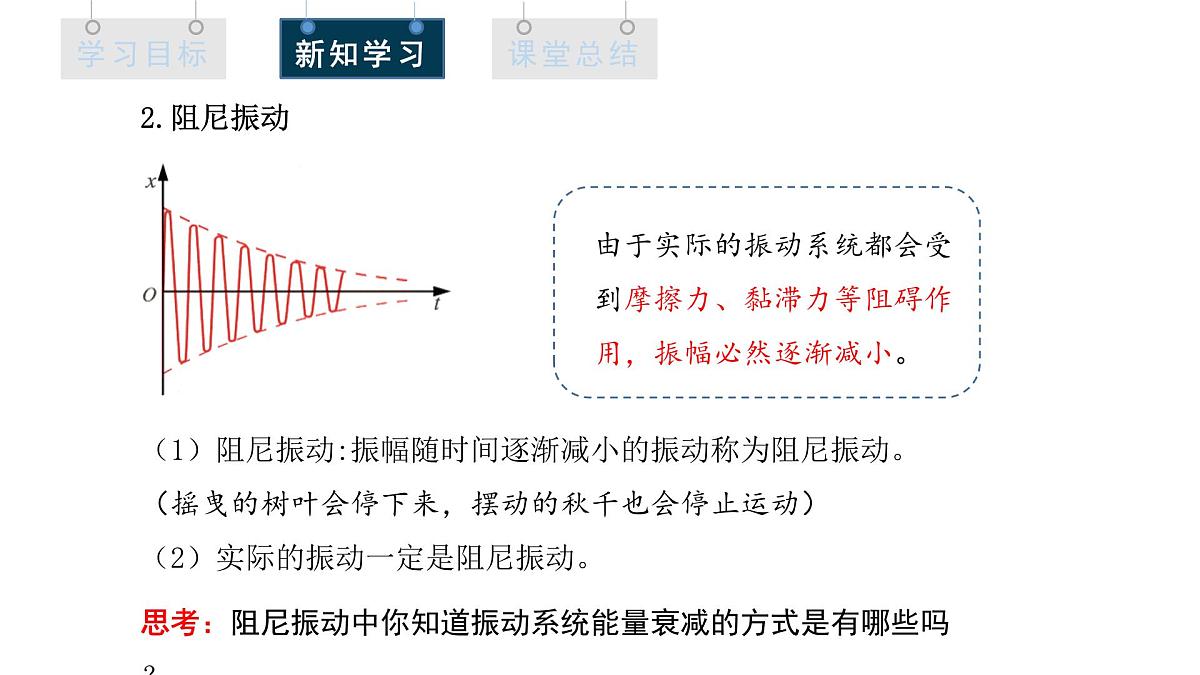

（1）阻尼振动:振幅随时间逐渐减小的振动称为阻尼振动。（摇曳的树叶会停下来，摆动的秋千也会停止运动）（2）实际的振动一定是阻尼振动。
思考：阻尼振动中你知道振动系统能量衰减的方式是有哪些吗？

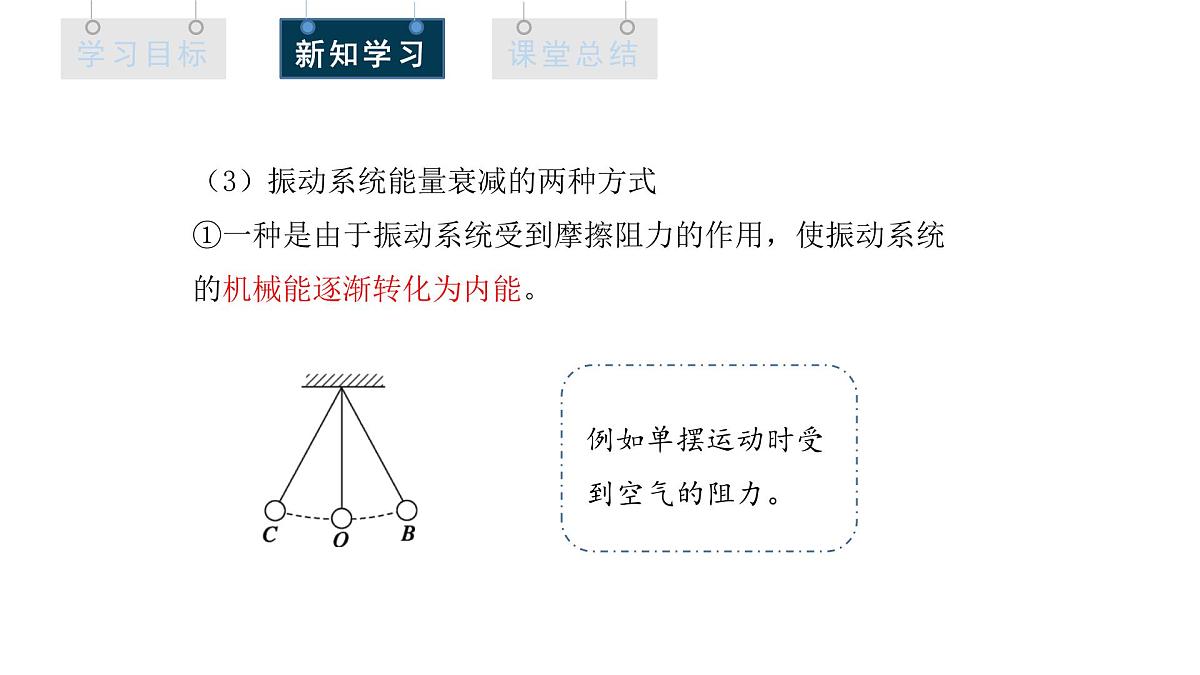

（3）振动系统能量衰减的两种方式①一种是由于振动系统受到摩擦阻力的作用，使振动系统的机械能逐渐转化为内能。

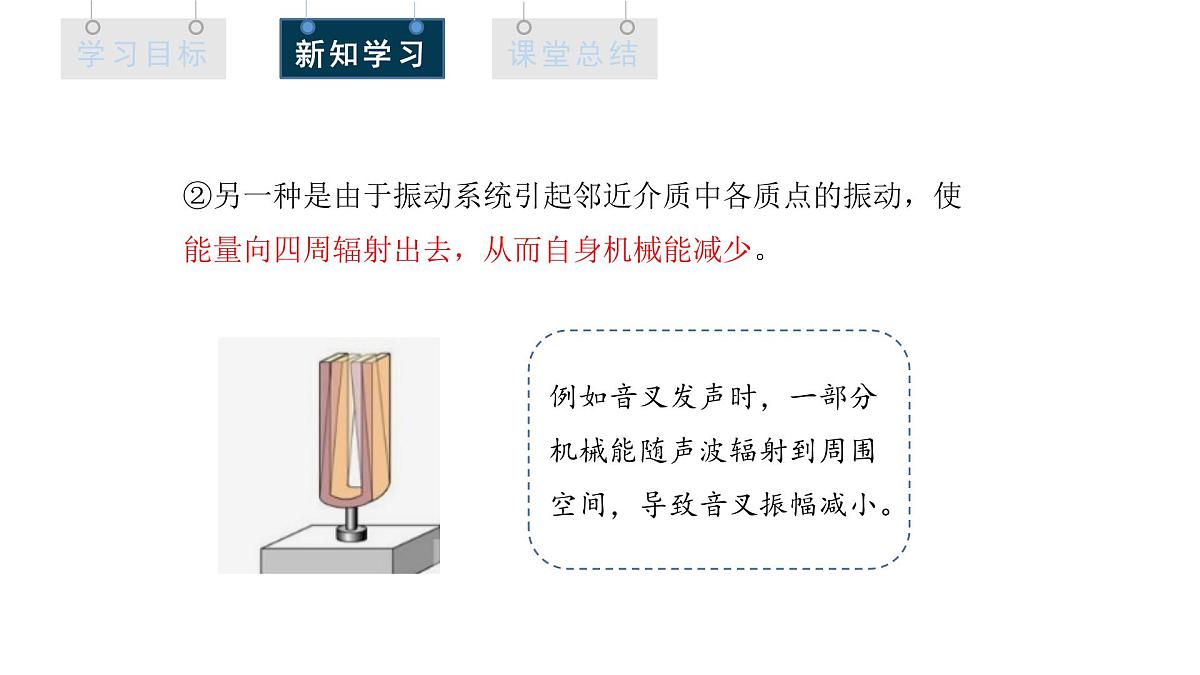

②另一种是由于振动系统引起邻近介质中各质点的振动，使能量向四周辐射出去，从而自身机械能减少。
例如音叉发声时，一部分机械能随声波辐射到周围空间，导致音叉振幅减小。
1.如图所示是某单摆做阻尼振动的振动图线，下列说法正确的是（　　）A．振动过程中周期变小B．摆球P时刻的机械能大于N时刻的机械能C．摆球P时刻的动能等于N时刻的动能D．小球在P时刻和N时刻，受到绳子拉力的大小相等
2.如图所示是单摆做阻尼振动的位移—时间图线，下列说法中正确的是（　　）A．摆球在P与N时刻的势能相等B．摆球在P与N时刻的动能相等C．摆球在P与N时刻的机械能相等D．摆球在P时刻的机械能小于在N时刻的机械能
思考：阻尼振动最终要停下来，那么怎样才能产生持续的振动呢？
1.驱动力对振动系统施加的周期性的外力，这种周期性的外力叫作驱动力。2.受迫振动系统在驱动力作用下的振动，叫作受迫振动。（机器运转时底座发生的振动、扬声器纸盆的振动，都是受迫振动）
产生持续的振动最简单的办法是使周期性的外力作用于振动系统，外力对系统做功，补偿系统的能量损耗，使系统的振动维持下去。
实验：研究受迫振动的频率
如图 ，架子上面的电动机向下面的两组弹簧—钩码系统施加周期性的驱动力，使钩码做受迫振动。改变电动机的转速可以调整驱动力的频率。
思考：物体做受迫振动时，振动稳定后的频率与什么有关？受迫振动物体的频率由什么决定？
研究受迫振动的频率视频
知识点三、共振现象及其应用
做一做：如图，铁架横梁上挂着几个摆长不同的摆。其中，A 与 D、G 的摆长相同，D 的摆球质量大于其他摆球。使 D 摆偏离平衡位置后释放，D 摆在振动中通过横梁对其他几个摆施加周期性的驱动力。在振动稳定后比较各球的振幅。
实验现象：通过观察会发现，固有频率与D摆相同的A摆、G摆振幅最大，固有频率与D摆相差较多的C摆、E摆振幅最小。
1.共振（1）驱动力的频率接近物体的固有频率时，受迫振动的振幅增大，这种现象叫做共振。（2）共振曲线直观地反映了物体做受迫振动的振幅与驱动力频率的关系。
①当驱动力的频率f偏离固有频率f0较大时,受迫振动的振幅较小；②当驱动力的频率f等于固有频率f0时,受迫振动的振幅最大；③共振曲线上除峰值外,其他某一振幅都对应两个驱动力频率。
2.共振的应用与防止（1）应用实例：共振筛、共鸣箱
1940年，美国的全长860米的塔柯姆大桥因大风引起的共振而塌毁。
（2）共振的防止①在桥梁、码头等各种建筑的设计施工中，以及飞机、汽车、轮船的发动机等机器设备的设计、制造、安装中，都必须考虑防止共振产生的危害，以保证建筑和设备的安全。
②防止实例：机器运转时为了防止共振要调节转速 在振动物体底座加防振垫
军队或火车过桥时要放慢速度或便步走。
1.如图所示，曲轴上挂一个弹簧振子，转动摇把，曲轴可带动弹簧振子上下振动。开始时不转动摇把，让振子自由振动，测得其频率为2Hz。现匀速转动摇把，转速为240r/min。则（　　）A．当振子稳定振动时，它的振动周期是0.5sB．当振子稳定振动时，它的振动频率是4HzC．当转速增大时，弹簧振子的振幅增大D．当转速减小时，弹簧振子的振幅不变
2.一个单摆做受迫振动，其共振曲线（振幅A与驱动力的频率f的关系）如图所示，则（　　）A．此单摆的固有周期约为0.5sB．此单摆的摆长约为2mC．若摆长增大，单摆的固有频率增大D．若将此单摆由山脚移至山顶，共振曲线的峰将略微向左移动
