江岸区2024-2025学年上学期元调九年级物理试题（word版含答案）

这是一份江岸区2024-2025学年上学期元调九年级物理试题（word版含答案），共12页。试卷主要包含了选择题，非选择题等内容，欢迎下载使用。

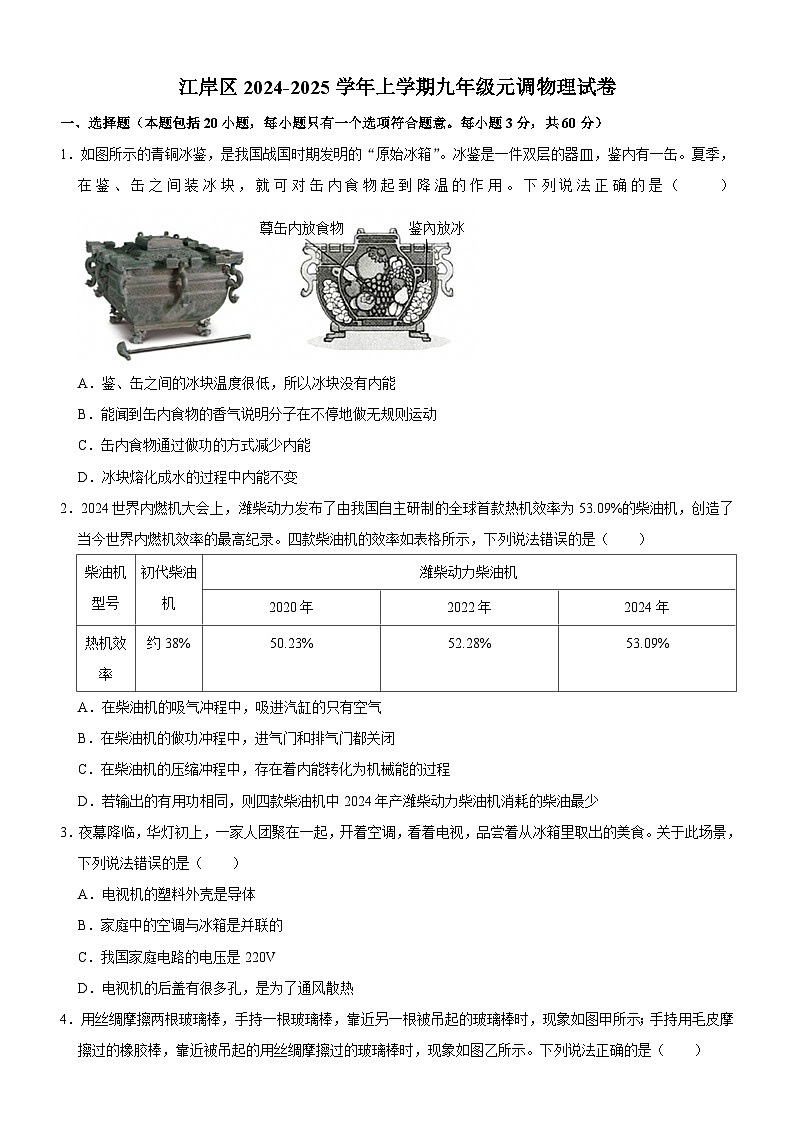

1．如图所示的青铜冰鉴，是我国战国时期发明的“原始冰箱”。冰鉴是一件双层的器皿，鉴内有一缶。夏季，在鉴、缶之间装冰块，就可对缶内食物起到降温的作用。下列说法正确的是（ ）
A．鉴、缶之间的冰块温度很低，所以冰块没有内能
B．能闻到缶内食物的香气说明分子在不停地做无规则运动
C．缶内食物通过做功的方式减少内能
D．冰块熔化成水的过程中内能不变
2．2024世界内燃机大会上，潍柴动力发布了由我国自主研制的全球首款热机效率为53.09%的柴油机，创造了当今世界内燃机效率的最高纪录。四款柴油机的效率如表格所示，下列说法错误的是（ ）
A．在柴油机的吸气冲程中，吸进汽缸的只有空气
B．在柴油机的做功冲程中，进气门和排气门都关闭
C．在柴油机的压缩冲程中，存在着内能转化为机械能的过程
D．若输出的有用功相同，则四款柴油机中2024年产潍柴动力柴油机消耗的柴油最少
3．夜幕降临，华灯初上，一家人团聚在一起，开着空调，看着电视，品尝着从冰箱里取出的美食。关于此场景，下列说法错误的是（ ）
A．电视机的塑料外壳是导体
B．家庭中的空调与冰箱是并联的
C．我国家庭电路的电压是220V
D．电视机的后盖有很多孔，是为了通风散热

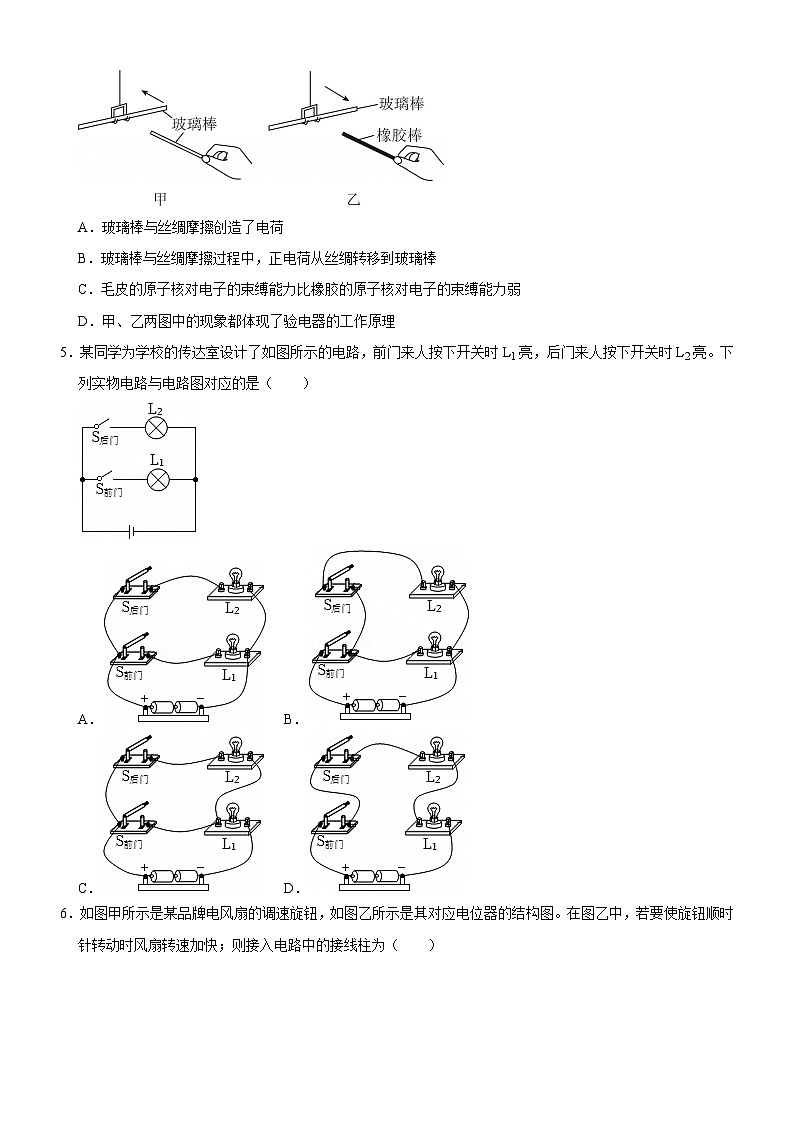

4．用丝绸摩擦两根玻璃棒，手持一根玻璃棒，靠近另一根被吊起的玻璃棒时，现象如图甲所示；手持用毛皮摩擦过的橡胶棒，靠近被吊起的用丝绸摩擦过的玻璃棒时，现象如图乙所示。下列说法正确的是（ ）
A．玻璃棒与丝绸摩擦创造了电荷
B．玻璃棒与丝绸摩擦过程中，正电荷从丝绸转移到玻璃棒
C．毛皮的原子核对电子的束缚能力比橡胶的原子核对电子的束缚能力弱
D．甲、乙两图中的现象都体现了验电器的工作原理
5．某同学为学校的传达室设计了如图所示的电路，前门来人按下开关时L1亮，后门来人按下开关时L2亮。下列实物电路与电路图对应的是（ ）
A．B．
C．D．

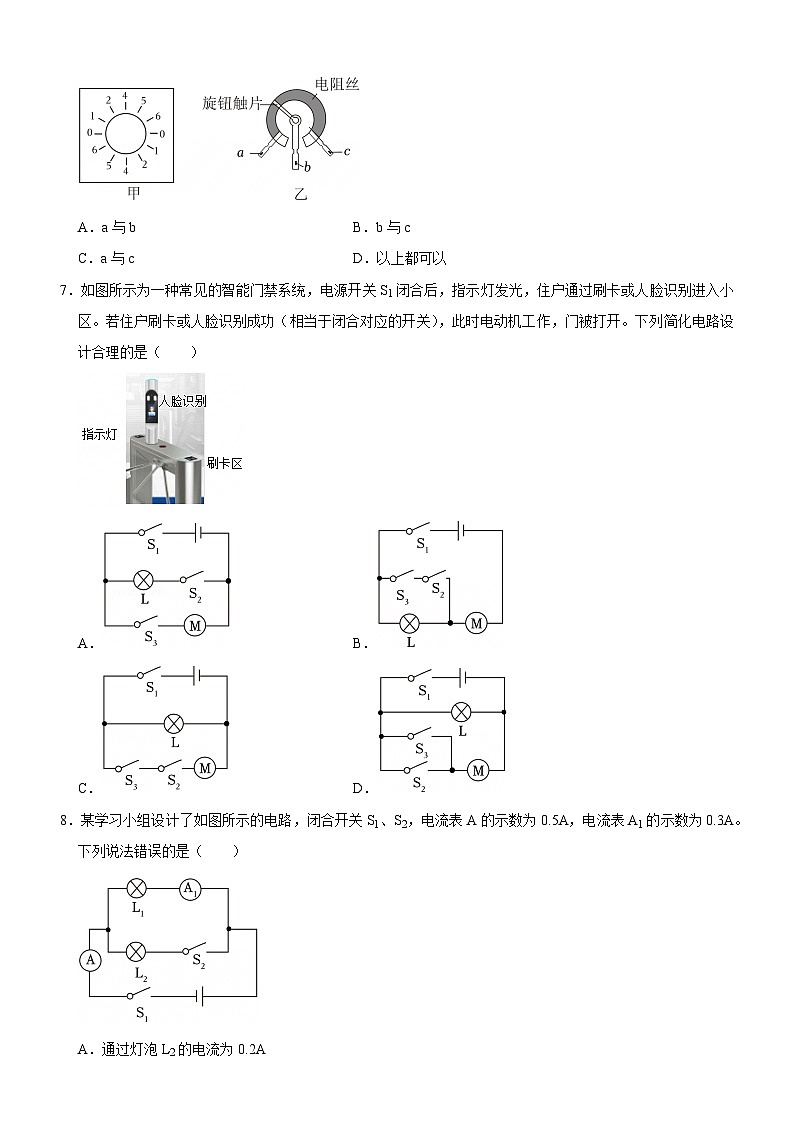

6．如图甲所示是某品牌电风扇的调速旋钮，如图乙所示是其对应电位器的结构图。在图乙中，若要使旋钮顺时针转动时风扇转速加快；则接入电路中的接线柱为（ ）
A．a与bB．b与c
C．a与cD．以上都可以
7．如图所示为一种常见的智能门禁系统，电源开关S1闭合后，指示灯发光，住户通过刷卡或人脸识别进入小区。若住户刷卡或人脸识别成功（相当于闭合对应的开关），此时电动机工作，门被打开。下列简化电路设计合理的是（ ）
A．B．
C．D．
8．某学习小组设计了如图所示的电路，闭合开关S1、S2，电流表A的示数为0.5A，电流表A1的示数为0.3A。下列说法错误的是（ ）
A．通过灯泡L2的电流为0.2A
B．灯泡L1、L2的规格相同
C．灯泡L1、L2两端的电压相等
D．只断开S2，电流表A1示数不变
9．关于家庭电路，下列说法正确的是（ ）
A．图甲：使用螺丝刀试电笔时用指尖抵住上端的金属帽，会造成触电事故
B．图乙：为了用电安全，保险丝熔断后，可用铜丝、铁丝等代替保险丝
C．图丙：将洗衣机的三脚插头插入三孔插座后，洗衣机的金属外壳会与大地相连
D．图丁：人站在干燥的木凳上同时接触火线和零线，此时漏电保护器会切断电路
10．某学习小组选择5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻，利用如图所示的电路探究电流和电阻的关系，已知电源电压6V保持不变，滑动变阻器标有“40Ω 1A”。实验中记录的部分实验数据如表格所示，下列说法正确的是（ ）
A．利用滑动变阻器进行多次实验，目的是减小误差
B．由第2组数据可知，滑动变阻器接入电路的阻值与定值电阻的阻值之比为1：2
C．为得到第5组数据，可以在原电路的开关与滑动变阻器之间串联10Ω的定值电阻
D．由第1组与第4组数据可知，两次滑动变阻器的电功率之差为0.6W
11．随着居民安全意识的提高，很多家庭在家里都安装了如图甲所示的燃气泄漏报警装置，其简化电路如图乙所示，电源电压不变，两虚线框内分别是定值电阻和气敏电阻，气敏电阻的阻值随燃气浓度的变化关系如图丙所示，其中报警装置是由电压表改装而成。当燃气浓度增大到某一设定警戒浓度时，电压表示数就增大到设定电压U0，触发报警。下列说法正确的是（ ）
A．空气中燃气浓度越高，电流表示数越小
B．图乙中，虚线框①位置接气敏电阻
C．空气中燃气浓度越高，电压表和电流表示数之比越大
D．若要将警戒浓度变小，可以换用阻值更大的定值电阻
12．某科学小组设计了如图所示的豆浆机简化电路，L1亮表示正在加热或打浆，L2亮表示正在保温。经测试，加热时L1能正常发光，打浆时电动机能正常工作。已知电源电压不变，R1是电热丝，R2是限流电阻，电动机标有“20V 16W”，L1、L2均标有“5V 5W”且电阻不变，加热时电路中电流是保温时电路中电流的2倍。下列说法正确的是（ ）
A．电源电压为25V
B．限流电阻R2的阻值为24Ω
C．加热时，电热丝R1的功率为25W
D．保温1min，电热丝R1产生的热量为300J
二、非选择题（本题包括12小题，共60分）
13．（3分）截止至2024年9月，我国首座大型抽水蓄能电站——广州抽水蓄能电站，已经累计对港电力调节超3×1010kW•h，持续深化粤港澳大湾区跨区域电力合作，其效率达到国际先进水平。
（1）抽水蓄能电站在用电低谷时，利用过剩的电能把山下水库中的水抽到山顶水库内，将电能转化为水的 （填“机械能”或“内能”）。
（2）标准煤在燃烧时，其热值 （填“变大”“变小”或“不变”）。若火力发电站将内能转化为电能的效率为30%，则需要 t标准煤完全燃烧，才能产生3×1010kW•h电能。
14．（4分）如图甲所示是某款智能语音爬楼“神器”，可以帮助腿脚不便的老年人上下楼。
（1）智能语音系统中使用的智能芯片，主要利用 （填“半导体”或“超导体”）材料制作而成。
（2）给电池充电时，电池相当于 （填“电源”或“用电器”），该电池充满电后可以储存 W•h电能。
（3）若只将本设备接入电路充电10分钟，电能表（主要参数如图乙所示）上的转盘转过 转。
15．（3分）请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。
16．（4分）如图甲所示，在比较不同物质吸热情况的实验中，用铁夹将温度传感器及分别盛有水和色拉油的两个试管固定在铁架台上，温度传感器的探头部分要与试管内的水和色拉油良好接触，两只温度传感器通过数据采集线与计算机相连接。同时闭合两试管处红外加热器的开关，对盛有相同质量的水和色拉油的试管进行加热。
（1）计算机上得到的实验图象如图乙所示，其中a图线是 的温度随时间变化的图象。
（2）若要使水和色接油升高相同的温度，则 需要加热更长时间，水吸收的热量 （填“大于”“小于”或“等于”）色拉油吸收的热量。
（3）如果作为冷却剂使用， 的冷却效果更好。
17．（4分）某同学选用表格中的几种导体，分别将它们接入如图所示的电路中，探究影响导体电阻大小的因素。
（1）如果选用编号A、B两种导体进行实验，是为了探究导体电阻与 的关系。
（2）为了探究导体电阻与材料的关系，编号D锰铜合金丝长度应为 m。
（3）最近几年，我国城乡许多地区在进行家庭供电线路的改造，改造的主要内容是把电线换成更粗的，这样在电线材料和长度相同的情况下，可以 （填“增大”或“减小”）输电线的电阻。这可以用编号 两种导体进行实验得出的实验结论解释。
18．（6分）某学习小组利用如图所示的电路测量小灯泡的电阻，已知待测小灯泡的额定电压为2.5V，电源电压4.5V保持不变。
（1）电路中有一根导线接错，请你在这根导线上打“×”，并补画出正确的那根导线。
（2）正确连接电路，闭合开关后，发现小灯泡不亮且电流表无示数，而电压表有示数。分析可知，电路中发生的故障可能是 。
（3）排除故障后，闭合开关，移动滑片，记录实验数据如表格所示。
①为完成7次实验，滑动变阻器最大阻值不得小于 Ω。
②由表格数据可知该灯泡正常工作时阻值为 Ω。（保留1位小数）
③当灯泡两端电压为1.3V时，其功率可能为 （填“0.32W”“0.27W”“0.23W”或“0.18W”）。
19．（10分）如图甲所示为某款电烤盘，其简化电路如图乙所示，旋钮开关转动到4个不同位置可将标有相同数字的触点相连，使烤盘能调至“关”“小火”“中火”和“大火”四个挡位。R1是限流电阻，R2、R3、R4是由电阻丝制成的发热管，已知“小火”时发热管R2的功率是“中火”时发热管R2的功率的0.64倍，“大火”时的功率是1760W，R3＝R4且R2＝0.8R3。
（1）用该烤盘将50g肉片从5℃加热至125℃，求肉片吸收的热量是多少？[肉片的比热容取3×103J/（kg•℃）]
（2）“中火”时的功率是多少？
（3）限流电阻R1的阻值是多少？
参考答案
12．【解答】解：A、由图知，当S1接a，S2接b时，L1与电动机串联，L1亮，电动机能正常工作，此时为打浆状态，
由串联电路特点和P＝UI可得，电路中电流：
I＝IL＝IM=PMUM=16W20V=0.8A，
灯泡电阻：RL=UL额2PL额=(5V)25W=5Ω，
电源电压：U＝UL+UM＝ILRL+UM＝0.8A×5Ω+20V＝24V，故A错误；
BC、当S1接a，S2接a时，L1与R1串联，此时为加热状态，L1能正常发光，
此时电路中电流：
I加热=IR1=IL额=PL额UL额=5W5V=1A，
由串联电路特点和欧姆定律可得，电热丝：
R1=UI加热−RL=24V1A−5Ω＝19Ω，
R1的功率：P1=IR12R1＝（1A）2×19Ω＝19W，故C错误；
当S1接b，R2、L2与R1串联，L2亮，为保温状态，加热时电路中电流是保温时电路中电流的2倍，所以：I保温=12I加热=12×1A＝0.5A，
电路的总电阻：
R=UI保温=24V0.5A=48Ω，
所以限流电阻：
R2＝R﹣RL﹣R1＝48Ω﹣5Ω﹣19Ω＝24Ω，故B正确；
D、保温1min，电热丝R1产生的热量：
Q1＝I保温2R1t＝（0.5A）2×19Ω×1×60s＝114J，故D错误。
故选：B。
二、非选择题（本题包括12小题，共60分）
13．【解答】解：（1）抽水蓄能电站是将电能转化为水的机械能的过程；
（2）燃料燃烧时，热值将不变；
由题知，利用的电量：W＝3×1010kW•h＝3×1010×1000W×3600s＝1.08×1017J，
Q＝mq×30%＝W＝1.08×1017J，
则用火力发电需要煤炭：
m=Wq×30%=1.08×1017J3×107J/kg×30%=1.2×1010kg＝1.2×107t。
故答案为：（1）机械能；（2）不变；1.2×107。
14．【解答】解：（1）智能语音系统中使用的智能芯片，主要利用半导体材料制作而成。
（2）给电池充电时，电池消耗电能相当于用电器，该电池充满电后可以储存W＝Pt＝24V×15A×1h＝360W•h电能。
（3）若只将本设备接入电路充电10分钟，电能表上的转盘转过nr，W＝UIt＝220×1.5×10﹣3kW×1060ℎ=n3000kW•h，n＝165转。
故答案为：（1）半导体；（2）用电器；360；（3）165。
15．【解答】解：（1）三孔插座的接法：上孔接地线、左孔接零线、右孔接火线；
（2）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；如图所示：
16．【解答】解：（1）由图知加热相同的时间，a、b吸收的热量相同，b的温度升高的少，b的吸热能力强，所以b的图线是水的实验图线，a的图线是色拉油的图线；
（2）（3）若要使水和色接油升高相同的温度，由图可知，b需要加热更长时间，即水需要加热更长时间，水加热的时间更长，故水吸收的热量大于色拉油吸收的热量，故用水冷却效果更好。
故答案为：（1）色拉油；（2）水；大于；（3）水。
17．【解答】解：（1）选用A、B两根导线进行实验，A、B的材料、横截面积相同，长度不同，是为了探究电阻大小与导线长度的关系；
（2）若要验证导体的电阻与导体的材料有关时，应控制导体的长度和横截面积不变，材料不同，故选择C和D，故D的长度应该与C的长度相同，故长度为0.5m；
（3）进行输电线路的改造时，把电线换成更粗的，即在导体的材料、长度一定时，增大横截面积，可以减小输电线路的电阻；A、C导体，材料和长度相同，横截面积不同，故可以用A、C进行解释。
故答案为：（1）长度；（2）0.5；（3）减小；A、C。
18．【解答】解：
（1）电压表应并联在灯泡两端，可将灯泡与滑动变阻器相连的导线改接为：灯泡的右侧接线柱和滑动变阻器的左上接线柱相连，如图。
（2）正确连接电路，闭合开关后，发现小灯泡不亮且电流表无示数，则电路可能断路，而电压表有示数，则电压表和电源接通，分析可知，电路中发生的故障可能是灯泡断路。
（3）排除故障后，闭合开关，移动滑片，记录实验数据如表格所示。
①电路中电流最小时，根据串联电路的电压特点和欧姆定律可知滑动变阻器接入电路的阻值R滑=U滑I小=4.5V−Ω，为完成7次实验，滑动变阻器最大阻值不得小于25Ω。
②由表格数据，结合欧姆定律可知该灯泡正常工作时阻值为RL=ULIL=≈8.9Ω。
③当灯泡两端电压为1.7V时，根据欧姆定律可知灯泡电阻R1=U1I1=≈7Ω，
灯丝电阻随着温度的降低而减小，故所以当小灯泡两端电压恰好为1.3V，小灯泡电阻小于7Ω，功率约大于P=U2R1=(1.3V)27Ω≈0.24W；
根据序号3、4数据可知，电压每减小0.4V，电流减小0.02A，
根据序号6、7数据可知，电压每减小0.4V，电流减小0.03A，
当灯泡两端电压为1.3V时，电流I＜0.24A﹣0.02A＝0.22A，
故功率P＜1.3V×0.22A＝0.286W；
当灯泡两端电压为1.3V时，其功率可能为0.27W。
故答案为：
（1）如图；
（2）灯泡断路；
（3）①25。
②8.9。
③0.27W。
19．【解答】解：
（1）用该烤盘将50g肉片从5℃加热至125℃，肉片吸收的热量：
Q吸＝cmΔt＝3×103J/（kg•℃）×0.05kg×（125℃﹣5℃）＝18000J；
（2）由图可知，旋钮开关转动至1时，电路断开；
旋钮开关转动至2时，R1、R2串联，总电阻最大，电源电压不变，根据P=U2R可知此时总功率最小，处于小火挡；
旋钮开关转动至3时，电路为R2的简单电路，总电阻较大，电源电压不变，根据P=U2R可知此时总功率较大，处于中火挡；
旋钮开关转动至4时，R3、R4并联，总电阻最小，电源电压不变，根据P=U2R可知此时总功率最大，处于大火挡；
已知R3＝R4，大火挡时，根据P=U2R可知两电阻的功率相同，
根据P=U2R可得：R3＝R4=U2P大2=(220V)21760W2=55Ω，
由题意可知R2＝0.8R3＝0.8×55Ω＝44Ω；
中火挡时，只有R2工作，则“中火”时的功率：P中=U2R2=(220V)244Ω=1100W；
（3）已知“小火”时发热管R2的功率是“中火”时发热管R2的功率的0.64倍，且中火挡时只有R2工作，
则小火时发热管R2的功率：P2＝0.64P中＝0.64×1100W＝704W，
根据P＝I2R可知此时电路中的电流：I=P2R2=704W44Ω=4A，
根据欧姆定律可知此时的总电阻：R=UI=220V4A=55Ω，
由电阻串联的特点可知限流电阻R1的阻值：R1＝R﹣R2＝55Ω﹣44Ω＝11Ω。
答：（1）用该烤盘将50g肉片从5℃加热至125℃，肉片吸收的热量是18000J；
（2）“中火”时的功率是1100W；
（3）限流电阻R1的阻值是11Ω。
柴油机型号
初代柴油机
潍柴动力柴油机
2020年
2022年
2024年
热机效率
约38%
50.23%
52.28%
53.09%
数据序号
1
2
3
4
5
电阻/Ω
5
10
15
20
25
电流/A
0.4
0.2
0.14
0.1
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
1.0
数据序号
1
2
3
4
5
6
7
电压U/V
3.0
2.5
2.1
1.7
1.3
0.9
0.5
电流I/A
0.32
0.28
0.26
0.24
0.19
0.16
1
2
3
4
5
6
7
8
9
10
11
12
B
C
A
C
A
B
D
B
C
C
D
B
