常考图形的判读——地质剖面图-2025年高考地理图形判读突破专题讲练（全国通用）

这是一份常考图形的判读——地质剖面图-2025年高考地理图形判读突破专题讲练（全国通用），共3页。
【典例】

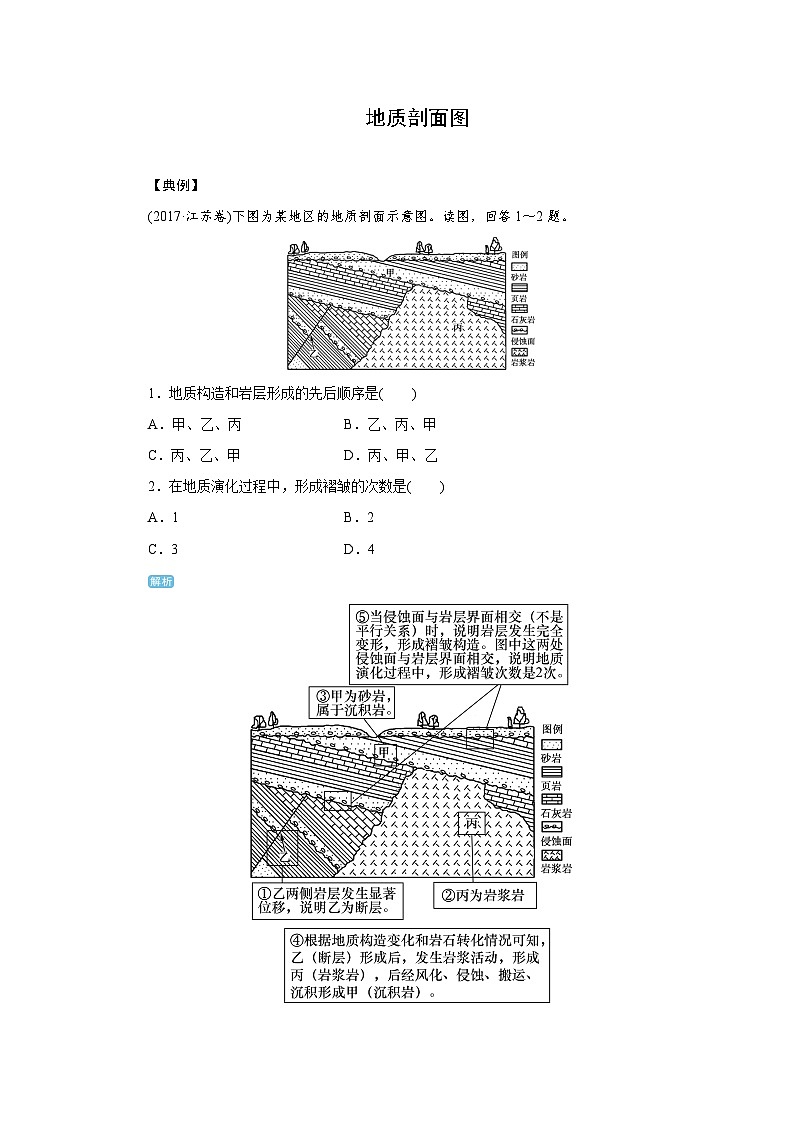

(2017·江苏卷)下图为某地区的地质剖面示意图。读图，回答1～2题。
1．地质构造和岩层形成的先后顺序是( )
A．甲、乙、丙 B．乙、丙、甲
C．丙、乙、甲 D．丙、甲、乙
2．在地质演化过程中，形成褶皱的次数是( )
A．1 B．2
C．3 D．4

1.B 2.B

1．判断岩层新老关系
(1)沉积岩的新老关系
(2)判断三类岩石的新老关系
①喷出岩形成晚于其所切穿的岩层，如图中火成岩2晚于沉积岩3、火成岩1和沉积岩2。
②侵入岩形成晚于其所在岩层(围岩)，如图中火成岩2晚于沉积岩3、沉积岩2。
③变质岩形成晚于其相邻的岩浆岩，如图中变质岩1晚于火成岩1。
(3)判断背斜和向斜中的岩层新老关系
(4)判断海底岩石新老关系
参照同一海岭或海沟，则海底岩石离海岭越近，形成越晚；离海岭越远，形成越早。或者离海沟越远，形成越晚；离海沟越近，形成越早。
(图中三处岩石形成的年代由早到晚依次为③、②、①)
2．推断岩层缺失的原因
(1)缺失地层所代表的时代，发生地壳隆起，使当地的地势抬高，终止了沉积过程。
(2)当地开始有沉积作用，地壳隆起后，原沉积物被剥蚀完毕。
(3)当时当地气候变化，没有了沉积物来源。
3．推断地质作用的先后顺序
(1)外力作用的先后顺序
(2)内外力作用的先后顺序
在参考各岩石新老关系的基础上，需注意以下几点。
①除喷出型岩浆岩之外，其他岩石出露地表均需先经地壳抬升，再经风化、侵蚀等外力作用。
②沉积岩的形成层须先经地壳下降。
③褶皱形成于岩层形成之后。
4．判断剖面图中涉及的地质构造、岩石类型、矿产分布状况等，以及在工程建设方面的意义等内容。
