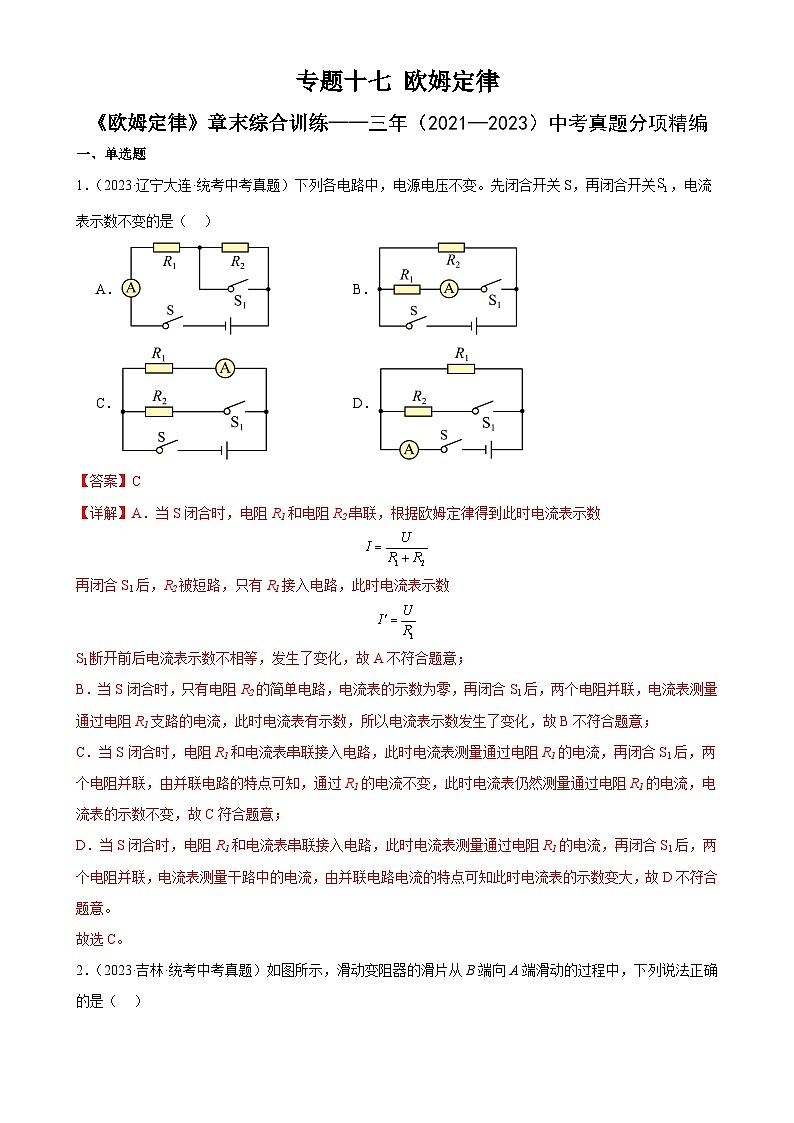

2025年 中考物理一轮复习 章末综合训练 专题17 欧姆定律（2份，原卷版+教师版）

这是一份2025年 中考物理一轮复习 章末综合训练 专题17 欧姆定律（2份，原卷版+教师版），文件包含2025年中考物理一轮复习章末综合训练专题17欧姆定律教师版docx、2025年中考物理一轮复习章末综合训练专题17欧姆定律学生版docx等2份试卷配套教学资源，其中试卷共29页， 欢迎下载使用。
一、单选题
1．（2023·辽宁大连·统考中考真题）下列各电路中，电源电压不变。先闭合开关S，再闭合开关，电流表示数不变的是（ ）
A． B．
C． D．
2．（2023·吉林·统考中考真题）如图所示，滑动变阻器的滑片从B端向A端滑动的过程中，下列说法正确的是（ ）
A．电压表示数变小B．电流表示数变小
C．电路总电阻变大D．R0不能保护电路
3．（2023·天津·统考中考真题）定值电阻R的U-I关系图像如图所示，当该电阻两端电压为3V时，通过它的电流为（ ）

A．1AB．2AC．3AD．4A

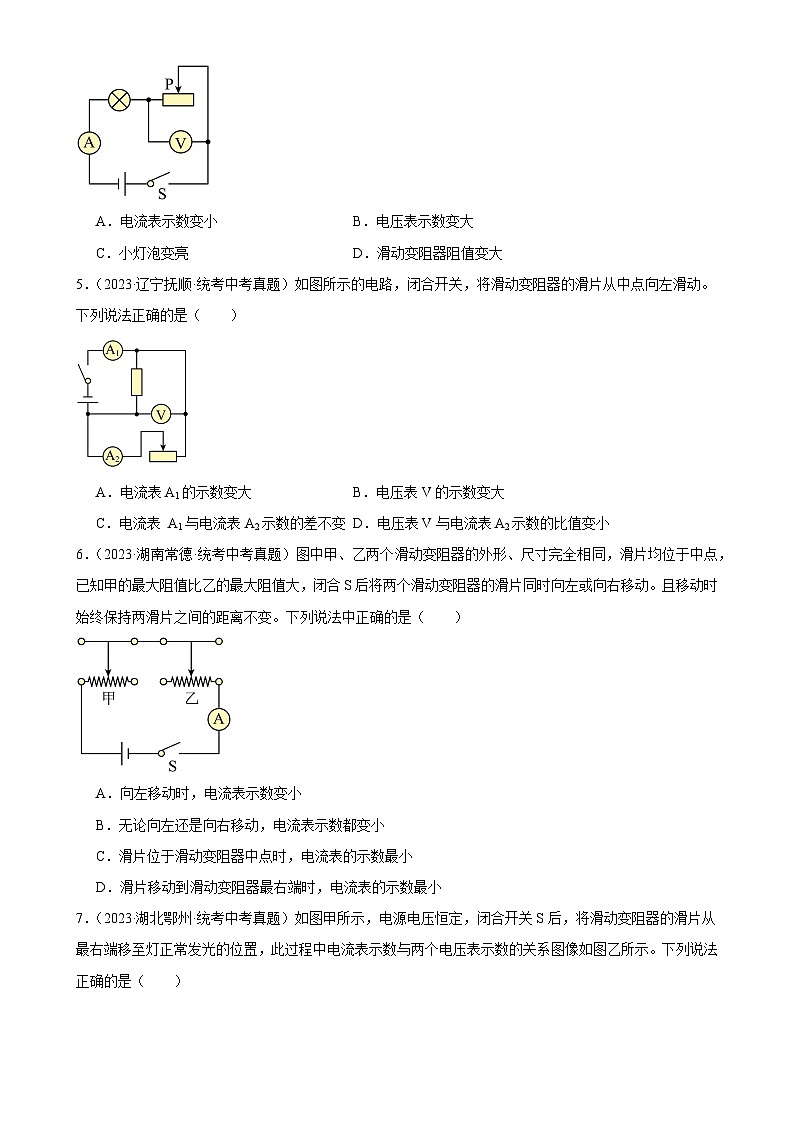

4．（2023·黑龙江牡丹江·统考中考真题）如图所示，电源电压不变，闭合开关，将滑动变阻器的滑片P向左移动，下列说法正确的是（ ）

A．电流表示数变小B．电压表示数变大
C．小灯泡变亮D．滑动变阻器阻值变大
5．（2023·辽宁抚顺·统考中考真题）如图所示的电路，闭合开关，将滑动变阻器的滑片从中点向左滑动。下列说法正确的是（ ）

A．电流表A1的示数变大B．电压表V的示数变大
C．电流表 A1与电流表A2示数的差不变D．电压表V与电流表A2示数的比值变小
6．（2023·湖南常德·统考中考真题）图中甲、乙两个滑动变阻器的外形、尺寸完全相同，滑片均位于中点，已知甲的最大阻值比乙的最大阻值大，闭合S后将两个滑动变阻器的滑片同时向左或向右移动。且移动时始终保持两滑片之间的距离不变。下列说法中正确的是（ ）

A．向左移动时，电流表示数变小
B．无论向左还是向右移动，电流表示数都变小
C．滑片位于滑动变阻器中点时，电流表的示数最小
D．滑片移动到滑动变阻器最右端时，电流表的示数最小
7．（2023·湖北鄂州·统考中考真题）如图甲所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片从最右端移至灯正常发光的位置，此过程中电流表示数与两个电压表示数的关系图像如图乙所示。下列说法正确的是（ ）

A．曲线a是电流表示数与电压表V2示数的关系图像
B．电源电压为11V
C．灯的额定电流为0.2A
D．滑动变阻器的最大阻值是15 Ω
8．（2023·山东济宁·统考中考真题）小明家的屋顶上有一个水池，图是他设计的一种自动测量水池内水位高低的装置，R'是定值电阻，R是滑动变阻器，它的金属滑片是杠杆的一端。从水位表（用电流表改装）指针的刻度，就可知道水池内水位的高低。下列对装置的设计方案提出的建议，可行的是（ ）

A．用电压表改装水位表，并与R'并联
B．用塑料材料制作杠杆AB
C．用软绳连接杠杆A端与浮标
D．用导线代替电阻R'接通电路
9．（2022·贵州安顺·中考真题）图甲是一种测温电路，温度表由量程为3V的电压表改装而成，电源电压U恒为6V，R的阻值为40Ω，热敏电阻的阻值Rt随温度t变化的关系如图乙所示。则（ ）
A．电路可测量的最高温度为50℃
B．温度表的10℃应标在电压表1V刻度处
C．若将U增大3V，R增大60Ω，电路可测量的最高温度将增大
D．若仅将U减小，电路可测量的最高温度将减小
二、多选题
10．（2023·北京·统考中考真题）如图所示，是小京设计的汽车油箱内油量不足时触发报警的电路，电源两端电压保持不变，电阻R1、R2中的一个是定值电阻，另一个是压敏电阻。压敏电阻装在油箱内底部，其阻值随油箱中油量的减少而增大，当电压表示数大于某一值U时，就会触发报警。电压表示数为U时，油箱中的油量为警戒油量。下列说法正确的是（ ）

A．R1为压敏电阻
B．随着油箱的油量减少，通过定值电阻的电流变大
C．若换用阻值更大的定值电阻，警戒油量将变小
D．若换用电压更大的电源，警戒油量将变大
11．（2023·湖南长沙·统考中考真题）小明有一个可以显示水温的“智能水杯”。为了研究“智能水杯”内部的电路，老师准备了恒压电源、开关、导线若干、定值电阻、热敏电阻、电流表和电压表，小明在其中选择部分器材设计了如图甲所示的电路来模拟“智能水杯”的功能。其中热敏电阻的阻值随温度变化关系如图乙所示，图中电表的示数可以反映温度的高低。开关闭合后，关于这个电路的说法正确的是（ ）

A．图中电表是电压表
B．图中电表是电流表
C．热敏电阻温度越高，图中电表的示数越大
D．热敏电阻温度越高，两端的电压越小
三、填空题
12．（2021·江苏淮安·统考中考真题）如图所示是某同学设计的压力计电路原理图。当闭合开关S，A板受到向下的压力增大时，接入电路的阻值 （填“增大”或“减小”），为实现压力增大，电表示数增大，应把 表改装为压力计。
13．（2021·江苏镇江·统考中考真题）图甲是探究电流和电压关系的实验电路，电流表和电压表量程分别为“0～0.6A”“0～3V”，定值电阻阻值为，滑动变阻器标有“ 1A”，电源电压恒为6V。根据图乙所画图像可得结论：保持导体 一定，通过导体的电流与它两端电压成比。向左移动滑片， 表先达到最大刻度，此时滑动变阻器接入电路的阻值为 。
四、实验题
14．（2023·黑龙江绥化·统考中考真题）用如图甲所示的电路测量未知电阻Rx的阻值（阻值约为10Ω），电源电压为3V。

（1）请用笔画线代替导线，将电路连接完整。要求：滑动变阻器的滑片向右滑动时，电流表的示数变小；（导线不允许交叉）
（2）电路连接完成后，闭合开关，发现电流表有示数，电压表无示数，出现此现象的原因可能是 ；（写出一种原因即可）
（3）排除故障后，闭合开关，移动滑动变阻器的滑片至某一位置，电压表示数为2.7V，电流表示数如图乙是 A，则测得未知电阻Rx= Ω。实验中通过移动滑片位置得到多组实验数据计算出Rx的平均值，这样做的目的是为了 ；
（4）另一组同学利用图丙所示电路也完成了该实验。电源电压不变，滑动变阻器的最大阻值为R0，a、b为滑动变阻器两端点，请把实验步骤补充完整：
①闭合开关S，移动滑动变阻器滑片P至a端，读出电压表示数U1；
②闭合开关S， ，读出电压表示数U2，则待测电阻的表达式Rx= 。（用R0、U1、U2表示）
15．（2023·江苏扬州·统考中考真题）小红用如图1所示的电路测量定值电阻Rx的阻值。

（1）在图1中连接错误的一根导线上打叉并改正 （要求滑片P左移时，电流表示数变大）；
（2）正确连接电路，闭合开关后，发现无论怎样移动滑动变阻器的滑片P，电流表始终无示数，电压表示数接近电源电压，其原因是 ；排除故障后，移动滑片P，当电压表示数为1.5V时，电流表示数如图2所示，则定值电阻Rx= Ω。小红认为电阻值已经测出，便开始整理实验器材，她的实验不足之处是 ；
（3）小红继续测量小灯泡的阻值，但发现电压表已损坏，于是找来一个电阻箱，设计如图3所示电路操作如下：①将待测的小灯泡接入电路中M、N两点间，闭合开关，电流表示数为I；②取下小灯泡，将电阻箱接入M、N两点间，调节电阻箱，使 ，此时电阻箱示数如图4所示，则小灯泡的阻值约为 Ω。
16．（2022·内蒙古兴安盟·统考中考真题）某物理学习小组在“探究通电导体中电流与电阻的关系”的实验中，连接了如图甲所示电路（电源电压保持4.5V不变）。
（1）用笔画线代替导线将图甲实物电路连接完整。（要求：滑动变阻器滑片P向左移动，电路中电流变小，导线不得交叉）( )
（2）连接好电路，闭合开关，发现电压表示数接近于电源电压，电流表几乎无示数，则故障为定值电阻R （选填“短路”或“断路”）。
（3）图乙是小组根据测得的实验数据绘制的电流I随电阻R变化的图像，由图像可知R两端的电压为 V；当R的阻值由5Ω更换为10Ω时，闭合开关后，为使R两端的电压 ，滑动变阻器的滑片应向 （选填“左”或“右"）端滑动；若实验中R的阻值分别为5Ω、10Ω、15Ω，则滑动变阻器的阻值至少是 Ω。
五、综合题
17．（2023·吉林长春·统考中考真题）小明发现家中马桶的冲水量（水箱单次排水的质量）较大，浪费水资源。于是设计了可以调节马桶冲水量的装置，简化原理图如图所示，R1为力敏电阻，其所受压力每减小1N阻值增大1Ω，当水箱注满水时，R1的阻值为10Ω；R2为滑动变阻器，滑片P每移动1cm，其接入电路的阻值变化5Ω。该装置通过在电压表上设置“触发电压”控制水箱的停止排水和自动注水，当电压表示数达到“触发电压”时，排水阀门被关闭，停止冲水，同时注水阀门被打开，自动将水箱注满水。设置好“触发电压”后，在水箱注满水的前提下，通过调节滑片P的位置，设置不同的冲水量，当滑片P在阻值最大位置时，冲水量最大。水箱内注满水，滑片P从阻值最大位置向左移动5cm，闭合开关，电压表示数为1V；在滑片P位置不变的情况下，若设置“触发电压”为2V，冲水量为1.5kg。
（1）冲水过程中，随着水箱中水面下降，水箱底部所受水的压强逐渐 ，力敏电阻R1的阻值变 ；
（2）若设置“触发电压”为2.4V，请通过计算求出装置的最大冲水量（写出必要的文字说明、表达式及最后结果。取g=10N/kg，水箱中水足量）。
）。

18．（2023·河南·统考中考真题）某物理实践小组设计了一种工程上的压力测量装置，其原理如图甲所示，电路中电源电压恒为，定值电阻R0的阻值为，电压表的量程为，轻质绝缘的压力检测板与可变电阻相连。的阻值与压力的关系如图乙所示，闭合开关S后，试问：

（1）当检测板所受压力增大时，电压表的示数 （选填“增大”“减小”或“不变”）。
（2）检测板不受压力时，电压表的示数为多少？( )
（3）该装置所能测量的最大压力为多少？( )
（4）在不改变电源电压和电压表量程的情况下，若要提高该装置所能测量的最大压力值，请写出一种简便可行的方法 。
19．（2022·四川宜宾·统考中考真题）小洪利用如图甲的电路测量小灯泡的电阻，已知小灯泡的额定电压为2.5V，正常发光时的电阻约为10Ω，电源电压恒为3V；
（1）为保证实验顺利进行，应选用 （选填仪器的字母序号）滑动变阻器；
A．“10Ω 0.5A” B．“50Ω 0.2A”
（2）根据电路图甲，请你用笔画线代替导线，将图乙中的实物电路连接完整（导线不得交叉） ；
（3）检查电路连接无误后，闭合开关S，将滑动变阻器滑片P移至某处时，电压表示数如图丙为 V，电流表示数如图丁为 A，此时小灯泡的电阻为 Ω；若要继续测量小灯泡正常发光时的电阻，应将滑动变阻器滑片P向 端（选填“A”或“B”）移动，直到电压表的示数为2.5V；
（4）在连接电路的过程中，小洪误把电压表和电流表的位置互换，闭合开关S，他将看到的现象是： 。
六、计算题
20．（2023·吉林·统考中考真题）在如图所示的电路中，R1的阻值是30Ω，闭合开关S，电流表A1的示数是0.2A，电流表A的示数是0.5A。
求:（1）电源电压；
（2）电阻R2的阻值。
