一、选择题
1．[2024廊坊十五校联考改编]如图所示电路，a、b、c为三只电表（电流表或电压表），闭合开关，标有“3V3W”的L1发光较暗，标有“6V3W”的L2正常发光。不考虑温度对灯丝电阻的影响，下列说法正确的是 （ ）
A．a为电流表，示数为0.6AB．b为电压表，示数为9V
C．c为电流表，示数为1AD．灯泡L1的实际功率为0.75W
2．[2024保定一模改编]如图所示,电源电压不变,开关S1、S2都闭合,电流表的示数为0.5A,电压表V1的示数为6V;将电压表V2、电流表的位置互换,开关S1断开、S2闭合,电流表的示数为0.3A。下列说法错误的是 （ ）
A．电源电压为6V
B．电阻R2的阻值为6Ω
C．两表位置互换前,通过电阻R1的电流为0.75A
D．两表位置互换后,电阻R1与电阻R2消耗的功率之比为2:3

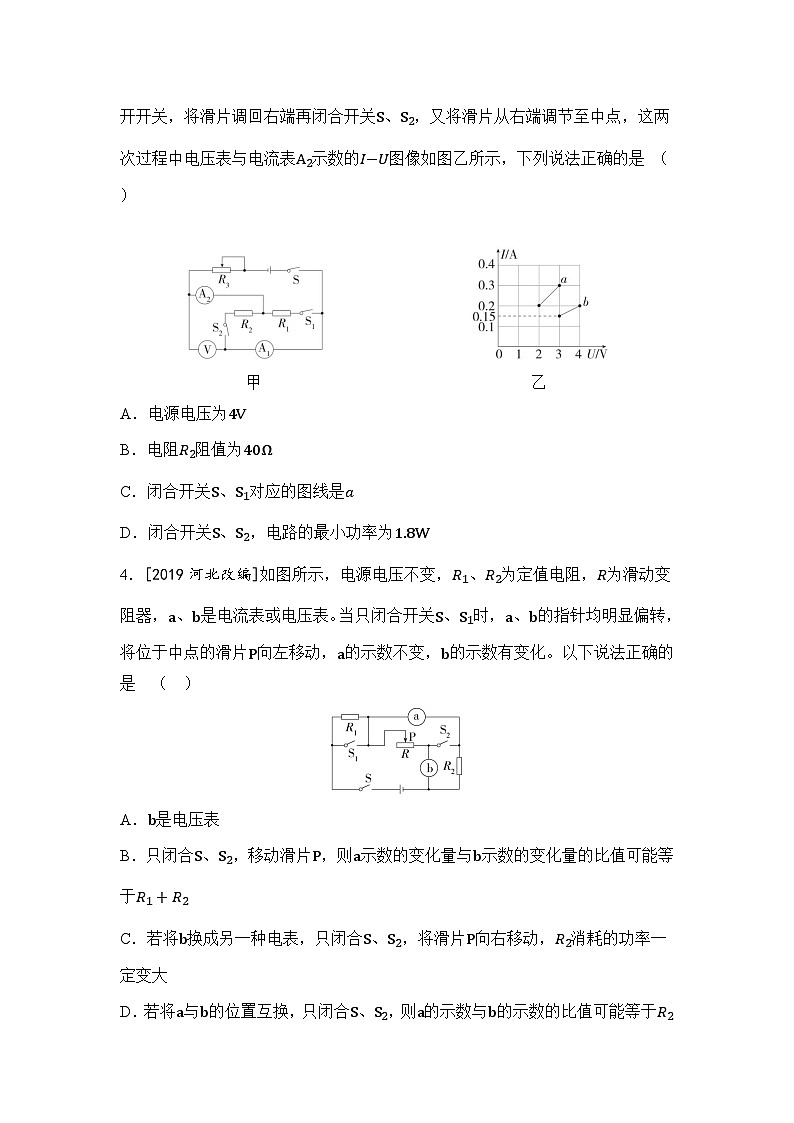

3．[2024石家庄桥西模拟改编]如图甲所示的电路，电源电压不变，定值电阻R1=10Ω 。先闭合开关S、S1，将滑动变阻器R3的滑片从右端调节至中点；然后断开开关，将滑片调回右端再闭合开关S、S2，又将滑片从右端调节至中点，这两次过程中电压表与电流表A2示数的I−U图像如图乙所示，下列说法正确的是 （ ）
甲乙
A．电源电压为4V
B．电阻R2阻值为40Ω
C．闭合开关S、S1对应的图线是a
D．闭合开关S、S2，电路的最小功率为1.8W
4．[2019河北改编]如图所示，电源电压不变，R1、R2为定值电阻，R为滑动变阻器，a、b是电流表或电压表。当只闭合开关S、S1时，a、b的指针均明显偏转，将位于中点的滑片P向左移动，a的示数不变，b的示数有变化。以下说法正确的是 （ ）
A．b是电压表
B．只闭合S、S2，移动滑片P，则a示数的变化量与b示数的变化量的比值可能等于R1+R2
C．若将b换成另一种电表，只闭合S、S2，将滑片P向右移动，R2消耗的功率一定变大
D．若将a与b的位置互换，只闭合S、S2，则a的示数与b的示数的比值可能等于R2
二、计算题

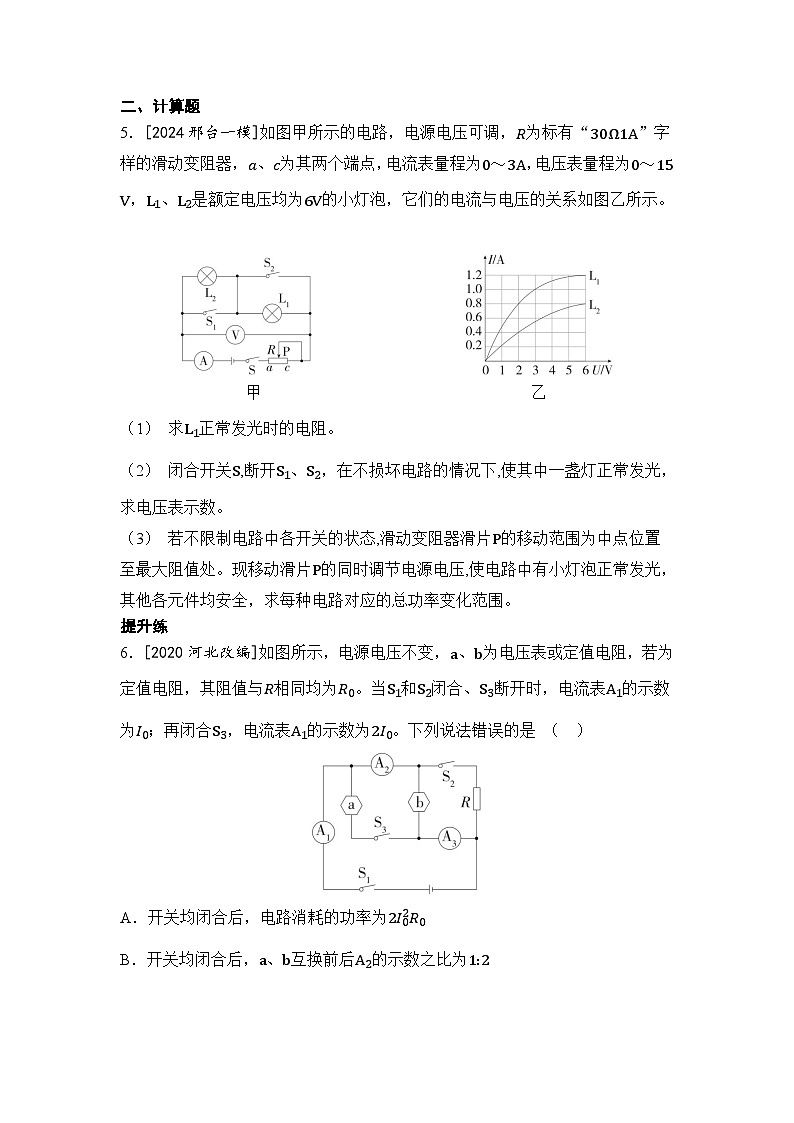

5．[2024邢台一模]如图甲所示的电路，电源电压可调，R为标有“30Ω1A”字样的滑动变阻器，a、c为其两个端点，电流表量程为0～3A，电压表量程为0～15V，L1、L2是额定电压均为6V的小灯泡，它们的电流与电压的关系如图乙所示。
甲乙
（1） 求L1正常发光时的电阻。
（2） 闭合开关S,断开S1、S2，在不损坏电路的情况下,使其中一盏灯正常发光，求电压表示数。
（3） 若不限制电路中各开关的状态,滑动变阻器滑片P的移动范围为中点位置至最大阻值处。现移动滑片P的同时调节电源电压,使电路中有小灯泡正常发光，其他各元件均安全，求每种电路对应的总功率变化范围。
提升练
6．[2020河北改编]如图所示，电源电压不变，a、b为电压表或定值电阻，若为定值电阻，其阻值与R相同均为R0。当S1和S2闭合、S3断开时，电流表A1的示数为I0；再闭合S3，电流表A1的示数为2I0。下列说法错误的是 （ ）
A．开关均闭合后，电路消耗的功率为2I02R0
B．开关均闭合后，a、b互换前后A2的示数之比为1:2
C．将最大阻值为R0的滑动变阻器与R串联，只闭合S1、S2，P从中点移到阻值最大端，变阻器消耗的功率变化量为12I02R0
D．用最大阻值为R0的滑动变阻器替换a、b、R其中的一个，移动滑片，三个电流表的示数均发生变化且变化量相等。满足上述要求的电路连接方式有四种
7．[2024河北节选]灯泡L1和L2的额定功率相等，额定电流分别为0.2A和0.3A,小明利用灯泡L（数据如表）,对L1和L2的发光情况进行研究。将L、L1、L2与某一可调压电源连接成如图所示的电路，只闭合S1,调节电源电压至某一值时，通过电压表判断出L1正常发光；断开S1,闭合S2，发现不用改变电源电压，L2也恰好正常发光。则L1正常发光时的电阻为____Ω 。
微专题7 动态电路分析及计算（课时2）
基础练
一、选择题
1．[2024石家庄新乐模拟改编]在如图所示的电路中，闭合开关，当滑动变阻器的滑片P向右移动时，以下说法错误的是 （ ）
第1题图
A．电压表V1示数变小,V2示数变大
B．电流表A1示数变小，A2示数变大，A3示数变小
C．电压表V2示数与电流表A2示数之比变大
D．电压表V2的变化量与电流表A1变化量的比值不变
2．[2024邢台一模改编]如图所示电路，电源电压为14V，电流表A1的量程为0～3A，A2表的量程为0∼0.6A，电压表V的量程为0∼3V或0∼15V。闭合S1，断开S2、S3，滑片P移到最左端，R1和R3消耗的电功率之比P1:P3=3:1；滑片P向右移到某一位置的过程中，A1表的示数变化了0.3A，电压表的示数变化了3V。三个开关都闭合，在确保电路安全的前提下，R2允许接入电路的最小阻值为R2小，电路消耗的最大电功率为P大。下列结论错误的是 （ ）
第2题图
A．R1=30Ω
B．闭合S1，断开S2、S3，滑片P移到最左端时，A1表的示数为0.35A
C．电压表选用的量程为0～3V
D．P大=28W
3．[2024省适应性预测改编]如图所示电路，电源电压恒定，R1为滑动变阻器，R2、R3均为定值电阻，且R2=2R3，下列说法错误的是 （ ）
A．只闭合开关S1，滑片向右滑动过程中，电压表V与电流表A的示数之比不变，示数乘积变大
B．保持滑片不动，先闭合开关S1、S3，再闭合S2，电压表V与电流表A1的示数之比变小，电压表V与电流表A的示数乘积变大
C．开关都闭合，滑片向右滑动过程中，三个电流表示数均变大，电路总功率变大
D．若将电流表A1、A2换成电压表V1、V2，开关都闭合，无论滑片如何移动，电压表V与电压表V2的示数之比保持1:3，电压表V1示数变化量ΔU1与电流表A示数变化量ΔI的比值不变
4．[2024省联考一模改编]如图所示的电路图，电源电压U恒定，R1、R2为两个阻值相等的定值电阻，滑片P在中间位置，此时变阻器接入电路的阻值R=2R1。下列说法错误的是 （ ）
A．开关全闭合，A1与A2的示数之比为2:3
B．开关全闭合，滑片P向右移动时,两个电流表示数均变小，V示数与A1示数之比变大
C．开关全闭合，滑片P移动到右端时．电路总功率最小为9U24R1
D．若将电流表A1换成电压表V1，只闭合开关S和S2，将滑片P向左移时，V1示数变化量和A2示数变化量的比值等于R1
二、计算题
5．[2024石家庄一模]如图所示电路中，电源电压恒为18V，灯泡L规格为“10V10W”，且灯丝电阻不随温度变化。滑动变阻器R规格为“20Ω2A”，电流表的量程为“0∼3A”,电压表的量程为“0∼15V”。闭合开关，将滑片移至某位置，小灯泡正常发光。求:
（1） 灯泡正常工作时的电流和此时滑动变阻器接入电路的阻值;
（2） 电路消耗的最小功率;
（3） 现将定值电阻R0替换灯泡L，不改变电表量程，闭合开关，在确保电路安全的情况下移动滑片P,发现电压表示数的最小值与最大值的比值为0.4,求R0的可能阻值。
提升练
6．[2021河北改编]如图所示电路，电源电压不变，滑动变阻器R2的最大阻值与R1的阻值均为R0，a、b、c分别为电阻（阻值为R0）、电流表、电压表其中之一，且不相同。当S1、S3闭合时，移动滑片P，电路中消耗的功率始终为I02R0。下列有关说法正确的是 （ ）
A．b一定是电流表，c一定是电压表
B．开关都闭合时，电路消耗功率为I02R0
C．只闭合S1，若b为电压表，P向右移动，b的示数可能变小
D．将a、c互换，开关都闭合时，电路中的电流可能为3I0
7．[2022河北改编]如图所示的电路中，电源电压不变，小灯泡L上标有“12V12W”字样，滑动变阻器R0的最大阻值为20Ω ，a、b为电流表、电压表其中之一，且不相同。只闭合开关S1，滑片P置于左端，电流表示数为1A；再闭合开关S2、S3,移动滑片P，电流表示数始终为1A。已知灯泡电阻随温度升高而增大。下列说法错误的是 （ ）
A．a为电压表
B．电源电压为12V
C．只闭合开关S1，若电流表示数为0.5A，则滑动变阻器接入电路的阻值为12Ω
D．将a与R0互换，开关均闭合，移动滑片P，滑动变阻器功率的最小值为7.2W
微专题7 动态电路分析及计算（课时1）
基础练
一、选择题
1．D
[解析]由P=UI可知，L1正常发光的电流I1=P1U1=3W3V=1A，L2正常发光的电流I2=P2U2=3W6V=0.5A；L1的电阻R1=U1I1=3V1A=3Ω ，L2的电阻R2=U2I2=6V0.5A=12Ω 。
由题知L1发光较暗，则其两端电压小于3V，而L2正常发光，则其两端电压为6V，因此两灯是串联。由串联电路的特点和电表的连接方法可知，电表a是电流表，电表b、c是电压表，则电流表a测电路中的电流，电压表b测电源两端电压，电压表c测L2两端电压。由已知条件及串联电路的电流特点可知，电路的电流等于L2的额定电流，即0.5A，所以电流表a的示数为0.5A，故A错误。由上述分析可知，电表b是电压表，测电源两端电压，由于L1两端电压小于3V，L2两端电压为6V，由串联电路的电压特点可知，电源电压小于9V，故B错误。由上述分析可知，电表c是电压表，测L2两端电压，其示数为6V，故C错误；由串联电路的电流特点可知，通过L1的电流为0.5A，则灯泡L1的实际功率P=I12R1=(0.5A)2×3Ω=0.75W，故D正确。
2．B
3．C
[解析]闭合开关S、S1时，滑动变阻器R3与R1串联，电流表A2测通过电路的电流，电压表测R1两端的电压；闭合开关S、S2时，滑动变阻器与R2串联，电流表A2测通过电路的电流，电压表测R2两端的电压。分析图像可知，两图线反映的电阻值分别为Ra=UaIa=2V0.2A=10Ω=R1，Rb=UbIb=4V0.2A=20Ω=R2。所以闭合开关S、S1对应的图线是a。B错误，C正确。分析图线a，根据串联电路的特点和欧姆定律可得，电源电压U=I1最小R3+U1最小=0.2A×R3+2V；同理，分析图线b，可得电源电压U=I2最小R3+U2最小=0.15A×R3+3V，联立可得U=6V，R3=20Ω ，A错误。只闭合开关S、S2，由图线b可知，电路中的最小电流I2最小=0.15A，此时电路的电功率最小，P最小=UI2最小=6V×0.15A=0.9W，故D错误。
4．D
[解析]由题干信息可知，a、b共有4种组合，但只有2种组合满足题干要求，即a、b均为电流表，或者a为电压表、b为电流表，综上可知b是电流表，故A错误。B选项中只能是a为电压表，b为电流表的情况，只闭合S、S2时，R1与滑动变阻器串联，电压表a测滑动变阻器两端电压，电流表b测电路中的电流，移动滑片P，滑动变阻器两端电压变化量等于R1两端电压变化量，设a的示数变化量为ΔU1，b的示数变化量为ΔI，则ΔU1ΔI=R1，故B错误。若a为电流表时，将b换成电压表，只闭合S、S2，R1与R2串联，滑动变阻器被短路，此时，无论如何移动滑片P，R2消耗的功率都不变，故C错误。当a为电压表、b为电流表时，a、b位置互换，只闭合S、S2，滑动变阻器被短路，R1与R2串联，电压表测量R2两端电压，电流表测量电路中的电流，则a与b的示数比值等于R2，故D正确。
二、计算题
5．（1） 5Ω
[解析]由图乙可知，L1正常发光时的电阻
R1=ULI1=6V1.2A=5Ω 。
（2） 8V
[解析]闭合开关S，断开S1、S2，L1、L2和R串联，此时电压表测两灯串联的总电压。在不损坏电路前提下，由图像乙可知只能L2正常发光，此时串联电路电流I=0.8A，
两灯泡电压分别为U1=2V，U2=6V，
电压表示数U=U1+U2=2V+6V=8V。
（3） 见解析
[解析]滑动变阻器允许通过的最大电流为1A，由图像乙可知L1的额定电流是1.2A，大于滑动变阻器允许通过的最大电流，所以L1不能正常发光，只能让L2正常发光，此情况对应两种电路。
电路1：闭合开关S，断开S1、S2，L1、L2和R串联。
此时L1的电阻R1′=U1I=2V0.8A=2.5Ω ，
L2的电阻R2=U2I=6V0.8A=7.5Ω 。
电路最小总功率P小=I2(R1′+R2+R2)=(0.8A)2×(2.5Ω+7.5Ω+15Ω)=16W；
电路最大总功率P大=I2(R1′+R2+R)=(0.8A)2×(2.5Ω+7.5Ω+30Ω)=25.6W。
电路总功率变化范围为16∼25.6W。
电路2：闭合开关S、S2，断开S1，L1被短路，L2和R串联，L2正常发光时串联电路电流I=0.8A，
电路最小总功率
P小=I2(R2+R2)=(0.8A)2×(7.5Ω+15Ω)=14.4W；
电路最大总功率
P大=I2(R2+R)=(0.8A)2×(7.5Ω+30Ω)=24W。
电路总功率变化范围为14.4∼24W。
提升练
6．C
[解析]先将S1和S2闭合，再闭合S3时干路电流变成原来的2倍，则只有a为定值电阻，b为电压表时符合。开关均闭合后，根据公式P=I2R可得两电阻各自消耗的功率均为P=I02R0，故电路消耗的功率P总=2P=2I02R0，A正确。开关均闭合后，A2测通过R的电流，示数为I0，当a、b互换后，a为定值电阻，与R并联，A2测量a所在支路与R所在支路的电流和，示数为2I0，故a、b互换前后，A2的示数比为I0:2I0=1:2，B正确。电路中只连有R时，电路中的电流I0=UR0，将最大阻值为R0的滑动变阻器与R串联，只闭合S1、S2，滑片P在中点时，电路中的电流I=U32R0=23I0，变阻器消耗的功率P=I2⋅12R0=(23I0)2⋅12R0=29I02R0,滑片移到阻值最大端时，电路中的电流I′=U2R0=12⋅UR0=12I0,变阻器消耗的功率P′=I′2R0=(12I0)2⋅R0=14I02R0，则功率变化量ΔP=P′−P=14I02R0−29I02R0=136I02R0，C错误。用最大阻值为R0的滑动变阻器替换a、b、R其中的一个，移动滑片，三个电流表示数均变化且变化量相等，则三个电流表所测电流都包含通过滑动变阻器的电流，所以只能替换b，满足上述要求的电路连接方式有如下四种：①只闭合S1，等效电路如图甲，串联电路中各处电流相等，滑片移动，三表示数均变化且变化量相等；②开关均闭合，等效电路如图乙，滑片移动只改变滑动变阻器所在支路电流，三表示数均变化且变化量等于滑动变阻器支路电流变化量；③只闭合S1和S2，等效电路如图丙，滑片移动改变滑动变阻器支路电流，A3示数变化，同时A1和A2示数均随之变化，且变化量与A3相等；④只闭合S1和S3，等效电路如图丁，与③同理，D正确。
图甲图乙
图丙图丁
7．22.5
[解析]P1=P2即U1I1=U2I2，
I1=0.2A，I2=0.3A，
即2U1=3U2。
闭合S1时U=UV+U1，UV=1V，
闭合S2时U=UV′+U2，UV′=2.5V，
解得U2=3V，U1=4.5V，
所以R1=U1I1=Ω 。
微专题7 动态电路分析及计算（课时2）
基础练
一、选择题
1．C
2．C
3．C
[解析]只闭合开关S1，R1、R2、R3串联，电流表A测串联电路的电流，电压表V测R3两端的电压。滑片向右移动，R1减小，串联电路的总电阻减小，电流表A示数变大，电压表V与电流表A的示数之比为R3的阻值，R3是定值电阻，阻值不变；通过R3的电流变大，所以R3两端的电压变大，两表示数乘积变大，故A正确。
保持滑片不动，先闭合开关S1、S3，只有R3接入电路，电流表A与A1测得的电流相等，电压表V测R3两端的电压且等于电源电压。再闭合S2，三个电阻并联，电压表V始终测电源电压示数不变。A1测R2、R3的总电流，此时A1的示数比只接入R3时的大，所以电压表V与电流表A1的示数之比变小。电流表A在干路中，测三个支路的总电流，示数变大，所以电压表V与电流表A的示数乘积变大，故B正确。
开关都闭合，三个电阻并联，电流表A1测通过R2、R3两支路的电流之和，R2、R3是定值电阻，所以滑片向右移动与R2、R3两支路电流没有关系，所以电流表A1示数不变，故C错误。
将A1、A2换成V1、V2，开关都闭合，R1、R2、R3串联，A测串联电路的电流，V1测R1、R2两端的电压，V2测R2、R3两端的电压，V测R3两端的电压，电压表V与电压表V2的示数之比为
U3U2+U3=IR3IR2+IR3=IR3I⋅2R3+IR3=13；
电压表V1的示数为UV1=U1+U2=U−U3，
则ΔUV1=(U−U3′)−(U−U3)=ΔU3，
所以ΔUV1ΔI=ΔU3ΔI=R3，故D正确。
4．A
二、计算题
5．（1） 1A； 8Ω
[解析]灯泡正常工作时的电流
I额=P额U额=10W10V=1A；
此时滑动变阻器两端电压U滑=U−U额=18V−10V=8V，
滑动变阻器接入电路的阻值R=U滑I额=8V1A=8Ω 。
（2） 10.8W
[解析]当滑动变阻器接入电路阻值最大，即R=20Ω 时,电路消耗的电功率最小。
灯泡电阻RL=U额I额=10V1A=10Ω ，
电路消耗的最小功率P小=U2Rmax+RL=(18V)220Ω+10Ω=10.8W。
（3） 10Ω 或2.5Ω
[解析]由题可知,R0两端电压最小值与最大值关系为U0小=0.4U0大，
当滑动变阻器接入电路阻值最大时,电压表示数最小，U0小=UR0+RmaxR0=18V⋅R0R0+20Ω①。
电压表示数最大值有两种情况:
一种情况是电压表示数能达15V，此时最大电流不超过2A，则U0大=15V②，
根据①②，18V⋅R0R0+20Ω=0.4×15V，解得R0=10Ω 。
另一种情况是电压表最大示数小于15V,此时电路中电流已达到了2A，则U0大=2A⋅R0③，
根据①③，18V⋅R0R0+20Ω=0.4×2A×R0，解得R0=2.5Ω 。
综上，R0的阻值可能为10Ω 或2.5Ω 。
提升练
6．D
[解析]当S1、S3闭合时，移动滑片P，电路中消耗的功率不变，说明滑动变阻器被短路，即c元件或b元件为电流表，a一定是电阻，A错误；S1、S3闭合时只有一个电阻a接入电路中，电路消耗的功率为I02R0，可知电源电压为U=I0R0，当开关都闭合时，滑动变阻器依然被短路，两个阻值均为R0的电阻并联，则电路消耗功率为2I02R0，B错误；只闭合S1，若b为电压表，则c为电流表，电阻a与滑动变阻器串联，电压表测量滑动变阻器两端的电压，当P向右移动，滑动变阻器接入电路的阻值变大，分压变大，则b的示数变大，C错误；将a、c互换，开关都闭合，若b为电压表，则此时电阻a与滑动变阻器并联在电源两端，当滑动变阻器接入电路的电阻为0.5R0时，电路中的电流为I0+2I0=3I0，D正确。
7．C
[解析]分析题意可知，S1、S2、S3闭合时，滑动变阻器被短路，因此b为电流表，a为电压表，故A正确；只闭合S1，滑片P置于左端，滑动变阻器接入电路的阻值为0，小灯泡两端电压等于电源电压，小灯泡的额定电流I额=P额U额=12W12V=1A,且此时电流表示数为1A，所以小灯泡正常发光，即可得电源电压为12V，故B正确；只闭合开关S1，小灯泡和滑动变阻器串联，若电流表示数为0.5A，此时电路总电阻R总=RL+R0=UI=12V0.5A=24Ω,小灯泡正常发光时的电阻R正常=U额I额=12V1A=12Ω ,由于灯泡电阻随温度升高而增大，此时灯泡电阻小于12Ω ，则滑动变阻器接入电路的阻值大于12Ω ,故C错误；a与R0互换，开关均闭合，小灯泡和滑动变阻器并联接在电源两端，当滑动变阻器接入电路阻值最大时消耗的功率最小，最小值Pmin=U2R0max=(12V)220Ω=7.2W，故D正确。
数据序号
电流/A
电压/V
1
0.20
1.0
2
0.24
1.8
3
0.30
2.5
