初中物理沪科版（2024）八年级全册（2024）第一节 探究：杠杆的平衡条件优秀第二课时测试题

这是一份初中物理沪科版（2024）八年级全册（2024）第一节 探究：杠杆的平衡条件优秀第二课时测试题，文件包含第十一章第一节第2课时杠杆的应用-学生版docx、第十一章第一节第2课时杠杆的应用docx等2份试卷配套教学资源，其中试卷共6页， 欢迎下载使用。

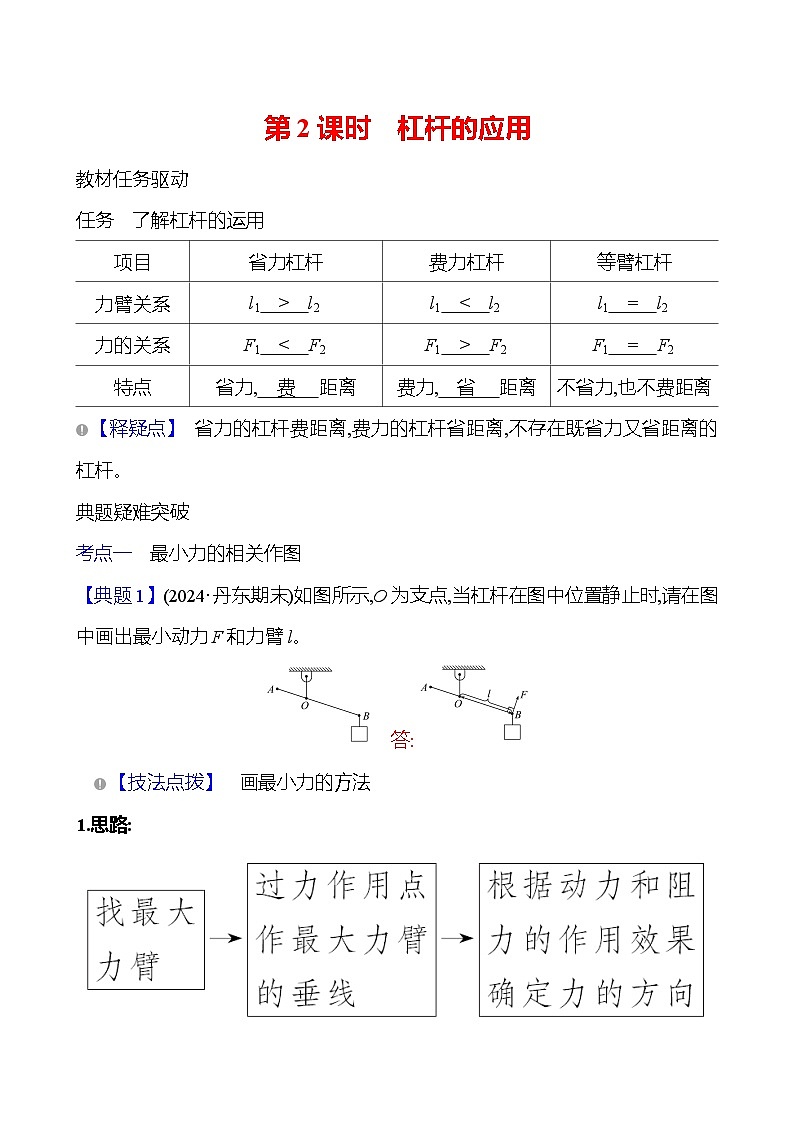

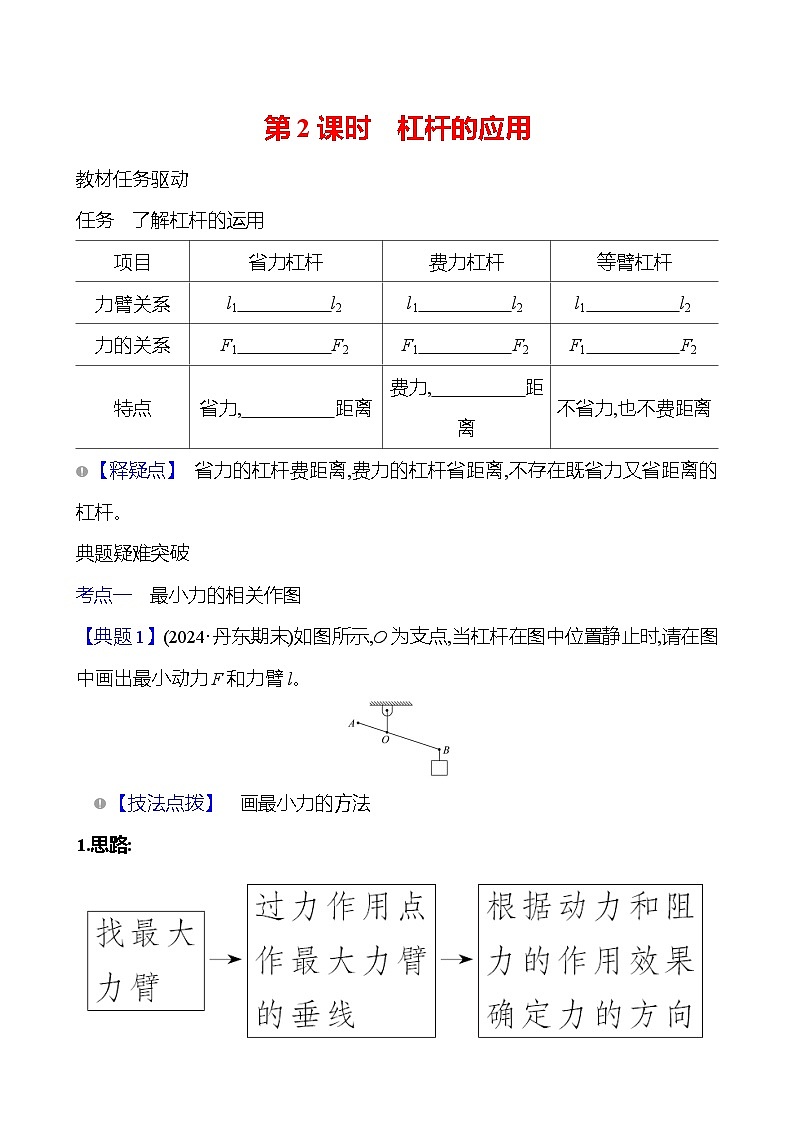

任务 了解杠杆的运用
【释疑点】 省力的杠杆费距离,费力的杠杆省距离,不存在既省力又省距离的杠杆。
典题疑难突破
考点一 最小力的相关作图
【典题1】(2024·丹东期末)如图所示,O为支点,当杠杆在图中位置静止时,请在图中画出最小动力F和力臂l。
答:
【技法点拨】 画最小力的方法
1.思路:
2.找最大力臂:
(1)动力作用点确定时,支点和动力作用点的连线为最大动力臂;
(2)动力作用点没有确定时,杠杆上距离支点最远的点和支点的连线为最大力臂。
【变式1】(2024·西安模拟)如图甲所示是某小区设置的垃圾分类箱,请在图乙中A点作出打开垃圾桶施加的最小的力。
答:
考点二 杠杆的动态平衡
【典题2】(2023·连云港中考)如图所示,每个钩码的质量为50 g,在均匀杠杆的A处挂2个钩码,B处挂1个钩码,杠杆恰好水平平衡。在A、B两处再各加1个钩码,那么(C)
A.杠杆仍水平平衡
B.杠杆的左边向下倾斜
C.杠杆的右边向下倾斜
D.将A处的钩码向左移动一格,杠杆仍能水平平衡
【技法点拨】
【变式2】(2024·广安中考)桔槔是《天工开物》中记载的一种原始的汲水工具,在拗石辅助下,人几乎可以不用力就能将一桶水从井中提起。如图所示,已知A点所挂拗石重力为100 N,OA∶OB=2∶1,两侧悬挂的绳子始终保持在竖直方向,忽略横杆和绳的重力(ρ水=1.0×103 kg/m3)。下列说法错误的是(A)
A.桔槔平衡时,桶内水的体积为2×10-2 m3
B.桔槔是杠杆装置
C.桔槔平衡时,A、B两点所受的拉力之比为1∶2
D.要想一次提取更多的水,可以将悬挂点A向远离O点方向移动
课堂反馈,请使用“5分钟随堂练”P22
训练升级,请使用“课时过程性评价”P128
训练升级,请使用“重难强化练”P130
项目
省力杠杆
费力杠杆
等臂杠杆
力臂关系
l1 > l2
l1 < l2
l1 = l2
力的关系
F1 < F2
F1 > F2
F1 = F2
特点
省力, 费 距离
费力, 省 距离
不省力,也不费距离
