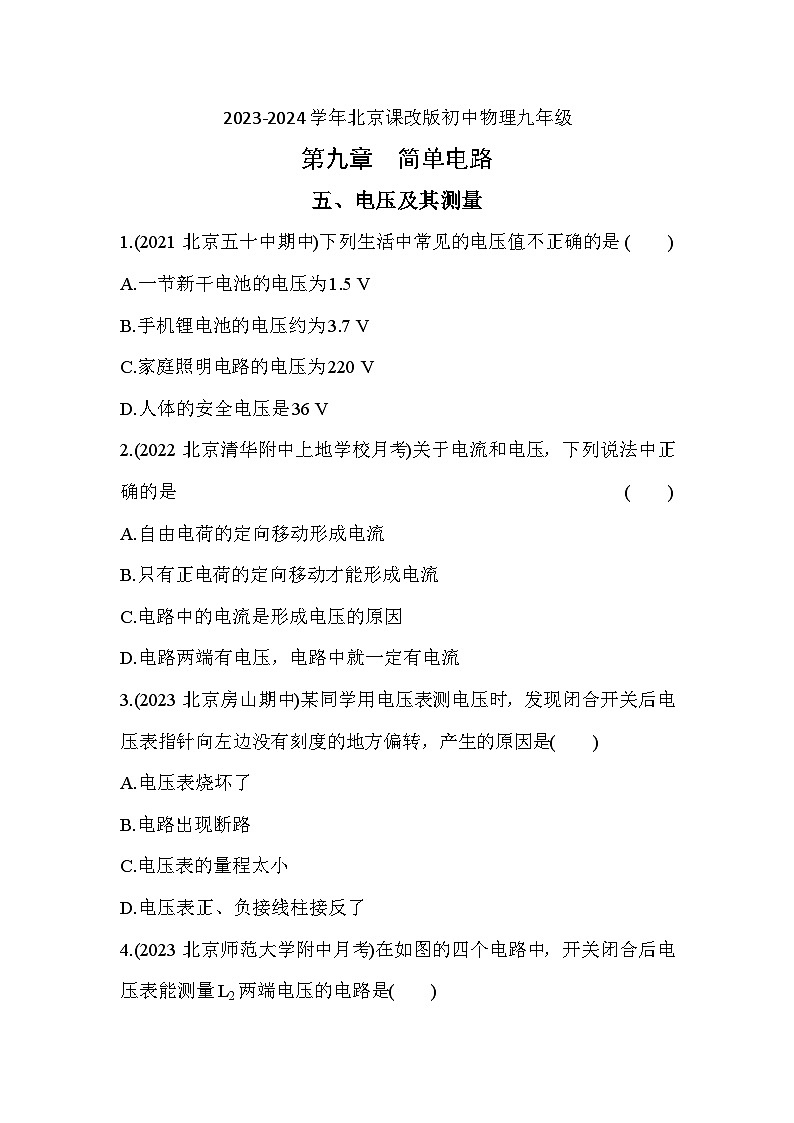

五、电压及其测量
1.(2021北京五十中期中)下列生活中常见的电压值不正确的是( )
A.一节新干电池的电压为1.5 V
B.手机锂电池的电压约为3.7 V
C.家庭照明电路的电压为220 V
D.人体的安全电压是36 V
2.(2022北京清华附中上地学校月考)关于电流和电压，下列说法中正确的是( )
A.自由电荷的定向移动形成电流
B.只有正电荷的定向移动才能形成电流
C.电路中的电流是形成电压的原因
D.电路两端有电压，电路中就一定有电流
3.(2023北京房山期中)某同学用电压表测电压时，发现闭合开关后电压表指针向左边没有刻度的地方偏转，产生的原因是( )
A.电压表烧坏了
B.电路出现断路
C.电压表的量程太小
D.电压表正、负接线柱接反了

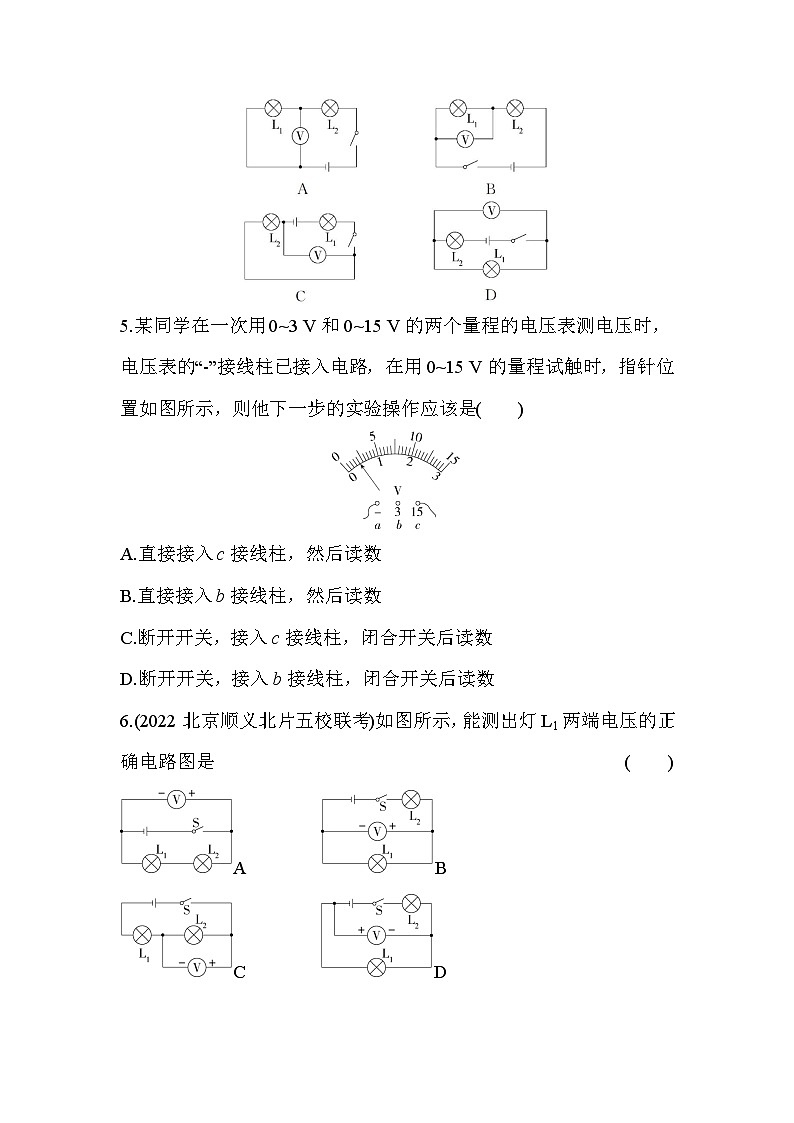

4.(2023北京师范大学附中月考)在如图的四个电路中，开关闭合后电压表能测量L2两端电压的电路是( )


5.某同学在一次用0~3 V和0~15 V的两个量程的电压表测电压时，电压表的“-”接线柱已接入电路，在用0~15 V的量程试触时，指针位置如图所示，则他下一步的实验操作应该是( )
A.直接接入c接线柱，然后读数
B.直接接入b接线柱，然后读数
C.断开开关，接入c接线柱，闭合开关后读数
D.断开开关，接入b接线柱，闭合开关后读数
6.(2022北京顺义北片五校联考)如图所示，能测出灯L1两端电压的正确电路图是( )
A B
C D
7.如图甲所示的电路是小芳同学用电压表测灯泡L2两端电压的实物连接图。电源电压约为9 V，L1两端的电压约7 V，L2两端的电压约2 V。
(1)请你指出电路中连接的两处错误:
① ，
② 。
(2)若测量灯泡L1两端的电压，在电路上只需将 导线一端(填“a”或“b”)，由灯泡L2的接线柱上改接到灯泡L1 (填“左”或“右”)端的接线柱上即可。
(3)改接后，闭合开关S，则电压表指针偏转的情况如图乙所示，则L1两端的电压为
V。

课后作业
8.(2022浙江台州中考)某次实验时，电表的接线和指针的位置如图所示，其示数为
( )
A.2.5 V B.12.5 V
C.2.5 A D.12.5 A
9.在如图所示的电路中，开关闭合后电压表测量的是( )
A.L1两端的电压
B.L1 和L2两端的电压
C.L3 和电源两端电压
D.电源两端电压
10.(2023北京师范大学附中月考)某同学用一个有0~3 V和0~15 V两个量程的电压表测某电路两端的电压，用的是0~3 V量程，但记录的读数却是6.5 V，则该同学实际测的电压值最可能是( )
A.1.3 V B.2.5 V
C.5 V D.12.5 V
11.(2022北京师范大学附中月考)下列四个图中，闭合开关S后，用电压表测灯L1两端电压且连接正确的是( )


12.(2023北京师范大学附中期中)如图所示的四个电路中，电流表或电压表连接正确的是( )


13.(2019湖南邵阳中考)在图中“⚪”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下说法正确的是( )
A.a为电流表，b为电流表
B.a为电压表，b为电流表
C.a为电流表，b为电压表
D.a为电压表，b为电压表
14.(2023北京顺义牛栏山一中月考)根据图甲所示的电路图，将图乙中的实际电路连接起来。

15.在水果中平行插入两片不同金属制成的极板，就组成了一个水果电池，如图所示。物理兴趣小组的同学在课外实践活动中探究影响水果电池电压大小的因素，实验前，他们的部分实验猜想如下，
猜想一:水果电池电压可能与水果的种类有关。
猜想二:水果电池电压可能与极板的材料有关。
(1)为了验证猜想一和猜想二，他们在不同水果中插入不同金属制成的极板，并保持两块极板间的距离、极板插入水果的深度不变，分别测出电压，实验记录如表所示。
①为了验证猜想一，保持 不变，改变水果种类，多次实验后，得出结论:猜想一是 (选填“正确”或“错误”)的。
②分析数据可知，水果电池电压与极板材料有关，表中效果最好的两极板材料是 。
③图中，与电压表标有“3”字样的接线柱相连的极板是水果电池的 极。
(2)将两极板插入水果更深些，发现电压表示数发生了变化，由此，可以提出一个可探究的科学问题是 。
答案

1.D 人体的安全电压不高于36 V，故D不正确。
2.A 自由电荷的定向移动形成电流，可以是正电荷或负电荷定向移动形成电流，还可以是正负电荷同时向相反的方向移动形成电流，故A正确，B错误；电压是形成电流的原因，故C错误；电路两端有电压但电路没有构成通路，电路中没有电流，故D错误。
3.D 闭合开关后电压表指针向左边没有刻度的地方偏转，这说明电压表的正、负接线柱接反了，故选D。
4.C 电压表要与被测灯泡并接在一起，A、B、D三项中的电压表都并接在L1两端，测的是L1两端的电压，故A、B、D不正确；C项中电压表并接在L2两端，测的是L2两端的电压，故C正确。
5.D 电压表“-”接线柱已接入电路中，在用0~15 V的量程试触时，由电压表指针偏转位置可知，此时电压约2 V，不超过电压表的小量程0~3 V，故不应选0~15 V，而应选0~3 V的量程，因此在断开开关后，将b接线柱接入电路中，闭合开关后读数，故选D。
6.B A中电压表接在电源两端，并且正、负接线柱接线正确，电压表测电源电压，故不正确；B中电压表接在L1两端，电压表测L1两端电压，并且正、负接线柱接线正确，故正确；C中电压表接在L2两端，并且正、负接线柱接线正确，电压表测L2两端电压，故C不正确；D中电压表接在L1两端，但正、负接线柱接线错误，故不正确。
7.答案 (1)①电压表的正、负接线柱接反了 ②电压表的量程选的太大了 (2)b 左 (3)6.5
解析 (1)因为L2两端电压约为2 V，电压表量程应选0~3 V，而连接图中选用0~15 V的量程，故电压表的量程选择的太大了，通过观察电路图，沿着电流方向，电流从电压表的负接线柱流入，从正接线柱流出，则说明电压表的正、负接线柱接反了。(2)若要测量灯泡L1两端的电压，因为L1两端的电压约为7 V，所以电压表的量程应选择0~15 V，故只需将b导线改接到灯泡L1的左端接线柱上即可。(3)因电压表的量程是0~15 V，观察图乙可知，电压表的示数为6.5 V。
能力提升全练
8.A 观察该电表，电表上标注字母“V”，则说明该电表是电压表，该电压表所选的量程为0~3 V，则电压表示数为2.5 V，故选A。
9.B 观察题图可知，电压表接在L1 和 L2的两端，故当开关闭合后，电压表测的是L1 和L2 两端的电压。
10.A 该同学用的是0~3 V的量程，但记录的读数是6.5 V，说明该同学把0~3 V的量程当成0~15 V进行读数，则6.5 V对应0~3 V量程的读数应该为6.5V5=1.3 V。
11.C A中的电压表串接在电路中，故A不正确；B中的电压表接在L2两端，故B不正确；C、D中电压表接在L1两端，但是D中的电压表的正、负接线柱接反了，故D不正确，C正确。
12.D A图中电流表正、负接线柱接反，故不正确；B图中电压表与灯泡串接，故不正确；C图中电流表与灯泡并接，灯泡L被短路，相当于把电流表直接接在电源两端，电流表会被烧坏，故不正确；D图中电压表与用电器并接，且电流从正接线柱流入，负接线柱流出，正确。
13.B 电压表应并接在L1两端，电流表应串接在电路中，由题中电路图可知，b是串接在电路中的，所以b为电流表，测量电路中的电流；a与L1并接，所以a是电压表，测量L1两端的电压，故B正确， A、C、D错误。
14.答案 如图所示
解析
首先把两节干电池首尾串接在一起组成电源，将电源正极、开关S、灯泡L2、L1、电流表和电源的负极依次串接起来，在连接电表时要注意，要使电流从电表正接线柱流入，从负接线柱流出，最后把电压表并接在L2两端。(电流表、电压表的两个量程选择其一即可)
素养探究全练
15.答案 (1)①极板的材料 正确 ②铜—锌 ③正
(2)水果电池电压可能与极板插入水果的深度有关
解析 (1)①为了验证猜想一:水果电池电压可能与水果的种类有关，需要控制极板的材料不变，仅改变水果种类；由表格数据可知，当两极板材料相同，例如都为铁—锌时，改变水果种类，组成的水果电池电压不相同，说明水果电池电压与水果的种类有关，故猜想一正确。②由表格数据可知，当水果的种类相同，例如都为苹果时，由铁—锌、铁—铜、铜—锌极板的材料组成的水果电池电压都不相同，且由铜—锌极板材料制成的水果电池电压最大，所以铜—锌极板材料效果最好。③由电压表的使用规则可知，电压表“3 V”的接线柱接电源的正极。(2)将两极板插入水果更深些，极板与水果的接触面积就变大，发现电压表示数发生了变化，可以提出问题:水果电池电压可能与极板插入水果的深度有关实验
序号
水果
种类
两极板间电压U/V
铁—锌
铁—铜
铜—锌
1
苹果
0.6
0.7
1.0
2
菠萝
0.5
0.6
0.9
3
梨
0.4
0.5
0.8
4
橙
0.7
0.8
1.1
