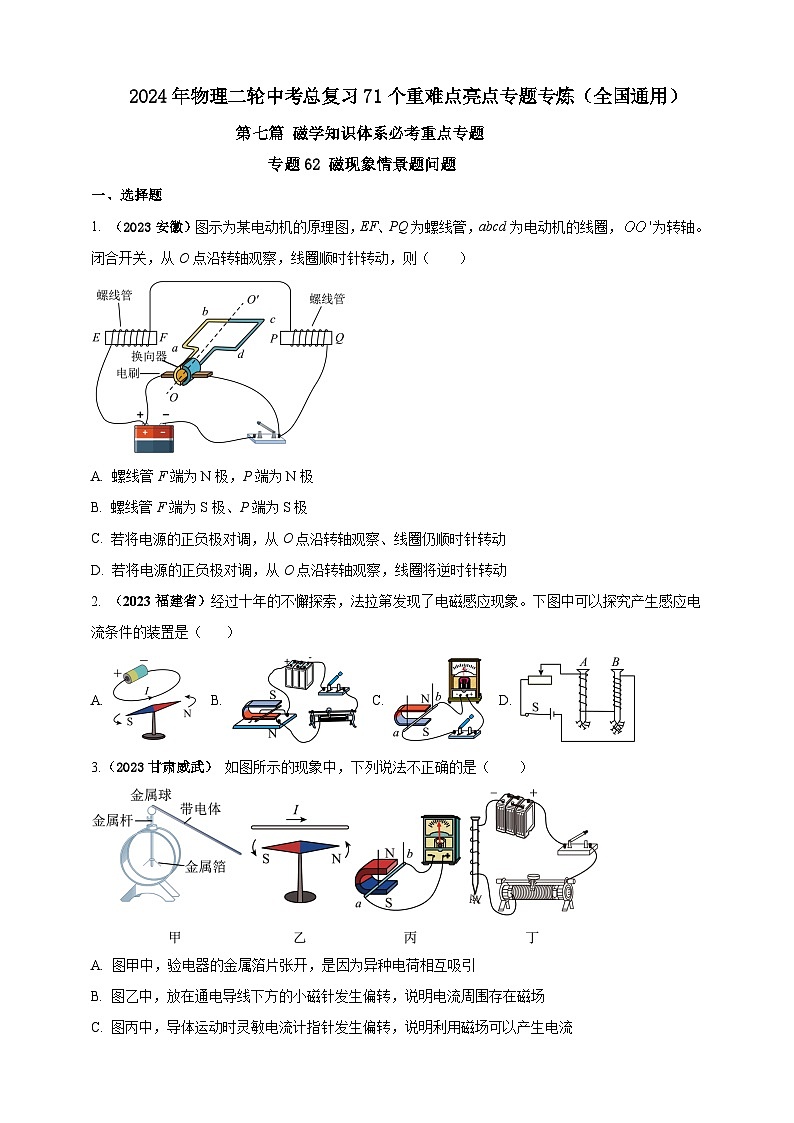

专题62 磁现象情景题问题
一、选择题
1. （2023安徽）图示为某电动机的原理图，EF、PQ为螺线管，abcd为电动机的线圈，为转轴。闭合开关，从O点沿转轴观察，线圈顺时针转动，则（ ）

A. 螺线管F端为N极，P端为N极
B. 螺线管F端为S极、P端为S极
C. 若将电源的正负极对调，从O点沿转轴观察、线圈仍顺时针转动
D. 若将电源的正负极对调，从O点沿转轴观察，线圈将逆时针转动
【答案】C
【解析】A．由图可知，电流从螺线管EF的左端流入，根据安培定则可知，E端为N极，F端为S极，故A不符合题意；
B．由图可知，电流从螺线管PQ的左端流入，根据安培定则可知，Q端为S极，P端为N极，故B不符合题意；
CD．由题意知，闭合开关，此时从O点沿转轴观察，线圈顺时针转动；线圈受力转动的方向与磁场方向和电流方向有关，若将电源的正负极对调，则螺线管中电流方向与原来反向，根据安培定则可知，螺线管的磁极改变，且电动机线圈中的电流方向与原来相反向，则线圈受到磁场力的方向不会发生改变，即从O点沿转轴观察，线圈仍顺时针转动，故C符合题意，D不符合题意。
故选C。
2. （2023福建省）经过十年的不懈探索，法拉第发现了电磁感应现象。下图中可以探究产生感应电流条件的装置是（ ）
A. B. C. D.
【答案】C
【解析】A．此装置是奥斯特实验，说明电流周围存在磁场，故A不符合题意；
B．此装置可以探究通电导体在磁场中受力的作用，故B不符合题意；
C．此装置可以探究什么情况下磁可以生电，即产生感应电流的条件，故C符合题意；
D．此装置可以探究电磁铁磁性强弱与线圈匝数多少的关系，故D不符合题意。
故选C。

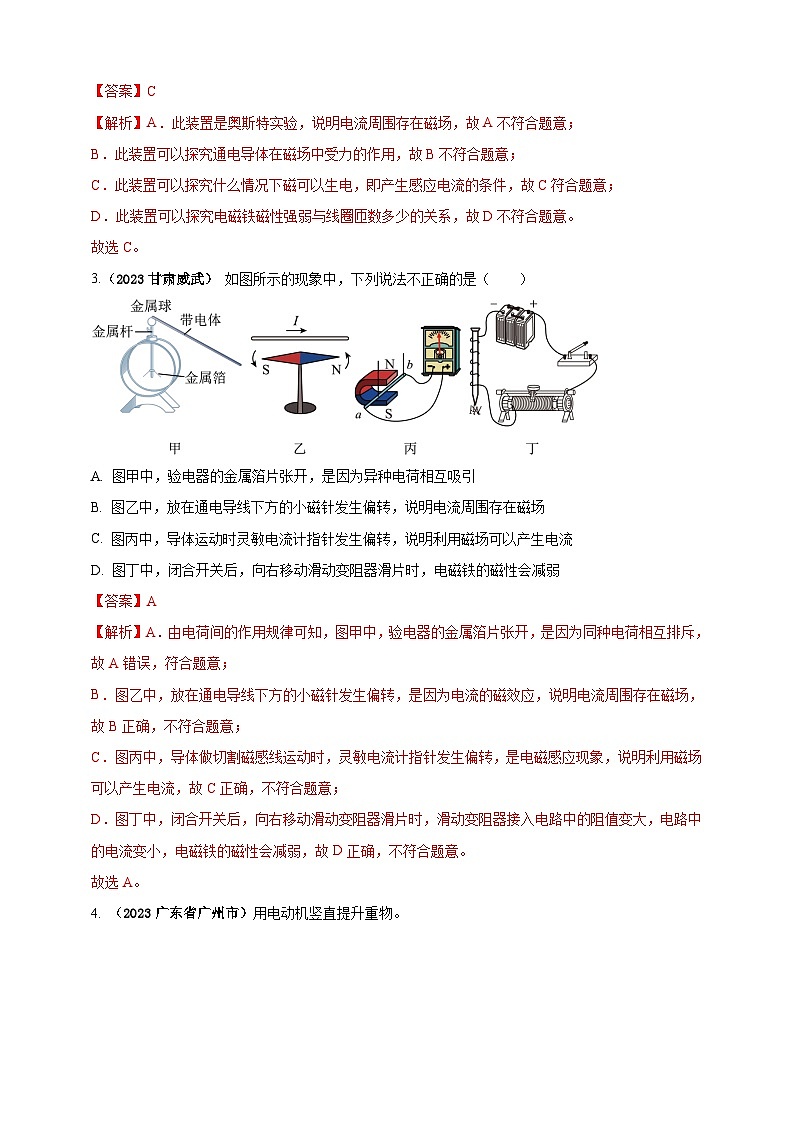

3.（2023甘肃威武） 如图所示的现象中，下列说法不正确的是（ ）

A. 图甲中，验电器的金属箔片张开，是因为异种电荷相互吸引
B. 图乙中，放在通电导线下方的小磁针发生偏转，说明电流周围存在磁场
C. 图丙中，导体运动时灵敏电流计指针发生偏转，说明利用磁场可以产生电流
D. 图丁中，闭合开关后，向右移动滑动变阻器滑片时，电磁铁的磁性会减弱
【答案】A
【解析】A．由电荷间的作用规律可知，图甲中，验电器的金属箔片张开，是因为同种电荷相互排斥，故A错误，符合题意；
B．图乙中，放在通电导线下方的小磁针发生偏转，是因为电流的磁效应，说明电流周围存在磁场，故B正确，不符合题意；
C．图丙中，导体做切割磁感线运动时，灵敏电流计指针发生偏转，是电磁感应现象，说明利用磁场可以产生电流，故C正确，不符合题意；
D．图丁中，闭合开关后，向右移动滑动变阻器滑片时，滑动变阻器接入电路中的阻值变大，电路中的电流变小，电磁铁的磁性会减弱，故D正确，不符合题意。
故选A。

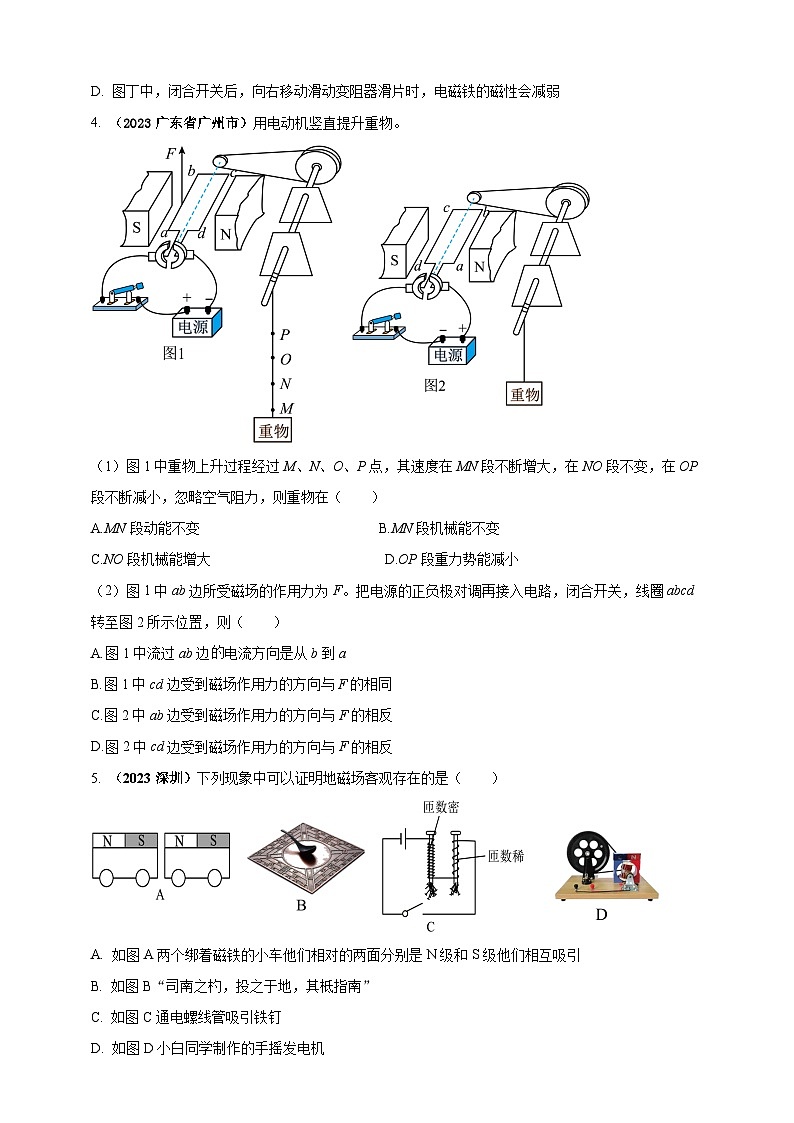

4. （2023广东省广州市）用电动机竖直提升重物。

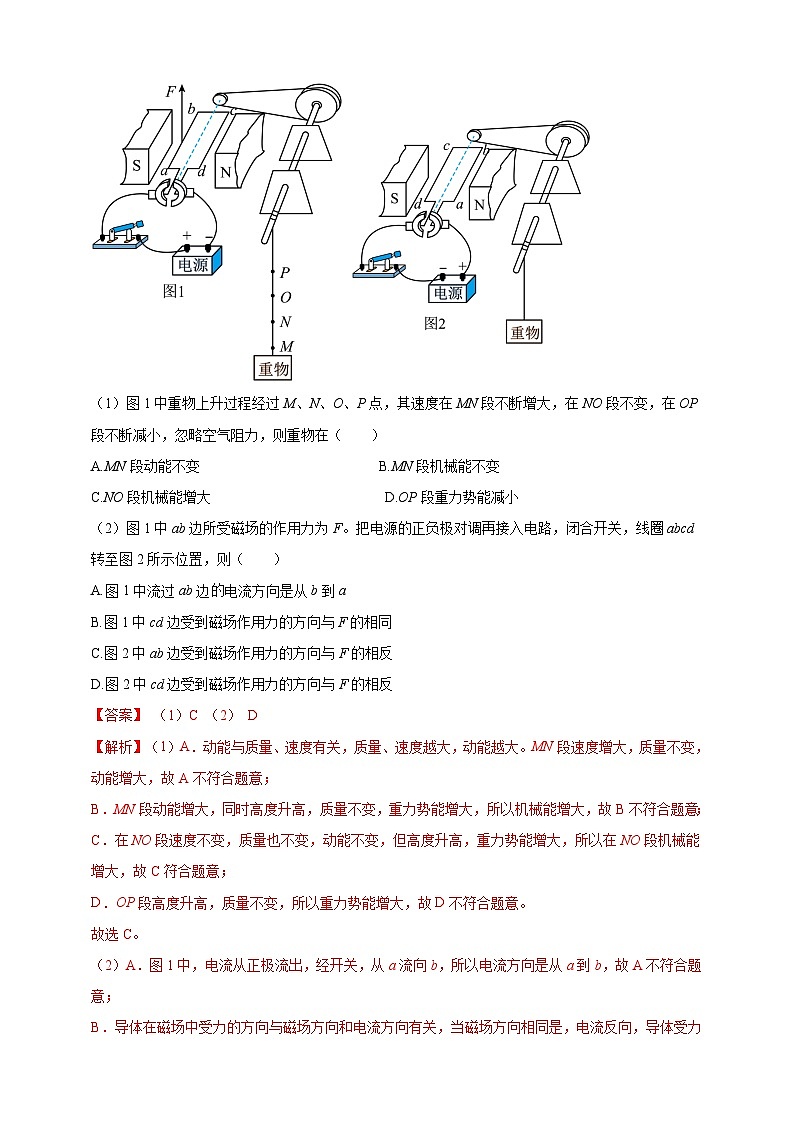

（1）图1中重物上升过程经过M、N、O、P点，其速度在MN段不断增大，在NO段不变，在OP段不断减小，忽略空气阻力，则重物在（ ）
A.MN段动能不变 B.MN段机械能不变
C.NO段机械能增大 D.OP段重力势能减小
（2）图1中ab边所受磁场的作用力为F。把电源的正负极对调再接入电路，闭合开关，线圈abcd转至图2所示位置，则（ ）
A.图1中流过ab边电流方向是从b到a
B.图1中cd边受到磁场作用力的方向与F的相同
C.图2中ab边受到磁场作用力的方向与F的相反
D.图2中cd边受到磁场作用力的方向与F的相反
【答案】 （1）C （2） D
【解析】（1）A．动能与质量、速度有关，质量、速度越大，动能越大。MN段速度增大，质量不变，动能增大，故A不符合题意；
B．MN段动能增大，同时高度升高，质量不变，重力势能增大，所以机械能增大，故B不符合题意；
C．在NO段速度不变，质量也不变，动能不变，但高度升高，重力势能增大，所以在NO段机械能增大，故C符合题意；
D．OP段高度升高，质量不变，所以重力势能增大，故D不符合题意。
故选C。
（2）A．图1中，电流从正极流出，经开关，从a流向b，所以电流方向是从a到b，故A不符合题意；
B．导体在磁场中受力的方向与磁场方向和电流方向有关，当磁场方向相同是，电流反向，导体受力也会反向，故图1中cd边受到磁场作用力的方向与F的相反，故B不符合题意；
C．把电源的正负极对调再接入电路，闭合开关，ab边的电流方向仍是从a到b，磁场方向没有发生变化，所以图2中，ab边受到磁场作用力的方向与F的相同，故C不符合题意；
D．把电源的正负极对调再接入电路，闭合开关，cd边的电流方向仍是从c到d，与图2中ab电流方向相反，磁场方向没有发生变化，所以图2中，cd边受到磁场作用力的方向与F的相反，故D符合题意。
故选D
5. （2023深圳）下列现象中可以证明地磁场客观存在的是（ ）

A. 如图A两个绑着磁铁的小车他们相对的两面分别是N级和S级他们相互吸引
B. 如图B“司南之杓，投之于地，其柢指南”
C. 如图C通电螺线管吸引铁钉
D. 如图D小白同学制作的手摇发电机
【答案】B
【解析】A．两个绑着磁铁的小车他们相对的两面分别是N级和S级他们相互吸引，证明异名磁极相吸引，故A不符合题意；
B．“司南之杓，投之于地，其柢指南”，杓的柄始终指南是受到地磁场的作用，证明地磁场客观存在，故B符合题意；
C．通电螺线管吸引铁钉，证明电流具有磁效应，故C不符合题意；
D．手摇发电机证利用电磁感应现象，证明导体切割磁感线，能产生感应电流，故D不符合题意。
故选B。

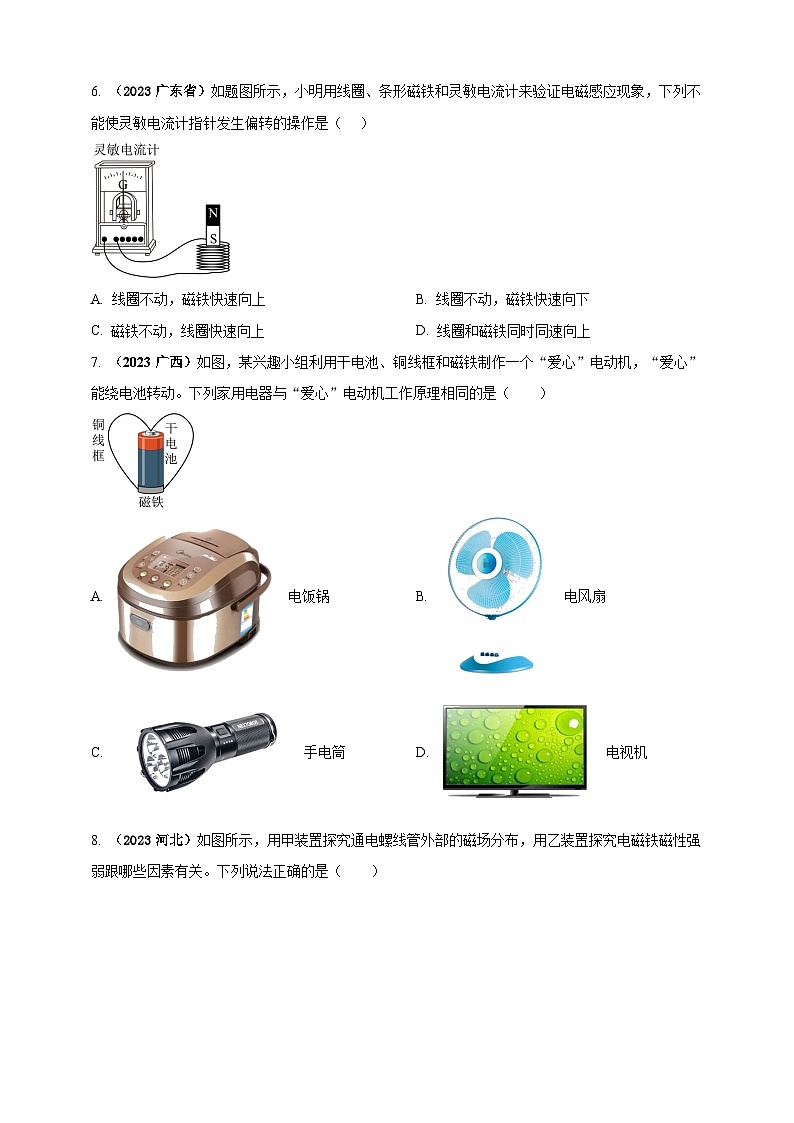

6. （2023广东省）如题图所示，小明用线圈、条形磁铁和灵敏电流计来验证电磁感应现象，下列不能使灵敏电流计指针发生偏转的操作是（ ）
A. 线圈不动，磁铁快速向上B. 线圈不动，磁铁快速向下
C. 磁铁不动，线圈快速向上D. 线圈和磁铁同时同速向上
【答案】D
【解析】A．线圈不动，磁铁快速向上，闭合回路的磁通量发生变化，会产生感应电流，电流计指针会发生偏转，故A不符合题意；
B．线圈不动，磁铁快速向下，闭合回路的磁通量发生变化，会产生感应电流，电流计指针会发生偏转，故B不符合题意；
C．磁铁不动，线圈快速向上，闭合回路的磁通量发生变化，会产生感应电流，电流计指针会发生偏转，故C不符合题意；
D．线圈和磁铁同时同速向上，线圈和磁铁保持相对静止，闭合回路的磁通量不会发生变化，不会产生感应电流，电流计指针不会发生偏转，故D符合题意。故选D。
7. （2023广西）如图，某兴趣小组利用干电池、铜线框和磁铁制作一个“爱心”电动机，“爱心”能绕电池转动。下列家用电器与“爱心”电动机工作原理相同的是（ ）

A. 电饭锅B. 电风扇
C. 手电筒D. 电视机
【答案】B
【解析】A．“爱心”电动机的原理是通电导体在磁场中受到力的作用，将电能转化为机械能。电饭锅是利用电流的热效应工作的，将电能转化为内能，故A不符合题意；
B．电风扇是在电动机的作用下将电能转化为机械能，故B符合题意；
C．手电筒是将电能转化为光能，故C不符合题意；
D．电视机是将电能转化为内能和光能，故D不符合题意；
故选B。
8. （2023河北）如图所示，用甲装置探究通电螺线管外部的磁场分布，用乙装置探究电磁铁磁性强弱跟哪些因素有关。下列说法正确的是（ ）

A. 通电螺线管外部的磁场与条形磁体的磁场相似
B. 改变通电螺线管中电流方向，小磁针N极指向不变
C. 匝数一定时，通入的电流越小，电磁铁的磁性越强
D. 电流一定时，减少铁钉上线圈的匝数，电磁铁的磁性强弱不变
【答案】A
【解析】A．通过实验发现，通电螺线管周围小铁屑的排列顺序与条形磁体的磁感线分布类似，因此通电螺线管外部的磁场与条形磁体的磁场相似，故A正确；
B．改变通电螺线管中电流方向，螺线管的磁场方向发生改变，小磁针N极指向与原先相反，故B错误；
C．匝数一定时，通入的电流越小，电磁铁的磁性越弱，吸引直别针的个数越少，故C错误；
D．电流一定时，减少铁钉上线圈的匝数，电磁铁的磁性变弱，吸引直别针的个数变少，故D错误。
故选A。
9. （2023黑龙江龙东）如图所示的四个实验，反映扬声器的工作原理的是（ ）
A. B.
C. D.
【答案】D
【解析】A．扬声器是利用通电线圈在磁场中受到力的作用来工作的；该图是奥斯特实验，说明通电导体周围存在磁场，故A不符合题意；
B．该图毛皮摩擦过的橡胶棒都带负电，所以它们相互排斥，故B不符合题意；
C．该图是探究电磁感应现象的实验，即闭合回路中的一部分导体做切割磁感线运动，会产生感应电流的现象，故C不符合题意；
D．图中是通电导体在磁场中受力而运动，与扬声器的原理相同，故D符合题意。故选D。
10. （2023齐齐哈尔）下列有关电与磁的描述，正确的是（ ）

A. 甲图：根据安培定则，大拇指所指的那端为通电螺线管的S极
B. 乙图：电磁继电器就是用永磁体控制工作电路的一种开关
C. 丙图：通电线圈在磁场中受力转动，是电动机的工作原理
D. 丁图：导线左右往复运动过程中，产生的感应电流方向不变
【答案】C
【解析】A．图甲中电流从螺线管的左端流入，由安培定则可知大拇指所指的那端为通电螺线管的N极，故A错误；
B．电磁继电器就是利用电磁铁来控制工作电路的一种开关，不是用永磁体控制工作电路的一种开关，故B错误；
C．图丙中给线圈通电后，线圈在磁场中受力转动，电动机是根据此原理制成的，故C正确；
D．感应电流的方向与导体切割磁感线的方向有关，导体AB左右往复运动，说明导体切割磁感线的方向在变化，产生的感应电流方向发生变化，故D错误。
故选C。
11. （2023湖北孝感）下列关于电与磁的说法正确的是（ ）

A. 图甲：磁感线是真实存在的，小磁针的北极指向地理的北极
B. 图乙：铁钉上端是电磁铁的N极，P向左移能吸引更多铁钉
C. 图丙：只对调磁极，线圈的转动方向不会发生改变
D. 图丁：闭合开关，导体ab竖直向上运动，电流表指针偏转
【答案】B
【解析】A．磁感线是假想的分布在磁体周围的曲线，不是真实存在的，小磁针的北极指向地理的北极，故A错误；
B．电流从电磁铁的上端流入，由安培定则可知铁钉上端是电磁铁的N极，P向左滑动，接入电路的电阻阻值变小，电流变大，磁性变强，能吸引更多铁钉，故B正确；
C．通电线圈在磁场中的转动方向与磁场方向和电流方向有关，只对调磁极，磁场的方向发生改变，线圈的转动方向发生改变，故C错误；
D．闭合开关，导体ab竖直向上运动，运动方向与磁感线方向平行，不能切割磁感线，不能产生感应电流，电流表指针不偏转，故D错误。
故选B。
12. （2023湖北天门）关于如图所示的实验，下列说法正确的是（ ）

A. 该装置是用于探究“磁场对通电导线的作用”
B. 导线ab运动时将电能转化为机械能
C. 导线ab竖直向上运动时，灵敏电流计指针一定偏转
D. 导线ab水平向左运动时，灵敏电流计指针一定偏转
【答案】D
【解析】A．该装置是研究电磁感应的现象实验装置，图中电流计是否发生偏转反映了是否有感应电流产生，故A错误；
B．ab棒运动时，具有机械能，产出感应电流时，电路中具有电能，产生感应电流的过程是机械能转化为电能的过程，故B错误。
CD．产生感应电流的条件：闭合电路的一部分导体在磁场中做切割磁感线运动，电路中产生感应电流。当ab棒在图中位置水平左右运动时，符合产生感应电流的条件，电路中有感应电流产生，灵敏电流计的指针发生偏转；当ab棒在图中位置竖直上下运动时，没有切割磁感线，因此不会产生感应电流，电流表指针不会发生偏转；故D正确，C错误；
故选D。
13. （2023湖北宜昌）如图甲把一台手摇发电机跟小灯泡连接起来，使线圈在磁场中转动，可以看到小灯泡会发光。下列说法正确的是（ ）

A. 发电机是利用电流的磁效应来工作的
B. 发电机将电能转化为了机械能
C. 线圈转得越快，小灯泡越亮
D. 如果将小灯泡换成如图乙的电流表，指针一直偏向右边
【答案】C
【解析】A．发电机的工作原理是电磁感应，不是利用电流的磁效应，故A错误；
B．发电机消耗机械能获得电能，是将机械能能转化为了电能，故B错误；
C．发电机线圈转得越快，切割磁感线的速度就越大，则产生的感应电流越大，小灯泡越亮，故C正确；
D．如果将小灯泡换成如图乙的电流表，当线圈在磁场中转动做切割磁感线运动时，在前半圈和后半圈，线圈切割磁感线的方向是相反的，则产生的感应电流方向也不断交替改变，故电流表的指针会不断左右交替偏转，故D错误。故选C。
14. （2023湖南衡阳）有一种手电筒内部有一个线圈，线圈内有一个可来回运动的条形磁体，摇动手电筒时即可产生电流，使灯泡发光。下列图示实验中，与此手电筒工作原理一致的是（ ）
A. B.
C. D.
【答案】D
【解析】手电筒是利用电磁感应现象制成的，磁铁在线圈中来回运动，使线圈切割磁感线，从而产生了感应电流，使小灯泡发光。
A．当开关闭合时，有电流通过螺线管，在螺线管周围产生磁场，小磁针转动，这是电流的磁效应原理，故A不符合题意；
B．图中的实验是奥斯特实验，是探究电流的磁效应，故B不符合题意；
C．图中的装置是探究通电导体在磁场中受力运动的实验，是将电能转化为机械能，为电动机的原理，故C不符合题意；
D．图中导体在磁场中做切割磁感线运动时，电路中产生了感应电流，可以从电流表指针发生偏转来体现，这是电磁感应现象，与手电筒制成原理相符合，故D符合题意。
故选D。
15. （2023湖南益阳）下列设备工作时应用了电磁感应原理的是（ ）

A. 风力发电机 B. 调光台灯 C. 电风扇 D. 电磁起重机
【答案】A
【解析】A．风力发电机是利用电磁感应现象原理制成的，故A符合题意；
B．调光台灯主要是将电能转化成光能，没有应用电磁感应，故B不符合题意；
C．电风扇主要部件是电动机，是利用通电导体在磁场中受力的原理工作的，故C不符合题意；
D．电磁起重机是利用电流的磁效应来工作的，故D不符合题意。故选A。
16. （2023湖南永州市）洗衣机是家庭中常见的用电器，其主要部件是电动机，下列四个实验装置能够反映电动机的工作原理
是（ ）
A. B.
C. D.
【答案】C
【解析】A．图中研究是电磁铁两端的极性，利用电流的磁效应，故A不符合题意；
B．图中是奥斯特实验，说明了通电导线周围存在磁场，故B不符合题意；
C．图中闭合开关后，通电导体在磁场中受力运动，揭示了电动机工作原理，故C符合题意；
D．图中导体ab在磁场中做切割磁感线运动时，检流计指针发生偏转，说明产生了感应电流，这是电磁感应现象，是发电机的工作原理，故D不符合题意。
故选C。
二、填空题
1. （2023安徽）图示为探究产生感应电流条件的装置。某次实验时，若导体AB不动，磁体沿图中箭头所示方向运动，则闭合回路中________（选填“能”或“不能”）产生感应电流。

【答案】能
【解析】若保持导体AB不动，闭合开关，左右移动磁体，导体会切割磁感线，也能产生感应电流。
2. （2023北京）条形磁体周围的磁场情况如图所示，则条形磁体的左端是________极。

【答案】N
【解析】条形磁体周围的磁场是从N极出发，回到S极，所以条形磁体的左端是N极。
3.（2023广东省） 如题图所示，桌面上有一枚转动灵活的小磁针，静止时，小磁针_______极指南；当导线与电池触接时，小磁针发生偏转，说明通电导线周围存在_______；断开电路，小磁针_______（选填“会”或“不会”）回到原来位置。

【答案】 S 磁场 会
【解析】地球本身是个磁体，地球周围存在磁场，地磁北极在地理南极附近，根据异名磁极相互吸引的特性，静止时，在地磁场的作用下，小磁针的南极指向地磁北极，即地理南极。
当导线与电池接触时，形成闭合回路，导线中有电流通过，此时，小磁针发生偏转，即小磁针受到磁场力的作用，说明通电导线周围存在磁场。
断开电路，电路中没有电流通过，小磁针在地磁场的作用下会回到原来的位置。
4.（2023广西） 如图所示，导体ab沿竖直方向运动，灵敏电流计指针_______偏转；若导体ab沿v方向运动，灵敏电流计指针_______偏转。（两空均选填“会”或“不会”）

【答案】 不会 会
【解析】由图可知，蹄形磁体的上边是N极，下边是S极，两极间的磁场方向是从上到下，若让导体ab沿竖直方向运动，导体不会切割磁感线，故不会产生感应电流，灵敏电流计的指针将不会偏转。
若导体ab沿v方向运动，切割磁感线，所以会产生感应电流，灵敏电流计的指针将会偏转。
5. （2023湖北孝感）如图是动圈式话筒内部结构图，对着话筒说话时，声带_______发出声音，使膜片带动线圈做切割磁感线运动，产生的感应电流进入扬声器，将声音放大，改变了声音的_______（选填“音调”或“响度”）。线圈切割磁感线运动的过程中，将_______能转化为电能。

【答案】 振动 响度 机械
【解析】对着话筒说话时，声带振动产生声音，产生的声音使膜片振动，与膜片相连的线圈也跟着一起振动，线圈做切割磁感线运动，产生的感应电流进入扬声器，将声音放大，使声音的响度变大，线圈切割磁感线运动的过程中，消耗机械能，产生电能，将机械能转化为电能。
6. （2023湖北宜昌）如图是一个磁悬浮地球仪，球体内部有一个永磁体，底座通电时地球仪可以悬浮在上方，此时底座相当于一个______；如果需要连续调节地球仪的悬浮高度，可以通过在底座电路中接入一个______来实现。

【答案】 电磁铁 滑动变阻器##变阻器##电位器
【解析】球体内部有一个永磁体，底座通电时地球仪可以悬浮在上方，说明底座通电时就有了磁场，球体在磁场力的作用下受到向上的斥力后悬浮在底座上方，所以此时底座相当于一个电磁铁。
如果需要连续调节地球仪的悬浮高度，需要调节磁场的强弱，电磁铁可以通过控制电流的大小来调节磁场强弱。要调节通过电磁铁的电流大小，只需要在底座电路中接入一个滑动变阻器即可。
7. （2023湖南怀化）法拉第发现“闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生感应电流”的现象，能产生这一现象的实验装置是图_____（选填“甲”或“乙”）。丙图是电动机的工作原理，该电动机工作时能量转化是_______（选填“机械能转化为电能”或“电能转化为机械能”）。

【答案】 乙 电能转化为机械能
【解析】图甲是奥斯特实验：电流的磁效应，图乙中，导体AB在磁场中做切割磁感线运动时，能产生感应电流，电磁感应现象。所以图乙符合题意。
电动机的工作原理是：通电导体在磁场中受到力的作用而转动，是电能转化为机械能的过程。
8. （2023苏州）寒冬，为给小鸡仔提供温暖的环境，小明制作了恒温箱系统，原理如图。控制电路由电磁继电器、滑动变阻器R1、热敏电阻R2（安装在恒温箱内，阻值随温度升高而显著减小）、低压电源等组成。加热电路由电源、电热丝R3和R4等组成。调好R1阻值，闭合开关S1、S2，箱内温度升高到设定值后即在小范围内波动，且降温阶段降温比较平缓。

（1）通电线圈上端是_____极，温度升高时，电磁铁磁性_____；
（2）R3阻值_____（大于/小于）R4阻值；
（3）将R1的阻值稍微调小一些，恒温箱控制的温度将_________。
【答案】 （1）N 增强 （2）小于 （3）降低
【解析】（1）根据安培定则，右手握住螺线管，四指指向电流方向，大拇指所指方向为N极，因此通电线圈上端为N极。
因为热敏电阻R2阻值随温度升高而显著减小，所以温度升高时，控制电路总电阻减小，电流增大，电磁铁磁性增强。
（2）由上述可知，当温度升高时，电磁铁磁性会增强，此时衔铁被吸下，电阻R4开始工作，为了保证在恒温箱内温度较为平稳，现在加热功率应较低，根据可知，电压不变，电阻较大，因此R3阻值小于R4阻值。
（3）将R1的阻值稍微调小一些，热敏电阻R2阻值降低较小时即恒温箱温度未达到原来温度，控制电路电流已达到可以使电磁铁磁性强度把衔铁吸引下来，从而进入较小加热功率，因此恒温箱控制的温度将降低。
